高光无痕注塑模具设计规范
1、模具成型温度较高（一般为80～130度左右）。在较高的模温下保压成型有利于消除熔接痕、流痕、产品内应力等缺陷。因此模具在工作时需进行加热处理，为了防止热量损失，通常都会在定模侧加树脂隔热板。
2、模腔表面极度光亮（一般为镜面2级或更高）。高光模具生产出的产品可以直接用于装机，无需做任何表面处理。因此它对模具钢材及塑胶材料的要求都很高。
3、热流道系统的热咀较多。每个热咀必须带封针且有独立的气道，通过电磁阀及时间继电器等进行单独控制，实现分时进胶，从而达到控制甚至消除熔接痕的目的。
二、模具加热的方式通常有水蒸汽加热（见图１）和加热棒加热（见图２）两种。水蒸汽加热方式是通过特定的模温机在注塑过程中通过模具通蒸汽，从而使模具快速升温；在注塑完后改通常温水（或者冰水）使模具快速降温。加热棒加热方式是在注塑过程中通过在内模料里面加加热棒使模具快速升温；在注塑完成后通过内模料里面的运水（常温水或者冰水）或者叠成模料底部的铝材（铝材里面通运水）使模具温度快速降温。
(图１)
(图2)
一、 模具材料：
（一） 产品表面普通要求的模具材料可用NK80（日本大同）；（二） 高光要求的产品选用S136H（瑞典）、CEANA1（日立）；（三） NK80可不用淬火处理；S136应在粗加工后淬火至52
度；CEANA1号本身具备42度也不需要淬火处理(建
议用此材料，因不影响后续加工或改动)；
（四） 德国葛利兹品牌中也有不错的选择：CPM40\GEST80 二、 模具水道设计：
（一） 水道采用5mm-6mm大小的孔；水嘴用1\8或3\8的牙(模具侧)，另一侧用3\4英制螺纹；管件材料用不锈钢管；（二） 水道一侧离产品面最近不低于5mm-6mm；水道平行产品面且均匀排布（原则中心距15mm分布，）；热电偶应
设计在两水道中间，深度在50mm左右；
（三） 模具水道必须设计在模具上下侧或后侧；操作侧不允许有水道出口或水管排布，以烫伤及人员。
（四） 模具进出水嘴处采用分流板设计，水热模温控制系统只有二进二出的管道，以减少过多的水管连接，减少热能
不必要的损耗；且达到安全与节能的目的。
(五）堵头为确保不漏气漏水，需要先用铜堵然后再用锥度喉牙加耐高温胶密封；高光模具对冷却水道的排布比较讲
究，好的水道排布不仅可以大大提高注塑效率，而且在
改善产品质量方面也起到重要作用。高光模具的水道不
仅要均匀而且必须要充分，这样通过模温机就可以很容
易达到所要求的温度；同时，采用加长水管直接将模芯
运水引出而不采用密封圈，这样可防止模具长期在高温
下作业，致使密封圈老化，也可降低许多模具的维修成
本。值得一提的是，高光模具的运水管必须采用能耐高
温250度、高压16公斤/兆帕的油管，以防高温高压下
水管爆裂。对于圆型产品采用环型运水；对于长条型产
品采用平行运水；对于高度落差大的产品采用水井形
式；对于异形产品采用与产品外型一至的三维运水。三、 模具隔热系统：
（一） 模具定模镶芯或动模镶芯四面要做掏空处理：模框与镶芯要有一定的间隙（视模具材料的热膨胀系数，单面
1mm），防止模框膨胀，以减少模芯于模框的接触面，有
效使用热能；模芯于模框的锁定采用斜契方式或其他类
似方式，前端采用隔热效果明显的粉尘树脂或其他材料。（二） 模框与镶芯的详细结构见附图１和附图２；
（三） 导套运动部位尽可能采用石墨材料；另模框要分布一条至二条冷却水道，确保模框的冷却。
四、模具浇口设计：
模具浇口设计要尽可能地减少熔接线，并有利于排气及减少剪切。对采用水加热模温机的模具，浇口尺寸要开
得比较大，并且尽量采用大胶口进胶.在不影響產品機能
及成型效率下, 澆口應盡量縮短其長度、深度、寬度。若
澆口過小, 則易造成充填不足(短射)、收縮凹陷、熔接線
等外觀上的缺陷, 且成型收縮會增大。若澆口過大, 則澆
口周圍產生過剩的殘餘應力, 導致產品變形或破裂, 且澆
口的去除加工困難等。最好選用一個澆口﹐除非流動比超
過實際的極限。樹脂的流動長度曲線圖﹐將會提供在某一
確定的成型條件下材料的流動長度。多個澆口經常會產生
縫合線與融合線。除了長的﹑窄的成品﹐采用單澆口將會
確保更一致的材料﹑溫度﹑保壓分布﹐以及更好的配向
的效果。
五、加热棒高光模设计:
（一）冷却系统中运水不要有积水，影响升温和降温速度（二）在进胶口处上下侧要有运水，运水孔一般为?6；两运水孔中心距离为15mm-20mm；加热棒壁离产品
表面距离为5mm，两加热棒之间的中心距离为20
mm；运水壁于加热棒壁距离为6-8mm。
（三） 内模腔运水可以用耐高温密封圈密封或者采用硬密封方式；
(四）加热棒直径为?4.92，模具设计时?5，装配加热棒前先用?5的顶针磨刃口把加热棒孔的毛刺去掉；
六、高光对产品的要求
高光模具对产品结构要求很严格，越光亮的产品对光的
折射效果越敏感，表面稍有缺陷很快就会被发现，因此
如何解决缩水问题是高光产品的首要问题。一般的产品
筋位厚度不超过主体胶位厚度的0.6倍便不会缩水，或
者说缩水较小不易被发现，可忽略不计。但对高光产品
而言，这样的要求远远不够，还需将产品筋位的厚度减
小到不超过主体胶位厚度的1倍，对于螺丝柱位还必须
做火山口.
七、高光模对塑胶材料的选择
目前常用高光塑胶材料一般是HIPS和ABS+PC。作为常用的两种机壳材料，尽管ABS+PC的成本会大一些，但成型出的产品在耐冲击性、表面光泽度以及硬度方面都比HIPS 好，所以在生产高光产品时，通常选用的是高光ABS材料。
ABS属于无定形聚合物，无明显熔点。由于其牌号品级繁多，在注塑过程中应按品级的不同制订合适的工艺参数，一般在160℃以上，270℃以下即可成型。在成型过程中、ABS热稳定性较好，可供选择的范围较大，不易出现降解或分解。且ABS的熔体粘度适中，其流动性比聚本乙烯（PS）、聚碳酸酯等要好，而且熔体的冷却固化速度比较快，一般在5～15秒内即可冷固。ABS的流动性与注射温度和注射压力都有关系，其中注射压力稍敏感些。为此，在成型过程中可从注射
压力入手，以降低其熔体粘度，提高充模性能。ABS因组分的不同，吸水及粘附水的性能各异,其表面粘附水及吸水率在0.2%～0.5%，有时可达0.3%～0.8%之间,为了得到较为理想的制品,在成型前作干燥处理,使含水量降至0.1%以下。否则制件表面将会出现气泡、银丝等疵病。通常塑胶材料需要加20%金属粉（深圳族兴公司）提高高光效果
八、 模具的抛光与保养：
在塑料模具加工中所说的抛光与其他行业中所要求的表面抛光有很大的不同，严格来说，模具的抛光应该称为镜面加工。它不仅对抛光本身有很高的要求并且对表面平整度、光滑度以及几何精确度也有很高的标准。表面抛光一般只要求获得光亮的表面即可。
镜面加工的标准分为四级：AO=Ra0.008μm，A1=R a0.016μm，A3=Ra0.032μm，A4=Ra0.063μm，由于电解抛光、流体抛光等方法很难精确控制零件的几何精确度，而化学抛光、超声波抛光、磁研磨抛光等方法的表面质量又达不到要求，所以精密模具的镜面加工还是以机械抛光为主。
(一)机械抛光基本程序 要想获得高质量的抛光效果，最重
要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛
光工具和辅助品。最重要的还有抛光的工作环境，要求
是无尘车间。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。
机械抛光的一般过程如下： （1）粗抛 经铣、电火花、磨等工艺后的表面可以选择转速在35000-40000rpm的旋转表面抛光机或超声波研磨机进行抛光。常用的方法有利用直径Φ3mm、WA#400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为# 180~#240~#320~#400~#600~ #800~#1000。许多模具制造商为了节约时间而选择从#400开始。 （2）半精抛 半精抛主要使用砂纸和煤油。砂纸的号数依次为：#400~#600~#8 00~#1000~#1200~#1500。实际上#150 0砂纸只用适于淬硬的模具钢（52HRC以上），而不适用于预硬钢，因为这样可能会导致预硬钢件表面烧伤。 （3）精抛 精抛主要使用钻石研磨膏。若用抛光布轮混合钻石研磨粉或研磨膏进行研磨的话，则通常的研磨顺序是9μm（#1800）~6μm（#3000）~3μm （#8000）。9μm的钻石研磨膏和抛光布轮可用来去除#1200和#1500号砂纸留下的发状磨痕。接着用粘毡和钻石研磨膏进行抛光，顺序为1μm（#14000）~1/2μm（#60000）~1/4μm（#100000）。 精度要求在1
μm以上（包括1μm）的抛光工艺在模具加工车间中一
个清洁的抛光室内即可进行。若进行更加精密的抛光则
必需一个绝对洁净的空间。灰尘、烟雾，头皮屑和口水
沫都有可能报废数个小时工作后得到的高精密抛光表
面。
（二）机械抛光中要注意的问题 用砂纸抛光应注意以下几点：（1）用砂纸抛光需要利用软的木棒或竹棒。在抛光圆面或球面时，使用软木棒可更好的配合圆面和球面的弧
度。而较硬的木条像樱桃木，则更适用于平整表面的抛光。
修整木条的末端使其能与钢件表面形状保持吻合，这样可
以避免木条（或竹条）的锐角接触钢件表面而造成较深的
划痕。 （2）当换用不同型号的砂纸时，抛光方向应变
换45°~90°，这样前一种型号砂纸抛光后留下的条纹阴
影即可分辨出来。在换不同型号砂纸之前，必须用100％
纯棉花沾取酒精之类的清洁液对抛光表面进行仔细的擦
拭，因为一颗很小的沙砾留在表面都会毁坏接下去的整个
抛光工作。从砂纸抛光换成钻石研磨膏抛光时，这个清洁
过程同样重要。在抛光继续进行之前，所有颗粒和煤油都
必须被完全清洁干净。 （3）为了避免擦伤和烧伤工件
表面，在用#1200和#1500砂纸进行抛光时必须特别小
心。因而有必要加载一个轻载荷以及采用两步抛光法对表
面进行抛光。用每一种型号的砂纸进行抛光时都应沿两个
不同方向进行两次抛光，两个方向之间每次转动45°~9
0°。
（三）钻石研磨抛光应注意以下几点： （1）这种抛光必须尽量在较轻的压力下进行特别是抛光预硬钢件和用细研磨
膏抛光时。在用#8000研磨膏抛光时，常用载荷为100~
200g/cm2，但要保持此载荷的精准度很难做到。为了更
容易做到这一点，可以在木条上做一个薄且窄的手柄，比
如加一铜片；或者在竹条上切去一部分而使其更加柔软。
这样可以帮助控制抛光压力，以确保模具表面压力不会过
高。
（2）当使用钻石研磨抛光时，不仅是工作表面要求洁净，工作者的双手也必须仔细清洁。 （3）每次抛光时间不应过
长，时间越短，效果越好。如果抛光过程进行得过长将会
造成"橘皮"和"点蚀"。 （4）为获得高质量的抛光效果，
容易发热的抛光方法和工具都应避免。比如：抛光轮抛光，
抛光轮产生的热量会很容易造成"橘皮"。 （5）当抛光
过程停止时，保证工件表面洁净和仔细去除所有研磨剂和
润滑剂非常重要，随后应在表面喷淋一层模具防锈涂层。（四）影响模具抛光质量的因素 由于机械抛光主要还是靠人工完成，所以抛光技术目前还是影响抛光质量的主要原因。
除此之外，还与模具材料、抛光前的表面状况、热处理工
艺等有关。优质的钢材是获得良好抛光质量的前提条件，
如果钢材表面硬度不均或特性上有差异，往往会产生抛光
困难。钢材中的各种夹杂物和气孔都不利于抛光。（五）不同硬度对抛光工艺的影响 硬度增高使研磨的困难增大，但抛光后的粗糙度减小。由于硬度的增高，要达到较
低的粗糙度所需的抛光时间相应增长。同时硬度增高，抛
光过度的可能性相应减少。
（六）工件表面状况对抛光工艺的影响 钢材在切削机械加工的破碎过程中，表层会因热量、内应力或其他因素而损
坏，切削参数不当会影响抛光效果。电火花加工后的表
面比普通机械加工或热处理后的表面更难研磨，因此电
火花加工结束前应采用精规准电火花修整，否则表面会
形成硬化薄层。如果电火花精修规准选择不当，热影响
层的深度最大可达0.4mm。硬化薄层的硬度比基体硬
度高，必须去除。因此最好增加一道粗磨加工，彻底清
除损坏表面层，构成一片平均粗糙的金属面，为抛光加
工提供一个良好基础。
高光模具的保养：
一、模具工件表面平时必须有高等级的防锈剂或用保鲜膜封贴，以防止与空气直接接触，导致生锈；
二、防止任何杂物或手直接与型腔面接触；
三、清洗镜面工件，应采用高密度的纸巾喷上清洗剂由上至下轻轻擦洗，且不能来回擦洗；不可用医用药棉和布条；应采用高密度的纸巾
四、每次模具生产后或试模后，必须用气枪把模具水道内吹净；
深圳易拓迈克科技有限公司
2009.07.15
Page 1
高光无痕蒸汽模具介绍
? ? ? ? 免喷涂高光无痕注塑技术介绍 免喷涂高光无痕注塑技术应用范围 高光蒸汽模具的特点 Basis在高光模具方面的技术优势
镜面后无高光
高光产品
Page 2
成功案例：电视机面壳系列
19寸
24寸
42寸 46寸
Page 3
高光蒸汽模具的特点
? 高光模具对产品结构的要求 高光模具对产品的结构有些特殊的要求，众 所周知，越是光亮的产品表面对光的反射越敏 感，表面稍有缺陷就很容易被发现，因此如何解 决缩水是一个很重要的问题。
高光产 品柱位 非高光产 品柱位
Page 4
高光模具结构上的特点 首先由于高光模具使用了一些特殊的设备，所以在设计时需要考虑到各个设 备之间的安装连接的匹配性，并且由于模具是在高温环境下工作，所以还要 考虑到各部件的耐热性。 1、高光模具的加热和冷却 当塑胶材料被注塑到模具的型腔中时，在合理的温度范围内，模具型腔表面 温度越高，产品的表面质量越好，产品内应力也越小。因此，要想获得好的 产品表面质量，尽可能的提高型腔表面温度是个很好的途径。所以高光模具 对汽道的排布比较讲究，好的汽道排布不仅可以大大提高注塑效率，而且在 改善产品质量方面可以起到重要作用。高光模具的汽道不仅要均匀而且必须 要充分，这样通过模温机就可以很容易达到所要求的温度；同时，最好采用 加长连接管直接将模芯运水或蒸汽引出而不要采用密封圈的形式，这样可防 止模具长期在高温下作业，致使密封圈老化，可降低模具的维修成本。见下 页图片。 值得一提的是，为了安全起见高光模具的运水管必须采用耐高温油管，以防 高温高压下水管爆裂，发生事故。 ?
热变温急冷急热高光无痕注塑RHCM技术优势 ★ 消除产品表面熔接线； ★ 增强原料流动填充效果，提高生产效率 ★ 提高产品表面光洁度，使之达到镜面效果； ★ 产品无需后序喷漆加工处理；； ★ 解决加纤产品所产生的浮纤现象。 热变温急冷急热高光无痕注塑RHCM技术分类 ①蒸汽高光无痕辅助成型技术 该工艺加热介质为高温高压的饱和蒸汽，在蒸汽热效控制器的作用下，高温高压蒸汽，冷却水以及压缩空气按顺序输入至模具，使模具相应部位的温度急速升高及降低，从而使塑料制品获得良好表面。该技术适合于大型热变温无痕注塑成型产品，如大型平板类显示器或相似产品，系当前最为广泛使用的热变温高光无痕注塑系统技术。 高温高压蒸汽通常来自于市政、电厂等机构的商品化管道蒸汽或企业外购的工业蒸汽燃气锅炉自制蒸汽，目前很多企业通过加装小型电加热环保蒸汽发生器自制蒸汽。蒸汽压力和温度越高，生产效率越高，同时生产的稳定性以及产品的表面高光效果越好。 目前工业化生产中，当饱和蒸汽压力达到2.2MPa时，可以适配任何高光材料的温度要求。 ②电热辅助成型技术
既在多功能电热控制的作用下，将内置在模具中的加热元件迅速通电加温，使模具相应部位的温度升高及降低，从而使塑料制品获得良好表面质量的成型方法。适合于小型热变温无痕注塑成型产品，如小尺寸平板类显示器或相似产品，但其模具技术较为复杂，模具冷却问题难度较大，且模具内置电加热部件的损耗寿命问题不太稳定，目前其应用领域和普及程度比蒸汽辅助技术还有差距。 ③过热水辅助成型技术 在过热水热效控制器的作用下，将热水机产生的高温热水（110-120度），冷却水以及压缩空气进行顺序切换输入至模具水路，从而达到使模具相应部位的温度升高及降低的整套设备。 ④热油辅助成型技术设备 在热油热效控制器的作用下，将热油机产生的高温热油与常温冷油进行顺序切换输入至模具油路，从而达到使用模具相应部位的温度升高及降低的整套设备。 在上述技术设备中，蒸汽辅助成型技术和电热辅助成型技术系当前主流的高光无痕技术方向，蒸汽辅助成型技术主要针对大中型产品；电热辅助成型技术则面向小型产品，该两项技术由于其高光效果完美、加热效率高、工艺稳定性高、良品率高等显著特点，在实际生产中已几乎涵盖了目前所有批量生产的高光无痕产品。 过热水辅助成型技术和热油辅助成型技术，基本上是蒸汽辅助成型技术的简易替代，其原理与普通热水模温机、和热油机相似，因此无论从加热效率，工艺稳定性、还是高光效果，都无法和蒸汽辅助成型技术
免喷涂高光无痕注塑成型--平板电视面 板成型新技术 近年来，人们已不再满足于平板电视的使用功能，对其外观的欣赏品味及绿色环保的要求越来越高。由于以往那种先注塑电视机机壳，然后再喷涂的方法，既不环保，质量也不稳定，众多国际国内知名电视厂商如三星、夏普、长虹及海尔等纷纷摒弃了老方法，转而采用一种新型成型工艺——免喷涂高光无痕注塑成型技术。该技术可使平板电视面板表面光泽度高且无熔接线、流痕及缩痕等缺陷，并且无需后续的喷涂工序，从而对环保及降低成本极为有利。由于免喷涂高光注塑技术的实施离不开高光泽塑料材料、高光注塑模具、模温温控设备以及注塑机和注塑工艺的紧密配合，因此本文将从这几个方面对该技术进行阐述。 ///////////////////////////// 免喷涂高光泽塑料材料 要实现免喷涂高光注塑,首先需要选用高光泽塑料材料。对于此种材料的特性要求一般包括：材料的流动性应较高，以便更好地复制模具表面、降低剪切及改善熔接线；需有一定的耐刮擦性，即表面硬度要好，一般铅笔硬度在H以上；材料的热稳定性要好，不易产生挥发物。特别是对于阻燃级材料，提高耐热性及减少挥发物可以防止腐蚀模具及减少产品表面白雾的产生；材料本身的光泽度要好；应具有优异的韧性和一定的刚性，可通过家电所要求的跌落测试和其他功能测试。 目前，免喷涂平板电视面框的注塑生产主要采用PMMA/ABS、PC/ABS或高光ABS材料。其中，高光ABS的硬度最低，PMMA/ABS的硬度最高，铅笔硬度可达1H或以上（如图1
所示）。高光PMMA/ABS还可以做成半透效果，从而实现更炫的外观和LED光透视功能。如今很多公司都推出了PMMA/ABS，如三星第一毛织的BF-0677F、上海锦湖日丽的HA M8541以及LG化学的XG569C等。如果要求使用阻燃材料,则可选用无卤阻燃PC/ABS，如锦湖日丽的HAC8250NH，或者选用阻燃高光ABS，如上海锦湖日丽的HFA705G。电视机厂商可根据产品的不同要求选用不同型号的材料。据预测，在不远的将来，电视机厂商将更倾向选择用于超薄LED 电视的高刚性增强材料，如锦湖日丽的HCG25X0FR。因为这样既可以满足薄型设计的刚性要求，又可以保持高光外观。 高光注塑模具 高光注塑模具从设计、钢材选用到模具加工都要比普通模具有着更高的要求。模具设计方面要考虑耐高温设计、适用水路设计及安装匹配等因素。水道需确保快速升温和降温，并使模具温度均匀，一般采用贴近型腔的随形水道，并在背面增加隔热层或利用空隙隔热（如图2所示）。模具浇口设计要尽可能地减少熔接线，并有利于排气及减少剪切。对采用油加热模
注塑模具设计 模具设计 1、塑件制品分析 （1）明确设计要求 图1—1为塑件的二维工程图 图1—1 图1—1 该产品精度及表面粗糙度要求不高，有一定的配合精度要求。（2）明确产品的批量 该产品批量不大,模具采用一模两腔结构,浇口形式采用侧浇口， （3）计算产品的体积和质量 使用UG软件画出三维实体图，软件自动机算出所画图形的体
积。 通过计算得塑件的体积V塑=13.85cm3 塑件的质量M塑=ρV塑=1.04×13.85=14.4g 式中ρ---塑料的密度,g/cm3. 流道凝料的质量m2还是个未知数，可按塑件质量的0.6倍来估算。 浇注系统的质量M浇=ρV浇=8.6g 浇注系统的体积V浇=8.30cm3. 故V总= 2×V塑+V浇= 2×13.85cm3 +8.30cm3.= 36cm3 M总=2×M塑+M浇=2×14.4g+8.6g= 43g 2．注塑机的确定 选择注射机型号 XS—ZY—250 主要技术规格如下： 螺杆直径：65mm 注射容量：250cm3 注射压力：1300MPa 锁模力：1800kN 最大注射面积：500cm3 模具厚度：最大350mm 最小250mm 模板行程：350mm 喷嘴：球半径 18mm 孔直径4m 定位孔直径：125mm 顶出：两侧孔径 40mm 两侧孔距 280mm 3.浇注系统的设计
（1）主流道形式 浇注系统是指模具从接触注射机喷嘴开始到型腔未知的塑料流动通道，起作用是使塑料熔体平稳且有顺序的填充到型腔中，并在填充和凝固过程中把注射压力充分传递到各个部位，已获得组织机密、外形清晰地塑件。浇注系统可分为普通浇注系统和无流道凝料系统。考虑浇注系统设计的基本原则：适应塑料的成型工艺性、利于型腔内气体的排出、尽量减少塑料熔体的热量和压力损失、避免熔料直冲细小型芯、便于修正和不影响塑件外观质量、便于减少塑料损失和减小模具尺寸等。 根据模具主流道与喷嘴的关系： R 2= R 1+（1～2）㎜ D=d+（0.5～1）㎜. 取主流道球面半径R=20㎜， 取主流道小端直径D=Φ5㎜， 球面配合高度h=3-5mm 取h=4 mm 主流道长度 有标准模架结合该模具的结构，取L=85mm 为了便于将凝料从主流道中拔出，将主流道设计成圆锥形，其斜度为1°～3° d —喷嘴直径 1~5.00+=d d 40=d 5=d 2o =α R=10 （2）分流道的设计 分流道在多型腔模具中是必不可少的，它起连接主浇道和浇口的作用。 分流道的形状和尺寸应根据塑件的体积，壁厚，形状的复杂程度，注射速度，分流道长度，等因素来确定。塑件外形不算太复杂，熔料填充比较容易，为了加工起见，选用截面形状为圆形分流道。由于型腔的布置关系，需要设置二级分流道。一级分流道直径R=5㎜.二级分流道R=3.5mm. 4 侧抽芯机构的设计 由于塑件有侧方孔，模具采用侧向分型机构。 .4.1 确定抽芯距： 抽芯距一般应大于成型孔（或凸台）深度，塑件孔深为30㎜，另加
高光无痕注塑模具设计规范 1、模具成型温度较高（一般为80～130度左右）。在较高的模温下保压成型有利于消除熔接痕、流痕、产品内应力等缺陷。因此模具在工作时需进行加热处理，为了防止热量损失，通常都会在定模侧加树脂隔热板。 2、模腔表面极度光亮（一般为镜面2级或更高）。高光模具生产出的产品可以直接用于装机，无需做任何表面处理。因此它对模具钢材及塑胶材料的要求都很高。 3、热流道系统的热咀较多。每个热咀必须带封针且有独立的气道，通过电磁阀及时间继电器等进行单独控制，实现分时进胶，从而达到控制甚至消除熔接痕的目的。 二、模具加热的方式通常有水蒸汽加热（见图１）和加热棒加热（见图２）两种。水蒸汽加热方式是通过特定的模温机在注塑过程中通过模具通蒸汽，从而使模具快速升温；在注塑完后改通常温水（或者冰水）使模具快速降温。加热棒加热方式是在注塑过程中通过在内模料里面加加热棒使模具快速升温；在注塑完成后通过内模料里面的运水（常温水或者冰水）或者叠成模料底部的铝材（铝材里面通运水）使模具温度快速降温。
(图１) (图2) 一、 模具材料： （一） 产品表面普通要求的模具材料可用NK80（日本大同）；（二） 高光要求的产品选用S136H（瑞典）、CEANA1（日立）；（三） NK80可不用淬火处理；S136应在粗加工后淬火至52
度；CEANA1号本身具备42度也不需要淬火处理(建 议用此材料，因不影响后续加工或改动)； （四） 德国葛利兹品牌中也有不错的选择：CPM40\GEST80 二、 模具水道设计： （一） 水道采用5mm-6mm大小的孔；水嘴用1\8或3\8的牙(模具侧)，另一侧用3\4英制螺纹；管件材料用不锈钢管；（二） 水道一侧离产品面最近不低于5mm-6mm；水道平行产品面且均匀排布（原则中心距15mm分布，）；热电偶应 设计在两水道中间，深度在50mm左右； （三） 模具水道必须设计在模具上下侧或后侧；操作侧不允许有水道出口或水管排布，以烫伤及人员。 （四） 模具进出水嘴处采用分流板设计，水热模温控制系统只有二进二出的管道，以减少过多的水管连接，减少热能 不必要的损耗；且达到安全与节能的目的。 (五）堵头为确保不漏气漏水，需要先用铜堵然后再用锥度喉牙加耐高温胶密封；高光模具对冷却水道的排布比较讲 究，好的水道排布不仅可以大大提高注塑效率，而且在 改善产品质量方面也起到重要作用。高光模具的水道不 仅要均匀而且必须要充分，这样通过模温机就可以很容 易达到所要求的温度；同时，采用加长水管直接将模芯 运水引出而不采用密封圈，这样可防止模具长期在高温
奥德模温机RHCM高光无痕注塑系统技术介绍 2010-5-29 点击：29次 180℃过热水“RHCM高光无痕注塑”系统技术介绍: RHCM高光无痕注塑又被称为RHCM (Rapid Heat Cycle Moulding)，还有在行业中如:冷热成型,高低温注塑,急冷急热注塑,热变温注塑.高光免喷 涂技术等叫法，目前行业中使用效果最好最经济的方法是采用高温过热水加热+水冷却,该技术是透过运用180℃过热水将模具表面快速升温，令成型模腔表面温度达到树脂塑料的玻璃转移温度(Tg – Glass Transition Temperature)以上，然后开始进行射出成型，当完成模腔填充过程后，立即利用水(经处理)作为冷却媒体使模具表面温度急速下降，从而改变塑料产品表面特性。 RHCM “高光无痕注塑”技术发展至今已近4年之多，早期是日本.韩国的3 D蒸汽无痕注塑技术在汽车.家电行业的到广泛的应用，但是由于使用的加热源是采用锅炉产生的蒸汽来给模具加热,所以采用锅炉蒸汽加热的方式会受到地方环保和安全的限制,最重要的是采用锅炉产生的蒸汽给模具加热后,蒸汽 没有办法得到回收造成的高成本问题, 一直一创新为企业长期发展为根源的奥德公司在2006年初就看到国内这块市 场的空白,并成立了专门针对过热水的高光无痕项目研发团队,在2007年初成功推向市场,经过半年的市场考验和用户考核,奥德公司所研发的GWS高光无 痕注塑模温控制系统(急速升降模温系统)获得了塑料行业的技术创新奖, 同时获得国家审批专利证书（专利号：ZL。2008.2.0205521.0）, 并得到国内知名的液晶电视及其他高光产品外壳(如惠州TCL.台湾广达集团.广州毅昌科技，无锡金悦.青岛恒佳...昆山亿盛..)等数十家生产厂家的广泛使用,使用RHCM “高光无痕注塑”技术生产LCD液晶平板电视外壳，其中主要优点是可以使树脂塑料产品外壳拥有高光泽度；消除了传统注塑成型工艺存在的熔接痕. 结合线.(加波纤产品的浮纤)问题，并省却了产品二次加工的必要和有关的成本(例如：喷漆.UV…..)。 RHCM高光无痕注塑成型技术与传统注塑成型工艺相比之下，能大大改善产品表面光泽度，解决产品表面熔接痕问题，并对提升产品表面硬度也有一定帮助.另外，RHCM高光无痕注塑成型技术也可以应用到添加纤维的工程塑料中，能够有效解决产品表面浮纤的问题。6 o9 Q3 j) f# F2 h$ RHCM是如何消除产品表面熔接痕1 熔接痕的形成是由两股或以上的融熔塑料在射出成型的填充过程中，融熔塑料流的波形前端在模腔中相遇会合，如果模腔表面温度不足或流体遇合压力不足，便会造成合流端无法完全熔合，形成产品表面出现熔接痕缺陷；另外，如塑料中含有添加物(例如:色母)，在熔合位置更会出现较为明显的颜色差异。然而，运用RHCM高光无痕注塑技术，让我们可以在每次开始进行射出成型过程之前，把模腔表面温度快速提升至树脂塑料的热变形温度以上(HDT)，从而大大增加融熔塑料在模腔内的流动性，减低融熔塑料与模腔表面之间的磨擦阻力，显著地消除传统注塑工艺产品表面的熔接痕问题。除此之外，RHCM高光无痕注

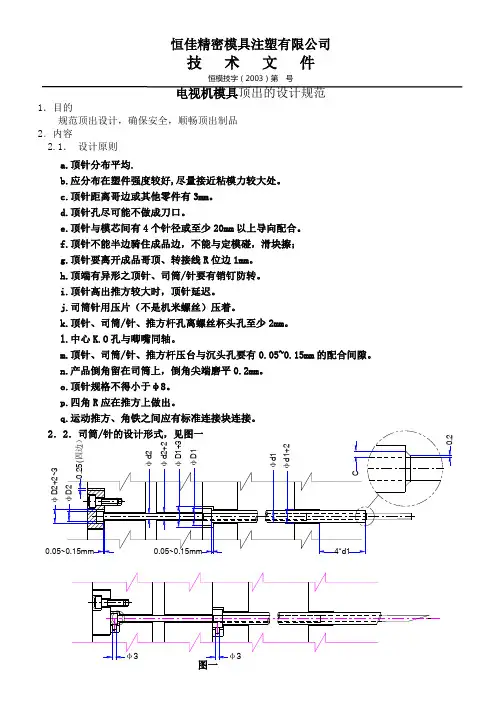

0.25(四边） φd 2+2 φD 1+3 φD 2+2~3 φd 1+2 φd 2 φD 1 φd 1 φD 2 C 0.2 图一 恒佳精密模具注塑有限公司 技 术 文 件 恒模技字（2003）第 号 电视机模具顶出的设计规范 1．目的 规范顶出设计，确保安全，顺畅顶出制品 2．内容 2.1． 设计原则 a.顶针分布平均. b.应分布在塑件强度较好,尽量接近粘模力较大处。 c.顶针距离哥边或其他零件有 3mm 。 d.顶针孔尽可能不做成刀口。 e.顶针与模芯间有 4 个针径或至少 20mm 以上导向配合。 f.顶针不能半边骑住成品边，不能与定模碰，滑块擦； g.顶针要离开成品哥顶、转接线 R 位边 1mm 。 h.顶端有异形之顶针、司筒/针要有销钉防转。 i.顶针高出推方较大时，顶针延迟。 j.司筒针用压片（不是机米螺丝）压着。 k.顶针、司筒/针、推方杆孔离螺丝杯头孔至少 2mm 。 l.中心 K.O 孔与唧嘴同轴。 m.顶针、司筒/针、推方杆压台与沉头孔要有 0.05~0.15mm 的配合间隙。 n.产品倒角留在司筒上，倒角尖端磨平 0.2mm 。 o.顶针规格不得小于 φ8。 p.四角 R 应在推方上做出。 q.运动推方、角铁之间应有标准连接块连接。 2．2．司筒/针的设计形式，见图一 0.05~0.15mm 0.05~0.15mm 4*d1 φ3 φ3
