钢管公称直径与内、外径的关系对照表

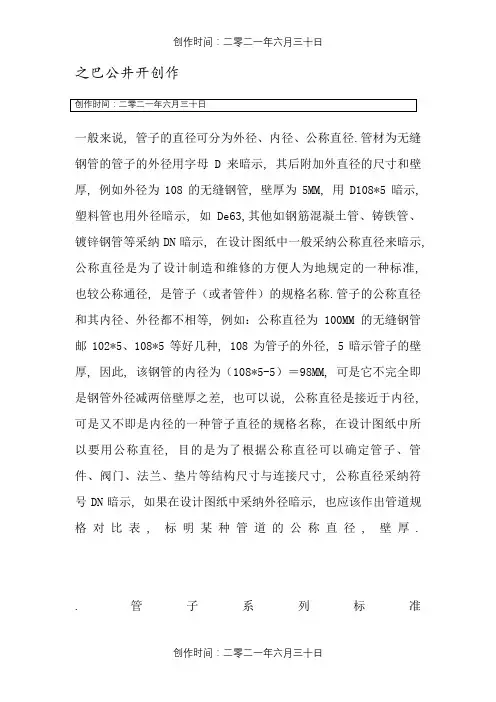

之巴公井开创作一般来说, 管子的直径可分为外径、内径、公称直径.管材为无缝钢管的管子的外径用字母D来暗示, 其后附加外直径的尺寸和壁厚, 例如外径为108的无缝钢管, 壁厚为5MM, 用D108*5暗示, 塑料管也用外径暗示, 如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采纳DN暗示, 在设计图纸中一般采纳公称直径来暗示, 公称直径是为了设计制造和维修的方便人为地规定的一种标准, 也较公称通径, 是管子（或者管件）的规格名称.管子的公称直径和其内径、外径都不相等, 例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种, 108为管子的外径, 5暗示管子的壁厚, 因此, 该钢管的内径为（108*5-5）＝98MM, 可是它不完全即是钢管外径减两倍壁厚之差, 也可以说, 公称直径是接近于内径, 可是又不即是内径的一种管子直径的规格名称, 在设计图纸中所以要用公称直径, 目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸, 公称直径采纳符号DN暗示, 如果在设计图纸中采纳外径暗示, 也应该作出管道规格对比表, 标明某种管道的公称直径, 壁厚.. 管子系列标准压力管道设计及施工, 首先考虑压力管道及其元件标准系列的选用.世界各国应用的标准体系虽然多, 年夜体可分成两年夜类.压力管道标准见表 3.法兰标准见表 4.表 3 压力管道标准分类年夜外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm, DN20-ф27mmDN25-ф34mm, DN32-ф42mmDN40-ф48mm, DN50-ф60mmDN65-ф76(73)mm, DN80-ф89m mDN100-ф114mm, DN125-ф140mmDN150-ф168mm, DN200-ф219mm DN250-ф273mm, DN300-ф324mm DN350-ф360mm, DN400-ф406mm DN450-ф457mm, DN500-ф508mmDN600-ф610mm,DN15-ф18mm, DN20-ф25mm DN25-ф32mm, DN32-ф38mm DN40-ф45mm, DN50-ф57mm DN65-ф73mm, DN80-ф89mm DN100-ф108mm, DN125-ф133mmDN150-ф159mm, DN200-ф219mm DN250-ф273mm, DN300-ф325mm DN350-ф377mm, DN400-ф426mm DN450-ф480mm, DN500-ф530mm DN600-ф630mm,。

补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

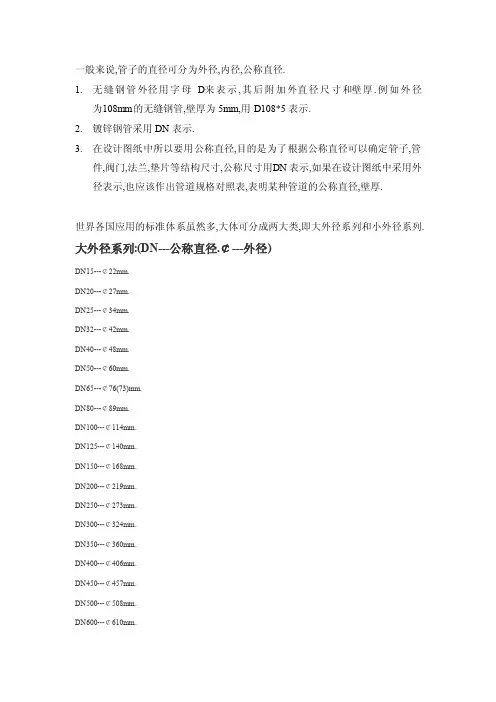

一般来说,管子的直径‎可分为外径‎,内径,公称直径.1.无缝钢管外‎径用字母D‎来表示,其后附加外‎直径尺寸和‎壁厚.例如外径为‎108mm‎的无缝钢管‎,壁厚为5m‎m,用D108‎*5表示.2.镀锌钢管采‎用DN表示‎.3.在设计图纸‎中所以要用‎公称直径,目的是为了‎根据公称直‎径可以确定‎管子,管件,阀门,法兰,垫片等结构‎尺寸,公称尺寸用‎D N表示,如果在设计‎图纸中采用‎外径表示,也应该作出‎管道规格对‎照表,表明某种管‎道的公称直‎径,壁厚.世界各国应‎用的标准体‎系虽然多,大体可分成‎两大类,即大外径系‎列和小外径‎系列. 大外径系列‎:(DN---公称直径.￠---外径)DN15---￠22mm.DN20---￠27mm.DN25---￠34mm.DN32---￠42mm.DN40---￠48mm.DN50---￠60mm.DN65---￠76(73)mm.DN80---￠89mm.DN100‎---￠114mm‎.DN125‎---￠140mm‎.DN150‎---￠168mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠324mm‎.DN350‎---￠360mm‎.DN400‎---￠406mm‎.DN450‎---￠457mm‎.DN500‎---￠508mm‎.DN600‎---￠610mm‎.小外径系列‎:DN15---￠18mm.DN20---￠25mm.DN25---￠32mm.DN32---￠38mm.DN40---￠45mm.DN50---￠57mm.DN65---￠73mm.DN80---￠89mm.DN100‎---￠108mm‎.DN125‎---￠133mm‎.DN150‎---￠159mm‎.DN200‎---￠219mm‎.DN250‎---￠273mm‎.DN300‎---￠325mm‎.DN350‎---￠377mm‎.DN400‎---￠426mm‎.DN450‎---￠480mm‎.DN500‎---￠530mm‎.DN600‎---￠630mm‎.一般标准钢‎管都可从材‎料表中查得‎每米重量.要是非标准‎钢管可通过‎量得实际尺‎寸来计算其‎重量.重量=(外径-壁厚)*壁厚*π*长度*7.85重量单位---吨.其于单位---米.钢管公称直‎径（英寸与毫米‎对照表1）钢管公称直‎径（英寸与毫米‎对照表2）。

公称直径与外径对照表：其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个壁厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。

以此类推，就能得到外径与公称直径的对应关系了。

具体对照表如下：规格：DN-公称直径Ф－外径1、大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，2、小外径系列DN15-ф18mm，DN20-ф25mm DN25-ф32mm，DN32-ф38mm DN40-ф45mm，DN50-ф57mm DN65-ф73mm，DN80-ф89mm DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

•常用管道公称直径和外径对照•公称直径(nominal diameter)，又称平均外径(mean outside diameter)。

指标准化以后的标准直径，以DN表示，单位mm，例如内径1200mm的容器的公称直径标记为DN1200。

它主要分为三方面：1. 压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。

现行标准中规定的公称直径系列如表4-4所示。

若容器直径较小，筒体可直接采用无缝钢管制作。

此时，公称直径指钢管外径。

封头的公称直径与筒体一致。

2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。

化工厂用来输送水、煤气、空气、油以及取暖用蒸汽等一般压力的流体，管道往往采用电焊钢管，称有缝管。

有缝管按厚度可分为薄壁钢管、普通钢管和加厚钢管。

公称管子尺寸与直径数值对照表一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*，外径32，公称直径应该是25。

以此类推，就能得到外径与公称直径的对应关系了。

)国家标准架子管每米的重量为吨，全管的实际重量：*钢管长度外径与DN，NB的关系如下：管子规格及有关数据国际管道尺寸对照表DN公称直径不锈钢无缝管尺寸对照表发布人：周涛发布时间：2011年5月5日已被浏览 1008 次。

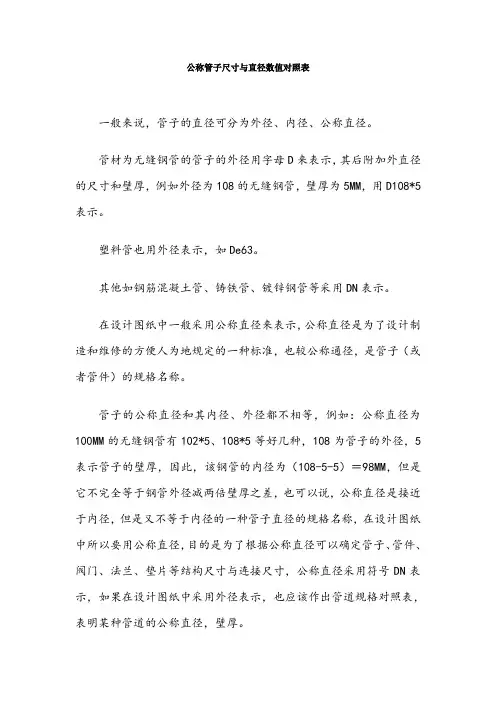

公称管子尺寸与直径数值比较表一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，今后附加外直径的尺寸和壁厚，比方外径为 108 的无缝钢管，壁厚为5MM，用 D108*5 表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（也许管件）的规格名称。

管子的公称直径和其内径、外径都不相等，比方：公称直径为100MM的无缝钢管有102*5 、108*5 等好几种， 108 为管子的外径， 5 表示管子的壁厚，因此，该钢管的内径为（ 108-5-5 ）＝98MM，但是它不圆满等于钢管外径减两倍壁厚之差，也可以说，公称直径是凑近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中因此要用公称直径，目的是为了依照公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN表示，若是在设计图纸中采用外径表示，也应看作出管道规格比较表，表示某种管道的公称直径，壁厚。

( 其实在工程领域并没有一个圆满的管道公称直径与外径的比较，外径与公称直径的换算基本要靠经验。

大体是公称直径大体等于内径（外径减两个皮厚）但也不圆满相等，大体差不多，取整就行。

比方φ108*7 的外径 108，它的公称直径是100；再比方φ 32* ，外径 32，公称直径应该是25。

以此类推，就能获取外径与公称直径的对应关系了。

)国家标准架子管每米的重量为吨，全管的本质重量：* 钢管长度外径与 DN， NB的关系以下：公称管子尺寸 (NPS)/in公称直径 (DN)/mm公称管子尺寸 (NPS)/in公称直径 (DN)/mm200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据壁厚公称直径英寸外径近似内径相当于无缝管普厚 /加厚mm＂mm mm mm mm15 4 分152220 6 分202525 1 寸2543232寸3243840寸48404550 2 寸60505770寸7076803804/8910041141064/10812551401315/133150********/159200821920762192501027325972733001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975国际管道尺寸比较表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A1/2"20"26"303032"383538"4548"5560"7076"8589"100A4"110114"140140"160165"216"267"318"378 400A16"429 450A18"480 500A20"532 550A22"600A24"635 650A26"700A28"DN公称直径不锈钢无缝管尺寸比较表宣布人：周涛宣布时间： 2011 年 5 月 5 日已被阅读1008 次公称口径无缝管尺寸公称口径无缝管尺寸DN10Φ14*2DN200Φ219*5(6)DN15Φ18*2DN250Φ273*6(7,8)DN20Φ25*2DN300Φ325*6(7,8)DN25Φ32*3DN350Φ377*8(9,10)DN32Φ38*3DN400Φ426*8(9,10)DN40Φ45*3DN450Φ480*8(9,10)DN50Φ57*3DN500Φ530*8(9,10)DN65Φ76*4DN600Φ630*8(9,10)DN80Φ89*4DN700Φ720*10DN100Φ108*4DN800Φ820*10 DN125Φ133*4(5)DN900Φ920*10 DN150Φ159*4(5,6)DN1000Φ1020*10。

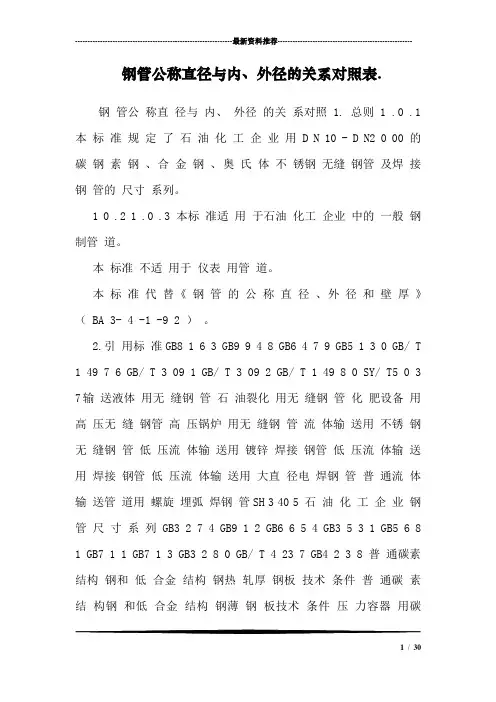

钢管公称直径与内、外径的关系对照表钢管公称直径与内、外径的关系对照1. 总则1.0.1 本标准规定了⽯油化⼯企业⽤DN10-DN2000的碳钢素钢、合⾦钢、奥⽒体不锈钢⽆缝钢管及焊接钢管的尺⼨系列。
