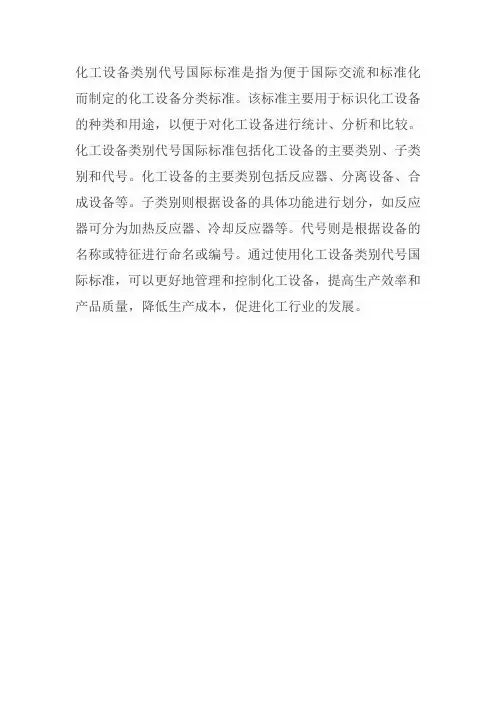

化工设备类别代号国际标准是指为便于国际交流和标准化而制定的化工设备分类标准。
该标准主要用于标识化工设备的种类和用途，以便于对化工设备进行统计、分析和比较。
化工设备类别代号国际标准包括化工设备的主要类别、子类别和代号。
化工设备的主要类别包括反应器、分离设备、合成设备等。
子类别则根据设备的具体功能进行划分，如反应器可分为加热反应器、冷却反应器等。
代号则是根据设备的名称或特征进行命名或编号。
通过使用化工设备类别代号国际标准，可以更好地管理和控制化工设备，提高生产效率和产品质量，降低生产成本，促进化工行业的发展。

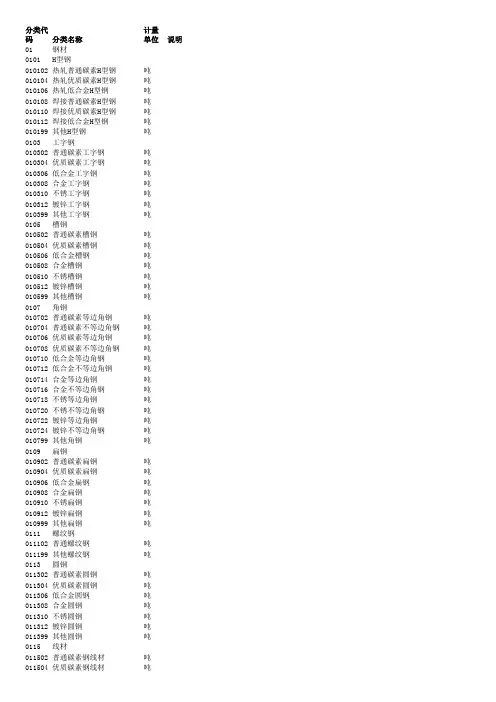

QSH 0102-2007 中国石化物料分类与代码ICS 01.040.01A 24Q/SH中国石化物料分类 与代码中国石油化工集团公司 发布前言随着物资采购、价格、供应商、库存储备以及石化产品管理改革的不断深化，随着中国石化信息化建设的不断发展，原有的Q/SH2209-1998《中石化物资统一分类与代码》已不能适应物资供应管理、石化产品管理与统计、信息化建设的需要。
按照2005年1月11日中国石化信息标准化领导小组会的工作部署，物资装备部会同发展计划部、信息系统管理部在信息标准化办公室的领导下，组织企业人员对Q/SH2209-1998和Q/SH2210-2000进行全面的修订完善。
本标准代替Q/SH2209-1998《中国石化物资统一分类与代码》、Q/SH2210-2000《中国石化物资代码特征模板》。
本标准与Q/SH2209-1998、Q/SH2210-2000相比，主要差异如下：——本标准由三部分组成：第一部分中国石化物料分类与代码（附录A）、第二部分中国石化物料描述模版（附录B）、第三部分中国石化物料标准描述手册（附录C）；——原物资和石化产品统称为物料，全部统一到本标准中；——统一分类、统一描述规则、统一标准描述、统一计量单位；——56个大类总数不变，合并、删除7个大类，新增7个大类，中类由852个调整为839个，小类由5121个调整为4978个；——统一编制小类描述模版4491个、具体物料标准描述164万条。
本标准的附录A、B、C为规范性附录。
本标准由中国石油化工股份有限公司物资装备部和发展计划部提出。
本标准由中国石油化工股份有限公司科技开发部归口。
本标准主要起草单位：中国石油化工股份有限公司物资装备部、中国石油化工股份有限公司发展计划部、中国石油化工股份有限公司信息系统管理部本标准参加起草单位：中国石油化工集团公司各主要企业、中国石油化工股份有限公司各主要ERP上线企业本标准主要起草人：吕金台、李晓、沈萌、何立名、闫诚、孙艳、苗占东、孙丽华、杜腊梅、姚伟民、庄宏、孔俊胜中国石化物料分类与代码1 范围本标准规定了中国石油化工集团公司（以下简称集团公司）所属企、事业单位、中国石油化工股份有限公司（以下简称股份公司）各分（子）公司生产、建设、设计、销售和科研院所涉及的各种物料的分类、描述模版、具体物料标准描述和代码。

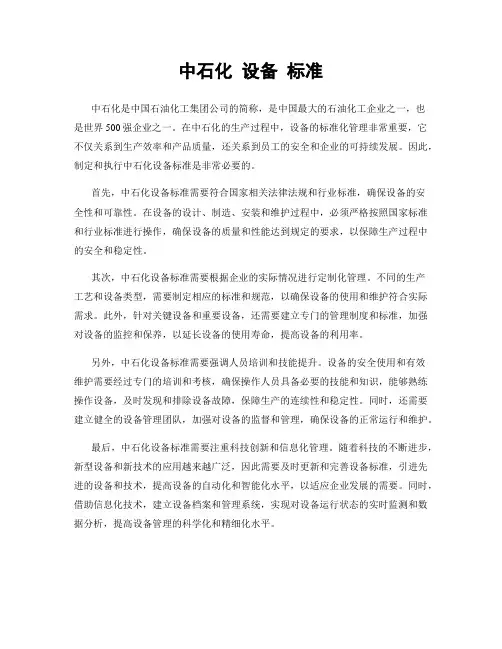

中石化设备标准中石化是中国石油化工集团公司的简称，是中国最大的石油化工企业之一，也是世界500强企业之一。
在中石化的生产过程中，设备的标准化管理非常重要，它不仅关系到生产效率和产品质量，还关系到员工的安全和企业的可持续发展。
因此，制定和执行中石化设备标准是非常必要的。
首先，中石化设备标准需要符合国家相关法律法规和行业标准，确保设备的安全性和可靠性。
在设备的设计、制造、安装和维护过程中，必须严格按照国家标准和行业标准进行操作，确保设备的质量和性能达到规定的要求，以保障生产过程中的安全和稳定性。
其次，中石化设备标准需要根据企业的实际情况进行定制化管理。
不同的生产工艺和设备类型，需要制定相应的标准和规范，以确保设备的使用和维护符合实际需求。
此外，针对关键设备和重要设备，还需要建立专门的管理制度和标准，加强对设备的监控和保养，以延长设备的使用寿命，提高设备的利用率。
另外，中石化设备标准需要强调人员培训和技能提升。
设备的安全使用和有效维护需要经过专门的培训和考核，确保操作人员具备必要的技能和知识，能够熟练操作设备，及时发现和排除设备故障，保障生产的连续性和稳定性。
同时，还需要建立健全的设备管理团队，加强对设备的监督和管理，确保设备的正常运行和维护。
最后，中石化设备标准需要注重科技创新和信息化管理。
随着科技的不断进步，新型设备和新技术的应用越来越广泛，因此需要及时更新和完善设备标准，引进先进的设备和技术，提高设备的自动化和智能化水平，以适应企业发展的需要。
同时，借助信息化技术，建立设备档案和管理系统，实现对设备运行状态的实时监测和数据分析，提高设备管理的科学化和精细化水平。
总之，中石化设备标准的制定和执行对于企业的发展至关重要。
只有建立科学的设备管理体系，严格执行设备标准，加强设备管理和维护，才能确保设备的安全可靠运行，提高生产效率，保障产品质量，为企业的可持续发展提供有力保障。

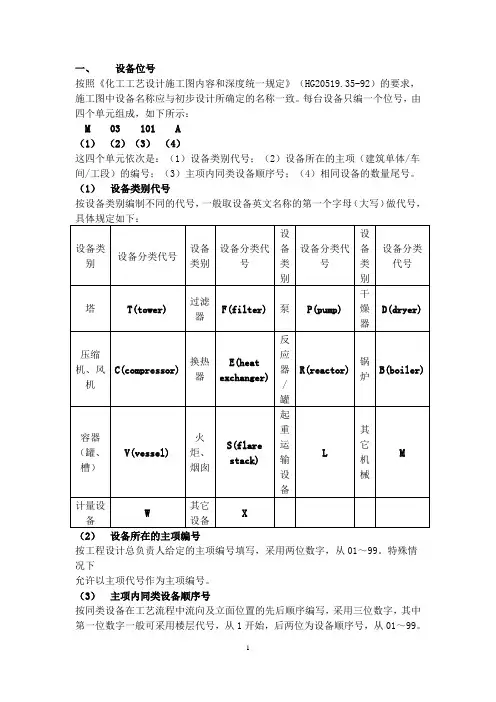

（4）相同设备的数量尾号
两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。
（5）书写方法
设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。
二、管道代号
管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：
PG 03 001- 100 L1B - C
（1）（2）（3）（4）（5）（6）
管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；（5）管道等级；（6）隔热或隔声代号。
具体内容如下：
（HG20519.37-92）
（6）隔热或隔声代号
代号功能类型备注
H 保温采用保温材料C 保冷采用保冷材料P 人身防护采用保温材料D 防结露采用保冷材料N 隔声采用隔声材料。
中国石化信息分类编码标准Q/SH005-01-2006设备分类标准与编码（2006年试用版）不作为正式发布先由相关企业试用2006年- 8月制订 2006年- 10月试用目录Q/SH005-01-2006 (1)前言 (3)设备分类标准及编码说明 (4)一、编制目的 (4)二、编制依据 (4)三、适用范围 (4)四、编码对象 (4)五、术语定义 (4)六、设备分类标准制定原则 (5)七、设备分类标准说明 (5)八、编码规则 (5)（一）编码规则 (5)（二）代码表结构 (6)九、油品销售企业《设备分类标准》填报说明 (6)前言本标准内容包括：中国石化设备分类与编码本标准由中国石化信息标准化领导小组提出并归口管理本标准起草单位：中国石化股份有限公司生产经营管理部中国石化股份有限公司信息部石化盈科信息技术有限责任公司本标准主要起草人：本标准负责单位：中国石化股份有限公司设备编码组本标准由中国石化信息标准化领导小组办公室组织专家审核设备分类标准与编码说明一、编制目的本标准编制的目的是为了统一规范设备分类，统一编码，满足石化总部及上、中、下游设备管理和ERP集中建设的需要。
二、编制依据1、中国石化23大类《设备分类与编码》（2002年版）2、《石油天然气行业设备分类与编码》（第四版）3、油品销售EAM分类三、适用范围“设备分类标准及编码”适用于中国石化股份公司本部及所属单位。
四、编码对象设备分类编码对象为28大类1037小类的设备分类。
五、术语定义1、工业管道系指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
2、公用管道系指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。
3、长输管道系指产地、储存库、使用单位间的用于输送商品介质的管道。
六、设备分类标准制定原则1、本着简单、实用、延续、前瞻的总体原则，以总部ERP 23大类《设备分类与编码》为基础，借助《石油天然气行业设备分类与编码》（第四版）和油品销售EAM分类，将设备分类进行整合，形成中国石化上中下游统一的设备分类标准，按共用设备类和各板块专用设备类的设备分类准则进行分类。
21_石化专用设备2101炉类210102裂解炉210104气化炉210106转化炉210108加热炉210199其他炉类2103塔类210302冷却塔210304板式塔210306填料塔210308转盘塔210310混合结构塔210312空塔210399其他塔类2105反应设备类210502锻制结构反应器210504板焊结构反应器210506反应炉210508反应釜210510合成塔210599其他反应设备类2107容器类210702金属贮罐210704非金属贮罐210706气柜210708石化压力容器210710料仓210799其他容器类2109换热设备类210902管式换热器210904板式换热器210906回转式换热器210908热管换热器210910废热锅炉210912空冷器210914冷箱210999其他换热设备类2111石化机械211102净化设备211104搅拌机211106干燥机211108成型机211110结晶机211112挤条机211114振动机211116包装机211118码垛机械211120喷射机械211122混合设备211126洗涤机211128挤压脱水机械211130压块机211132鹤管、输油臂211134水力除焦机械211136滑阀211138加料机械211199其他石化机械2113搪玻璃设备211399各种搪玻璃设备2115化工单元设备211502膜处理单元设备211504水处理单元设备211506火炬设备211599其他化工单元设备 2117过滤器211799各种过滤器2199其他石化专用设备219999其他各种石化专用设备25_动力设备2501电站锅炉250199各种电站锅炉2503工业锅炉250302蒸汽锅炉250304热水锅炉250399其他工业锅炉28_纺织设备2801维纶设备280102维纶纺丝机280104维纶牵伸机280106维纶二浴牵伸机280108维纶烘干机280110维纶预热机280112维纶延伸机280114维纶冷却机280116维纶热收缩机280118维纶卷轴机280120维纶切断机280122维纶送棉风机280124维纶皮带输送机280126维纶给纤分离机280128维纶醛化机280130维纶开棉机280132维纶干燥机280134维纶打包机280136维纶溶解机280138维纶牵切机280140维纶称量机280142络棉机280144梳棉机280146维纶成型机280148预轧机280150正轧机280152倒轧机280154浸胶机280156压光机280158裁边卷取机280160包针布机280162退针布机280199其他维纶设备2803腈纶设备280302腈纶纺丝机280304腈纶预热机280306腈纶成形机280308腈纶水洗机280310腈纶牵伸机280312腈纶柔软上油机280314腈纶圆网烘燥机280316腈纶帘板烘燥机280318腈纶转向架280320腈纶调幅架280322腈纶涨力架280324腈纶汽蒸箱280326腈纶卷曲轧车280328腈纶卷曲机280330腈纶皮带输送机280332腈纶丝束定型机280334腈纶丝束折叠机280336腈纶铺丝机280338腈纶捕结器280340腈纶曳引机280342腈纶摆丝机280344腈纶切断机280346腈纶打包机280399其他腈纶设备2805涤纶设备280502涤纶短丝纺丝机280504涤纶长丝纺丝机280506涤纶帘子线纺丝机280508涤纶螺杆挤压机280510涤纶卷绕机280512涤纶卷纱机280514涤纶盛丝桶往复装置280516涤纶气枪生头装置280518涤纶集束架280520涤纶导丝架280522涤纶导丝机280524涤纶牵伸机280526涤纶牵伸假捻机280528涤纶上油机280530涤纶叠丝机280532涤纶张力架280534涤纶卷曲机280536涤纶皮带输送机280538涤纶喷油水机280540涤纶曳引张力机280542涤纶捕结器280544涤纶紧张热定型机280546涤纶松弛热定型机280548涤纶切断机280550涤纶打包机280552涤纶热媒加热器280554涤纶辊道输送机280556涤纶浸油槽280558涤纶牵伸槽280560涤纶蒸汽加热机280562涤纶金属网带输送机280564涤纶组件预热炉280566涤纶超声波清洗机280568涤纶染色实验编织机280570涤纶称量机280599其他涤纶设备2807锦纶设备280702锦纶长丝设备280704锦纶短丝设备280706锦纶帘子线设备280799其他绵纶设备2809丙纶设备280902丙纶纺丝机280904丙纶牵伸机280906丙纶分丝卷丝机280908丙纶汽蒸箱280910丙纶螺杆挤压机280912丙纶张力架280914丙纶卷丝机280916丙纶卷曲机280918丙纶定型机280920丙纶切断机280922丙纶打包机280999其他丙纶设备2811粘胶设备281102粘胶短丝纺丝机281104粘胶长丝纺丝机281199其他粘胶设备2813棉纺织设备281302精梳机281304细纱机281306倍捻机281308气流纺纱机281310有梭棉织机281312喷气织物机281314剑杆织机281399其他棉纺织设备2815毛纺织设备281502精梳毛纺织设备281504粗梳毛纺织设备281506制地毯设备281599其他毛纺织设备2817麻纺织设备281702苎麻纺织设备281704黄麻纺织设备281706亚麻纺织设备281799其他麻纺织设备2819丝绸纺织设备281902缫丝设备281904丝准备设备281906丝织设备281999其他丝绸纺织设备2821绢纺设备282102绢纺精炼设备282104制棉设备282106纺纱设备282108抽纱设备282199其他绢纺设备2823针织设备282399各种针织设备2825染整设备282599各种染整设备2899其他纺织设备289998其他各种化纤专用设备289999其他各种纺织设备35_加油、加气设备及配件3501加油设备350102潜泵型加油机350104自带泵型加油机350106自助型加油机350199其他加油设备3503加气设备350302液化石油气(LPG)加气机350304压缩天然气(CNG)加气机350399其他加气设备3505加油机配件350599各种加油机配件3507加气机配件350799各种加气机配件3599其他加油、加气设备及配件359999其他各种加油、加气设备及配件 43_紧固件4301螺栓430102六角螺栓430104方头螺栓430106活节螺栓430108地脚螺栓430110T型槽用螺栓430112双头螺栓430114焊接单头螺栓430116沉头螺栓430118半圆头螺栓430120U形螺栓430122全螺纹螺栓430199其他螺栓4303螺钉430302一字槽普通螺钉430304十字槽普通螺钉430306内六角螺钉430308紧固螺钉430310吊环螺钉430399其他螺钉4305螺母430502六角螺母430504方螺母430506蝶形螺母430508圆螺母430599其他螺母4307垫圈430702弹簧垫圈430704平垫圈430706球锥面垫圈430708开口垫圈430710方斜垫圈430712止动垫圈430799其他垫圈 4309挡圈430902孔用弹性挡圈430904轴用弹性挡圈430999其他挡圈4311销431102开口销431104圆柱销431106圆锥销431108销轴431110带孔销431199其他销4313键431302普通平键431304导向平键431306半圆键431308普通楔键431310钩头楔键431399其他键4315铆钉431502半圆头铆钉431504沉头铆钉431506平头铆钉431508抽芯铆钉431510击芯铆钉431599其他铆钉4399其他紧固件439999其他各种紧固件44_建筑用五金产品4401建筑用小五金制品4403门窗附属金属制品440102合页440104拉手440106建筑用小五金插销440108窗勾、串眼440110扣吊440112钢质三角440114钢质T字440199其他建筑用小五金制品4405升高井架440302金属门关闭器440304金属门窗用滑轮440306金属门用横档440308门用导向轨440310门用导向绳440399其他门窗附属金属制品4407金属跳板440799各种金属跳板4409金属水泥钢隔板440999各种金属水泥钢隔板4411脚手架扣件441199各种脚手架扣件4413铁丝441302普通铁丝441304镀层铁丝441399其他铁丝4415普通钢剌铁丝441502普通钢光面剌铁丝441504普通钢镀锌剌铁丝441599其他普通钢刺铁丝4417钢丝网441702电镀锌六角网441704热镀锌六角网441706反捻式六角网441708反捻式加强筋网441710镀锌钢丝斜方网441712吸音消音网441714喇叭网441799其他钢丝网4419钢丝筛441902筛米用直眼钢丝筛441904饲料钢丝筛441906制粉用钢丝筛441908工业用钢丝筛441910标准钢丝筛441999其他钢丝筛4421钢丝纱442102涂漆钢丝纱442104镀锌钢丝纱442106镀塑钢丝纱442199其他钢丝纱4423钢丝布442302光面普通钢丝布442304镀锌普通钢丝布442306不锈钢丝布442399其他钢丝布4425钉442502机制圆钢钉442504手工圆钢钉442506扁头圆钢钉442508拼合用圆钉442510骑马钉442512油毡钉442599其他钉4427有色金属丝制品442702有色金属绳442704有色金属网442706有色金属筛442708有色金属丝布442799其他有色金属丝制品4429木螺钉442999各种木螺钉4431膨胀螺栓443199各种膨胀螺栓4433自攻螺钉443399各种自攻螺钉4435自锁螺母443599各种自锁螺母4437弹簧443702圆柱螺旋弹簧443704多股螺旋弹簧443706平面涡转弹簧443708碟形弹簧443710异形弹簧443712板弹簧443799其他弹簧4439链条443902输送链条443904传动链条443906起重链条443908特种链条443999其他链条4441建筑、民用阀及水嘴444102三通旋塞阀444104煤气液化气用旋塞444106液化气减压阀444108暖气疏水阀444110暖气直角截止阀444112浮球阀444114自落水进水阀444116大便冲洗阀444118弹簧水嘴(自闭水嘴)444120冷水嘴444122热水嘴444124面盆水嘴444126三角阀444128浴缸水嘴444130单柄调温水嘴444132放水用旋塞444134保暖桶水嘴444136长脖水嘴(水盘水嘴)444199其他建筑、民用阀及水嘴4443高低位水箱配件444302闸线444304自落水444399其他高低位水箱配件4445暖气片及附件444502铸铁暖气片及附件444504高效暖气片444506对丝444508根母444510丝堵444599其他暖气片及附件4447异形铸铁管件444702铸铁十字管444704铸铁T字管444706铸铁渐缩管444708铸铁Z字管444710铸铁叉管444712铸铁镀锌管件444799其他异形铸铁管件4499其他建筑用五金产品449999其他各种建筑用五金产品46_阀门4601高压阀门460102高压闸阀460104高压截止阀460106高压节流阀460108高压球阀460110高压止回阀460112高压减压阀460114高压蝶阀460116高压疏水阀460118高压旋塞阀460199其他高压阀门4603中压阀门460302中压闸阀460304中压截止阀460306中压节流阀460308中压球阀460310中压止回阀460312中压减压阀460314中压蝶阀460316中压疏水阀460318中压旋塞阀460320中压隔膜阀460399其他中压阀门4605低压阀门460502低压闸阀460504低压截止阀460506低压节流阀460508低压隔膜阀460510低压旋塞阀460512低压止回阀460514低压减压阀460516低压蝶阀460518低压球阀460520低压疏水阀460522低压气瓶阀460599其他低压阀门4607安全阀460702高压安全阀460704中压安全阀460706低压安全阀460799其他安全阀4609专用阀门460902角阀460904高温掺合阀460906排泥阀460908四通阀460910清焦阀460912水力控制阀460914燃气阀460999其他专用阀门4611阀用手动执行机构461199各种阀用手动执行机构4613非金属阀门461302陶瓷阀461304塑料阀461399其他非金属阀门4699其他阀门469999其他各种阀门47_管道配件4701法兰470102对焊法兰470104平焊法兰470106孔板法兰470108丝扣法兰470110承插焊法兰470112活套法兰470114盲法兰470116翻边短节470199其他法兰4703盲板4703028字盲板470304单孔板470306单盲板470399其他盲板4705法兰毛坯470502对焊法兰毛坯470504平焊法兰毛坯470599其他法兰毛坯4707直通管配件470702活接头470704管箍470706单丝头470708双丝头470710管堵470712管帽470714非标大小头470716无缝同心大小头470718有缝同心大小头470720锻制同心大小头470722同心异径短管470724无缝偏心大小头470726有缝偏心大小头470728锻制偏心大小头470730偏心异径短管470734支管台470736管接头470799其他直通管配件4709弯头470902无缝弯头470904有缝弯头470906锻制弯头470999其他弯头4711弯管471102无缝弯管471104有缝弯管471199其他弯管4713三通、四通471302无缝三通471304有缝三通471306锻制三通471399其他三通及四通4715钢衬管件471599各种钢衬管件4717弹簧支吊架、管托471702弹簧支、吊架471704管托471799其他弹簧支吊架、管托4719膨胀节(补偿器)471999各种膨胀节(补偿器)4721金属软管472199各种金属软管4723管道过滤器及配件472399各种管道过滤器及配件4725视镜472599各种视镜4799其他管道配件479999其他各种管道配件48 石化专用配件4801炉类配件480102气体发生炉其他配件480108裂解炉其他配件480110转化炉其他配件480116焚烧炉其他配件480120急弯弯管及其他管件480122焊接管板管架480124回弯头480126保温钉480128离心浇铸炉管480130反应炉其他配件480132翅片管480134集合管及其配件480136钉头管480138各种门类及其配件480140预热器及配件480142炉用补偿器及其配件480144挡板蝶阀风门及其配件480146铸造管板及其他铸件480148吹灰器及配件480150燃烧器及配件480152加热炉其他配件480199其他炉类配件4803塔类配件480302冷却塔其他配件480304填料塔其他配件480306转盘塔其他配件480308混合结构塔其他配件480310塔盘及其配件480312泡罩及其配件480314固定件及其配件480316除沫器及其配件480318分布器及其配件480320填料480322板式塔其他配件480324空塔其他配件480326合成塔其他配件480328浮阀480399其他塔类配件4805反应设备配件480502反应器配件480504再生器配件480506反应釜配件480508反应锅配件480510反应槽(罐)配件480599其他反应设备配件4807容器类配件480702金属贮罐配件480704非金属贮罐配件480706气柜配件480708石化容器配件480710人孔及配件480799其他容器类配件4809换热设备类配件480902管式换热器配件480904板式换热器配件480906回转式换热器配件480908热管式换热器配件480910废热锅炉配件480914空冷器配件480916冷箱配件480999其他换热设备类配件 4801炉类配件4811石化机械配件481102净化设备配件481104搅拌机配件481106干燥机配件481108成型机配件481110结晶机配件481112挤条机配件481114振动机配件481116包装机配件481118加料机械配件481120喷射机械配件481122混合设备配件481124造粒设备配件481126滑阀配件481128洗涤机配件481130挤压脱水机配件481132压块机配件481136水力除焦机械配件481138鹤管配件481140翼阀及其配件481142码垛机械配件481199其他石化机械配件4813搪玻璃设备配件481399各种搪玻璃设备配件4815化工单元设备配件481502膜处理单元设备配件481504水处理单元设备配件481506火炬设备配件481599其他化工单元设备配件4817阻火器及配件481799各种阻火器及配件4819过滤器配件481999各种过滤器配件4821消音器及配件482199各种消音器及配件4823采样器及配件482399各种采样器及配件4825爆破片及其配件482599各种爆破片及其配件4899其他石化专用配件489999其他各种石化专用配件 52_纺织机械配件及纺织器材5201维纶设备配件520102维纶纺丝机配件520104维纶牵伸机配件520106维纶二浴牵伸机配件520108维纶烘干机配件520110维纶预热机配件520112维纶延伸机配件520114维纶冷却机配件520116维纶热收缩机配件520118维纶卷轴机配件520120维纶切断机配件520122维纶送棉风机配件520124维纶皮带输送机配件520126维纶给纤分离机配件520128维纶醛化机配件520130维纶开棉机配件520132维纶干燥机配件520134维纶打包机配件520136维纶溶解机配件520138维纶牵切机配件520140络棉机配件520142梳棉机配件520144维纶成型机配件520146预轧机配件520148正轧机配件520150倒轧机配件520152浸胶机配件520154压光机配件520156裁边卷取机配件520158包针布机配件520160退针布机配件520199其他维纶设备配件5203腈纶设备配件520302腈纶纺丝机配件520304腈纶预热机配件520306腈纶成形机配件520312腈纶柔软上油机配件520314腈纶圆网烘燥机配件520316腈纶帘板烘燥机配件520318腈纶转向架配件520320腈纶调幅架配件520322腈纶涨力架配件520324腈纶汽蒸箱配件520326腈纶卷曲轧车配件520328腈纶卷曲机配件520330腈纶皮带输送机配件520332腈纶丝束定型机配件520334腈纶丝束折叠机配件520336腈纶铺丝机配件520338腈纶捕结器配件520340腈纶曳引机配件520342腈纶摆丝机配件520344腈纶切断机配件520346腈纶打包机配件520399其他腈纶设备配件5205涤纶设备配件520502涤纶短丝纺丝机配件520504涤纶长丝纺丝机配件520506涤纶帘子线纺丝机配件520508涤纶螺杆挤压机配件520510涤纶长丝卷绕机配件520512涤纶短丝卷绕机配件520514涤纶卷纱机配件520516涤纶盛丝桶往复装置配件520518涤纶气枪生头装置配件520520涤纶集束架配件520522涤纶导丝架配件520524涤纶导丝机配件520526涤纶牵伸机配件520528涤纶牵伸假捻机配件520534涤纶张力架配件520536涤纶卷曲机配件520538涤纶皮带输送机配件520540涤纶喷油水机配件520542涤纶曳引张力机配件520544涤纶捕结器配件520546涤纶紧张热定型机配件520548涤纶松弛热定型机配件520550涤纶切断机配件520552涤纶打包机配件520554涤纶热媒加热器配件520556涤纶辊道输送机配件520558涤纶进油槽配件520560涤纶牵伸槽配件520562涤纶蒸汽加热机配件520564涤纶金属网带输送机配件520566涤纶组件预热炉配件520568涤纶超声波清洗机配件520570涤纶染色试验编制机配件520572涤纶称量机配件520574涤纶后加工传动系统配件520599其他涤纶设备配件5207锦纶设备配件520702锦纶长丝设备配件520704锦纶短丝设备配件520706锦纶帘子线设备配件520799其他锦纶设备配件5209丙纶设备配件520902丙纶纺丝机配件520904丙纶牵伸机配件520906丙纶分丝卷丝机配件520908丙纶汽蒸箱配件520910丙纶螺杆挤压机配件520912丙纶张力架配件520914丙纶卷丝机配件520916丙纶卷曲机配件520918丙纶定型机配件520920丙纶切断机配件520922丙纶打包机配件520999其他丙纶设备配件5211粘胶设备配件521102粘胶短丝纺丝机配件521104粘胶长丝纺丝机配件521199其他粘胶设备配件5213棉纺织设备配件521302精梳机配件521304细纱机配件521306倍捻机配件521308气流纺纱机配件521310有梭棉织机配件521312喷气织物机配件521314剑杆织机配件521399其他棉纺织设备配件5215毛纺织设备配件521502精梳毛纺织设备配件521504粗梳毛纺织设备配件521506毛条拉断机配件521508制地毯机械配件521599其他毛纺织设备配件5217麻纺织设备配件521702苎麻纺织设备配件521704黄麻纺织设备配件521706亚麻纺织设备配件521799其他麻纺织设备配件 5219丝绸纺织设备配件521902缫丝设备配件521904丝准备设备配件521906丝织设备配件521999其他丝绸纺织设备配件5221绢纺设备配件522102绢纺精炼设备配件522104制棉设备配件522106纺纱设备配件522108抽丝设备配件522199其他绢纺织设备配件5223针织设备配件522399各种针织设备配件5225染整设备配件522599各种染整设备配件5227纺织静设备配件522799各种纺织静设备配件5229纺织机械专用配件522902纺丝喷丝头522904锭子522906棉纺钢铃522908罗拉522910导布辊522912摇架522914吊锭522916滚盘522918纺丝增压泵配件522920纺丝熔体过滤器522922熔融纺丝计量泵522924化纤切断刀522999其他纺织机械专用配件 5231梭子523102木梭523104塑料梭子523199其他梭子5233纺织用卷绕筒管523302纺织用塑料管523304纺织用金属管523399其他纺织用卷绕筒管5235纺织用钢箍523502棉织箍523504毛织箍523506麻织箍523508织带箍523510丝织箍523512纺织用工业箍523599其他纺织用钢箍5237织造用钢综523702钢丝综523704钢皮综523799其他织造用钢综5239织造用停经片523902棉织用停经片523904毛织用停经片523906麻织用停经片523908丝织用停经片523910整经片523912织造用工业停经片523999其他织造用停经片5241纺织用钢丝圈、钩524102纺织用钢丝圈524104纺织用钢丝钩524106纺织用钢丝钩刀524199其他纺织用钢丝圈、钩5243针布524302棉纺、化纤金属针布524304毛纺绢金属针布524306棉纺弹性针布524308盖板针布524310毛纺弹性针布524312化纤弹性针布524314新型强力毛纺针布524399其他针布5245针织用针524502普通针织针524504电力袜机织针524506横机针524508棉毛机针524510罗纹机针524512针织用弹簧钩针524514辅助织针524599其他针织用针5247纺织用针524702梳麻针524704梳毛针524706梳棉针524799其他纺织用针5251纺织用针板525102棉纺木针板525104麻纺木针板525106纺织用铜针板525108纺织用钢针板525199其他纺织用针板5253纺织用刺条525302棉纺刺条525304毛纺刺条525306绢麻刺条525399其他纺织用刺条5299其他纺织机械配件及纺织器材529998其他各种化纤专用设备配件529999其他各种纺织机械配件及纺织器材55_其他设备及配件5501橡胶工业专用设备550102炼胶机550104橡胶压延机550106硫化机550199其他橡胶工业专用设备5503塑料工业专用设备550302塑料捏合机550304炼塑机550306塑料注射成型机550308中空吹塑成型机550310塑料挤出机550312塑料压延机550314塑料圆织机550316发泡成型设备550399其他塑料工业专用设备5505医疗器械550502治疗器械550504医疗诊断检测器械550506手术器械550508医用化验分析器械550510医用卫生处理器械550599其他医疗器械5507缝纫及服饰机械550702缝纫机550799其他缝纫及服饰机械5509环境污染防治设备550902大气污染防治设备550904固体废弃物处理设备550906噪声与振动控制设备550908污水处理防治设备550999其他环境污染防治设备5511文化办公机械及其配件551102电影机械551104电教设备551106照相机械及器材551108缩微机械551110会计及制图机械551112打字油印机械551114文化办公机械配件551199其他文化办公机械及其配件 5513农、林、牧、渔业机械551302植物保护和管理机械551399其他农、林、牧、渔业机械5515专用船舶及设备551502平台及船舶551504船舶机械551506船用器具551508船舶自控通风器材551510潜水用海上地震装备551512船用辅机551514船用锚链551516船用阀门551518船用蓄电池551520航标器材551522船用防腐器材551524船用油泵551526潜水装备551599其他专用船舶及设备5517工业专用设备配件551702橡胶工业专用设备配件551704塑料工业专用设备配件551799其他工业专用设备配件5519医疗器械配件551902治疗器械配件551904医疗诊断检测器械配件551906手术器械配件551908医用化验分析器械配件551910医用卫生处理器械配件551999其他医疗器械配件5521环境污染防治设备配件552102大气污染防治设备配件552104水质污染防治设备配件552106固体废弃物处理设备配件552108噪声与振动控制设备配件552110刮油刮泥机配件552112曝气机配件552199其他环境污染防治设备配件5523农、林、牧、渔业机械配件552302植物保护和管理机械配件552399其他农、林、牧、渔业机械配件5599其他设备及其配件559999其他各种设备及其配件第 31 页，共 31 页。
47管道配件4701法兰470102对焊法兰件470104平焊法兰件470106孔板法兰件470108丝扣法兰件470110承插焊法兰件470112活套法兰件470114盲法兰件470199其他法兰件4703盲板4703028字盲板件470304单孔板件470306单盲板件470399其他盲板件4705法兰毛坯470502对焊法兰毛坯件470504平焊法兰毛坯件470599其他法兰毛坯件4707直通管配件470702活接头件470704管箍件470706单丝头件470708双丝头件470710管堵件470712锻制管帽件470714非锻制管帽件470716无缝同心大小头件470718有缝同心大小头件470720锻制同心大小头件470722同心异径短管件470724无缝偏心大小头件470726有缝偏心大小头件470728锻制偏心大小头件470730偏心异径短管件470732翻边短节件470733承插焊支管座470734对焊支管座件470736管接头件470799其他直通管配件件4709弯头470902无缝弯头件470903有缝45度弯头470904有缝90度弯头件470906锻制弯头件470999其他弯头件4711弯管471102无缝弯管件471104有缝弯管件471199其他弯管件4713三通、四通471302无缝三通件471303有缝等径三通件471304有缝异径三通件471306锻制三通件471399其他三通及四通件4715钢衬管件471599各种钢衬管件件4717弹簧支吊架、管托471702弹簧支、吊架件471704管托件471799其他弹簧支吊架、管托件4719膨胀节(补偿器)471999各种膨胀节(补偿器)件4721金属软管472199各种金属软管件4723管道过滤器及配件472399各种管道过滤器及配件件4725视镜472599各种视镜件4799其他管道配件479999其他各种管道配件件不包括铸铁件、水暖件不包括设备、炉子等专用非标法兰不包括仪表直通管配件及设备上按图制造的管接头、管嘴不包括炉子急弯弯管及其他管件非焊接制造的用于改变管道走向,只限45°、90°弯曲半径为1.0D及1.5D的配件焊接制造的用于改变管道走向的只限45°、90°弯曲半径为1.0D 及1.5D的配件用锻造材料制造的用于改变管道走向的弯曲半径较小的配件。
QSH 0102-2007 中国石化物料分类与代码ICS 01.040.01A 24Q/SH 中国石油化工集团公司企业标准****Q/SH 0102—2007代替Q/SH2209-1998、Q/SH2210-2000中国石化物料分类与代码2007-05-23发布 2007-06-15实施发布中国石油化工集团公司Q/SH 0102—2007前言随着物资采购、价格、供应商、库存储备以及石化产品管理改革的不断深化，随着中国石化信息化建设的不断发展，原有的Q/SH2209-1998《中石化物资统一分类与代码》已不能适应物资供应管理、石化产品管理与统计、信息化建设的需要。
按照2005年1月11日中国石化信息标准化领导小组会的工作部署，物资装备部会同发展计划部、信息系统管理部在信息标准化办公室的领导下，组织企业人员对Q/SH2209-1998和Q/SH2210-2000进行全面的修订完善。
本标准代替Q/SH2209-1998《中国石化物资统一分类与代码》、Q/SH2210-2000《中国石化物资代码特征模板》。
本标准与Q/SH2209-1998、Q/SH2210-2000相比，主要差异如下:——本标准由三部分组成:第一部分中国石化物料分类与代码(附录A)、第二部分中国石化物料描述模版(附录B)、第三部分中国石化物料标准描述手册(附录C);——原物资和石化产品统称为物料，全部统一到本标准中;——统一分类、统一描述规则、统一标准描述、统一计量单位;——56个大类总数不变，合并、删除7个大类，新增7个大类，中类由852个调整为839个，小类由5121个调整为4978个;——统一编制小类描述模版4491个、具体物料标准描述164万条。
本标准的附录A、B、C为规范性附录。
本标准由中国石油化工股份有限公司物资装备部和发展计划部提出。
本标准由中国石油化工股份有限公司科技开发部归口。
本标准主要起草单位:中国石油化工股份有限公司物资装备部、中国石油化工股份有限公司发展计划部、中国石油化工股份有限公司信息系统管理部本标准参加起草单位:中国石油化工集团公司各主要企业、中国石油化工股份有限公司各主要ERP上线企业本标准主要起草人:吕金台、李晓、沈萌、何立名、闫诚、孙艳、苗占东、孙丽华、杜腊梅、姚伟民、庄宏、孔俊胜IIQ/SH 0102—2007中国石化物料分类与代码1 范围本标准规定了中国石油化工集团公司(以下简称集团公司)所属企、事业单位、中国石油化工股份有限公司(以下简称股份公司)各分(子)公司生产、建设、设计、销售和科研院所涉及的各种物料的分类、描述模版、具体物料标准描述和代码。
中国石化信息分类编码标准
Q/SH005-01-2006
设备分类标准与编码
（2006年试用版）
不作为正式发布
先由相关企业试用
2006年- 8月制订 2006年- 10月试用
目录
Q/SH005-01-2006 (1)
前言 (3)
设备分类标准及编码说明 (4)
一、编制目的 (4)
二、编制依据 (4)
三、适用范围 (4)
四、编码对象 (4)
五、术语定义 (4)
六、设备分类标准制定原则 (5)
七、设备分类标准说明 (5)
八、编码规则 (5)
（一）编码规则 (5)
（二）代码表结构 (6)
九、油品销售企业《设备分类标准》填报说明 (6)
前言
本标准内容包括：中国石化设备分类与编码
本标准由中国石化信息标准化领导小组提出并归口管理
本标准起草单位：中国石化股份有限公司生产经营管理部
中国石化股份有限公司信息部
石化盈科信息技术有限责任公司
本标准主要起草人：
本标准负责单位：中国石化股份有限公司设备编码组
本标准由中国石化信息标准化领导小组办公室组织专家审核
设备分类标准与编码说明
一、编制目的
本标准编制的目的是为了统一规范设备分类，统一编码，满足石化总部及上、中、下游设备管理和ERP集中建设的需要。
二、编制依据
1、中国石化23大类《设备分类与编码》（2002年版）
2、《石油天然气行业设备分类与编码》（第四版）
3、油品销售EAM分类
三、适用范围
“设备分类标准及编码”适用于中国石化股份公司本部及所属单位。
四、编码对象
设备分类编码对象为28大类1037小类的设备分类。
五、术语定义
1、工业管道系指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
2、公用管道系指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。
3、长输管道系指产地、储存库、使用单位间的用于输送商品介质的管道。
六、设备分类标准制定原则
1、本着简单、实用、延续、前瞻的总体原则，以总部ERP 23大类《设备分类与编码》为基础，借助《石油天然气行业设备分类与编码》（第四版）和油品销售EAM分类，将设备分类进行整合，形成中国石化上中下游统一的设备分类标准，按共用设备类和各板块专用设备类的设备分类准则进行分类。
2、分类主体按照设备功能进行分类，并逐层细化原则。
3、充分考虑设备整体原则。
4、设备分类涵盖所有类型设备，并且分类唯一的原则。
5、设备名称标准化，统一到国家法定名称或行业名称原则。
七、设备分类标准说明
1、制定《中国石化设备分类标准》将设备分为28大类1037小类。
其中1至20大类为共用部分，21至26大类为油田板块专用设备类，27类为炼化板块专用机械类，28大类为其它设备类。
企业根据自身设备管理情况，在总部设备28大类分类基础上可向下细化分类，但一个企业分类标准必须统一。
2、设备分类填写优先顺序：专用设备类——特殊设备类——共用设备类——普通设备——其它设备类。
3、油田板块的石油、天然气处理、集输过程中使用的设备划在设备分类的共用设备类即1至20大类中。
4、油品销售板块设备分类填报详见《油品销售设备分类填报说明》。
5、此设备分类标准为满足当前信息系统建设和设备管理的需要，先试用，暂不进行正式发布，待试用一段时间后，根据试用情况再修订发布。
6、设备分类标准的解释权在总部设备编码组。
八、编码规则
（一）编码规则
设备分类按层次编码，在系统中同时为设备分类创建上下级层次。
编码采用2位一个层次的编码方式，共4层8位，用户从系统显示的分类编号清单直接判断设备分类的层次关系，同时，在系统中为设备分类创建上下级关系，供用户使用。
两层编码由10个数字加26个字母组成，两位数字先使用数字编到99，如果不够用采用A0-A9，AA-AZ；B0-B9，BA-BZ等的方式依次向下编写。
（二）代码表结构
代码表的数据结构：
属性名称描述业务规则（长度、约束等）
设备分类代码2位一个层次的4层8位代码层次。
长度8字节
设备分类名称设备分类的标准命名由设备编码组统一命名
上层分类代码此设备分类的上层分类代码
备注
九、油品销售企业《设备分类标准》填报说明
在《设备分类标准》中，油品销售企业没有反应设备类（三）、钻井设备（二十一）、钻采特车（二十二）、测井及录井设备（二十三）、物探设备（二十四）、注采设备（二十五）、地震地质资料处理解释设备（二十六）、石油化工专用机械（二十七）。
1、《设备分类标准》中有明确定义的设备按照一设一位填写，严禁出现一种设备对应多个类别的情况。
2、成品油管道蒸馏装置设备按照炉类（1）、塔类（2）、换热设备类（5）填报。
成品油管道工程机械填入工程机械（14）。
3、罐类（四）中，油库立式真空罐填入4.6立式罐，油库卧式真空罐、消防泡沫罐和加油站埋地油罐填入4.5卧式罐。
4、管道与阀门类（六），公称直径＞25mm金属消防管道：压力≥10.0MPa，填入6.1.3.1GC1工业管道，压力≥4.0MPa、<10.0MPa，填入6.1.3.2GC2工业管
道,压力<4.0MPa，填入6.1.3.3GC3工业管道。
其他管道按照《压力管道安全管理与监察规定》填入相应位置。
公称直径大于或等于DN150的手动阀门和电动阀门以及其他关键及特殊部位的阀门可以作为关键及特殊阀门，在“6.2.1关键及特殊阀门”类别下细分为：6.2.1.1 截止阀、6.2.1.2节流阀、6.2.1.3柱塞阀、6.2.1.4隔膜阀、6.2.1.5旋塞阀、6.2.1.6球阀、6.2.1.7蝶阀、6.2.1.8止回阀、6.2.1.9减压阀、6.2.1.10疏水阀、6.2.1.11调节阀、6.2.1.12泄压阀、6.2.1.13其它关键及特殊阀门。
5、泵组分泵和电动机、内燃机，分别填入通用机械（七）7.1泵和电气设备类（十）10.1电动机以及动力设备类（九）9.7内燃机，不能拆分泵组统一填入通用机械（七）7.1泵。
6、通用机械（七）中，油库管道离心泵填入7.1.1.1单级泵，油库、加油站潜油泵填入7.1.1.2多级泵。
油库、质检空气压缩机填入7.2.3.1活塞式压缩机。
中央空调系统填入7.4.2空调系统。
7、油（气）装卸加注设施（八）中，加油站卸油软管不必填入8.1.3卸油软管，踏梯填入其他装卸设施。
8、动力设备类（九）中，油库、加油站符合国家标准的锅炉填入9.1.4生活锅炉。
9、电气设备类（十）中，电涌保护器填入10.2.3.2避雷器，补偿柜填入
10.2.12.8其他电气控制柜，低压调压器（稳压器）、充电器、电桥、励磁柜(装置)、消弧线圈等填入10.2.23其他低压电器设备。
10、自动控制及仪器、仪表类（十一），椭圆齿轮流量计、腰轮流量计、转子流量计填入11.1.4.3容积式流量计，油库和加油站磁致伸缩式液位计填入11.1.5.14磁浮式液位计，固定式可燃气体报警器填入11.1.7.2可燃气体报警仪表，高低液位报警器填入11.1.7.4其他安全仪表，电液阀、电磁阀填入11.1.11.4电磁阀，电子衡等衡器和温度计、密度计、量油尺、检水尺填入11.2.1计量仪器，标准计量容器、罐填入11.2.2计量器具检测设备，油库和加油站电视监控系统填入11.5.1.10工业电视系统。
11、起重运输类（十二）中，升降梯填入12.3.4.7登高车。
12、船舶（十三）中，没有动力的油驳填入驳船。
13、试验、检测设备（十六）中，欧姆表、万用表、接地电阻测量仪填入16.1电工电子检测设备，测厚仪、便携式可燃气体报警仪填入16.8专用试验、检测设备。
14、信息与通讯设备（十七）中，工控机填入17.1.1通用计算机，摄像机等填入17.3.2广播电视设备。
15、安全环保专用设备（十八）中，泡沫发生器、消防炮、消防栓、灭火器材、报警器等填入18.1.1消防设备；空气呼吸机、隔热服等填入18.1.3人身防护设施；围油栏、吸油粘等填入18.2.3.1隔油设备。
16、办公及辅助设施（十九）中，油库、加油站采暖（生活）炉、照相机填入19.3其他办公及辅助设施。
17、建构筑物（二十）中，营业用房、办公楼、罩棚、泵棚、油泵房、消防泵房、供配变电房（间）、计量室、化验室、门卫室、锅炉房、物料仓库、储物间、便利店、汽车美容店、换油中心、润滑油零售店填入20.1.1生产经营用房；职工休息室、餐厅、厨房、独立厕所、车库、活动室、招待所等填入20.1.2非生产经营用房；消防道路填入20.2.2公路、道路；油库消防水池、污水处理池、水封井填入20.2.15池，地坪、计量台、水井等填入20.2.25其他构筑物。
