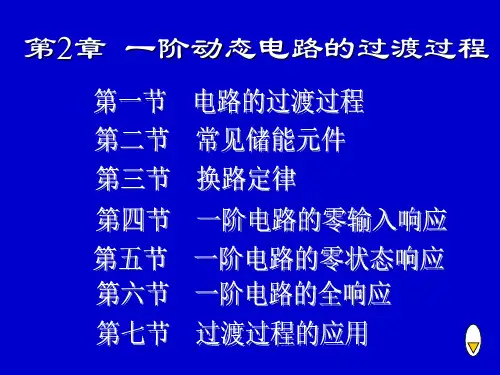

第2章 一阶动态电路的过渡过程
- 格式:ppt
- 大小:1.65 MB
- 文档页数:74
一阶动态电路分析在一阶动态电路分析中,通常需要考虑以下几个步骤:1.确定电路拓扑结构:首先需要确定电路中的元件和它们的连接方式,以建立电路的拓扑结构。
2.建立电路微分方程:根据电路中的元件和连接方式,可以通过基尔霍夫定律、欧姆定律等来建立电路的微分方程。
对于电容和电感元件,可以利用其电压和电流的关系(即电压-电流特性)得到微分方程。
- 对于电容元件,根据电容的定义(Q=C*dV/dt),可以得到微分方程:C*dV/dt = I,其中C为电容值,V为电容的电压,t为时间,I为电流。
- 对于电感元件,根据电感的定义(V=L*di/dt),可以得到微分方程:L*di/dt = V,其中L为电感值,i为电感的电流,t为时间,V为电压。
3.求解微分方程:根据所建立的微分方程,可以通过分离变量、积分等方法对方程进行求解。
求解过程中需要考虑初始条件,即在其中一时刻电容的电压或电感的电流的初始值。
4.分析电路响应:根据微分方程的解,可以得到电路中电容的电压或电感的电流随时间的变化曲线。
根据这些曲线可以分析电路的稳定状态、暂态响应和频率响应。
在分析电路响应时,可以根据不同的输入信号类型进行分类,常见的输入信号包括:-直流输入:当输入信号为直流信号时,可以将微分方程简化为代数方程进行求解。
此时电路响应主要包括稳态响应和过渡过程。
-正弦输入:当输入信号为正弦信号时,可以利用拉普拉斯变换将微分方程转换为代数方程。
通过求解代数方程和对频率的分析,可以得到电路的频率响应。
-脉冲输入:当输入信号为脉冲信号时,可以将微分方程进行离散化,转化为差分方程进行求解。
此时电路响应主要包括脉冲响应和响应序列的叠加。
总结来说,一阶动态电路分析是通过建立微分方程,求解微分方程,分析电路响应的一种方法。
通过这种方法,可以了解电路的稳定状态、暂态响应和频率响应等特性。
同时,对于不同类型的输入信号,还可以通过不同的数学工具和方法进行求解和分析。
这种分析方法可以广泛应用于电子电路、控制系统等领域的研究和应用中。
一阶电路的过渡过程1、一阶电路的零输入响应零输入响应:换路后动态电路中没有外施激励,电路响应由动态元件所储藏的能量引起。
一阶电路的零输入响应包括有RC放电电路和RL 放电电路。
2、RC放电电路RC电路的时间常数:对于含有电容的一阶电路,电路的时间常数定义为,时间常数,其中为一阶电路中,除电容以外的含源一端口网络或无源一端口网络的等效电阻。
如:在图1电路中,电阻、电容以及电压源全部为已知参数,开关S 在t=0时刻从位置1合到位置2,开关移动之前电路处于稳态,换路后的、以及流过电路中的电流为:,,图1 RC放电电路图2 电容电压、电阻电压和电路电流随时间的变化根据所求得的、和,可得它们随时间的变化规律如图2所示。
从图22中电压和电流随时间的变化规律,可得结论:1)电流和电压都按照同样的指数规律变化,因电路的特征方程和特征根仅取决于电路的结构和元件的参数,而与变量的选择无关。
2)由于特征根是负值,电流和电压都按同样的指数规律衰减,最终趋于零。
从上可以看出,电压和电流的衰减的快慢取决于指数中的大小。
反映了一阶电路过渡过程的进展速度,越小,过渡过程越快,是讨论过渡过程的一个重要参数。
3、RL放电电路RL电路的时间常数:对于含有电感的一阶电路,电路的时间常数定义为,时间常数,其中为一阶电路中,除电感以外的含源一端口网络或无源一端口网络的等效电阻。
利用微分方程的求解,RL电路响应的电压和电流随时间的变化规律,可得出与RC电路相同的结论。
4、一阶电路的零状态响应零状态响应:换路后动态电路中动态元件所储藏的能量为零,电路响应是由外施激励引起。
零状态响应的时间常数与零输入响应的时间常数的求解相似。
且零状态响应的过渡过程变化规律主要也是由时间常数来决定。
一阶电路的过渡过程实验报告一阶电路的过渡过程实验报告引言:电路是电子学的基础,而一阶电路是最基本且常见的电路之一。
通过对一阶电路的过渡过程进行实验研究,可以更好地理解电路的工作原理和性能特点。
本文将介绍一阶电路的过渡过程实验的目的、实验装置、实验步骤、实验结果及分析,并对实验中遇到的问题进行讨论。
实验目的:1. 了解一阶电路的基本原理和性能特点;2. 研究一阶电路的过渡过程,掌握其响应特性;3. 探究不同参数对一阶电路过渡过程的影响。
实验装置:1. 信号发生器:用于产生输入信号;2. 一阶电路:包括电阻、电容等元件;3. 示波器:用于观测电路的输入输出信号。
实验步骤:1. 搭建一阶电路:根据实验要求,选择适当的电阻和电容值,按照电路图搭建一阶电路;2. 连接信号发生器和一阶电路:将信号发生器的输出端与一阶电路的输入端相连;3. 连接示波器:将示波器的探头分别连接到一阶电路的输入端和输出端;4. 设置信号发生器的参数:根据实验需要,设置信号发生器的频率、幅值等参数;5. 观测电路的过渡过程:调整示波器的触发方式和时间基准,观测电路的输入输出信号,并记录数据;6. 改变电阻或电容值:在实验过程中,可以改变电阻或电容的值,观察其对过渡过程的影响;7. 数据分析:根据实验数据,分析一阶电路的过渡过程特性,并进行讨论。
实验结果及分析:通过实验观测和数据记录,我们得到了一阶电路的过渡过程的波形图和相关数据。
根据波形图,我们可以看到电路的过渡过程包括上升过程和下降过程。
上升过程是指电路输出信号从低电平逐渐上升到稳定的高电平的过程;下降过程则是指电路输出信号从高电平逐渐下降到稳定的低电平的过程。
在过渡过程中,我们可以观察到以下几个重要的参数:1. 上升时间(Rise Time):指电路输出信号从低电平上升到高电平所需的时间;2. 下降时间(Fall Time):指电路输出信号从高电平下降到低电平所需的时间;3. 峰值时间(Peak Time):指电路输出信号达到峰值的时间;4. 峰值幅值(Peak Amplitude):指电路输出信号的最大幅值;5. 调整时间(Settling Time):指电路输出信号从过渡过程到达稳态所需的时间。
