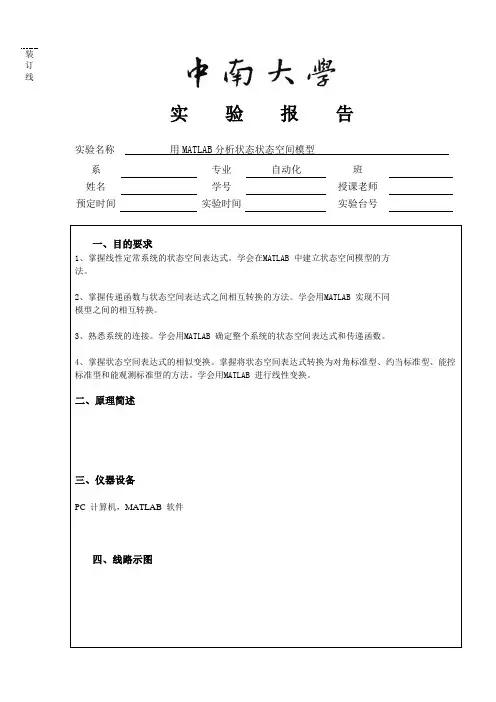

实 验 报 告

实验名称 用MATLAB分析状态状态空间模型

系 专业 自动化 班

姓名

学号

授课老师

预定时间 实验时间 实验台号

一、目的要求

1、掌握线性定常系统的状态空间表达式。学会在MATLAB 中建立状态空间模型的方

法。

2、掌握传递函数与状态空间表达式之间相互转换的方法。学会用MATLAB 实现不同

模型之间的相互转换。

3、熟悉系统的连接。学会用MATLAB 确定整个系统的状态空间表达式和传递函数。

4、掌握状态空间表达式的相似变换。掌握将状态空间表达式转换为对角标准型、约当标准型、能控标准型和能观测标准型的方法。学会用MATLAB 进行线性变换。

二、原理简述

三、仪器设备

PC 计算机，MATLAB 软件

四、线路示图

装

订

线

2 五、内容步骤、数据处理

题1-1 已知系统的传递函数

（1）建立系统的TF 与ZPK 模型。

运行结果如下：

>> num=4; den=[1 5 7 3 0]; Gtf=tf(num,den);

>> Gtf

Transfer function:

4

-------------------------

s^4 + 5 s^3 + 7 s^2 + 3 s

z=[];p=[0 -1 -1 -3];k=4;G=zpk(z,p,k)

Zero/pole/gain:

4

---------------

s (s+1)^2 (s+3)

（2）将给定传递函数用函数ss( )转换为状态空间表达式。再将得到的状态空间表达式

用函数tf( )转换为传递函数，并与原传递函数进行比较。

（2）Gss=ss(G)

装

订

线

3 a =

x1 x2 x3 x4

考虑以下系统

uxX102101110221

xy001

对系统设计一个状态反馈控制器使得闭环阶跃响应的超调量小于5%，且在稳态值1%范围的调节时间小于4.6S。

○1主导二阶极点方法配置极点

分析：

超调量小于5%，即

%521e

算得69.0

稳态值1%范围的调节时间小于4.6S，即

6.46.4st

1

下面首先对系统的能控性进行判断，以编程方式实现

a=[-1 -2 -2;0 -1 1;1 0 -1];

b=[2;0;1]; %输入a，b矩阵

q=[b a*b a^2*b]

rank(q)

计算结果为

511010042q

q的秩为3

因此该系统为完全能控型系统，在满足系统要求的前提下，理论上能任意配置期望极点

下面根据具体的求解思路进行编程求解反馈控制器k

g=poly(a); %求原系统的特征方程

a2=g(2);a1=g(3);a0=g(4);

w=[1 0 0;a2 1 0;a1 a2 1];

q1=[a^2*b a*b b];

p=q1*w; %求解转换矩阵

deta=1;

zeta=0.75;

wn=deta/zeta; %输入满足条件的ζ和δ

den=conv([1 4],[1 2*deta wn^2]); %输入期望极点（-4,-1±0.88i）

aa2=den(2);aa1=den(3);aa0=den(4);

k=[aa0-a0 aa1-a1 aa2-a2];

k1=k*(inv(p)) %输出配置矩阵k
