我们要知道LED灯发光原理就要先知道LED灯珠的构造

LED灯最重要的一个发光结构就是灯珠，虽然看起来灯珠的体积很小但是构造却十分复杂。在我们把LED灯珠结构部分进行放大之后，就会发现内部颗粒状大小的芯片。而这个晶片大构造复杂程度难以想象，通常分为好几层最长层的称作P型半导体层，中间称作发光层，而最底部的叫做N型半导体层。

那么在了解灯珠构造之后我们就可以来看一下LED灯发光的原理了，物理学角度来讲当电流通过晶片的时候，N型半导体内的电子与P性电导体在发光层剧烈碰撞复合从而产生光子，最后以光子的形式发射出能量，也就是我们常说的光。

LED灯也叫做发光二极管，因为LED灯个体极小并且很脆弱不方便我们直接使用，于是设计者就增加了一个保护壳把LED灯封存在内部，在我们将多串LED灯珠拼连以后就能设计出各式各样的LED灯了。

白光LED的开发 对于一般照明而言，人们更需要白色的光源。1998年发白光的LED开发成功。这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光发射，峰值550nm。蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。 LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。

白光LED发光二极管的方式主要按使用LED发光二极管的使用数量可以分为单晶型和多晶型两种类型。

一种是多晶型，即使用两个或两个以上的互补的2色LED发光二极管或把3原色LED发光二极管做混合光而形成白光。采用多晶型的产生白光的方式，因为不同的色彩的LED发光二极管的驱动电压、发光输出、温度特性及寿命各不相同，因此在使用多晶型LED发光二极管的方式产生白光，比单晶型LED产生白光的方式复杂，也因LED发光二极管的数量多，也使得多晶型LED的成本亦较高；若采用单晶型，则只要用一种单色LED发光二极管元素即可，而且在驱动电路上的设计会较为容易。

另一种是单晶型，即一只单色的LED发光二极管加上相应的荧光粉，就如同日光灯的发光方式一样，采用LED发光二极管激发荧光粉发光。通常采用两种方式，一种方式是蓝光LED发光二极管激发黄色荧光粉产生白光，另一种方式是紫外光LED激发RGB三波长荧光粉来产生白光。

许多厂商主要从事白光LED的研究，通常都先从蓝光LED开始研发及量产，有了蓝光LED的技术之后再开始研发白光LED，然而目前常用蓝光LED激发黄色荧光粉来产生白光，但是用蓝光LED来发白光的方式的发光效率仍然不足，许多厂商开始向另外一个方向就是往紫外光LED来发展，利用紫外光LED加RGB三波长荧光粉来达到白光的效果，其发光效率比蓝光好上许多。而紫外光LED加RGB三波长荧光粉的方法，则关键技术在高效率的荧光体合成法，也就是如何把荧光粉有效的附着在晶粒上的一项技术。

白色发光二极管的发光原理与其它发光二极管的发光原理稍有一点不同。目前有两种发光模式能使发光二极管发出白色光。一种是采用二波长蓝色光 黄色光发光模式的白色发光二极管，其基础部分是一颗蓝色发光二极管，在蓝色发光二极管芯片的外面覆盖一层荧光体层，当蓝色发光二极管芯片发射出来的蓝色光，有一部分在透过荧光体时被荧光体吸收，变成了黄光，黄光又与透过荧光体的蓝光混合后就发出白色光。例如有的白色发光二极管发出的光是纯白的，而有的发出的光是白偏蓝的。

另一种是采用三波长蓝色光 绿色光 红色光发光模式的全彩色发光二极管，它是将红、绿、蓝三颗发光二极管封装在同一个管壳中，三种原色的光混合也可以产生出白光，但是由于制作全彩色发光二极管的成本要相对较高，所以一般不会用全彩色发光二极管来制作照明灯，全彩色发光二极管主要是用来制造全彩色显示屏，用全彩色发光二极管制作照明灯会大大增加产品的成本。

合集下载

gan基led发光原理

gan基led发光原理

gan基led发光原理

GAN基LED发光原理

一、引言

LED（Light Emitting Diode）是一种半导体器件，具有发光的特性。而GAN（Gallium Nitride）是一种化合物半导体材料，具有高能隙、高电子饱和速度等优点。GAN基LED发光原理是指利用GAN材料制备的LED器件，通过电子和空穴的复合释放出能量并产生光。

二、发光机制

LED的发光机制是通过电子与空穴的复合过程释放能量，产生光。而GAN基LED的发光机制与传统LED有所不同，主要体现在材料的能带结构和能隙大小上。

1. GAN材料的能带结构

GAN材料的能带结构决定了其发光机制。在GAN材料中，价带和导带之间存在能隙，电子在价带中，空穴在导带中。当电子从价带跃迁到导带时，会释放出能量，产生光。

2. GAN材料的能隙大小

GAN材料的能隙较大，一般为3.4-3.5电子伏特，相比其他材料的能隙较小。这意味着GAN材料需要更大的能量才能使电子从价带跃迁到导带，因此产生的光具有更高的能量和更短的波长。

三、制备过程

GAN基LED的制备过程主要包括材料生长、器件制备和封装等步骤。

1. 材料生长

GAN材料的生长是制备GAN基LED的关键步骤之一。常用的生长方法包括金属有机化学气相沉积（MOCVD）、分子束外延（MBE）等。这些方法可以在晶体表面上沉积出具有高质量的GAN材料。

2. 器件制备

在材料生长完成后，需要将其制备成LED器件。这一步骤包括光刻、蚀刻、金属沉积、电极制备等。通过这些步骤，可以形成PN结构，即正负极的结构，使电子和空穴能够在PN结区域复合并发光。

3. 封装

器件制备完成后，需要进行封装，以保护器件并提供电气连接和光学耦合。封装过程中通常使用透明的树脂将器件封装在内部，并通过金属线连接器与外部电路连接。

四、优势和应用

GAN基LED相比传统LED具有以下优势：

1. 高效能：GAN材料的能隙较大，使得发光效率更高，能够将电能转化为光能的比例更高。

LED的发光原理

LED的发光原理

如文档对您有帮助，欢迎下载支持，谢谢！

LED的发光原理

LED手电筒

发光二极管是由Ⅲ-Ⅳ族化合物，如GaAs（砷化镓）、GaP（磷化镓）、GaAsP（磷砷化镓）等半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光，如图1所示。 假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，再与空穴复合发光。除了这种发光复合外，还有些电子被非发光中心（这个中心介于导带、介带中间附近）捕获，而后再与空穴复合，每次释放的能量不大，不能形成可见光。发光的复合量相对于非发光复合量的比例越大，光量子效率越高。由于复合是在少子扩散区内发光的，所以光仅在靠近PN结面数μm以内产生。 理论和实践证明，光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关，即 λ≈1240/Eg（mm） 式中Eg的单位为电子伏特（eV）。若能产生可见光（波长在380nm紫光～780nm红光），半导体材料的Eg应在3.26～1.63eV之间。比红光波长长的光为红外光。现在已有红外、红、黄、绿及蓝光发光二极管，但其中蓝光二极管成本、价格很高，使用不普遍。

LED的调光控制

传统上，LED的调光是利用一个DC信号或滤液PWM对LED中的正向电流进行调节来完成的。减小LED电流将起到调节LED光输出强度的作用，然而，正向电流的变化也会改变LED的彩色，因为LED的色度会随着电流的变化而变化。许多应用（例如汽车和LCD TV背光照明）都不能允许LED发生任何的色彩漂移。在这些应用中，由于周围环境中存在不同的光线变化，而且人眼对于光强的微小变化都很敏感，因此宽范围调光是必需的。通过施加一个PWM信号来控制LED亮度的做法允许不改变彩色的情况下完成LED的调光。 人们常说的真正彩色（True Color）PWM调光是利用一个PWM信号来调节LED的亮度。

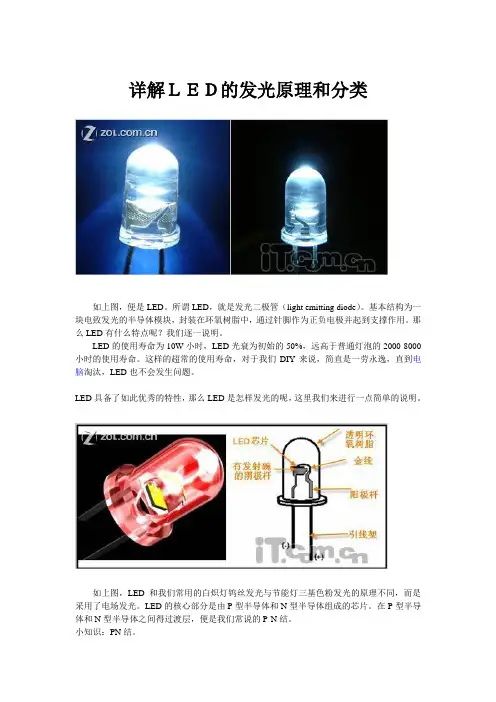

详解LED的发光原理和分类
