液晶电视的维修经验

液晶电视屏维修

液晶电视屏维修范围到底是多少呢？液晶电视常见故障又有哪些呢？下面我们和液晶液晶屏维修中心一起来看看关于液晶屏维修方法吧。

一、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光，此故障多为背光驱动板损坏，也有可能是屏内的灯管损坏造成的。

二、出现开机一个时后花屏（马赛克），音正常，此现象弟一个是数字板不良（过孔不通或IC接触不好），弟二是机内连线接触不好。

三、开机三无，电源灯不亮，弟一个是电源板坏，弟二个是CPU部分工作不正常。

四、灯闪不能开机

CPU总线工作不正常或开机程序IC（BIOS）不良，“BIOS”IC和CPU之间接触不良。

五、电视屏出现黑带，亮线问题，需请专业的技术人员维修。阿里修专注维修，APP轻松解决您的维修难题。

六、出现满屏杂点、满屏有规律的竖条等故障，是屏组件的缓冲板损坏导致的，可以更换一对缓冲板（就算一边坏，也是买一对人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。

七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA电压瞬间有等故障，是PDP机器里面的Y板损坏了。

八、开机保护、亮度暗等故障，是PDP机器里的X板坏了。

九、屏有光，但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障，是PDPLCD里的逻辑板出现问题了。

十、暗带，线条等故障问题是最常见的，基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离，这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。

十一、开机有光，一会就无光，有声音，（SHARP）除外等现象，是屏组件逆变电路（高压板）出现问题了，而光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。

十二、液晶电视背光灯常见故障

1.背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时，伴音，遥控，面板按键控制功能均正常此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常对于CCFL背光源电路，如果某一个背光灯管开路（常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护）或某根灯管断裂均可造成上述故障

液晶电视维修的整体思路

液晶屏主要可分为：

A、液晶面板

B、逻辑板

C、背光驱动板

D、背光灯管等几个部分

根据故障部位不同，其表现也各不相同。

下面分别说明液晶屏各部分故障的表现及维修方法。

1.面板故障

典型的液晶面板故障包括亮点，暗点，屏竖线，花屏，漏液等。

由于液晶面板是直接显示图像的，所以面板的故障会一直存在，与当前所在信号源和信号内容无关。

如果遇到类似故障现象，并且在TV，AV ，分量等各通道下都存在，在各通道下故障现象也都一样，那么基本可以确定是液晶面板故障。液晶面板故障不会影响逻辑板和背光驱动，所以整机一般还可以显示图像。

典型故障：

如TLM5229P 黑带，TLM55V88GP 漏液及各型号机型出现的亮暗点问题。

前期TLM55V88GP 曾经出现过开机LOGO 出现之后出图像之前屏上有亮点，但是并不是每次开机都会出现，出现位置也不固定，因此，可以确定这与液晶面板没有关系。

最后确认是由于逻辑板造成的。

2.逻辑板故障

逻辑板故障一般表现为：

黑屏（背光亮），白屏，花屏等

由于屏制程不同，一般32 寸以上的屏在逻辑板没有供电电压时会黑屏，26 寸以下的屏则是白屏。

逻辑板故障会造成液晶屏不能正常显示图像，当然也无法正常的显示菜单控制项。

但是逻辑板故障不会影响机芯板，所以遥控和按键待机都可以正常作用。

如果机芯板输出至逻辑板的供电电压正常，LVDS信号输出也正常，则基本可以确定是逻辑板故障。

逻辑板故障一般不会影响背光驱动，所以整机背光可以正常点亮。但是个别显示屏的控制方式不同，可能会出现逻辑板不工作会造成背光板工作不正常。

如果供电电压不对，或者LVDS信号输出不对，则是机芯板输出有问题。

如果是黑屏（背光亮）或者白屏而机芯板输出至逻辑板的供电电压正常，有可能是逻辑板上的保险丝断了造成，可以直接更换保险丝即可。

如果是花屏故障，就只能更换逻辑板了

3.背光驱动板故障

液晶电视故障维修

目前市场上的液晶电视从10″到55″大约有十多种规格。同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。

国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。液晶电视电路均采用模块化结构。模块化是指将其中某部分或某几部分电路设计在一个电路板上。液晶电视通常由信号处理板、AV板、按键板、液晶屏、适配器或内置电源、DVD等组成。

首先看看液晶电视内部板块连接图：

故障排除方法 ：

图像类故障，基本上可以这样判断：

a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；

b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；

c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。

黑屏或白屏问题：

a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。

b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。 故障具体分析：

整机无电，显示黑屏

液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。数字板有开机电平而无24V 12V可以判断为电源板故障。此时可以将电源拆下来单独修理。维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载， 在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。仍然没有24V 12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。PFC功率因数电路无故障，测量输出整流二极管有没有损坏、大功率场效应管是否击穿、更换其激励振荡集成块。断开保护电路看输出是否正常，判断是否保护电路问题。

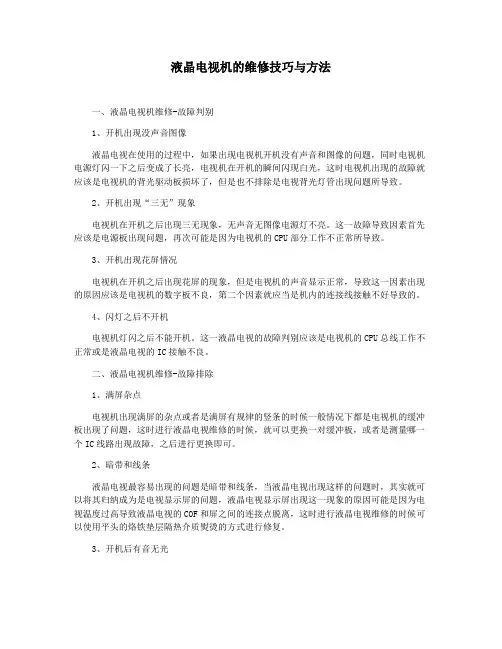

液晶电视机的维修技巧与方法

一、液晶电视机维修-故障判别

1、开机出现没声音图像

液晶电视在使用的过程中，如果出现电视机开机没有声音和图像的问题，同时电视机电源灯闪一下之后变成了长亮，电视机在开机的瞬间闪现白光，这时电视机出现的故障就应该是电视机的背光驱动板损坏了，但是也不排除是电视背光灯管出现问题所导致。

2、开机出现“三无”现象

电视机在开机之后出现三无现象，无声音无图像电源灯不亮。这一故障导致因素首先应该是电源板出现问题，再次可能是因为电视机的CPU部分工作不正常所导致。

3、开机出现花屏情况

电视机在开机之后出现花屏的现象，但是电视机的声音显示正常，导致这一因素出现的原因应该是电视机的数字板不良，第二个因素就应当是机内的连接线接触不好导致的。

4、闪灯之后不开机

电视机灯闪之后不能开机。这一液晶电视的故障判别应该是电视机的CPU总线工作不正常或是液晶电视的IC接触不良。

二、液晶电视机维修-故障排除

1、满屏杂点

电视机出现满屏的杂点或者是满屏有规律的竖条的时候一般情况下都是电视机的缓冲板出现了问题，这时进行液晶电视维修的时候，就可以更换一对缓冲板，或者是测量哪一个IC线路出现故障，之后进行更换即可。

2、暗带和线条

液晶电视最容易出现的问题是暗带和线条，当液晶电视出现这样的问题时，其实就可以将其归纳成为是电视显示屏的问题，液晶电视显示屏出现这一现象的原因可能是因为电视温度过高导致液晶电视的COF和屏之间的连接点脱离，这时进行液晶电视维修的时候可以使用平头的烙铁垫层隔热介质熨烫的方式进行修复。

3、开机后有音无光 液晶电视出现开机有关但是一段时间之后无光有声音的情况是，一般都是因为电视屏组件逆变电路出现故障导致的，除此之外还有是因为电视机光管的老化或是损坏导致电视机高压板保护。这时进行维修时可以使用取消高压板上的均值反馈到电路中的方式来判断是不是高压板本身出现了问题。
