液晶电视维修方法

.

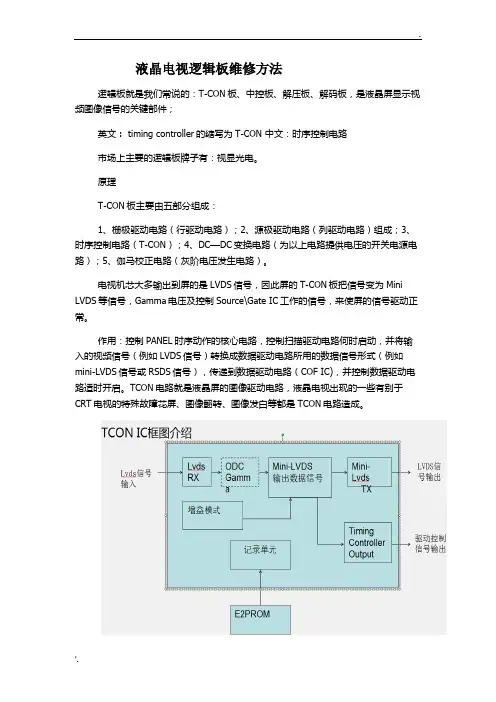

'. 液晶电视逻辑板维修方法

逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件；

英文 : timing controller的缩写为T-CON 中文：时序控制电路

市场上主要的逻辑板牌子有：视显光电。

原理

T-CON板主要由五部分组成：

1、栅极驱动电路（行驱动电路）；2、源极驱动电路（列驱动电路）组成；3、时序控制电路（T-CON）；4、DC—DC变换电路（为以上电路提供电压的开关电源电路）；5、伽马校正电路（灰阶电压发生电路）。

电视机芯大多输出到屏的是LVDS信号，因此屏的T-CON板把信号变为Mini

LVDS等信号，Gamma电压及控制Source\Gate IC工作的信号，来使屏的信号驱动正常。

作用：控制PANEL时序动作的核心电路，控制扫描驱动电路何时启动，并将输入的视频信号（例如LVDS信号）转换成数据驱动电路所用的数据信号形式（例如mini-LVDS信号或RSDS信号），传递到数据驱动电路（COF IC)，并控制数据驱动电路适时开启。TCON电路就是液晶屏的图像驱动电路，液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成。

.

'.

主要接入脚：

1、从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；

2、格式脚，控制电压符号是：SELLVDS或LVDS OPTION，格式控制电压为高、低电平；

3、屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。

TCON板电路主要由几部分组成：

1.TCON IC(必须的）

2.GAMMA IC（必须的）

3.PM IC （必须的）

4.GPM IC（OPTION)

5.LEVEL SHIFT IC(GOA屏专用）

逻辑板实物图

一直以来都被很多师傅误以为是不可维修的，主要是因为其相关资料太少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是.

液晶电视故障维修

目前市场上的液晶电视从10″到55″大约有十多种规格。同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。

国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。液晶电视电路均采用模块化结构。模块化是指将其中某部分或某几部分电路设计在一个电路板上。液晶电视通常由信号处理板、AV板、按键板、液晶屏、适配器或内置电源、DVD等组成。

首先看看液晶电视内部板块连接图：

故障排除方法 ：

图像类故障，基本上可以这样判断：

a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；

b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；

c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。

黑屏或白屏问题：

a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。

b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。 故障具体分析：

整机无电，显示黑屏

液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。数字板有开机电平而无24V 12V可以判断为电源板故障。此时可以将电源拆下来单独修理。维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载， 在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。仍然没有24V 12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。PFC功率因数电路无故障，测量输出整流二极管有没有损坏、大功率场效应管是否击穿、更换其激励振荡集成块。断开保护电路看输出是否正常，判断是否保护电路问题。

要维修液晶就要学会判断是那一部分有故障,这是第一步.以下就说说液晶电视的主要故障及

部位的判断.

1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光

驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.

2:出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触

不好).弟二是机内连线接触不好.

3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.

4:灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,"BIOS"IC和CPU之间接触不

良

液晶电视机保养

1：温度高：我们在客户家见到的机器不外乎墙挂和座架式两种摆放方式，但以我个人观察，

相同机型和购买时间相同的机器，挂墙的机器比座式的故障几率大，而且相同故障也早出1-2

年，这样看来，是和温度有关的，这种情况下，我修过的机器会装两个电脑风扇，以保证在

保修期内不会因温度高而返修。

2：抗腐蚀性：除了上面说的。歌厅，靠近厨房的机器比其他的机器故障率大，而且它们的毛

病都来源于接插件之间的金属表面的腐蚀，甚至还会导致双面板的铜眼腐蚀，产生这种现象

的源头当然是空气质量问题了，对于这种情况的维修，本人采用用导热硅脂密封又不影响散

热的方法。当然接插件的金属要用橡皮搽搽干净。

3：几乎所有的屏都会出现黑带，亮线的问题，修这个故障第一要有维修条件，维修完成后尽

量用导热硅脂涂多点在COF的模组IC上。因为这个问题也是温度引起。

下面我再说说我经常接触到的机器和故障现象和排除方法

1：上面说了，屏的问题（黑带，亮线）是最多的了，这种情况一般在没有维修条件下是做不

了的，只有依靠有技术和维修条件的了。

2 ：LG V6 V7的屏组件 的缓冲板是常坏件 现象是满屏杂点，也有些是满屏有规律的竖条，

这种故障可以更换一对缓冲板（就算一边坏，也是买一对。人家不会卖单个给你）或者测量

出哪一块IC坏，更换就可以了。

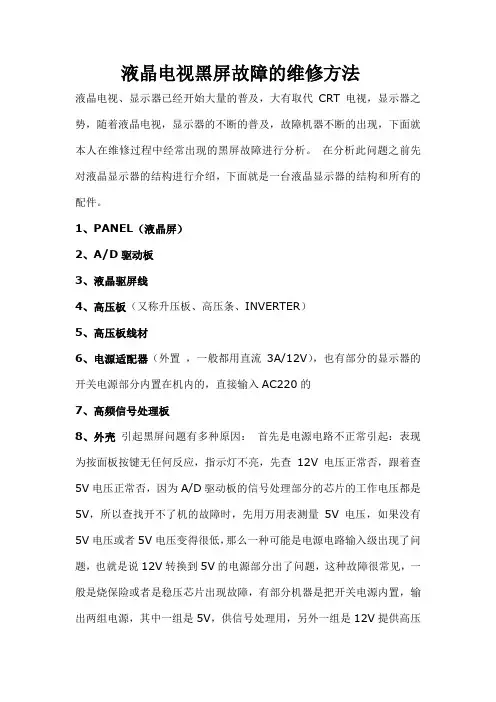

液晶电视黑屏故障的维修方法

液晶电视、显示器已经开始大量的普及，大有取代CRT电视，显示器之势，随着液晶电视，显示器的不断的普及，故障机器不断的出现，下面就本人在维修过程中经常出现的黑屏故障进行分析。 在分析此问题之前先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件。

1、PANEL（液晶屏）

2、A/D驱动板

3、液晶驱屏线

4、高压板（又称升压板、高压条、INVERTER）

5、高压板线材

6、电源适配器（外置 ，一般都用直流3A/12V），也有部分的显示器的开关电源部分内置在机内的，直接输入AC220的

7、高频信号处理板

8、外壳 引起黑屏问题有多种原因： 首先是电源电路不正常引起：表现为按面板按键无任何反应，指示灯不亮，先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的信号处理部分的芯片的工作电压都是5V，所以查找开不了机的故障时，先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，一般是烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压

板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。 另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换了MCU也解决不了问题，因为MCU是需要编程和写码的，在没办法找到原厂的AD驱动板替换的情况下，我们只能另寻途径找可以代换的A/D驱动板，市场上有好多地方都可以购买到，如果当地市场购买不到的话，可以在中华液晶网论坛上发帖看看，论坛上面有很多液晶方面的高手，或许可以购买到你需要的配件及找到你需要的资料。 第二种情况是电源正常，按面板的按键反应也正常，屏幕黑屏： 遇到这种故障就要充分发挥维修人员细心的本性，仔细观察，逐一排查，按键能正常起作用就说明A/D驱动板的MCU还是能正常工作，也就进一步说明电源部分工作还是正常的，黑屏是由于背光没有点亮，有可能是驱动背光的电路出现了问题，因此我们首先要把显示器连到主机开机检查，靠近屏幕仔细观察，如果看到显示很微暗的图象，就证明A/D驱动板的信号处理部分的电路是正常的，问题锁定在驱动背光的高压板及控制高压板开关的功能电路上，（注：高压板其实跟开关电源的工作原里一样，它是利用电子开关控制变压线圈充放电，在另一组线圈感应产生我们需要
