液晶电视维修十大经验

WORD格式-专业学习资料-可编辑

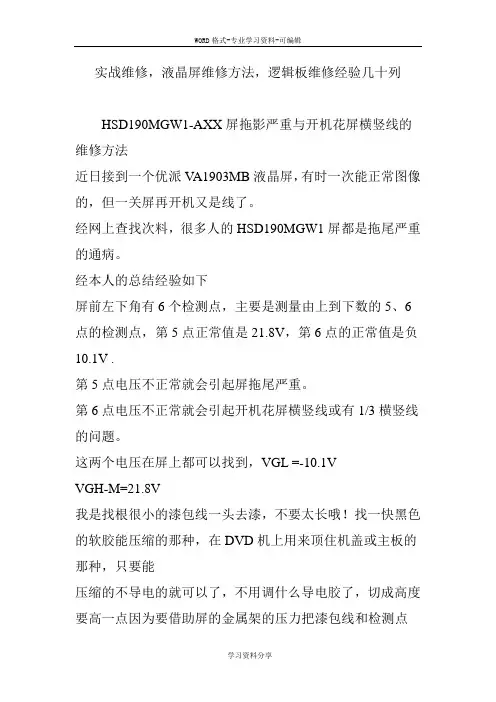

学习资料分享 实战维修，液晶屏维修方法，逻辑板维修经验几十列

HSD190MGW1-AXX屏拖影严重与开机花屏横竖线的维修方法

近日接到一个优派VA1903MB液晶屏，有时一次能正常图像的，但一关屏再开机又是线了。

经网上查找次料，很多人的HSD190MGW1屏都是拖尾严重的通病。

经本人的总结经验如下

屏前左下角有6个检测点，主要是测量由上到下数的5、6点的检测点，第5点正常值是21.8V，第6点的正常值是负10.1V .

第5点电压不正常就会引起屏拖尾严重。

第6点电压不正常就会引起开机花屏横竖线或有1/3横竖线的问题。

这两个电压在屏上都可以找到，VGL =-10.1V

VGH-M=21.8V

我是找根很小的漆包线一头去漆，不要太长哦！找一快黑色的软胶能压缩的那种，在DVD机上用来顶住机盖或主板的那种，只要能

压缩的不导电的就可以了，不用调什么导电胶了，切成高度要高一点因为要借助屏的金属架的压力把漆包线和检测点WORD格式-专业学习资料-可编辑

学习资料分享 接通。放的时候你找点

双面粘胶粘到软胶的一面上，放好漆包的和检测点的位置，然后把有粘胶的一面粘下去就好了。再用屏的金属架压住装上缧丝就OK了。

这块屏可能很多人都遇到过，图像反应巨慢！且色彩失真，论坛里也有前辈谈论过解决办法就是飞线VGH-M电压到屏，看似简单，难就难在玻璃屏上如何固定飞线，今日刚好花了50块钱回收一台19宽屏冠捷就是这个故障，看了论坛里前辈们用的是碳粉调和胶的办法，估计很多人都失败而放弃了！手里有导电银漆，本店以修本为主，修液晶为辅的业务，于是发挥了导电银漆的威力，终极解决这类故障！

1.HSD190MGW1-A00 REV:1屏，通电试机先是白屏然后慢慢色彩出现。最后到一定程度就是色彩失真

拆开盖位于屏的左下角有六个测试点，从上往下我量的电压为1.53V 0.78V 3.25V -9.9V -0.55V -9.93V。对照网上别人所测的电压，参考了下有几处不对，不知道他的是不是对的，我也不管这么多了，以从上往下第五组电压-0.45V，认为这组电压不对，便想飞线VGH-M 22V,飞线到V处。刷，OK。此前曾经修好过一个过样的屏。只是故障现象有所不同。现象为白屏，上半部三分之一处所测电压值分别为（最上面第一点）2.1V 2.0V,2.0V,2.4V,21.2V,2.4V，（注：从上往下），WORD格式-专业学习资料-可编辑

液晶电视屏维修

液晶电视屏维修范围到底是多少呢？液晶电视常见故障又有哪些呢？下面我们和液晶液晶屏维修中心一起来看看关于液晶屏维修方法吧。

一、开机出现无象无音，电源灯闪一下变成常亮，屏幕在开机瞬间闪一下白光，此故障多为背光驱动板损坏，也有可能是屏内的灯管损坏造成的。

二、出现开机一个时后花屏（马赛克），音正常，此现象弟一个是数字板不良（过孔不通或IC接触不好），弟二是机内连线接触不好。

三、开机三无，电源灯不亮，弟一个是电源板坏，弟二个是CPU部分工作不正常。

四、灯闪不能开机

CPU总线工作不正常或开机程序IC（BIOS）不良，“BIOS”IC和CPU之间接触不良。

五、电视屏出现黑带，亮线问题，需请专业的技术人员维修。阿里修专注维修，APP轻松解决您的维修难题。

六、出现满屏杂点、满屏有规律的竖条等故障，是屏组件的缓冲板损坏导致的，可以更换一对缓冲板（就算一边坏，也是买一对人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。

七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA电压瞬间有等故障，是PDP机器里面的Y板损坏了。

八、开机保护、亮度暗等故障，是PDP机器里的X板坏了。

九、屏有光，但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障，是PDPLCD里的逻辑板出现问题了。

十、暗带，线条等故障问题是最常见的，基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离，这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。

十一、开机有光，一会就无光，有声音，（SHARP）除外等现象，是屏组件逆变电路（高压板）出现问题了，而光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。

十二、液晶电视背光灯常见故障

1.背光灯在交流开机瞬间液晶屏幕亮一下就熄灭，此时，伴音，遥控，面板按键控制功能均正常此种现象为背光灯电路保护所致，原因多为背光灯升压板供电异常对于CCFL背光源电路，如果某一个背光灯管开路（常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护）或某根灯管断裂均可造成上述故障

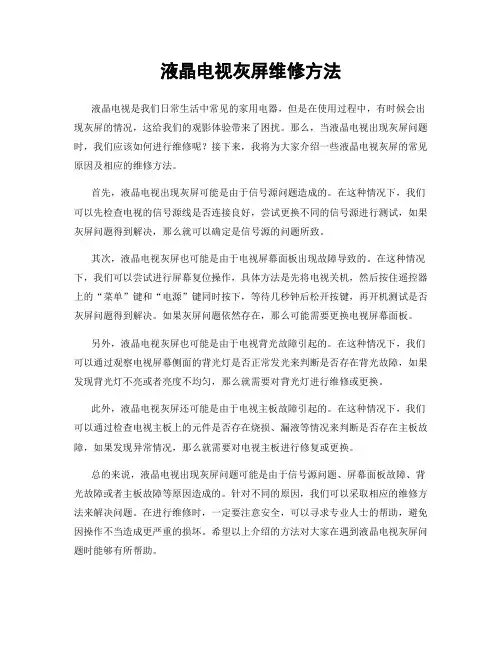

液晶电视灰屏维修方法

液晶电视是我们日常生活中常见的家用电器，但是在使用过程中，有时候会出现灰屏的情况，这给我们的观影体验带来了困扰。那么，当液晶电视出现灰屏问题时，我们应该如何进行维修呢？接下来，我将为大家介绍一些液晶电视灰屏的常见原因及相应的维修方法。

首先，液晶电视出现灰屏可能是由于信号源问题造成的。在这种情况下，我们可以先检查电视的信号源线是否连接良好，尝试更换不同的信号源进行测试，如果灰屏问题得到解决，那么就可以确定是信号源的问题所致。

其次，液晶电视灰屏也可能是由于电视屏幕面板出现故障导致的。在这种情况下，我们可以尝试进行屏幕复位操作，具体方法是先将电视关机，然后按住遥控器上的“菜单”键和“电源”键同时按下，等待几秒钟后松开按键，再开机测试是否灰屏问题得到解决。如果灰屏问题依然存在，那么可能需要更换电视屏幕面板。

另外，液晶电视灰屏也可能是由于电视背光故障引起的。在这种情况下，我们可以通过观察电视屏幕侧面的背光灯是否正常发光来判断是否存在背光故障，如果发现背光灯不亮或者亮度不均匀，那么就需要对背光灯进行维修或更换。

此外，液晶电视灰屏还可能是由于电视主板故障引起的。在这种情况下，我们可以通过检查电视主板上的元件是否存在烧损、漏液等情况来判断是否存在主板故障，如果发现异常情况，那么就需要对电视主板进行修复或更换。

总的来说，液晶电视出现灰屏问题可能是由于信号源问题、屏幕面板故障、背光故障或者主板故障等原因造成的。针对不同的原因，我们可以采取相应的维修方法来解决问题。在进行维修时，一定要注意安全，可以寻求专业人士的帮助，避免因操作不当造成更严重的损坏。希望以上介绍的方法对大家在遇到液晶电视灰屏问题时能够有所帮助。

液晶电视逻辑板的维修经验

文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]

逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。可以测试上屏电压，5V或12V看屏型号而定。再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。

逻辑板维修总结（检修思路）

一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；

二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；

三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；
