张力控制器的知识与特点

张力控制器的原理及应用张力控制器简介张力控制器是一种用于测量和控制物体表面或物体内部受力情况的装置。

它通过传感器和控制系统的配合，实时监测和调整物体的张力，以保证物体在运动或操作过程中保持稳定的受力状态。

张力控制器广泛应用于各个工业领域，包括纺织、造纸、印刷、包装等行业。

张力控制器的原理张力控制器的原理主要基于力学和电子技术。

在使用过程中，张力控制器通常由以下几个部分组成：1.传感器：用于实时检测物体的张力。

传感器常常采用应变片或扭簧等装置，通过测量变形量来间接测量物体的张力。

2.信号处理器：传感器检测到的信号会经过信号处理器进行放大和滤波，以确保信号的准确性和稳定性。

信号处理器通常由模拟电路或数字电路组成。

3.控制系统：根据传感器检测到的张力信号，控制系统会采取相应的控制策略来调整物体的张力。

控制系统通常由微处理器、PLC或其他类似的设备组成。

4.执行机构：根据控制系统的指令，执行机构会对物体施加或减小相应的张力，以达到预期的受力状态。

执行机构可以是电机、液压或气动系统等。

张力控制器的应用张力控制器在工业生产中的应用非常广泛，具有如下几个主要的应用领域：1. 纺织行业在纺织行业中，张力控制器能够实时监测和控制纱线或织带的张力，确保纱线在整个生产过程中保持稳定的状态。

通过精确地控制纱线的张力，可以避免纱线断裂、搭绞和团结等问题的发生，提高纺织品的质量。

2. 造纸行业在造纸行业中，张力控制器可以控制纸张或纸卷的张力，以确保纸张在运输和印刷过程中保持平整。

通过有效地控制纸张的张力，可以减少纸张因张力不均匀而产生的起皱、起翘等问题，提高纸张的质量。

3. 印刷行业在印刷行业中，张力控制器能够监测和控制印刷网或印刷版的张力，以确保印刷过程中的精确和一致性。

通过精确地控制印刷网或印刷版的张力，可以避免印刷品因张力不均匀而产生的色差、印刷模糊等问题，提高印刷品的质量。

4. 包装行业在包装行业中，张力控制器能够监测和控制包装材料或包装带的张力，确保包装过程中的稳定性和安全性。

上海宇廷电工系统化有限公司张力控制器基本介绍张力控制器（Tension controller）是一种由单片机或者一些嵌入式器件及外围电路开发而成的系统，是一种控制仪表，它可以直接设定要求控制的张力值，然后直接输入张力传感器的信号（一般为毫伏级别）作为张力反馈值，通过比较得出偏差后，输入到PID等控制器进行处理，最好输出给外围执行机构去控制，最终达到偏差最小，系统响应最快的目的。

工作原理：线圈静止型磁粉离合器和磁粉制动器是控制输入电流，达到改变输出转钜的自动化器件。

当线圈不通电时，输入轴旋转，磁粉在离心力的作用下，压附于夹环内壁，输出轴与输入轴没有接触，此时，为空转状态。

当线圈通电时，磁粉在磁力线作用下产生磁链，从而使输出轴与输入轴成为一刚体而旋转，并在超载时产生滑差，此时为工作状态。

从而达到传递扭矩的目的。

主要应用：手动张力控制器是根据收料或放料卷径的变化，人工调整离合器或制动器的励磁电流，从而获得一定的张力。

半自动张力控制器又称卷径式张力控制器，控制器能自动检测出收料或放料的卷径，并根据设定的目标张力及测量卷径，自动调整离合器或制动器的励磁电流来控制卷料的张力。

全自动张力控制器能测量卷料的实际张力，并根据设定的目标张力及实测张力经PID运算后自动调整离合器或制动器的励磁电流来控制卷料的张力。

全自动张力控制器具有极高的张力控制精度，适用于对张力控制精度要求较高的场合使用。

接线方法：自动张力控制器接线图，连接方法介绍，张力控制系统配套仪器除了张力控制器外，还有张力传感器、磁粉制动器、磁粉离合器等重要元件。

张力控制器接线注意事项说明：1、输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、动力电源等强电线，以避免产生信号干扰等情况。

2、注意，输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电，否则将会烧毁整个仪器。

3、按正确的接线图将张力传感器信号接好，如果需要接双只张力传感器时，必须注意信号极性不能接错，否则显示的测量值将会不精确的。

张力控制器工作原理
张力控制器是一种用于控制连续柔性物料（如纸、膜、钢带等）张力的设备，其工作原理主要包括张力传感器、控制系统和执行器三个部分。

1. 张力传感器：张力传感器通常安装在物料传送路径上，通过测量物料在传送过程中的张力变化来获取实时的张力信号。

常用的张力传感器有压力传感器、光电传感器等。

传感器将测量到的张力信号转换为电信号，输入给控制系统。

2. 控制系统：控制系统接收到张力传感器传来的电信号后，进行信号处理和计算，并根据设定的张力目标值进行比较。

根据比较结果，控制系统会通过补偿设计好的控制算法，调节执行器的输出，以实现对物料张力的控制。

常用的控制器有PID
控制器等。

3. 执行器：执行器根据控制系统的指令，调节张力控制设备的工作状态来实现对物料张力的调节。

常用的执行器有电机、气缸等。

执行器通过改变传送物料的速度、张力轮的压力等方式，调节张力控制设备的工作状态，从而实现对物料张力的控制。

通过不断调节执行器的输出，控制系统可以实时监控和调节物料的张力，保持其在一个可控的范围内。

这种张力控制器工作原理通过不断反馈和调节的方式，可以有效地保证连续柔性物料的拉伸、切割、卷取等工艺过程中的张力稳定性，提高生产质量和效率。

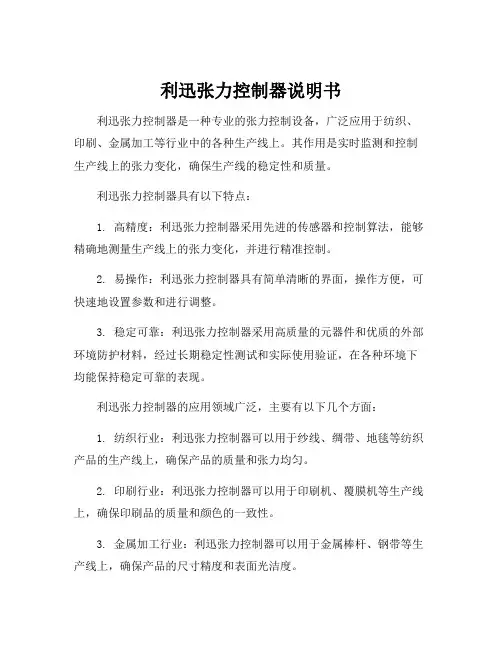

利迅张力控制器说明书利迅张力控制器是一种专业的张力控制设备，广泛应用于纺织、印刷、金属加工等行业中的各种生产线上。

其作用是实时监测和控制生产线上的张力变化，确保生产线的稳定性和质量。

利迅张力控制器具有以下特点：1. 高精度：利迅张力控制器采用先进的传感器和控制算法，能够精确地测量生产线上的张力变化，并进行精准控制。

2. 易操作：利迅张力控制器具有简单清晰的界面，操作方便，可快速地设置参数和进行调整。

3. 稳定可靠：利迅张力控制器采用高质量的元器件和优质的外部环境防护材料，经过长期稳定性测试和实际使用验证，在各种环境下均能保持稳定可靠的表现。

利迅张力控制器的应用领域广泛，主要有以下几个方面：1. 纺织行业：利迅张力控制器可以用于纱线、绸带、地毯等纺织产品的生产线上，确保产品的质量和张力均匀。

2. 印刷行业：利迅张力控制器可以用于印刷机、覆膜机等生产线上，确保印刷品的质量和颜色的一致性。

3. 金属加工行业：利迅张力控制器可以用于金属棒杆、钢带等生产线上，确保产品的尺寸精度和表面光洁度。

利迅张力控制器的使用方法：1. 设置控制参数：利迅张力控制器的控制参数包括张力上限、下限、升降速度等，在使用前需要根据生产线的实际需求进行设置。

2. 安装传感器：利迅张力控制器的传感器需要安装在生产线上，确保能够取得准确的张力测量值。

3. 启动控制功能：启动利迅张力控制器的控制功能后，即可实现张力的实时监测和控制，保证生产线上的质量和稳定性。

利迅张力控制器的维护：1. 定期维护：利迅张力控制器需要定期进行清洁和维护，确保设备的正常运行和稳定性。

2. 及时更换元器件：若设备出现故障或元器件老化，需要及时更换，以免影响生产线的正常运行。

3. 做好防护措施：利迅张力控制器需要做好防护措施，避免受到物理碰撞、电磁干扰等影响。

综上所述，利迅张力控制器是一款高精度、稳定可靠的张力控制设备，广泛应用于各种生产线上，可以有效确保生产线的稳定性和质量。

张力控制器原理
张力控制器的原理是利用控制电动机的工作电流来实现对张力的精确控制。

其内部包含了传感器、控制电路和执行器三个主要部分。

首先，传感器用于测量被控制物体上的张力。

常用的传感器包括张力传感器和压力传感器。

张力传感器可以通过测量被控制物体或张力传送装置上的位移、应变或压力信号来间接测量张力的大小。

压力传感器则直接测量受力物体上的压力。

其次，控制电路负责处理传感器传递过来的信号，并根据预设的控制策略计算出控制电机需要的工作电流。

控制电路通常由微处理器或者专用的控制芯片组成，可以实现对张力的精确控制和调节。

最后，执行器通过控制电路输出的工作电流来驱动电动机，从而实现对被控制物体的张力调节。

电动机的运动会改变传送装置或张力装置的位置或形态，进而改变被控制物体上的张力。

张力控制器的工作原理可以简单归纳为：传感器测量张力信号→控制电路处理信号并计算出控制电机需要的工作电流→执行器根据工作电流驱动电动机调整被控制物体上的张力。

通过不断地采集和处理张力信号并输出相应的控制电流，控制器可以实现对张力的精确和稳定的控制。

张力控制器的工作原理张力控制器（Tension Controller）是一种用于调节张力的控制设备，广泛应用于纺织、包装、印刷、塑料制造等行业中的张力控制过程。

它通过监测张力的变化，并通过相应的反馈机制来控制张力，从而实现对材料的稳定张力控制。

本文将详细介绍张力控制器的工作原理，并分点列出如下内容：1. 张力的定义：张力是指材料在受到外力作用下的拉力或拉伸程度。

在张力控制过程中，我们通常关注的是材料的线性密度和应变变化等因素。

2. 张力控制器的组成部分：张力控制器主要由传感器、控制器和执行器组成。

其中，传感器用于测量材料的张力，控制器通过处理传感器输入的数据并生成控制信号，执行器则根据控制信号来调节张力。

3. 传感器的工作原理：传感器通过不同的原理来测量材料的张力。

常见的传感器包括压电传感器、光电传感器和尺寸传感器等。

以光电传感器为例，它通过测量材料上的光反射量来间接反映张力的大小。

4. 控制器的工作原理：控制器接收传感器传输的信号，并根据设定的控制策略来生成控制信号。

其中，控制策略可以基于PID（比例-积分-微分）控制算法或者其他自适应控制算法。

通过不断地与传感器数据进行比较和调整，控制器能够实现精确的张力控制。

5. 执行器的工作原理：执行器根据控制器发送的控制信号来调节张力。

常见的执行器包括电机、液压缸和气动缸等。

以电机为例，控制器通过调整电机的转速和扭矩，来控制驱动轮的张力，从而影响材料的张力状态。

6. 张力控制器的应用：张力控制器在工业生产中有着广泛的应用。

在纺织行业，张力控制器可用于控制纱线、织物等在纺织过程中的张力，从而确保产品的质量。

在包装行业，张力控制器能够稳定调节包装材料的张力，保证产品在包装过程中的平整度。

在印刷行业，张力控制器能够有效地控制印刷材料的张力，提高印刷品的精度和品质。

7. 张力控制器的优势和挑战：张力控制器具有调节范围广、响应速度快、精度高等优点，在工业应用中得到了广泛的认可。

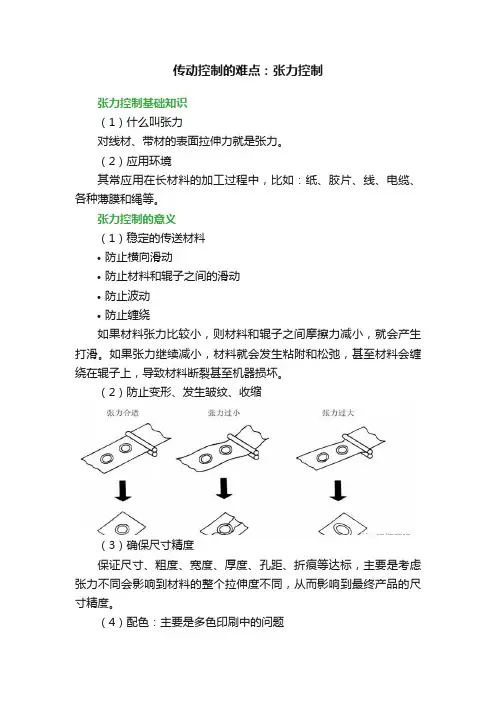

传动控制的难点：张力控制张力控制基础知识（1）什么叫张力对线材、带材的表面拉伸力就是张力。

（2）应用环境其常应用在长材料的加工过程中，比如：纸、胶片、线、电缆、各种薄膜和绳等。

张力控制的意义（1）稳定的传送材料•防止横向滑动•防止材料和辊子之间的滑动•防止波动•防止缠绕如果材料张力比较小，则材料和辊子之间摩擦力减小，就会产生打滑。

如果张力继续减小，材料就会发生粘附和松弛，甚至材料会缠绕在辊子上，导致材料断裂甚至机器损坏。

（2）防止变形、发生皱纹、收缩（3）确保尺寸精度保证尺寸、粗度、宽度、厚度、孔距、折痕等达标，主要是考虑张力不同会影响到材料的整个拉伸度不同，从而影响到最终产品的尺寸精度。

（4）配色：主要是多色印刷中的问题（5）材料卷起避免发生褶皱、横向偏移、产生间隙，确保牢固性和卷径。

主要用在将一定长度的材料卷成预定卷径的卷筒。

张力控制方式（1）手动张力控制方式手动张力控制就是在收卷和放卷过程中，通过人工分阶段调整张力的幅值，以满足不同阶段的张力控制。

由于采用人工调节，而且分不同的步长，其无法保证整个过程中张力的恒定。

由于张力采用人工调节，一般为电位器模式，其张力的调节精度比较差。

一般应用在张力控制精度要求不是很高，自动化程度要求不高的场合。

（2）卷径检测式张力控制方式所谓卷径检测方式就是在变频器收卷和放卷过程中，自动检测卷径的变化，并实时调整收卷和放卷的力矩的方法。

其又称为半自动式张力控制或者是张力开环控制。

问题：由于受到执行机扭矩变化、线性和机械损耗等影响，张力绝对控制精度不高。

应用场合：多用在用户无法安装张力反馈装置的场合。

（3）全自动张力控制方式全自动张力控制方式实际上就是张力闭环控制，其对应张力控制系统内部有张力传感器。

其实际控制模式为张力的PID控制器。

对于该种控制方式，当PID参数调节不当时，其跟踪效果会比较差，特别是系统内部出现一个比较大的扰动时，会出现一个很长的调节过程，影响整个系统的稳定。

张力控制器原理张力控制器（Tension controller）是一种用于控制张力的自动化设备。

它广泛地应用在纺织、印刷、拉伸、包装以及造纸等行业中。

张力控制器的主要作用是通过检测被控物体的张力并根据预设的参数进行调节，以达到所需的张力控制。

1.传感器检测：系统通过安装在张力控制线路上的传感器来检测被控物体的张力。

传感器通常采用负载细微压变法、压电效应、电感效应等原理，能够实时测量张力信号并转化为电信号。

2.电信号放大与调理：传感器输出的电信号需要经过放大和调理的处理，以便使得信号能够被控制器读取并进行后续的计算和分析。

通常，放大和调理的方法包括滤波、放大、线性化等。

3.控制器计算：张力控制器通过对传感器输出的信号进行计算和比较，得出当前实际张力与预设张力之间的差异。

控制器通常采用微处理器或者PLC等计算设备，能够根据设定的参数对实际张力进行调整。

4.控制信号产生：根据计算得出的实际张力差异，控制器会产生相应的控制信号。

这些信号可以是电流、电压、气体或者液体等形式，用于调节被控张力装置的运动或者力度。

5.被控张力装置调节：根据控制信号，被控张力装置会作出相应的调整，以达到所需的张力水平。

常见的张力装置包括张力滚筒、张力传动装置等。

通过控制这些装置的运动或者力度，可以实现对被控物体的张力控制。

6.反馈调整：在实际应用中，为了更好地控制张力，通常会添加反馈机制。

控制器可以通过反馈传感器实时监测被控物体的张力，并根据实时的反馈信号进行调整，以实现更加精确的张力控制。

张力控制器的工作原理基本上可以概括为传感器检测、电信号调理、控制器计算、控制信号产生、被控张力装置调节和反馈调整等步骤。

通过对这些步骤的协调和控制，张力控制器能够实现对被控物体的张力精确控制，以满足不同应用领域的需求。

张力控制器的作用
张力控制器是一种用于控制和调整物体的张力或拉力的装置。

它可以对物体施加或减小张力，使其达到预定的需求。

张力控制器的作用有以下几点：
1. 控制物体的张力：张力控制器可以根据需要调整物体上的张力，确保物体的稳定和正常运行。

在一些需要保持恒定张力的应用场景中，如纺织、造纸、印刷等行业，张力控制器能够实时监测并调整物体的张力，使其保持在设定的数值范围内。

2. 保护物体：张力控制器可以防止物体因受到过大的张力而损坏或断裂。

当物体受到外部拉力或重力的作用时，张力控制器可以实时调整物体的张力，使其始终处于合适的张力范围内，避免过度拉伸或断裂。

3. 提高生产效率：张力控制器可以自动监测和调整物体的张力，从而实现自动化生产和提高生产效率。

它可以根据生产过程中物体的速度和张力变化，自动调整张力控制器的输出，使生产过程更加稳定和高效。

4. 提高产品质量：通过控制和调整物体的张力，张力控制器可以确保产品的质量稳定。

在一些需要精确操作和控制张力的行业中，如电子元器件制造、塑料薄膜制造等,张力控制器可以
保证产品的制造质量和一致性。

综上所述，张力控制器在工业生产和科学研究中有着广泛的应
用，可以用于控制和调整物体的张力，保护物体、提高生产效率和产品质量。

张力控制器操作说明1.张力控制器的基本原理2.张力控制器的主要构成张力控制器主要由控制器、感应器和执行器三个部分组成。

其中，控制器负责接收感应器的信号，并根据设定值计算出控制信号；感应器负责检测被处理材料的张力，并将信号传输给控制器；执行器根据控制信号调整卷取或放线装置的工作状态，从而实现对材料张力的控制。

3.张力控制器的操作步骤（1）接通电源并设置参数：将张力控制器连接到电源，根据实际需要设置相关参数，例如材料类型、材料宽度、张力范围等。

（2）安装感应器：根据设备的不同，感应器可以安装在卷取装置或放线装置上。

确保感应器与材料接触良好，并调整感应器的灵敏度，使其能够准确检测到材料的张力。

（3）调整控制器：根据实际情况，调整控制器的工作模式，例如手动模式或自动模式。

手动模式下，操作人员可以通过调节控制器上的按钮或旋钮来实时调整张力；自动模式下，控制器将根据设定值自动调整张力。

（4）监测和调整：在操作过程中，持续监测材料的张力，并根据实际需要进行调整。

如果张力偏高，可以适当减小卷取或放线速度；如果张力偏低，可以适当增加速度或调整卷取或放线装置的工作方式。

（5）记录和分析：定期记录张力控制器的工作参数和材料的张力情况，并进行分析。

根据分析结果，优化操作参数和设备设置，以提高生产效率和产品质量。

4.张力控制器的维护和保养（1）定期检查感应器和控制器的连接线路，确保其正常工作，避免出现松动或短路的情况。

（2）保持操作环境的清洁和干燥，避免灰尘或湿气对设备的影响。

（3）定期进行润滑，确保张力控制器的机械部件正常运转。

（4）定期清洁传感器，以确保其能够准确检测材料的张力。

（5）定期校正控制器，以保证其工作的准确性和可靠性。

总结：张力控制器是一种用于控制张力的设备，在印刷、纺织、电子、包装等行业具有广泛的应用。

其操作相对简单，只需按照步骤进行设置和调整即可。

同时，良好的维护和保养也能够延长设备的使用寿命，提高工作效率和产品质量。

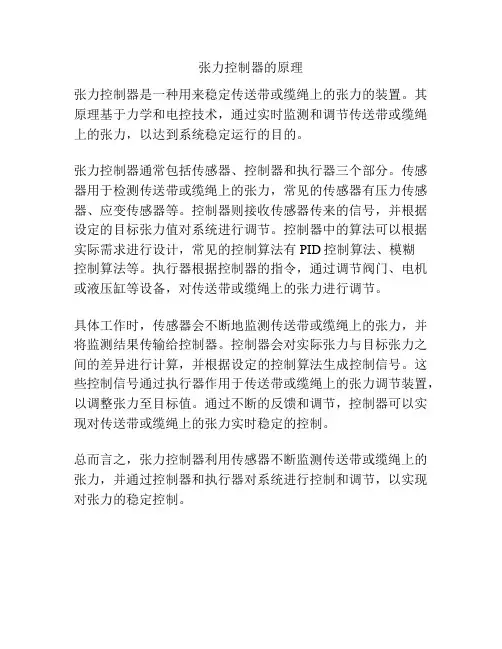

张力控制器的原理
张力控制器是一种用来稳定传送带或缆绳上的张力的装置。

其原理基于力学和电控技术，通过实时监测和调节传送带或缆绳上的张力，以达到系统稳定运行的目的。

张力控制器通常包括传感器、控制器和执行器三个部分。

传感器用于检测传送带或缆绳上的张力，常见的传感器有压力传感器、应变传感器等。

控制器则接收传感器传来的信号，并根据设定的目标张力值对系统进行调节。

控制器中的算法可以根据实际需求进行设计，常见的控制算法有PID控制算法、模糊
控制算法等。

执行器根据控制器的指令，通过调节阀门、电机或液压缸等设备，对传送带或缆绳上的张力进行调节。

具体工作时，传感器会不断地监测传送带或缆绳上的张力，并将监测结果传输给控制器。

控制器会对实际张力与目标张力之间的差异进行计算，并根据设定的控制算法生成控制信号。

这些控制信号通过执行器作用于传送带或缆绳上的张力调节装置，以调整张力至目标值。

通过不断的反馈和调节，控制器可以实现对传送带或缆绳上的张力实时稳定的控制。

总而言之，张力控制器利用传感器不断监测传送带或缆绳上的张力，并通过控制器和执行器对系统进行控制和调节，以实现对张力的稳定控制。

全自动张力控制器原理
张力控制器对在两个加工设备之间作连续运动或静止的被加工材料所受的张力进行自动控制的技术。

在各种连续生产线上，各种带材、线材、型材及其再制品，在轧制、拉拔、压花、涂层、印染、清洗以及卷绕等工序中常需要进行张力控制。

张力控制可以是恒张力控制，也可以是变张力控制。

自动恒张力控制器的工作原理为两只张力检测器测量到实际目标（即测量张力），与人为设定设定所需的工作张力（即设定张力）相比较，如果两个比较的张力相等时，张力控制仪不调节输出比例，而两个比较的张力不等时，张力控制器将判断测定张力大于或小于设定而相应的减小或增大输出比例，从而使测量张力与设定张力保持动态平衡来实现恒张力。

张力控制器的作用包括如下几点：
①保证连续生产加工过程能正常进行，即保证被加工材料在连续生产线的各部位上秒流量相等，从而达到既不堆料也不拉断的要求；
②保证被加工产品的质量，如尺寸精度（厚度、宽度、截面形状等）、平直度、卷绕松紧、外形以及材质性能等达到标准要求。

张力控制系统往往是张力传感器和张力控制器的一种系统集成，其作用主要是实现辊间的同步，收卷和放卷的均匀控制。

张力控制器原理张力控制器是一种用于控制张力的装置，广泛应用于纺织、印刷、包装等行业中的生产线。

它的主要原理是通过感应张力信号，并通过控制系统对张力进行实时调节，以确保生产线上的物料保持稳定的张力状态。

我们来了解一下张力的概念。

张力是指物体受到的拉力或拉伸力，是一个物体内部各点相互作用的结果。

在生产线上，物料在传送过程中会受到张力的作用，如果张力不稳定，会导致物料的变形、断裂或产生皱纹，从而影响生产线的正常运行和产品的质量。

张力控制器的原理是基于张力传感器和控制系统的配合工作。

张力传感器通常安装在生产线上的张力滚筒或张力辊上，通过测量滚筒上物料的张力信号来实时监测张力的变化情况。

张力传感器将测量到的张力信号转化为电信号，并传送给控制系统。

控制系统是张力控制器的核心部分，它接收来自张力传感器的信号，并根据预设的张力设定值进行比较和计算。

控制系统通过调节驱动装置（如电机或气缸）的输出信号来改变滚筒的转动速度，从而调节物料的张力。

当测量到的张力信号与设定值有偏差时，控制系统会根据一定的算法进行计算和调整，使滚筒上物料的张力保持在预设范围内。

在实际应用中，张力控制器还可以根据不同的物料特性和生产需求进行参数设置。

例如，对于薄膜类物料，由于其本身的柔软性，需要较小的张力控制范围；而对于纸张类物料，由于其较大的刚性，需要较大的张力控制范围。

因此，根据不同的物料特性，可以通过调整张力设定值和控制算法来实现最佳的张力控制效果。

张力控制器的应用可以提高生产线的稳定性和效率，减少物料的浪费和损坏。

例如，在印刷行业中，张力控制器可以保证印刷机上的印刷纸张在传送过程中保持稳定的张力，从而避免纸张的变形和印刷质量的下降。

在包装行业中，张力控制器可以确保包装材料在封装过程中的张力恒定，避免包装袋的破裂和产品的损坏。

张力控制器是一种通过感应张力信号并实时调节的装置，可以保持生产线上物料的稳定张力状态。

它的原理是基于张力传感器和控制系统的配合工作，通过调节驱动装置的输出信号来改变滚筒的转动速度，从而实现对张力的调控。

张力控制器操作说明张力控制器操作说明1.引言本文档是针对张力控制器的操作说明，旨在帮助用户正确使用该设备。

在使用本设备之前，请务必仔细阅读本操作说明。

2.设备概述张力控制器是一种用于控制张力的设备，主要用于各类张力控制场合。

本设备具有以下主要特点：●高精度：能够精确控制张力的大小；●稳定性：能够稳定地维持张力的设定值；●易操作：简单的界面和控制方式；●多功能：可根据实际需求进行相关参数的调节。

3.安装a.放置设备：将设备放置在平稳的地面或安装在固定结构上。

b.连接电源：将电源线插入设备的电源插孔，并将另一端插入适配器或电源插座。

c.连接感应器：根据实际需要，将感应器与设备的相应接口连接。

4.界面说明a.显示屏：设备配备了液晶显示屏，用于显示相关参数和操作状态。

b.按钮：设备的操作按钮包括上、下、确认和取消按钮，用于设置和确认相关参数。

c.输入接口：设备提供了多个输入接口，用于连接外部设备。

5.操作步骤a.打开设备：按下电源按钮，设备开始运行。

b.设定张力值：通过操作界面的上下按钮设置所需的张力值。

c.确认设置：按下确认按钮，设备保存并开始控制张力。

6.参数调节a.界面操作：通过界面上的设置选项，可以调节相关的参数，如灵敏度、反馈系数等。

b.外部接口：可以通过外部接口连接电脑或其他设备，使用专门的调节软件来进行参数调节。

7.故障排除a.电源故障：检查电源线是否插紧，插头是否损坏。

b.显示屏故障：重启设备。

c.控制张力不准确：检查感应器是否正确连接，是否存在外部干扰等。

8.附件本文档涉及的附件包括设备安装图纸、电源适配器说明书等，详见附件部分。

9.法律名词及注释1.张力：指物体受到的拉力或压力。

2.控制器：指用于控制某个设备或系统运行的装置。

1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。

反应到电机轴即能控制电机的输出转距。

2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力的PID控制，要加张力传感器。

而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。

肯定会影响生产出产品的质量。

用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

二．张力控制变频收卷在纺织行业的应用及工艺要求1．传统收卷装置的弊端纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。

传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。

而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。

尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。

在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。

2．张力控制变频收卷的工艺要求* 在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

* 在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

* 在加速、减速、停止的状态下也不能有上述情况出现。

* 要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

3．张力控制变频收卷的优点* 张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿.* 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等.* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。

张力控制器操作说明张力控制器操作说明1、引言本文档是关于张力控制器的详细操作说明，包括了器件的基本概述以及使用方法。

通过阅读本文档，用户将能够准确地了解张力控制器的功能和操作步骤。

请您在使用前仔细阅读本文档，并按照操作步骤进行操作。

2、产品概述张力控制器是一种用于控制电缆或绳索等线性材料张力的设备。

它通过调整输出力来实现对线性材料的张力控制，从而确保材料在运动过程中的稳定性和准确性。

3、产品特点张力控制器具有以下特点：3.1 高精度控制：能够精确调节张力大小，确保线性材料的稳定性。

3.2 大范围调节：能够适应不同种类及规格的线性材料，满足不同用户的需求。

3.3 易于操作：设备控制简单，操作方便，用户无需专业培训即可上手操作。

3.4 多种安全保护功能：具备过载保护、过热保护、紧急停止等功能，确保设备使用安全。

4、安装4.1 选择合适的安装位置：安装位置应稳固可靠，保证设备在运行过程中不会发生晃动。

4.2 固定设备：使用螺栓或其他固定装置将设备固定在安装位置上。

5、连接线性材料5.1 将线性材料通过张力控制器的导线通道。

5.2 确保线性材料连接牢固，避免发生松动导致误差。

6、调节张力6.1 打开设备电源，将设备调到待机状态。

6.2 调节控制面板上的张力调节旋钮，逐步调整输出张力大小。

6.3 监测线性材料的张力变化，根据需要进行微调。

7、常见故障排除7.1 故障现象：设备无法启动。

解决方法：检查电源是否连接正常，确认电源开关是否打开。

7.2 故障现象：设备运行中断。

解决方法：检查线性材料是否被卡住，清理卡住的地方，确保材料畅通。

附件：本文档无附件内容。

法律名词及注释：张力：指物体在受到外力作用下，产生的抗力大小。

张力控制器技术用途分析张力控制器的张力控制方法是通过霍尔开关检测收卷或放卷的运行脉冲数，当脉冲计数到达控制控制器预置脉冲时张力输出递增或递减一个单位，从而实收卷或放卷的锥度张力控制。

该张力控制器主电路采用恒电流开关替换了常规的笨重变压器供电更电路故具有重量轻、体积小、恒电流精度高等特点控制器操作面板采用微触开关使操作为简便，输出电流采用LED 数码管使显示更为直观。

该产品可以设置成手动张力控制、收卷锥度张力控制、放卷锥度张力控制方式，可适用于各种印刷机械做收卷放卷半自动张力控制。

1. 张力控制器适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。

2. 作为过载器，张力控制器用在发动机、电动机、电动结构、液压元件、减速器等动力机械中作转矩测量时的加载装置。

3. 无级调速，张力控制器配上传感器及控制线路便可实现无级调速，特别对高转速时速度的微调和中小功率的调速系统。

4.过载保护之中，当工作系统发生意外，转矩超载时，离合器自动打滑，从而保护机械设备和原动力。

张力控制器缓冲启动，停止用利用连结时的圆滑特性及定转矩特性之缓冲效果，加速度一定及不发生冲击的尖峰转矩。

东叶机电有限公司（凯瑞达工控）成立于2000年，专业从事研发、生产和销售张力控制器、纠偏控制器、超声波纠偏、张力检测器、跟线纠偏等工控自动化产品，是工业运动控制、卷材控制的专家。

公司自主研发的KRD（凯瑞达）全自动张力控制系统和伺服纠偏控制系统，性能强大，质量稳定，处于国内最尖端的水平，在包装、印刷、标签、造纸、塑料、线缆、无纺布、轮胎和橡胶等行业之中已广泛应用。

张力控制器适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。

作为过载器，张力控制器用在发动机、电动机、电动结构、液压元件、减速器等动力机械中作转矩测量时的加载装置。
