1 第1章 电路模型和电路定律
三、单项选择题
1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）
A、一定为正值 B、一定为负值 C、不能肯定是正值或负值
2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）
A、6V B、－6V C、14V
3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）
A、Riu B、Riu C、
iRu
4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）
A、200Ω B、－200Ω C、±200Ω
5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）
A、10V B、20V C、30V
6、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A、储存电场能量 B、储存磁场能量 C、耗能
7、理想电压源和理想电流源间（ B ）
A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系
8、当恒流源开路时，该恒流源内部（ B ）
A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗
9、图示电路中5V电压源发出的功率P等于（ A ）
A）15W B）－15W
C）30W D）－30W
五、计算分析题
1、图1.1所示电路，已知U=3V，求R。（2Ω）
2、图1.2所示电路，已知US＝3V，IS＝2A，求UAB和I。（3V、5A）
3、图1.3所示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，1mA 2KΩ + 10V － 4KΩ ＋

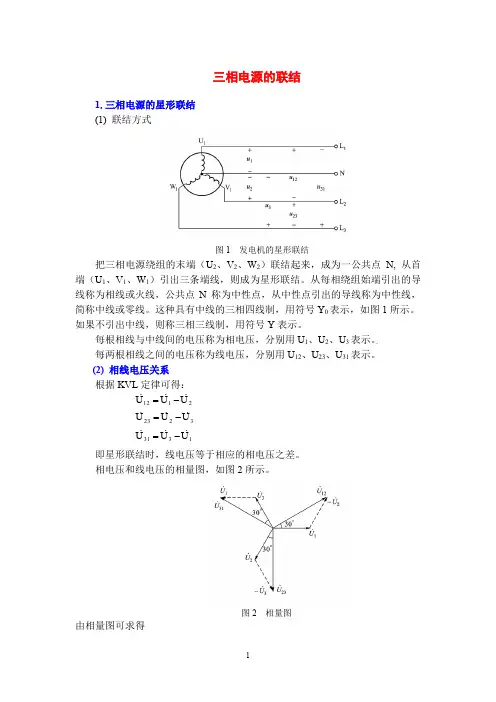

1 三相电源的联结
1.三相电源的星形联结
(1) 联结方式
图1 发电机的星形联结
把三相电源绕组的末端（U
2、V
2、W
2）联结起来，成为一公共点N, 从首
端（U
1、V
1、W
1）引出三条端线，则成为星形联结。从每相绕组始端引出的导
线称为相线或火线，公共点N称为中性点，从中性点引出的导线称为中性线，
简称中线或零线。这种具有中线的三相四线制，用符号Y
0表示，如图1所示。
如果不引出中线，则称三相三线制，用符号Y表示。
每根相线与中线间的电压称为相电压，分别用U
1、U
2、U
3表示。
。
每两根相线之间的电压称为线电压，分别用U
12、U
23、U
31表示。
(2) 相线电压关系
根据KVL定律可得：
2112UUU
3223UUU
1331UUU
即星形联结时，线电压等于相应的相电压之差。
相电压和线电压的相量图，如图2所示。
图2 相量图
由相量图可求得
2 ，
10
112330cos2UUU且线电压。超前比相应相电压30
112UU
同理可得 。超前，30
2232233UUUU
。超前，30
33133
31UUUU
我们若用U
l表示线电压，用U
p表示相电压，则一般关系式为
P3UU
l 即星形联结时线电压等于相电压的3倍，。超前相应的且0
P30UU
l
由上分析可知，三相四线制供电系统)(
0接法Y可供给两种电压：相电压和线
电压。
市电既能供给照明用的220V相电压，也能供给动力用的380V线电压。
对于三相三线制，电源只能供给一种电压，后面将会分析这种接法，它只适
用于三相对称负载的情况。
三相电源通常接成星形, 在一些情况下也可接成三角形，如煤矿井下照明。
(3). 星形联结的优点
(a) 采用星形联结时，发电机绕组的电压较低（若同样输出380V的线电压，
采用星形联结时绕组电压为220V；而采用三角形联结时绕组电压为380V，绝缘
等级也较低；
1 中篇 模拟电子技术基础
第五章 半导体二极管、晶体管和场效应管
一、填空题
1、N型半导体是在本征半导体中掺入极微量的 五 价元素组成的。这种半导体内的多数载流子为 自由电子 ，少数载流子为 空穴 ，定域的杂质离子带 正 电。
2、双极型三极管内部有 基 区、 发射 区和 集电 区，有 发射 结和 集电 结及向外引出的三个铝电极。
3、PN结正向偏置时，内、外电场方向 相反 ，PN结反向偏置时，内、外电场方向 相同 。
4、二极管的伏安特性曲线上可分为 死 区、 正向导通 区、 反向截止 区和
反向击穿 区四个工作区。
5、用指针式万用表检测二极管极性时，需选用欧姆挡的 R×1k 档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的 阴 极；与黑表棒相接触的电极是二极管的 阳 极。检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被 击穿 ；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经 老化不通 。
6、双极型三极管简称晶体管，属于 电流 控制型器件，单极型三极管称为
MOS管，属于 电压 控制型器件。MOS管只有 多数 载流子构成导通电流。
7、场效应管是利用外加电压产生的 电场 来控制漏极电流的大小的。
二、判断正误
1、P型半导体中定域的杂质离子呈负电，说明P型半导体带负电.。 （ × ）
2、晶体管和场效应管一样，都是由两种载流子同时参与导电。 （ × ）
3、用万用表测试晶体管好坏和极性时，应选择欧姆档R×10K档位。 （ × ）
4、PN结正向偏置时，其内电场和外电场的方向相同。 （ × ）
5、无论在任何情况下，三极管都具有电流放大能力。 （ × ）
1 《学习指导与练习》上的题（P34）
二、单项选择题
1.三相对称电动势的特点是（ ）。【D】
A. 频率、最大值、有效值、相位都相等
B. 相位是否相等要看计时起点的选择
C. 交流电的三个要素都相等
D. 频率、最大值、有效值都相等，且相位互差120°
2. 对三相对称电动势的说法正确的是（ ）。【B】
A. 它们同时达到最大值
B. 它们达到最大值的时间依次落后1/3周期
C. 它们的周期相同，相位也相同
D. 它们因为空间位置不同，所以最大值不同
3.在三相对称电动势中，若eu的有效值为100V,初相位为0°，则ev、ew可分别表示为（ ）。【C】
A. ev=100sinωt, ew=100sin(ωt+120°)
B. ev=100sin(ωt－120°), ew=100sin(ωt+120°)
C. ev=141sin(ωt－120°), ew=141sin(ωt+120°)
D. ev=141sin(ωt+120°), ew=141sin(ωt+120°)
4.三相动力供电线路的电压是380V，则任意两根相线之间的电压称为（ ）。【C】
A. 相电压，有效值为380V B. 相电压，有效值为220V
C. 线电压，有效值为380V D. 线电压，有效值为220V
5.三相交流发电机的三相绕组作星形联结，三相负载为对称负载，则（ ）。【A】
A. 三相负载作三角形联结时，每相负载的电压等于UL
B. 三相负载作三角形联结时，每相负载的电流等于IL
C. 三相负载作星形联结时，每相负载的电压等于UL
D. 三相负载作星形联结时，每相负载的电流等于31IL
6.对称三相交流电路，下列说法正确的是（ ）。【A】
A. 三相交流电各相之间的相位差为2π/3
B. 三相交流电各相之间的周期互差2T/3
2 C. 三相交流电各相之间的频率互差2f/3
