沉淀池的设计计算

沉淀池设计盘算

二沉池设在生物处理修建物的后面,用于沉淀去除活性污泥或腐殖污泥（指生物膜法脱落的生物膜）. 本设计二沉池采取中间进水.周边出水的辐流式沉淀池.

（1）沉淀池个数或分格数不该少于两个,并宜按并接洽列设计;

（2）沉淀池的直径一般不小于10m;当直径大于20mm时,应采取机械排泥;

（3）沉淀池有用水深不大于4m,池子直径与有用水深比值不小于6;

（4）池子超高至少应采取0.3m;

（5）为了使布水平均,进水管周围设穿孔挡板,穿孔率为10%—20%.出水堰运用锯齿三角堰,堰前设挡板,拦阻浮渣.

（6）池底坡度不小于0.05;

（7）用机械刮泥机时,生涯污水沉淀池的缓冲层上缘凌驾刮板0.3m,工业废水沉淀池的缓冲层高度可参照选用,或依据产泥情形恰当转变其高度.

（8）当采取机械排泥时,刮泥机由绗架及传动装配构成.当池径小于20m时用中间传动,当池径大于20m时用周边传动,转速为1.0—1.5m/min（周边线速）,将污泥推入污泥斗,然后用静水压力或污泥泵消除;作为二沉池时,沉淀的活性污泥含水率高达99%以上,不成能被刮板刮除,可选用静水压力排泥.

（9）进水管有压力时应设置配水井,进水管应由井壁接入不宜由井底接入,且应将进水管的进口弯头朝向井底.

（1）概况负荷取0.8—2m3/m2.h,沉淀效力40%—60%;

（2）池子直径一般大于10m,有用水深大于3m;

（3）池底坡度一般采取0.05;

（4）进水处设闸门调剂流量,进水中间管流速大于0.4m/s,进水采取中间管吞没或潜孔进水,过孔流速为0.1—0.4m/s,潜孔外侧设穿孔挡板或稳流罩,包管水流安稳;出水处应设置浮渣挡板,挡渣板凌驾池水面0.15—0.2m,排渣管直径大于0.2m,出水周边采取双边90°三角堰,汇入集水槽,槽内流速为0.2—0.6m/s;

（5）排泥管设于池底,管径大于200mm,管内流速大于0.4m/s,排泥静水压力1.2—2.0m,排泥时光大于10min.

第六节、普通沉淀池

沉淀池可分为普通沉淀池和浅层沉淀池两大类。按照水在池内的总体流向，普通沉淀池又有平流式、竖流式和辐流式三种型式。

普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用、系数和固体颗粒的沉降提供尽可能稳定的水力条件。沉降区是可沉颗粒与水分离的区域。污泥区是泥渣贮存、浓缩和排放的区域。缓冲层是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。以上各部分相互联系，构成一个有机整体，以达到设计要求的处理能力和沉降效率。

一、平流沉淀池

在平流沉淀池内，水是按水平方向流过沉降区并完成沉降过程的。图3-16是没有链带式刮泥机的平流沉淀池。废水由进水槽经淹没孔口进入池内。在孔口后面设有挡板或穿孔整流墙，用来消能稳流，使进水沿过流断面均匀分布。在沉淀池末端没有溢流堰(或淹没孔口)和集水槽，澄清水溢过堰口，经集水槽排出。在溢流堰前也设有挡板，用以阻隔浮渣，浮渣通过可转动的排演管收集和排除。池体下部靠进水端有泥斗，斗壁倾角为50°～60°，池底以0.01～0.02的坡度坡向泥斗。当刮泥机的链带由电机驱动缓慢转动时，嵌在链带上的刮泥板就将池底的沉泥向前推入泥斗，而位于水面的刮板则将浮渣推向池尾的排渣管。泥斗内设有排泥管，开启排泥阀时，泥渣便在静水压力作用下由排泥管排出池外。[显示图片]

链带式刮泥机的缺点是链带的支承和驱动件都浸没于水中，易锈蚀，难保养。为此，可改用桥式行车刮泥机，这种刮泥机不但运行灵活，而且保养维修都比较方便。对于较小的平流沉淀池，也可以不设刮泥设备，而在沿池的长度方向设置多个泥斗，每个泥斗各自单独排泥，既不相互干扰，也有利于保证污泥浓度。

沉淀池的设计包括功能构造设计和结构尺寸设计。前者是指确定各功能分区构件的结构形式，以满足各自功能的实现；后者是指确定沉淀池的整体尺寸和各构件的相对位置。设计良好的沉淀池应满足以下三个基本要求；有足够的沉降分离面积：有结构合理的人流相出流放置能均匀布水和集水；有尺寸适宝、性能良好的污泥和浮渣的收集和排放设备。

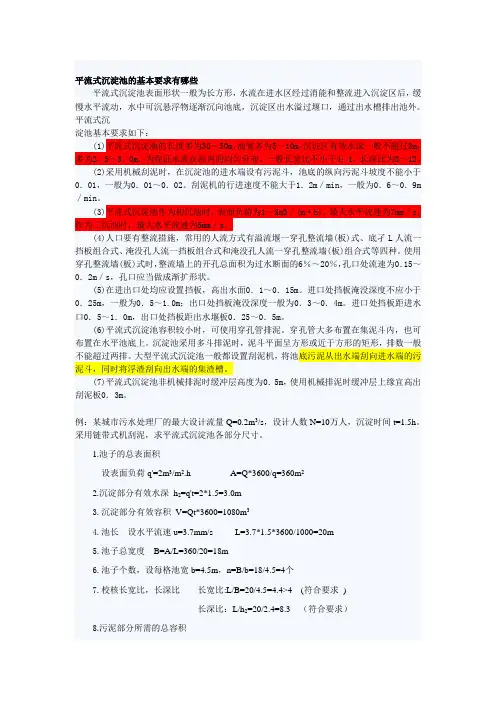

平流式沉淀池的基本要求有哪些

平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。平流式沉

淀池基本要求如下：

(1)平流式沉淀池的长度多为30～50m，池宽多为5～10m，沉淀区有效水深一般不超过3m，多为2．5～3．0m。为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8～12。

(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0．01，一般为0．01～0．02。刮泥机的行进速度不能大于1．2m／min，一般为0．6～0．9m／min。

(3)平流式沉淀池作为初沉池时，表面负荷为1～3m3／(m·h)，最大水平流速为7mm／s；作为二沉池时，最大水平流速为5mm／s。

(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6％～20％，孔口处流速为0．15～0．2m／s，孔口应当做成渐扩形状。

(5)在进出口处均应设置挡板，高出水面0．1～0．15m。进口处挡板淹没深度不应小于0．25m，一般为0．5～1.0m；出口处挡板淹没深度一般为0．3～0．4m。进口处挡板距进水口0．5～1．0m，出口处挡板距出水堰板0．25～0．5m。

(6)平流式沉淀池容积较小时，可使用穿孔管排泥。穿孔管大多布置在集泥斗内，也可布置在水平池底上。沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。

(7)平流式沉淀池非机械排泥时缓冲层高度为0．5m，使用机械排泥时缓冲层上缘宜高出刮泥板0．3m。

斜板沉淀池设计计算

主要参数过度

符号单位

水量Qt/h4.5δ/sinθ

水力负荷um3/m2.h3d/sinθ

进水区长m0.5斜管区长

池宽Bm6.2斜管投影长

泥槽高h1m1.6剩余斜管下面的缓冲层高度h2m0.7剩余斜管上水高h3m0.5

超高h4m0.3n

斜板长lm1

斜板厚δmm5斜管垂直投影

安装倾角θ°1.0472

板间净距dmm80

设计参数

符号单位

5.77沉降单元数n个-2

92.38斜板面积m2-4.26625

0.24池面积Am31.5

0.50池深Hm3.97

-0.26池长Lm0.741935

-258.06池宽Bm6.2

有效水深m2.07

-2.69水力停留时间h0.688676

0.87
