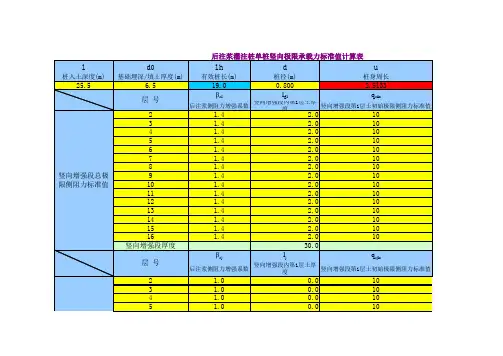

ld0lhdu桩入土深度(m)基础埋深/填土厚度(m)有效桩长(m)桩径(m)桩身周长25.56.519.00.8002.5133βsilgiqsik后注浆侧阻力增强系数竖向增强段内第i层土厚度竖向增强段第i层土初始极限侧阻力标准值21.42.01031.42.01041.42.01051.42.01061.42.01071.42.01081.42.010竖向增强段总极91.42.010限侧阻力标准值101.42.010111.42.010121.42.010131.42.010141.42.010151.42.010161.42.010竖向增强段厚度30.0βsjljqsjk后注浆侧阻力增强系数竖向增强段内第i层土厚度竖向增强段第i层土初始极限侧阻力标准值21.00.01031.00.01041.00.01051.00.010后注浆灌注桩单桩竖向极限承载力标准值计算表
层 号层 号61.00.01071.00.010非竖向增强段总极81.00.010限侧阻力标准值91.00.010101.00.010111.00.010121.00.010131.00.010141.00.010151.00.010161.00.010非竖向增强段厚度0.030.00βpdpqpk后注浆侧端力增强系数桩端进入持力层深度初始极限端阻力标准值后注浆总极限端阻力标准值单桩极限承载力标准值
注：录入值1.01100Quk=Qsk+Qgsk+Qgpk=u∑qsjklj+u∑βsiqsiklgi+βpqpkAp2382.54持力层层号
132.4Ap
桩端面积0.50264Qgsk竖向增强段总极限侧阻力标准值
Qsk非竖向增强段总极限侧阻力标准值1056
Qgpk后注浆总极限端阻力标准值自动计算值13270
54
单桩竖向水平承载力计算
下面将详细介绍单桩竖向水平承载力的计算方法：
1.确定桩的几何参数：
-桩顶标高：桩顶到地面的高度。
-桩底标高：桩底到地面的高度。
-桩直径或边长：桩的横截面形状的尺寸。
-桩长：桩入土的深度。
2.获取土的力学参数：
-弹性模量：土的刚度。
-泊松比：描述土的体积变化特性。
-有效内摩擦角：土的内摩擦特性。
3.计算桩的截面面积：
-若桩为圆形，则桩的截面面积为π*(桩直径/2)²。
-若桩为方形，则桩的截面面积为桩边长²。
4.计算桩的侧阻力：
桩的侧阻力主要由土与桩侧壁之间的黏聚力和摩擦力组成。根据桩侧壁土与桩的总应力沿桩身线方向的分布特点，可以分为以下几个阶段计算：
-上部非弹性阶段：计算侧阻力随桩的侧位移的增大而线性增加的过程。 -上部弹性阶段：计算侧阻力随桩的侧位移的增大而指数增加的过程。
-下部非弹性阶段：计算侧阻力随桩的侧位移的增大而线性增加的过程。
5.计算桩的端阻力：
桩的端阻力主要由土与桩底之间的黏聚力和摩擦力组成。根据桩底土与桩的总应力分布特点，可以分为以下两个阶段计算：
-上部非弹性阶段：计算端阻力随桩的竖向位移的增大而线性增加的过程。
-上部弹性阶段：计算端阻力随桩的竖向位移的增大而指数增加的过程。
6.计算桩的抗滑性能：
桩在水平荷载作用下，可能发生滑动和倾覆。根据桩体与土体之间的相对运动关系，计算出桩的抗滑性能。
7.计算桩的平衡方程：
各个阶段的侧阻力、端阻力和抗滑性能综合起来，可以得到桩的平衡方程。通过求解平衡方程，可以得到桩的竖向水平承载力。
总结起来，单桩竖向水平承载力的计算涉及桩的几何参数、土体力学参数和水平荷载的作用等因素。通过计算桩的侧阻力、端阻力和抗滑性能，并求解桩的平衡方程，可以得到桩的竖向水平承载力。
结构构件计算书

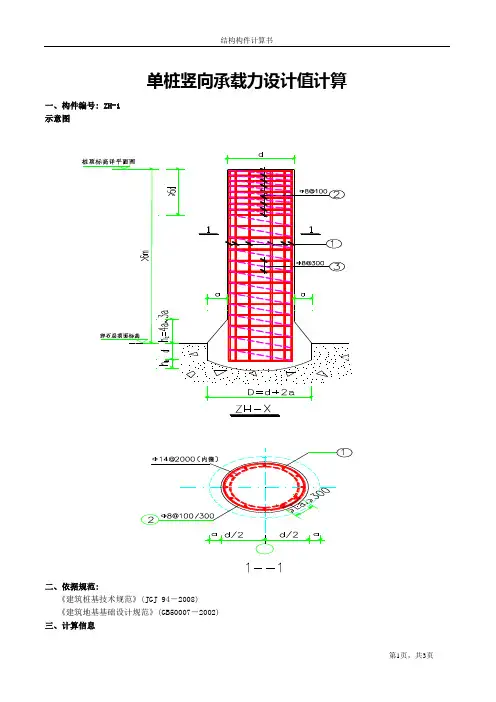

第1页，共3页 单桩竖向承载力设计值计算
一、构件编号: ZH-1
示意图
二、依据规范:
《建筑桩基技术规范》(JGJ 94－2008)
《建筑地基基础设计规范》(GB50007－2002)
三、计算信息 结构构件计算书
第2页，共3页 1.桩类型: 桩身配筋率＜0.65%灌注桩
2.桩顶约束情况: 固接
3.截面类型: 圆形截面
4.桩身直径: d=800mm；桩端直径: D=1200mm
5.材料信息:
1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm2
2)钢筋种类: HRB335 fy=300N/mm2 fy，=300N/mm2 Es=2.0×105N/mm2
3)钢筋面积: As=2155mm2
4)净保护层厚度: c=50mm
6.其他信息:
1)桩入土深度: H>6.000m
7.受力信息:
桩顶竖向力: N=1169kN
四、计算过程:
1)根据桩身的材料强度确定
桩型:人工成孔灌注桩(d≥0.8m)
桩类别:圆形桩
桩身直径D =800mm
桩身截面面积Aps=0.50m
桩身周长u=2.51m
Ra=ψcfcAps +0.9fy，AS， 【5.8.2-1】
式中 Aps————桩身截面面积
fc———混凝土轴心抗压强度设计值
ψc———基桩成孔工艺系数，预制桩取0.85，灌注桩取0.7~0.8。
fy，———纵向主筋抗压强度设计值
AS,———纵向主筋截面面积
Ra =5363+582=5945KN
2)根据经验参数法确定
计算依据：《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告
结构构件计算书
第1页，共3页 单桩竖向承载力设计值计算
一、构件编号: ZH-1
示意图
二、依据规范:
《建筑桩基技术规范》(JGJ 94－2008)
《建筑地基基础设计规范》(GB50007－2002)
三、计算信息 结构构件计算书
第2页，共3页 1.桩类型: 桩身配筋率＜0.65%灌注桩
2.桩顶约束情况: 固接
3.截面类型: 圆形截面
4.桩身直径: d=800mm；桩端直径: D=1200mm
5.材料信息:
1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm2
2)钢筋种类: HRB335 fy=300N/mm2 fy，=300N/mm2 Es=2.0×105N/mm2
3)钢筋面积: As=2155mm2
4)净保护层厚度: c=50mm
6.其他信息:
1)桩入土深度: H>6.000m
7.受力信息:
桩顶竖向力: N=1169kN
四、计算过程:
1)根据桩身的材料强度确定
桩型:人工成孔灌注桩(d≥0.8m)
桩类别:圆形桩
桩身直径D =800mm
桩身截面面积Aps=0.50m
桩身周长u=2.51m
Ra=ψcfcAps +0.9fy，AS， 【5.8.2-1】
式中 Aps————桩身截面面积
fc———混凝土轴心抗压强度设计值
ψc———基桩成孔工艺系数，预制桩取0.85，灌注桩取0.7~0.8。
fy，———纵向主筋抗压强度设计值
AS,———纵向主筋截面面积
Ra =5363+582=5945KN
2)根据经验参数法确定
计算依据：《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告
