光伏单桩承载力计算书

引言：

光伏电站是利用太阳能光电效应将光能转化为电能的装置。而光伏单桩作为光伏电站的重要组成部分，其承载力的计算对于光伏电站的安全运行至关重要。本文将从光伏单桩的承载力计算方法入手，详细介绍其计算过程与相关要点，以提供参考与指导。

一、背景介绍

光伏单桩是一种常用的光伏电站支撑结构，其主要功能是承受太阳能板组件的重量以及外部荷载作用。因此，准确计算光伏单桩的承载力对于确保光伏电站的稳定工作具有重要意义。

二、光伏单桩承载力计算方法

1. 地基承载力计算

地基承载力是光伏单桩承载力计算的基础。常用的地基承载力计算方法有标贯试验法、静力触探法和动力触探法等。通过对地基的采样和试验，可以得到地基的承载力参数，为后续的单桩承载力计算提供依据。

2. 单桩竖向承载力计算

单桩竖向承载力计算是光伏单桩承载力计算的核心内容。其中，单桩竖向承载力的计算方法主要包括静力法、动力法和试验法。

静力法是根据光伏单桩所受到的竖向荷载和地基承载力参数，采用工程力学原理计算单桩的承载力。而动力法则是通过对单桩进行振动试验，利用振动特性与地基承载力参数相结合，计算单桩的承载力。试验法则是通过对单桩进行静载试验，直接测量单桩的变形和荷载关系，从而得到单桩的承载力。

根据具体情况，选择合适的计算方法进行单桩竖向承载力的计算，以确保计算结果的准确性和可靠性。

3. 单桩水平承载力计算

单桩水平承载力计算是光伏单桩承载力计算的另一个重要方面。常用的单桩水平承载力计算方法有侧推法和计算法两种。

侧推法是通过在单桩上施加水平力，测量单桩的侧移量和水平力的关系，从而计算单桩的水平承载力。计算法则是根据光伏单桩的几何形状、材料力学性能和地基承载力参数，采用工程力学原理计算单桩的水平承载力。

选择适合的计算方法进行单桩水平承载力的计算，对于确保光伏单桩在水平方向的稳定性具有重要意义。

4. 其他因素的考虑

除了单桩竖向和水平承载力的计算外，还需要考虑其他因素对光伏单桩承载力的影响。例如，地基的沉降性能、地下水位、土层的稳定性等都会对光伏单桩的承载力产生一定影响。

.

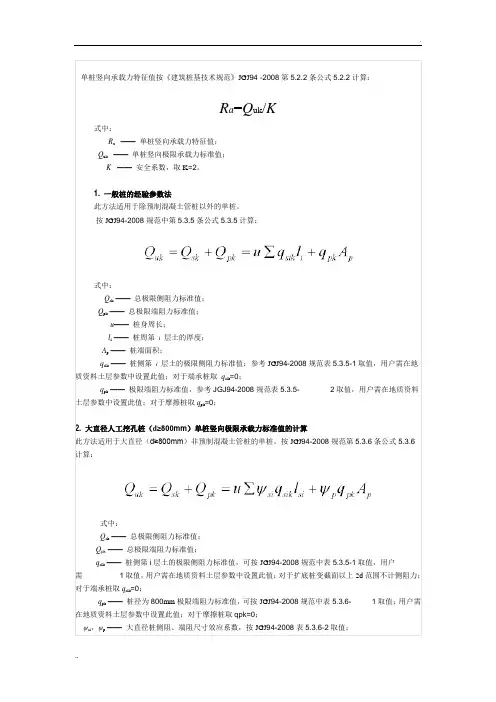

.. 单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94 -2008第5.2.2条公式5.2.2计算：

Ra=Quk/K

式中：

Ra —— 单桩竖向承载力特征值；

Quk —— 单桩竖向极限承载力标准值；

K —— 安全系数，取K=2。

1. 一般桩的经验参数法

此方法适用于除预制混凝土管桩以外的单桩。

按JGJ94-2008规范中第5.3.5条公式5.3.5计算：

式中：

Qsk —— 总极限侧阻力标准值；

Qpk —— 总极限端阻力标准值；

u—— 桩身周长；

li —— 桩周第 i 层土的厚度；

Ap —— 桩端面积；

qsik —— 桩侧第 i 层土的极限侧阻力标准值；参考JGJ94-2008规范表5.3.5-1取值，用户需在地质资料土层参数中设置此值；对于端承桩取 qsik=0；

qpk —— 极限端阻力标准值，参考JGJ94-2008规范表5.3.5- 2取值，用户需在地质资料土层参数中设置此值；对于摩擦桩取qpk=0；

2. 大直径人工挖孔桩（d≥800mm）单桩竖向极限承载力标准值的计算

此方法适用于大直径（d≥800mm）非预制混凝土管桩的单桩。按JGJ94-2008规范第5.3.6条公式5.3.6计算：

式中：

Qsk —— 总极限侧阻力标准值；

Qpk —— 总极限端阻力标准值；

qsik —— 桩侧第i层土的极限侧阻力标准值，可按JGJ94-2008规范中表5.3.5-1取值，用户需 1取值，用户需在地质资料土层参数中设置此值；对于扩底桩变截面以上2d范围不计侧阻力；对于端承桩取qsik=0；

序号土层qsik(单位：Kpa)层顶深度(单位：m)

1待填10-0.35

2待填10-0.35

3待填10-0.35

4待填10-0.35

5待填10-0.35

6待填10-0.35

7待填10-0.35

8待填10-0.35

9待填10-0.35

10待填10-0.35

11待填10-0.35

12待填10-0.35

13待填42-2.35

14待填35-6.35

15待填30-8.45

16待填25-11.55

17待填22-13.35

18待填55-19.95桩底黄海标高(单位：m)：-20.85桩长(单位：m):20.50Qsk=uΣqsik*li;(单位：KN):703.40桩径（单位：m）0.377qpk(单位：Kpa):3000Ap(单位：㎡):0.111571Qpk=qpkAp;(单位：KN):334.71Quk=Qsk+Qpk=u∑qsikLi+qpkAp;(单位：KN):1038.12γs=γp:2 Rd = Rsk/γs+Rpk/γp = UpΣfsiLi/γs+fpAp/γp;(单位：KN):519.06

注：本程序依《建筑桩基技术规范》JGJ 94- 2008设计0.00

0.00

0.00

0.00

2.000.00

0.00

0.00

0.00

0.00

0.00

20.000.000.00

0.00

0.00

0.00

0.00

0.00

2.10

3.10

1.80单桩竖向极限承载力标准值quk与单桩竖向承载力特征值R的计算

li(单位：m)qsik*li;(单位：KN)

0.00

0.00

0.00

0.00

6.60

0.900.00

168.00

73.50

93.00

45.00

145.20

49.504.00使用说明：1 红色字体表示需手填，蓝色字体表示最终结果2 各类土的qsik、qpk详见《建筑桩基技术规范》JGJ 94- 2008中5.3.5条表格

单桩水平承载力设计值计算

1.桩的抗侧承载力：桩体在水平力作用下的抗侧承载力是通过桩的侧阻力来提供的。单桩水平承载力设计值的计算需要根据桩的类型和侧阻力计算方法，确定桩体的抗侧承载力。

2.桩的弯矩承载力：桩体在水平力作用下会产生弯矩，因此桩的弯矩承载力也是计算单桩水平承载力设计值的重要因素之一、根据桩的截面形状和弯矩分布情况，可以计算出桩的弯矩承载力。

3.桩的面积承载力：桩体在水平力作用下还会产生竖向力，并通过桩的底部承受地基的荷载。因此，桩的面积承载力也需要考虑在单桩水平承载力设计值的计算中。

4.桩的稳定性：桩体在水平力作用下需要保持稳定，桩的倾覆和滑移不应该发生。因此，单桩水平承载力设计值的计算还需要考虑桩体的稳定性，确定桩的抗倾覆和抗滑移的能力。

在实际工程中，根据具体的桩体和工程条件，可以采用不同的计算方法来计算单桩水平承载力设计值。常用的计算方法有单桩侧阻力计算法、单桩抗倾覆力计算法、桩的弯矩计算法等。

在计算过程中，还需要考虑桩的荷载组合、桩的形状尺寸、桩的材料特性等因素。通过综合考虑这些因素，可以得出单桩水平承载力设计值，以保证桩体在水平力作用下的安全可靠性。

总之，单桩水平承载力设计值的计算是一个复杂而重要的工作。只有通过科学合理的计算，才能保证桩体在水平力作用下的稳定和安全性。
