内藏式节流装置说明书

标准的节流装置1. 简介节流装置是一种用于控制液体或气体流动的设备，通过降低流体的流速和减少压力波动来实现流量调节和稳定流动。

标准的节流装置是工业领域常用的一种阀门，具有广泛的应用。

2. 工作原理标准的节流装置基于流体的流动原理来实现流量控制。

其工作原理可以简化为两个步骤：1. 限制流动区域：节流装置通过缩小通道的截面积，从而限制了流体的流动。

通常，节流装置的流道会采用特殊设计的形状，以便更好地控制流体流动的速度和方向。

2. 增加流阻：节流装置会引起流体流动过程中的流阻。

当流体通过节流装置时，会产生压力损失，从而降低流速。

这种增加流阻的作用可以通过节流装置的形状和材料的选择来实现。

3. 节流装置的特点标准的节流装置具有一些独特的特点，使其成为流量控制的首选装置：•可控性强：节流装置可以根据需要进行调节，以实现不同的流量要求。

通过改变节流装置的截面积或形状，可以实现精确的流量控制。

•流体稳定性高：标准的节流装置具有稳定流动的特性，可以减少流体流动过程中的压力波动。

这对于某些需要保持流体稳定性的工业应用非常重要。

•耐腐蚀性能好：节流装置通常使用耐腐蚀的材料制造，比如不锈钢、铜等。

这使得它们能够在恶劣的环境条件下长时间使用。

•结构简单、可靠性高：标准的节流装置通常具有简单的结构，易于安装和维护。

其可靠性高，能够长时间稳定工作。

4. 应用场景标准的节流装置在许多工业领域都有广泛的应用，以下是其中的一些常见场景：•流量控制：节流装置可以用于控制液体或气体的流量，例如自来水管道中的节流阀、气体控制系统中的流量控制阀等。

•压力稳定：节流装置可以用于稳定流体流动过程中的压力，例如石油钻井中的井口节流装置、工业加热系统中的节流阀等。

•能量节约：节流装置可以通过减少能量消耗来实现能量节约的目的，例如空调系统中的节流阀、汽车制动系统中的节流装置等。

5. 结论标准的节流装置是一种重要的流量控制装置，具有可控性强、流体稳定性高、耐腐蚀性能好、结构简单可靠等优点。

节流装置型号LG□□节流装置安装使用说明书目录1.0 概述2.0 原理、结构和使用范围2.1 原理2.2 取压方式2.3 结构及使用范围3.0 规格3.1 节流件及其附件3.2 其他流量测量一次元件4.0 安装要求4.1 对节流件的安装要求4.2 对上下游管道的安装要求4.3 对差压讯号管路的安装要求1.0 概述节流装置和差压计或差压变送器配套构成的差压式流量计，最广泛地被使用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。

因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。

我厂是制造节流装置的专业厂，生产符合我国节流装置国家标准规定的和ISO5167-1国际建议规范规定的各种节流装置。

同时，还生产目前使用普遍的特殊节流装置。

如：1/4园喷嘴、双重孔板、园缺孔板等。

本厂提供的整套角接取压、法兰取压和D－D/2取压孔板，ISA1932喷嘴、长径喷嘴和文丘利管，其技术条件符合中华人民共和国国家标准GB/T2624－93和国际标准ISO5167-1的规定，不需个别标定。

除上述整套节流装置以外的特殊节流装置，在准确度要求较高时应进行个别标定。

我厂除向用户提供成套节流装置外，还可根据用户需要单独提供各种节流件和取压装置。

2.0 原理、结构和使用范围力差和流量之间有确定的数值关系，所以通过测量差压以及在已知流过流体的性质和其他有关环境条件下，即可根据通用的国际标准计算流量。

2.2 取压方式2.2.1 角接取压法：用于孔板及ISA1932喷嘴。

角接取压的取压方法有单独钻孔取压和环室取压。

对孔板，节流件上下游侧取压孔和节流件前后端面平齐。

见图１，对ISA1932喷嘴，见图２。

2.2.2 法兰取压法：用于孔板，也称１"取压法，节流件上下游侧取压孔轴心线分别位于距节流件前后端面25.4 ±0.8mm的位置上。

见图３。

2.2.3 D－D/2取压法：用于孔板、长径喷嘴，节流件上下游侧取压孔中心线分别位于距进口端面1D和1/2D处。

LG节流装置选型使用说明书目录1.产品功能用途和适用范围 (1)2.产品型式及编码 (1)2.1 产品型号及编码 (1)2.2 产品组成 (3)3.产品工作原理与主要结构 (4)3.1 原理 (4)结构 (4)4.基本参数 (5)4.1执行标准 (5)4.2 公称通径 (5)4.3 公称工作压力 (5)4.4 精确度等级 (5)5.安装使用和调整 (5)5.1 安装的基本要求 (5)5.2 对管道的要求 (5)5.3 对导压力管的要求 (6)5.4 使用和调整 (10)6.保养、修理及常见故障排除 (10)7.供应成套性 (10)7.1 仪表成套性 (10)7.2 随机文件 (10)8.订货须知 (13)节流装置使用说明书1产品功能用途和适用范围测量流经管道介质流量的方法有多种，但其中应用最广泛、最普遍的是节流装置，它的使用历史悠久，在国际、国内都已经标准化，在石油、化工、冶金、电力、轻纺、科研等行业的生产过程中，大量地使用着各种类型的节流装置进行流体流量的测量，控制和调节，节流装置具有结构简单、牢固、工作可靠、性能稳定、精确度高、价格低廉等优点，因而节流装置的用量与其它流量仪表相比占有绝对优势。

节流装置与差压流量变送器配套使用，现场量程连续可调，并能输出标准信号（0~10mAD、C或4~20mAD、C）再输入到二次仪表，便显示出管道内流体的瞬时流量和累积总量，若把标准信号输入到工业控制机，可以自动整点打印出瞬时流量和累积总量，为用户的使用提供了很大方便。

节流装置包括标准节流装置（包括标准孔板、标准喷嘴、标准文丘里管、V型锥、长径喷嘴、楔形流量计、弯管流量计等），和非标准节流装置（包括四分之一圆喷嘴、四分之一圆孔板、小孔板、双重孔板、圆缺孔板、锥形入口孔板等），取压方式有环室取压、法兰取压、当流体的雷诺数较低者或含有杂质时，可选用非标准节流装置。

2产品型式号及编码2.1产品型号及编码节流装置的型号及含义如下LGB —XX X X XX X XA码B码C码D码E码F码F：法兰取压J：环室取压孔板节流装置A~F码的含义如下:A码—表示管道公称通径用二位数表示;B码—表示公称工作压力,用一位数表示;C码—表示公称通径管子外径尺寸系列(GB1245-90),用一位数表示;D码—表示孔板类别,用二位数表示;E码—表示孔板材质与法兰材质,用一位数表示;F码—表示孔板附件,用一位数表示。

节流装置、节流组件安装使用说明书上海精普仪表厂节流装置、节流件组件安装使用说明书■概述节流装置是测量流量的差压感受元件。

配合差压变送器以及显示、记录、积算和调节仪表，可用来测量、积算和控制液体、蒸汽和气体的瞬时流量值和累计流量值。

由于结构简单制造方便，安装容易，使用时间长，价格便宜等特点，在流量仪器中应用最广泛，最成熟的一种。

它广泛地应用于石油、冶金、电力和轻工业等工业部门。

● 节流装置由标准节流件，取压装置和符合要求的前、后直管组成。

● 节流组件由节流件、取压装置（包括取压口、引压短管和阀门）、配套法兰组成。

●标准节流件有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压形式分：角接取压标准孔板、法兰取压标准孔板、径距取压标准孔板。

标准喷嘴按型式分：ISA1932喷嘴、长颈喷嘴。

标准文丘里管按结构型式分：文丘里喷嘴、粗铸文丘里管、卷板文丘里管，机械加工文丘里管。

●非标准节流件有双重孔板、四分之一圆孔板、圆缺孔板、小口径孔板、偏心孔板等。

●所生产的标准节流装置是按国际标准ISO 5167-1（1991）及国家标准GB/T 2624-93的技术规范进行设计，制造的。

■主要技术指标节流装置：标准孔板流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.6%当0.6<β≤0.75时，δc/C=±β%（β为节流件的直径比）标准喷嘴流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.8%当0.6<β≤0.8时，δc/C=±(2β-0.4)%长颈喷嘴流出系数的不确定度为：δc/C=±2.0%粗铸文丘里管流出系数的不确定度为：δc/C=±0.7%卷板文丘里管流出系数的不确定度为：δc/C=±1.5%机械加文丘里管流出系数的不确定度为：δc/C=±1 %文丘里喷嘴流出系数的不确定度为：δc/C=±(1.2+1.5β4)%■工作原理在充满流体的圆形管道中安装了节流件后，当被测流体流过节流件时，流速将在节流处形成局部收缩，从而使收缩截面内平均流速增加，在节流件的上游侧静压力上升，下游侧静压下降，于是在节流件的上、下游侧产生静压力差△P。

节流装置安装使用说明书目录1.0 概述2.0 原理、结构和使用范围2.1 原理2.2 取压方式2.3 结构及使用范围3.0 规格3.1 节流件及其附件3.2 其他流量测量一次元件4.0 安装要求4.1 对节流件的安装要求4.2 对上下游管道的安装要求4.3 对差压讯号管路的安装要求1.0 概述节流装置与差压计或差压变送器配套构成的差压式流量计，最广泛地被应用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。

因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。

我厂是制造节流装置的专业厂，生产符合我国节流装置国家标准规定的和ISO5167-1国际建议规范规定的各种节流装置。

同时，还生产目前应用普遍的特殊节流装置。

如：1/4园喷嘴、双重孔板、园缺孔板等。

本厂提供的整套角接取压、法兰取压和D－D/2取压孔板，ISA1932喷嘴、长径喷嘴和文丘利管，其技术条件符合中华人民共和国国家标准GB/T2624－93和国际标准ISO5167-1的规定，不需个别标定。

除上述整套节流装置以外的特殊节流装置，在准确度要求较高时应进行个别标定。

我厂除向用户提供成套节流装置外，还可根据用户需要单独提供各种节流件和取压装置。

2.0 原理、结构和使用范围2.1 原理在管道内部装上孔板或喷嘴等节流件，流体流经节流件时，其上下游侧之间就会产生静压力差，该静压力差与流量之间有确定的数值关系，所以通过测量差压以及在已知流过流体的性质和其他有关环境条件下，即可根据通用的国际标准计算流量。

2.2 取压方式2.2.1 角接取压法：用于孔板及ISA1932喷嘴。

角接取压的取压方法有单独钻孔取压和环室取压。

对孔板，节流件上下游侧取压孔和节流件前后端面平齐。

见图１，对ISA1932喷嘴，见图２。

2.2.2 法兰取压法：用于孔板，也称１"取压法，节流件上下游侧取压孔轴心线分别位于距节流件前后端面25.4 ±0.8mm的位置上。

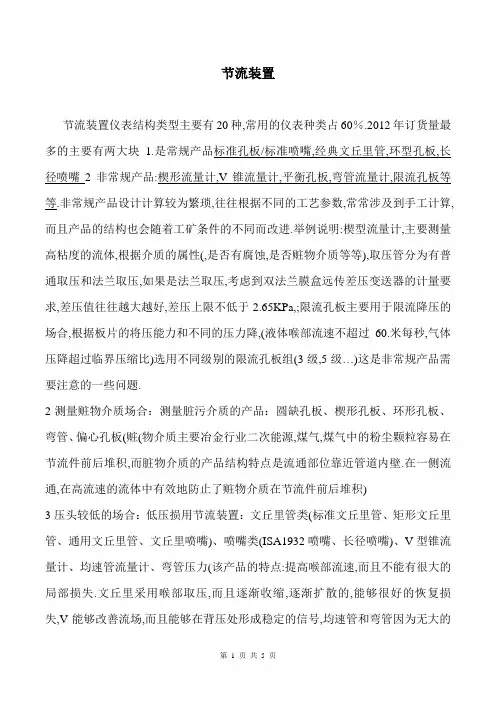

节流装置节流装置仪表结构类型主要有20种,常用的仪表种类占60％.2012年订货量最多的主要有两大块 1.是常规产品标准孔板/标准喷嘴,经典文丘里管,环型孔板,长径喷嘴2非常规产品:楔形流量计,V锥流量计,平衡孔板,弯管流量计,限流孔板等等.非常规产品设计计算较为繁琐,往往根据不同的工艺参数,常常涉及到手工计算,而且产品的结构也会随着工矿条件的不同而改进.举例说明:楔型流量计,主要测量高粘度的流体,根据介质的属性(,是否有腐蚀,是否赃物介质等等),取压管分为有普通取压和法兰取压,如果是法兰取压,考虑到双法兰膜盒远传差压变送器的计量要求,差压值往往越大越好,差压上限不低于2.65KPa,;限流孔板主要用于限流降压的场合,根据板片的将压能力和不同的压力降,(液体喉部流速不超过60.米每秒,气体压降超过临界压缩比)选用不同级别的限流孔板组(3级,5级…)这是非常规产品需要注意的一些问题.2测量赃物介质场合：测量脏污介质的产品：圆缺孔板、楔形孔板、环形孔板、弯管、偏心孔板(赃(物介质主要冶金行业二次能源,煤气,煤气中的粉尘颗粒容易在节流件前后堆积,而脏物介质的产品结构特点是流通部位靠近管道内壁.在一侧流通,在高流速的流体中有效地防止了赃物介质在节流件前后堆积)3压头较低的场合：低压损用节流装置：文丘里管类(标准文丘里管、矩形文丘里管、通用文丘里管、文丘里喷嘴)、喷嘴类(ISA1932喷嘴、长径喷嘴)、V型锥流量计、均速管流量计、弯管压力(该产品的特点:提高喉部流速,而且不能有很大的局部损失.文丘里采用喉部取压,而且逐渐收缩,逐渐扩散的,能够很好的恢复损失,V能够改善流场,而且能够在背压处形成稳定的信号,均速管和弯管因为无大的节流件,所以也是低压损节流装置4前后直管段较短的场合：要求短的直管段: V型锥流量计(前3D，后1D)、环形孔板(前5D，后3D )，本身带一段测量管、弯管流量计(前5D，后2D )、机翼测风装置(前0.6D，后0.2D )根据介质的要求以下3大类需要特殊设计1耐腐蚀节流装置.要求节流装置接触流体的材质要能够耐腐蚀,包括取压法兰,节流件,甚至是螺栓螺母.举例说明氯气.干氯气,腐蚀性较弱,取压法兰采用碳钢和节流件采用耐酸不锈钢,湿氯气有较强的腐蚀性取压法兰和节流件采用四氟乙烯2防爆节流装置,,二次仪表的防爆在节流装置中主要是密封面不泄流,特别是易燃易爆气体.举例说明氧气出厂脱脂禁油处理,测量氧气的节流装置其垫片的选用一定要考虑到其材料对氧气的兼容性。

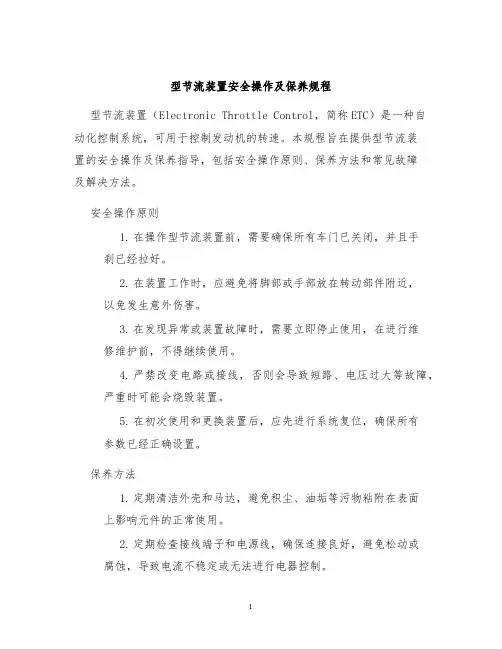

型节流装置安全操作及保养规程型节流装置（Electronic Throttle Control，简称ETC）是一种自动化控制系统，可用于控制发动机的转速。

本规程旨在提供型节流装置的安全操作及保养指导，包括安全操作原则、保养方法和常见故障及解决方法。

安全操作原则1.在操作型节流装置前，需要确保所有车门已关闭，并且手刹已经拉好。

2.在装置工作时，应避免将脚部或手部放在转动部件附近，以免发生意外伤害。

3.在发现异常或装置故障时，需要立即停止使用，在进行维修维护前，不得继续使用。

4.严禁改变电路或接线，否则会导致短路、电压过大等故障，严重时可能会烧毁装置。

5.在初次使用和更换装置后，应先进行系统复位，确保所有参数已经正确设置。

保养方法1.定期清洁外壳和马达，避免积尘、油垢等污物粘附在表面上影响元件的正常使用。

2.定期检查接线端子和电源线，确保连接良好，避免松动或腐蚀，导致电流不稳定或无法进行电器控制。

3.定期更换装置内部的滤纸或滤芯，避免滤芯堵塞，影响装置的正常工作。

4.在雨水、雪水等环境下使用时，需要设立雨罩或灌水防护装置，以避免装置短路导致故障。

常见故障及解决方法故障一：系统无法启动原因：可能是电源线接触不良，或电源电压不稳定。

解决方法：1.检查电源线连接是否良好。

2.检查电源线是否松动，或者接头是否出现氧化等问题。

3.检查电源电压是否稳定，电源是否工作正常。

故障二：装置无法控制电机转速原因：可能是转速调节器出现了故障，或者是电机线圈烧毁等问题。

解决方法：1.检查电机线圈是否出现短路等损坏。

2.检查转速调节器是否工作正常，电路是否正常。

3.如有需要，更换损坏的部件或元件。

故障三：装置无法响应踏板操作原因：可能是踏板出现故障，或者是装置内部出现问题。

解决方法：1.检查踏板是否正常工作，是否有线路问题。

2.检查装置内部是否有元件出现故障，是否需要进行更换。

结语型节流装置在现代汽车中广泛应用，是汽车发动机自动化控制的关键部件之一。

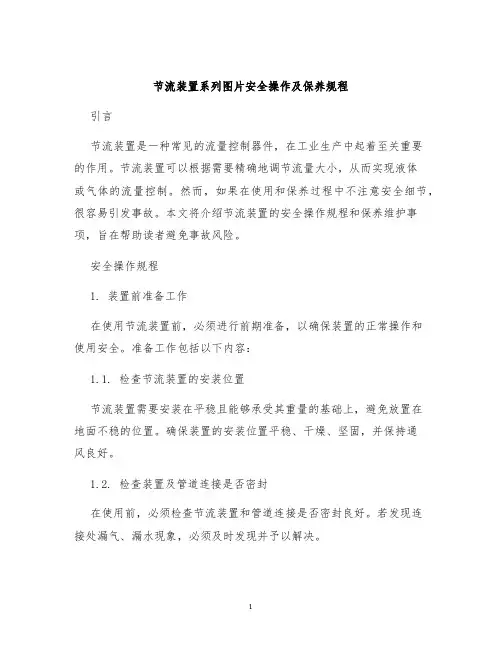

节流装置系列图片安全操作及保养规程引言节流装置是一种常见的流量控制器件，在工业生产中起着至关重要的作用。

节流装置可以根据需要精确地调节流量大小，从而实现液体或气体的流量控制。

然而，如果在使用和保养过程中不注意安全细节，很容易引发事故。

本文将介绍节流装置的安全操作规程和保养维护事项，旨在帮助读者避免事故风险。

安全操作规程1. 装置前准备工作在使用节流装置前，必须进行前期准备，以确保装置的正常操作和使用安全。

准备工作包括以下内容：1.1. 检查节流装置的安装位置节流装置需要安装在平稳且能够承受其重量的基础上，避免放置在地面不稳的位置。

确保装置的安装位置平稳、干燥、坚固，并保持通风良好。

1.2. 检查装置及管道连接是否密封在使用前，必须检查节流装置和管道连接是否密封良好。

若发现连接处漏气、漏水现象，必须及时发现并予以解决。

1.3. 充分了解装置的使用方法在使用节流装置前，必须充分了解装置的使用方法和原理。

特别是对于初次使用节流装置的人员，更加需要充分了解节流装置的特性和安全操作要求。

2. 装置操作过程装置操作过程中，必须注意以下安全细节：2.1. 操作人员必须进行必要的防护在操作节流装置时，必须在操作场所佩戴必要的防护用品（如手套、眼镜等），并将头发束起，避免漏入装置内部。

2.2. 严格遵循使用要求使用节流装置时，必须按照使用要求进行操作，不得超负荷使用或者随意更改装置内部的结构和参数。

2.3. 保持设备干燥和清洁在使用节流装置时，必须保持装置干燥和清洁，避免积灰、积水等现象影响装置的正常使用。

2.4. 禁止在装置内部进行维修在使用过程中，如果发现装置出现故障，必须立即停止使用，并联系专业技术人员进行维修和保养。

切勿擅自打开装置内部进行维修，以免引发意外。

3. 装置使用后的注意事项在使用节流装置后，必须遵循以下注意事项：3.1. 关闭阀门在使用结束后，必须关闭节流装置的阀门，避免不必要的损坏和安全隐患。

LGVV-CONE FLOW METERLGV型V型内锥流量测量节流装置使用说明书LGV-DT-JS-1028-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有产品自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1 安全提示 (5)1.1爆炸可能会导致死亡或严重伤害。

(5)1.2过程泄漏可能导致严重伤害或死亡。

(5)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(5)2概要 (5)2.1 介绍 (5)2.2 工作原理 (5)2.3 重塑速度剖面 (6)3特点 (6)3.1 高精确度 (6)3.2 重复性 (6)3.3 量程 (6)3.4 安装要求 (6)3.5 长期性能 (7)3.6 信号稳定 (7)3.7 低永久压力损失 (7)3.8 范围 (7)3.9 无停滞的区域 (7)3.10 结构支撑 (7)4V锥流量测量系统 (7)4.1 应用数据 (7)4.2 流量计算 (8)4.3 应用尺寸 (8)4.4 校准 (8)4.5 结构材料 (8)4.6 阀组 (9)4.7 二级和三级仪表 (9)4.8 流量计铭牌 (9)5安装 (9)5.1 拆包 (9)5.2 方向 (10)5.3 管道要求 (10)5.4 安装 (10)5.5 取压管线：通用 (10)5.6 取压管线：过程工业 (10)5.7 取压管线：蒸汽应用 (11)5.8 水平管道安装：气体 (11)5.9 水平管道安装：液体 (11)5.10 水平管道安装：冷凝蒸汽 (12)5.11 垂直管道安装：通用 (12)5.12 垂直管道安装：气体 (12)5.13 垂直管道安装：液体 (13)5.14 安装后DP压力传送器调零，在蒸汽流量应用 (14)5.15 安装后DP压力传送器调零，在环境温度液体应用 (15)5.16 安装后DP压力传送器调零，在气体应用 (15)5.17 差压测量 (16)6维护 (16)6.1 定期维护 (16)7故障排除 (16)7.1 现场V锥系统故障排除 (16)8产品认证 (18)1 安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

目录第一部分标准节流装置 (1)一概述 (1)二用途及特点 (1)三测量原理及流量方程式 (1)3.1.测量原理 (1)3.2.流量方程式 (2)四结构及主要技术参数 (2)4.1.标准孔板 (2)4.2.标准喷嘴 (4)4.3.长径喷嘴 (4)4.4.古典文丘里管 (4)4.5.几种非标准节流装置结构简图 (5)4.6采用法兰标准 (6)五安装与使用 (7)5.1安装及对于安装的主要要求 (7)5.2 使用及对使用的主要要求 (8)第二部分LGV内锥型节流装置 (10)一概述 (10)二产品用途和特点 (10)2.1用途 (10)2.2主要特点 (10)三结构与工作原理 (11)3.1基本结构 (11)3.2工作原理与流量测量方程式 (13)四.主要技术参数 (13)五.外形和连接尺寸 (14)5.1 LGV型V内锥节流装置外形与连接尺寸 (14)5.2.LGV-C型V内锥节流装置外形与连接尺寸 (15)5.3.LGV-J型V内锥节流装置外形与连接尺寸 (16)5.4.LVZT型V内锥节流装置外形与连接尺寸 (16)六.安装要求及注意事项 (16)第三部分楔形流量计 (18)一、测量原理 (18)二、楔形流量计的组成及结构 (19)三、楔形流量计的安装使用 (19)供应的成套性和订货须知 (21)1.供应的成套性 (21)2.订货须知 (21)附录一：差压信号管路和差压变送器安装主要方式 (23)附录二：本公司生产的主要节流装置名称、型号、规格一览表 (26)附录三产品选型编码 (27)节流装置是差压式流量计中的现场仪表，它将不能直接测量的流量值转化为可直接测量的差压（力）信号，它是差压式流量计中的敏感元件，相当于众多流量计中的传感器。

一套完整的节流装置应当包括：节流件、节流件的夹持件、与管道的连接件、密封件、紧固件及压力的引出件等。

我公司生产的节流装置分为标准节流装置和非标准节流装置两大类，前者有标准孔板、标准（ISA1932）喷嘴、长径喷嘴、古典文丘里管和文丘里喷嘴；后者有大口径（D N＞1000mm）孔板、圆缺孔板、偏心孔板、1/4圆孔板、环形孔板、耐磨孔板、锥形入口孔板、双重孔板、内藏孔板、端头孔板、限流孔板、大口径（D N＞1200mm）文丘里管、矩形文丘里管、插入式文丘里管、双重文丘里管、机翼型测风装置、均速（笛形）管、V形内锥节流装置、楔形节流件、弯管节流件等等。

一、用途L（G/F）B型标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。

在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再由二次仪表或调节器，对被测量流量进行记录，指示或调节。

1、节流装置系列型谱说明：※注：公称通径根据工艺条件要求，通径从Φ50~Φ400MM。

例：LGBA—16—80表示：标净环室孔板节流装置，水平安装，工作压力6kgf/cm2公称通径为Dg80 Dg50 Dg65 Dg80 Dg100 Dg125 Dg150 Dg175 Dg200 Dg225 Dg250 Dg275 Dg300 Dg325 Dg350 Dg375 Dg400二、作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流速截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生静压力差（见图1），该静压力差与流过的流体流量之间有确定的数值关系，符合Q=K .△P 。

用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。

图12、节流装置的结构如图2、3所示：流向图2、标准环室孔板节流装置结构示 图（P g ≤25） 1、法兰 2、导管3、前环室4、节流件5、垫6、后环室7、垫8、螺母9、螺栓图3、标准法兰孔板节 流装置示意图（（P g ≥64） 1、取压法兰2、孔板 3、导压管4、密封垫5、螺母6、螺栓三、安装要求节流装置的安装和使用与下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下游侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。

12节流件前第二阻力件节流件前第一阻力件节流件后第一阻力件节流件差压讯号管路图41、 管道条件（1） 节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

自控成套节流装置
自控成套节流装置(含定值孔板，即平衡阀测量段)，广泛应用于冶金、电力、化工、制药、食品、军工、科研等工业部门的生产过程中，用于对流体（液体、气体、蒸汽）的流量测量、控制和调节，其标准节流装置是按国际标准ISO 5167-1（1991）及国家标准GB/T 2624-93的技术规范进行设计的，并有一整套节流装置电子计算机计算软件。

它具有结构简单、维修方便、使用可靠、测量精度高等优点。

特点
具有测量精度高，安装方便，使用范围广，造价低等特点。

广泛应用于各种介质的流量测量。

主要技术指标
规格
DN20~3000mm
型号
非标型号
节流装置选用一览表。

节流装置安装使用说明书（使用手册）节流装置安装使用说明书1.原理及结构：充满管道的流体，当它们流经管道内的节流装置时，流速将在节流装置的节流处形成局部收缩，从而使流速增加，静压力降低，于是在节流装置前后便产生了压力降或叫压差，介质流动的流量愈大，在节流装置前后产生的压差也就愈大，所以可通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

2.计算公式Q = 0.003998 * α * ε * d2 * √△P / ρM = 0.003998 * α * d2 * √△P * ρ公式中各代号所指定义及单位请查阅供货时所提供的计算书。

3.产品分类3.1 角接取压标准孔板 LGHK3.2 法兰取压标准孔板 LGFK3.3 径距取压标准孔板 LGJK3.4 角接取压标准喷嘴 LGHP3.5 径距取压长径喷嘴 LGJC3.6 多喉型流量孔板 LGTHK3.7 平衡流量孔板 LGPHK3.8 径距取压环形孔板 LGJH4.安装4.1基本要求：4.1.1对于新设管路系统，必须先经扫线后再安装节流装置，以防管内杂物堵塞或损伤节流装置。

4.1.2安装前应仔细核对节流装置的编号、位号、规格是否与管道情况、流量范围等参数相符。

在取压口附近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。

4.1.3节流装置的中心线应当与管道中心线同轴。

4.2对管道的要求：4.2.1节流装置前后应配有一段测量管，至少保持前10D、后5D的等径直管段，以保证测量精度（经典文丘里管前2D、后1D）。

4.2.2在节流件前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游5D之后的管路中。

5.对差压引出管路的要求：5.1引压管路的内径与管路长度和介质脏污程度有关，通常在25米以内用内径为8-12mm的管子。

测量煤气可适当加粗到DN15。

5.2测量液体流量时引压管水平段应在同一水平面内。
