节流装置安装事项

节流装置国产安全操作及保养规程引言为了确保节流装置的长期安全运行，本文档将介绍国产节流装置的安全操作规程和保养方法。

安全操作规程1. 安装位置节流装置应安装在干燥、通风良好、温度适宜的场所。

安装时应遵循相关安装规范进行，以确保安装质量和安全性。

2. 操作前准备在进行节流装置的操作前，必须检查相关的管道、阀门和仪表是否处于正常状态，排除风险因素。

3. 操作步骤1.打开进口阀门，使介质进入节流装置。

2.调整节流装置的流量，以满足工艺要求。

3.注意监测节流装置的出口压力，确保其稳定在预定压力范围内。

4.在操作结束后，关闭进口阀门。

4. 注意事项1.节流装置操作应由专业人员进行。

2.在操作节流装置过程中，必须注意安全。

不得在节流装置周围进行明火作业、存储易燃、易爆物品或者进行其他危险行为。

3.如节流装置出现故障应及时停机处置，并联系维修人员进行维修。

4.不得私自更改或拆卸节流装置任何安全保护装置或其他零部件。

保养方法1. 定期检查每隔一段时间应该检查节流装置的各项工作性能是否正常，并进行必要的维护保养。

2. 清洗节流装置的使用过程中，容易受到介质的影响而产生水垢、沉积物等杂质，需要进行清洗，以保障其正常运行。

3. 润滑节流装置需要定期润滑，并确保其正常的润滑状态。

4. 防腐处理在潮湿的环境下，节流装置极易受到腐蚀，需要采用相关的防腐保护措施，以延长使用寿命。

结论通过以上对节流装置的安全操作规程和保养方法的介绍，可以更好的保障国产节流装置的长期安全运行。

在操作过程中，应注意安全，不断适应市场变化和技术的进步，提高节流装置的使用效率，促进工业的快速发展。

节流装置型号LG□□节流装置安装使用说明书目录1.0 概述2.0 原理、结构和使用范围2.1 原理2.2 取压方式2.3 结构及使用范围3.0 规格3.1 节流件及其附件3.2 其他流量测量一次元件4.0 安装要求4.1 对节流件的安装要求4.2 对上下游管道的安装要求4.3 对差压讯号管路的安装要求1.0 概述节流装置和差压计或差压变送器配套构成的差压式流量计，最广泛地被使用于单相条件下的液体、气体和水蒸汽流量的测量、控制和调节。

因它具有结构简单、维护方便、使用可靠、价格低廉、准确度高等优点。

我厂是制造节流装置的专业厂，生产符合我国节流装置国家标准规定的和ISO5167-1国际建议规范规定的各种节流装置。

同时，还生产目前使用普遍的特殊节流装置。

如：1/4园喷嘴、双重孔板、园缺孔板等。

本厂提供的整套角接取压、法兰取压和D－D/2取压孔板，ISA1932喷嘴、长径喷嘴和文丘利管，其技术条件符合中华人民共和国国家标准GB/T2624－93和国际标准ISO5167-1的规定，不需个别标定。

除上述整套节流装置以外的特殊节流装置，在准确度要求较高时应进行个别标定。

我厂除向用户提供成套节流装置外，还可根据用户需要单独提供各种节流件和取压装置。

2.0 原理、结构和使用范围力差和流量之间有确定的数值关系，所以通过测量差压以及在已知流过流体的性质和其他有关环境条件下，即可根据通用的国际标准计算流量。

2.2 取压方式2.2.1 角接取压法：用于孔板及ISA1932喷嘴。

角接取压的取压方法有单独钻孔取压和环室取压。

对孔板，节流件上下游侧取压孔和节流件前后端面平齐。

见图１，对ISA1932喷嘴，见图２。

2.2.2 法兰取压法：用于孔板，也称１"取压法，节流件上下游侧取压孔轴心线分别位于距节流件前后端面25.4 ±0.8mm的位置上。

见图３。

2.2.3 D－D/2取压法：用于孔板、长径喷嘴，节流件上下游侧取压孔中心线分别位于距进口端面1D和1/2D处。

节流装置是包括节流件、取压装置和前后测量管在内的整个装置。

当充满管道的流体流经节流装置时，在节流件前后产生一压力差，并通过取压装置将差压信号传给差压计检出，从而确定其流量的大小。

由于标准件节流装置的流量系数都是在一定的条件下通过试验取得的。

因此，除对节流件和取压装置有严格的规定外，对管道、安装、使用条件都有严格的规定。

如果实际工作中偏离了规定条件，则引起的流量误差是难以估计的。

1.管道条件(1) 安装节流件用的管道应该是直的，并且是圆形管道。

(2) 管道内壁可以是光滑，也可以是粗糙的，但一定要需要洁净，不应混有杂质。

(3) 节流件前后要有足够长的直管道长度。

但是，在工业管道上常常会有拐弯、分叉、汇合、闸门等局部阻力件出现，原来平稳的流束流过这些阻力件时会受到严重的扰乱，而后流经相当长的管段才会恢复平稳。

因此，要根据局部阻力的不同情况，在节流件前后设置不同长度的直管段。

2安装要求(1) 节流件在管道中的安装应保证其前端面与管道轴线垂直，垂直度不得超过±1°，同时还应保证其开孔与管道同心。

(2) 夹紧节流件用的密封垫片(包括环室与法兰、环室与节流件和法兰取压的法兰与孔板之间的垫片)，在夹紧后不得突入管道内壁。

垫片不能太厚，最好不超过0.5mm。

(3) 新装管路系统必须在管道冲洗和扫线后再进行节流件的安装。

(4) 凡是用于调节流量的阀门，最好安装在节流件后最小直管段以外。

(5) 节流装置的各管段和管件的连接处不得有任何管径突变。

3.使用要求标准节流装置在使用时，必须满足下列条件(1) 流体必须充满圆管和节流装置，并连续的流经管道。

(2) 流体必须是牛顿流体，在物理学上和热力学上是均匀的，单相的，或者可以认为是单相的，包括气体、溶液。

(3) 流体流经节流件时不发生相变。

(4) 流体流量不随时间变化，或变化较缓慢。

(5) 流体在流经节流件前，其流束必须与管道轴线平行，不得有旋转流。

节流装置的形式多种多样，常州成丰拥有在实际生产中使用最多的标准节流件，分别是标准孔板、标准喷嘴以及标准文丘里管。

节流装置、节流组件安装使用说明书上海精普仪表厂节流装置、节流件组件安装使用说明书■概述节流装置是测量流量的差压感受元件。

配合差压变送器以及显示、记录、积算和调节仪表，可用来测量、积算和控制液体、蒸汽和气体的瞬时流量值和累计流量值。

由于结构简单制造方便，安装容易，使用时间长，价格便宜等特点，在流量仪器中应用最广泛，最成熟的一种。

它广泛地应用于石油、冶金、电力和轻工业等工业部门。

● 节流装置由标准节流件，取压装置和符合要求的前、后直管组成。

● 节流组件由节流件、取压装置（包括取压口、引压短管和阀门）、配套法兰组成。

●标准节流件有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压形式分：角接取压标准孔板、法兰取压标准孔板、径距取压标准孔板。

标准喷嘴按型式分：ISA1932喷嘴、长颈喷嘴。

标准文丘里管按结构型式分：文丘里喷嘴、粗铸文丘里管、卷板文丘里管，机械加工文丘里管。

●非标准节流件有双重孔板、四分之一圆孔板、圆缺孔板、小口径孔板、偏心孔板等。

●所生产的标准节流装置是按国际标准ISO 5167-1（1991）及国家标准GB/T 2624-93的技术规范进行设计，制造的。

■主要技术指标节流装置：标准孔板流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.6%当0.6<β≤0.75时，δc/C=±β%（β为节流件的直径比）标准喷嘴流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.8%当0.6<β≤0.8时，δc/C=±(2β-0.4)%长颈喷嘴流出系数的不确定度为：δc/C=±2.0%粗铸文丘里管流出系数的不确定度为：δc/C=±0.7%卷板文丘里管流出系数的不确定度为：δc/C=±1.5%机械加文丘里管流出系数的不确定度为：δc/C=±1 %文丘里喷嘴流出系数的不确定度为：δc/C=±(1.2+1.5β4)%■工作原理在充满流体的圆形管道中安装了节流件后，当被测流体流过节流件时，流速将在节流处形成局部收缩，从而使收缩截面内平均流速增加，在节流件的上游侧静压力上升，下游侧静压下降，于是在节流件的上、下游侧产生静压力差△P。

流量测量节流装置（孔板）技术资料全说明一.概述作用：指导操作、经济核算、保障安全的重要参数。

1.1测量流量的现状现状：迄今为止，流量的测量准确度较低，流量计的通用性很差，单位传递和仪器的检定都有困难，是发展中的领域。

原因：流体性质多样：单相与多相、牛顿与非牛顿、粘与非粘、可压和不可压、汽化、结晶和清洁杂质等。

管路系统的多样性：圆和非圆、光滑和粗糙、弯曲情况等。

流动状态多样：层流，紊流（充分发展与非充分发展）、满管、非满管、明渠…1.2概念1）瞬时流量（流量）q ：单位时间内流过某一截面的物质数量（质量或体积）。

2）总流量（总量、累积流量）Q ：在某一时间内流过的物质数量。

Q=t ⎰qd , 4-1q =dtdQ4-2 若q = c 则Q= q (t 2-t 1) 4-33）流量表示法：● 质量流量m q ： 单位：kg/s kg/h ● 体积流量v q ： 单位：m 3/s m 3/h ● 二者之间的关系：v m q q ρ= 4-4ρ——流体的密度kg/ m 34）说明● 质量流量是物质的固有属性不随外界条件发生变化，是反映流量的最好方法。

● 凡是没有特殊说明的流量，均指的是瞬时流量。

1.3流量测量方法的分类1）容积法流体的固定的已知大小的体积逐次的从流量计中排放流出，则计算流出次数，就可以求出总量，计算排放频率，就可以求出q。

例如刮板流量计、椭圆齿轮流量计、腰轮流量计。

v特点：流体的流动状态，雷诺数影响小，易准确计数。

但是不宜于高温，高雅，赃、污介质，上限不能很大，漏流以及磨损。

2）流速法：应用最多，流通截面积恒定时，截面上的平均流速与体积流量成正比，测出与流速有关的物理量就可以知流量的大小。

例如差压法、动压、涡轮等。

3）质量法：●直接法：由牛顿第二定律，测力，加速度，得出质量。

例如：转子，靶式。

●间接法：体积流量与密度信号综合运算。

4）其他：漩涡、热式、电磁、超声波。

二.节流式流量计是目前应用最广的一种流量计，约占70%，今后相当长的时间内还会占40%～45%优点：形式不需要个别标定，能保证相当高的工作精度。

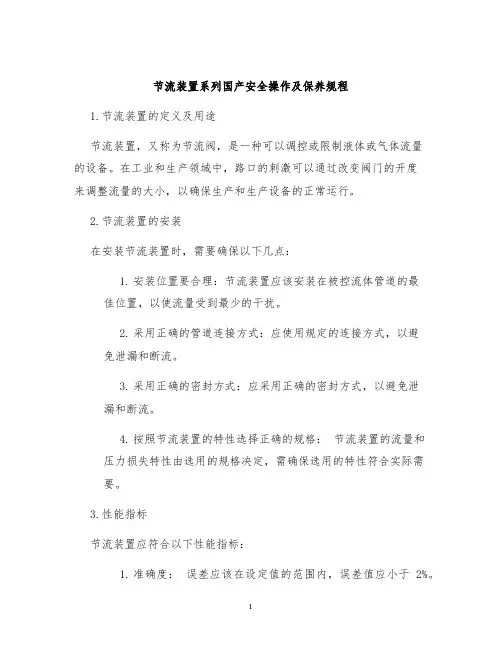

节流装置系列国产安全操作及保养规程1.节流装置的定义及用途节流装置，又称为节流阀，是一种可以调控或限制液体或气体流量的设备。

在工业和生产领域中，路口的刺激可以通过改变阀门的开度来调整流量的大小，以确保生产和生产设备的正常运行。

2.节流装置的安装在安装节流装置时，需要确保以下几点：1.安装位置要合理：节流装置应该安装在被控流体管道的最佳位置，以使流量受到最少的干扰。

2.采用正确的管道连接方式：应使用规定的连接方式，以避免泄漏和断流。

3.采用正确的密封方式：应采用正确的密封方式，以避免泄漏和断流。

4.按照节流装置的特性选择正确的规格：节流装置的流量和压力损失特性由选用的规格决定，需确保选用的特性符合实际需要。

3.性能指标节流装置应符合以下性能指标：1.准确度：误差应该在设定值的范围内，误差值应小于2%。

2.渐进性：应具有良好的渐进性，即随着阀门的逐渐关闭，流量的逐渐减小。

3.稳定性：在常工况下应具有良好的稳定性，不应有不稳定或振荡。

4.安全操作在使用节流装置时，需要注意以下几点：1.操作前检查：使用前先检查节流装置阀门是否堵塞，防止重新开启时出现陡增的流量。

2.保持清洁：经常清洁与检查节流装置的内部通道，以确保泄漏和过流等问题的产生。

3.防止积雪：应确保节流装置不会被积雪掩盖，并采取必要措施预防冻结。

4.采取适当措施：在高温情况下，需采取必要措施，以避免阀门或其他部件的损坏。

5.防止过压：在某些情况下，如突然的过压、液体花费或冲击波，节流装置可能会发生损坏或泄漏，应注意防范措施。

5.保养规程为了确保节流装置的正常运行，应定期进行保养。

1.清洁节流装置：定期清洁节流装置的内部通道，检查液体或气体的流量。

2.检查液压油、润滑脂及液压管路：检查传动停机，清理液压油、润滑脂，检查液压管路，保持管路与接头清洁。

3.进行保养记录：按保养规定记录保养情况，包括日期、项目、责任人等。

6.维修在节流装置出现故障时，需要进行维修。

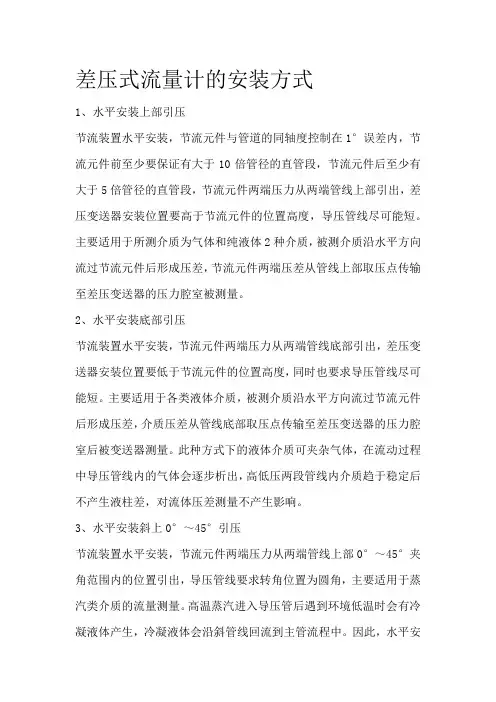

差压式流量计的安装方式1、水平安装上部引压节流装置水平安装，节流元件与管道的同轴度控制在1°误差内，节流元件前至少要保证有大于10倍管径的直管段，节流元件后至少有大于5倍管径的直管段，节流元件两端压力从两端管线上部引出，差压变送器安装位置要高于节流元件的位置高度，导压管线尽可能短。

主要适用于所测介质为气体和纯液体2种介质，被测介质沿水平方向流过节流元件后形成压差，节流元件两端压差从管线上部取压点传输至差压变送器的压力腔室被测量。

2、水平安装底部引压节流装置水平安装，节流元件两端压力从两端管线底部引出，差压变送器安装位置要低于节流元件的位置高度，同时也要求导压管线尽可能短。

主要适用于各类液体介质，被测介质沿水平方向流过节流元件后形成压差，介质压差从管线底部取压点传输至差压变送器的压力腔室后被变送器测量。

此种方式下的液体介质可夹杂气体，在流动过程中导压管线内的气体会逐步析出，高低压两段管线内介质趋于稳定后不产生液柱差，对流体压差测量不产生影响。

3、水平安装斜上0°～45°引压节流装置水平安装，节流元件两端压力从两端管线上部0°～45°夹角范围内的位置引出，导压管线要求转角位置为圆角，主要适用于蒸汽类介质的流量测量。

高温蒸汽进入导压管后遇到环境低温时会有冷凝液体产生，冷凝液体会沿斜管线回流到主管流程中。

因此，水平安装状态下从斜上0°～45°夹角范围内引出压力，对蒸汽类流体流量测量最合适。

4、垂直安装侧面引压节流装置垂直安装，流体从下往上流经节流元件后产生压差，安装时要求差压变送器位置要低于下端取压点高度。

主要适用于流体介质为多相流，多相混合且比例不固定的场景时垂直流动不会在测量位置产生分层。

例如原油生产平台的油井产出中包含有油、气、水三相，在水平安装方式下因分层的原因导致水平流动介质分离的情况下无法准确测量，在垂直安装过程中能够保证多相流体始终处于混合紊流状态，所产生的压差能更真实反映实际流量。

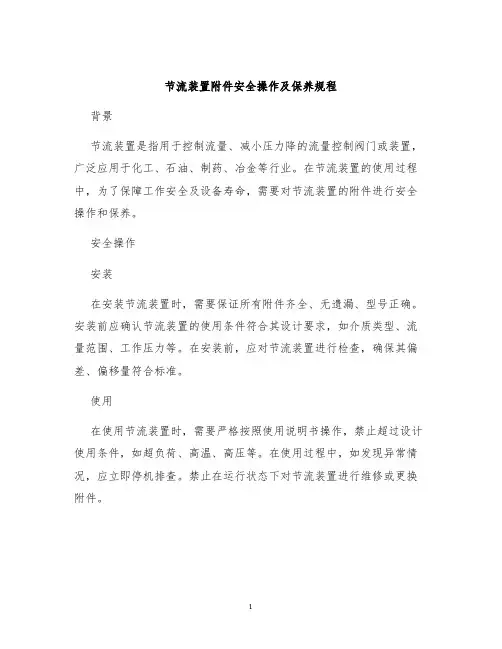

节流装置附件安全操作及保养规程背景节流装置是指用于控制流量、减小压力降的流量控制阀门或装置，广泛应用于化工、石油、制药、冶金等行业。

在节流装置的使用过程中，为了保障工作安全及设备寿命，需要对节流装置的附件进行安全操作和保养。

安全操作安装在安装节流装置时，需要保证所有附件齐全、无遗漏、型号正确。

安装前应确认节流装置的使用条件符合其设计要求，如介质类型、流量范围、工作压力等。

在安装前，应对节流装置进行检查，确保其偏差、偏移量符合标准。

使用在使用节流装置时，需要严格按照使用说明书操作，禁止超过设计使用条件，如超负荷、高温、高压等。

在使用过程中，如发现异常情况，应立即停机排查。

禁止在运行状态下对节流装置进行维修或更换附件。

维护节流装置需要定期维护，检查阀门、轴承、密封圈、弹性元件等零部件的磨损及松动情况，及时更换或维修。

同时需对节流装置的附属设备、管道等进行定期检查，确保其正常运行。

存储在节流装置停用期间，需要将其存放在干燥、通风、温度适宜的环境中，避免存放在潮湿、高温等有害环境中。

存储期间需要定期检查，确保其无损坏、无严重腐蚀及泄漏情况。

保养规程轴承保养节流装置轴承是其重要部件之一，在使用过程中易受到腐蚀、磨损等影响。

为保证其正常运转和寿命，建议采用以下保养措施：1.每两个月对轴承进行润滑：在轴承两侧的注油处注入适量轴承润滑剂，以保证轴承的润滑和运转。

2.注意清理：定期将轴承两侧的防尘盖移开，清洗泥沙、清尘。

密封圈保养节流装置密封圈是其保密性和稳定性的主要保障，因此密封圈的保养至关重要，建议采用以下保养措施：1.定期检查：每两个月对密封圈进行检查，是否磨损，是否有裂口等问题，及时更换。

2.储存时避免交叉污染：若需储存新的密封圈，应将其单独存放，并避免存放有污染物质的环境中。

阀门保养阀门是节流装置中重要的控制部件之一，对于阀门的保护及保养应采取下述措施：1.定期检查：每两个月对阀门进行检查，除去杂物和泥沙，检查阀门的灵活性，如发现问题应立即解决。

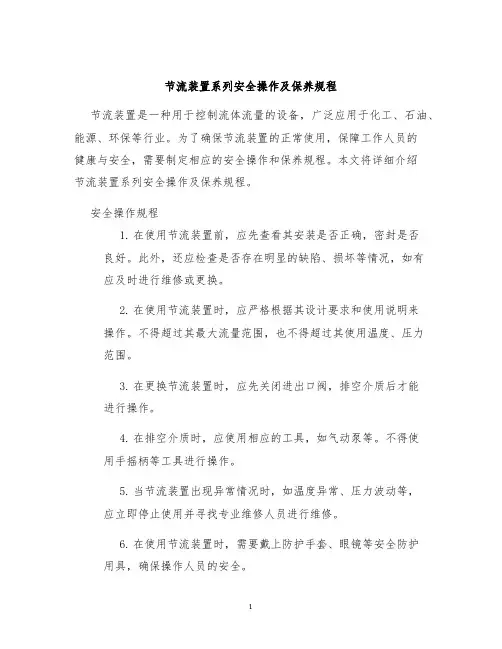

节流装置系列安全操作及保养规程节流装置是一种用于控制流体流量的设备，广泛应用于化工、石油、能源、环保等行业。

为了确保节流装置的正常使用，保障工作人员的健康与安全，需要制定相应的安全操作和保养规程。

本文将详细介绍节流装置系列安全操作及保养规程。

安全操作规程1.在使用节流装置前，应先查看其安装是否正确，密封是否良好。

此外，还应检查是否存在明显的缺陷、损坏等情况，如有应及时进行维修或更换。

2.在使用节流装置时，应严格根据其设计要求和使用说明来操作。

不得超过其最大流量范围，也不得超过其使用温度、压力范围。

3.在更换节流装置时，应先关闭进出口阀，排空介质后才能进行操作。

4.在排空介质时，应使用相应的工具，如气动泵等。

不得使用手摇柄等工具进行操作。

5.当节流装置出现异常情况时，如温度异常、压力波动等，应立即停止使用并寻找专业维修人员进行维修。

6.在使用节流装置时，需要戴上防护手套、眼镜等安全防护用具，确保操作人员的安全。

7.在节流装置使用完毕后，应及时进行清洗和维护，确保其正常使用寿命。

保养规程1.在使用节流装置过程中，应注意及时清理其内部，以避免杂物、沉淀物等对其造成损坏。

2.在使用节流装置的较长时间后，应进行检测，以确保其各项指标正常。

如有异常情况需要及时更换损坏的部件或进行修理。

3.在更换节流装置的时候，应仔细检查其内部和外部是否存在损坏或者淤渍物等，如有需要进行专业清理和维修。

4.在节流装置长时间不用时，应保持其干燥和清洁，以延长其使用寿命。

5.在对节流装置进行大规模保养或修理时，应进行全面检查和测试，确保操作人员的安全和设备的稳定性。

6.在保养和维护节流装置时，应注意严格遵守相关的安全规范和操作流程，确保操作人员的安全。

总结本文详细介绍了节流装置系列的安全操作和保养规程，包括使用前检查、安装、操作、异常情况处理、保养和维护等方面。

只有严格按照这些规程进行操作和维护，才能确保节流装置能够正常工作，避免事故的发生。

节流装置的安装使用时注意事项
1. 嘿，你安装节流装置的时候可得小心啦！就像给机器穿衣服一样，尺寸得合适呀！比如说安装的时候要是太松了，那能起到好作用吗？肯定不行呀！
2. 讲真的，使用节流装置一定要注意方向哦！这就好比你走路，走反了方向能到目的地吗？像有些装置是有特定方向要求的，可别弄反啦！
3. 哎呀呀，安装位置也很重要呢！这就跟你放东西一样，得找个合适的地儿，不然多别扭呀！比如说放在有震动的地方，那能行不？
4. 你知道吗，密封也不能马虎呀！这就好像家里的门窗，密封不好不就漏风啦？节流装置密封不好可会出问题的哟！
5. 嘿嘿，在操作节流装置的时候可别粗心大意！想象一下，要是你做饭的时候马马虎虎，那饭菜能好吃吗？一定要细心再细心呀！
6. 哇塞，安装完还得检查检查呀！这就好像考试完检查试卷一样，不检查咋知道对不对呢？对节流装置也得多检查几遍才行！
7. 注意哦，环境也会影响节流装置呢！如果环境恶劣，那它不就像人在恶劣环境下容易生病一样嘛！可别把它放在不合适的环境里啦！
8. 记住咯，维护保养也不能忘！就像你爱护自己的车一样，不保养能开得长久吗？节流装置也需要我们好好照顾它呀！总之，安装使用节流装置，这些注意事项可得牢牢记住呀，不然出了问题可就麻烦啦！。

节流装置设计手册一、背景介绍在工业生产和民用设施中，经常需要控制流体的流量以满足特定的工艺要求或者节约能源。

为了实现这一目的，节流装置被广泛应用于管道系统中，它能够限制流体的流速，达到节流的效果。

为了设计和使用节流装置，我们需要了解其原理、种类、安装方法等相关知识，因此编写这份节流装置设计手册以便工程师和操作人员参考。

二、节流装置的原理节流装置通过改变管道横截面积或者增加摩擦阻力来限制流体的流量。

根据流体力学原理，流速和流量之间存在着明确的关系，通过改变流速来达到控制流量的目的。

常见的节流原理包括孔板节流、节流阀门、节流孔等。

三、节流装置的种类1.孔板节流装置：孔板是一种简单有效的节流装置，它通过在管道横截面上开设一个孔来限制流体的流速。

孔板的种类包括标准圆孔板、长颈圆孔板、偏心圆孔板等，根据具体的流体性质和工艺要求来选择合适的孔板型号。

2. 节流阀门：节流阀门是一种通过调节阀门开度来控制流体流速的装置。

根据阀门结构和工作原理的不同，节流阀门包括节流调节阀、节流截止阀、节流蝶阀等，它们适用于不同的工艺流程和管道系统。

3. 节流孔：节流孔是一种通过在管道内壁上设置孔隙来限制流速的装置，通常应用于小直径管道或者需要微小流量调节的场合，如化工实验室。

四、节流装置的设计与选择1. 流量计算：在选择和设计节流装置时，首先需要根据具体的工艺要求和流体性质来计算需要的流量。

通过流体动力学方程和实际测量数据来确定所需的节流装置参数。

2. 材料选择：节流装置的材料应根据流体的化学性质、温度和压力来选择，确保装置能够长期稳定地工作并符合安全要求。

3. 安装要求：不同类型的节流装置在安装过程中需要特定的注意事项，包括安装位置、密封要求、管道流速分布等方面的考虑。

五、节流装置的维护与保养为了确保节流装置的正常运行和长期稳定性，需要进行定期的维护和保养工作。

包括清洗堵塞孔道、更换磨损部件、校准流量计等工作，以确保节流装置的性能和安全。

标准节流装置安全操作及保养规程随着工业化的发展，节流装置广泛应用于流体传输管道中，以控制液体或气体的流量、压力和流速，起到控制流体输送效果的作用。

其中，标准节流装置是一种非常常见的节流装置，具有结构简单、精度高、可靠性强等优势。

然而，标准节流装置的安全操作和保养是使用者必须掌握和遵守的重要事项。

安全操作规程1. 只能由受过培训的专业人员安装、调试和更换对于标准节流装置安装、调试和更换，只能由受过专业培训的人员进行操作。

作为非常重要的控制元件，标准节流装置一旦操作不当，可能会对管道系统造成不可逆的损失，甚至引发意外事故。

因此，除非经过正式培训和考核的人员，否则不得随意动手操作。

2. 安装前必须检查清洁度标准节流装置在安装前需要进行检查，并确保其表面洁净，无油脂、污垢等污染物。

如发现表面有损坏，如缺口、划痕等，则需要及时更换。

此外，在安装过程中，还需保证管道系统的清洁度，以免管道内的污物堵塞或损坏节流装置。

3. 确定适当的流量和压差范围在使用标准节流装置之前，需要对管道系统的实际流量和压差进行准确的计算，并选择适当的标准节流装置型号和规格。

如果流量过大或者压差过大，可能会对节流装置的正常运行产生不良影响。

因此，在安装前需要进行评估和计算，并选择合适的标准节流装置。

4. 设备运行时需要加装过滤器标准节流装置使用时必须配备适当的过滤器，以隔离管道系统中的污物和其他颗粒物。

过滤器的选择应该根据实际情况，选择合适的型号和规格，并在使用过程中定期清洗或更换。

5. 避免过度加压或过度压差标准节流装置在正常运行中，其受压力和流量的影响变化非常显著。

过度加压或过度压差可能会损坏节流装置，甚至对管道系统造成不良影响。

因此，为了保证设备的正常运行，必须避免过度加压和过度压差。

保养规程1. 安全使用节流装置在使用标准节流装置的过程中，需要根据实际情况对其进行保养和维护。

如遇到异常情况，如噪声过大、流速变慢、压力不稳定等，应及时向专业人员咨询或报修。

一、流量仪表1 孔板、喷嘴和文丘里管等节流装置应安装在被测介质完全充满的管道上。

节流装置取压口的方位应和仪表的安装位置相适应。

2 孔板、喷嘴和文丘里管等节流装置上、下游直管段的最小长度应符合设计文件规定。

当设计文件无规定时，其上下游直管段的最小长度应符合本标准附录C 的规定。

3 除设计有特殊要求外，节流装置在水平和倾斜的工艺管道上安装时，取压口的方位应符合下列规定：a) 测量液体流量时，应在工艺管道的下半部与工艺管道的水平中心线成0 °~ 45 °夹角的范围内，见图a)；b) 测量气体流量时，应在工艺管道的上半部与工艺管道的垂直中心线成0 °~ 45°夹角的范围内，c) 测量蒸汽流量时，应在工艺管道的上半部与工艺管道水平中心线成0 °~ 45 °夹角的范围内，4 孔板、喷嘴、文丘里管等节流装置的安装应符合下列规定：a) 在规定的直管段最小长度范围内，不应设置其他取源部件或检测元件，与其紧邻的直管段应具有相同的内径，直管段管子内表面应清洁、光滑，无凹坑、积垢、锈蚀锈斑和突出物；b) 节流件应在管道吹洗合格安装。

安装前应检查孔板入口、喷嘴出口边缘应无毛刺，圆角及可见损伤；c) 节流件的安装方向，应按照制造厂在产品上的流向标识进行安装；d) 节流件在管道中安装时，其端面应垂直于管道轴线，允许偏差应为 1 °; 节流件轴线应与管道或夹持件的轴线保持一致；e) 安装节流件的密封垫片的内径不应小于管道的内径，夹紧后不应突入管道内壁。

5 差压仪表或变送器的正、负压室应与节流装置或流量检测元件的正、负压侧相对应，安装位置还应符合下列规定：a) 测量气体流量时，差压仪表或变送器宜高于取压点，否则应采取放空及排凝措施；b) 测量液体流量时，差压仪表或变送器宜低于取压点，否则应采取放空措施；c) 测量蒸汽流量时，差压仪表或变送器宜低于取压点。

6 流量计安装时，通用要求应符合下列规定：a) 流量计上、下游应配置一定长度、无阻塞的直管段或安装流动调整器，直管段长度和安装支撑方式应符合设计文件的规定；b) 在规定的上下游直管段长度范围内，不应设置其他取源部件或检测元件，需要安装流量调节阀时，应安装在传感器的下游侧。

流量测量仪表安装设计规范（一）差压流量测量节流装置的安装应符合以下规定：1、节流装置应安装在被测介质完全充满的管道上。

2、节流装置的上、下游侧应有一定长度的直管段。

上游侧的最小直管段与上游侧的局部阻力件形式和节流孔直径与管道内径的比值(fl=d/D)有关。

3、如在水平或倾斜管道上安装节流装置，取压孔位于管道横截面上的方位应符合下列规定：a）测量气体时，对于湿气体，应在与垂直中心线夹角为α范围内；对于干气体，应在水平中心线上半部及水平中心线下方α角范围内，α小于45°；b）测量蒸汽时，在水平中心线上；c）测量液体时，在水平中心线上下α角范围内，当液体中含有固体颗粒时，在水平中心线上方；液体中含有气体时，在水平中心线的下方，α小于45°。

4、节流装置宜安装在水平管道上，亦可装在垂直管道上(偏心或圆缺孔板除外)，应考虑便于安装维护，必要时应设置操作平台。

安装在埋地管道时，应设置地井。

5、偏心锐孔板必须安装在水平管道上。

如被测液体中含有气体，锐孔应与工艺管道内圆顶点相切，取压孔位于管道横截面的水平中心线上；如测量含凝液的气体或含固体颗粒的液体，锐孔应与工艺管道内圆底点相切，取压孔位于管道顶部或水平中心线上。

（二）均速管流量计的安装应符合以下规定注：本条适用于均速管类(例ITABAR，VBRABAR，ANUBA等)流量计、比托管流量计及其变形产品如V形比托管（V-cone)流量计和比托式文丘里管的安装。

1、均速管流量计应安装在被测介质完全充满的管道上。

2、均速管流量计宜安装于水平管道上：当测量气体、蒸汽时。

也可安装于垂直管道上。

3、均速管流量计在工艺管道上截面上的插入方位应满足下列要求：a）在水平管道上安装、铡量气体时，应在水平线以上且与水平线夹角30°—150°的范围内；b）在水平管道上安装、测量液体和蒸汽时，应在水平线以下且与水平线夹角-50°—-130°的范围内；c）在垂直管道上安装时，可在与管道中心线垂直的平面内的任意位置；d）均速管流量计测压孔开孔中心线与管道中心线的偏差应小于3°；均速管杆中心线与管线垂直度偏差应小于5°，与管道中心线的偏差应小于3°。

巴类流量计节流装置安全操作及保养规程前言巴类流量计（以下简称流量计）是一种广泛应用于化工、医药、食品、生物技术、涂料、纺织、石油化工等领域的仪表。

安全操作和定期保养对于保证流量计的准确性、长期使用寿命以及安全性都非常重要。

本文将介绍巴类流量计节流装置的安全操作及保养规程。

安全操作1. 工作场所流量计应安装在通风良好、温度适宜、无腐蚀气体和粉尘的恶劣环境的场所，距离热源和强电磁场干扰的设备的距离应符合生产厂商建议的要求。

2. 工作人员只有经过相关培训、了解仪器工作原理且获得相应的操作资格的人员才能进行操作。

不得擅自拆卸计量表头部分，避免影响计量表的准确性。

使用前应先查看相关产品的说明书并做好相关安全注意事项等工作。

3. 电源应按照指定的电源要求连接电源线，并检查电源的正负极性是否正确。

在使用电源前，应检查电源线是否正常，如有损坏或老化现象，应及时更换。

4. 流量计节流装置的安装将流量计节流装置安装在流量计表头与管路之间，不得在其它部位加装。

节流装置在安装后应留意是否稳定，如果节流装置的内部或外部存在异物，应对其进行清理。

5. 操作在正式使用中，应让微商节流装置在通电状态下进行操作，等到正常使用后再进行节流调节。

切勿强行扭曲或卸下部件。

操作过程中应监测机体内部温度和其他参数的变化，以免发生意外。

保养规程1. 巡检流量计应定期进行巡检和校准，操作过程中应留意流量计的工作情况，如发现任何不正常情况，应及时处理告知工作人员，避免因故障引发不必要的麻烦。

2. 清洁流量计的节流装置在使用过程中会存在一定的腐蚀、蓄积物等，对应进行适当的清洁和消毒处理，保证测量精度不受影响。

对仪器外表及连接运的螺口等易于沉积物的部份应定期清洗，避免长期积存对仪器的影响。

3. 更换如流量计的节流装置出现故障，应及时联系相关售后服务人员进行修理或更换。

在更换时，应注意国家仪表行业相关规定，并进行校准操作，保证仪器的安全使用。

结论巴类流量计节流装置是一种广泛应用的仪表设备，对于保证其准确性、长期使用寿命以及安全性都非常重要。

节流装置测量流量安装作业指导书充满管道的流体流经管道内的节流装置时，流束将在节流装置处形成局部收缩，从而使流速增加，静压力降低，于是在节流装置前后便产生了压差。

根据压差值及流体其它性质就可推算出流量值。

节流装置安装注意事项：1、联系工艺设备人员，结合管道图确定最佳安装位置，便于安装、调试及维护。

2、节流装置可在管路上水平、垂直或倾斜安装，其流向必须和管道流量流向一致。

流体必须充满圆管和节流装置，并连续地流经管道，要求是均匀、单相、流经节流装置前要求其流速与管道轴线平行。

3、为确保节流装置的测量精确度，节流装置在管道上安装时上、下游侧必须有足够长度的圆直管段，且管内壁应洁净、无坑凹和沉淀物。

一般经验最小要求：上游侧的最短直管长度L1》20D，下游侧的最短直管长度L1》10D（D为管道直径）。

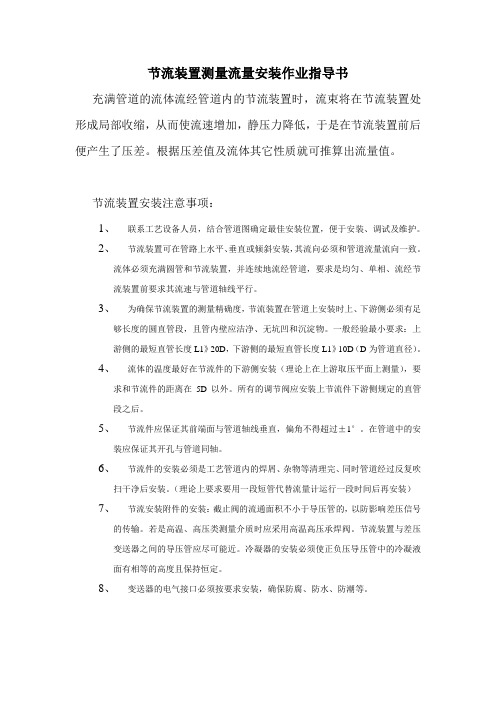

4、流体的温度最好在节流件的下游侧安装（理论上在上游取压平面上测量），要求和节流件的距离在5D以外。

所有的调节阀应安装上节流件下游侧规定的直管段之后。

5、节流件应保证其前端面与管道轴线垂直，偏角不得超过±1°。

在管道中的安装应保证其开孔与管道同轴。

6、节流件的安装必须是工艺管道内的焊屑、杂物等清理完、同时管道经过反复吹扫干净后安装。

（理论上要求要用一段短管代替流量计运行一段时间后再安装）7、节流安装附件的安装：截止阀的流通面积不小于导压管的，以防影响差压信号的传输。

若是高温、高压类测量介质时应采用高温高压承焊阀。

节流装置与差压变送器之间的导压管应尽可能近。

冷凝器的安装必须使正负压导压管中的冷凝液面有相等的高度且保持恒定。

8、变送器的电气接口必须按要求安装，确保防腐、防水、防潮等。

一体化孔板流量计安装注意事项一体化孔板流量计维护和修理保养一体化孔板流量计是测量流量的差压发生装置，搭配差压变送器可测量管道中各种流体的流量。

节流装置包含标准孔板，圆缺孔板等。

运用于原油、化学工业、有色金属、输配电、轻纺等单位。

一体化孔板流量计安裝前常见问题：1、义表安裝前，工序管路应开展吹扫，避开管路中逗留的铁磁性有机物黏附在义表里，危害义表的特性，乃至会毁坏义表。

假如必定性，应在义表的通道安裝磁过滤装置。

义表自身不出席投运前的气扫，以防毁坏义表。

2、义表在安裝到工序管路以前，应查验其有没有毁坏。

3、义表的安裝方式分成竖直安裝和水准安裝，假如是竖直安裝方式，应确保义表的管理局垂线与铅垂线交角低于2；假如是水准安裝，应确保义表的水准轴线与直线交角低于2、4、义表的中上游管路应与义表的规格同样，联接活接头或螺牙应与义表的活接头和螺牙配对，义表上下游接管段距离应确保少是义表公称规格的5倍，中上游接管段距离大于等于250mm。

5、由于义表是依据磁藕合传送讯号的，因此为了保证义表的特性，安裝周边少250px处，不容许有铁磁性有机物存有。

6、测定汽体的义表，是在特别水压下校正的，假如汽体在义表的出入口立刻排污到空气，将会在浮子处造成风压降，并造成数剧失帧。

假如是这样的负荷标准，应在义表的出入口安裝1个闸阀。

7、安裝在管路中的义表不可受到剪切力的功效，义表的入口处需有适合的管路支承，能够使义表处在小剪切力情况。

8、安裝PTFE（聚四氟乙烯）内衬的义表时，要特别当心。

由于在水压的功效下，PTFE会形变，因此法兰螺母不必随便拧得太紧。

9、含有液晶显示的义表，安裝时要尽量削减太阳照射显示屏，削减lcd显示器使用期。

10、底温物质测定时，需选夹套型。

一体化孔板流量计差压值选择应遵奉并服从的原则目前一体化孔板流量计已经应用到各个领域，紧要应用于石油、化工、冶金、电力、轻工等部门，为了在应用时避开不必要的损失，确定要遵奉并服从以下几点进行选择。
