给水排水系统分类与组成一、城市给水系统分类与组成1.城市给水系统的分类1)按水源种类划分按水源种类可将城市给水系统划分为以地下水为水源的给水系统和以地表水为水源的给水系统。

2)按供水方式划分按供水方式可将城市给水系统划分为重力给水系统、多水源给水系统、分质给水系统、分压给水系统、循环给水系统和循序给水系统。

3)按使用目的划分按使用目的可将城市给水系统划分为生活给水系统、生产给水系统和消防给水系统。

2.城市给水系统的组成城市给水系统是维持城市正常运作的必要条件，通常由下列工程设施组成。

1)取水构筑物取水构筑物是指用以从地表水源或地下水源取得满足要求的原水，并输往水厂的工程设施。

其可分为地下水取水构筑物和地表水取水构筑物。

(1)地下水取水构筑物。

地下水取水构筑物主要有管井、大口井、辐射井和渗渠几种形式。

(2)地表水取水构筑物。

地表水取水构筑物有固定式和移动式两种，在修建构筑物时，应根据不同的需求和河流的地质水文条件合理选择取水构筑物的位置和形式，它将直接影响取水的水质、水量和取水的安全、施工、运行等各个方面。

2)水处理构筑物水处理构筑物是指用以对原水进行水质处理使水质达到生活饮用或工业生产所需要的水质标准的工程设施，常用的处理方法有沉淀、过滤、消毒等。

处理构筑物主要有过滤池、澄清池、化验室、加药间等原水处理系统设备。

水处理构筑物常集中布置在水厂内。

3)泵站泵站是指用以将所需水量提升到要求高度的工程设施。

按泵站在给水系统中所起的作用，可分为以下几类。

(1)一级泵站。

一级泵站直接从水源取水，并将水输送到净水构筑物，或者直接输送到配水管网、水塔、水池等构筑物中。

(2)二级泵站。

二级泵站通常设在净水厂内，自清水池中取净化了的水，加压后通过管网向用户供水。

(3)加压泵站。

加压泵站用于升高输水管中或管网中的压力，自一段管网或调节水池中吸水压入下一段输水管或管网，以便提高水压来满足用户的需要。

4)输水管(渠)和管网(1)输水管(渠)。

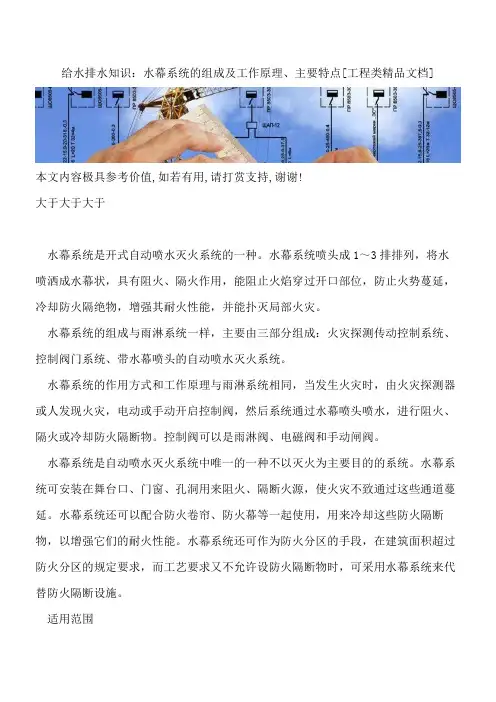

给水排水知识：水幕系统的组成及工作原理、主要特点[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!大于大于大于水幕系统是开式自动喷水灭火系统的一种。

水幕系统喷头成1～3排排列，将水喷洒成水幕状，具有阻火、隔火作用，能阻止火焰穿过开口部位，防止火势蔓延，冷却防火隔绝物，增强其耐火性能，并能扑灭局部火灾。

水幕系统的组成与雨淋系统一样，主要由三部分组成：火灾探测传动控制系统、控制阀门系统、带水幕喷头的自动喷水灭火系统。

水幕系统的作用方式和工作原理与雨淋系统相同，当发生火灾时，由火灾探测器或人发现火灾，电动或手动开启控制阀，然后系统通过水幕喷头喷水，进行阻火、隔火或冷却防火隔断物。

控制阀可以是雨淋阀、电磁阀和手动闸阀。

水幕系统是自动喷水灭火系统中唯一的一种不以灭火为主要目的的系统。

水幕系统可安装在舞台口、门窗、孔洞用来阻火、隔断火源，使火灾不致通过这些通道蔓延。

水幕系统还可以配合防火卷帘、防火幕等一起使用，用来冷却这些防火隔断物，以增强它们的耐火性能。

水幕系统还可作为防火分区的手段，在建筑面积超过防火分区的规定要求，而工艺要求又不允许设防火隔断物时，可采用水幕系统来代替防火隔断设施。

适用范围①超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台口，以及与舞台相连的侧台、后台的门窗洞口。

②防火卷帘和防火幕的上部。

③应设防火墙、防火门等隔断物，而又无法设置的开口部位。

相邻建筑之间的防火间距不能满足要求时，面向相邻建筑物的门、窗、孔洞处以及可燃的屋檐下。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实表明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。

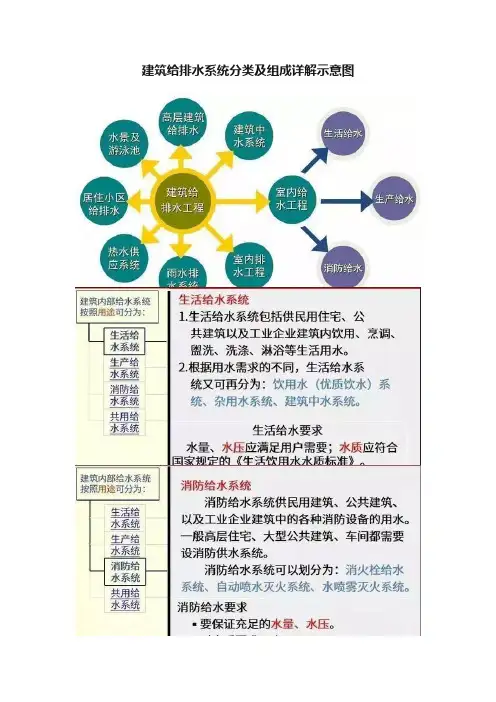

建筑给排水系统分类及组成详解示意图给水方式给水方式：指建筑内部给水系统的供水方案01直接给水方式特点：系统简单，投资省，可充分利用外网水压。

但是一旦外网停水，室内立即断水。

适用场所：水量、水压在一天内均能满足用水要求的用水场所。

02气压给水方式特点：供水可靠，无高位水箱，但水泵效率低、耗能多。

适用场所：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。

03设水泵给水方式（A）特点：系统简单，供水可靠，无高位水箱，但耗能多。

适用场所：水压经常不足，用水较均匀，且不允许直接从管网抽水时采用。

04设水泵给水方式（B）特点：系统简单，供水可靠，无高位水箱，但耗能较多。

为了充利用室外管网压力，节省电能，当水泵与室外管网直接连接时，应设旁通管。

适用场所：室外给水管网的水压经常不足时采用。

05分区给水方式特点：可以充分利用外网压力，供水安全，但投资较大，维护复杂。

适用场所：供水压力只能满足建筑下层供水要求时采用。

06分质给水方式特点：根据不同用途所需的不同水质，设置独立的给水系统的建筑供水。

适用场所：小区中水回用等。

07设水箱给水方式（A）特点：水箱进水管和出水管共用一根立管供水可靠，系统简单，投资省，可充分利用外网水压。

缺点是水箱水用尽后，用水器具水压会受外网压力影响。

适用场所：供水水压、水量周期性不足时采用08设水箱和水箱给水方式特点：水泵能及时向水箱供水，可缩小水箱的容积。

供水可靠，投资较大，安装和维修都比较复杂。

适用场所：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。

09设水箱给水方式（B）特点：系统简单，投资省，可充分利用外网水压，但是水箱容易二次污染；水箱容积的确定要慎重。

适用场所：室外给水管网供水水压偏高或不稳定时采用。

简述一般室内给水排水系统的组成
一般室内给水排水系统由以下组成部分：
对于给水系统，主要包括引入管、水表结点、配水管网、配水器具，以及升压设备。

引入管是室内给水系统的起点，它负责将外部的供水引入到建筑内部。

水表结点则用来计量和监控进入建筑的水量。

配水管网负责将水从引入管输送至各个配水器具。

配水器具则是供水系统的终点，负责将水供应给用户。

升压设备则用于提高水的压力，确保供水能够到达建筑物的每一个部分。

对于排水系统，主要包括卫生器具、排水管道、清通设备、抽升设备，以及通气管道系统和局部污水处理系统。

卫生器具是建筑内部排水系统的起点，用来收集和排除污废水。

排水管道负责将废水从卫生器具输送至排水立管。

清通设备则用于清理和疏通排水管道。

抽升设备用于将废水从低处提升至高处，以确保废水能够顺利排出。

通气管道系统和局部污水处理系统则用于确保排水的畅通性和环保性。

以上信息仅供参考，具体组成可能因实际情况而有所不同。

2给水排水系统概论给水排水系统是供水和排水设备的有机组合，将水源引入建筑物并分发给各个点位，同时将废水排出建筑并送入下水道或处理设备。

本文将详细介绍给水排水系统的概念、组成、分类及设计要点。

一、概念给水排水系统是指为满足建筑物内用户对水的需要而建立的水供应和废水排放的系统。

它包括供水管道、水泵、水箱、水表、阀门以及排水管道、污水处理设备等部分。

二、组成1.给水系统组成（1）水源：公共供水系统或私人水源。

（2）给水管道：将水源引入建筑物，通过水泵进行供水。

（3）水泵：负责将水源压力送入建筑物内供水管道。

（4）水箱：储存供水，平衡供水压力。

（5）水表：计量供水量，为用户收取水费。

（6）阀门：控制供水管道的通闭和流量控制。

（7）用户终端：如水龙头、洗衣机等。

2.排水系统组成（1）盲管系统：将废水从建筑物内直接排入下水道。

（2）抽水系统：当建筑物底部低于下水道时，通过污水提升泵将废水抽至下水道。

（3）污水处理系统：主要包括污水收集、沉淀、厌氧处理和气体处理等环节，以实现废水的净化。

（4）排水管道：将废水从建筑物引导到下水道或处理设备。

（5）人工排水：如卫生间、厨房、洗衣房的下水道。

三、分类1.按用途分类（1）生活给水：用于日常饮用、洗涤、冲洗等。

（2）消防给水：用于消防灭火系统。

（3）工业用水：用于工业生产和冷却等用途。

2.按供水方式分类（1）直接供水：供水直接由水源进入建筑物。

（2）间接供水：供水先经水箱储存，再分配到各个用户。

3.按水源分类（1）自来水系统：直接从公共供水系统获取水源。

（2）非自来水系统：使用私人水源，如井水或天然水源。

四、设计要点1.水压保护：对供水管道进行合理布置和设计，以确保水压稳定，避免高低压区域。

2.供水量合理规划：根据建筑物的类型和用户数量，合理预测和设计供水量。

3.防火要求：消防给水系统的设计需满足建筑的防火要求，如供水稳定、消防栓设置等。

4.防止二次污染：在给水管道设计中，要采取相应的措施避免二次污染的发生。

水幕系统知识点汇总水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组、供水与配水管道、控制阀以及水流报警装置等组成。

水幕系统不具备自动灭火的能力，而是用于防火分隔和冷却保护分隔物。

今天我们分享水幕系统的相关内容。

一、工作原理系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。

发生火灾时，由火灾自动报警系统联动开启雨淋报警阀组，系统管网压力开关启动供水泵，向系统管网和喷头供水。

二、设置场所1. 特等、甲等剧场、超过1500个座位的其他等级的剧场、超过2000个座位的会堂或礼堂和高层民用建筑内超过800个座位的剧场或礼堂的舞台口及上述场所内与舞台相连的侧台、后台的洞口。

2. 应设置防火墙等防火分隔物而无法设置的局部开口部位。

3. 需要防护冷却的防火卷帘或防火幕的上部。

注：舞台口也可采用防火幕进行分隔，侧台、后台的较小洞口宜设置乙级防火门、窗。

三、设计要求1. 喷头选型水幕系统的喷头选型应符合下列规定：1）防火分隔水幕应采用开式洒水喷头或水幕喷头。

2）防护冷却水幕应采用水幕喷头。

防火分隔水幕的作用是阻断烟和火的蔓延，当使水幕形成密集喷洒的水墙时，要求采用洒水喷头；当使水幕形成密集喷洒的水帘时，要求采用开口向下的水幕喷头。

防火分隔水幕也可以同时采用上述两种喷头并分排布置。

防护冷却水幕则要求采用将水喷向保护对象的水幕喷头。

2. 用水量计算当建筑物内同时设有自动喷水灭火系统和水幕系统时，系统的设计流量应按同时启用的自动喷水灭火系统和水幕系统的用水量计算，并应按二者之和中的最大值确定。

3. 报警阀组和水泵启动方式1）自动控制的水幕系统的报警阀组的控制方式：•自动控制。

•消防控制室（盘）远程控制。

•预作用装置或雨淋报警阀处现场手动应急操作。

2）自动控制的水幕系统，消防水泵的自动启动方式应符合下列要求：▪当采用火灾自动报警系统控制雨淋报警阀时，消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动。

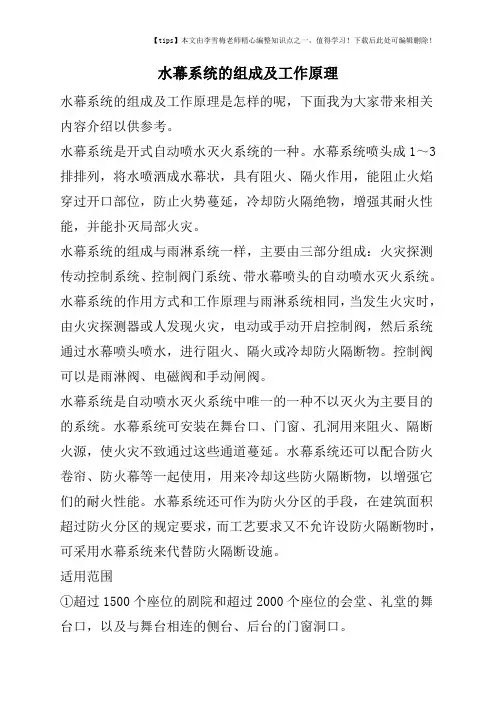

水幕系统的组成及工作原理
水幕系统的组成及工作原理是怎样的呢，下面我为大家带来相关内容介绍以供参考。

水幕系统是开式自动喷水灭火系统的一种。

水幕系统喷头成1～3排排列，将水喷洒成水幕状，具有阻火、隔火作用，能阻止火焰穿过开口部位，防止火势蔓延，冷却防火隔绝物，增强其耐火性能，并能扑灭局部火灾。

水幕系统的组成与雨淋系统一样，主要由三部分组成：火灾探测传动控制系统、控制阀门系统、带水幕喷头的自动喷水灭火系统。

水幕系统的作用方式和工作原理与雨淋系统相同，当发生火灾时，由火灾探测器或人发现火灾，电动或手动开启控制阀，然后系统通过水幕喷头喷水，进行阻火、隔火或冷却防火隔断物。

控制阀可以是雨淋阀、电磁阀和手动闸阀。

水幕系统是自动喷水灭火系统中唯一的一种不以灭火为主要目的的系统。

水幕系统可安装在舞台口、门窗、孔洞用来阻火、隔断火源，使火灾不致通过这些通道蔓延。

水幕系统还可以配合防火卷帘、防火幕等一起使用，用来冷却这些防火隔断物，以增强它们的耐火性能。

水幕系统还可作为防火分区的手段，在建筑面积超过防火分区的规定要求，而工艺要求又不允许设防火隔断物时，可采用水幕系统来代替防火隔断设施。

适用范围
①超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台口，以及与舞台相连的侧台、后台的门窗洞口。

②防火卷帘和防火幕的上部。

③应设防火墙、防火门等隔断物，而又无法设置的开口部位。

相邻建筑之间的防火间距不能满足要求时，面向相邻建筑物的门、窗、孔洞处以及可燃的屋檐下。

第1章建筑内部给水系统❑1.1给水系统的分类和组成❑1.2给水方式❑1.3给水管道的布置和敷设第1章建筑内部给水系统1.1给水系统的分类和组成根据用户对水质、水压、水量、水温的要求，并结合外部给水系统情况进行划分，有3种基本给水系统：1.1.1 给水系统的分类建筑内部给水系统是将城镇给水管网或自备水源给水管网的水引入室内，经配水管送至生活、生产和消防用水设备，并满足用水点对水量、水压和水质要求的冷水供应系统。

生活给水系统生产给水系统消防给水系统１．生活给水系统供人们在日常生活中饮用、烹饪、盥洗、沐浴、洗涤衣物、冲厕、清洗地面和其它生活用途的用水。

近年随着人们对饮用水品质要求的不断提高，在某些城市、地区或高档住宅小区、综合楼等实施分质供水，管道直饮水给水系统已进入住宅。

２. 生产给水系统供生产过程中产品工艺用水、清洗用水、冷饮用水、生产空调用水、稀释用水、除尘用水、锅炉用水等用途的用水。

由于工艺过程和生产设备的不同，这类用水的水质要求有较大的差异，有的低于生活用水标准，有的远远高于生活饮用水标准。

３．消防给水系统消防灭火设施用水，主要包括：消火栓、消防卷盘和自动喷水灭火系统喷头等设施的用水。

消防水用于灭火和控火，即扑灭火灾和控制火势蔓延。

消防用水对水质要求不高，但必须按照建筑设计防火规范要求保证供给足够的水量和水压。

灭火器消防卷盘及喷枪自动喷水灭火系统喷头系统的选择，应根据生活、生产、消防等各项用水对水质、水量、水压、水温的要求，结合室外给水系统的实际情况，经技术经济比较或采用综合评判法确定。

上述3种基本给水系统可根据具体情况予以合并共用。

如：４. 组合给水系统生活－生产给水系统生活－消防给水系统生产－消防给水系统生活－生产－消防给水系统演示动画单击鼠标播放（建筑内部给水系统）是结合工程所涉及的各项因素，如技术、经济、社会、环境等因素，统筹兼顾，综合考虑的评判方法，对所列的各项因素，根据其优缺点进行定性分析，其评判结果易受人为因素影响和带主观随意性，为使各项因素都能用统一标准来衡量，目前都采用模糊变换作为工具，用定量分析进行综合评判，其结果更为正确、合理。

给排水综合：给水系统的组成及各工程设施的作用是什么给水系统由下列工程设施组成：
（1）取水构筑物：用以从选定的水源（包括地表水和地下水）取水。

（2）水处理构筑物：是将取水构筑物的来水进行处理，以期符合用户对水质的要求。

（3）泵站：用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站等。

（4）输水管渠和管网：输水管渠是将原水送至水厂的管渠，管网则是将处理后的水送到给水区的全部管道。

（5）调节构筑物：它包括各种类型的贮水构筑物，例如高地水池、水塔、清水池等，用以调节贮存和调节水量。

高地水池和水塔兼有保证水压的作用。

15.2.1建筑给水排水系统组成一、建筑给水民用建筑给水通常分生活给水系统和消防给水系统。

一般民用建筑如住宅、办公楼等可将二者合并为生活一消防给水系统。

现以生活、消防给水为例说明建筑给水的主要组成，见。

1、引入管引入管又称进户管，是从室外供水管网接出，一般穿过建筑物基础或外墙，引入建筑物内的给水连接管段。

每条引入管应有不小于3‰的坡度坡向外供水管网，并应安装阀门，必要时还要设泄水装置，以便管网检修时放水用。

2、配水管网配水管网即将引入管送来的给水输送给建筑物内各用水点的管道，包括水平干管、给水立管和支管。

3、配水器具配水器具包括与配水管网相接的各种阀门、放水龙头及消防设备等。

4、水池、水箱及加压装置当外部供水管网的水压、流量经常或间断不足，不能满足建筑给水的水压、水量要求，需设贮水池或高位水箱及水泵等加压装置。

5、水表水表用来记录用水量。

根据具体情况可在每个用户、每个单元、每幢建筑物或一个居住区内设置水表。

需单独计算用水量的建筑物，水表应安装在引入管上，并装设检修阀门、旁通管、池水装置等。

通常把水表及这些设施通称为水表结点。

室外水表结点应设置在水表井内。

二、建筑排水民用建筑排水主要是排出生活废水、生活污水及屋面雨（雪）水。

一般民用建筑物如住宅、办公楼等可将生活污（废）水合全流排出，雨水管单独设置。

现以排除生活污水为例，说明建筑排水系统的主要组成，如所示。

1、卫生器具及地漏等排水泄水口2、排水管道及附件（1）存水弯（水封段）。

存水弯的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。

常用的管式存水弯有：N（S）形和P形。

（2）连接管。

连接管即连接卫生器具及地漏等泄水口与排水横支管的短管（除坐式大便器、钟罩式地漏外，均包括存水弯），亦称卫生器具排水管。

（3）排水横支管。

排水横支立管接纳连接管的排水并将排水转送到排水立管，且坡向排水立管。

若与大便器连接管相接，排水横支管管径应不小于100m m，坡向排水立管的标准坡度为0.02。
