雨淋、水幕系统

火灾发生 感烟探测器动作 差定温感探测器动作 电磁阀开启 对应控制盘按启动键 人工远程启动 雨淋阀开启 启动紧急启动球阀 机械应
急启动 配水管网充水 水力警铃动作 水力警铃动作 电动阀开启
排水阀排水 水流指示器动作 喷头喷水 实施灭火 雨淋、水幕、水喷雾、预作用灭火系统操作流程图及
辅助说明
说明：
（1）自动喷水灭火系统分为开始系统和闭式系统，开式系统如上流程图所示，有电磁阀启动；闭式系统无电磁阀，其余操作都相同。

（2）目前公司自动喷水灭火系统为“手动”控制状态，系统都已复位，但雨淋阀组上部信号蝶阀关闭，启动灭火时必须先打开上部信号蝶阀，使管路处于通路状态后，看到两个压力表有压力示数后，将电磁阀开启或人工手动开启紧急手动球阀，当看到压力腔内水喷出泄压后，听到水管内有流动水声，说明此时正喷水灭火。

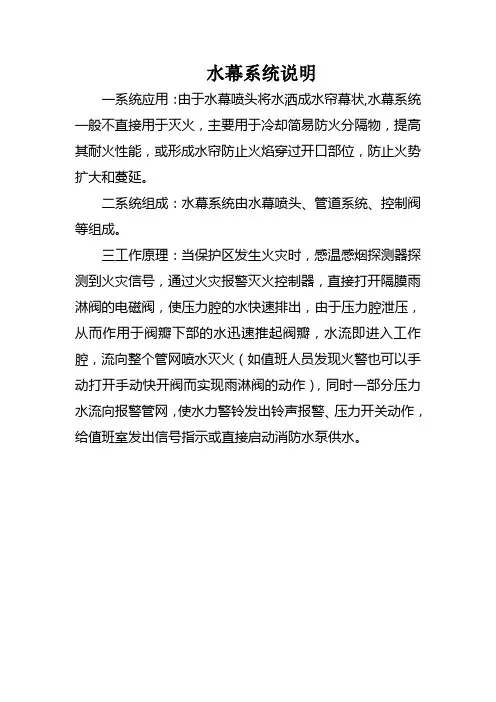

水幕系统说明
一系统应用：由于水幕喷头将水洒成水帘幕状,水幕系统一般不直接用于灭火，主要用于冷却简易防火分隔物，提高其耐火性能，或形成水帘防止火焰穿过开口部位，防止火势扩大和蔓延。

二系统组成：水幕系统由水幕喷头、管道系统、控制阀等组成。

三工作原理：当保护区发生火灾时，感温感烟探测器探测到火灾信号，通过火灾报警灭火控制器，直接打开隔膜雨淋阀的电磁阀，使压力腔的水快速排出，由于压力腔泄压，从而作用于阀瓣下部的水迅速推起阀瓣，水流即进入工作腔，流向整个管网喷水灭火（如值班人员发现火警也可以手动打开手动快开阀而实现雨淋阀的动作），同时一部分压力水流向报警管网，使水力警铃发出铃声报警、压力开关动作，给值班室发出信号指示或直接启动消防水泵供水。

水幕系统工作流程图。

八类自动喷水灭火系统的区别及适用范围自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用。

研讨丨剧院舞台案例的雨淋系统设计作者：卓展何超摘要：本文以哈尔滨市某剧院舞台的消防设计为例，探讨了雨淋系统及水幕系统设置的场所及各自流量的确定，系统持续喷水时间的确定，以及总的消防用水量的确定。

关键词：剧院雨淋系统防火冷却水幕防火分隔水幕项目信息此项目位于哈尔滨市，其中1号地块总建筑面积872,682平方米，由会展、酒店、办公、商业、公寓等业态组成，属典型的超大型城市综合体建筑群。

其中含有剧院业态，座位数2066，剧院建筑规模属于特大型（根据JGJ 57-2016《剧场建筑设计规范》），剧场的建筑等级为甲级（建筑专业反馈）。

其中舞台各区域建筑面积及高度如下：由于舞台内幕布、景片、道具均为易燃材料，灯具多、线路复杂，演出中往往还有烟火效果，舞台空间高大，易于燃烧，扑救困难，因此，舞台往往是剧场中火灾主要起源之一，故舞台的消防系统尤为重要，也是消防审查过程备受关注的点。

本文仅讨论此剧院舞台区域的雨淋系统与水幕系统，消火栓系统不做讨论。

一、雨淋系统雨淋系统是由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。

1.1 设置场所根据GB 50016-2014《建筑设计防火规范》（下文简称建规）：8.3.7：特等、甲等剧场、超过1500个座位的其他等级剧场和超过2000个座位的会堂或礼堂的舞台葡萄架下部。

根据GB 50084-2017《自动喷水灭火系统设计规范》（下文简称喷规）：4.2.6：具有下列条件之一的场所，应采用雨淋系统：1)火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水灭火有效覆盖着火区域的场所；2)设置场所的净空高度超过本规范第6.1.1条的规定，且必须迅速扑救初期火灾的场所；3)火灾危险等级为严重危险级Ⅱ级的场所。

舞台葡萄架是在舞台的上方，用于安装灯光、幕布、音箱等设备的架子，由于它是一排排的，形状似葡萄架。

消防水系统自动喷水灭火系统是一种能够自动探测火灾并自动启动喷水灭火系统的固定灭火设施。

该类灭火设备应用历史较长，工作性能稳固，安全可靠，爱护治理方便，不污染环境，可用于各种建筑物中承诺用水灭火的爱护对象和场所，是目前应用最广泛的固定灭火设备。

自动喷水灭火设备的应用已有一百多年的历史，通过长期的实践和不断的改进与创新，其灭火成效十分理想，成为消防安全的要紧保证措施。

自动喷水灭火设备能即使扑灭初期火灾并发出火灾报警声号，能够减少火灾缺失。

同时，由于其喷水及时，可有效降低辐射热，火灾不易扩大和蔓延。

大量的统计资料显示，自动喷水灭火设备具有良好的灭火、控火成效。

*系统是由洒水喷头、报警阀组、水流报警装置〔水流指示器或压力开关〕等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统不适用于存在较多以下物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导致喷溅或沸溢的液体。

一、系统的分类〔一〕、闭式系统close-type sprinkler system：采纳闭式洒水喷头的自动喷水灭火系统。

1 湿式系统wet pipe system准工作状态时管道内充满用于启动系统的有压水的闭式系统。

湿式自动喷水灭火系统的管网中，经常充满水。

发生火灾后，闭式喷头的闭锁装置开启或脱落，管网中的水迅速从喷头喷出灭火，同时发出火警信号。

湿式自动喷水灭火系统设置地点，室内最低温度不应低于4℃，以防冻结损坏设备；室内最高温度也不应超过70℃。

湿式自动喷水灭火系统处于屋顶水箱、水塔或高位水池〔或气压罐〕的压力下，喷水迅速，灭火成效好。

湿式自动喷水灭火系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷头的热敏锐元件动作，喷水灭火。

现在，管网中的水由静止变为流淌，那么水流指示器就被感应送出电信号，在报警操纵器上指示某一区域已在喷水，连续喷水造成湿式报警阀的上部水压低于下部水压，这种压力差达到一定值时，原先处于关闭状态的阀片就自动开启。

自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。

补偿器具有防止误报或误动作功能。

延时器：在准工作状态下，可防止压力波动产生误报警。

只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。

适合温度低于4℃，高于70℃的环境。

三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。

需设配套的火灾自动报警系统。

在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。

使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。

工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。

发生火灾时，由火灾自动报警系统自动开启雨林报警阀。

配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。

启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。

适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。

五、水幕系统：开式喷头，雨淋报警阀组。

适用于局部防火分隔处，用于防火分隔和防护冷却。

但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。

水幕系统的组成及工作原理
水幕系统的组成及工作原理是怎样的呢，下面我为大家带来相关内容介绍以供参考。

水幕系统是开式自动喷水灭火系统的一种。

水幕系统喷头成1～3排排列，将水喷洒成水幕状，具有阻火、隔火作用，能阻止火焰穿过开口部位，防止火势蔓延，冷却防火隔绝物，增强其耐火性能，并能扑灭局部火灾。

水幕系统的组成与雨淋系统一样，主要由三部分组成：火灾探测传动控制系统、控制阀门系统、带水幕喷头的自动喷水灭火系统。

水幕系统的作用方式和工作原理与雨淋系统相同，当发生火灾时，由火灾探测器或人发现火灾，电动或手动开启控制阀，然后系统通过水幕喷头喷水，进行阻火、隔火或冷却防火隔断物。

控制阀可以是雨淋阀、电磁阀和手动闸阀。

水幕系统是自动喷水灭火系统中唯一的一种不以灭火为主要目的的系统。

水幕系统可安装在舞台口、门窗、孔洞用来阻火、隔断火源，使火灾不致通过这些通道蔓延。

水幕系统还可以配合防火卷帘、防火幕等一起使用，用来冷却这些防火隔断物，以增强它们的耐火性能。

水幕系统还可作为防火分区的手段，在建筑面积超过防火分区的规定要求，而工艺要求又不允许设防火隔断物时，可采用水幕系统来代替防火隔断设施。

适用范围
①超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台口，以及与舞台相连的侧台、后台的门窗洞口。

②防火卷帘和防火幕的上部。

③应设防火墙、防火门等隔断物，而又无法设置的开口部位。

相邻建筑之间的防火间距不能满足要求时，面向相邻建筑物的门、窗、孔洞处以及可燃的屋檐下。

一级注册消防考试需深刻理解的重点原理，报警阀组数量计算自动喷水灭火系统具有安全可靠、技术先进、经济合理的特点，只要保护对象和火灾特点允许使用就优先采用自动喷水灭火系统，毕竟其经济。

所以，自喷算是在生活中应用比较广泛的灭火系统。

正是因为其使用普遍，也是考试的热点、难点之一。

谈论自动喷水灭火系统，就绕不开报警阀组我们知道，自动喷水灭火系统分为湿式、干式、预作用、自动喷水与泡沫联用，雨淋、水幕系统。

湿式、干式、预作用、自动喷水与泡沫联用属于闭式系统，也就是说这些系统的喷头要采用闭式喷头。

雨淋、水幕系统属于开式系统，这些系统的系统侧通过开式喷头与空气相通，故称开式系统。

干式报警阀组系统图不管是开式系统还是闭式系统，要实现自动喷水灭火就必须设报警阀组。

报警阀组要时刻处于伺应状态，随时准备启动灭火。

报警阀组是系统能够实现自动喷水灭火的重要组件。

雨淋报警阀组系统图一个报警阀组控制的洒水喷头数量规定。

湿式系统、预作用系统不宜超过800只喷头；干式系统不宜超过500只喷头。

当配水支管同时设置保护吊顶下方和上方空间的洒水喷头时，应只将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数。

什么意思？就是说，当吊顶上方和下方同时设置洒水喷头时，不会同时发生火灾，因此只将数量较多一侧的喷头数量计入报警阀组控制的总数量，数量少的那一侧就不计算了。

所以，可以根据喷头数量估算出所需要的湿式、预作用、干式报警阀组数量。

那雨淋呢？耐心读完就知道了！预作用报警阀组系统图每个报警阀组供水的最高位置的喷头与最低位置的喷头之间的距离不宜大于50m。

湿式系统原理图湿式系统与其他系统等能混用吗？根据需要，可以混用。

串联接入湿式系统配水干管的其它自动喷水灭火系统，应分别设置独立的报警阀组，其控制的洒水喷头数计入湿式报警阀组控制的洒水喷头总数。

比如一个大楼采用湿式系统，但某几个房间严禁误喷，预作用报警阀组串联接入湿式报警阀组的配水干管，所以这个预作用系统其控制的喷头数量要计算在最下面湿式报警阀组控制的喷头数里。

1、自动喷水灭火系统的联动控制要求1>联动控制方式,应将湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响；2>手动控制方式,应将喷淋消防泵控制箱<柜>的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止；3>水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器.2、雨淋系统的联动控制要求1>联动控制方式,应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号,作为雨淋阀组开启的联动触发信号.应由消防联动控制器控制雨淋阀组的开启；2>手动控制方式,应将雨淋消防泵控制箱<柜>的启动和停止按钮、雨淋阀组的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启；3〔水流指示器,压力开关,雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器.3、水幕系统的联动控制要求1>联动控制方式,当水幕系统用于防火卷帘的保护时,应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动；仅用水幕系统作为防火分隔时,应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动.2>手动控制方式,应将水幕系统相关控制阀组和消防泵控制箱<柜>的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启；3>压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号,应反馈至消防联动控制器.4、消火栓系统联动控制要求1>联动控制方式,应将消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或手动状态影响.当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联动控制器联动控制消火栓泵的启动.2>手动控制方式,应将消火栓泵控制箱<柜>的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制消火栓泵的启动、停止.3>消火栓泵的动作信号应反馈至消防联动控制器.5、气体灭火系统、泡沫灭火系统的联动控制要求1>应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号,作为系统的联动触发信号,探测器的组合宜采用感烟火灾探测器和感温火灾探测器,2>联动控制信号应包括以下内容：a关闭防护区域的送、排风机及送排风阀门；b停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；c联动控制防护区域开口封闭装置的启动,包括关闭防护区域的门、窗；d启动气体灭火装置、泡沫灭火装置,气体灭火控制器、泡沫灭火控制器,可设定不大于 30s 的延迟喷射时间；3〔系统的联动反馈信号应包括以下内容：a气体灭火控制器、泡沫灭火控制器直接连接的火灾探测器的报警信号；b选择阀的动作信号；c压力开关的动作信号.4)在防护区域内设有手动与自动控制转换装置的系统,该状态信号应反馈至消防联动控制器.6、防烟排烟系统的联动控制要求1>防烟系统的联动控制方式应符合以下规定：a应采用加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为送风口开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动；b应采用同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号,作为电动挡烟垂壁降落的联动触发信号,并应由消防联动控制器联动控制电动挡烟垂壁的降落.2 〔排烟系统的联动控制方式应符合以下规定：a应采用同一防烟分区内的两只独立的火灾探测器的报警信号,作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启,同时停止该防烟分区的空气调节系统；b应采用排烟口、排烟窗或排烟阀开启的动作信号作为排烟风机启动的联动触发信号, 并应由消防联动控制器联动控制排烟风机的启动.3)防烟系统、排烟系统的手动控制方式,应能在消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止,防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制防烟、排烟风机的启动、停止4)送风口、排烟口、排烟窗或排烟阀开启和关闭的动作信号,防烟、排烟风机启动和停止及电动防火阀关闭的动作信号,均应反馈至消防联动控制器.5 >排烟风机入口处的总管上设置的 280℃排烟防火阀在关闭后应直接联动控制风机停止,排烟防火阀及风机的动作信号应反馈至消防联动控制器.7、防火门及防火卷帘系统的联动控制要求1）防火门系统的联动控制设计,应符合以下规定：2）a应采用常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为常开防火门关闭的联动触发信号,联动触发信号应由火灾报警控制器或消防联动控制器发出,并应由消防联动控制器或防火门监控器联动控制防火门关闭；3）b疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器.2〔疏散通道上设置的防火卷帘,应符合以下规定:a联动控制方式,防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面 1.8m 处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深 0.5m～5m 内应设置不少于 2 只专门用于联动防火卷帘的感温火灾探测器；b手动控制方式,应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降.3〔非疏散通道上设置的防火卷帘,应符合以下规定：a联动控制方式,应将防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号, 作为防火卷帘下降的联动触发信号,由防火卷帘控制器联动控制防火卷帘直接下降到楼板面；b手动控制方式,应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降,并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落.4〔防火卷帘下降至距楼板面 1.8m 处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号,应反馈至消防联动控制器.8、电梯的联动控制要求1>消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能.2〔电梯运行状态信息和停于首层或转换层的反馈信号,应传送给消防控制室显示,轿箱内应设置能直接与消防控制室通话的专用.9、火灾警报和消防应急广播系统的联动控制要求1>火灾自动报警系统应设置火灾声光警报器,并应在确认火灾后启动建筑内的所有火灾声光警报器.2>火灾声警报器设置带有语音提示功能时,应同时设置语音同步器.3>火灾声警报器单次发出火灾警报时间宜为 8s～20s,同时设有消防应急广播时,火灾声警报应与消防应急广播交替循环播放.4>同一建筑内设置多个火灾声警报器时,火灾自动报警系统应能同时启动和停止所有火灾声警报器工作.5>在消防控制室应能手动或按预设控制逻辑联动控制选择广播分区、启动或停止应急广播系统,并应能监听消防应急广播.在通过传声器进行应急广播时,应自动对广播内容进行录音.6>消防控制室内应能显示消防应急广播的广播分区的工作状态.7>消防应急广播与普通广播或背景音乐广播合用时,应具有强制切入消防应急广播的功能.10、消防应急照明和疏散指示系统的联动控制要求1>集中控制型消防应急照明和疏散指示系统,应由火灾报警控制器或消防联动控制器启动应急照明控制器实现；2>集中电源非集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现；3>自带电源非集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动消防应急照明配电箱实现.4>当确认火灾后,由发生火灾的报警区域开始,顺序启动全楼疏散通道的消防应急照明和疏散指示系统,系统全部投入应急状态的启动时间不应大于 5s.11、相关联动控制设计1>消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能,当需要切断正常照明时,宜在自动喷淋系统、消火栓系统动作前切断.a火灾时可立即切断的非消防电源有：普通动力负荷、自动扶梯、排污泵、空调用电、康乐设施、厨房设施等.b火灾时不应立即切掉的非消防电源有：正常照明、生活给水泵、安全防范系统设施、地下室排水泵、客梯和 I～III 类汽车库作为车辆疏散口的提升机.2〔消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能,宜开启相关区域安全技术防范系统的摄像机监视火灾现场.3>消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院的电动大门的功能,并应具有打开停车场出入口挡杆的功能.。

⾬淋⽔幕系统操作及原理1、系统设计福建⼤剧院属⼀级保护对象，⽕灾⾃动报警系统形式采⽤集中报警系统。

(1) 在A区⼀层设消防中⼼，有直通室外的出⼝，内设⽕灾报警控制主机、联动控制台、显⽰器、打印机、紧急⼴播设备、消防直通对讲电话设备、电梯监控盘及UPS电源设备等；(2) B区与C 区⼆层各设置⼀台区域显⽰器，分别位于两区与A区相连的⼤厅内．2、探测器的设置关于剧院建筑中⽕灾探测器的设置部位，《剧场建筑设计规范》8.4.1节有明确规定：甲等及⼄等的⼤型、特⼤型剧场下列部位应设有⽕灾⾃动报警装置：观众厅、观众厅闷顶内、舞台服装室、布景库、灯控室、声控室、发电机房、空调机房、前厅、休息厅、化妆室、栅顶、台仓、吸烟室、疏散通道及剧场中设置⾬淋灭⽕系统的部位．福建⼤剧院属于甲等⼤型剧场，故探测器的设置应遵循以上原则。

按照《⽕灾⾃动报警系统设计规范》有关规定，结合该剧院内不同场所的⽕灾形成特征及房间⾼度，选择相应类型的⽕灾探测器：(1) 房间⾼度低于12⽶的排练厅、化妆室、办公、剧场技术⽤房和设备⽤房设智能型感烟探测器；葡萄架上空，观众厅闷顶内，台仓及疏散通道设智能型感烟探测器。

1) 吊顶剖⾯：B区会议厅及C区多功能⼩剧场上空设有2.8m⾼的吊顶，吊顶内设有⽔暖电各类管道。

这样的吊顶内是否要设置探测器呢？因⽔专业按照《⾃动喷⽔灭⽕系统设计规范》的规定，在⾼于800mm的吊顶内设置了⾃动喷⽔灭⽕装置，故依据《⽕灾⾃动报警系统设计规范》条⽂说明中关于⽕灾探测器设置部位第D．2条规定,已设置⾃动喷⽔灭⽕系统的吊顶内可不设⽕灾探测器，（《民⽤建筑设计规范》24.5.1.17条也有相关规定）。

2) 马道上空，包厢上空：主舞台上空有三层⼯作马道，考虑到其上设有灯光及其他⼯艺设备，马道上空设智能型感烟探测器；观众厅三层跌落式包厢上空也按规范设置智能型感烟探测器。

(2) 房间⾼度⾼于12m的⾼⼤空间：剧院建筑设有⼤⾯积的⾼⼤空间（⾼于12m），如舞台、观众厅等；1) ⽆遮挡⾼⼤空间：包括侧舞台、后舞台、观众厅、⼩剧场观众厅及舞台、剧场⼤堂、休息厅、展厅等；按《⽕灾⾃动报警系统设计规范》7.3.1条规定，上述场所设红外光束感烟探测器。
