《运动控制系统》教案一、教学目标1. 理解运动控制系统的概念和组成2. 掌握运动控制系统的分类和原理3. 了解运动控制系统在实际应用中的重要性二、教学内容1. 运动控制系统的概念和组成1.1 运动控制系统的定义1.2 运动控制系统的组成要素2. 运动控制系统的分类和原理2.1 模拟运动控制系统2.2 数字运动控制系统2.3 位置控制、速度控制和加速度控制3. 运动控制系统在实际应用中的重要性3.1 运动控制系统在工业生产中的应用3.2 运动控制系统在技术中的应用3.3 运动控制系统在自动驾驶技术中的应用三、教学方法1. 讲授法：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。
2. 案例分析法：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。
3. 讨论法：组织学生探讨运动控制系统的发展趋势和挑战，培养学生的创新思维和问题解决能力。
四、教学资源1. 教材：《运动控制系统》2. 多媒体课件：PPT、动画、视频等3. 网络资源：相关论文、案例、新闻报道等五、教学评价1. 课堂参与度：评估学生在课堂讨论、提问等方面的积极性。
2. 课后作业：布置相关练习题，评估学生对运动控制系统知识的理解和掌握程度。
3. 小组项目：组织学生团队合作完成一个运动控制系统的应用案例，评估学生的实践能力和问题解决能力。
六、教学安排1. 课时：共计32课时，每课时45分钟2. 教学计划：第1-4课时：运动控制系统的概念和组成第5-8课时：运动控制系统的分类和原理第9-12课时：运动控制系统在实际应用中的重要性第13-16课时：运动控制系统的的发展趋势和挑战七、教学步骤1. 引入：通过一个实际应用案例，引出运动控制系统的重要性，激发学生的学习兴趣。
2. 讲解：讲解运动控制系统的概念、分类和原理，引导学生理解并掌握相关知识。
3. 案例分析：分析运动控制系统在实际应用中的重要性，帮助学生了解运动控制系统的应用价值。
绪论1、运动控制系统：以机械运动的驱动设备——电动机为控制对象，以控制器为核心，以电力电子功率变换装置为执行机构，在自动控制理论的指导下组成的电气传动自动控制系统。
工作原理：通过控制电动机的转矩、转速和转角，将电能转换为机械能，实现运动机械的运动要求。
2、分类（1）按被控量分：以转速为被控量的系统——调速系统以角位移或直线位移为被控量的系统——位置随动(伺服)系统。
（2）按驱动电机的类型分：直流电机带动生产机械——直流传动系统交流电机带动生产机械——交流传动系统（3）按控制器类型分：以模拟电路构成的控制器——模拟控制系统以数字电路构成的控制器——数字控制系统（4）按控制系统中闭环的多少分：单环、双环、多环控制系统3、运动控制系统的功率放大与变换装置：一方面按控制量的大小将电网中的电能作用于电动机上，调节电动机的转矩大小，另一方面按电动机的要求把恒压恒频的电网供电转换成电动机所需的交流电或直流电；4、反抗性恒转矩负载不是转矩作用方向和运动方向相反吗？那为什么n>0时T>0,n<0时T<0?答：n>0,T>0 和n<0,T<0意味着电机目前处于正转电动和反转电动状态，这个和负载转矩没有关系。
第二章转速反馈控制的直流调速系统1、直流电动机的稳态转速调节转速方法Φ-=eKIRUn2、直流电动机点数两端的平均电压 三种改变输出平均电压的调制方法：（1）T 不变，变 ton —脉冲宽度调制(PWM)（2）ton 不变，变 T —脉冲频率调制(PFM)（3）ton 和 T 都可调，改变占空比—混合调制(两点式控制)。
当负载电流或电压低于某一最小值，开关器件导通，当高于某一最大值时，使开关器件关断。
3、UPE 是由电力电子器件组成的变换器，其输入接三组(或单相)交流电源，输出为可控的直流电压，控制电压为Uc 。
UPE 变换器的器件选择：中、小容量系统,多采用IGBT 或P-MOSFET 构成较大容量系统,采用GTO 、IGCT 电力电子开关器件特大容量系统,则常用晶闸管触发与整流装置4、 系统稳态参数计算例： 用线性集成电路运算放大器作为电压放大器的转速负反馈闭环直流调速系统如图1-28所示，s s ond ρU U T t U ==5、PID调节器的类型和功能比例微分(PD)：由PD调节器构成的超前校正,可提高系统的稳定裕度，并获得足够的快速性, 但稳态精度可能受到影响；比例积分(PI)：由PI调节器构成的滞后校正,可以保证稳态精度，却是以对快速性的限制来换取系统稳定的；比例积分微分(PID)：PID调节器实现的滞后—超前校正则兼有二者的优点,可以全面提高系统的控制性能，但具体实现与调试要复杂一些。
《运动控制系统》课程教学大纲一、教学内容本节课的教学内容来自于《运动控制系统》课程的第五章，主要讲述运动控制系统的组成、原理及其应用。
具体内容包括：1. 运动控制系统的组成：包括控制器、执行器和传感器等基本组成部分，以及它们之间的相互作用。
2. 运动控制系统的原理：包括控制算法、反馈控制和开环控制等基本原理。
3. 运动控制系统的应用：包括在工业、数控机床和电动汽车等领域的应用实例。
二、教学目标1. 使学生了解运动控制系统的组成、原理及其应用，掌握基本概念和知识点。
2. 培养学生运用运动控制系统的基本原理解决实际问题的能力。
3. 提高学生对运动控制技术在现代工业和科技领域的重要性的认识。
三、教学难点与重点1. 教学难点：运动控制系统的原理和应用。
2. 教学重点：运动控制系统的组成及其在工作中的应用。
四、教具与学具准备1. 教具：多媒体教学设备、投影仪、白板等。
2. 学具：教材、笔记本、彩色笔等。
五、教学过程1. 实践情景引入：以工业为例，介绍运动控制系统在实际工作中的应用。
2. 知识点讲解：讲解运动控制系统的组成、原理及其应用。
3. 例题讲解：分析运动控制系统在实际工作中的应用案例，引导学生理解并掌握运动控制系统的原理。
4. 随堂练习：让学生结合所学内容，分析并解决实际问题。
5. 课堂讨论：引导学生探讨运动控制系统在现代工业和科技领域的重要性。
6. 板书设计：对本节课的主要知识点进行板书，方便学生复习和巩固。
7. 作业布置：布置相关练习题，巩固所学知识。
六、作业设计1. 题目：分析下列运动控制系统的应用案例，并说明其工作原理。
（1）数控机床；（2）电动汽车；（3）工业。
2. 答案：（1）数控机床：数控机床是一种采用数字控制技术进行运动的机床。
通过控制器预设机床的运动轨迹，执行器按照控制器的指令进行运动，实现对工件的加工。
（2）电动汽车：电动汽车采用电动机作为动力来源，通过控制器调节电动机的转速和扭矩，实现车辆的运动控制。

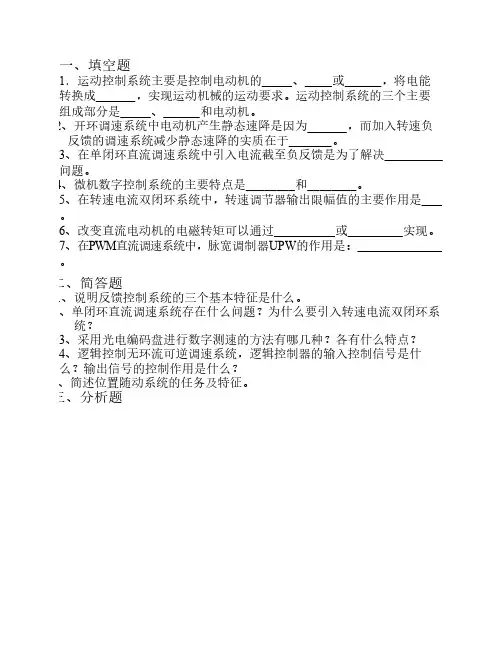

一、填充题：1. 运动控制系统由电动机、功率放大与变换装置、控制器及相应的传感器等构成。
2. 转矩控制是运动控制的根本问题，磁链控制与转矩控制同样重要。
3. 生产机械常见的三种负载是恒转矩负载、恒功率负载和平方率负载。
4. 某直流调速系统电动机额定转速1430/min N n r =，额定速降115/minN n r ∆=，当要求静差率30%s ≤时，允许的调速范围为5.3，若当要求静差率20%s ≤时，则调速范围为3.1，如果希望调速范围达到10，所能满足的静差率是44.6%。
5. 数字测速中，T 法测速适用于 低速，M 法测速适用于高速 。
6. 生产机械对调速系统转速控制的要求有 调速 、稳速和加减速 三个方面。
7.直流电机调速的三种方法是：调压调速、串电阻调速和弱磁调速。
8.双闭环直流调速系统的起动过程分为 电流上升阶段、恒流升速阶段和 转速调节 三个阶段。
9.单闭环比例控制直流调速系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应的 改变电枢电压，以补偿电枢回路电阻压降的变化。
1．恒压频比控制方式是指给异步电动机供电的电压和 频率 之比为常数。
10.异步电机基于稳态模型的控制方法有调压调速和变压变频调速；基于动态数学模型的高性能控制方法有FOC 和DTC 。
11.异步电动机变压变频调速控制特性曲线中，基频以下调速称为恒 转矩 调速，基频以上调速称为恒功率调速。
12.控制变频器逆变部分的常见的脉冲宽度调制技术有（1）以追求电压正弦为目的的SPWM 控制技术，（2）以追求电流正弦为目的的CFPWM 控制技术，（3）以追求磁链正弦为目的的SVPWM 控制技术。
13.转差频率控制的两个基本特点是：（1）定子电压和频率比协调控制保持空隙磁通恒定，（2）气隙磁通不变时，电磁转矩与转差频率成正比。
14.电磁耦合是机电能量转换的必要条件，电流与磁通的乘积产生转矩，转速与磁通的乘积产生感应电动势。
人体运动控制系统正反馈机制解读人体运动控制系统是由大脑、脊髓和肌肉组成的复杂系统，通过神经元之间的相互作用来实现身体各种运动的控制。
其中，正反馈机制在人体运动过程中起着重要的作用。
本文将对人体运动控制系统中正反馈机制的原理和功能进行解读。
正反馈是指一个变量的增加将导致另一个变量的进一步增加的过程。
在人体运动控制系统中，正反馈机制的作用是增强和维持特定动作或姿势的稳定性。
这种机制通过一系列神经元之间的信号传递和反馈回路实现。
在运动过程中，当我们执行某个肌肉动作时，大脑通过神经元发送相应的指令到脊髓，引发相应的肌肉收缩。
而在这个过程中，正反馈机制被激活。
一旦肌肉开始收缩，肌肉内部的运动传感器就会感知到这个变化，并通过神经元将这个信息反馈给大脑。
大脑接收到来自运动传感器的反馈信号后，会对其进行分析和处理。
如果反馈信号与大脑预期的运动结果相符，大脑将继续保持当前的运动状态。
这种情况下，正反馈机制会使得肌肉的收缩程度和力度增加，从而增强动作的稳定性。
然而，如果反馈信号与预期的结果不符，大脑将意识到当前的运动状态存在问题，并会采取相应的措施进行调整。
大脑可能会发送新的指令给相关的肌肉，以纠正姿势或调整运动的幅度。
这种调整过程本身也会产生新的反馈信号，从而触发新的正反馈循环，保持运动的平衡和稳定。
正反馈机制在人体运动过程中的作用非常重要。
它可以帮助我们保持稳定的姿势，使得我们能够进行精确的运动。
例如，当我们进行站立、行走或跑步等动作时，正反馈机制能够帮助我们保持平衡，防止摔倒。
在进行复杂的运动任务时，正反馈机制也可帮助我们调整和控制肌肉运动的精度和力度，以达到更好的运动效果。
除了运动控制外，正反馈机制在其他生理过程中也起到重要作用。
例如，正反馈机制在产程中的子宫收缩过程中发挥重要作用，子宫收缩通过神经元传递的信号触发更多的子宫收缩，从而推动分娩的进展。
正反馈机制在血小板聚集和血液凝固等生理过程中也起到了关键的调节和放大作用。
运动控制系统的组成
运动控制系统是指通过控制电机、伺服电机、步进电机等执行器，实现机械运动的系统。
它由多个组成部分构成，下面将逐一介绍。
1. 控制器
控制器是运动控制系统的核心部分，它负责接收来自传感器的反馈信号，计算出控制信号，再将信号发送给执行器。
控制器的种类有很多，常见的有PLC、单片机、DSP等。
2. 传感器
传感器是用来感知机械运动状态的装置，它可以将机械运动转化为电信号，再通过控制器进行处理。
常见的传感器有编码器、光电开关、压力传感器等。
3. 电机
电机是运动控制系统中最常用的执行器，它可以将电能转化为机械能，实现机械运动。
常见的电机有直流电机、交流电机、步进电机、伺服电机等。
4. 驱动器
驱动器是用来控制电机运动的装置，它可以将控制信号转化为电能，再通过电机实现机械运动。
常见的驱动器有直流电机驱动器、交流
电机驱动器、步进电机驱动器、伺服电机驱动器等。
5. 机械结构
机械结构是运动控制系统中最基础的部分，它由各种机械零件组成，用来实现机械运动。
常见的机械结构有滑动轨道、旋转轴、传动装置等。
6. 人机界面
人机界面是用来与运动控制系统进行交互的装置，它可以显示机械运动状态、控制参数等信息，同时也可以接收操作者的指令。
常见的人机界面有触摸屏、键盘、鼠标等。
7. 通信接口
通信接口是用来与其他设备进行数据交换的装置，它可以将控制信号、反馈信号等信息传输给其他设备，同时也可以接收其他设备的指令。
常见的通信接口有串口、以太网口、CAN总线等。
运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。
每个部分都有其独特的功能和作用，只有将它们合理地组合起来，才能实现高效、稳定的机械运动。
