运动控制系统

运动控制系统的简介摘要: 本文介绍了运动控制的定义，产生背景，发展与应用历程，以及与其他学科的联系。

对其某些控制手段和方式进行简单介绍，其中矢量控制篇幅较多。

关键词运动控制；控制方式；矢量控制；直接转矩控制1.运功控制背景运动控制起源于早期的伺服控制。

“伺服”(Servo)一词最早出现在1873年法国工程师Farcot的一本书《Le Servo-Motor on Moteur Asservi》，描述了在轮船引擎上由蒸汽驱动的伺服马达的工作原理。

H.Hazen完成了伺服控制理论的基础研究并发表在1934年9月的Franklin Institute 杂志上。

1940年G.S. Brown在MIT创立了世界上第一个伺服机构实验室，并在1952研制出了世界上第一台数控铣床。

1958年Kearney &Trecker开发了NC加工中心，同年，日本富士通和牧野 FRAICE公司开发成功NC铣床。

1961 年G. Devol研制成功世界第一台机器人。

随后被称为机器人之父的G.T. Engeleberger将其商业化成立了世界第一家机器人公司Unimation。

1968年日本Kawasaki公司从Unimation 买进技术。

机器人技术体现了运动控制和驱动传感器以及运动机构一体化的新思想。

日本安川公司的工程师把这叫做机电一体化技术。

自1973 年的石油危机以后，电气伺服成为市场主导，随着微电子技术和微型计算机技术的发展，交流伺服日趋成熟，为适应市场的多品种小批量的需求，以计算机控制为核心的FMS (Flexible Manufacturing System) CIMS 和 FA (Factory Automation)技术应运而生(1975)。

为适应电子芯片制造的需求，机电一体化技术和运动控制技术被广泛应用。

由国家组织的开放式运动控制系统的研究始于1987年，美国空军在美国政府资助下发表了著名的NGC下一代控制器研究计划，该计划首先提出了开放体系结构控制器的概念,其内容之一便是提出了开放系统体系结构标准规格(OSACA)。

第一章 习题答案1-1为什么PWM-电动机系统比晶闸管----电动机系统能够获得更好的动态性能？答：PWM 开关频率高，响应速度快，电流容易连续，系统频带宽，动态响应快，动态抗扰能力强。

1-2试分析有制动通路的不可逆PWM 变换器进行制动时，两个VT 是如何工作的？答：制动时，由于1g U 的脉冲变窄而导致d i 反向时，U g2 变正，于是VT 2导通，VT 2导通，VT 1关断。

1-3调速范围和静差率的定义是什么？调速范围，静态速降和最小静差之间有什么关系？为什么脱离了调速范围，要满足给定的静差率也就容易得多了？答：生产机械要求电动机提供的最高转速 max n 和最低转速min n 之比叫做调速范围，用字母D 表示，即：m inm ax n n D = 负载由理想空载增加到额定值时，所对应的转速降落N n ∆ 与理想空载转速min 0n 之比，称为系统的静差率S,即：m in0n n s N ∆= 调速范围，静差速降和最小静差之间的关系为：)1(s n s n D N N -∆= 由于在一定的N n 下，D 越大，m in n 越小N n ∆ 又一定，则S 变大。

所以，如果不考虑D ，则S 的调节也就会容易，1-4．某一调速系统，测得的最高转速特性为m in /1500max 0r n =，最低转速特性为m in /150min 0r n =，带额定负载的速度降落m in /15r n N =∆，且不同转速下额定速降Nn ∆不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多大？解1115150151500min 0max 0min max =--=∆-∆-==N N n n n n n n D%1015015min 0==∆=n n s 1-5闭环调速系统的调速范围是1500----150r/min ，要求系统的静差 s<=2%,那末系统允许的静态速降是多少？如果开环系统的静态速降是100r/min 则闭环系统的开环放大倍数应有多大？1，min /06.3%)21(10%21500)1(101501500min max r s D s n n n n D N =-⨯≤-=∆===则 2，7.31106.31001=-≥+=∆∆K K n n cl op则1-6某闭环调速系统的开环放大倍数为15时，额定负载下电动机的速降为8 r/min ，如果将开环放大倍数他提高到30，它的速降为多少？在同样静差率要求下，调速范围可以扩大多少倍？min /4813011511/1/11;;30;151********21121r n K K n n n K K n n K n K K K cl cl cl cl cl cl ≈⨯++=∆++=∆∆∆=++∆∆→∆→==）（）成反比，则（与开环放大倍数加同样负载扰动的条件下同样静差率的条件下调速范围与开环放大倍数加1成正比94.111513011/1/112122121≈++=++==++K K D D D D K K cl cl cl cl ）（）（ 1-7某调速系统的调速范围D=20，额定转速min /1500r n =，开环转速降落min /240r n Nop =∆，若要求静差率由10%减少到5%则系统的开环增益将如何变化？解：原系统在调速范围D=20，最小转速为：min /75201500max min r D n n ===， 原系统在范围D=20，静差率为10%时，开环增益为：8.27133.82401min /5.31111=-=-∆∆=→=+∆=∆cl NopNopcl n n K r K n n 静差率10%时原系统的开环增益为：76.598.2776.59%522增加到将从所以系统的开环增益时，同理可得当K K s ==min /33.8%1075min min 0r n n n n n n n n cl clcl cl cl cl =∆=∆+∆=∆+∆=∆则1-8转速单环调速系统有那些特点？改变给定电压能否改变电动机的转速？为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速？为什么？如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？答：1）闭环调速系统可以比开环调速系统硬得多的稳态特性，从而在保证一定静差率的要求下，能够提高调速范围。

运动控制系统 课后习题答案2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？解：10000.02(100.98) 2.04(1)n n sn rpm D s ∆==⨯⨯=-系统允许的静态速降为2.04rpm2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变，试问系统能够达到的调速范围有多大？系统允许的静差率是多少？解：1）调速范围max minD n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-= min 0min 15015135N n n n =-∆=-= max min 148513511D n n ===2) 静差率01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。

相控整流器内阻Rrec=0.022Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少？？ 解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯=378(0.0230.022)0.1478115N n I R rpm ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1N D n S n s =∆-=⨯⨯-= [(1)]14300.3[115(10.3)] 5.33N D n S n s =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V -M 调速系统。

已知直流电动机60,220,305,1000min N N N N P kW U V I A n r ====，主电路总电阻R=0.18Ω,Ce=0.2V •min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？ （2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少? 解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯=(2)0274.5(1000274.5)21.5%N N S n n =∆=+=(3)(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8uU V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。

《运动控制系统》课程教学大纲一、教学内容本节课的教学内容来自于《运动控制系统》课程的第五章，主要讲述运动控制系统的组成、原理及其应用。

具体内容包括：1. 运动控制系统的组成：包括控制器、执行器和传感器等基本组成部分，以及它们之间的相互作用。

2. 运动控制系统的原理：包括控制算法、反馈控制和开环控制等基本原理。

3. 运动控制系统的应用：包括在工业、数控机床和电动汽车等领域的应用实例。

二、教学目标1. 使学生了解运动控制系统的组成、原理及其应用，掌握基本概念和知识点。

2. 培养学生运用运动控制系统的基本原理解决实际问题的能力。

3. 提高学生对运动控制技术在现代工业和科技领域的重要性的认识。

三、教学难点与重点1. 教学难点：运动控制系统的原理和应用。

2. 教学重点：运动控制系统的组成及其在工作中的应用。

四、教具与学具准备1. 教具：多媒体教学设备、投影仪、白板等。

2. 学具：教材、笔记本、彩色笔等。

五、教学过程1. 实践情景引入：以工业为例，介绍运动控制系统在实际工作中的应用。

2. 知识点讲解：讲解运动控制系统的组成、原理及其应用。

3. 例题讲解：分析运动控制系统在实际工作中的应用案例，引导学生理解并掌握运动控制系统的原理。

4. 随堂练习：让学生结合所学内容，分析并解决实际问题。

5. 课堂讨论：引导学生探讨运动控制系统在现代工业和科技领域的重要性。

6. 板书设计：对本节课的主要知识点进行板书，方便学生复习和巩固。

7. 作业布置：布置相关练习题，巩固所学知识。

六、作业设计1. 题目：分析下列运动控制系统的应用案例，并说明其工作原理。

（1）数控机床；（2）电动汽车；（3）工业。

2. 答案：（1）数控机床：数控机床是一种采用数字控制技术进行运动的机床。

通过控制器预设机床的运动轨迹，执行器按照控制器的指令进行运动，实现对工件的加工。

（2）电动汽车：电动汽车采用电动机作为动力来源，通过控制器调节电动机的转速和扭矩，实现车辆的运动控制。

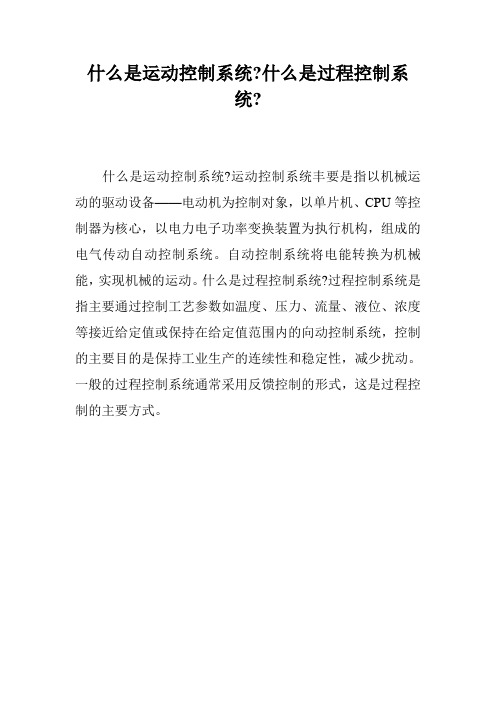

什么是运动控制系统?什么是过程控制系
统?
什么是运动控制系统?运动控制系统丰要是指以机械运动的驱动设备——电动机为控制对象，以单片机、CPU等控制器为核心，以电力电子功率变换装置为执行机构，组成的电气传动自动控制系统。

自动控制系统将电能转换为机械能，实现机械的运动。

什么是过程控制系统?过程控制系统是指主要通过控制工艺参数如温度、压力、流量、液位、浓度等接近给定值或保持在给定值范围内的向动控制系统，控制的主要目的是保持工业生产的连续性和稳定性，减少扰动。

一般的过程控制系统通常采用反馈控制的形式，这是过程控制的主要方式。

运动控制系统教案教案标题：运动控制系统教案目标：1. 了解运动控制系统的基本概念和组成要素。

2. 理解运动控制系统在不同实际应用中的作用。

3. 掌握运动控制系统的设计和调试方法。

教案内容：一、引入（5分钟）1. 引导学生思考：你们平时在生活中见过哪些运动控制系统？2. 介绍运动控制系统的定义和基本概念。

二、运动控制系统的组成要素（15分钟）1. 介绍运动控制系统的基本组成要素，包括传感器、执行器、控制器等。

2. 分别解释各个组成要素的作用和功能。

三、运动控制系统的实际应用（20分钟）1. 介绍运动控制系统在工业自动化、机器人、航空航天等领域的应用案例。

2. 引导学生思考：为什么运动控制系统在这些领域中非常重要？四、运动控制系统的设计和调试方法（25分钟）1. 介绍运动控制系统的设计流程，包括需求分析、系统设计、硬件选型等。

2. 介绍运动控制系统的调试方法，包括参数调整、信号采集与分析等。

五、小结与展望（5分钟）1. 总结本节课学到的内容。

2. 展望运动控制系统在未来的发展前景。

教案评估：1. 课堂参与度：观察学生在课堂上的积极参与程度。

2. 课堂讨论：评估学生对于运动控制系统的理解和应用能力。

3. 小组作业：布置小组作业，要求学生设计一个简单的运动控制系统，并在下节课展示。

教学资源：1. PPT演示文稿：用于呈现教学内容和案例分析。

2. 实物展示：准备一些实际的运动控制系统设备或模型，供学生观摩和实践。

教学延伸：1. 实践应用：组织学生参观工厂或实验室，了解运动控制系统的实际应用。

2. 拓展阅读：推荐学生阅读相关的专业书籍或论文，深入了解运动控制系统的发展和研究方向。

备注：根据不同教育阶段的要求，可以适当调整教案的深度和难度。

以上教案适用于高中或大学相关专业的教学。

《运动控制系统》教案一、教学目标1. 了解运动控制系统的概念、组成和作用。

2. 掌握运动控制系统的分类及其原理。

3. 熟悉运动控制系统的应用领域和发展趋势。

4. 培养学生对运动控制系统的兴趣和创新能力。

二、教学内容1. 运动控制系统概述运动控制系统的定义运动控制系统的组成运动控制系统的功能2. 运动控制系统的分类开环运动控制系统闭环运动控制系统混合运动控制系统3. 运动控制系统的原理位置控制原理速度控制原理力控制原理4. 运动控制系统的应用领域工业数控机床电动汽车航空航天5. 运动控制系统的发展趋势智能化网络化绿色化三、教学方法1. 讲授法：讲解运动控制系统的基本概念、原理和应用。

2. 案例分析法：分析具体运动控制系统的实例，加深学生对运动控制系统的理解。

3. 讨论法：引导学生探讨运动控制系统的发展趋势及其在我国的应用前景。

4. 实践操作法：安排实验室参观或动手实践，让学生亲身体验运动控制系统的工作原理。

四、教学安排1. 第1-2课时：运动控制系统概述2. 第3-4课时：运动控制系统的分类和原理3. 第5-6课时：运动控制系统的应用领域4. 第7-8课时：运动控制系统的发展趋势5. 第9-10课时：实验室参观或实践操作五、教学评价1. 课堂问答：检查学生对运动控制系统基本概念的理解。

2. 课后作业：巩固学生对运动控制系统知识的掌握。

3. 小组讨论：评估学生在探讨运动控制系统发展过程中的创新能力。

4. 实践报告：评价学生在实验室参观或实践操作中的表现。

六、教学资源1. 教材：《运动控制系统》2. 课件：运动控制系统的基本概念、原理、应用和趋势3. 视频资料：运动控制系统的实际应用案例4. 实验室设备：的运动控制系统实验装置5. 网络资源：关于运动控制系统的相关论文和新闻七、教学过程1. 导入：通过一个运动控制系统的实际应用案例，引发学生对运动控制系统的兴趣。

2. 讲解：结合教材和课件，详细讲解运动控制系统的基本概念、原理、应用和趋势。

习题解答（供参考）习题二2.2 系统的调速范围是1000~100min r ，要求静差率s=2%，那么系统允许的静差转速降是多少？ 解：10000.02(100.98) 2.04(1)nn s n rpm D s ∆==⨯⨯=- 系统允许的静态速降为2.04rpm 。

2.3 某一调速系统，在额定负载下，最高转速特性为0max 1500min n r =，最低转速特性为 0min 150min n r =，带额定负载时的速度降落15min N n r ∆=，且在不同转速下额定速降 不变， 统允许的静差率是多少？解：1）调速范围 max min D n n =(均指额定负载情况下）max 0max 1500151485N n n n =-∆=-=min 0min 15015135Nn n n =-∆=-=max min148513511D n n ===2) 静差率 01515010%N s n n =∆==2.4 直流电动机为P N =74kW,UN=220V ，I N =378A ，n N =1430r/min ，Ra=0.023Ω。

相控整流器内阻Rrec=0.022Ω。

采用降压调速。

当生产机械要求s=20%时，求系统的调速范围。

如果s=30%时，则系统的调速范围又为多少？？解：()(2203780.023)14300.1478N N a N Ce U I R n V rpm =-=-⨯= 378(0.0230.022)0.1478115N n I R rpm ∆==⨯+=[(1)]14300.2[115(10.2)] 3.1ND n S n s =∆-=⨯⨯-=[(1)]14300.3[115(10.3)] 5.33ND n S n s =∆-=⨯⨯-=2.5 某龙门刨床工作台采用V-M 调速系统。

已知直流电动机，主电路总电阻R=0.18Ω,Ce=0.2V •min/r,求：（1）当电流连续时，在额定负载下的转速降落N n ∆为多少？（2）开环系统机械特性连续段在额定转速时的静差率N S 多少？（3）若要满足D=20,s ≤5%的要求，额定负载下的转速降落N n ∆又为多少?解：(1)3050.180.2274.5/min N N n I R Ce r ∆=⨯=⨯=(2) 0274.5(1000274.5)21.5%N N S n n =∆=+= (3) [(1)]10000.05[200.95] 2.63/min N n n S D s r ∆=-=⨯⨯=2.6 有一晶闸管稳压电源，其稳态结构图如图所示，已知给定电压*8.8u U V =、比例调节器放大系数2P K =、晶闸管装置放大系数15S K =、反馈系数γ=0.7。
