第六章静电场第1讲电场的力的性质物质的电结构、电荷守恒(考纲要求Ⅰ )1(1）原子是由带正电的原子核和带负电的电子构成，原子核的正电荷数与电子的负电荷数相等．（2)金属中离原子核最远的电子往往会脱离原子核的束缚而在金属中自由活动，这种电子叫做自由电子．2．电荷及电荷守恒定律（1）元电荷：最小的电荷量,其值为e＝1.60×10－19C。

其他带电体的电荷量皆为元电荷的整数倍．（2）电荷守恒定律①内容:电荷既不会创生，也不会消灭,它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．②起电方式：摩擦起电、接触起电、感应起电．③带电实质：物体带电的实质是得失电子。

点电荷、静电场（考纲要求Ⅰ）1.点电荷(1）当带电体本身的大小和形状对研究的问题影响很小时,可以将带电体视为点电荷．（2）是一种理想化的物理模型．2．静电场(1)定义:存在于电荷周围,能传递电荷间相互作用的一种特殊物质．（2)基本性质：对放入其中的电荷有力的作用．判断正误，正确的划“√"，错误的划“×”．(1）任何带电体所带的电荷量都是元电荷的整数倍．（)(2）完全相同的两金属球接触后电荷先中和后平分．( )(3）把电荷放入电场中，电荷一定受到电场力的作用．（）答案(1）√（2)√(3)√库仑定律（考纲要求Ⅱ)1.内容：真空中两个静止点电荷之间的相互作用力与它们的电荷量的乘积成正比,与它们的距离的平方成反比．作用力的方向在它们的连线上．2．表达式：F＝k错误!,式中k＝9。

物理第六章知识点总结
1. 什么是静电现象?
静电现象是指物体在摩擦或接触后带有正电荷或负电荷,从而产生静电引力或斥力的现象。

2. 什么是导体和绝缘体?
导体是指能够良好传导电荷的物质,如金属。

绝缘体是指不易传导电荷的物质,如塑料、橡胶等。

3. 什么是电场?
电场是带电体周围存在的一种特殊场,它描述了电荷在空间各点受到的电场力。

4. 什么是场强?
场强是描述电场强弱的物理量,定义为单位正电荷在该点所受电场力的大小。

5. 什么是等势面和等势线?
等势面是空间中所有具有相同电位的点所组成的曲面。

等势线是等势面在某一平面上的投影。

6. 电容器的基本知识?
电容器是用来存储电荷的元件,电容量描述了电容器贮存电荷的能力。

并联电容器容量相加,串联电容器则为等效容量。

以上是本章的一些基本概念和知识点总结,对于具体公式、定理等还需结合教材课本进行详细学习。

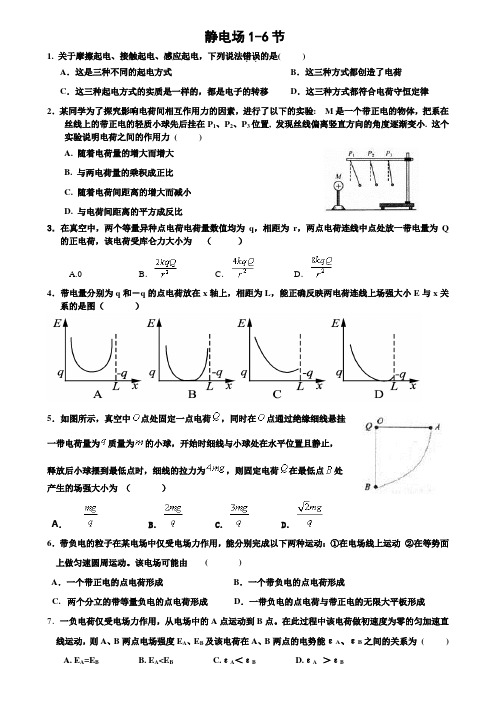

静电场1-6节1. 关于摩擦起电、接触起电、感应起电，下列说法错误．．的是( ) A ．这是三种不同的起电方式 B ．这三种方式都创造了电荷C ．这三种起电方式的实质是一样的，都是电子的转移D ．这三种方式都符合电荷守恒定律2．某同学为了探究影响电荷间相互作用力的因素，进行了以下的实验: M 是一个带正电的物体，把系在丝线上的带正电的轻质小球先后挂在P 1、P 2、P 3位置, 发现丝线偏离竖直方向的角度逐渐变小. 这个实验说明电荷之间的作用力 ( )A. 随着电荷量的增大而增大B. 与两电荷量的乘积成正比C. 随着电荷间距离的增大而减小D. 与电荷间距离的平方成反比 3．在真空中，两个等量异种点电荷电荷量数值均为q ，相距为r ，两点电荷连线中点处放一带电量为Q 的正电荷，该电荷受库仑力大小为 （ ）A.0 B ． C ． D ．4．带电量分别为q 和－q 的点电荷放在x 轴上，相距为L ，能正确反映两电荷连线上场强大小E 与x 关系的是图（ ）5．如图所示，真空中点处固定一点电荷，同时在点通过绝缘细线悬挂 一带电荷量为质量为的小球，开始时细线与小球处在水平位置且静止， 释放后小球摆到最低点时，细线的拉力为，则固定电荷在最低点处 产生的场强大小为 （ ）A ．B ．C ．D ．6．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动 ②在等势面 上做匀速圆周运动。

该电场可能由 ( )A ．一个带正电的点电荷形成B ．一个带负电的点电荷形成C. 两个分立的带等量负电的点电荷形成 D ．一带负电的点电荷与带正电的无限大平板形成7．一负电荷仅受电场力作用，从电场中的A 点运动到B 点。

在此过程中该电荷做初速度为零的匀加速直线运动，则A 、B 两点电场强度E A 、E B 及该电荷在A 、B 两点的电势能εA 、εB 之间的关系为 ( ) A. E A =E B B. E A <E B C.εA ＜εB D.ε A ＞εB8．如图所示，带等量异号电荷的两平行金属板在真空中水平放置，M 、N 为板间同一电场线上的两点，一带电粒子（不计重力）以速度v M 经过M 点在电场线上向下运动，且未与下板接触，一段时间后，粒子以速度v N 折回N 点。

第六章静电场第一部分电场的力的性质,物质的电结构、点电荷、电荷守恒Ⅰ(考纲要求)1.物质的电结构(1)原子是由带的原子核和带的电子构成，原子核的正电荷数与电子的负电荷数相等．(2)金属中离原子核最远的电子往往会脱离原子核的束缚而在金属中自由活动，这种电子叫做．2．点电荷、元电荷(1)元电荷：e＝，所有带电体的电荷量都是元电荷的，其中质子、正电子的电荷量与元电荷相同．电子的电荷量q＝．(2)点电荷：①本身的线度比相互之间的距离的带电体．②点电荷是理想化模型．3．电荷守恒定律(1)内容：电荷既不能创生，也不能消失，只能从物体的一部分到另一部分，或者从一个物体到另一个物体，在的过程中电荷的总量保持不变．(2)起电方法：摩擦起电、、接触起电．(3)带电实质：物体带电的实质是．,库仑定律Ⅱ(考纲要求)1.内容：中两个静止点电荷之间的相互作用力与它们的成正比，与它们的成反比．作用力的方向在．2．表达式：F＝，式中k＝ N·m2/C2，叫静电力常量．3．适用条件：中的．,静电场Ⅰ、电场强度、点电荷的电场强度Ⅱ(考纲要求)1．静电场(1)定义：存在于电荷周围，能传递电荷间的一种特殊物质．(2)基本性质：对放入其中的电荷有．2．电场强度(1)定义：放入电场中某点的电荷受到的电场力F与它的电荷量的．(2)定义式：E＝．单位：N/C或V/m(3)点电荷形成电场中某点的电场强度真空中点电荷形成的电场：E＝．(4)方向：规定在电场中某点所受的方向为该点的电场强度方向．(5)电场强度的叠加：电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的 .电场线Ⅰ(考纲要求)1.定义为了形象地描述电场中各点电场强度的强弱及方向，在电场中画出一些曲线，曲线上每一点的都跟该点的电场强度方向一致，曲线的表示电场的强弱.2.电场线的特点3.几种典型电场的电场线(如图所示).一、基础自测1.M和N是两个不带电的物体，它们互相摩擦后M带正电1.6×10－10 C，下列判断正确的有().A.在摩擦前M和N的内部没有任何电荷B.摩擦的过程中电子从M转移到NC.N在摩擦后一定带负电1.6×10－10 CD.M在摩擦过程中失去1.6×10－10个电子2.关于点电荷，以下说法正确的是().A.足够小的电荷，就是点电荷B.一个电子，不论在何种情况下均可视为点电荷C.在实际中点电荷并不存在D.一个带电体能否看成点电荷，不是看它尺寸的大小，而是看它的形状和尺寸对相互作用力的影响能否忽略不计3.(2012·广东模拟)当在电场中某点放入电荷量为q的正试探电荷时，测得该点的电场强度为E，若在同一点放入电荷量为q′＝2q的负试探电荷时，测得该点的电场强度().A.大小为2E，方向与E相同B.大小为2E，方向与E相反C.大小为E，方向与E相同D.大小为E，方向与E相反4.在真空中有甲、乙两个点电荷，其相互作用力为F.要使它们之间的相互作用力为2F，下列方法可行的是().A.使甲、乙电荷量都变为原来的2倍B.使甲、乙电荷量都变为原来的1 2C.使甲、乙之间距离变为原来的2倍D.使甲、乙之间距离变为原来的1 2 .5.某电场的电场线的分布如图所示．一个带电粒子只在电场力作用下由M点沿图中虚线所示的路径运动通过N 点．则下列判断正确的是().A.粒子带负电B.粒子在M点的加速度大C.粒子在N点的速度大D.电场力对粒子做正功二、高考体验（一）库仑定律的应用(中频考查)1．(2010·海南卷，4)如图所示，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP ＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移到P点，则O点的电场强度大小变为E2.E1与E2之比为()．A．1∶2 B．2∶1C．2∶ 3 D．4∶ 32．(2011·海南卷)三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的带电荷量为q，球2的带电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时球1、2之间作用力的大小仍为F，方向不变．由此可知()．A．n＝3 B．n＝4 C．n＝5 D．n＝6（二）对电场强度的理解及叠加(中频考查)3．(2009·上海)两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上电场强度大小E与x关系的是图()．4．(2011·重庆卷，19)如图所示，电荷量为＋q 和－q 的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有( )．A ．体中心、各面中心和各边中点B ．体中心和各边中点C ．各面中心和各边中点D ．体中心和各面中心(三）对电场线的理解及应用(高频考查) 5．(2010·上海高考)三个点电荷电场的电场线分布如图所示，图中a 、b 两点处的电场强度大小分别为E a 、E b ，电势分别为φa 、φb ，则( )．A ．E a >E b ，φa >φbB ．E a <E b ，φa <φbC ．E a >E b ，φa <φbD ．E a <E b ，φa >φb 6．(2010·课标全国)静电除尘器是目前普遍采用的一种高效除尘器．某除尘器模型的收尘板是很长的条形金属板，下图中直线ab 为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上．若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)( )．7．(2011·上海单科，1)电场线分布如图所示，电场中a 、b 两点的电场强度大小分别为E a 和E b ，电势分别为φa 和φb ，则( )．A ．E a >E b ，φa >φbB ．E a >E b ，φa <φbC ．E a <E b ，φa >φbD ．E a <E b ，φa <φb第二部分 电场的电的性质,电势能、电势 Ⅰ(考纲要求)1.电势能(1)电场力做功①特点：电场力做功与 无关，只与 有关． ②计算方法a ．W ＝ ，只适用于匀强电场，其中d 为沿 的距离．b ．W AB ＝qU AB ，适用于 ． (2)电势能①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到 位置时电场力所做的功． ②电场力做功与电势能变化的关系：电场力做的功等于 ，即W AB ＝E p A －E p B ＝－ΔE p . 2．电势(1)定义：电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势，用φ表示．在数值上等于单位正电荷由该点移到零电势时 ，电势是标量，只有大小，没有方向，但有正负．(2)公式：φ＝E p q(与试探电荷无关) (3)单位：伏特(V)(4)电势与电场线的关系：沿电场线方向电势降低．(电场线指向电势降低最快的方向)(5)零电势位置的规定：电场中某一点的电势的数值与零电势的选择有关，即电势的数值决定于零电势的选择．(大地或无穷远默认为零)3．等势面(1)定义：电场中电势相同的各点构成的面叫做等势面．(2)等势面的特点①等势面一定和电场线垂直．②等势面上各点电势相等，在等势面上移动电荷时电场力不做功．③电场线总是由电势高的等势面指向电势低的等势面．④电场线越密的地方，等差等势面越密．,电势差Ⅱ(考纲要求)1.定义：电荷在电场中，由一点A移到另一点B时，与移动电荷的的比值．2．定义式：U AB＝．3．电势差与电势的关系：U AB＝，U AB＝－U BA.4．影响因素：电势差U AB由电场本身的性质决定，与移动的电荷q及电场力做的功W AB，与零电势点的选取．,匀强电场中电势差与电场强度的关系Ⅰ(考纲要求)1．电势差与电场强度的关系式：U AB＝Ed，其中d为电场中两点间的距离．(如右上图所示)2．电场强度的方向和大小：电场中，电场强度方向是指最快的方向．在匀强电场中，电场强度在数值上等于沿方向每单位距离上降低的电势．特别提醒：(1)U＝Ed只适于匀强电场的定量计算．(2)在非匀强电场中也可用U＝Ed定性判断电势差的大小.静电现象的解释Ⅰ(考纲要求)1.静电感应、静电平衡：把金属导体放在外电场中，导体内的自由电子受电场力作用而，使导体的两面出现等量的电荷，这种现象叫静电感应；当导体内自由电子的定向移动时，导体处于静电平衡状态.2.静电屏蔽金属壳或金属网罩所包围的区域，不受电场的影响，这种现象叫做静电屏蔽.一、基础测试1.下列关于电荷在电场中电势能的说法正确的是().A.电荷在电场强度大的地方，电势能一定大B.电荷在电场强度为零的地方，电势能一定为零C.电荷只在电场力的作用下从某点移动到另一点，电荷的电势能一定减少D.电荷只在电场力的作用下从某点移动到另一点，电荷的电势能可能增加，也可能减少2.下列说法正确的是().A.A、B两点的电势差等于将正电荷从A点移到B点时电场力所做的功B.电势差是一个标量，但是有正值或负值之分C.由于电场力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关D.A、B两点的电势差是恒定的，不随零电势面的不同而改变，所以U AB＝U BA3.(2012·重庆模拟)如下图左所示，正点电荷Q产生的电场中，已知A、B间的电势差为U，现将电荷量为q的正点电荷从B移到A，则().A.外力克服电场力做功QU，电势能增加qUB.外力克服电场力做功qU，电势能增加QUC.外力克服电场力做功qU，电势能增加qUD.外力克服电场力做功QU，电势能减少QU4.(2012·湖北宜昌高三检测)如上图右所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm，由此可以确定电场强度的方向和数值是().A.竖直向下，E＝100 V/mB.水平向左，E＝100 V/mC.水平向左，E＝200 V/mD.水平向右，E＝200 V/m5.(2012·江苏盐城、泰州联考)如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab＝U bc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点．据此可知().A.三个等势面中，c的电势最高B.带电质点通过P点时的电势能较Q点大.带电质点通过P点时的动能较Q点大D.带电质点通过P点时的加速度较Q点大二、高考体验（一）电场的能的性质(高频考查)1．(2009·上海)位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则()．A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能先减小后增大2．(2010·天津理综，5)在静电场中，将一正电荷从a点移到b点，电场力做了负功，则()．A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小3．(2010·山东理综，20)某电场的电场线分布如图，以下说法正确的是()．A．c点电场强度大于b点电场强度B．a点电势高于b点电势C．若将一试探电荷＋q由a点释放，它将沿电场线运动到b点D．若在d点再固定一点电荷－Q，将一试探电荷＋q由a移至b的过程中，电势能减小4．(2011·江苏卷，8)一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力．下列说法正确的有()．A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大（二）电势、电势差、与电场强度的关系(中频考查)5．(2010·江苏单科，5)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图示．下列说法中正确的是()．A．O点的电势最低B．x2点的电势最高C．x1和－x1两点的电势相等D．x1和x3两点的电势相等6．(2010·安徽理综)如图所示，在xOy平面内有一个以O为圆心、半径R＝0.1 m的圆，P为圆周上的一点，O、P两点连线与x轴正方向的夹角为θ.若空间存在沿y轴负方向的匀强电场，电场强度大小E＝100 V/m，则O、P两点的电势差可表示为()．A．U OP＝－10sin θ(V)B．U OP＝10sin θ(V)C．U OP＝－10cos θ(V)D．U OP＝10cos θ(V)7．(2011·海南卷，1)关于静电场，下列说法正确的是()．A．电势等于零的物体一定不带电B．电场强度为零的点，电势一定为零C．同一电场线上的各点，电势一定相等D．负电荷沿电场线方向移动时，电势能一定增加第三部分 电容器 带电粒子在电场中的运动,常见电容器 电容器的电压、电荷量和电容的关系 Ⅰ(考纲要求)1．常见电容器(1)组成：由两个彼此 又相互 的导体组成． (2)带电荷量：一个极板所带电荷量的 ． (3)电容器的充、放电充电：使电容器带电的过程，充电后电容器两板带上等量的 ，电容器中储存 ． 放电：使充电后的电容器失去电荷的过程，放电过程中 转化为其他形式的能． 2．电容(1)定义：电容器所带的 与电容器两极板间的电势差U 的比值．(2)定义式：C ＝ ．(3)物理意义：表示电容器 本领大小的物理量． (4)单位：法拉(F)1 F ＝ μF ＝1012pF 3．平行板电容器(1)影响因素：平行板电容器的电容与 成正比，与介质的介电常数成正比，与两板间的距离成反比． (2)决定式：C ＝ ，k 为静电力常量．,带电粒子在匀强电场中的运动 Ⅱ(考纲要求)1.带电粒子在电场中的加速带电粒子沿与电场线平行的方向进入电场，带电粒子将做 运动．有两种分析法： (1)用动力学观点分析：a ＝qE m ，E ＝U d，v 2－v 20＝2ad . (2)用功能观点分析：粒子只受电场力作用，电场力做的功等于物体动能的变化．qU ＝12mv 2－12mv 202．带电粒子在匀强电场中的偏转(1)研究条件：带电粒子垂直于电场方向进入匀强电场． (2)处理方法：类似于平抛运动，应用运动的 的方法．①沿初速度方向做 运动，运动时间t ＝l v 0②沿电场力方向，做 运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝Uq md离开电场时的偏移量：y ＝12at 2＝Uql 22mdv2离开电场时的偏转角：tan θ＝v yv 0＝Uql mdv20示波管 Ⅰ(考纲要求)1.构造：(1) ，(2) ，(3)2.工作原理(如右上图所示)(1)如果在偏转电极XX ′和YY ′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏 ，在那里产生一个亮斑.(2)YY′上加的是待显示的，XX ′上是机器自身产生的锯齿形电压，叫做扫描电压，若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象. 一图二结论（如右下图）结论：(1)粒子以一定速度v 0垂直射入偏转电场．粒子从偏转电场中射出时，就像是从极板间的l/2处沿直线射出的.(2)经过相同电场加速，又经过相同电场偏转的带电粒子，其运动轨迹重合，与粒子的带电荷量和质量无关. 一、基础自测1.下列关于电容的说法正确的是( ). A.电容器简称电容B.电容器A 的电容比B 的大，说明A 的带电荷量比B 多C.电容在数值上等于使两极板间的电势差为1 V 时电容器需要带的电荷量D.由公式C ＝QU知，电容器的电容与电容器两极板间的电势差成反比，与电容器所带的电荷量成正比2.(2012·徐州高三检测)如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U ，现使B 板带正电，则下列判断正确的是( ). A.增大两极板之间的距离，静电计指针张角变大 B.将A 板稍微上移，静电计指针张角将变大C.若将玻璃板插入两板之间，则静电计指针张角变大D.若将A 板拿走，则静电计指针张角变为零3.一个带电小球，用细绳悬挂在水平方向的匀强电场中，当小球静止后把悬绳烧断，小球将做( ). A.自由落体运动 B.匀变速曲线运动方向 C.沿悬绳的延长线方向做匀加速直线运动 D.变加速直线运动4.电子以初速度v 0沿垂直电场强度方向射入两平行金属板间的匀强电场中，现增大两极板间的电压，但仍使电子能够穿过平行金属板，则电子穿过平行金属板所需要的时间( ). A.随电压的增大而减小 B.随电压的增大而增大 C.加大两板间距离，时间将减小 D.与电压及两板间距离均无关5.(2011·长春调研)如图所示，静止的电子在加速电压为U 1的电场作用下从O 经P 板的小孔射出，又垂直进入平行金属板间的电场，在偏转电压为U 2的电场作用下偏转一段距离．现使U 1加倍，要想使电子的运动轨迹不发生变化，应该( ).A.使U 2加倍B.使U 2变为原来的4倍C.使U 2变为原来的2倍D.使U 2变为原来的12倍二、高考体验（一）平行电容器的动态分析问题(高频考查)1．(2009·海南)一平行板电容器两极板间距离为d 、极板面积为S ，电容为ε0Sd ，其中ε0是常量．对此电容器充电后断开电源．当增加两板间距时，电容器极板间( )．A ．电场强度不变，电势差变大B ．电场强度不变，电势差不变C ．电场强度减小，电势差不变D ．电场强度减小，电势差减小 2．(2010·北京理综)用控制变量法，可以研究影响平行板电容器电容的因素(如图所示)．设两极板正对面积为S ，极板间的距离为d ，静电计指针偏角为θ.实验中，极板所带电荷量不变，若( )．A ．保持S 不变，增大d ，则θ变大B ．保持S 不变，增大d ，则θ变小C ．保持d 不变，减小S ，则θ变小D ．保持d 不变，减小S ，则θ不变3．(2011·天津卷，5)板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为U 1，板间电场强度为E 1.现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差为U 2，板间电场强度为E 2，下列说法正确的是( )．A ．U 2＝U 1，E 2＝E 1B ．U 2＝2U 1，E 2＝4E 1C ．U 2＝U 1，E 2＝2E 1D ．U 2＝2U 1，E 2＝2E 1 （二）带电粒子在电场中的运动(高频考查) 4．(2011·安徽卷，20)如图(a)所示，两平行正对的金属板A 、B 间加有如图(b)所示的交变电压，一重力可忽略不计的带正电粒子被固定在两板的正中间P 处．若在t 0时刻释放该粒子，粒子会时而向A 板运动，时而向B 板运动，并最终打在A 板上．则t0可能属于的时间段是( )．A ．0<t 0<T 4 B.T 2<t 0<3T4C.3T 4<t 0<T D ．T <t 0<9T85．(2011·安徽卷，18)图(a)所示为示波管的原理图．如果在电极YY ′之间所加的电压按图(b)所示的规律变化，在电极XX ′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是( )．6．(2011·福建卷，20)反射式速调管是常用的微波器件之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．如图所示，在虚线MN 两侧分别存在着方向相反的两个匀强电场，一带电微粒从A 点由静止开始，在电场力作用下沿直线在A 、B 两点间往返运动．已知电场强度的大小分别是E 1＝2.0×103 N/C和E 2＝4.0×103 N/C ，方向如图所示，带电微粒质量m ＝1.0×10－20 kg ，带电荷量q ＝－1.0×10－9C ，A 点距虚线MN 的距离d 1＝1.0 cm ，不计带电微粒的重力，忽略相对论效应．求： (1)B 点距虚线MN 的距离d 2；(2)带电微粒从A 点运动到B 点所经历的时间t .。
