建筑技术设计作图(设备) 归纳表

技术作图必备图集总结技术作图必备图集总结构造图集总结1铝合金玻璃幕墙(2005年技术作图考试石材幕墙构造2009年铝合金幕墙)2外墙内保温建筑构造3外墙外保温建筑构造a外墙外保温建筑构造一(七种类型外墙外保温复合墙体构造及各类墙体各部位常用节点详图和全国各地区保温、隔热层厚度选用表) b外墙外保温建筑构造二 2003年局部修改版4混凝土小型空心砌块墙体建筑构造a混凝土小型空心砌块墙体建筑构造b混凝土小型空心砌块墙体建筑构造(承重混凝土小型空心砌块墙体建筑构造)c框架结构填充小型空心砌块墙体建筑构造(框架结构非承重填充墙体建筑构造)5建筑幕墙a点支玻璃幕墙(立柱式、桁架式、拉杆式、拉索式、自平衡式)b全玻璃幕墙(吊挂、吊挂点支式、座地、座地点支式)c铝合金单板框架幕墙(铝合金单板)d铝塑复合板框架幕墙(铝塑复合板)e蜂窝结构框架幕墙(蜂窝结构)f石材框架幕墙(天然石材)6内隔墙建筑构造a轻钢龙骨内隔墙(适用于各种面板的轻钢龙骨体系的非承重内隔墙)b预制轻钢龙骨内隔墙(特制异形轻钢龙骨与硅酸钙板在工厂中预制成板材现场组装的非承重内隔墙)c轻质条板内隔墙(各种材料制成的轻质条板适用于非承重内隔墙)d 轻集料空心砌块内隔墙(连锁式固定砌块砌筑的非承重内隔墙)e石膏砌块内隔墙(石膏砌块空心、实心砌筑的非承重内隔墙建筑构造)f蒸压加气混凝土砌块建筑构造(屋面保温外、内墙体的填充保温地面保温等处的构造做法。

)7砖墙建筑构造烧结多孔砖与普通砖、蒸压类砖 (本图集适用于以粘土、页岩、煤矸石或粉煤灰为主要原料经焙烧而成的多孔砖分DM 型和KPI型和普通砖、蒸压灰砂砖和粉煤灰砖墙建筑构造。

) 8坡屋面建筑构造a坡屋面建筑构造一(以块瓦、油毡瓦、钢板彩瓦为瓦材屋面结构层为现浇钢筋混凝土板防水等级为Ⅱ、Ⅲ级的坡屋面建筑构造) b坡屋面建筑构造二 (包括钢檩条、木檩条的有檩体系坡屋面建筑构造)9平屋面建筑构造a平屋面建筑构造一(坡度2%~10%的平屋面或小坡度屋面建筑构造)b平屋面建筑构造二(坡度2% 5%的刚性防水屋面、种植屋面、蓄水屋面建筑构造。

安装工程常用图例大全安装工程施工图由设计说明，图例，平面图、系统图、局部设施、详图等组成。

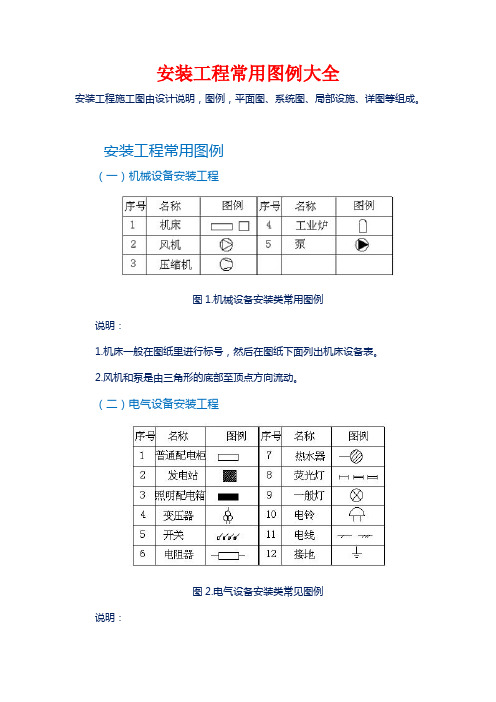

安装工程常用图例（一）机械设备安装工程图1.机械设备安装类常用图例说明：1.机床一般在图纸里进行标号，然后在图纸下面列出机床设备表。

2.风机和泵是由三角形的底部至顶点方向流动。

（二）电气设备安装工程图2.电气设备安装类常见图例说明：1.有些图例不是一种，像变压器，开关，灯等，由于篇幅问题不全列举，可以参考相关书籍。

2.荧光灯不同的线数代表不同的灯管根数，电线也是代表导线根数。

3.电气类的图例符号很多，从事这个专业的可以专门学习一下。

（三）热力设备和静置设备安装工程图3.热力设备和静置设备类常见图例（四）工业管道工程图4.工业管道类常见图例说明：有些图例利用字母表示管道类型，有些利用线性表示，如给水管和排水管，还可以有热水（R），污水(W)，雨水(Y)，空调供水(KG)，空调回水(KH)等不再一一列举。

（五）消防工程图5.消防类常用图例说明：1.喷洒头，图上所列上面为闭式，下面为开式。

2.报警阀画的是系统图表现形式。

3.室内消防栓前面是平面图表现形式，后面是系统图表现形式。

（六）给排水、采暖、燃气工程图6.给排水、采暖、燃气类常用图例（七）通风空调工程图7.通风空调常用图例说明：1.图中1空调设备左侧适用于不带转动部分的设备，右侧适用于带转动部分的设备。

2.风机盘管的符号，现在很多设计院都是在上面进行标注，如FP-51WA 等。

3.风管仅表示平面图，根据风管截面的不同有圆形风管和矩形风管。

4.图中14风管防火阀，通常表示的70℃常开防火阀，旋转90℃即为常闭。

5.图中15风管排烟阀，通常表示的280℃常闭排烟阀，同样旋转90℃即为常开。

（八）自动化控制仪表安装工程图8.自动化控制仪表类常用图例。

设备图纸知识点总结一、概述设备图纸是工程设计中的重要一环，是设计师将设计理念、构思转化成具体实物的重要媒介。

设备图纸包括设备布置图、设备总布置图、设备平面图、设备立面图、设备细部图等。

二、设备图纸的种类与特点1. 设备布置图设备布局平面图是指将装置设备按照一定的行业规范和技术规范的要求，根据生产线的工艺要求，合理布置在车间内的总图。

设备布置图主要是为了使设备在车间内按照一定的规则布设，从而使设备之间具有一定的协调性和相互关系。

在设计图绘制时要准确描绘各种设备装置在车间内的位置和坐标，并标注清楚。

2. 设备总布置图设备总布置图是以系统为单位，按照一定的尺度标绘出设备在车间或装置内的总平面图。

总布置图是工艺流程和设备布局的一个整体概况图，用以指导系统配管过程的设计。

它包括设备间距、设备尺寸、设备安装位置、设备连接方式等重要信息。

3. 设备平面图设备平面图是以单台设备为单位，详细描述该设备的平面布置情况，包括设备的长宽高、管道连接、阀门位置等详细信息。

设备平面图是设备总布置图的细化，用于指导设备的具体细节设计和制作。

在设备平面图中，需标注清楚设备的各种技术参数和作业要求，以便生产制造过程中进行参考。

4. 设备立面图设备立面图是以设备为单位，按照一定的尺度标绘出设备在垂直方向的立面图，用以描述设备在纵深方向上的布置状态和结构特点。

设备立面图是为了帮助设计者和生产制造人员清晰了解设备的结构和布置特点，为设备制造提供准确的指导信息。

5. 设备细部图设备细部图是设备图纸中的细节图，主要用于描述设备的细节结构，如连接方式、焊接方式、轴承安装方式等。

设备细部图是为了在生产制造时进行细节加工和安装提供详细的图纸参考，以保证设备的质量和使用性能。

三、设备图纸的绘制规范与要求1. 符合国家标准和行业规范设备图纸的绘制应符合国家相关标准和行业规范的要求，包括图纸尺寸的规定、标注要求、图形符号的使用等。

只有符合规范与标准的设备图纸才能保证其可靠性和合法性。

建筑技术设计设备部分目录一、大纲要求（一）考试大纲内容（二）各专业系统包括内容二、试题题型（一）试题涉及专业内容（二）试题作业内容（三）试题格式三、评分标准（一）评分程序（二）评分标准四、应试技巧（一）审题方法（二）解题方法（三）把握时间五、设计要点（一）采暖设计要点(二)空调设计要点(三)通风设计要点(四)防排烟设计要点(五)给排水设计要点(六)消火栓设计要点(七)喷淋设计要点(八)防火门设计要点六、例题(一)任务书和附图部分(二)选择题部分(三)解题提示及试作图(四)评分标准七、模拟题试作(一)交通核心及走廊(二)住宅(三)客房(四)办公楼(五)报告厅(六)地下室(七)防烟楼梯间及其前室、合用前室一、大纲要求（一）考试大纲内容考试大纲对建筑技术设计（作图）的要求：“检验应试者在建筑技术方面的实践能力，对试题能作出符合要求的答案，包括……、机电设备及管道系统、……等，并符合法规规范。

”（二）各专业系统包括内容建筑设备（其中电气部分见另外章节）有以下几个系统：1.空调系统包括空调机（空气处理机）、风机盘管、空调供水管、空调回水管、空调凝水管、空调送风管、空调回风管、防火阀、空调送风口、空调回风口、等。

2.通风系统包括通风送风管、通风回风管、防火阀、通风送风口、通风回风口等。

3.防排烟系统包括防烟加压送风机、防烟加压送风口、防烟加压送风竖井等；排烟风机、排烟口、排烟竖井等。

4.给排水系统包括给水管、给水管附件、阀门等；排水管、排水管附件、地漏、检查口、三通、存水弯等。

5.消火栓系统包括消火栓、消防给水管、消防给水管环管等。

6.自动喷水灭火系统包括水流指示器、喷头、喷淋给水管等。

二、试题题型（一）试题涉及专业内容机电设备试题包括给排水、暖通空调、电气三个专业，一般考题涉及到三个专业的综合内容或只涉及到三个专业的消防内容，偶有考题只涉及到三个专业中的其中两个专业综合内容或只有一个专业的内容。

（二）试题作业内容建筑技术设计（作图）中的建筑设备试题包括两部分内容，第一部分为作图，第二部分为涂黑选择题、答题卡。

题型分布：1999：高层核心筒照明、通风、疏散、喷淋布置2000：银行营业厅照明、空调、喷淋布置2001：高层办公室照明、空调、疏散、喷淋布置2003：高层核心筒消防、喷淋、通风布置2004：高层住宅卫生间洁具布置2005：阶梯教室空调通风布置2006：高层核心简送风、排烟、探测、消火栓、疏散照明、硫散指示2007：高层客房空调、排风、喷淋、消火栓、疏散照明、防火门布置2008：住宅插座回路及小型中央空调系统2009：地下室排烟、喷淋、疏散照明、防火门布置总结：通风、空调、照明、消防疏散必考要求：1、照明计算和灯具、插座、回路布置规则2、通风、空调各种管道、阀门、进风口、回风口、新风口、排风口的布置规则3、水暖系统各种管道和阀门布置规则4、与消防有关的防火门、探测器、喷淋、应急照明、疏散照明、消火栓、消防电话、消防广播、手动报警按钮布置规则一、采暖设计要点（一）住宅采暖分户热计量新建住宅热水集中采暖应设置分户热计量和室温控制装置。

对建筑内的公共用房和公用空间，应单独设置采暖,宜设置热计量装置。

分户热计量热水集中采暖，应在建筑物热入口处设置热量表、差压或流量调节装置、除污器或过滤器等。

（二）户内热计量装置、采暖系统热水集中采暖系统分户热计量采用热计量表时，应符合下列要求：1.应采用共用立管的分户独立系统形式。

2.户用热量表的流量传感器宜安装在供水管上，热量表前应设置过滤器。

3.户内采暖系统宜采用单管水平跨越式、双管水平并联式、上供下回式等。

4.户内采暖系统暗埋时，暗埋管道不应有接头且宜外加塑料套管。

5.共用立管和入户装置宜设于管道间内。

管道间宜邻楼梯间或户外公共空间。

（三）低温热水地板辐射采暖一般采暖和空调达不到要求的高大空间或特殊场合，比如居住建筑、托幼建筑、游泳池、体育和舞蹈训练房、大堂等。

低温热水一般不超过60C。

热水地板辐射采暖辐射体表面平均温度有一定限值，人员经常停留的地面宜24"26C,上限值为28C。
