江苏省无锡市2016届九年级物理上册12月月考试题1

江苏省无锡市江阴市华士实验中学2016届九年级上学期月考物理试卷一、选择题（每小题2分）1．使用下列简单机械，为了省力的是（）A．龙舟比赛用的船桨 B．拔钉子的羊角锤C．理发用的剪刀 D．旗杆顶的定滑轮2．甲、乙两种物体质量相同而比热容不同，当它们升高相同温度时，则（）A．比热容小的吸收热量多 B．比热容大的吸收热量多C．初温低的吸收热量多D．甲、乙吸收的热量一样多3．如图，用滑轮组提升重物时，重800N的物体在10s内匀速上升了1m．已知拉绳子的力F为500N，则提升重物的过程中（）A．绳子自由端被拉下3m B．做的有用功是800JC．拉力F的功率是80W D．滑轮组的机械效率是60%4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．5．如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧．下列说法正确的是（）A．迅速向上抽活塞，硝化棉也能燃烧B．此实验只通过热传递改变筒内空气的内能C．下压活塞的过程，空气的内能转化为活塞的机械能D．硝化棉燃烧，是因为玻璃筒内空气的温度升高，内能增大6．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路7．下列事例中，通过做功的途径改变物体内能的是（）A．把饮料放入冰箱，饮料温度会降低B．把酒精涂在手上，手会感觉到冰凉C．在太阳光的照射下，路面温度升高D．给自行车打气，打气筒壁会发热8．关于内能及其利用，下列说法正确的是（）A．温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能9．如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正确的是（）A．只闭合S1 B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S210．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断不正确的是（）A．电压表V示数不变，电流表A2示数变小B．电流表A1示数变大，电流表A2的示数变小C．电压表V示数和电流表A2示数的比值变大D．电流表A1示数和电流表A2的差值不变11．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（）A．受到的弹力始终不变B．运动过程动能一直增大C．运动过程机械能不变D．在b点时重力等于弹力12．如图，电源电压为12V，电流表量程0～0.6A，电压表量程0～15V，小灯泡上标有“6V 3W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（设灯丝电阻不变）．则下列说法不正确的是（）A．灯丝电阻为12ΩB．该电路的最大功率为7.2WC．当电流表示数为0.3A时，电压表示数为8.4VD．滑动变阻器允许调节的最小阻值是12Ω二、填空题（每空1分，共22分）13．如图所示，工作中的四冲程汽油机正处于冲程，该冲程将转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功次、飞轮转过圈．14．如图是一种健身器械，AOB可视为杠杆．图中小明同学用力竖直向下拉杠杆，重物被抬起，此时阻力臂（选填“大于”、“小于”或“等于”）动力臂．小明同学想通过增大向下拉力来加大训练强度，请你利用杠杆平衡条件，给小明提出一条合理的建议：．15．2015年4月25日，尼泊尔发生里氏8.1级强震，地震发生后，我国快速行动参与救援，救灾过程中，飞机在一定高度匀速飞行，向灾区投放物资，则飞机的机械能会．16．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是Ω，当滑片P向右移动的过程中灯泡亮度（选填“变亮”、“不变”或“变暗”）．17．在探究“汽车的速度”的实验中，甲、乙两辆相同的汽车在同一水平地面上做直线运动的s﹣t 图象如图所示．由图可知，甲车的动能（选填“大于”、“小于”或“等于”）乙车的动能；经过相同的时间，甲、乙两车牵引力做的功之比为．（空气阻力忽略不计）18．如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．19．如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移动，电压表示数（选填“变大”、“变小”或“不变，），电流表示数（选填“变大”、“变小”或“不变”）．20．从桌面掉到地上的乒乓球会自动弹起，球在上升过程中能转化为能，由于球与空气有摩擦，上升过程中球的机械能．21．在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将内能转化为机械能的是冲程；常用水来给内燃机降温，是因为水的比较大．22．一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是元．23．小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示．实验中，水和另种液体在相同时间内放出的热量相等．分析图象可以得出：物质为水，另一种液体的比热容为J/（Kg•℃）．三、实验与计算24．（1）如图1，请在杠杆A处画出把物体拉起时的最小拉力F1，并画出拉力F1的力臂L1．电冰箱是现代家庭中最常用的家用电器．它内部的电路中主要包括压缩机（其主要部件是电动机）和冷藏室内的照明灯．压缩机和照明灯能各自独立工作、互不影响；温控开关S1控制压缩机．与冰箱门联动的开关S2控制照明灯．答题纸上已画出电源部分．请在图2中完成电冰箱内部的电路图．25．在“测量滑轮组的机械效率”的实验中，用同一滑轮组进行了三次实验（如图所示），实验数据次实验中滑轮组的机械效率为（结果保留一位小数）第3次实验中，弹簧测力计的示数漏填，由图丙可知，弹簧测力计示数为N；（3）分析数据可得实验结论：使用同一滑轮组，提升的物体越重，滑轮组的机械效率越（选填“高”或“低”）；（4）根据实验结论推测：使用该滑轮组再次将8N的物体匀速提升10cm，此时滑轮组的机械效率可能为（只填序号）A.71.6%B.82.4%C.92.1%26．为了模拟研究汽车超载和超速带来的安全隐患，小明选用小车、斜面、木板、钩码、木块等器材进行如下的实验探究：（1）实验中，通过比较小车推动木块距离的远近，来判断小车动能的大小，这种常用的实验方法是法（选填“控制变量法”或“转换法”）．为了研究汽车超速问题，实验中应选择两个图进行比较，得到的结论是：小车的质量一定时，速度越大，则动能越大；（3）为了研究汽车超载问题，实验中应选择乙、丙两个图进行比较，得到的结论是：．27．如图甲所示是测量定值电阻R x阻值的实验电路，器材可以满足实验要求．（1）同学们按照电路图中正确连接电路后，闭合开关，改变电阻R x两端的电压进行了三次测量，其①方案一：闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻R x的阻值表达式为R x= ．②方案二：电路中R x≠R0，将S接到a，读出电流表的示数I1，再将S接到b，读出电流表的示数I2，由I1R0=I2R x可得R=，请判断结果是否正确并简要说明理由．28．图甲是用伏安法测未知电阻R的实验图．（1）请用笔画线代替导线，将图甲中实物电路连接完整．闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示，其读数为I= A，则未知电阻R= Ω．（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整．①闭合S、断开S1，用电压表测出待测电阻R x两端的电压为U1；②，用电压表测出电源的电压U；③请写出用测量值U、U1及R0来表示R x的表达式：R x= ．29．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg•℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；水吸收的热量；（3）该热水器工作时的效率．30．如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？在撞击过程中，样品受到的最大撞击力是多少？31．某兴趣小组用如图甲所示的滑轮组（物体与动滑轮用绳子a连接）匀速拉动放在同一水平面上的不同物体，物体受到的摩擦力从200N开始逐渐增加，直到组装滑轮组的绳子b被拉断，每次物体拉动的距离均为2m．通过实验绘出了该滑轮组机械效率随物体受到摩擦力大小变化的关系图象如图乙．（不计绳重和绳与滑轮间的摩擦）求：（1）动滑轮重力；当滑轮组的机械效率为80%，物体以0.2m/s的速度匀速运动时，该滑轮组的有用功率；（3）一个重500N的同学利用该滑轮组，想独自用竖直向下的力拉断绳子b，请你通过计算分析他能否实现．江苏省无锡市江阴市华士实验中学2016届九年级上学期月考物理试卷（12月份）参考答案与试题解析一、选择题（每小题2分）1．使用下列简单机械，为了省力的是（）A．龙舟比赛用的船桨 B．拔钉子的羊角锤C．理发用的剪刀 D．旗杆顶的定滑轮【考点】杠杆的应用．【专题】简单机械．【分析】对于简单机械来说，如果要求它省力，那么动力臂就一定要大于阻力臂．选项中所列都是生活中常见的简单机械，只有逐一分析它们力臂的大小，才能判断其是否省力，同时还要注意，机械的力臂有时会随着使用方式的不同而变化．【解答】解：A、划龙舟用的船桨动力臂小于阻力臂，属于费力杠杆，故A不符合题意；B、羊角锤有较长的用力柄，动力臂长于阻力臂，属于省力杠杆，故B符合题意；C、理发剪刀一般刀口部分长于刀柄，阻力臂长于动力臂，属费力杠杆，故C不符合题意；D、旗杆顶的定滑轮，不能省力，但可以改变力的方向，故D不符合题意．故选B．【点评】判断一种简单机械是否省力，主要看它的力臂的分配，同一种机械在使用方式不同时，它的省力情况也会发生变化．2．甲、乙两种物体质量相同而比热容不同，当它们升高相同温度时，则（）A．比热容小的吸收热量多 B．比热容大的吸收热量多C．初温低的吸收热量多D．甲、乙吸收的热量一样多【考点】比热容的概念．【专题】比热容、热机、热值．【分析】由吸热公式Q吸=cm△t可知，相同质量不同物质，升高相同的温度，比热容大的吸收的热量多，据此分析判断．【解答】解：因为Q吸=cm△t，m甲=m乙，△t甲=△t乙，所以比热容大的物体，吸收的热量多．故选B．【点评】本题考查了学生对吸热公式Q吸=cm△t的掌握和运用，属于基础题目．3．如图，用滑轮组提升重物时，重800N的物体在10s内匀速上升了1m．已知拉绳子的力F为500N，则提升重物的过程中（）A．绳子自由端被拉下3m B．做的有用功是800JC．拉力F的功率是80W D．滑轮组的机械效率是60%【考点】滑轮（组）的机械效率；功的计算；有用功和额外功；功率的计算．【专题】计算题．【分析】（1）滑轮组由几段绳子承担物重，绳端移动的距离就是物体上升高度的几倍；克服重物的重力做功是有用功；拉力做的功是总功；（3）机械效率等于有用功与总功的比值．【解答】解：A、由图知，此滑轮组由2段绳子承担物重，所以绳子自由端被拉下s=2h=2×1m=2m；则A项计算错误；B、由题知：G=800N；h=1m；F=500N；W有=Gh=800N×1m=800J；则B项计算正确；C、总功W总=Fs=500N×2m=1000J；拉力F的功率P===100W；则C项计算错误；D、则：η===80%，则D项计算错误；故选B．【点评】理解题是解答本题的关键：明确什么是有用功、什么力做的总功；难点是会计算拉力方向上移动的距离s．4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）A．B．C．D．【考点】滑动变阻器的使用．【专题】电压和电阻．【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的．滑动变阻器正确接法是上下接线柱各接一个，若要连入电路的电阻变小，则下边的D接线柱要接入电路．【解答】解：A、图中滑片向右移动时，电阻丝接入部分变长，连入的阻值变大，不合题意；B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；D、滑片向右移动时，电阻丝接入部分减小，接入电路中的电阻变小，符合题意．故选D．【点评】本题考查了滑动变阻器的接法．要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个．5．如图所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧．下列说法正确的是（）A．迅速向上抽活塞，硝化棉也能燃烧B．此实验只通过热传递改变筒内空气的内能C．下压活塞的过程，空气的内能转化为活塞的机械能D．硝化棉燃烧，是因为玻璃筒内空气的温度升高，内能增大【考点】做功改变物体内能．【专题】热和能．【分析】知道做功可以改变物体的内能，物体的内能与其本身的温度有关，温度越高内能越大．【解答】解：迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加，温度升高，当温度达到棉花的燃点时，棉花就会燃烧，通过此实验可说明做功可以改变物体的内能；故ABC错误，D正确．故选D．【点评】解决此类问题要结合改变物体内能的方式进行分析解答，相对比较简单，属于基础题．6．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L短路 B．灯L断路 C．变阻器R短路 D．变阻器R断路【考点】电流表、电压表在判断电路故障中的应用．【专题】压轴题；推理法；图析法．【分析】灯泡不亮说明电路某处断路或灯短路；若电压表无示数，说明电压表被短路或与电源不能相通；电流表无示数说明是某处断路或电流表短路；综合分析进行判断．【解答】解：A、灯泡L短路，灯不亮，电压表示数为0，电流表有示数，不符合题意，故A错；B、灯泡L发生断路，灯不亮，电压表的正负接线柱与电源正负极之间连接是连通的，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表的示数为0，不符合题意，故B错；C、变阻器短路，灯亮，电压表和电流表都有示数，不符合题意，故C错；D、变阻器断路，灯不亮，电流表和电压表都无示数，符合题意，故D正确．故选D．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．7．下列事例中，通过做功的途径改变物体内能的是（）A．把饮料放入冰箱，饮料温度会降低B．把酒精涂在手上，手会感觉到冰凉C．在太阳光的照射下，路面温度升高D．给自行车打气，打气筒壁会发热【考点】做功改变物体内能．【专题】分子热运动、内能．【分析】改变内能的方法：一是做功，对物体做功（克服摩擦做功、压缩气体做功），物体内能会增加；物体对外做功，物体内能会减少；二是热传递．据此分析判断．【解答】解：A、饮料放入冰箱，饮料放出热量、内能减少、温度降低，是通过热传递改变物体的内能，不符合题意．B、把酒精涂在手上，手会感觉到冰凉，是通过热传递改变物体的内能，不符合题意；C、在太阳光的照射下，路面温度升高，是通过热传递改变物体的内能，不符合题意；D、用气筒给轮胎打气，气筒壁发热，是通过做功途径改变物体内能，符合题意；故选D．【点评】本题考查了学生对两种改变物体内能的方法的了解和掌握．做功属于能量的转化、热传递属于能量的转移，但在改变内能上是等效的．8．关于内能及其利用，下列说法正确的是（）A．温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能【考点】内能的利用及其意义．【专题】分子热运动、内能．【分析】（1）内能是分子势能和分子动能的总和．其影响因素包括：①材料（分子种类）；②温度（分子动能）；③状态、体积（分子势能）；④质量（分子数量）．做功和热传递在改变物体的内能上是等效的．（3）比热容是物质的一种特性，和物体吸收热量的多少、温度的高低、质量的大小都没有关系，只与物质的种类、状态有关．（4）热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；【解答】解：A、在状态、质量不确定的情况下，温度高的物体内能不一定大，故A错误；B、做功和热传递都可以改变物体的内能，故B正确；C、每种物质都有自己的比热容，比热容与物体的质量、物体的温度变化和物体吸收热量的多少均无关；故C错误；D、热机的做功冲程是将内能转化为机械能；压缩冲程是将机械能转化为内能；故D错误．故选B．【点评】该题考查了物体内能的改变、比热容的概念、热机中的能量转化等知识点，是一道综合题，但总体难度不大．9．如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正确的是（）A．只闭合S1 B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2【考点】电路的动态分析；额定功率．【专题】电能和电功率．【分析】要使两灯泡都正常发光，应使其两端的电压都等于其额定电压，根据并联电路的电压特点分析即可．【解答】解：电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，两灯泡两端的电压应等于3V，所以两灯泡应并联；A、若只闭合S1，只有L2正常发光，L1不发光，A错误；B、由图知，当同时闭合S1和S3，断开S2时，两灯泡并联，B正确；C、同时闭合S1和S2，断开S3，L1短路，不会发光，C错误；D、只闭合S2，两灯泡串联，都不能正常发光，D错误．故选B．【点评】本题考查了对额定功率概念的理解，能够确定两灯泡需并联是解决问题的关键．10．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列判断不正确的是（）A．电压表V示数不变，电流表A2示数变小B．电流表A1示数变大，电流表A2的示数变小C．电压表V示数和电流表A2示数的比值变大D．电流表A1示数和电流表A2的差值不变【考点】电路的动态分析；欧姆定律的应用．【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，定值电阻R与滑动变阻器并联，电流表A1测干路电流，电流表A2测变阻器支路的电流，电压表测电源的电压，根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路的电流变化，根据并联电路的电流特点可知干路电流变化；根据欧姆定律结合变阻器接入电路中的电阻判断电压表V示数和电流表A2示数的比值的变化；根据并联电路的电流特点结合通过R的电流判断电流表A1示数和电流表A2的差值变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电流表A1测干路电流，电流表A2测变阻器支路的电流，电压表测电源的电压，因电源电压保持不变，所以，滑片移动时电压表的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=可知，通过变阻器的电流变小，即电流表A2的示数变小，故A正确；因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A1的示数变小，故B错误；由R=可知，电压表V示数和电流表A2示数的比值等于变阻器接入电路中电阻值，所以，电压表V示数和电流表A2示数的比值变大，故C正确；因电流表A1示数和电流表A2的差值等于通过R的电流，所以，电流表A1示数和电流表A2的差值不变，故D正确．故选B．【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，明确V、A2与滑动变阻器接入电路中的电阻以及A1、A2与通过R的电流是关键．11．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（）A．受到的弹力始终不变B．运动过程动能一直增大C．运动过程机械能不变D．在b点时重力等于弹力【考点】动能和势能的大小变化．【专题】压轴题；机械能及其转化．【分析】由图象可知，小球速度先变大，后变小．弹簧发生形变从而产生弹力，弹力的大小与弹簧的弹性形变程度有关．机械能是动能和势能的统称，动能与物体的质量和速度有关；在运动过程中小球受重力与弹簧的弹力，当两力大小相等时，小球速度最大，此时弹力与重力是一对平衡力．【解答】解：A、小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故A错误；B、由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；C、小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球的机械能转化为弹簧的弹性势能，所以小球的机械能变小，故C错误；。

2015-2016学年江苏省无锡市东湖塘中学九年级（上）月考物理试卷（12月份）一、选择（每题2分，共24分）1．下列各组材料中，都是导体的一组是（）A．铜、陶瓷、大地B．油、橡胶、石墨C．铁、塑料、玻璃D．铝、人体、盐水2．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．灯泡的发光情况B．变阻器滑片的位置C．电压表的示数D．电流表的示数3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．4．根据欧姆定律I=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，通过这段导体中的电流就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，这段导体的电阻就越大5．关于电功率，下列说法中正确的是（）A．用电器消耗的电能越多，功率越大B．用电器消耗的电能时间越短，功率越大C．用电器消耗的电能越多，用的时间越长，功率越大D．相同时间内，用电器消耗的电能越多，功率越大6．灯泡的亮度是由以下哪项决定的（）A．额定功率的大小B．额定电压的大小C．实际功率的大小D．通过的电流的大小7．下列用电器中，电功率最接近1000W的是（）A．收音机B．电视机C．手电筒D．空调8．某种材料的电阻值会随着光照射强度的变化而明显改变，则该材料是由什么物质组成的（）A．导体B．绝缘体C．半导体D．超导体9．将“220V 100W”的灯泡L1和“220V 60W”的灯泡L2并联后接入家庭电路电路中，则下列判断正确的是（）A．L1灯丝的电阻较大B．流过L1的电流较大C．L1两端电压大D．L2的灯丝较粗10．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律．下面四个实验中，哪个是通过多次测量提高精度（）A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值11．如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A．S2断开时，R1两端的电压为6VB．S2闭合前后，R1中的电流不同C．S2闭合时，R1两端的电压为6VD．S2闭合时，R2两端的电压为0V12．某同学准备用一种金属丝准备制作一只电阻温度计．他先通过实验描绘出一段金属丝的U﹣I曲线，如图甲所示．再将该金属丝R t与某一定值电阻R串联接在电路中，用电压表与金属丝并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示．下列说法中正确的是（）A．从图甲可知，该金属丝的阻值随温度的升高而减小B．图乙中电压表的指针偏转角越大，温度值越小C．选用不同阻值的R可以改变温度计的量程，R越大，量程越大D．温度越高，整个电路消耗的功率越大二、填空（每空1分，共28分）13．一节新干电池的电压是，对人体的安全电压是．14．如图所示的实物电路图中，AB部分为电阻丝．当电路接通后，用酒精灯给电阻缓慢加热，观察加热前后电流表的示数的情况，看到的现象是示数，（选填“增大”，“不变”或“减小”），该现象说明．15．如图所示的电路中，开关闭合后，电压表测量的是的电压．当开关断开时，电压表测量的是的电压，电流表的示数为．16．两个电阻元件A和B的两端电压与流过它们电流的关系如图所示．则由图可知，电阻值较大的元件是（填“A”或“B”）．若将A和B两电阻元件并联后接在电压为2V的电源两端，则并联电路干路电流的大小是．17．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为A，此时电源电压为V．18．一个小灯泡的正常工作电压为2.5V，正常发光时的电阻为10Ω，但是手头只有一个电压为6V的电源和一些电阻，要使小灯泡能正常发光，需要联一个Ω的电阻．19．把灯泡L1和L2串联接入6V的电路中，已知L1和L2的电阻分别是5欧和10欧，则通过它们的电流之比是，加在它们两端的电压之比是，如果将它们并联接入原来的电路中，则加在它们两端的电压之比．通过它们的电流之比是．20．在图示电路中，电源电压保持不变．闭合开关S后，若开关S1由断开到闭合，电流表A1示数，（填“变大”“变小”“不变”，下同），电流表A示数．21．如图1所示是电能表的表盘．某同学家电能表上月10日和本月10日的示数如图2所示，他家一个月用电kW•h，合J．若只使用一台电视机，测得该表内水平转盘在12min 内转动60r，则电视机消耗的电能是kW•h，该电视机的功率为W．22．如图1所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图象如图2所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图象，电源电压为V，电阻R1的阻值为Ω，变阻器的最大阻值为Ω．三、实验探究题（共28分）23．在“探究影响导体电阻大小的因素”实验中，小明设计了如图1电路．（1）本实验中，小明通过观察现象，来粗略判断a、b两点间导体电阻的大小．（2）考虑到当a、b两点间导体电阻的大小差别不大时，灯泡亮度变化不明显，另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为同学的改进更好一些，理由是除了可以精确反映电阻值大小的微小差别外，多一个灯泡还可以起到的作用．（3）小亮设计了如图2所示的电路图，做“探究导体电阻大小与哪些因素有关”的实验，在A、B间接入表中待研究的电阻丝，电源电压U恒定，序号材料长度横截面积1锰铜合金丝L S2镍铬合金丝L S3镍铬合金丝L2S4镍铬合金丝2L S①小亮选择序号为的两根电阻丝来探究探究导体电阻大小与导体长度的关系．②依次把序号为2、3的两根电阻丝与A、B的两端连接，闭合开关，发现接序号为3的电阻丝时电流表的示数大，由此可以得出的结论是．24．在“研究电流跟电压、电阻的关系”时，同学们设计如图的电路图，其中R为定值电阻，R′为滑动变阻器，电源为两节干电池．（1）根据图甲，将图乙中的实物电路连接完整．（要求变阻器滑片向右移动时，电流表的示数变大）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是；②无论怎样移动变阻器滑片，电压表示数始终约为3V，电流表示数始终为0，则电路中出现的故障可能是；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如表，分析表中的数据可得出的结论是：；电压U（V）123电流I（A）0.10.20.3（4）在研究电流与电阻关系时，同学先后用5欧、10欧、15欧的定值电阻进行实验，获得了表格中的数据，发现电流与电阻不成反比，但老师告诉该同学得到的结论是错误的，你认为错误的原因是．为了得到正确的结论，该同学用10欧的电阻换上去，立即闭合开关后，电压表的示数将 1.5V（选填“大于”、“小于”或“等于”）．因此要向（选填“右”或“左”）调节滑片，使电压表的示数仍为1.5V．电阻/Ω51015电流/A0.60.40.325．一个标有“220V，100W”的小灯泡，正常工作10min，消耗电能为多少？如果接入110V 的电路中，那么该灯泡的实际功率为多少？（不考虑温度对灯丝电阻的影响）26．有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲，工作电路如图乙，电源电压恒为12V，定值电阻R2=30Ω．求：（1）被检测者未喝酒时，R1阻值；（2）被检测者酒精气体浓度为0.8mg/mL时，电流表的示数；（3）现在公认的酒驾标准为0.2mg/mL≤酒精气体浓度≤0.8mg/mL，当电压表示数为4.8V 时，通过计算说明被检测司机是否酒驾？27．用“伏安法测电阻”的实验中，老师提供了以下器材：几节干电池做电源、已知阻值的电阻R L、最大阻值为50Ω的滑动变阻器1个、被测电阻R x、开关2个，电压表和电流表各1只、导线若干．实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法．甲、乙、丙、丁四个小组分别设计了以下可测电阻R x的四个方案（如图1），依据实验方案回答：（1）实验中测得下表所示数据，此数据是小组测量的．12345次数物理量电压U/V 1.53 4.567.5电流I/A0.10.20.30.40.5（2）在丁小组实验过程中，闭合开关S和S1，电流表和电压表的示数如图2所示，则电阻R x两端电压是V，通过R x的电流是A，R x的阻值是Ω．（3）甲小组的同学发现电压表不能正常使用，于是撤去电压表重新设计了以下4 种方案．其中不能测出R x的方案是（只填字母）．如果S、S1都闭合时，电流表示数为I1，闭合S、断开S1时，电流表示数为I2，则电阻的表达式R x=为如图3方案（只填字母）的测量结果．2015-2016学年江苏省无锡市东湖塘中学九年级（上）月考物理试卷（12月份）参考答案与试题解析一、选择（每题2分，共24分）1．下列各组材料中，都是导体的一组是（）A．铜、陶瓷、大地B．油、橡胶、石墨C．铁、塑料、玻璃D．铝、人体、盐水【考点】导体；绝缘体．【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．【解答】解：A、铜、陶瓷、大地中，陶瓷是绝缘体，铜和大地是导体，此选项不正确；B、油、橡胶、石墨中，油和橡胶是绝缘体，石墨是导体，此选项不正确；C、铁、塑料、玻璃中，塑料和玻璃是绝缘体，铁是导体，此选项不正确；D、铝、人体、盐水都是导体，此选项正确；故选D．2．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．灯泡的发光情况B．变阻器滑片的位置C．电压表的示数D．电流表的示数【考点】探究用电器的电功率实验；额定功率；电功率的测量．【分析】本题考查“测定小灯泡额定功率”的实验，重点对操作步骤的考查，关键在于理解额定功率的概念．【解答】解：额定功率是指用电器在额定电压下的功率，“测定小灯泡额定功率”正确的操作步骤应该是移动滑片时，同时观察电压表的示数，直到等于小灯泡的额定电压，记下此时电流表的示数，然后根据P=UI计算出小灯泡的额定功率．故选C．3．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意知，只有坐在座位上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．【解答】解：A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意．故选：B．4．根据欧姆定律I=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，通过这段导体中的电流就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，这段导体的电阻就越大【考点】欧姆定律．【分析】电阻是导体本身的一种属性，与导体的材料、长度和横截面积以及温度有关，与导体两端的电压，通过的电流无关．当电阻一定时，导体中的电流与其两端的电压成正比．【解答】解：因为电阻是导体的一种属性，它的大小与电压、电流的大小无关，所以选项A、C、D的说法都是错误的；将欧姆定律的公式变形得，R=，当导体的电阻一定时，导体两端的电压越高，通过这段导体的电流就越大，这是正确的，故B符合题意．故选B．5．关于电功率，下列说法中正确的是（）A．用电器消耗的电能越多，功率越大B．用电器消耗的电能时间越短，功率越大C．用电器消耗的电能越多，用的时间越长，功率越大D．相同时间内，用电器消耗的电能越多，功率越大【考点】电功率．【分析】电功率是描述用电器消耗电能快慢的物理量，消耗电能越快，电功率越大，根据电功率公式及其变形公式分析答题．【解答】解：由电功率公式P=可知，用电器电功率取决于用电器消耗的电能与用电器做功时间的比值：AB、用电器消耗的电能多，功率不一定大，用电器消耗电能时间短，电功率不一定大，故AB错误；C、由功率公式可知，消耗的电能多，时间长，功率不一定大，故C错误；D、在相同时间t内，用电器消耗的电能W多，W与t的比值大，电功率大，故D正确．故选D．6．灯泡的亮度是由以下哪项决定的（）A．额定功率的大小B．额定电压的大小C．实际功率的大小D．通过的电流的大小【考点】实际功率．【分析】电灯工作时，消耗电能转化为光能，比较灯的亮度就是要比较在一定时间内消耗电能的多少，即实际电功率的大小．【解答】解：灯泡只有在额定电压下，灯的实际功率才等于额定功率，灯的亮度取决于灯的实际功率，与灯泡两端的电压和电流的乘积有关，与额定功率的大小、额定电压的大小、通过的电流的大小无关．故选C．7．下列用电器中，电功率最接近1000W的是（）A．收音机B．电视机C．手电筒D．空调【考点】电功率．【分析】要解答本题需掌握：常用的家用电器的功率是多少，然后根据功率大小即可判定正确的答案．【解答】解：A、收音机的功率非常小，不超过10W，故不符合题意；B、电视机的功率大约为100W，故不符合题意；C、手电筒的功率非常小，不超过5W，故不符合题意；D、空调的功率大约是1000W左右，符合题意．故选D．8．某种材料的电阻值会随着光照射强度的变化而明显改变，则该材料是由什么物质组成的（）A．导体B．绝缘体C．半导体D．超导体【考点】半导体的特点．【分析】材料按导电性分为导体、绝缘体和半导体；而超导体是指电阻为0的导体．半导体材料制成的二极管具有单向导电性，利用半导体可以制成光敏电阻、热敏电阻．【解答】解：有一种半导体材料的电阻值随着光照射强度的变化而明显改变，用这种材料制作的电阻称为光敏电阻，所以该材料是由半导体材料组成的．故选C．9．将“220V 100W”的灯泡L1和“220V 60W”的灯泡L2并联后接入家庭电路电路中，则下列判断正确的是（）A．L1灯丝的电阻较大B．流过L1的电流较大C．L1两端电压大D．L2的灯丝较粗【考点】电功率与电压、电流的关系；电功率的计算．【分析】（1）两灯泡并联接入家庭电路中时，两灯泡两端的电压相等；（2）根据电功率公式P=可知，电压相同时，电功率小的电阻大，再根据影响电阻大小等因素可知，在其它因素不变时，横截面积大的，电阻小；（3）由I=分析流过两灯的电流情况．【解答】解：（1）两灯泡并联接入家庭电路中时，两灯泡两端的电压相等，故C错误；（2）根据P=可知：电压相同时，额定电功率大的灯泡电阻小，因为60W灯泡的功率小于100W灯泡的功率，所以60W灯泡的电阻大于100W灯泡的电阻，即L2灯丝的电阻较大，故A错误；根据影响电阻大小的因素可知：在电阻丝材料、长度、温度相同时，电阻大的横截面积小，可知60W灯泡的灯泡较细，100W灯泡的灯丝较粗；即L1的灯丝较粗，故D错误；（3）因为L2灯丝的电阻较大，由I=可知，流过L1的电流较大，故B正确．故选B．10．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次测量寻找规律．下面四个实验中，哪个是通过多次测量提高精度（）A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值D．在“测量未知阻值的电阻”时，测量多组对应的电流和电压值【考点】物理学方法；误差及其减小方法．【分析】解决此题要知道初中物理实验进行多次测量目的是什么，一是为了求平均值，提高精度，减小误差；二是为了寻找普遍规律．根据题意探究多次测量提高精度的，就需要将多次测量结果取平均值．【解答】解：A、在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律；不符合题意．B、在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压，是为了探究总电压和各部分电路两端电压的关系，找到普遍规律；不符合题意．C、在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值，是为了探究导体中的电流和导体两端电压的关系，不符合题意．D、在“测量未知阻值的电阻”时，测量多组对应的电流和电压值，采用多次测量电流和电压值，用分别求出的灯泡的电阻取平均值的办法来减小误差，提高精度；符合题意．故选D．11．如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A．S2断开时，R1两端的电压为6VB．S2闭合前后，R1中的电流不同C．S2闭合时，R1两端的电压为6VD．S2闭合时，R2两端的电压为0V【考点】串联电路的电压规律．【分析】（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．【解答】解：A、开关S2断开时，两电阻串联，因串联电路中各处的电流相等，且两电阻的阻值相等，由I=的变形式可知，两电阻两端的电压相等，即U1=U2=U=×12V=6V，故A正确；B、S2闭合前，两个电阻串联，若S2闭合后，R2为短路，所以S2闭合前后，电路的电阻是不同的，在电源电压一定时，电路的电流是不同的，故B正确；C、若S2闭合后，R2为短路，电路中只有R1，故R1两端的电压为电源电压，即为12V，故C 错误；D、若S2闭合后，R2为短路，电路中只有R1，即此时R2两端的电压为0V，故D正确；此题是选择错误选项，故选C．故选C．12．某同学准备用一种金属丝准备制作一只电阻温度计．他先通过实验描绘出一段金属丝的U﹣I曲线，如图甲所示．再将该金属丝R t与某一定值电阻R串联接在电路中，用电压表与金属丝并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示．下列说法中正确的是（）A．从图甲可知，该金属丝的阻值随温度的升高而减小B．图乙中电压表的指针偏转角越大，温度值越小C．选用不同阻值的R可以改变温度计的量程，R越大，量程越大D．温度越高，整个电路消耗的功率越大【考点】欧姆定律的应用；电功率的计算．【分析】U﹣I图象的斜率表示电阻，I越大表示温度越高，根据图象的斜率判断电阻随温度的变化情况，电阻丝与定值电阻R0串联接在电路中，电压表的指针偏转角越大，则电压越大，所以阻值越大，电源消耗的功率P=进行判断．【解答】解：A、U﹣I图象的斜率表示电阻，I越大表示温度越高，根据图象可知，随着温度的增大，电阻增大，故A错误；B、电阻丝与定值电阻R0串联接在电路中，电压表的指针偏转角越大，则电压越大，所以阻值越大，则温度越高，故B错误；C、电阻丝与定值电阻R0串联接在电路中，R0越大，最小电流值越小，这样测量的范围就变大，所以温度计的量程越大，故C正确；D、温度越高，R的阻值越大，电路中的总电阻越大，则电源消耗的功率P=越小，故D错误．故选C．二、填空（每空1分，共28分）13．一节新干电池的电压是 1.5V，对人体的安全电压是不高于36V．【考点】电压．【分析】本题依据对生活中常见电压值的了解写出答案．【解答】解：一节新干电池的电压是1.5V；对人体的安全电压是不高于36V．故答案为 1.5V；不高于36V．14．如图所示的实物电路图中，AB部分为电阻丝．当电路接通后，用酒精灯给电阻缓慢加热，观察加热前后电流表的示数的情况，看到的现象是示数变小，（选填“增大”，“不变”或“减小”），该现象说明金属导体温度升高，电阻增大．【考点】影响电阻大小的因素．【分析】金属导体的电阻随温度的升高而增大，由欧姆定律可得出电路中电流的变化，则可知灯泡的亮度变化．【解答】解：因为金属的电阻随温度的升高而增大，因此通过如图所示的实验可以观察到灯泡的亮度变暗，电流表示数变小．故答案为：变小；金属导体温度升高，电阻增大．15．如图所示的电路中，开关闭合后，电压表测量的是R1两端的电压．当开关断开时，电压表测量的是电源的电压，电流表的示数为0．【考点】电压表的使用．【分析】由电路图可知，两电阻串联，电流表测电路电流，电压表测电阻R1两端电压；结合电路的变化特点可判断电压表的测量范围和电流表示数的变化．【解答】解：读图可知，开关闭合后，两电阻串联，电压表并联在电阻R1两端，所以测电阻R1两端的电压；当开关断开时，电压表与电阻R2串联在一起，此时可以测量电源电压．电路的下半部分处于断路状态，所以电流表示数为零．故答案为：R1两端的；电源；0．16．两个电阻元件A和B的两端电压与流过它们电流的关系如图所示．则由图可知，电阻值较大的元件是B（填“A”或“B”）．若将A和B两电阻元件并联后接在电压为2V的电源两端，则并联电路干路电流的大小是0.6．【考点】欧姆定律的应用．【分析】由图示找出电压所对应的电流，然后由欧姆定律求出电阻阻值，然后比较电阻大小；由图象找出电压是2V时通过电阻的电流，然后由并联电路特点求出电路干路电流．【解答】解：（1）∵I=，∴电阻阻值：R A===5Ω，R B===10Ω，则阻值较大的元件是B；（2）由图象可知，当U=2V时，I A=0.4A，I B=0.2A，干路电流I=I A+I B=0.4A+0.2A=0.6A；故答案为：B；0.6．17．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为1A，此时电源电压为15V．【考点】欧姆定律的应用．【分析】串联电路处处电流相等，为了不损坏电阻，比较两电阻允许通过的最大电流，选其中较小的电流，然后根据电阻的串联特点和欧姆定律求出电路两端所加的电压．【解答】解：当它们串联接到电路里时，各处的电流相等，由于I1=2A，I2=1A，即I1＞I2，所以，为了让每一个电阻都工作，电路中允许通过的最大电流I=I2=1A，根据串联电路中总电阻等于各分电阻之和可得：R=R1+R2=5Ω+10Ω=15Ω，根据欧姆定律可得，电路两端所加的电压：U=IR=1A×15Ω=15V．故答案为：1；15．。

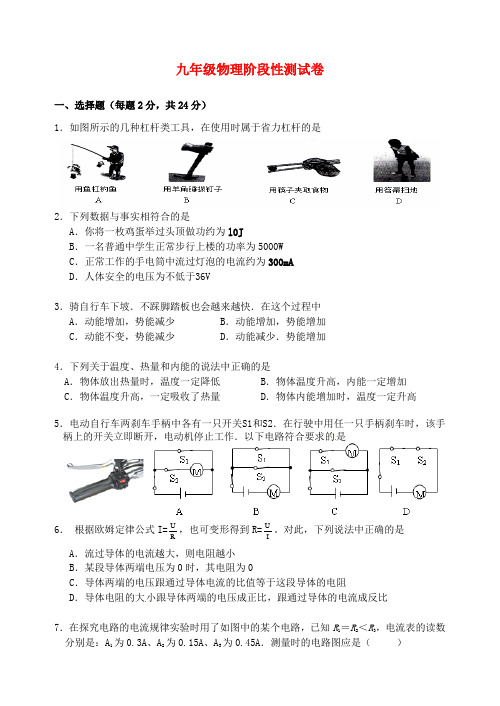

九年级物理阶段性测试卷一、选择题（每题2分，共24分）1．如图所示的几种杠杆类工具，在使用时属于省力杠杆的是2．下列数据与事实相符合的是A．你将一枚鸡蛋举过头顶做功约为l0JB．一名普通中学生正常步行上楼的功率为5000WC．正常工作的手电筒中流过灯泡的电流约为300mAD．人体安全的电压为不低于36V3．骑自行车下坡．不踩脚踏板也会越来越快．在这个过程中A．动能增加，势能减少 B．动能增加，势能增加C．动能不变，势能减少 D．动能减少．势能增加4．下列关于温度、热量和内能的说法中正确的是A．物体放出热量时，温度一定降低B．物体温度升高，内能一定增加C．物体温度升高，一定吸收了热量D．物体内能增加时，温度一定升高5．电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．以下电路符合要求的是A．流过导体的电流越大，则电阻越小B．某段导体两端电压为0时，其电阻为0C．导体两端的电压跟通过导体电流的比值等于这段导体的电阻D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比7．在探究电路的电流规律实验时用了如图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（）8．如图是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2与一个定值电阻R1及一个电压表组成．当酒精气体浓度增大时，传感器R2阻值变小．则驾驶员酒驾后检测时A．通过传感器的电流变小B．传感器两端电压变大C．电压表示数变大D．电路的总功率变小9．如图所示是某同学研究串联电路中电流、电压特点的电路图。

当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是（）A．L1断路 B．L1短路 C．L2短路 D．L2断路10．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的重物匀速提升相同的高度．若不计绳重及摩擦，下列说法正确的是A．绳子自由端移动的距离不相等，拉力对滑轮组所做的功相等B．绳子自由端移动的距离不相等，拉力对滑轮组所做的功不相等C．绳子受的拉力F1和F2大小相等，滑轮组的机械效率相同D．绳子受的拉力F1和F2大小不相等，滑轮组的机械效率不同11．某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个?12．如图，电源电压恒为4.5 V，灯泡L标有“3 V 0.9 W”字样，在不损坏电路元件的情况下，下列判断正确的是A．该电路的最大功率是1.35WB．滑动变阻器的阻值可以调到零C．滑片向左移动时，电压表示数变大D．滑片向右移动时，灯泡消耗的功率变大二、填空题（每空1分，共24分）13．冬天，为了使双手不至于冻坏，可以两手摩擦使手发热，这是通过▲的方式增加手的内能；也可以手捧暖水袋，使手变暖，这是通过▲的方式增加手的内能. 14．如图所示，在“测滑轮组机械效率”实验中，物体重为5.4N。

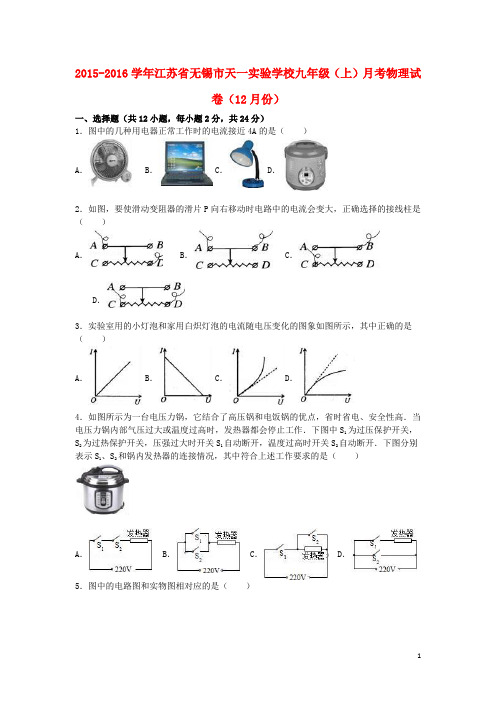

2015-2016学年江苏省无锡市天一实验学校九年级（上）月考物理试卷（12月份）一、选择题（共12小题，每小题2分，共24分）1．图中的几种用电器正常工作时的电流接近4A的是（）A．B．C． D．2．如图，要使滑动变阻器的滑片P向右移动时电路中的电流会变大，正确选择的接线柱是（）A．B．C．D．3．实验室用的小灯泡和家用白炽灯泡的电流随电压变化的图象如图所示，其中正确的是（）A．B．C．D．4．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开．下图分别表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是（）A．B．C．D．5．图中的电路图和实物图相对应的是（）A．B．C．D．6．如图所示的电路中，当开关S闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲：U乙=4：3，当开关S断开，甲、乙两表都换为电流表时，则两电流表的示数之比为I甲：I乙为（）A．2：1 B．3：1 C．1：4 D．1：37．如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向右移动时（）A．电流表A1的示数减小，A2的示数减小B．电流表A1的示数不变，A2的示数增大C．电流表A1的示数不变，A2的示数减小D．电流表A1的示数增大，A2的示数增大8．如图是表示阻值不同的两个电阻的电流随电压变化的图线，从图中可知（）A．R1＜R2B．R1与R2并联后，R总在图的第Ⅲ区域C．R1与R2串联后，R总在图的第Ⅱ区域D．R1与R2串联后，R总在图的第Ⅲ区域9．图是体重自动测试仪的工作原理，下列有关它的说法中正确的是（）A．体重越大，体重示数计的示数越小B．体重示数计是用电流表改装成的C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少10．在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A．一定是灯L断路B．可能是电阻R断路C．可能是灯L短路D．一定是电阻R短路11．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示．则下列判断正确的是（）A．电源电压为4VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A12．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．1.6W B．4.0W C．0.4W D．3.4W二、填空题（共12小题，每空1分，共28分）13．图1中，电阻箱的读数为Ω．图2电能表的读数为kW•h．14．小明家有一只电暖器，上面标有“220V 1100W”字样．当电暖器正常工作时，通过电热丝的电流是A．若这只电暖器正常工作1h，能使标有“3000r/kW•h”的电能表转圈．15．某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它联一个Ω的电阻．16．如图所示的电路，若闭合开关S1、S3，断开开关S2时，灯L1、L2联；若闭合开关S2，断开开关S1、S3时，灯L1、L2联；若闭合开关S1、S2，断开开关S3时，灯L1、L2的工作情况分别是．17．如图甲电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中b电流表的读数应为A，通过灯泡L2的电流是A．18．如图，电源电压为15V，L的电阻是10Ω，滑动变阻器的最大值是40Ω．闭合开关后，滑片从a端向b端移动时，电压表对应的示数变化范围是，灯L消耗的电功率．（选填“变大”、“变小”或“不变”）19．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是，最小的是．一电阻的阻值是5Ω，当它两端的电压为0时，它的阻值是Ω．20．甲、乙两灯并联在电路中，发现甲灯比乙灯亮，则R甲R乙（选填“大于”、“小于”或“等于”）；若甲、乙两灯串联接入某一电路中均能工作，灯更亮些．21．现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样．当将它们串联使用时，电路两端允许加的最大电压是V；当将他们并联使用时，干路允许通过的最大电流是A．22．（1）如图1所示为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中．（2）如图2所示是A、B两定值电阻的U﹣I图象，由图象中信息可知：通过A导体的电流为0.2A时，A导体两端电压为V；若将A、B两电阻并联接在4V电源的两端，则电路中干路里的电流为A．23．技术监督部门经常要对市场上的电线进行抽查以确保安全，其中有一个项目是检查电线的直径，如果电线直径比说明书上标有的直径要小，会引起电线的电阻偏；如图为小翔设计的研究温度对导体电阻的影响的实验电路，用酒精灯对电路中的一段导体加热，观察导体电阻的变化，该实验方案缺陷所在或提出改进方案：．24．某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表，连接的电路如图，制作步骤如下：（1）在A与B之间连接导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为“0Ω”．（2）保持滑动变阻器R1不变，当在AB之间接一阻值为80Ω电阻时，电流表示数为0.3A．此时滑动变阻器R1的有效阻值为Ω，把“80Ω”数值标在电流表刻“0.3A”处．（3）据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度“0.4A”处应标的电阻值是Ω，用此原理改装成的欧姆表，其刻度是选填“均匀”、“不均匀”）的．三、解答题（共5小题，共28分）25．李芳同学在对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：A．按图1所示的电路图连接好电路；B．闭合开关S，用电压表测出L1两端的电压；C．在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上；D．测出AC间的电压．（1）对小芳同学以上实验操作评价是：①在拆接电路时，开关应该；②小芳同学用上面的方法（能、不能）测出L2两端的电压？为什么？（2）李芳同学改正后，要用电压表测灯L2两端的电压，连接电路如图甲所示．图中只有一根导线连错了，请你在连错的导线上划“×”，并用笔画线表示导线将电路连接正确．（3）改正电路后，闭合开关，电压表如图乙所示，电压表的示数为V，若电源电压为3V，则灯L1两端的电压是V．26．用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V恒定，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）根据电路图甲，将乙图中实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到端（选填“A”或“B”）．然后将10Ω的电阻接入电路，闭合开关，移动滑片P，保持电压表的示数为V，读出电流表的示数．（3）小梅在实验中多次改变R的阻值，调解变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．27．小明用如图1所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0﹣15V，0﹣3V），电流表（量程0﹣3A，0﹣0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2．（1）为完成此实验，电压表的量程应选择V，电流表的量程应选择 A．（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是V，未知电阻Rx的阻值是Ω．（3）小明的同学利用上述器材，还设计了测量位置电阻Rx的四种实验电路（图2），其中无法测出未知电阻R x的是．28．在“测量小灯泡的电功率”的实验中，如图甲所示，小灯泡的额定电压为2.5V，电源为2节干电池．（1）正确连接电路后，闭合开关，灯泡不亮．当移动滑动变阻器的滑片，发现小灯泡忽灭忽亮，造成这种现象的原因可能是．（2）排除电路的故障后，闭合开关，移动滑片，测得如下所示的三组数据．把电表的示数小灯泡的亮度是由（选填“实际功率”或“额定功率”）决定的．（3）本实验测多组数据与测量长度时测多组数据的目的（选填“相同”或“不相同”），本实验测多组数据的目的是．29．现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为2.5V，额定电流为0.35A，小灯泡和定值电阻的I﹣U图象如图所示．求：（1）将小灯泡接入电路，电路电流为0.2A，小灯泡实际功率为多少？（2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？2015-2016学年江苏省无锡市天一实验学校九年级（上）月考物理试卷（12月份）参考答案与试题解析一、选择题（共12小题，每小题2分，共24分）1．图中的几种用电器正常工作时的电流接近4A的是（）A．B．C． D．【考点】电流的大小；电功率的计算．【分析】家庭电路电压是220V，已知电路电流，由P=UI求出用电器的功率；然后根据对家用电器功率的了解逐一分析做出选择．【解答】解：该用电器的功率P=UI=220V×4A=880W；A．电风扇的功率一般约为60W左右，不符合题意；B．笔记本电脑的电功率约为150W左右，不符合题意；C．台灯的电功率约为40W左右，不符合题意；D．电饭煲的功率在800～1000W左右，符合题意．故选D．2．如图，要使滑动变阻器的滑片P向右移动时电路中的电流会变大，正确选择的接线柱是（）A．B．C．D．【考点】滑动变阻器的使用．【分析】滑动变阻器有四个接线柱，选择一上一下接入电路，滑动变阻器接入的部分主要取决于接入的下面的接线柱，移动滑片电路电流变大，滑动变阻器接入的电阻变小，接入电路的电阻丝变短．【解答】解：A、此题中滑片右边电阻丝接入电路，故滑片向右移动，有效电阻变小，电流变大，故符合题意；B、此时没有电阻接入电路，故移动滑片时，电流不变，故不符合题意；C、此时滑片左边电阻丝接入电路，故滑片向右移动，有效电阻变大，电流变小，故不符合题意；D、此时电阻全部接入电路，故移动滑片时，电流不变，故不符合题意；故选A．3．实验室用的小灯泡和家用白炽灯泡的电流随电压变化的图象如图所示，其中正确的是（）A ．B ．C ．D ．【考点】欧姆定律．【分析】灯丝电阻随温度的升高而增大，在I ﹣U 图象中图象的倾斜程度表示表示电阻的倒数，则由电阻的变化可知图象倾斜程度的变化．【解答】解：灯泡的灯丝电阻随温度的升高而增大，故随着电压的增大，灯泡温度升高，灯丝的阻值将增大，故图象的倾斜程度将减小．故选D ．4．如图所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高．当电压力锅内部气压过大或温度过高时，发热器都会停止工作．下图中S 1为过压保护开关，S 2为过热保护开关，压强过大时开关S 1自动断开，温度过高时开关S 2自动断开．下图分别表示S 1、S 2和锅内发热器的连接情况，其中符合上述工作要求的是（ ）A ．B ．C ．D ．【考点】串、并联电路的设计．【分析】由题意可知，压强过大时开关S 1自动断开，温度过高时开关S 2自动断开，两者都会造成发热器停止工作，说明两开关串联共同控制发热器．【解答】解：A 、两个开关断开任何一个时，发热器都会停止工作，故A 符合题意；B 、两个开关断开任何一个时，发热器还会正常工作，故B 不符合题意；CD 、两开关都闭合时，发热体会短路，不工作，故CD 不符合题意；故选A ．5．图中的电路图和实物图相对应的是（ ）A ．B ．C ．D ．【考点】根据实物图画电路图．【分析】分析清楚电路结构，明确各电路元件的连接方式，然后对各个选项注意分析即可．【解答】解：由实物图可知，电流从正极出发开始分支，一支流经S 2、L 2，另一支流经L 1，然后共同经S 1回负极，即S 1控制干路；A 、图中S 1控制支路；与实物图不符合；B 、图中S 2控制干路；与实物图不符合；C 、图中S 1控制干路；S 2控制L 2支路，与实物图符合；D 、图中S 1控制支路；与实物图不符合；故选C ．6．如图所示的电路中，当开关S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U 甲：U 乙=4：3，当开关S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比为I 甲：I 乙为（ ）A ．2：1B ．3：1C ．1：4D ．1：3【考点】欧姆定律的应用；串联电路的电流规律；并联电路的电流规律；串联电路的电压规律；并联电路的电压规律；电路的动态分析．【分析】若甲、乙均为电压表时，闭合开关S ，R 1和R 2串联，甲测电源的电压，乙测R 2两端的电压；已知电压表示数之比，根据串联电路电压规律，以及串联电路各部分电压之比等于各电阻之比求出电阻之比．若甲、乙均为电流表时，断开开关S ，R 1和R 2并联，甲电流表测量R 2的电流，乙电流表测量R 1和R 2总电流；根据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，然后再根据干路电流等于各支路电流之和求出甲、乙两表的示数之比．【解答】解：当甲、乙均为电压表时，闭合开关S ，R 1和R 2串联，甲测电源的电压，乙测R 2两端的电压，∵串联电路中总电压等于各分电压之和，且U 甲：U 乙=4：3，∴两电阻两端的电压之比：===，∵串联电路中各处的电流相等，∴根据欧姆定律可得：===；当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，∵并联电路中各支路两端的电压相等∴通过两电阻的电流之比：===，∵并联电路中干路电流等于各支路电流之和，∴两电流表的示数之比：===．故选C．7．如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向右移动时（）A．电流表A1的示数减小，A2的示数减小B．电流表A1的示数不变，A2的示数增大C．电流表A1的示数不变，A2的示数减小D．电流表A1的示数增大，A2的示数增大【考点】欧姆定律的应用；电流表的使用；滑动变阻器的使用．【分析】闭合开关S后，滑动变阻器与电阻并联，电流表A2测干路电流，电流表A1测通过滑动变阻器的电流；滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路通过滑动变阻器电流的变化和干路电流的变化．【解答】解：滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路的电阻变大，滑动变阻器两端的电压不变，根据欧姆定律可知：通过滑动变阻器的电流减小；电阻R两端的电压和电阻的大小不变，所以通过的电流不变，即A1的示数不变；所以根据并联电路电流特点可知：干路电流也减小，即电流表A2示数减小．故选C．8．如图是表示阻值不同的两个电阻的电流随电压变化的图线，从图中可知（）A．R1＜R2B．R1与R2并联后，R总在图的第Ⅲ区域C．R1与R2串联后，R总在图的第Ⅱ区域D．R1与R2串联后，R总在图的第Ⅲ区域【考点】电阻的串联；电阻的并联．【分析】根据欧姆定律进行分析，即从图象中读出同一电压下对应的电流值，电流越大，电阻越小；串联电路中总电阻比任何一个都大，并联电路中总电阻比任何一个电阻都小．【解答】解：A、从图象中可以看出，相同的电压下，通过R2的电流大，所以R1＞R2，故A 选项错误；C、两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即区域Ⅲ内，故C选项错误；B、D、两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即区域Ⅲ内，故B选项正确，D选项错误．故正确答案为：B9．图是体重自动测试仪的工作原理，下列有关它的说法中正确的是（）A．体重越大，体重示数计的示数越小B．体重示数计是用电流表改装成的C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少【考点】欧姆定律的应用；电压表的使用；电路的动态分析；电功的计算．【分析】（1）根据电表的正确使用，即电流表串联在电路中、电压表并联在电路中判断体重显示表的类型；（2）当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路；（3）当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，根据欧姆定律可知电路中电流的变化；（4）根据W=UIt可知电路消耗电能的多少与工作时间有关．【解答】解：（1）由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故B正确；（2）当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路断路，故C不正确；（3）当测试仪所测体重越大时，滑动变阻器接入电路的电阻越小，由I=可知，电路中的电流越大，即体重显示表的示数越大，故A不正确；（4）由W=UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．故选B．10．在图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A．一定是灯L断路B．可能是电阻R断路C．可能是灯L短路D．一定是电阻R短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由电路图可知，电阻R与灯泡L串联，电压表测L两端的电压，电压表测电路中的电流，分析选项所给的电路故障，然后找出符合题意的答案．【解答】解：（1）若灯L发生故障：①若灯L断路，电路断路，灯L熄灭，电路中无电流，即电流表的示数变小；电压表串联在电路中测电源的电压，电压表示数增大；②若灯L短路，灯L熄灭，电压表也被短路其示数为零，即电压表的示数变小；电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；（2）若电阻R发生故障：①若电阻R断路，电路断路，灯L熄灭，电流表和电压表均无示数，则电流表示数变小，电压表的示数变小；②若电阻R短路，电路为灯泡的简单电路，灯L发光；电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；此时电压表测量电源电压，即电压表的示数变大；综上可知，“满足灯泡熄灭、只有一个电表的示数变小”的电路故障可能是灯L断路，也可能是灯L短路，故ABD错误、C正确．故选C．11．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图2所示．则下列判断正确的是（）A．电源电压为4VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A【考点】欧姆定律的应用．【分析】从“U﹣I”关系图象可知，电路中电流最大为0.6A时，滑动变阻器连入电路的电阻最小为0，甲图中电压为0，所以甲为滑动变阻器R2的图象；乙的电流和电压成正比，故乙为电阻R1的图象；当滑动变阻器的阻值最大时，滑动变阻器两端的电压最大，由图象读出电压，根据串联电路的电压特点求出电源电压；根据欧姆定律可求电阻R1的电阻和滑动变阻器的最大阻值；当滑片在中点时，滑动变阻器接入电路电阻为滑动变阻器总阻值的一半，和电阻R1串联，根据欧姆定律求出此时电路的电流．【解答】解：从“U﹣I”关系图象可知，电路中电流最大为0.6A时，滑动变阻器连入电路的电阻最小为0，甲图中电压为0，所以甲为滑动变阻器R2的图象；乙的电流和电压成正比，故乙为电阻R1的图象；A、当滑动变阻器的阻值最大时，两电阻串联，电路中电流最小为I=0.2A，电阻R1的电压U1=2V，滑动变阻器两端的电压U2=4V；所以电源电压U=U1+U2=2V+4V=6V，故A错误．B、由I=得：R1===10Ω，故B错误．C、滑动变阻器的阻值最大为R2===20Ω，所以滑动变阻器R2的阻值变化范围为0～20Ω，故C错误．D、变阻器滑片在中点时，滑动变阻器接入电路的电阻为10Ω，此时R1、R2的阻值相同，分得的电压相同，从图上看，此时电流表的示数为I=0.3A，故D正确．故选D．12．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（）A．1.6W B．4.0W C．0.4W D．3.4W【考点】电功率的计算；影响电阻大小的因素；欧姆定律的应用．【分析】电阻大小不变，已知电阻两端电压的变化和电流的变化，根据公式I=可求电阻的大小，根据公式P=可知该电阻的电功率变化．【解答】解：电阻两端的电压变化，电阻保持不变，当电阻两端的电压为6V时，通过电阻的电流为I1=，该电阻的电功率为P1=，当电阻两端的电压为10V时，通过电阻的电流为I2=，该电阻的电功率为P2=，电流变化△I=I2﹣I1=﹣=0.1A，所以R=40Ω，所以该电阻的电功率变化了△P=P2﹣P1=﹣=﹣=1.6W．故选A．二、填空题（共12小题，每空1分，共28分）13．图1中，电阻箱的读数为2008 Ω．图2电能表的读数为931.6 kW•h．【考点】变阻器；电能表参数的理解与电能的求法．【分析】（1）电能表是测量用电器在一定时间消耗电能多少的仪表，计量单位一般是kW•h，并且读数的最后一位是十分位；（2）电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．【解答】解：电阻箱的示数：R=2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω；由图知：从电能表上可以看出电能表的示数为35898，最后一位是小数，单位是kw•h，故电能表的读数为931.6kW•h．故答案为：2008； 931.6；14．小明家有一只电暖器，上面标有“220V 1100W”字样．当电暖器正常工作时，通过电热丝的电流是 5 A．若这只电暖器正常工作1h，能使标有“3000r/kW•h”的电能表转3300 圈．【考点】电能表参数的理解与电能的求法；物理量的单位及单位换算；电功率与电压、电流的关系．【分析】已知电暖器的额定电压和额定功率，根据公式I=可求通过的电流；已知额定功率和工作时间，根据公式W=Pt可求消耗的电能；已知电能表每消耗1kw•h的电能，转盘就转过3000r，可求工作1h转过的圈数．【解答】解：通过电热丝的电流是I===5A；消耗电能W=Pt=1.1kw×1h=1.1kw•h；电能表转过3000r/kw•h×1.1kw•h=3300r；故答案为：5；3300．15．某工厂有一个电阻为12Ω的电铃，正常工作时的电压为6V，若把它接在8V的电路上，需要给它串联一个 4 Ω的电阻．【考点】串联电路的电压规律；串联电路的电流规律；欧姆定律的应用．【分析】串联电阻具有分压的作用，由于电源电压比电铃正常工作的电压高，所以必须给电铃串联一个电阻以分去多余的电压．要求串联电阻的阻值是多少，需要知道它的电压和电流．由题意知，它分担的电压应该是2V．由于电阻与电铃是串联的，所以通过它们的电流相等．只要求出电铃的电流，就知道了电阻的电流．。

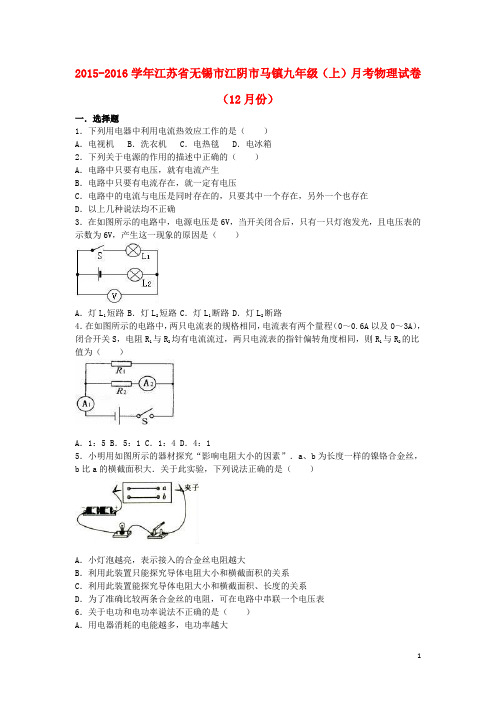

2015-2016学年江苏省无锡市江阴市马镇九年级（上）月考物理试卷（12月份）一．选择题1．下列用电器中利用电流热效应工作的是（）A．电视机B．洗衣机C．电热毯D．电冰箱2．下列关于电源的作用的描述中正确的（）A．电路中只要有电压，就有电流产生B．电路中只要有电流存在，就一定有电压C．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D．以上几种说法均不正确3．在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程（0～0.6A以及0～3A），闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A．1：5 B．5：1 C．1：4 D．4：15．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表6．关于电功和电功率说法不正确的是（）A．用电器消耗的电能越多，电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内，电流做功越多，电功率越大D．千瓦时是电功的单位，千瓦是电功率的单位7．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW•h，这个用电器可能是（）A．日光灯B．电风扇C．收音机D．电饭煲8．关于家庭电路及安全用电，下列说法正确的是（）A．家用电器失火时，立即用水浇灭B．熔丝熔断后用铜丝代替C．使用测电笔时手不能接触笔尾金属电极D．总开关安装在干路上9．两个灯泡，其中L1标有“6V 3W”，L2没有标记，但测得它的电阻是4Ω，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的额定功率分别是（）A．6V 3W B．8V 1W C．12V 3W D．6V 1W10．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是（）A．灯L将变亮B．灯L将变暗C．换接的灯可能烧坏 D．电路总功率要变小11．两根阻值均为R的电阻丝，串联后接到电源上，烧开一壶水需时间t1，并联后再接到同一电源上，相同条件下烧开同一壶水需要时间t2，比较其大小有（）A．t1=B．t1=2t2C．t1=D．t1=4t212．如图甲是灯泡L和电阻R的I﹣U关系图象灯丝电阻受温度的影响，温度越高电阻越大，将L和R以两种不同的方式接在同一电源上，如图乙和丙，若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A．m=n B．m= C．m＜D．m＞二．填空题13．某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是Ω，若该电阻两端电压为0，其阻值是Ω．14．一根镍铬合金丝两端的电压一定．当镍铬合金丝被均匀拉长后，其电阻将，通过它的电流将（填“变大”、“变小”或“不变”）．15．如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将（填“变亮”或“变暗”），电压表示数将（填“增大”或“减小”）．16．某家用电能表上标有“220V 5A（20A）3000R/kWh”字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加60W的白炽灯只．17．如图所示，小灯泡上标有“8V 2W”的字样，电源电压12V，且保持不变．当开关闭合时，电压表V1的示数是V，灯泡正常工作时的电阻为Ω，要使小灯泡正常发光，滑动变阻器接入电路的电阻是Ω，由于电路发生故障，发现两电压表的示数相同，但不为零，若这种现象的发生是由用电器引起的，则故障可能的原因是．18．某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系曲线如图所示，那么小灯泡两端的电压为2V时，小灯泡的电功率为W．若把这样的两个小灯泡串联在6V的电路中每个小灯泡的电功率为W．19．中国是目前唯一掌握和使用1000kV特高压输电技术的国家．如图，从甲地输电到乙地，若输电功率一定，将输电电压从500kV提高到1000kV，则输电电流将从I变为I，输电线路上损失的电能将（填“增加”、“减少”或“不变”）．20．随着生活水平的不断提高，小明同学家准备重新装修．他家原来所用电能表的规格是“220V 10A”，原有250W电冰箱一台、800W电饭锅一只、200W洗衣机一台，其余照明灯和电视机的功率总计约有180W，这些用电器在电路上是相互联的，若它们同时正常工作，通过电能表的实际电流是A；现在准备再增加2000W的空调两台，以及功率为400W的装饰灯组，于是，这次重新装修时，除了更换室内所有导线和熔断丝（保险丝）外，还必须更换的主要电路元件是．21．甲灯“6V 6W”和乙灯“6V 3W”，两灯钨丝长短一样，则钨丝较粗的是灯，串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则应为V，两灯消耗的实际总功率为W．22．根据电动机的工作原理可知，其能量由电能转变为内能和能．若电动机两端电压为U，流经电流为I，线圈的电阻为R，则工作效率η= ．三、作图题与解答题23．试根据规定要求作图（1）在图1中根据图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2并联，且都能发光．（2）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图2的电路连接完整．24．使用电热水壶烧水，具有便捷、环保等优点，右表是小明家电热水壶的铭牌．使用该电热器将1kg水从20℃加热到100℃，正常工作情况下，实际用时7分钟，已知水的比热容c =4.2×103J/（kg•℃）求：水（1）水吸收的热量是多少？如果这些热量通过燃烧煤气来获得，至少需要多少kg煤气？已知煤气的热值g=4.2×107J/kg．（2）电热水壶加热水的效率．25．下面是文奇和包博等同学进行的电学实验：（1）文奇为了探究通过导体的电流跟电阻的关系，设计了如图1所示的电路．①请用笔画代替导线完成图1电路的连接；②文奇看到了临组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是电流表；③如果文奇连接电路时接入的电阻为5Ω，控制电阻两端的电压为2V，那么将5Ω的电阻换成10Ω的电阻时，应将滑动变阻器的滑片向端调节，使电压表示数V；把10Ω的电阻换成20Ω的电阻，无论怎样调节滑片都无法使电压表示数调到控制值，说明她选择的滑动变阻器；④更换器材后，重新实验，将数据记录在表格中，分析实验数据可得出：当电压一定时，导①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；②排除故障，继续实验．如图2甲所示是某次实验电流表的示数为A．最后根据实验数据画出I﹣U图象（如图2乙）．根据图象求出小灯泡正常发光时的功率为W；③通过分析I﹣U图象，发现小灯泡的电阻随电压升高逐渐变大，其原因是．26．在探究“影响电流热效应的因素”实验中：（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较来判断相同时间内不同电流产生的热量多少，下面的探究实验中，也是采用这种研究方法的是．（图中烧瓶内装有质量相等的煤油）A．力是看不见的，可以通过力的作用效果认识它B．探究电流与电压、电阻的关系C．用总电阻表示同一段电路中串联的两个电阻（2）若要探究电阻产生热量与电阻的关系，可选择乙图中（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻（选填“串联”或“并联”）．（3）小明提议利用上述实验装置该做“比较水和煤油比热容的大小”的实验，则他应选择乙图中（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成．水和煤油吸热的多少是通过来反映的（选填“温度计示数”或“加热时间”）．27．磁场的强弱可用磁感应强度（B）表示，单位为特斯拉（T）．小华设计了磁感应强度测量仪，如图为其原理图．该仪器显示计由电流表改装，电源电压6V，定值电阻R0为40Ω，B（2）用该测量仪器测得某处的磁感应强度是0.08T，电路中的电流是多少？磁感电阻R B两端的电压是多少？（3）若把该测量仪放在某处，闭合开关，电路消耗的总功率为0.12W，则该处磁感应强度是多少？2015-2016学年江苏省无锡市江阴市马镇九年级（上）月考物理试卷（12月份）参考答案与试题解析一．选择题1．下列用电器中利用电流热效应工作的是（）A．电视机B．洗衣机C．电热毯D．电冰箱【考点】电流的热效应、化学效应和磁效应．【分析】（1）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；（2）电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；（3）电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．【解答】解：A、电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A错误；B、洗衣机主要是把电能转化为机械能，不是利用电流的热效应工作的，故B错误；C、电热毯是把电能转化为内能，是利用电流的热效应工作的，故C正确；D、电冰箱主要是把电能转化为机械能，是利用了电流的磁效应，故D错误．故选C．2．下列关于电源的作用的描述中正确的（）A．电路中只要有电压，就有电流产生B．电路中只要有电流存在，就一定有电压C．电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D．以上几种说法均不正确【考点】有持续电流的条件；电流的形成．【分析】电压是产生电流的原因，但电路两端有电压电路中未必就有电流，因为产生电流的条件还有一个，电路必须处处连通．【解答】解：A、电流产生的条件：①电路两端要有电压；②电路必须为通路．只有满足这两个条件，电路中才会有电流，所以电路中有电压，未必就有电流产生，故A错；B、电压是因电流是果，电路中有电流，说明电路两端一定有电压，选项B的说法正确；C、根据电流与电压的关系可知：有电流时电路两端一定有电压，但有电压时电路中不一定有电流，如当开关断开时，开关两端是有电压的，但电路中无电流，所以C不正确；D、因为B的说法正确，所以D不正确．故选 B．3．在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【考点】电流表、电压表在判断电路故障中的应用．【分析】首先根据电路的连接方式以及灯泡的发光情况大致判断出是短路还是断路，然后根据电压表的示数判断出具体的问题所在．【解答】解：由图知，两灯串联；有一只灯泡发光说明电路是连通的，即两灯不可能发生断路（排除C、D）；电压表测量的是灯L1两端的电压，其示数为6V（即电源电压），说明灯L1不可能被短路（否则电压表示数为0，排除A）；当灯L2短路时，此时只有L1连入电路，加在L1两端的电压即为电源电压，符合题意；故选B．4．在如图所示的电路中，两只电流表的规格相同，电流表有两个量程（0～0.6A以及0～3A），闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为（）A．1：5 B．5：1 C．1：4 D．4：1【考点】并联电路的电流规律；电流表的读数方法．【分析】从电流表大量程和小量程的关系进行分析，即同一刻度线不同量程的示数，比值等于分度值之比．【解答】解：因为电流表的大量程和小量程的分度值之比为1：5，且A1测量干路中的电流，即为大量程，所以A1与A2的示数之比为5：1，R1中的电流等于干路中的电流减去R2中的电流，即I1=I﹣I2，而并联电路中电阻之比等于电流的反比，所以R1：R2=I2：I1=1：（5﹣1）=1：4．故选C．5．小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表【考点】影响电阻大小的因素．【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表．（2）因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系．【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．故选C6．关于电功和电功率说法不正确的是（）A．用电器消耗的电能越多，电功率越大B．功率是表示电流做功快慢的物理量C．单位时间内，电流做功越多，电功率越大D．千瓦时是电功的单位，千瓦是电功率的单位【考点】电功；电功率．【分析】①电流做功的过程实质是消耗电能转化为其他形式能的过程，国际单位J，常用单位kW•h；②单位时间内做功的多少叫电功率，电功率是表示电流做功快慢的物理量，国际单位W，还有kW．【解答】解：A 电功率的大小与电能多少和通电时间都有关系，时间不确定，功率大小不能确定．此说法错误；B 电功率是表示电流做功快慢的物理量，功率越大，做功越快．此说法正确；C 时间一定，电流做功越多，用电器功率越大．此说法正确；D 千瓦时也就是“度”是电功的单位，千瓦是电功率的单位．此说法正确．故选A．7．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min 内，消耗电能0.3kW•h，这个用电器可能是（）A．日光灯B．电风扇C．收音机D．电饭煲【考点】电功率的计算；电功率．【分析】根据用电器在测得在15min内，消耗的电能，利用公式P=求出电功率，再与题目中给出的用电器的功率比较，解答此题．【解答】解：用电器在测得在t=15min=0.25h内，消耗的电能为W=0.3kW•h，用电器的电功率：P===1.2kW=1200W；电饭煲的电功率一般大于1000W，日光灯的电功率为40W，电风扇的电功率约为100W，收音机的功率不足1W，所以电功率是1200W的用电器是电饭煲．故选D．8．关于家庭电路及安全用电，下列说法正确的是（）A．家用电器失火时，立即用水浇灭B．熔丝熔断后用铜丝代替C．使用测电笔时手不能接触笔尾金属电极D．总开关安装在干路上【考点】安全用电原则．【分析】（1）生活用水因为含有杂质成为导体；（2）保险丝是用电阻率较大而熔点较低的铅锑合金制成的，当电流过大时，它会因温度过高而熔断，保护电路；（3）使用测电笔时，手必须要接触笔尾的金属体，才能分辨出火线、零线；（4）总开关安装在干路上，总开关断开，所有用电器就会断电．【解答】解：A、家用电器失火时，立即用水浇灭，会造成灭火人触电，故A错误；B、组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断起不到保护作用，容易引起火灾，故B错误；C、使用测电笔辨别火线和零线时，手必须接触笔尾金属电极，故C错误；D、总开关安装在干路上，总开关可以控制所有用电器，符合安全用电原则，故D正确．故选D．9．两个灯泡，其中L1标有“6V 3W”，L2没有标记，但测得它的电阻是4Ω，把它们串联后接在某一电路时，两灯L1、L2均能正常发光，这个电路两端的电压和灯L2的额定功率分别是（）A．6V 3W B．8V 1W C．12V 3W D．6V 1W【考点】欧姆定律的应用；串联电路的电压规律；电功率的计算；额定功率．【分析】根据串联电路电流和电压规律结合欧姆定律及电功率公式计算可知这个电路两端的电压和灯L2的额定功率．【解答】解：两灯泡串联在电路中．通过两灯泡的电流相等，电路电压等于两灯泡电压之和．I=U2=IR2=0.5A×4Ω=2VU=U1+U2=6V+2V=8VP2=U2I=2V×0.5A=1W所以这个电路两端的电压为8V，灯L2的额定功率是1W．故选B．10．如图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在ab间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是（）A．灯L将变亮B．灯L将变暗C．换接的灯可能烧坏 D．电路总功率要变小【考点】欧姆定律的应用；串联电路的电压规律；电功率的计算；实际功率．【分析】判断出换接“6V 4W”的灯泡后，电路中总电阻的阻值变化，进而判断出电流的变化情况；然后结合计算电功率的公式：P=I2R、P=判断灯L的实际功率以及电路消耗的总功率的变化情况．【解答】解：由R=知：“6V 6W”的灯泡电阻为：6Ω，“6V 4W”的灯泡电阻为：9Ω．当在ab间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；若在ab间换接入一个“6V 4W”的灯泡后，电路的总电阻变大，电流变小，所以灯L不能正常发光；电流变小时，由U=IR知：灯L两端的电压变小，所以接入的灯泡分得的电压变大（电源电压不变），因此换接的灯泡可能被烧毁；由P=I2R知，在灯L的电阻不变时，电流变小，则灯L的实际功率变小，即灯L变暗；由P=知，电源电压不变，总阻值变大，则电路消耗的总功率变小；综上分析可知：选项A肯定有误，故选A．11．两根阻值均为R的电阻丝，串联后接到电源上，烧开一壶水需时间t1，并联后再接到同一电源上，相同条件下烧开同一壶水需要时间t2，比较其大小有（）A．t1=B．t1=2t2C．t1=D．t1=4t2【考点】焦耳定律的计算公式及其应用．【分析】分别求出两个电阻丝串并联时的总电阻，然后根据Q=W=t，表示出串联后烧开一壶水所用的时间为t1、并联后烧开同样一壶水所用的时间为t2，可得t1与t2的关系．【解答】解：两根完全相同的电热丝串联后的总电阻：R串=2R；并联后的总电阻：R并=R；根据题意可知，串并联时烧开一壶水需要的热量关系式为：Q=W=t串=×t1﹣﹣﹣﹣①，Q=W=t并﹣﹣﹣﹣﹣﹣﹣②联立①②可得：t并=t1×=t1，可得：t1=4t2．故选：D12．如图甲是灯泡L和电阻R的I﹣U关系图象灯丝电阻受温度的影响，温度越高电阻越大，将L和R以两种不同的方式接在同一电源上，如图乙和丙，若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A．m=n B．m= C．m＜D．m＞【考点】欧姆定律的应用．【分析】已知在图乙中，灯泡与电阻串联，U1：U2=m，在图丙中，灯泡与电阻并联，I1：I2=n，分别根据串联电路的电压规律和并联电路的电压规律求得两电阻之比，然后即可得出结论．【解答】解：在图乙中，灯泡与电阻串联，电路中的电流相同，由欧姆定律I=可知，当电流相同时，电压与电阻成正比，又因为U1：U2=m，则==m，在图丙中，灯泡与电阻并联，各支路两端的电压相同，由欧姆定律I=可知，当电压相同时，电流与电阻成反比，又因为I1：I2=n，则==n，即=，由图象甲可知，R L乙小于R L丙，所以＜，即m＜．故选C．二．填空题13．某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是 6 Ω，若该电阻两端电压为0，其阻值是 6 Ω．【考点】欧姆定律的变形公式．【分析】（1）已知电阻两端的电压和通过的电流，根据欧姆定律求出电阻的阻值；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：由I=可得，电阻的阻值：R===6Ω，因为电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以它两端电压变为0V，导体的电阻仍为6Ω不变．故答案为：6；6．14．一根镍铬合金丝两端的电压一定．当镍铬合金丝被均匀拉长后，其电阻将变大，通过它的电流将变小（填“变大”、“变小”或“不变”）．【考点】影响电阻大小的因素．【分析】影像电阻大小的因素是导体的材料、长度和横截面积．导线越长，电阻越大；导线越细，电阻越大．题中，当镍铬合金丝被均匀拉长后，其长度变长同时导线变细，导致电阻变大．电阻是导体对电流的阻碍作用，当电阻变大时，电流将变小．【解答】解：当镍铬合金丝被均匀拉长后，其长度变长同时导线变细，所以电阻变大．由于电阻变大，在电压一定时，通过它的电流将变小．故答案为：变大，变小15．如图所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动过程中，灯泡的亮度将变暗（填“变亮”或“变暗”），电压表示数将增大（填“增大”或“减小”）．【考点】欧姆定律的应用．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压；根据滑动变阻器滑片移动方向判断滑动变阻器接入电路的电阻如何变化，由串联电路特点判断电压表示数如何变化，由欧姆定律判断电路电流如何变化，由电功率公式P=UI判断灯泡实际功率如何变化，最后判断灯泡亮度如何变化．【解答】解：（1）当滑动变阻器接入电路的阻值变大时，电路总电阻变大，电源电压不变，则电路电流变小，即电流表示数变小，由P=UI可知，灯泡的实际功率变小，灯泡变暗；（2）由电路图知，滑片P从左向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器的分压变大，电压表示数变大．故答案为：变暗；增大．16．某家用电能表上标有“220V 5A（20A）3000R/kWh”字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为1200 W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加60W的白炽灯53 只．【考点】电能表参数的理解与电能的求法．【分析】（1）“3000R/kW•h”的物理意义：当用电器消耗1千瓦时的电能时电能表的转盘转过3000转，据此求出1min转了60转消耗的电能，根据P=求出该家所有用电器的总功率；。

无锡市惠山区九年级上学期物理12月月考试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分）踮脚是一项很好的有氧运动，它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（）A . 脚后跟是支点，是省力杠杆B . 脚后跟是支点，是费力杠杆C . 脚掌与地面接触的地方是支点，是费力杠杆D . 脚掌与地面接触的地方是支点，是省力杠杆2. （2分）(2020·无锡) 煤炭是一种重要能源。

为判断煤炭品质的优劣，最科学的方法是检验煤炭的（）A . 比热容B . 密度C . 热值D . 温度3. （2分）(2017·张店模拟) 关于内能及其利用，下列说法正确的是（）A . 在甲、乙两个相同的杯子内都装入温度相同的水，这两杯水的内能相同B . 我们可以用“热量”和“功”来量度物体内能的改变C . 丙物体的内能大于丁物体的内能，则它们接触时，一定会发生热传递，热量从丙传给丁D . 热机一个工作循环只做一次功，在做功冲程中将内能转化为电能4. （2分）(2016·广安) 电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A . 电能表﹣kW•hB . 电压表﹣VC . 电流表﹣AD . 电表﹣度5. （2分） (2016九上·淮安期末) 甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯暗，不考虑温度对电阻的影响，那么（）A . 甲灯两端的电压比乙灯两端的电压大B . 甲灯中的电流比乙灯中的电流小C . 甲灯的额定功率比乙灯的额定功率大D . 甲灯的电阻比乙灯电阻大6. （2分）(2018·福州模拟) 中国跳水队是王牌之师。

跳水运动员在离开跳板后（）A . 上升过程中，弹性势能转化为重力势能B . 上升过程中，重力势能转化为动能C . 在最高点时，受到的合力为零D . 下降过程中，动能增大7. （2分）如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是A . 灯泡被短路B . 电源断路C . 灯泡的阻值太大D . 铅笔芯的总阻值太大8. （2分）甲、乙、丙三导体两端分别加6V、6V、15V的电压，三导体中的电流分别为2.4A、1.2A、1.2A，下列说法中正确的是（）A . 甲的电阻最大B . 乙的电阻最大C . 丙的电阻最大D . 三导体的电阻相等9. （2分） (2019九上·北部湾月考) 如图所示的电路中，灯泡能发光的电路是（）A .B .C .D .10. （2分）小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A . 灯泡L2发生了断路B . 灯泡L2发生了短路C . 由于灯泡L2的电阻较大，其实际功率较小D . 由于灯泡L2的电阻较小，其实际功率较小11. （2分）(2020·闵行模拟) 在图（a）、（b）所示的电路中，电源电压相等且保持不变。

九年级物理反馈练习试卷注意事项：1.答案一律写在答卷上，写在试卷上无效。

2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。

3.本学科考试时间为80分钟，满分为80分。

4.本卷g取10N/kg一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．如图所示是常用的钢丝钳．根据最简单机械知识可知，使用钢丝钳剪钢丝能（）A．省力 B．省距离C．省功D．提高效率2.如图，用滑轮组提升重物时，重800N的物体在10s内匀速上升了lm。

已知拉绳子的力F为500N，则提升重物的过程中 ( )A．绳子自由端被拉下3 m B．拉力F的功率是80 WC．滑轮组的机械效率是60％ D．做的有用功是800 J3．如图所示是一个左右对称的凹形槽，将小球从A点由静止释放，若小球由A点到B点运动过程中克服摩擦力做的功用W表示，忽略空气阻力，则下列说法正确的是（）A．小球能够从A点运动到D点B．小球从A点运动到B点的过程中，势能的减少量等于动能的增加量C．小球从A点运动到B点的过程中，势能的减少量与动能的增加量之差等于WD．小球从A点运动到B点的过程中，势能的减少量与动能的增加量之差大于W2．4．依据你所学的热学知识，下列说法正确的是（）A．炽热的铁水具有内能，冰冷的铁块不具有内能B．物体吸收热量，温度不一定升高C．汽车发动机用水做冷却物质，是因为水的比热容比较小D．天然气燃烧越充分，其热值越大5．在探究“比较不同物质吸热升温的属性”时，用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图．下列说法正确的是（）A．实验中，沙子吸热升温较快，说明沙子吸热较多B．在本实验中，物体吸热多少是由物质的种类决定的C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同D．实验中，将沙子和水加热到相同温度时，水吸收的热量多6．某市中心城区15万余盏路灯将全部实现由光感应系统控制关停，这样就能避免光线太暗时路灯无法及时照明。

江苏省无锡市九年级上学期物理12月月考物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）(2017·宜昌) 下列每组物体在通常情况下都是绝缘体的是（）A . 硬币、陶瓷罐B . 铅笔芯、刻度尺C . 玻璃棒，橡胶棒D . 人体、大地2. （2分）将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是A . 在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭B . 在甲电路中再串联一个小灯泡，接通电路后，L1和L2变暗C . 在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭D . 在乙电路中再并联一个小灯泡，接通电路后，L1和L2变亮3. （2分）我们知道，电压表的电阻很大，约为几千欧．如图所示，将两个相同的电压表串联接到电压为3V 的电源两端，电压表V1、V2量程均为3V，其示数分别为U1、U2 ，则（）A . U1=3V，U2=3VB . U1=3V，U2='0V'C . U1=1.5V，U2='1.5V'D . U1=0V，U2=0V4. （2分）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升．若电源电压不变，R0是定值电阻，则如图所示的电路图中符合要求的是（）A .B .C .D .5. （2分）(2018·门头沟模拟) 某化工厂为了检测车间中的某种有害气体浓度，设计了一种测试仪的电路，如图所示。

图中R为定值电阻，Q为气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的有害气体浓度的增大而增大。

电源两端的电压不变，闭合开关S，当气敏元件所测有害气体的浓度减小时，则下列判断中正确的是（）A . 电压表示数变大，电流表示数变小B . 电压表示数变大，电流表示数变大C . 电压表示数变小，电流表示数变小D . 电压表和电流表示数的比值变大6. （2分）有15Ω和10Ω的两个定值电阻，先将他们串联，后将他们并联在同一个电源上，则关于通过他们的电流和消耗的电功率的关系是（）A . 串联时，电压之比是3：2，电功率之比是9：4B . 串联时，电流之比是1：1，电功率之比是3：2C . 并联时，电压之比是1：1，电功率之比是3：2D . 并联时，电流之比是2：3，电功率之比是3：28. （2分）如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A . 灯L1短路B . 灯L2断路C . 电流表烧坏D . 灯L1断路9. （2分） (2018九上·哈尔滨期中) 于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（）A . 两个实验采用的都是控制变量的研究方法B . 两实验的实验电路在教科书中是相同的C . 前者收集多组数据的目的，是为了得出电流跟电阻的定量关系D . 后者收集多组数据的目的，是为了取电阻的平均值，减小误差10. （2分）某同学用伏安法对四个电阻各测量一次,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了右图中甲、乙、丙、丁四个点，若将这四个电阻串联在同一电路中（不考虑温度对电阻的影响），则电路中消耗的电功率是大的是（）A . 甲B . 乙C . 丙D . 丁二、填空题 (共10题；共25分)11. （2分） (2017九上·薛城期末) 有一个40Ω的电阻，允许通过的最大电流是0.2A．若将它接在20V的电源上，为使其正常工作，应________ 联一个________Ω的电阻．12. （3分）甲、乙、丙三位同学在做“用电压表测电压”的分组实验中，闭合开关前，他们的电压表指针均指在零刻度线处。

江苏省无锡市初中物理九年级上学期11月-12月月考测试卷姓名:________ 班级:________ 成绩:________一、单选题 (共18题；共36分)1. （2分） (2015八上·阜宁月考) 很冷的冬天，戴眼镜的人从室外走进温暖的室内，眼镜变模糊了，这是因为（）A . 室内的水气留在眼镜上B . 眼镜上有灰尘C . 室内空气中的小水滴遇到冷的镜片汽化成水蒸气附着在眼镜片上D . 室内的水蒸气遇到冷的镜片液化成小水珠附着在眼镜片上2. （2分）在卫生间里洗过热水澡后，室内的玻璃镜面变得模糊不清，过了一段时间，镜面又变得清晰起来，镜面上发生的这两种现象的物态变化情况是A . 先汽化，后液化B . 先液化，后汽化C . 只有液化D . 只有汽化3. （2分）图是海波的熔化图象，有一同学从图象获得下列信息，其中错误的是（）A . 海波的熔点是48℃B . 海波在熔化过程吸热而不升温C . 海波是晶体D . 6min时海波已全部熔化4. （2分） (2018九上·香坊期末) 图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）A .B .C .D .5. （2分） (2017九上·兴化月考) 电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，其原因是（）A . 通过电炉丝的电流大B . 通过电炉丝的电流小C . 电炉丝的通电时间长D . 电炉丝的电阻大6. （2分）电热毯通电后很热，而跟电热毯连接的铜导线却不怎么热，这是因为（）A . 通过电热毯的电流比通过铜导线的电流大B . 铜导线的电阻小，因而产生的热量少，而电热毯电阻大产生的热量多C . 铜导线有绝缘层，所以不怎么热D . 铜导线比电热毯传热快，所以不容易热7. （2分） (2018九上·鞍山期末) 家用洗衣机的主要部件就是电动机，若一个洗衣机在220V电路中正常工作时通过的电流为2A，电动机线圈电阻为4Ω，则每分钟电流通过线圈产生的热量为（）A . 960JB . 7.26×105JC . 2.64×104JD . 440J8. （2分）(2019·北部湾模拟) 下列符合安全用电的是（）A . 用湿抹布擦拭带电的插座B . 电路维修前先切断电源C . 用电器的金属外壳不用接地线D . 雷雨天站在大树下避雨9. （2分） (2018九上·黄冈期中) 如图所示，电源电压为4.5V，电压表量程为“0～3V”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“2.5V 1.25W”（灯丝电阻不变）。

2016-2017学年江苏省无锡市九年级上学期第一次月考物理（人教新课标）试卷及参考答案2016.10一.选择题1．小聪同学将掉在地上的物理课本捡回桌面，所做的功最接近于（）A．0.02J B．O．2J C．2J D．20J2．学校里的工人师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是（）A．增大阻力臂，减小动力移动的距离B．增大动力臂，省力C．减小阻力臂，减小动力移动的距离D．减小阻力臂，省力3．一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡．若将两边物重同时增加50N，则杠杆（）A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定4．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中（）A．F甲做的功大于F乙做的功B．F甲做的功小于F乙做的功C．F甲做功的功率小于F乙做功的功率D．F甲做功的功率等于F乙做功的功率5．下列关于功率和机械效率的说法中，正确的是（）A．功率大的机械，做功一定多B．做功快的机械，功率一定大C．机械效率高的机械，功率一定大D．做功多的机械，机械效率一定高6．三个物体在相同的力F作用下，沿力的方向移动了距离S，力对物体做的功分别为W1、W2、W3．则W1、W2、W3的关系为（）A．W1=W2=W3B．W1＜W2＜W3 C．W1＞W2＞W3 D．W1＜W3＜W27．如图所示，一个质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，则这个人在这段时间内的功率是（g取10N/kg）（）A．1200W B．10W C．12W D．120W8．竖直向上抛出的篮球，离开手后继续向上运动，若不考虑空气阻力，则在上升的过程中，篮球的（）A．动能增大，重力势能增大B．动能减小，重力势能增大C．动能保持不变，重力势能保持不变D．机械能保持不变9．下列说法正确的是（）A．任何状态下处于任何位置的物体都具有内能B．机械能大的物体内能一定大C．静止在地面上的物体无内能D．空中飞行的子弹比地面上静止的子弹内能多10．有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体，现仍用此滑轮组，考虑额外阻力，匀速提起500牛的物体，所用拉力是200牛，此时滑轮组的机械效率是（）A．100% B．40% C．50% D．60%11．用20N的水平力，将重为5N的球抛出，球在水平地面上滚动了10m才停下来．在滚动过程中，手对球做的功是（）A．50J B．200JC．0J D．条件不足，无法计算12．如图小球在光滑斜坡上方A处，自由滚下至平直轨道B处向正前方弹簧运动并将弹簧压缩．在上述的过程中能量转化是（）A．势能→动能→势能B．动能→势能→势能C．动能→势能→动能D．势能→动能→动能二.填空题13．用水桶从井中提水的时候，克服______的重力做的功是有用功；如果桶掉到井里，捞桶时桶里带了一些水，克服______的重力做的功是额外功．（选填“水”、“桶”）14．指出下列物体各具有的机械能的形式①正在测力的大小的弹簧秤中的弹簧______ ②水塔里的水______③钟表里卷紧的发条______ ④空中飞行的飞机______．15．人造卫星绕地球沿椭圆形轨道运行，它的位置有时离地球较近，有时离地球中心较远，离地心最近的点叫近地点，离地心最远的点叫远地点．卫星从近地点向远地点运行时，重力势能______，动能______，从远地点向近地点运行时，______能转化为______能．16．起重机在前3s内将一个重2×104N的货物匀速提高3m，在后3s内将货物水平移动10m，则在前3s 内拉力做功______J，功率为______W；整个过程中拉力的平均功率为______W．17．一太阳能热水器水箱内装有质量为80kg的水，经太阳晒2h后，温度从20℃升高到50℃所吸收的热量是______J，这是用______的方式增加了水的内能．18．在水平地面上有一重力为500N的箱子，现在小明用200N的水平力使箱子匀速移动了3m，则此过程中，地面对箱子的摩擦力为______N，小明对箱子所做的功为______，重力对箱子做功为______J．19．某同学分别用如图所示（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力______（b）图中受到的压力，（a）图中手施加的动力______（b）图中手施加的动力（选填：大于、小于或等于）．20．体重相同、力气一样的小明和小强在玩游戏．小明握住球棒的细端，小强握住球棒的粗端，如图所示，各自向相反方向拧．获胜者是______，获胜的原因：______．21．用如图所示的滑轮组，将重为10N的物体以0.2m/s的速度匀速提升，拉力F=6N，拉力的功率为______W，滑轮组的机械效率为______，若不计绳重及摩擦，动滑轮的重力为______N．22．如图所示，用动滑轮将重为10N的物块竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为______J，动滑轮的机械效率为______．物块在上升过程中，机械能______（选填“增大”、“减小”或“不变”）．三.作图题（都要保留作图痕迹）23．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．24．杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F1的力臂L1和力F2．25．物体M在杠杆AOBC作用下如图位置静止，（1）请作出使杠杆在图示位置平衡的最小动力F1的示意图；（2）试在A点作出使杠杆在如图位置平衡时的最小力F2（O为支点）四.实验题26．小强看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图1所示的方法．小强想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？小强查阅资料后了解到：用斜面搬运同一物体时的推力大小跟斜面长度、斜面高度、斜面粗糙程度等因素有关．小强根据以上查阅的资料提出了一个探究的问题：沿斜面推力的大小与斜面的长度有什么关系？（1）你认为小强探究搬运同一物体时沿斜面推力的大小与斜面长度的关系时，应控制的变量有______和______．（2）小强选用了一把弹簧秤、一块8N的长方体重物、五块长度不同的由同种材料做成的光滑木板，按如图2所示进行了实验，实验时控制斜面高度为0.2m不变．测得的数据如表所示，分析实验数据，小强得到①小车运动到水平表面时，______图中的小车速度大；②______图中的木块被撞后移动的距离长；③______图中的小车对木块做的功多，它具有的动能______．（2）如图2，它是用来研究动能大小与物体______的关系的．实验表明：丁图中的小车到达水平表面时，能使木块运动的距离______些（选填“大”或“小”）．（3）综合以上两题的结论，可以发现：运动物体的动能大小与物体的______和______都有关系，物体的______越大，______越大，它具有的动能就越大．五.计算题28．质量为5kg，温度为50℃的水，吸收1.26×106J热量后，在一标准大气压下，温度将升高到多少？29．如图甲所示的滑轮组．不计绳重和摩擦，物体重G从400N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．（1）当滑轮组的机械效率为40%时，绳子的拉力为多大？（2）2个滑轮总重多少？（3）绳子能承受的最大拉力是多少？（4）当滑轮组的机械效率为80%时，物体重多少？2016-2017学年江苏省无锡市九年级上学期第一次月考物理（人教新课标）试卷参考答案2016.10一.选择题1．小聪同学将掉在地上的物理课本捡回桌面，所做的功最接近于（）A．0.02J B．O．2J C．2J D．20J【考点】功的计算．【分析】物理课本的重力大约为2N，课桌高度约为1m．根据公式W=Gh可求他对课本做的功．【解答】解：因为物理课本的重力大约为2N，课桌高度约为1m．所以小聪同学对课本做的功W=Gh=2N×1m=2J．故选C．2．学校里的工人师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是（）A．增大阻力臂，减小动力移动的距离B．增大动力臂，省力C．减小阻力臂，减小动力移动的距离D．减小阻力臂，省力【考点】杠杆的应用．【分析】剪树枝时，用剪刀口的中部，而不用剪刀尖，减小了阻力臂，就减小了动力，在阻力、动力臂一定的情况下，根据杠杆的平衡条件知道减小了动力、更省力．【解答】解：用剪刀口的中部，而不用剪刀尖去剪树枝，减小了阻力臂L2，而动力臂L1和阻力F2不变，∵F1L1=F2L2，∴F1=将变小，即省力，省力就要多移动距离，故ABC错、D正确．故选D．3．一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡．若将两边物重同时增加50N，则杠杆（）A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定【考点】杠杆的平衡条件．【分析】原来杠杆平衡，是因为两边的力和力臂的乘积相等，若将两边物重同时增加50N，看现在的力和力臂的乘积是否相等，据此分析得出结论．【解答】解：根据杠杆平衡的条件可得：因为200N小于300N，所以左边的力臂大于右边的力臂，那么当两端都增加50N时，杠杆不再平衡，因为右边的力臂与50N的乘积小于左边力臂与50N的乘积，左边的力和力臂乘积大，所以左端下沉．故选A．4．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中（）A ．F 甲做的功大于F 乙做的功B ．F 甲做的功小于F 乙做的功C ．F 甲做功的功率小于F 乙做功的功率D ．F 甲做功的功率等于F 乙做功的功率【考点】功率的计算；功的计算．【分析】由两图可知，承担物重的绳子股数n ，不计绳重及滑轮轴间的摩擦，利用F=（G 物+G 轮）求拉力大小，根据s=nh 求出绳端移动的距离，根据W=Fs 分别求出拉力做的功；再根据P=求出两图中拉力的功率即可得出答案．【解答】解：（1）由图甲可知：n=2，∵不计绳重及滑轮轴间的摩擦，∴F 甲=（G 物+G 轮）==210N ，W 甲=F 甲S 甲=F 甲nh 甲=210N ×2×10m=4200JP 甲===42W ．（2）由图乙可知：n=3，∵不计绳重及滑轮轴间的摩擦，∴F 乙=（G 物+G 轮）==140N ，W 乙=F 乙S 乙=F 乙nh 乙=140N ×3×10m=4200JP 乙===42W ．由以上可得：W 甲=W 乙，P 甲=P 乙．故选D ．5．下列关于功率和机械效率的说法中，正确的是（ ）A ．功率大的机械，做功一定多B ．做功快的机械，功率一定大C ．机械效率高的机械，功率一定大D ．做功多的机械，机械效率一定高【考点】功率的概念；机械效率．【分析】根据功、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．【解答】解：A 、功率大的机械，做功一定快，故A 错误；B 、做功快的机械，功率一定大，故B 正确；C 、机械效率是有用功与总功的比值．机械效率高，功率不一定大，故C 错误；D 、由于机械效率是有用功与总功的比值，做功多，机械效率不一定高，故D 错误．故选B ．6．三个物体在相同的力F 作用下，沿力的方向移动了距离S ，力对物体做的功分别为W 1、W 2、W 3．则W 1、W 2、W 3的关系为（ ）A．W1=W2=W3B．W1＜W2＜W3 C．W1＞W2＞W3 D．W1＜W3＜W2【考点】功的大小比较．【分析】根据功的计算公式W=Fs，三者用同样大小的力，移动相同的距离S，即可判定做功的多少．【解答】解：因为用同样大小的力F，移动相同的距离s，即F相等，s相等，根据功的计算公式W=Fs可知，W1=W2=W3．故A正确，BCD错误．故选A．7．如图所示，一个质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，则这个人在这段时间内的功率是（g取10N/kg）（）A．1200W B．10W C．12W D．120W【考点】功率的计算．【分析】解决此题可利用功的公式W=Fs和功率的公式P=联立求解．【解答】解：质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，那么他做的功W=Fs=500N×0.2m×12=1200J，由功率的公式P==W=120W；故选D．8．竖直向上抛出的篮球，离开手后继续向上运动，若不考虑空气阻力，则在上升的过程中，篮球的（）A．动能增大，重力势能增大B．动能减小，重力势能增大C．动能保持不变，重力势能保持不变D．机械能保持不变【考点】动能和势能的大小变化；动能和势能的转化与守恒．【分析】在篮球被抛出向上运动的过程中，由于受到重力的作用，它的速度会越来越小，篮球质量不变的情况下，其动能不断减小．篮球在上升的过程中，高度不断增加，所以其重力势能在不断增加．篮球在上升的过程中，不考虑空气阻力，这是一个动能转化成重力势能的过程，在转化的过程中，机械能的总量保持不变．【解答】解：篮球质量不变，在上升过程中，速度减小，动能减小，高度增加，重力势能增加；故A、C错误，B正确．动能和重力势能在转化过程中，由于忽略阻力，所以机械能的总量保持不变．此选项正确．故选B、D．9．下列说法正确的是（）A．任何状态下处于任何位置的物体都具有内能B．机械能大的物体内能一定大C．静止在地面上的物体无内能D．空中飞行的子弹比地面上静止的子弹内能多【考点】内能的概念．【分析】①一切物体都由内能；②内能的大小只与物体的质量和物体的温度有关系而与其他因素无关．【解答】解：①一切物体都有内能，所以A选项是正确的，C选项是错误的．②内能的大小只和物体的温度以及物体的质量有关，所以内能的大小和机械能无关，与物体是否运动页无关，所以B、D选项是错误的．故选A．10．有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体，现仍用此滑轮组，考虑额外阻力，匀速提起500牛的物体，所用拉力是200牛，此时滑轮组的机械效率是（）A．100% B．40% C．50% D．60%【考点】滑轮（组）的机械效率．【分析】题目中给出的条件是比较隐秘的，我们要从中找出我们需要的东西．从“有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体”我们要知道什么呢？“不考虑额外阻力”指的是理想状况，并由此求出绳子股数．然后再利用滑轮组机械效率计算公式的变形η=求出机械效率．【解答】解：由“有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体”可知，该滑轮组的绳子股数为n==5．η=====50%，故选C．11．用20N的水平力，将重为5N的球抛出，球在水平地面上滚动了10m才停下来．在滚动过程中，手对球做的功是（）A．50J B．200JC．0J D．条件不足，无法计算【考点】功的计算；力做功的必要因素．【分析】手把球抛出后，在水平方向球滚动过程中不受手对它的作用力，根据公式W=FS可知，在滚动过程中，手对球做的功．【解答】解：在滚动过程中，手对球的作用力为0，所以在滚动过程中，手对球做的功是0．故选C．12．如图小球在光滑斜坡上方A处，自由滚下至平直轨道B处向正前方弹簧运动并将弹簧压缩．在上述的过程中能量转化是（）A．势能→动能→势能B．动能→势能→势能C．动能→势能→动能D．势能→动能→动能【考点】动能和势能的转化与守恒．【分析】对于判断能量转化的题目，我们可以从影响能量大小的因素来分析能量的变化，找到能量转化的方向．【解答】解：小球由A到B的过程中，质量不变，高度减小，速度变大，重力势能转化为动能；在弹簧被压缩的过程中，小球的速度减小，动能减小；弹簧的形变程度增大，弹性势能增大．正是减小的动能转化成了弹性势能．综上分析可知，在上述的过程中能量转化是势能→动能→势能．故A正确，BCD错误．故选A．二.填空题13．用水桶从井中提水的时候，克服水的重力做的功是有用功；如果桶掉到井里，捞桶时桶里带了一些水，克服水的重力做的功是额外功．（选填“水”、“桶”）【考点】有用功和额外功．【分析】从我们的目的出发，我们必须要做的功叫有用功；并非我们需要，但又不得不做的功叫额外功．【解答】解：用力将一桶水从井里提上来，他对水做的功是有用功，因为我们的目的是提水；如果桶掉到井里，捞桶时桶里带了一些水，克服水的重力做的功是额外功．故答案为：水；水．14．指出下列物体各具有的机械能的形式①正在测力的大小的弹簧秤中的弹簧弹性势能②水塔里的水重力势能③钟表里卷紧的发条弹性势能④空中飞行的飞机动能和重力势能．【考点】动能和势能的概念．【分析】物体具有什么样的能量，要根据物体的特点；运动则具有动能，与地面有高度差则具有重力势能，发生弹性形变的物体具有弹性势能．【解答】解：①正在测力的大小的弹簧秤中的弹簧具有弹性势能；②在高处的物体具有重力势能，故水塔里的水具有重力势能；③拧紧发条的钟表由于发生了弹性形变，所以具有了弹性势能；④运动的物体具有动能，在高处的物体具有重力势能，故飞行的飞机具有动能和重力势能．故答案为：①弹性势能；②重力势能；③弹性势能；④动能和重力势能．15．人造卫星绕地球沿椭圆形轨道运行，它的位置有时离地球较近，有时离地球中心较远，离地心最近的点叫近地点，离地心最远的点叫远地点．卫星从近地点向远地点运行时，重力势能变大，动能变小，从远地点向近地点运行时，重力势能转化为动能．【考点】动能和势能的大小变化；动能和势能的转化与守恒．【分析】动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，根据它们影响因素的变化得出动能和重力势能的变化，再根据能量变化的规律：减小的能量转化为增大的能量得出．【解答】解：卫星从近地点向远地点运行时，质量不变，距离变大，重力势能变大；速度变小，动能变小，动能转化为重力势能；从远地点向近地点运行时，质量不变，距离变小，重力势能变小；速度变大，动能变大，重力势能转化为动能．故答案为：变大；变小；重力势；动．16．起重机在前3s内将一个重2×104N的货物匀速提高3m，在后3s内将货物水平移动10m，则在前3s 内拉力做功6×104J，功率为2×104W；整个过程中拉力的平均功率为1×104W．【考点】功的计算；功率的计算．【分析】（1）利用W=Gh求前3s起重机对货物做的功，再利用P=求做功的功率；（2）做功的两个必要条件：一是有作用在物体上的力，二是物体在力的方向上移动一段距离．据此判断后3s拉力是否做功，求出整个过程做的功，除以总时间，可得平均功率．【解答】解：（1）起重机在前3s将货物匀速提高，前3s拉力做功：W=Fh=Gh=2×104N×3m=6×104J，做功的功率：P===2×104W；（2）在后3s内将货物水平移动10m，因为货物在拉力的方向上没有移动距离，所以拉力不做功，整个过程=W=6×104J，中拉力做功W总整个过程所用的时间t′=3s+3s=6s，整个过程中拉力的平均功率：P===1×104W．总故答案为：6×104；2×104；1×104．17．一太阳能热水器水箱内装有质量为80kg的水，经太阳晒2h后，温度从20℃升高到50℃所吸收的热量是 1.008×107J，这是用热传递的方式增加了水的内能．【考点】热量的计算；热传递改变物体内能．=cm△t求水吸收的热量；【分析】知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸改变内能的方法：一是做功，二是热传递．【解答】解：水吸收的热量：=cm△t=4.2×103J/（kg•℃）×80kg×（50℃﹣20℃）=1.008×107J；Q吸这是利用热传递的方式增加了水的内能．故答案为：1.008×107，热传递．18．在水平地面上有一重力为500N的箱子，现在小明用200N的水平力使箱子匀速移动了3m，则此过程中，地面对箱子的摩擦力为200N，小明对箱子所做的功为600J，重力对箱子做功为0J．【考点】功的计算；二力平衡条件的应用．【分析】（1）由题知：小明令箱子在水平方向上“匀速移动”了3m，那么此过程中，箱子箱子受的推力和摩擦力是一对平衡力，根据二力平衡的条件可得出摩擦力的大小；（2）然后利用公式：W=Fs计算出小明对箱子所做的功；（3）做功的两个必要因素：有力作用在物体上，且物体在力的方向上移动一段距离，二者缺一不可．【解答】解：（1）由题意知物体做匀速运动，受到的是平衡力，即摩擦力f和推力F是一对平衡力，所以f=F=200N；（2）小明对箱子所做的功：W=Fs=200N×3m=600J；（3）重力的方向是竖直向下的，而物体是在水平方向上移动的距离，没有在重力方向上移动距离，所以重力没有做功，即重力做功为0J．故答案为：200；600J；0．19．某同学分别用如图所示（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力小于（b）图中受到的压力，（a）图中手施加的动力小于（b）图中手施加的动力（选填：大于、小于或等于）．【考点】杠杆的平衡条件．【分析】此题可根据杠杆平衡的条件来解决，阻力臂越大，动力越大，对肩的压力也就越大．【解答】解：甲、乙两同学用相同质量的木棍挑着同一物体在水平地面上行走，此时肩膀可作为支点．甲同学挑着物体时，阻力臂小，两者动力臂相同，根据F1L1=F2L2，可知动力也小，因此甲同学肩受到的压力小于乙同学肩受到的压力；甲同学手施加的动力小于乙同学手施加的动力．故答案为：小于；小于．20．体重相同、力气一样的小明和小强在玩游戏．小明握住球棒的细端，小强握住球棒的粗端，如图所示，各自向相反方向拧．获胜者是小强，获胜的原因：小强端的半径大，导致力与力臂乘积大．【考点】杠杆的平衡分析法及其应用．【分析】用力拧棒时，球棒相当于一个以棒的轴心为支点的杠杆，利用杠杆的平衡条件知道，杠杆将向力和力臂乘积大的方向转动．【解答】解：小强能获胜．用力拧棒时，球棒相当于一个以棒的轴心为支点的杠杆，小强用力的力臂大（半径大），小明用力的力臂小（半径小），当两个力大小相同时，棒就会沿粗端用力的方向转动，所以握住粗端的人会获胜．故答案为小强，小强端的半径大，导致力与力臂乘积大．21．用如图所示的滑轮组，将重为10N的物体以0.2m/s的速度匀速提升，拉力F=6N，拉力的功率为 2.4 W，滑轮组的机械效率为83.3%，若不计绳重及摩擦，动滑轮的重力为2N．【考点】功率的计算；滑轮（组）的机械效率．【分析】（1）拉力的速度v拉=2v物，根据P===Fv求出拉力的功率；（2）根据η===求出机械效率；（3）若不计绳重及摩擦，根据F=（G+G动）求出动滑轮重．【解答】解：（1）拉力的速度v拉=2v物=2×0.2m/s=0.4m/s，拉力的功率P===Fv拉=6N×0.4m/s=2.4W；（2）滑轮组的机械效率η=×100%=×100%=×100%=×100%≈83.3%；（3）∵F=（G+G动）∴动滑轮重G动=2F﹣G=2×6N﹣10N=2N．故答案为：2.4；83.3%；2．22．如图所示，用动滑轮将重为10N的物块竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为2.4J，动滑轮的机械效率为83.3%．物块在上升过程中，机械能增大（选填“增大”、“减小”或“不变”）．【考点】功的计算；滑轮（组）的机械效率；动能和势能的大小变化．【分析】（1）图中使用的是动滑轮，承担物重的绳子股数n=2，则s=2h；知道拉力大小，利用W=Fs求拉力做功；利用W=Gh求有用功；再利用效率公式η=求动滑轮的机械效率；（2）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能等于动能和势能之和．据此分析回答．【解答】解：（1）由图可知，n=2，拉力端移动的距离：s=2h=2×20cm=40cm=0.4m，拉力做功：W总=Fs=6N×0.4m=2.4J，W有用=Gh=10N×0.2m=2J，η==≈83.3%．（2）物体在被匀速提升的过程中，质量不变、速度不变，动能不变；质量不变、高度增大，重力势能增大．因为物体的机械能等于物体的动能和重力势能之和，因此物体的机械能增大．故答案为：2.4；83.3%；增大．三.作图题（都要保留作图痕迹）23．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【考点】力的示意图；力臂的画法．【分析】（1）拉力F2的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力F2的作用点表示出拉力的方向；（2）已知支点和动力的方向，根据力臂的定义过支点作力的作用线的垂线段．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示24．杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F1的力臂L1和力F2．【考点】力臂的画法．【分析】力臂是支点到力的作用线的距离，作图时把握住力和力臂的垂直关系即可做出阻力．【解答】解：过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向左上方，即为F2；作F1的反向延长线，过支点O作F1的垂线，即为F1的力臂L1，如图所示：25．物体M在杠杆AOBC作用下如图位置静止，（1）请作出使杠杆在图示位置平衡的最小动力F1的示意图；（2）试在A点作出使杠杆在如图位置平衡时的最小力F2（O为支点）【考点】杠杆中最小力的问题．【分析】本题主要考查两个知识点：（1）对力臂概念的理解：力臂是指从支点到力的作用线的距离．（2）对杠杆平衡条件（F1L1=F2L2）的理解与运用：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小．【解答】解：（1）由杠杆平衡更条件F1L1=F2L2可知，当动力臂最长时，用力最小．连接OC即为最长动力臂，在做OC的垂线即为最小力F1；如图所示：（2）由杠杆平衡条件F1L1=F2L2可知在阻力跟阻力臂的乘积一定时，动力臂越，长动力越小．由图可知当力的方向跟杠杆OA垂直向上时动力臂最长，如图所示：。
