高二物理12月月考试题(4)

陕西省西安中学2019—2020学年高二物理12月月考试题一、单项选择题:（每题3分,共30分）1．如图，平行板电容器的两个极板与水平地面成一角度，让两极板带电后．若一带正电粒子恰能沿图中所示水平直线通过电容器,则下列说法正确的是：A．上极板一定带正电 B．粒子的动能逐渐增加C．粒子的电势能逐渐增加D．粒子可能做匀速直线运动2．三根相互平行的通电长直导线放在等边三角形的三个顶点上，如图所示为其截面图，电流方向如图，若每根导线的电流均为I，每根直导线单独存在时，在三角形中心O点产生的磁感应强度大小都是B，则三根导线同时存在时的磁感应强度大小为：A．0 B．B C．2B D．3B3．如图所示，磁场方向竖直向下,电流方向一定的通电直导线ab由图示位置1绕a点在竖直平面内转到位置2，这个过程中通电直导线所受的安培力：A．数值变大，方向不变B．数值变小，方向改变C．数值不变，方向改变D．数值不变，方向不变4．一只阴极射线管，左侧P点处不断有电子水平射出,若在管的正下方放一通电直导线AB时，当通入如图方向从B到A的电流时，电子的运动方向将：A ．向上偏转B ．向下偏转C ．向纸内偏转D ．向纸外偏转5．如图所示，用绝缘细线悬挂一个导线框,导线框是由两同心半圆弧导线和直导线ab 、cd （ab 、cd 在同一条水平直线上)连接而成的闭合回路，导线框中通有图示顺时针方向的电流，处于静止状态．在半圆弧导线的圆心处沿垂直于导线框平面的方向放置一根长直导线P ，当P 中通以方向向外的电流时：A ．导线框将向左摆动B ．导线框将向右摆动C ．从上往下看，导线框将顺时针转动D ．从上往下看，导线框将逆时针转动6．如图,等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接.已知导体棒MN 受到的安培力大小为F ,则线框LMN 受到的安培力的大小为：A 。

高二年级月考物理试卷－－－2012.12.16一、单项选择题（本题共10小题，每小题只有一个答案适合要求,请按要求选出来, 每小题4分，共40分)1．关于磁感应强度的定义式ILFB，下列说法正确的是：( ) A ．B 的大小与F 成正比，与L 、I 成反比 B ．B 的方向由F 的方向决定C ．处在磁场中的通电导线L ，在任何情况下所受磁场力F 与I 、L 之比都恒定D ．只有当B 与L 垂直时，定义式才有意义2．如图，导线或线圈中的电流方向和由电流产生的磁场方向标识正确的是：( )3．下列各图中标出了匀强磁场中通电直导线受安培力的方向，正确的是：( )4．如图，匀强磁场方向垂直于纸面向里，一束电子垂直于磁场射入，则电子束将：( ) A ．向上偏转 B ．向下偏转C ．垂直于纸面向里偏转D ．垂直于纸面向外偏转5．磁场中某点的磁感应强度的方向就是：( ) A ．放在该点的通电直导线所受磁场力的方向 B ．运动电荷在该点所受磁场力的方向 C ．放在该点的小磁针静止时N 极所指的方向 D ．通过该点的磁感线的方向6. 如图所示的匀强磁场，磁感应强度为0.2T ，通电直导线与磁场方向垂直，导线长度为0.2m ，导线中电流为1A 。

该导线所受安培力的大小为：( )A ．0.01NB ．0.02NC ．0.03ND ．0.04N7、根据电阻定律，电阻率ρ=R·SL对于温度一定的某重金属导线来说，它的电阻率：( )A 跟导线的电阻成正比B 跟导线的横截面成正比C 跟导线的长度成反比D 由所用金属材料本身特性决定8．电路如图所示，已知电池组的总内电阻r =1Ω，外电路电阻R =5Ω，电压表的示数U =2.5V ，则电池组的电动势E 应等于：( )A.2.0VB.2.5VC.3.0VD.3.5V9.如图所示电路，电源内阻不可忽略。

开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中( )A.电压表与电流表的示数都减小B.电压表与电流表的示数都增大C.电压表的示数增大，电流表的示数减小D.电压表的示数减小，电流表的示数增大。

选择题关于闭合电路，下列说法中正确的是（）A. 闭合电路中，电流总是从电势高的地方流向电势低的地方B. 闭合电路中，电源的路端电压越大，电源的输出功率就越大C. 闭合电路中，电流越大，电源的路端电压就越大D. 闭合电路中，外电阻越大，电源的路端电压就越大【答案】D【解析】试题根据闭合电路欧姆定律分析电流与外电阻的关系，得出内电压和路端电压的变化．根据推论，当电源的外电阻等于内电阻时，输出功率最大．在闭合电路的外电路中，电流总是从电势高的地方流向电势低的地方．解：A、在闭合电路的外电路中，电流总是从电势高的地方流向电势低的地方，而在内电路中，电流总是从电势低的地方流向电势高的地方．故A错误．B、闭合电路中，电源的路端电压越大，说明外电阻越大，根据推论：当电源的外电阻等于内电阻时，输出功率最大，可知，电源的输出功率不一定越大．故B错误．C、闭合电路中，电流越大，内电压越大，则电源的路端电压就越小．故C错误．D、在闭合电路中，外电阻越大，由闭合电路欧姆定律知，电路中的电流越小，内电压越小，则电源的路端电压就越大．故D正确．故选：D．选择题关于地磁场的下列说法中正确的是()A.地理位置的南北极与地磁场的南北极重合B.在赤道上的磁针的N极在静止时指向地理南极C.在赤道上的磁针的N极在静止时指向地理北极D.在北半球上方磁针静止时与地面平行且N极指向地理北极【答案】C【解析】ABC．地理北极的附近是地磁南极，地理南极的附近是地磁北极，地理位置的南北极与地磁场的南北极并不重合，所以在赤道上的磁针的N极在静止时指向地理北极，故AB错误，C正确；D．除在赤道上空外，小磁针不与地球表面平行，在南半球N 极斜向上，在北半球N 极斜向下，故D错误；选择题如图所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2，通电导线所受安培力是（）A. 数值变大，方向不变B. 数值变小，方向不变C. 数值不变，方向改变D. 数值和方向均改变【答案】B【解析】安培力F=BIL，电流不变，垂直直导线的有效长度减小，安培力减小，安培力的方向总是垂直BI所构成的平面，所以安培力的方向不变，B 对；选择题如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN 受到的安培力的大小为A. 2FB. 1.5FC. 0.5FD. 0【答案】B【解析】设每一根导体棒的电阻为R，长度为L，则电路中，上下两路电阻之比为，根据并联电路两端各电压相等的特点可知，上下两路电流之比。

秘密★启用前2022~2023学年重庆一中上期学情调研高二物理试题卷注意事项：1.答卷前，考生务必将自己的姓名.准考证号码填写在答题卡上。

2.作答时，务必将答案写在答题卡上，写在本试卷及草稿纸上无效。

3.考试结束后，将答题卡交回。

一、选择题；本题共8小题，每小题3分，共24分．在每小题给出的四个选项中，只有一项是符合题目要求的．1．下列说法正确的是A．激光测距是应用了激光相干性好的特点B．光导纤维传送图像信息利用了光的衍射原理C．在双缝干涉实验中要使条纹变宽，可采用的办法是将入射光由绿光变为红光D．A、B两种光从相同的介质入射到真空中，若A光的频率大于B光的频率，则逐渐增大入射角，B光先发生全反射2．光学知识在科学技术、生产和生活中有着广泛的应用，下列说法正确的是（ ）A．用透明的标准平面样板检查光学平面的平整程度是利用光的反射B．抽制高强度纤维细丝，可用激光监控其粗细，是利用了光的偏振C．利用光导纤维传送图象，是利用光的全反射现象D．照相机的镜头表面镀有一层膜，使照相效果更好，是利用了光的衍射3．利用如图所示的实验装置研究双缝干涉现象并测量光的波长，下列说法正确的有（ ）A．实验装置中的①②③元件分别为滤光片、单缝、双缝B．将滤光片由紫色换成红色，干涉条纹间距变窄C．将单缝向双缝移动一小段距离后，干涉条纹间距变宽D．测量过程中误将5个条纹间距数成6个，波长测量值偏大4．如图所示，用激光笔照射半圆形玻璃砖圆心O点，发现有a、b、c、d四条细光束，其中d是光经折射∆时，b、c、d也会随之转动，则（ ）和反射形成的。

当入射光束a绕O点逆时针方向转过小角度θA．光束b顺时针旋转角度小于θ∆B．光束c逆时针旋转角度小于θ∆C．光束d顺时针旋转角度大于θ∆D．光束b、c之间的夹角减小了2θ∆=t时刻的波动图像，图乙为图甲中P质点的振动图像，则（ ）5．图甲为一列横波在0A．该波沿x轴正方向传播B．该波的周期为4.0sC．该波的波速为40m/sD．P质点在0.5s时的速度最大6．如图所示，在磁感应强度大小为B0的匀强磁场中，有一等腰直角三角形ACD。

２01７—20１8学年度上学期１2月月考高二物理试卷一、选择题:本题共1０小题,每小题5分,共5０分。

在每小题给出的四个选项中,第1～6题只有一个选项符合题目要求,第7~１０题有多个选项符合题目要求。

全部选对的得５分,选对但不全的得3分,有选钳的得0分、１、下列说法中正确的是( )A、Ｅ=F/ｑ是电场强度的定义式,F是放入电场中的电荷所受的力,ｑ是产生电场的电荷的电荷量Ｂ、库仑定律的表达式,式是点电荷q2产生的电场在点电荷q１处的场强大小,而是点电荷q1产生的电场在q2处场强的大小C、电荷在电场中不受静电力的作用,则该处的电场强度不一定为零D。

一小段通电导线在某处不受磁场力的作用,则该处磁感应强度一定为零【答案】Ｂ【解析】是电场强度定义式,F是放入电场中的试探电荷所受的力,q是放入电场中的试探电荷的电荷量,它适用于任何电场,q不是产生电场的场源电荷的电荷量,故A错误;库仑定律的表达式,式是点电荷ｑ2产生的电场在点电荷q1处的场强大小,而是点电荷q１产生的电场在q2处场强的大小,故B正确;电荷在电场中受到的电场力:Ｆ=qE,因此电荷在某处不受静电力作用,则该处的电场强度为零,故C错误;一小段通电导线在某处不受磁场力作用,则估计是电流的方向与磁场的方向平行,该处磁感应强度不一定为零,故D错误。

因此B正确,ＡCＤ错误。

2、图中虚线是用实验方法描绘出的某一静电场中的一簇等势线,若不计重力的带电粒子仅受电场力从ａ点射入电场后恰能沿图中的实线运动,b点是其运动轨迹上的另一点,则带电粒子( )A。

a点的电势一定低于b点B、a点的动能一定小于ｂ点C、a点的电势能一定小于b点D、a点的加速度一定小于b点【答案】C3、如图所示,初速度为零的质子()和α粒子()被相同的加速电场U1加速以后垂直射入偏转电场U2(粒子不计重力),则这两个粒子射出电场时的侧位移y之比为( )Ａ、1∶１ B、１∶2C。

２∶１ D、1∶4【答案】A【解析】加速电场中依照动能定理得:,偏转电场中,平行于金属板方向:Ｌ=ｖ0t,垂直于金属板方向:,加速度为:,联立以上各式得:,偏移量y与电荷的质量和电量无关,因此偏移量y之比是１:1,故A正确,BCD错误。

高二物理月考试卷本试卷满分100分，考试用时75分钟．注意事项:1．答题前，考生务必将自己的姓名、考生号、考场号、座位号填写在答题卡上．2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑．如需改动，用橡皮擦干净后，再选涂其他答案标号．回答非选择题时，将答案写在答题卡上．写在本试卷上无效．3．考试结束后，将本试卷和答题卡一并交回．4．本试卷主要考试内容:人教版必修第一册，必修第二册，必修第三册，选择性必修第一册，选择性必修第二册，选择性必修第三册前两章．一、选择题:本题共10小题，共46分．在每小题给出的四个选项中，第1~7题只有一项符合题目要求，每小题4分；第8~10题有多项符合题目要求，每小题6分，全部选对的得6分，选对但不全的得3分，有选错的得0分．1．一质点沿x 轴做直线运动，其x t 图像如图所示．下列时间内，质点的平均速度大小为1m/s 的是（ ）A ．0~1sB ．1s ~3sC ．3s ~4sD ．4s ~5s2．半圆柱体P 放在粗糙的水平地面上，其右端有竖直挡板MN ,在P 和MN 之间放有一个光滑均匀的小圆柱体Q ,整个装置处于静止状态，如图所示．若用外力使MN 保持竖直且缓慢地向右移动，在Q 着地前，P 始终保持静止，下列说法正确的是（ ）A ．P 对Q 的弹力方向不变B ．Q 对MN 的弹力逐渐增大C ．地面对P 的支持力逐渐增大D ．地面对P 的摩擦力逐渐减小3．火星为太阳系里四颗类地行星之一，火星的半径约为地球半径的一半，质量约为地球质量的十分之一，把地球和火星看作质量分布均匀的球体，忽略地球和火星的自转，则在火星与地球表面的重力加速度大小之比约为（ ）A ．1:5B ．2:5C ．3:5D ．2:34．两分子间的分子力与分子间距离的关系图像如图甲所示，分子势能与分子间距离的关系图像如图乙所示．图甲中0r 为分子斥力和引力平衡时两分子间的距离，3r 为分子力为引力且最大时两分子间的距离；图乙中1r 为分子势能为0时两分子间的距离，2r 为分子势能最小时两分子间的距离．规定两分子间的距离为无限远时分子势能为0，下列说法正确的是（ ）甲 乙A ．01r r =B ．02r r =C ．13r r =D ．23r r =5．一交变电压随时间变化的图像如图所示，已知横轴下方为正弦曲线的一半，则该交变电压的有效值为（ ）A ．510VB ．210VC ．10VD ．102V6．用如图甲所示的双缝于涉装置测量紫光的波长，按照实验装置，转动测量头的手轮，使分划板中心刻线对准第1条亮纹，手轮的读数如图乙所示；继续转动手轮，使分划板中心刻线对准第11条亮纹，手轮的读数如图丙所示，测得双缝的间距为0.30mm ,双缝和光屏之间的距离为900mm ,则紫光的波长约为（ ）甲 乙 A ．74.1610m -⨯ B ．74.8310m -⨯ C ．75.3710m -⨯ D ．75.7610m -⨯7．如图甲所示，长直导线与闭合金属线框固定于同一平面内，长直导线中的电流i 随时间t 的变化如图乙所示，在0~2T 时间内，直导线中电流的方向向左，则在~2TT 时间内，金属线框中感应电流的方向与所受安培力的方向分别是（ ）甲 乙A ．顺时针，向上B ．逆时针，向下C ．顺时针，向下D ．逆时针，向上8．一根粗细均匀的绳子，右侧固定，用手抓住绳子左侧S 点上下振动，产生一列向右传播的机械波，当波刚传播到P 点时的波形如图所示，已知波在绳中传播速度不变，下列说法正确的是（ ）A ．手的起振方向向上B ．该机械波为简谐横波C ．S 点振动的频率逐渐增大D ．绳子上的各点均做简谐运动9．如图所示，自行车大齿轮与小齿轮的半径之比为4:1，小齿轮与后轮的半径之比为1:8，下列说法正确的是（ ）A ．大齿轮与小齿轮的角速度之比为1:3B ．后轮边缘上C 点的线速度与小齿轮边缘上B 点的线速度之比为8:1 C ．后轮边缘上C 点的加速度与小齿轮边缘上B 点的加速度之比为8:1D ．后轮边缘上C 点的线速度与大齿轮边缘上A 点的线速度之比为1:810．如图所示，水平传送带顺时针匀速运行的速度为4m/s ,传送带两端A 、B 间距离为10m ，当质量为5kg 的物体无初速度地放上传送带A 端后，物体将被传送到B 端．已知传送带与物体间的动摩擦因数为0.2，取重力加速度大小210m/s g ,下列说法正确的是（ ）A ．物体从传送带A 端运动到B 端一直受到向右的滑动摩擦力 B ．物体在传送带上做匀加速运动时的加速度大小为22m/s C ．物体在传送带上的加速时间为2sD ．物体从传送带A 端运动到B 端的时间为4s二、非选择题:本题共5小题，共54分．11．（6分）某研究性学习小组自己动手设计实验，测量半径为R 的半圆柱形玻璃砖的折射率，利用插针法在方格坐标纸测定半圆柱形玻璃砖折射率的记录情况如图甲所示，虚线为直径与玻璃砖相同的圆，回答下列问题:甲 乙（1）玻璃砖所在位置为图甲中的___________（填“上半圆”或“下半圆”）． （2）玻璃砖的折射率n =___________．（保留两位有效数字）（3）小组同学让半圆柱形玻璃砖的平面部分水平，如图乙所示，在底部固定一小电珠P ,当P 发光时，在玻璃砖平面上方能看到一圆形亮斑，该亮斑的面积S =___________．12．（8分）实验小组的同学利用如图甲所示的电路测绘小灯泡的I U -图像，研究小灯泡的电阻随电压变化的规律．实验室提供的器材有:甲 乙 A ．待测小灯泡:额定电压为2.5V ; B ．电压表:量程为3.0V ,内阻约为3.0k Ω; C ．电流表:量程为0.6A ,内阻为0.33Ω；D ．滑动变阻器R :最大阻值为10Ω；E ．三节干电池:每节干电池的电动势均为1.5V ,内阻均为0.7Ω；F ．开关一个、导线若干．（1）按如图甲所示的电路图连接好实物图，检查无误后，将滑动变阻器滑片移动到___________（填“左”或“右”）端，闭合开关，将滑动变阻器滑片移动少许，记录电流表和电压表的示数I 和U ,重复上述过程得到多组I 、U ．（2）根据数据描出的I U -图像经过点()2.6V,0.3A ,如图乙所示，由此可知，小灯泡的电阻随电压的增大而___________（填“增大”或“减小”），当电流表示数为0.3A 时，小灯泡两端的实际电压为___________V,小灯泡的实际功率为___________W ．（后两空保留两位有效数字）13．（10分）吸盘工作原理的示意图如图所示，使用时先把吸盘紧挨竖直墙面，按住锁扣把吸盘紧压在墙上，挤出吸盘内部分空气，然后把锁扣扳下，使外界空气不能进入吸盘．由于吸盘内外存在压强差，因此吸盘被紧压在墙壁上，挂钩上即可悬挂适量物体．轻质吸盘导热良好、有效面积26cm S =,锁扣扳下前密封空气的压强与外界大气压强相等，扳下锁扣后吸盘内气体体积变为原来的两倍．已知大气压强50 1.010Pa p =⨯,吸盘挂钩能够承受竖直向下的最大拉力与其和墙壁间正压力相等，空气可视为理想气体，取重力加速度大小210m /s g =．求:甲 乙（1）扳下锁扣后吸盘内气体的压强p ; （2）该吸盘能悬挂的物体的最大质量m ．14．（13分）如图所示，在平面直角坐标系xOy 的第三象限内存在沿y 轴正方向、电场强度大小为E 的匀强电场，第一象限内存在垂直坐标平面向里的匀强磁场．电场中的粒子发射源P 能沿x 轴正方向发射质量为m 、带电荷量为q 、速度为0v 的带正电粒子，粒子恰好从O 点以速度02v 进入磁场，从y 轴上的Q 点离开磁场．已知OQ d =,不计粒子受到的重力．求:（1）发射源P 的坐标；（2）匀强磁场的磁感应强度大小B ．15．（17分）如图所示，一表面光滑、质量1kg C m =的木板C 静置在光滑水平地面上，一根轻弹簧左端与木板C 上的立柱连接，右端与质量2kg B m =的物块B 连接．长 2.5m L =的轻绳上端系于O 点，下端系一质量3kg A m =的物块A ．将轻绳拉至与竖直方向成60︒角后由静止释放物块A ,物块A 到达最低，点时恰好与物块B 发生弹性正碰，A 、B 都可视为质点，取重力加速度大小210m/s g =．求:（1）碰撞过程中物块A 损失的机械能E ∆; （2）弹簧具有的最大弹性势能m E μ; （3）木板C 的最大动能km E ．高二物理月考试卷参考答案1．D 【解析】x t -图像的斜率为速度，由图可知0~1s 和3s~4s 的平均速度大小都为2m/s ,1s~3s 和4s~5s 的平均速度大小分别为0和1m/s ,选项D 正确．2．B 【解析】弹力始终垂直于接触面，而两个圆心的连线必然垂直于接触面，选项A 错误；以Q 为对象进行受力分析，可知MN 右移时MN 对Q 的弹力和P 、Q 间的弹力都增大，根据作用力与反作用力可知Q 对MN 的弹力逐渐增大，选项B 正确；以整体为研究对象，整体受到的重力始终不变，其中P 、Q 受到的重力与地面对P 的支持力平衡，即支持力大小不变，选项C 错误；MN 对Q 的弹力和地面对P 的摩擦力等大反向，即地面对P 的摩擦力逐渐增大，选项D 错误．3．B 【解析】根据2MmG mg R =，可得 22,M m M m mg G mg GR R ==火地地火地火，则2 225g M R g M R ==地火地地火火，选项B 正确．4．B 【解析】当分子间的距离为1r 时，分子力表现为斥力，有01r r >,选项A 错误；当分子间的距离为2r 时，分子势能最小，两分子间的斥力与引力相等，选项B 正确；因03r r <,有23r r <，选项C 、D 均错误．5．B 【解析】设电压的有效值为U ,根据有效值定义可得2228422T T U T R R R⨯+⨯=,解得U =,选项B 正确．6．A 【解析】由题图中乙、丙两图可知，相邻两条亮条纹的间距为1.25mm ,所以紫光的波长71.250.3mm 4.1610m 900λ-⨯==⨯,选项A 正确．7．C 【解析】在0~2T 时间内，直导线中电流向左，由题图乙知，在~2TT 时间内，直导线电流方向也向左，根据安培定则知，导线下侧磁场的方向垂直纸面向外，电流逐渐增大，则测磁场逐渐增强，穿过线框的磁通量逐渐增大，根据楞次定律，金属线框中产生顺时针方向的感应电流．根据左手定则，金属线框上侧边受到的安培力方向向下，下侧边受到的安培力方向向上，离导线越近，磁场越强，则上侧边受到的安培力大于下侧边受到的安培力，所以金属线框所受安培力的合力方向向下，选项C 正确．8．AC 【解析】根据平移法知，手的起振方向向上，选项A 正确；由于波在绳中传播速度不变，波长变小，说明手振动的频率变大，选项C 正确，选项B 、D 均错误．9．BC 【解析】链条上各点的线速度大小相同，由v r ω=可知，大齿轮与小齿轮的角速度之比为1:4,选项A 错误；由v r ω=可知，后轮上C 点的线速度与小齿轮上B 点的线速度之比为8:1,选项B 正确；由2a r ω=可知，后轮上C 点的加速度与小齿轮上B 点的加速度之比为8:1,选项C 正确；由于A 、B 两点线速度大小相等，所以后轮上C 点的线速度与大齿轮上A 点的线速度之比为8:1，选项D 错误．10．BC 【解析】物体从A 端向右运动到B 端先受到向右的滑动摩擦力做匀加速直线运动，与传送带达到相同的速度后做匀速直线运动，不受摩擦力，选项A 错误；由mg ma μ=得，物体加速时的加速度大小22m /s a g μ==,选项B 正确；物体加速运动的时间02s v v t a gμ===，物体在传送带上加速运动的距离20014m 2x at ==,物体随传送带做匀速直线运动的时间01 1.5s x x t v-==,总时间为3.5s ,选项C 正确、D 错误． 11．（1）下半圆（2分） （2）1.5（2分） （3）245R π（2分）【解析】（1）显然玻璃砖所在位置为题图甲中的下半圆． （2）根据题图甲中光线可知61.54n ==． （3）设玻璃砖的临界角为C ,亮斑的半径为r ,则有21,tan ,sin r n C S r C Rπ===,解得245R S π=． 12．（1）左（2分） （2）增大（2分） 2.5（2分） 0.75（2分） 【解析】（1）为保护电路，闭合开关前，滑动变阻器滑片应移动到左端．（2）由题图可知，小灯泡的电阻随电压的增大而增大；当电流表示数为0.3A 时，小灯泡和电流表的总电阻为8.67Ω，小灯泡的电阻为8.34Ω，小灯泡两端的实际电压为2.5V ,小灯泡的实际功率为0.75W ． 13．解:（1）设锁扣扳下前密封空气的体积为V ,有02p V pV = （2分）解得45.010Pa p =⨯． （2分） （2）设吸盘与墙壁间的正压力大小为N F ,有()N 0F p p S =- （2分）N mg F = （2分）解得3kg m =． （2分）14．解:（1）设P 点的坐标为(,)x y ,带电粒子做类平抛运动的时间为t ,则有220011222qEy mv mv -=⋅- （2分）201,2qE y t x v t m-=⋅⋅-= （2分）解得2200,2mv mv x y qE qE=-=- （2分） 所以P 点的坐标为2200,2mv mv qEqE ⎛⎫-- ⎪⎝⎭． （1分） （2）设粒子进入磁场后做圆周运动的轨迹半径为Q r ，根据洛伦兹力提供向心力有2002Q v B m r = （2分）Q r =（2分） 解得02mv B qd=． （2分） 15．解:（1）选水平向左为正方向，设A 、B 碰撞前物块A 的速度大小为0v ,碰撞后物块A 的速度为A v ,物块B 的速度为B v ,有()2011cos602A A m gL m v -=︒ （1分） 0A A A B B m v m v m v =+ （1分）2220111222A A AB B m v m v m v =+ （1分） 2201122A A A E m v m v ∆=- （1分）解得36J E ∆=． （1分）（2）当B 、C 共速时，弹簧具有的弹性势能最大，设此时两者的共同速度大小为v 共，有()B B B C m m v v m =+共 （2分）()22pm 1122B B BC E m v m m v =-+共 （2分） 解得pm 12J E =． （2分）（3）当弹簧第一次恢复原长时，木板C 的动能最大，设此时物块B 的速度大小为B v ',有B B B B m m v v +'= （2分）2km 21122B B B B m E m v v =+' （2分） 解得km 32J E =． （2分）。

成都外国语学校2022—2023学年度上期12月月考高二物理试卷注意事项：1、本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2、本堂考试100分钟，满分100分；3、答题前，考生务必将自己的姓名、学号填写在答卷上，并使用2B铅笔填涂。

4、考试结束后，将答题卡交回。

第Ⅰ卷选择题部分（共44分）一、单项选择题（本题共8小题。

在每小题给出的四个选项中，只有一个选项正确，每小题3分，共24分）1．如图所示，在虚线所包围的圆形区域内有方向垂直于圆面向里的匀强磁场，从磁场边缘的A点沿半径方向射入一束速率不等的质子，这些质子在磁场里运动的过程中A．运动时间均相等B．速率越大的质子运动时间越长C．半径越大的质子运动时间越短D．半径越大的质子向心加速度越小2．如图所示，M、N为两个等量同种正电荷Q，在其连线的中垂线上任意一点P自由释放一个带负电的点电荷q，不计重力影响，关于点电荷q的运动，下列说法正确的是A．从P→O的过程中，加速度越来越大，速度也越来越大B．从P→O的过程中，加速度越来越小，速度越来越大C．点电荷q运动到O点时加速度为零，速度达到最大值D．点电荷q越过O点后，速度越来越小，加速度越来越大，直到速度为零3．如图所示，有一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd的中点，如果在a点沿对角线方向以速度v入一带负电的带电粒子，恰好从e点射出，不计粒子重力，则A．如果粒子的速度不变，磁场的磁感应强度变为原来的二倍，将从d点射出B．如果粒子的速度增大为原来的四倍，将从f点射出C．只改变粒子的速度使其分别从e、d、f点射出时，从e点射出所用时间最短D．只改变粒子的速度使其分别从e、d、f点射出时，从f点射出所用时间最短4．四个相同的小量程电流表（表头）分别改装成两个电流表A1、A2和两个电压表V1、V2。

已知电流表A1量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按如图所示接入电路，则A ．电流表A 1的读数等于电流表A 2的读数B ．电流表A 1的偏转角等于电流表A 2的偏转角C ．电压表V 1的读数小于电压表V 2的读数D ．电压表V 1的偏转角大于电压表V 2的偏转角5．如图甲是某型号酒精测试仪，其工作原理如图乙所示，R 为气敏电阻，其阻值随酒精气体浓度的增大而减小，电源的电动势为E 、内阻为r ，电路中的电表均为理想电表，R 0为定值电阻，且0R r =。

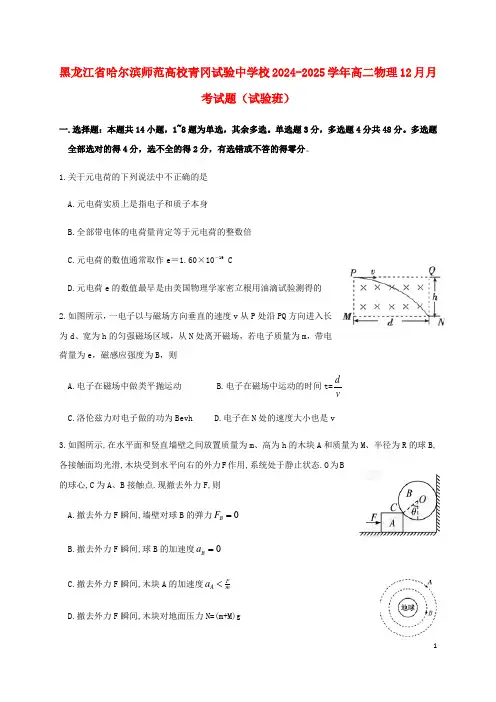

黑龙江省哈尔滨师范高校青冈试验中学校2024-2025学年高二物理12月月考试题（试验班）一.选择题：本题共14小题，1~8题为单选，其余多选。

单选题3分，多选题4分共48分。

多选题全部选对的得4分，选不全的得2分，有选错或不答的得零分。

1.关于元电荷的下列说法中不正确的是A.元电荷实质上是指电子和质子本身B.全部带电体的电荷量肯定等于元电荷的整数倍C.元电荷的数值通常取作e＝1.60×10－19 CD.元电荷e的数值最早是由美国物理学家密立根用油滴试验测得的2.如图所示，一电子以与磁场方向垂直的速度v从P处沿PQ方向进入长为d、宽为h的匀强磁场区域，从N处离开磁场，若电子质量为m，带电荷量为e，磁感应强度为B，则dA.电子在磁场中做类平抛运动B.电子在磁场中运动的时间t=vC.洛伦兹力对电子做的功为BevhD.电子在N处的速度大小也是v3.如图所示,在水平面和竖直墙壁之间放置质量为m、高为h的木块A和质量为M、半径为R的球B,各接触面均光滑,木块受到水平向右的外力F作用,系统处于静止状态.O为B的球心,C为A、B接触点.现撤去外力F,则F=A.撤去外力F瞬间,墙壁对球B的弹力0Ba=B.撤去外力F瞬间,球B的加速度0Ba<C.撤去外力F瞬间,木块A的加速度FA mD.撤去外力F瞬间,木块对地面压力N=(m+M)g4.如图所示，A、B是绕地球做圆周运动的两颗卫星，A、B两卫星与地心的连线在相等时间内扫过的面积之比为2，则A、B两卫星的周期之比为A. 16B. 2C. 4D. 85.在图示的电路中，闭合开关后，当滑动变阻器的滑动触头P从最上端渐渐滑向最下端的过程中，电压表V的读数改变量为△U，电流表A2的读数改变量为△I2（电表均视为志向电表）.则A.电压表V的读数先变小后变大B.电流表A1的读数先变大后变小C.电流表A2的读数变大D.△U与△I2的比值为定值6、如图所示，在第一象限内有垂直纸面对里的匀强磁场，正、负电子分别以相同速度沿与x轴成30°角的方向从原点垂直磁场射入，则负电子与正电子在磁场中运动时间之比为A.1:2B.2:1C.1:3D.1:17.电场中M、N两点场强的大小分别为E M、E N，电势分别为φM、φN.某带电粒子仅在电场力作用下从M点运动到N点，若此过程中带电粒子的动能始终保持不变，下列推断正确的是A.E M＞E N，φM＞φNB.E M＜E N，φM=φNC.E M=E N，φM=φND.E M＜E N，φM＜φN8.在竖直平面内固定一半径为R的金属细圆环，质量为m的金属小球（视为质点）通过长为L的绝缘细线悬挂在圆环的最高点.当圆环、小球都带有相同的电荷量Q（未知）时，发觉小球在垂直圆环平面的对称轴上处于平衡状态，如图所示.已知静电力常量为k.则下列说法中正确的是A.电荷量Q＝B.电荷量Q＝C.线对小球的拉力F＝D.线对小球的拉力F＝9.如图所示，先后以速度v 1和v 2匀速把一矩形线圈拉出有界匀强磁场区域， v 1＝2v 2，在先后两种状况下A.线圈中的感应电流之比I 1∶I 2＝2∶1B.线圈中的感应电流之比I 1∶I 2＝1∶2C.线圈中产生的焦耳热之比Q 1∶Q 2＝4∶1D.通过线圈某截面的电荷量之比q 1∶q 2＝1∶110.如图，在x >0，y >0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xOy 平面对里，大小为B ，现有四个相同的带电粒子，由x 轴上的P 点以不同初速度平行于y 轴射入此磁场，其出射方向如图所示，不计重力，则A.初速度最大的粒子是沿①方向出射的粒子B.初速度最大的粒子是沿②方向出射的粒子C.在磁场中运动经验时间最长的是沿③方向出射的粒子D.在磁场中运动经验时间最长的是沿④方向出射的粒子11.如图所示，真空中有A 、B 两个等量异种点电荷，O 、M 、N 是AB 连线的垂线上的三个点，且AO>OB ，A 带负电荷，B 带正电荷，一摸索电荷仅受电场力作用，摸索电荷从M 运动到N 的轨迹如图中实现所示。

2023北京高二12月月考物理（答案在最后）班级___________姓名___________学号___________本试卷共3页，共100分。

考试时长60分钟。

考生务必将答案写在答题纸上，在试卷上作答无效。

一、单项选择题（本题共8个小题，每小题4分，共32分，把正确答案涂写在答题卡上相应的位置。

）1.下列现象中，属于电磁感应现象的是（）A.通电线圈在磁场中转动B.闭合线圈在磁场中运动而产生电流C.磁铁吸引小磁针D.小磁针在通电导线附近发生偏转2.指南针静止时，其位置如图中虚线所示．若在其上方放置一水平方向的导线，并通以恒定电流，则指南针转向图中实线所示位置．据此可能是（）A.导线南北放置，通有向北的电流B.导线南北放置，通有向南的电流C.导线东西放置，通有向西的电流D.导线东西放置，通有向东的电流3.如图所示为洛伦兹力演示仪的结构示意图，演示仪中有一对彼此平行且共轴的励磁圆形线圈，通入电流I后，能够在两线圈间产生匀强磁场；玻璃泡内有电子枪，通过加速电压U对初速度为零的电子加速并连续发射。

电子刚好从球心O点正下方的S点水平向左射出，电子通过玻璃泡内稀薄气体时能够显示出电子运动的径迹。

则下列说法正确的是（）A.若要正常观察电子径迹，励磁线圈的电流方向应为逆时针（垂直纸面向里看）B.若保持U不变，增大I，则圆形径迹的半径变大C.若同时减小I和U，则电子运动的周期减小D.若保持I不变，减小U，则电子运动的周期将不变4.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频电源的两极相连接的两个D形金属盒，两盒间的狭缝中有周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，则下列说法中正确的是（）A.只增大狭缝间的加速电压，可增大带电粒子射出时的动能B.只增大狭缝间的加速电压，可增大带电粒子在回旋加速器中运动的时间C.只增大磁场的磁感应强度，可增大带电粒子射出时的动能D.用同一回旋加速器可以同时加速质子（11H）和氚核（31H）5.一种用磁流体发电的装置如图所示。

2021年12月绵阳南山中学2021年秋季高2021届12月月考 物理试题命题人：余绍兵 审题人：毛永辉本试卷分为试题卷和答题卡两部分，其中试题卷由第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）组成，共6页；答题卡共2页。

满分100分，考试时间100分钟。

留意事项：1. 答题前，考生务必将自己的准考证号、班级、姓名用0.5毫米黑色签字笔填写清楚。

2. 选择题使用2B 铅笔填涂在答题卡对应题目标号的位置上，如需改动，用橡皮擦擦洁净后再选涂其它答案；非选择题用0.5毫米黑色签字笔书写在答题卡的对应框内，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。

3. 考试结束后将答题卡收回。

第Ⅰ卷(选择题，共54分)一、单选题(本题共12小题，每小题只有一个选项正确，每小题3分，共36分） 1．关于磁感应强度，下列说法正确的是A ．放在磁场中的通电导线，电流越大，受到的磁场力也越大，表示该处的磁感应强度越大B ．某处磁感线切线的方向不肯定是该处磁感应强度的方向C ．垂直磁场放置的通电导线的受力方向就是磁感应强度的方向D ．磁感应强度的大小、方向与放入磁场中的通电导线的电流大小、导线长度、导线取向等均无关2．做简谐运动的单摆摆长不变，若摆球质量增加为原来的4倍，摆球经过平衡位置时速度减小为原来的1/2，则单摆振动的A ．频率、振幅都不变B ．频率、振幅都转变C ．频率不变、振幅转变D ．频率转变、振幅不变 3．关于地磁场，下列说法正确的是A ．指南针总是指向南北，是由于受到了地磁场的作用B ．地磁两极与地理两极完全重合C ．地球四周的地磁场的磁感线是从地磁南极动身到地磁北极D ．我国宋代学者沈括正确找到了地磁场产生的缘由4．如图所示，正方形线圈abcd 位于纸面内，边长为L ，匝数为N ，过ab 中点和cd 中点的连线OO ′恰好位于垂直纸面对里的匀强磁场的右边界上，磁感应强度为B ，则穿过线圈的磁通量为 A.NBL 22 B. BL 22C ．BL 2D ．NBL 2 5．如图所示，一弓形线圈通过逆时针方向的电流，在其圆弧的圆心处，垂直于纸面放置始终导线，当直导线通有指向纸内的电流时，线圈将 A ．a 端向纸内，b 端向纸外转动，且靠近导线B ．a 端向纸内，b 端向纸外转动，且远离导线C ．a 端向纸外，b 端向纸内转动，且靠近导线D ．a 端向纸外，b 端向纸内转动，且远离导线6．两个带等量正电的点电荷，固定在图中P 、Q 两点，MN 为PQ 连线的中垂线，交PQ 于O 点，A 点为MN 上的一点。

高二年级12月月考物理试卷班级 姓名 学号一、选择题（本题共9个小题，每小题6分，共54分。

在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全选对得6分，选不全得3分，有选错或不答的得0分）1⑴.A 、B 两个物体在同一直线上作匀变速直线运动，它们的速度图像如下图所示，则[ ].[A]A 、B 两物体运动方向一定相反 [B]头4s 内A 、B 两物体的位移相同 [C]t=4s 时，A 、B 两物体的速度相同 [D]A 物体的加速度比B 物体的加速度大2.如右图所示，光滑的半球形物体固定在水平地面上，球心正上方有一光滑的小滑轮，轻绳的一端系一小球.靠放在半球上的A 点，另一端绕过定滑轮后用力拉住，使小球静止.现缓慢地拉绳，在使小球使球面由A 到半球的顶点B 的过程中，半球对小球的支持力N 和绳对小球的拉力T 的大小变化情况是[ ].(A)N 变大，T 变小[B]N 变小，T 变大[D]N 变小，T 先变小后变大 [D]N 不变，T 变小3.如右图所示，在光滑水平而上有一质量为M 的斜劈，其斜面倾角为α，一质量为m 的物体放在其光滑斜面上，现用一水平力F 推斜劈，恰使物体m 与斜劈间无相对滑动，则斜劈对物块m 的弹力大小为[ ].[A]mgcos α[B]αcos mg [D]αcos )m M (mF +[D]αsin )m M (mF +4.质量为m 的小球，用长为l 的线悬挂在O 点，在O 点正下方2l 处有一光滑的钉子O ′，把小球拉到与O ′在同一水平面的位置，摆线被钉子拦住，如下图所示.将小球从静止释放.当球第一次通过最低点P 时，[ ].[A]小球速率突然减小 [B]小球速率突然增大[D]小球的向心加速度突然减小[D]摆线上的张力突然减小5.一个半径是地球3倍、质量是地球36倍的行星，它表面的重力加速度是地面重力加速度的[ ].[A]4倍[B]6倍[C]13.5倍[D]18倍6.跳伞运动员在刚跳离飞机、其降落伞尚未打开的一段时间内,下列说法中正确的是[ ].[A]空气阻力做正功[B]重力势能增加[C]动能增加[D]空气阻力做负功7.如右图所示，L1、L2、L3为等势面，两相邻等势面间电势差相同，取L2的电势为零，有一负电荷在L1处动能为30J，运动到L3处动能为10J，则电荷的电势能为4J时，它的动能是(不汁重力和空气阻力)( ).[A]6J [B]4J [C]16J [D]14J8.如右图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断[ ].[A]电场线方向由B指向A[B]场强大小E A＞E B[C]若Q为负电荷，则Q在B点右侧[D]Q不可能为正电荷9.如图所示的电路中，电源的电动势恒定.要想使灯泡变暗，可以[ ].[A]增大R1 [B]减小R1 [C]增大R2 [D]减小R2题号 1 2 3 4 5 6 7 8 9答案二、非选择题（共56分）(一)实验题10.（5分）为了用弹簧测力计测定两木块A 和B 间的动摩擦因数μ，甲、乙两同学分别设计了如下图所示的实验方案。

银川二十四中2021----2022学年高二上学期物理12月月考试题一 单项选择题（每道题只有一个答案是正确的，请把正确的答案填入答题卡中，每题3分） 1.电源电动势为E ，内阻为r ，向可变电阻R 供电.关于路端电压，下列说法中正确的是 ( ). (A)由于电源电动势不变，所以路端电压也不变 (B)由于U=IR ，所以当R 增大时，路端电压也增大 (C)由于U=IR ，所以当I 增大时，路端电压也增大 (D)由于U=E-Ir ，所以当I 增大时，路端电压下降 2.关于磁感应强度B 的概念，下列说法中正确的是 ( ). (A)依据磁感应强度B 的定义式B=F/IL 可知，磁感应强度B 与F 成正比，与IL 成反比 (B)一小段通电导线放存磁感应强度为零处，它所受的磁场力肯定为零 (C)一小段通电导线在某处不受磁场力作用，该处的磁感应强度肯定为零 (D)磁场中某处磁感应强度的方向，与通电导线在该处所受磁场力的方向相同 3.一根软铁棒放在磁铁四周会被磁化，这是由于在外磁场的作用下 ( ). (A)软铁棒中产生了分子电流 (B)软铁棒中分子电流消逝了 (C)软铁棒中分子电流的取向变得大致相同 (D)软铁棒中分子电流的取向变得杂乱无章 4.物理试验都需要有肯定的把握条件.奥斯特做电流磁效应试验时就应排解地磁场对试验的影响.下列关于奥斯特试验的说法中正确的是 ( ). (A)该试验必需在地球赤道上进行 (B)通电直导线必需竖直放置 (C)通电直导线应当水平东西方向放置 (D)通电直导线可以水平南北方向放置 5.如图所示的四个图中，分别标明白通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是( ). 6.初速度为v 0的电子，沿平行于通电长直导线的方向射出直导线中电流方向与电子的初始运动方向如图所示，则 ( ). (A)电子将向右偏转，速率不变 (B)电子将向左偏转，速率转变 (C)电子将向左偏转，速率不变 (D)电子将向右偏转，速率转变 7.一带电粒子在匀强磁场中.沿着磁感应强度的方向运动，现将该磁场的磁感应强度增大1倍，则带电粒子受到的洛伦兹力 ( ). (A)增大为原来的2倍 (B)增大为原来的4倍 (C)减小为原来的一半 (D)保持原来的状况不变 8.两个粒子，带电量相等，在同一匀强磁场中只受到磁场力作用而作匀速圆周运动. ( )(A)若速率相等，则半径必相等(B)若质量相等，则周期必相等 (C)若动能相等，则半径必相等 (D)若动能相等，则周期必相等 9.关于感应电流,下列说法中正确的是 ( ) (A)只要闭合电路内有磁通量,闭合电路中就有感应电流产生 (B)穿过螺线管的磁通量发生变化时,螺线管内部就肯定有感应电流产生 (C)线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流 (D)只要电路的一部分作切割磁感线运动,电路中就肯定有感应电流 10.矩形闭合线圈平面跟磁感线方向平行,如图所示.下列状况中线圈有感应电流的是 ( ) (A)线圈绕ab 轴转动 (B)线圈垂直纸而向外平动 (C)线圈沿ab 轴下移 (D)线圈绕cd 轴转动 11.下列几种说法中止确的是( ).(A)线圈中磁通量变化越大,线圈中产生的感应电动势肯定越大(B)线圈中磁通量越入,线圈中产牛的感应电动势肯定越大 (C)圈圈放在磁场越强的位置,线圈中产生的感应电动势肯定越大 (D)线圈中磁通量变化越快,线圈中产生的感应电动势越大 12.如图所示,当导线棒MN 在外力作用下沿导轨向右运动时,流过R 的电流方向是( ). (A)由A→B (B)由B→A (C)无感应电流 (D)无法确定 13.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看( ) (A)穿过圆环的磁通量削减,圆环中有逆时针方向的感应电流 (B)穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流 (C)穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流(D)穿过圆环的磁通量不变,圆环中没有感应电流14.如图所示,当磁铁突然向铜环运动时,铜环的运动状况是( ).(A)向左摇摆 (B)向右摇摆 (C)静止 (D)不能判定 15.某磁场的磁感线如图所示,有制线圈自图示A 位置落至B 位置,在下落过程中,自上而下看,线圈中的感应电流方向是( ).(A)始终沿顺时针方向 (B)始终沿逆时针方向(C)先沿顺时针再沿逆时针方向 (D)先沿逆时针再沿顺时针方向16.如图所示,水平放置的光滑杆上套有A 、B 、C 三个金属环,其中B 接电源.在接通电源的瞬间,A 、C 两环( ). (A)都被B 吸引(B)都被B 排斥第14题图 第16题图 第15题图 第12题图 第13题图 第10题图 第6题图第5题图(C)A 被吸引,C 被排斥 (D)A 被排斥,C 被吸引二 多项选择题（每小题至少有一个以上选项是正确的，请把正确的答案填入答题卡中，每小题4分，共40分，漏选得2分，错选和不选得零分）17.如图所示，仅在电场力作用下，一带电粒子沿图中虚线从A 运动到B ，则( ).(A)电场力做正功 (B)动能削减 (C)电势能增加 (D)加速度增大18.如图所示,在水平面上有一固定的u 形金属框架,框架上置一金属杆ab.在垂直纸面方向有一匀强磁场,下列状况中可能的是( )(A)若磁场方向垂直纸面对外,并且磁感应强度增大时,杆ab 将向右移动 (B)若磁场方向垂直纸面对外,并且磁感应强度减小时,杆ab 将向右移动 (C)若磁场方向垂直纸面对里,并且磁感应强度增大时,杆ab 将向右移动 (D)若磁场方向垂直纸面对里,并且磁感应强度减小时,杆ab 将向右移动19.按如图所示装置进行操作时,发觉放在光滑金属导轨上的ab 导体棒发生移动,其可能的缘由是( ). (A)闭合S 的瞬间 (B)断开S 的瞬间(C)闭合S 后,削减电阻R 时 (D)闭合S 后,增大电阻时20.在图中虚线所围的区域内，存存电场强度为E 的匀强电场和磁感应强度为B 的匀强磁场.已知从左方水平射入的电子，穿过这区域时未发生偏转，设重力可以忽视不计，则在这区域中的E 和B 的方向可能是( ). (A)E 和B 都沿水平方向，并与电子运动的方向相同 (B)E 和B 都沿水平方向，并与电子运动的方向相反 (C)E 竖直向上，B 垂直纸面对外 (D)E 竖直向上，B 垂直纸面对里 一、 填空题（每道小题4分，把答案填在答题卡里相应的位置 21.某人用多用电表按正确步骤测量一电阻阻值，指针指示位置如图所示，则该电阻值是____________.假如要用该多用电表测量一个阻值约200Ω的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_____________.22.试在图中，由电流产生的磁场方向确定导线或线圈中的电流方向.23、如图所示为两个非门和一个或门上组成的复合门电路，请在下表中填写该门电路的真值表。

宝安中学高二12月月考物理试卷一、单项选择题（本题共7小题。

每小题只有一项符合题目要求）1. 用国际单位制的基本单位表示电场强度的单位，下列正确的是（ ） A. N/C B. V/mC. kg•m/（C•s 2）D. kg•m/（A•s 3） 【答案】D 【解析】【详解】电场强度F E q=，电场力的单位为N ，电量的单位为C ，所以电场强度的单位是N/C ，而23/1/11/kg m s N C kg m A s A s⋅==⋅⋅⋅，D 正确．2. 某型号扫地机器人的铭牌信息如表，已知扫地机器人剩余电量为480mA h ⋅时，机器人自动停止扫地并返回充电基座充电，则该型号扫地机器人（ ）A. 扫地时额定电流为5AB. 内部电路的总电阻为2.5ΩC. 可以连续扫地的时间为0.6hD. 每次扫地释放的电能最多约为46.910J × 【答案】D 【解析】【详解】A ．扫地时额定电流40A 4A 10P IU === 故A 错误；B ．该型号扫地机器人并不是纯电阻电路，不能直接用欧姆定律UR I=求内阻，故B 错误； C ．扫地的过程共消耗电量2400mA h -480mA h 1920mA h Q =⋅⋅=⋅连续工作时间1.92A h0.48h 4AQ t I ⋅=== 故C 错误；D ．每次扫地释放的电能41040.483600J 6.910J W UIt ==×××=×故D 正确。

故选D 。

3. 近年来，纺织服装作为汕头“三新两特一大”产业中的特色产业之一，已经形成了完整的产业链，织布是其中重要的一环。

现代纺纱织布采用的是静电技术，即利用高压静电场使单纤维两端带异种电荷，在电场力作用下使纤维伸直、平行排列和凝聚的纺纱工艺。

如图所示为其电场分布简图，下列说法正确的是（ ）A. 虚线可能是等势线B. 电场强度C B A E E E <<C. 在C 点静止释放一电子，它将在电场力作用下沿着虚线CD 运动D. 负电荷在C 点电势能大于其在A 点的电势能 【答案】D 【解析】【详解】A ．电极是等势体，其表面是等势面，根据电场线与等势面垂直可知虚线应是电场线，故A 错误；B ．由电场线的疏密表示电场强度的大小可知E A ＜E B ＜E C故B 错误；的C ．电场线是曲线，在C 点静止释放一电子，在电场力作用下不会沿着虚线CD 运动，故C 错误； D ．电场线由高压电源的正极到负极，所以A 点的电势高，C 点的电势低，由电势能公式E p =q φ可知，电子在C 点的电势能大于其在A 点的电势能，故D 正确。
