电梯停电应急平层装置使用说明书

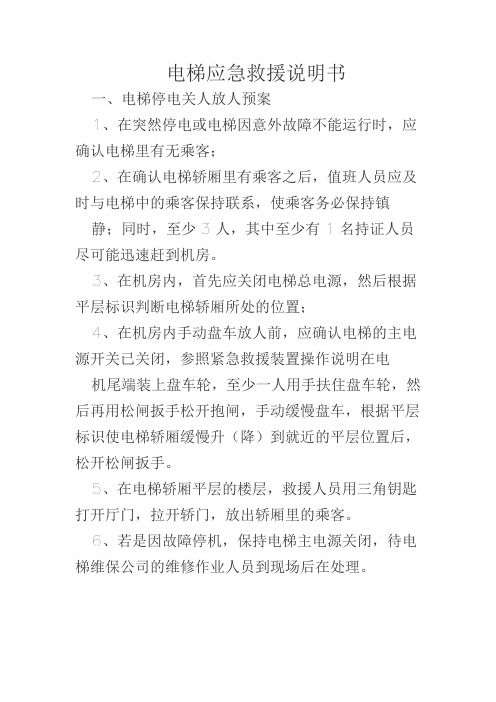

电梯应急救援说明书一、电梯停电关人放人预案1、在突然停电或电梯因意外故障不能运行时，应确认电梯里有无乘客；2、在确认电梯轿厢里有乘客之后，值班人员应及时与电梯中的乘客保持联系，使乘客务必保持镇静；同时，至少3人，其中至少有1名持证人员尽可能迅速赶到机房。

3、在机房内，首先应关闭电梯总电源，然后根据平层标识判断电梯轿厢所处的位置；4、在机房内手动盘车放人前，应确认电梯的主电源开关已关闭，参照紧急救援装置操作说明在电机尾端装上盘车轮，至少一人用手扶住盘车轮，然后再用松闸扳手松开抱闸，手动缓慢盘车，根据平层标识使电梯轿厢缓慢升（降）到就近的平层位置后，松开松闸扳手。

5、在电梯轿厢平层的楼层，救援人员用三角钥匙打开厅门，拉开轿门，放出轿厢里的乘客。

6、若是因故障停机，保持电梯主电源关闭，待电梯维保公司的维修作业人员到现场后在处理。

二、机房失火救援方案1、在发现电梯机房失火后，救援人员应迅速赶到机房，关闭机房内所有电气开关；2、用干粉灭火器或电气专用灭火器，禁止使用其它类型的灭火设施，以免损害电气元件；3、在灭火之后，应调查起火原因；4、电梯公司持证维修人员对控制屏内进行清理，检查电气元件，确认所有元件正常后，再启动电梯进行调试运行。

三、井道底坑进水1、在发现井道（底坑）进水后，应及时关闭电梯主电源开关，使电梯停止运行，待持证维修人员到现场后处理。

2、若可能，电梯使用单位应及时排除底坑积水，打开最底层的厅门并做好危险防护措施，使井道能及时得到通风。

3、维修人员到现场后，首先到轿顶，清理轿顶积水，吹干轿顶控制柜及其它电气元个，检查轿顶线路，若有损坏，应修复。

4、再到底坑，检查底坑中各种电气开关及操作盒的完好性，若有进水或打湿，应吹干之后再检查，如有损坏应修复。

5、电梯使用单位应调查出事原因，采取相应措施，以防止发生类似的事件。

四、电梯机房钥匙（三角钥匙）保管制度1、电梯机房钥匙及三角钥匙应由持证人员专人负责保管。

234 1MCTC-ARD-C系列电梯应急救援装置用户手册B02资料编码 190103595678保修协议1、 本产品电池质保期为1年，以电池出厂期为准；其他部件保质期为18个月，以机器条码为准。

保修期内按照使用说明书正常使用情况下，产品发生故障或损坏，我公司负责免费维修。

2、 保修期内，因以下原因导致损坏，将收取一定的维修费用：a ） 因使用上的错误及自行擅自拆卸、修理、改造而导致的机器损坏；b ） 由于火灾、水灾、电压异常、其它天灾及二次灾害等造成的机器损坏；c ） 购买后由于人为摔落及运输导致的硬件损坏；d ） 不按我司提供的用户手册操作导致的机器损坏；e ） 因机器以外的障碍（如外部设备因素）而导致的故障及损坏。

3、 产品发生故障或损坏时，请您正确、详细的填写《产品保修卡》中的各项内容。

4、 维修费用的收取，一律按照我公司最新调整的《维修价目表》为准。

5、 本保修卡在一般情况下不予补发，诚请您务必保留此卡，并在保修时出示给维修人员。

6、 在服务过程中如有问题，请及时与我司代理商或我公司联系。

7、 客户购买本产品，说明同意了本保修协议。

本协议解释权汇川技术。

产品保修卡客户信息单位地址：单位名称：邮政编码：联系人：联系电话：产品信息产品型号：机身条码（粘贴在此处）：代理商名称：故障信息（维修时间与内容）：维修人：苏州汇川技术有限公司Suzhou Inovance Technology Co,.Ltd 地址：苏州市吴中区越溪友翔路16号全国统一服务电话：400-777-1260 邮编：215104网址：。

一、预案背景为确保在电梯停电等紧急情况下，乘客的生命财产安全，提高应急救援效率，特制定本预案。

二、预案目标1. 确保乘客在电梯停电等紧急情况下，能够安全、迅速地撤离电梯。

2. 保障电梯运行安全，减少事故发生。

三、预案适用范围本预案适用于所有电梯在停电、故障等紧急情况下，进行应急平层处理。

四、应急组织及职责1. 应急领导小组（1）组长：单位负责人。

（2）副组长：电梯安全管理员。

（3）成员：各部门负责人、电梯维修人员、保安人员等。

2. 应急领导小组职责（1）负责组织、指挥、协调应急救援工作。

（2）制定、调整、发布应急救援指令。

（3）监督检查应急救援工作的实施。

3. 各部门职责（1）电梯安全管理员：负责电梯的日常安全管理，发现异常情况及时上报。

（2）电梯维修人员：负责电梯的维修、保养工作，确保电梯正常运行。

（3）保安人员：负责现场秩序维护，引导乘客安全撤离。

（4）各部门负责人：协助应急领导小组开展工作，确保应急救援工作顺利进行。

五、应急响应程序1. 电梯停电或故障（1）电梯司机发现电梯停电或故障，立即向应急领导小组报告。

（2）应急领导小组接到报告后，立即启动应急预案，组织救援。

2. 电梯应急平层（1）电梯司机根据应急平层操作规程，手动操作电梯至就近楼层。

（2）电梯到达平层后，司机使用三角钥匙打开轿厢门。

（3）电梯维修人员检查电梯设备，确认无安全隐患后，方可允许乘客使用。

3. 乘客疏散（1）保安人员引导乘客有序撤离电梯，避免拥挤。

（2）乘客撤离电梯后，由保安人员清点人数，确保无人员遗漏。

4. 救援结束（1）确认所有乘客安全撤离后，应急领导小组宣布救援结束。

（2）电梯维修人员对电梯进行检修，确保恢复正常运行。

六、应急保障措施1. 电梯应急平层设备（1）确保电梯应急平层设备完好，定期进行维护、保养。

（2）应急平层设备应配备充足，确保在紧急情况下能够使用。

2. 人员培训（1）定期对电梯司机、维修人员、保安人员进行应急培训，提高应急处置能力。

电梯停电应急装置说明书一.概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。

SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。

主要技术参数（1）输入电压：三相380V；（2）蓄电池组：12V17AH/24AH×4；（3）可驱动电梯的功率：≤38KW（特殊规格或>38KW另予注明）。

（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。

二.工作原理SWD-EPS系列电梯应急装置工作原理如图1所示：1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。

充电回路具有过充、短路和过流等保护功能。

2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。

首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。

应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。

三相逆变电压停止输出，合上抱闸。

轿门、厅门打开后，应急装置上述接触器的触头和继电器的触点全部恢复到应急运行前的状态。

三相交流电源恢复与电梯控制系统的连接，结束应急运行，自动关断应急装置电源。

精心整理ARD系列停电应急装置使用说明书目录P2--------------------------------------------产品简介、功能特点P3-P4----------------------------------------系统连接、电压选择P5-8-----------------------------------------安装调试、维护保养、产品规格、选型建议ARD系列停电应急装置使用说明书危险事项警告●产品拆箱、安装、接线、操作前，请检测ARD●切勿安装使用已经损坏的或缺少配件的产品。

是否在运输过程中有损坏。

●产品禁止安装在、潮湿、腐蚀、易燃等部位。

●请认真阅读本说明书并严格遵照说明书的内容请勿将三相电源输入线连接到输出R、S、T 规范安装，否则可能会损坏本产品及原电梯系端子，否则会导致产品内部损坏。

统，甚至导致人身伤亡事故。

●请定期紧固产品接线端子。

●请勿直接触摸输入及输出接线端子、控制板上●本产品的外接原理图仅供参考，可能会与您订元器件，因为存在触电及损坏控制板的危险，购的产品有所不同。

由于产品改良或规格变更，可能造成人身伤害。

本装置的原理可能会有所变更，恕不另行通知。

●接线前请确认输入电源为断开状态，带电操作●产品原理图或说明书时，请向本公司代理商或有触电伤害和引发火灾的危险。

业务部联系、通过产品编号索取。

产品简介为避免电网停电导致电梯关人、造成乘客身体和心理伤害，本公司研发ARD系列电梯停电应急装置,简称ARD。

ARD可以在电网停电时，在设定的时间内自动投入工作，向电梯控制系统提供三相应急电源，使电梯轿厢缓慢运行到平层位置并开门释放乘客。

ARD具有安装接线简单、调试方便、性价比高的特点。

安装前注意事项⑴为正确安装、调试和使用本产品，请务必在使用前认真阅读本使用说明书。

⑵本手册适用于ARD系列三相电源输出的电梯停电应急装置。

⑶为了避免造成人员及设备事故，对ARD的安装、调试及维护等工作必须采取以下安全措施：①安装、连接、调试等工作应由电梯行业相关技术人员进行。

北京中熙明远机电安装工程有限公司B e i j in g Z h o n gx i M i n g yu a n M a c h i n e r y&E l e c t r ic i t y I n st a l l a t io n E n g i n e e r in gC o.,L t d.电梯断电再平层装置的作用和功能介绍电梯断电再平层装置，也称为电梯应急电源装置。

其作用是当外电网出现异常情况（比如停电、跳闸、电压持续不稳定）时，没有安装该装置的电梯就会马上停止，这样轿门就不能打开将乘客放出来，而且轿厢也很可能停在非正常位置（比如两个楼层之间）。

此时，就算强行把轿门打开，也难以将乘客解救出轿厢。

如果装配了该装置的电梯，在遇到类似情况时，轿厢仍然能够自动运行至正常的平层位置，并自动打开轿门及厅门让乘客离开。

从专业的角度来说，它的工作原理是这样的：A．此装置采用了16位微机编程控制器位核心，装置作为应急运行时自动检测电梯系统门锁信号及有关安全链路信号，若其中任何一信号发生故障，应急装置不会做出任何应急运行，确保电梯的安全。

B．此装置在外用电正常供电时，自动处于充电状态并检测外电网状态，如外电网出现异常，航空接触器将立即吸合装置自动切断外电网，断电再平层装置发出应急指令，由电源逆变器向电梯提供380V/50HZ的电源。

在应急运行过程中装置不断的自动检测三相逆变输出、速度传感器、门区位置感应器、安全链等。

如发生异常情况，装置立即停机确保轿厢及电梯乘客的安全。

当应急装置得到平层信号时，电梯以一平滑的曲线减速停车，然后控制中心发出开门指令，打开电梯轿门及门厅，让乘客安全离开。

C．电梯应急运行结束后，该装置处于侯电状态，当外电网恢复正常后电梯转入正常运行。

由于采用16位微机控制，无论在电网供电还是应急运行状态，应急装置将于电梯同步检测各安全状态，并具有多重保护功能，确保电梯正常及应急运行时的安全。

电梯紧急和测试操作装置说明电梯因突然停电或发生故障而停止运行，若轿厢停在层距较大的两层之间或蹾底，冲顶时，乘客将被困在轿厢中。

为救援乘客，电梯均设有紧急操作装置，可使轿厢慢速移动，从而达到救援被困乘客的目的。

紧急操作装置有两种，一种是针对曳引式有减速器的电梯或者移动装有额定载重量的轿厢所需的操作力不大于400N时，采用的人工手动紧急操作装置，即盘车手轮与制动器扳手；另一种是针对无减速器的电梯或者移动装有额定载重量的轿厢所需的操作力大于400N 时，采用的紧急电动运行的电气操作装置。

1 有机房电梯困梯时紧急操作方法当发生有机房电梯困梯时，首先断开电梯主开关，以避免在救援过程中突然恢复供电而导致意外的发生。

此时电梯若在开门区域，可直接打开层门及轿门放出被困人员。

若电梯在非开门区域时，应确定轿厢所在楼层，通过手动松闸移动轿厢使其就近平层后，打开层门及轿门放出被困人员。

当电梯轿厢底板在顶层门区地平面以上较大距离，即出现冲顶情况。

此时观察电梯曳引机上的钢丝绳，如果发现没有紧绷，则可能是轿厢在冲顶后，对重压上缓冲器，然后轿厢向下坠落，引起了安全钳动作。

因此，须先释放安全钳，使其复位后进行上述操作。

当电梯轿厢地板在底层门区地平面以下较大距离，即出现蹲底情况。

可直接通过上述方法实现救援。

实施有机房电梯的应急救援时，需两名以上专业人员的相互配合（即有通过培训或持有《特种设备作业证》的人员），所需的救援设备、工具主要有层门开锁钥匙、松闸装置、盘车装置、常用五金工具、通讯设备、安全防护用具等。

2.无机房电梯困梯时紧急电动运行的电气操作装置紧急电动运行的电气操作装置在机房中，与机房检修装置结构，功能类似，也是靠持续按压按钮来控制。

但主要区别是检修运行操作是在安全回路正常条件下进行。

而紧急电动运行操作则可在安全回路局部发生故障情况下进行，紧急电动操作说明：（1）当电梯出现意外的故障，如冲极限等，电源又正常供电时，且用人力盘车≥400N时，可操作紧急电动钥匙开关置“开”状态；（2）按下控制柜上的紧急上或下，此时有部分安全回路（限速器、安全钳、极限、缓冲器）被短接；电梯以检修速度向上或下运行，运行至门区域；（3）关掉总电源，有专业维修人员用三角钥匙打开厅轿门紧急放人！（4）当电梯进行维修和检查时应把紧急电动开关至“开”状态；注意紧急电动运行不能单独作为检修运行使用；（5）紧急电动钥匙应有专业维修人员保管；3.限速器远程操作在无机房控制柜中操作，当限速器开关动作后，先需要打开紧急电动运行开关，再打开控制柜中限速器动作开关，然后可以进行限速器远程动作按钮和限速器远程释放按钮的操作，按压限速器远程动作按钮后，限速器电气开关动作，处于断开状态；按压限速器远程释放按钮，限速器开关复位，处于正常状态。

无机房电梯紧急救援操作说明1、有动力电时的救援A、当轿厢在门区时，通过观察曳引钢丝绳上的标记，与控制柜门上的（平层开锁区域标识）相对照确定停车楼层。

断开电源，维修人员可在该层打开厅门及轿门实施救援。

B、当轿厢不在门区时，把控制柜上的紧急手动松闸装置打开，利用轿厢与对重的重量差，移动轿厢直至进入门区，然后按照上述方法1-A实施救援。

2、停电时的救援A、当停电时轿厢在门区按1-A实施救援。

B、当停电时轿厢不在门区，此时应断开控制柜内主电源开关，打开手动松闸装置松开，利用轿厢与对重的重量差移动轿厢，同时通过观察曳引轮附件的曳引钢丝绳上的开锁标记，与控制柜门上的（平层开锁区域标识）相对照确定停车楼层。

1）如果轿厢缓慢移动，当轿厢移动到第一个平层位置时，松开手动松闸装置；确定轿厢制动无误。

然后维修人员可在该层打开厅门及轿门实施救援。

2）如果轿厢不移动，首先松开手动松闸装置，然后维修人员进入底坑，将救援配重挂在轿厢侧的平衡链上（离地 1.5m）。

离开底坑后再次松开手动松闸装置，电梯移动后按2-B-1实施救援。

如果救援配重随轿厢移动至平衡链底部仍无法使轿厢达到平层位置，这时维修人员再次进入底坑，将救援配重挂在轿厢侧的平衡链上（离地1.5m）。

离开底坑后再次松开手动松闸装置，重复上述动作直至轿厢平层，然后按2-B-1实施救援。

底坑和控制柜之间可以通过对讲机联系。

3、安全钳动作后的救援A、当电梯有电时，可通过操作控制柜上的紧急电动运行提升轿厢使安全钳复位，然后按顺序1实施救援。

如果安全钳动作时对重已经压住缓冲器，则维修人员必须先进入底坑用千斤顶顶住对重，随后拆除对重缓冲器并放下千斤顶，操作控制柜上的紧急电动运行提升轿厢使安全钳复位。

B、当电梯停电时，此时应断开控制柜内的主电源开关，维修人员进入底坑使用紧急救援千斤顶钩住平衡链。

此时控制柜旁的维修人员松开松闸装置，开闸后底层内的人员操作千斤顶通过平衡链将对重拉下使安全钳复位。

目录第一章安装前说明 (1)第二章产品介绍 (2)第三章安装接线 (3)第四章维护 (6)第五章故障处理 (7)第六章产品性能 (7)第七章维修保证 (8)第一章安装前说明下述符号有部分或全部会出现在使用手册或使用过程中，请了解它们的含义。

危险事项▲产品拆箱、安装、接线、操作前，请检测停电应急装置是否在运输中有损坏。

▲请认真阅读本说明书并严格遵照说明书的内容规范安装，否则可能会损坏本产品及原电梯系统，甚至导致人身伤亡。

▲请勿直接触摸输入及输出接线端子、控制板上元件，因为存在触电及损坏控制板的危险，可能造成人身伤害。

▲接线前，请确认电源为断开状态，带电操作有触电伤害和引发火灾的危险。

警告▲请勿安装使用已经损毁的或缺少配件的产品。

▲产品禁止安装在潮湿、腐蚀、易燃等部位。

▲请勿将三相电源输入线接入到输出R、S、T端子，否则会导致产品的内部损坏。

▲请定期禁锢产品接线端子。

▲产品的外界原理图仅供参考，可能会与您订购的产品有所不同，由于产品改良或规格变更，本装置的原理图可能有所变更，恕不另行通知。

▲产品原理图或说明书请向本公司代理商或业务部联系，通过产品编号索取。

注意安全当心触电交流电直流电保护接地重复循环保持清洁，勿与杂物一同放置说明第二章产品介绍简介停电应急装置是最新一代电梯系统救援装臵，当停电时，可确保抵达最近的楼层或最底部的楼层，并安全地打开电梯门，也适用于电梯本身发生电力问题的情况。

智能型微处理器设计基础的停电应急装置可安装于任何控制面板的电梯系统。

搭配密封式免维护铅酸电池。

安装容易，使电梯100%安全降落。

当市电中断或电梯电力系统发生问题，停电应急装置会在几秒钟之内开始运作。

如果电梯停在某一楼层,停电应急装置则简单地打开电梯门。

如果电梯停在两个楼层之间，停电应急装置会启动马达并使用最少的电流，依指令将电梯带到最近的或最底部的楼层，然后开启电梯门。

当完成操作安全抵达后，停电应急装置会自动关机。

特色◎智能微型处理器设计，在任何紧急情况发生时立即电梯电力检测及安全降落操作◎V3F技术能适应可变电压及可变频率，可靠的供应电力给电梯◎符合控制电路设计◎复合式机械设计以节省空间◎体积小, 重量轻, 容易安装，操作安全◎超载管理第三章安装接线安装注意事项1、放置本设备的区域需有良好通风，远离水、可燃性气体、腐蚀剂等危险物品，安装环境应符合产品规格要求。

电梯应急救援说明书一、电梯停电关人放人预案1、在突然停电或电梯因意外故障不能运行时，应确认电梯里无乘客；2、在确认电梯轿厢里有乘客之后，值班人员应及时与电梯中的乘客保持联系，使乘客务必保持镇静；同时，至少3人，其中至少有1名持证人员尽可能迅速赶到机房。

3、在机房内，首先应关闭电梯总电源，然后根据平层标识判断电梯轿厢所处的位置；4、在机房内手动盘车放人前，应确认电梯的主电源开关已关闭，参照紧急救援装置操作说明在电机尾端装上盘车轮，至少一人用手扶住盘车车轮，然后在用松闸扳手松开报闸，手动缓慢盘车，根据平层标识使电梯轿厢缓慢升（降）到就近的平层位置后，松开松闸扳手。

5、在电梯轿厢平层的楼层，救援人员用三角钥匙打开厅门，拉开轿门，放出轿厢里的乘客。

6、若是因故障停机，保持电梯主电源关闭，待电梯维保公司的维修作业人员到现场后在处理。

二、机房失火救援方案1、在发现电梯机房失火后，救援人员应迅速赶到机房，关闭机房内所有电气开关；2、用干粉灭火器或电气专用灭火器，禁止使用其他类型的灭火设施，以免损害电气元件。

3、在灭火之后，应调查起火原因；4、电梯公司持证维修人员对控制柜内进行清理，检查电气元件，确认所有元件正常后，再启动电梯进行调试运行。

三、井道底坑进水1、在发现井道（底坑）进水，应及时关闭电梯主电源开关，使电梯停止运行，待持证维修人员到现场后处理。

2、若可能，电梯使用单位应及时排除底坑积水，打开最底层的厅门并做好危险品防护措施，使井道能及时得到通风。

3、维修人员到现场后，首先到轿顶，清理轿顶积水，吹干轿顶控制柜及其它电气元件，检查轿顶线路，若有损坏，应修复。

4、在到底坑，检查底坑中各种电气开关及操作盒的完好性，若有进水或打湿，应吹干后再检查，如有损坏应修复。

5、电梯使用单位应调查出事原因，采取相应措施，以防止发生类似的事件。

四、电梯机房钥匙（三角钥匙）保管制度1、电梯机房钥匙及三角钥匙应由持证人员专人负责保管。
