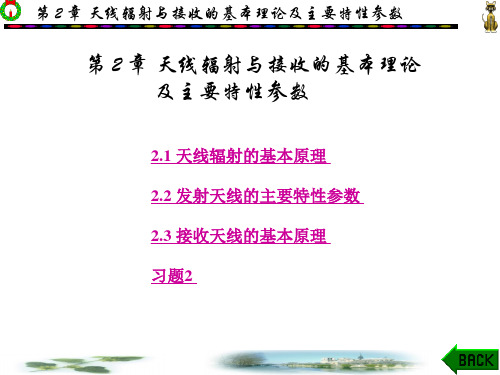

第 2 章 天线辐射与接收的基本理论及主要特性参数 ＝0 °
E面 9 0° 9 0°
z
1 80 ° (a) 9 0° H面 |E| (b)
＝0 °
0
π 2
π
3π 2
2π

(c)
(d)
图 2-3 电基本振子的方向图 (a) 方向图的立体模型; (b) E面方向图; (c) H面方向图; (d) E面直角坐标方向图
磁场以及场与源之间交换，而没有能量向外辐射，所以近区场
也称为感应场。
第 2 章 天线辐射与接收的基本理论及主要特性参数
2． 远区场
对于天线来说，有实用意义的是远区场，或称辐射场。当 βr<<1 时，r>>λ/2π，电磁场主要由r-1项决定，r-2和r-3项可忽略。 由式(2 - 1-1）可得式(2- 1-3）:
第 2 章 天线辐射与接收的基本理论及主要特性参数
（3） 辐射场的强度与距离成反比，即随着距离的增大，辐
射场减小。这是因为辐射场是以球面波的形式向外扩散的，当 距离增大时，辐射能量分布到以r为半径的更大的球面面积上。 （4） 电基本振子在远区的辐射场是有方向性的，其场强的 大小与函数sinθ成正比。 在θ=0°和180°方向上，即在振子轴 的方向上辐射为零，而在通过振子中心并垂直于振子轴的方向 上，即θ=90°方向上辐射最强。
(2- 1-5）
第 2 章 天线辐射与接收的基本理论及主要特性参数
2.2 发射天线的主要特性参数
2.2.1 天线的方向特性及方向图 天线辐射或接收无线电波时，一般具有方向性，即天线所 产生的辐射场的强度在离天线等距离的空间各点，随着方向的

天线技术.ppt

5.1.4 多天线系统的应用
多种移动通信系统均采用了多天线系统：
LTE WIFI WCDMA、HSPA+ GSM、CDMA、PHS
© ZTE Corporation. All rights reserved
第一节 点对点的无线通信
5.1.4 多天线系统的应用
LTE天线照片
© ZTE Corporation. All rights reserved
第一节点对点的无线通信
随着无线通信技术的快速发展，频谱资源的严重不足 已经日益成为无线通信事业发展的瓶颈。
影响无线通信中信息传输可靠性的主要障碍： A. 多径效应引起的时延展宽 B. 信道时变性引起的频谱展宽 C. 空间相关引起的角度展宽
多天线技术通过对发射与接收信号的空域和时域上的 处理，能提高系统的容量和质量。
© ZTE Corporation. All rights reserved
第一节 点对点的无线通信
5.1.3 多天线系统的特点 多天线系统的优点：
提升信号的强度 提升信号的稳定性 提高频谱利用率
© ZTE Corporation. All rights reserved
第一节 点对点的无线通信
MUMIMO
MIMO
第一节 点对点的无线通信
5.1.2 什么是多天线系统 上行多天线技术
上行传输天线选择(TSTD) MU-MIMO
下行多天线技术
传输分集：SFBC, SFBC+FSTD，闭环Rank1预编码 空间复用：开环空间复用，闭环空间复用以及MU-MIMO 波束赋形
© Corporation. All rights reserved
罗塞塔石碑
© ZTE Corporation. All rights reserved

天线技术 课件(西电第二版)第4章


2! x
4!
6!

x
du x

1 5

0
3!
5!
第 3 章 对称天线、折合天线和单极天线
3． 对称天线的输入阻抗
1） 特性阻抗 由传输线理论知，平行均匀双导线传输线的特性阻抗沿线 是不变化的， 它的值为
Z 0 120 ln D a
式中: D为两导线间距；a为导线半径。而对称振子两臂上对应 线段之间的距离是变化的，如图 3-7所示，因而其特性阻抗沿线

[cos( l cos ) cos( l )] sin
2
d
(3- 1-15)
0
积分过程很复杂，结果如下： RΣ=30［2(C+ln(2βl)-Ci(2)βl)+sin2βl(Si(4)βl-2Si(2)βl) +cos2βl(C+ln(βl)+Ci(4)βl-2Ci(2)βl)］
F ( , ) cos( l cos ) cos( l ) sin
第 3 章 对称天线、折合天线和单极天线 方向性函数F（θ，φ）不含φ，这表明对称振子的辐射场与φ 无关，也就是说对称振子在与它垂直的平面（H面时，方向图是一个圆，且与天线
另 外 ， 由 图 3-4 可 以 看 出 ， 对 远 区 场 而 言 ， 可 以 认 为
θ1=θ2=θ0，并假设它等于θ，则有
r1=r0-z cosθ 上臂(z>0)
r2=r0+z cosθ 下臂(z<0) 所以式(3- 1-5）可写成
E j 60 I m r0 e
j r0
(3- 1-6)
式中: C=0.5772为欧拉常数； Ci(x)和Si(x)分别为余弦积分和正弦

天线技术 考点(西电许雪梅第二版)

天线：辐射和接收无线电波的装置无线传播的类型：视距传播，空间波传播，地面波传播电基本振子：一段载有高频电流的短导线，长度远小于波长近区场：感应场，不能传播能量；远区场：辐射场，传播能量方向性函数：F（θ，σ）=F（θ）=SINθ主瓣宽度：场强降至最大场强值的1∕√2=0.707时的两个方向间的夹角方向性系数：表明天线在空间集中辐射能力天线效率：天线辐射功率PΣ与输入到天线的总功率Pi之比，记为ηA增益：又称增益系数，在输入功率相等（Pi=Pi0）的条件下，天线在最大辐射方向上某点的功率密度和理想的无方向性天线在同一点处的功率密度（或场强振幅的平方值）之比增益系数：是综合衡量天线能量转换和方向特性的参数，是方向系数与天线效率的积提高天线增益：提高辐射电阻、降低损耗电阻输入阻抗：加在天线输入端的高频电压与输入端电流之比（要使天线效率高，就必须使天线与馈线良好匹配，即天线的输入阻抗等于传输线的特性阻抗）极化特性：天线在最大辐射方向上电场矢量的方向随时间变化的规律极化的类别：线极化（垂直、水平），圆极化（左旋圆、右旋圆），椭圆极化对称天线：又称对称振子天线，结构是两个臂（在空间任意一点的辐射场强是电流元场强的叠加）折合天线两个特点：输入阻抗高；工作频带宽单极天线：只有一个臂提高单极天线效率的方法：提高辐射电阻（在顶端加容性负载、在底部加感性负载）；降低损耗电阻（在天线底部加辐射状地网）天线阵：将若干个相同的天线按一定规律排列组成的天线阵列系统天线阵的作用：增强天线的方向性，提高天线的增益系数两种特殊情况的均匀直线阵：边射式天线阵；端射式天线阵引线天线的组成结构：反射器>有源振子>引向器电视发射天线的特点：频率范围宽；覆盖面积大基站高增益全向天线位于小区中心；基站高增益定向天线位于小区顶点宽频带天线的条件：角度条件（天线形状只取决于角度，与尺寸无关）；终端效应弱；宽频带天线的分类：螺旋天线；对数周期天线（特点：天线的性能随工作频率作周期性变化；最大辐射方向：沿连接各振子中心的轴线指向短振子方向，是端射型）缝隙天线：在波导壁上开有缝隙，用来辐射或接收电磁波的天线微带天线的结构：辐射元（尺寸可与波长相比拟）；接地板；介质基片（厚度远小于波长）；用于100M——50G微带天线的馈电方式：用微带传输线馈电、用同轴线馈电面式天线：主体是其尺寸远大于工作波长的金属面状结构（具有强方向性）面试天线的分类：喇叭天线（最简单）；抛物面天线微波天线的结构：初级辐射器；辐射口面平面口面电尺寸越大，方向性越强，口面利用因数越大测试场地：高架天线测试场；斜天线测试场。

西安邮电学院天线与电波课件

天线与电波
电子工程学院 电信系微波技术教研室 常树茂 办公室：3号实验楼505室
课程的要求和说明
以讲义为主，重在结论。 教材：《天线与电波传播》，宋铮等，西电出版社 参考书1：《天线与电波》，周朝栋等，西电出版社 参考书2：《天线技术》，马汉炎，哈尔滨工业大学出版社 参考书3：《天线》，John D.Kraus著，章文勋译 ，电子工业出版
小电流环的辐射场
由此得到磁矩和磁流的表达形式为
qm
0 Is , I dqm 0 s dI m
l dt l
dt
这里l的方向与环面积矢量的方向一致。 小电流环的远区场表达式为
0 sI E sin e jkr 2 r 0 sI 0 H sin e jkr 2 r 0

学时： 32
考试形式：闭卷
第1章天线的基本理论
绪论 1.1 1.2 1.3 1.4 1.5 1.6 1.7
基本振子的辐射 发射天线的电参数 互易定理与接收天线的电参数 对称振子 天线阵的方向性 对称振子阵的阻抗特性 无限大理想导电反射面对天线电性能的影响
绪论
无线电发射机输出的射频信号功率，通过馈线（电缆）
天线的种类
按用途分：通信天线、 广播电视天线、雷达天线等; 按波长分： 长波天线、 中波天线、 短波天线、 超短波天 线和微波天线等； 按类型分: 线天线和面天线。线天线是由半径远小于波长的金 属导线构成, 主要用于长波、中波和短波波段; 面天线是由 尺寸大于波长的金属或介质面构成的, 主要用于微波波段, 超短波波段或两者兼用。 把天线和发射机或接收机连接起来的系统称为馈线系统。 馈线的形式随频率的不同而分为双导线传输线、同轴线传输线、 波导或微带线等。由于馈线系统和天线的联系十分紧密, 有时 把天线和馈线系统看成是一个部件, 统称为天线馈线系统, 简称天馈系统。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

可利用时，应设置专门的接地装置，从接闪器至接地装置采用
两根引下线，从不同的方位以最短的距离沿建筑物引下， 其接 地电阻应小于4 Ω。无论是新制作的接地线还是原建筑的接地 线， 接地电阻都应小于4 Ω。除天线应有良好的避雷接地外， 还应采取如下措施: ① 天线输出端应安装专用CATV保安器；
② 天线输出电缆应按接地要求接地； ③ 使用装有气体放电管
第 11 章 天线的安装与调试技术
第 11 章 天线的安装与调试技术
11.1 电视接收天线的安装 11.2 卫星地面接收天线的安装与调试技术 11.3 移动通信基站天线的安装与调试技术 习题10
第 11 章 天线的安装与调试技术
11.1 电视接收天线的安装
11.1.1 天线安装位置的选择 (1) 天线安装位置在朝向电视台方向上应无高大建筑或障碍 物阻挡， 最好选在障碍物顶端最高部位，如屋顶或山头上。 (2) 天线安装位置应远离干扰源， 如远离公路、 电力线和 电梯机房，并避开大型金属物等。天线安装位置应距前端机房
并调整天线的高低和左右方向的位置，并对正电视发射台的方
向。当测量到其最大接收信号电平时，记下此时天线的方位。
第 11 章 天线的安装与调试技术 （2） 用彩色电视监视器（或电视机）在接收天线馈线的输 出端直接观看接收的该频道信号质量，查看有否重影或其他干
扰。 若不太满意， 则再反复调整天线的方向，使重影、 干扰
天线馈电端与阻抗匹配器（或U型环）、馈线电缆、天线放大
器的连接应正确、牢固，接触良好，最好采用焊接，并做好 防水、 防锈蚀处理。
第 11 章 天线的安装与调试技术 2. 共用接收天线的调试 共用接收天线(也称开路接收天线)一般采用八木天线直接
接收来自电视发射台的电视信号。接收天线调试的目的就是尽
量提高系统信号源的质量， 即在不加天线放大器的情况下， 尽量提高接收天线的输出电平， 消除和减弱重影或各种干扰。 其调试方法如下： （1） 用场强仪实际测量某频道接收天线馈线的输出电平，
在天线基座位置不变的情况下，能够方便接收多颗卫星转发的
电视信号；又因为卫星都有寿命期，卫星寿命终止后，地面站 能方便地转向其他卫星。因此，要根据预选站址的地理经、纬
度，以及欲收卫星轨道位置的经度等数据， 计算出接收天线对
准这些卫星的相位方位角和仰角。 北半球地区的天线指向若以正南为基准，要求转向±80°、 仰角与天际线的夹角大于等于5° 范围内无高山、房屋、树林 和铁塔等障碍物。在天线指向卫星的方向上应开阔, 无遮挡。
为好。
第 11 章 天线的安装与调试技术
11.2 卫星地面接收天线的安装与调试技术
单偏置反射面 馈源及支撑系统
俯仰角调整机构
方位转动机构 立柱 可拆式底座 基础
图 11-1 卫星接收天线的结构图
第 11 章 天线的安装与调试技术 11.2.1 站址的选择 (1) 接收天线仰角和方位角的问题。 选择站址时总是希望能
高度。
第 11 章 天线的安装与调试技术 11.1.3 天线基础和竖杆的安装 天线基础应采用高强度的钢筋混凝土浇筑， 基础的尺寸 由工程设计确定，一般不小于600 mm×600 mm× 400 mm。 竖杆拉线地锚必须与建筑物连接牢固，不得将拉线固定
在屋面透气管、 水管、烟囱等构件上。拉线与竖杆角度一般
及快速反应保护二极管的天线放大器或频道放大器。
第 11 章 天线的安装与调试技术 2． 前端设备的防雷接地
如果在前端附近发生雷击，则会在机房内的金属机箱和外壳 上感应出高电压，危及设备及人身安全。前端设备的电源漏电也 会危及人员的安全。因此，对机房内的所有设备， 输入、 输出 电缆的屏蔽层，金属管道等都需要接地， 且不能与屋顶天线的 接地接在一起。设备接地与房屋避雷针接地及三相交流供电系统 的接地应在总接地处连接在一起。系统内的电气设备接地装置和 埋地金属管道应与防雷接地装置相连，不相连时两者的距离应大 于3 m。机房内接地母线表面应完整，并无明显锤痕以及残余焊 剂渣；铜带母线应光滑无毛刺。绝缘线的老化层不应有老化龟裂 现象。一些前端设备如调制器、接收机等没有过压保护，而只有 过流保护，一旦有雷击，往往会出现电源烧坏而保险不断的情况， 针对此种情况应在总电源处加装避雷器， 以更好地保护前端设 备。
及钢绞线应与电缆分线箱共用接地装置。埋设于空旷地区的地
下电缆，其屏蔽层和护套应每隔2 km左右接地一次，以防止感 应电的影响。
第 11 章 天线的安装与调试技术 （3） 电缆进入建筑物时，在靠近建筑物的地方，应将电缆 的外导电屏蔽层接地。架空电缆直接引入时，在入户处应增设
避雷器， 并将电缆外导体接到电气设备的各接地装置上。电缆
第 11 章 天线的安装与调试技术 2． 组合天线的调试 比较常见的是多副单频道天线集中装在一根天线竖杆或天 线铁塔上，此时应从上到下地按前述单副天线的调试步骤逐个 进行调试。调试中注意天线间距应满足规定的安装要求。 若调 试中多副天线相互间有影响，则要反复调整其方向和彼此间的 距离，直到电平提高、图像最佳时为止。 3． 接收天线的测量值达不到设计要求的处理
第 11 章 天线的安装与调试技术 (２) 选择站址时应尽可能避开风口， 防止天线在风力荷载 作用下损坏或颠覆。 (３) 站址应尽量避免电磁场的干扰。 查看附近有无微波站、 差转台、 雷达站、高压电线等，应尽量避开这些干扰源。 C 波段是与地面微波公用的频段，要注意防微波中继干扰，建站
前应做电磁干扰测试。
11.1．5 组合天ห้องสมุดไป่ตู้的安装与调试
1． 组合天线的安装 组合天线安装时一般应将高频道天线架设在上层，低频道天 线架设在下层。在弱场强区，则应将弱场强信号频道天线安装 在最高层(在避雷针之下)。 天线间水平距离应保持 3 m左右， 而垂直距离应在1～2 m之间。 组合式天线竖杆应在地面组装好后竖立固定。竖杆之间的连 接采用法兰盘连接，连接螺栓不应少于3只，规格应大于 M12×60 mm。竖杆组装调整好后，用Φ6以上的圆钢焊接于法兰 盘两侧，使其接触牢靠，不易锈蚀。将它与避雷针连通后能可 靠地起避雷作用。竖杆与避雷针等应涂上防锈漆，其基座应与 地线可靠焊接。
较近，一般不宜超过30 m。
第 11 章 天线的安装与调试技术 11.1.2 天线安装高度的确定 天线安装高度距离地面或屋顶不能小于一个波长，一般 应取高度为3 m以上。但也不宜太高，如果天线过高，一是 架设比较困难，易遭雷击，二是增加了馈线长度，会加大电
缆的衰耗。最好是通过不同的高度收测比较后， 确定其最佳
第 11 章 天线的安装与调试技术 1. 天线的安装
1 2 20 18 19 25 18 19 8 9 11 12 13 14 15 4 17 18 17 5 6 7 26
2 地基1 00 0×1 00 0×2 00 mm
1 20 cm装配示意图
26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 A-A 4 -1 4 6 5 4 3 2 1 160 序号 地脚螺栓M10×100 六角头螺栓 M8× 20 六角螺母M1 2 平垫圈 1 2 六角头螺栓 M12×80 六角头螺栓 M8× 90 六角头螺栓 M8× 50 六角螺母M8 平垫圈 8 六角头螺栓 M8× 16 六角螺母M6 平垫圈 6 六角头螺栓 M6× 16 Ku波段馈源(含圆矩过渡) 馈源夹(二) 馈源夹(一) 馈源支杆(底) 馈源支杆(侧2 ) 馈源支杆(侧1 ) 底座 方位套筒 仰角调节杆 调整块 托架 角钢 反射面 名 称 4套 1 3 2 1 4 7 12 17 9 2 2 2 1 1 1 1 1 1 1 1 1 1 1 2 1 数量 备 注
器鱼龙混杂，为了降低成本，有的甚至省去了防过压措施，如
输入/输出端无气体过压放电管，220 V供电的放大器电源端只 有过流保护，而无过压保护等。在选用干线器材时，应把防过 压保护作为一个重要的前提条件来考虑。 （6）CATV系统中的同轴电缆屏蔽网和架空支撑电缆用的镀 锌铁线都应有良好的接地。
第 11 章 天线的安装与调试技术
应为30°～45°，拉线间的夹角为120°等分安装。 在竖杆 上的固定点应低于最低层天线300 mm。安装时应使各根拉线 受力均匀。
第 11 章 天线的安装与调试技术
11.1.4 一般天线的安装与调试
1． 安装
天线应根据生产厂家的安装图例，在地面组装好后，才能
安装于竖杆合适位置上。各频道天线的组装应当平直、牢固。
线对准发射台， 测量其输出电平和观察该频道的图像质量正常
后， 即可紧固天线。 但视距内的“零点辐射区”应除外。 4. 复合天线或天线阵的调试 少数天线采用了复合天线或天线阵，此时应按生产厂家规定的
调整步骤对天线间距及互接进行调整，通过测量天线馈线的输
出电平来确定天线(阵)的增益是否升高。 一般增益提高后， 应 根据情况加装天线放大器对天线输出电平进行放大处理。
直接埋地引入时， 应在入户端将电缆金属外皮与接地装置相连。 （4） 不要直接在两建筑物屋顶之间敷设电缆，可将电缆沿 墙降至防雷保护区以内，并不得妨碍车辆的运行。吊线应作接 地处理。
第 11 章 天线的安装与调试技术 （5）系统中设备的输入/输出端应有气体放电保护管。220 V 供电的放大器的电源端应有过压保护装置。目前市面上的放大
第 11 章 天线的安装与调试技术 3． 干线和分配系统的防雷接地
（1） 敷设于空旷地区的地下电缆，当所在地区年雷暴天数
大于20天及土壤电阻大于100 Ω时，电缆的屏蔽层或金属护套应 每隔2 km左右接地一次。 （2） 架空电缆的屏蔽层及金属护套、钢绞吊线应每隔250 m 左右接地一次。在电缆分线箱处的架空电缆金属护套、屏蔽层
端，应把所有的接收天线，包括卫星接收天线的接地焊在一起。
接收天线的竖杆(架)上应装设避雷针，避雷针的高度应能满足 对天线设施的保护。安装独立的避雷针时，由于单根避雷针的
