第6章PAS(个人通信接入)系统6.2

第6章PAS(个人通信接入)系统6.2
广播控制信道（BCCH） 这是由基站向手机传输的下行单 向信道，传输的信息包括信道结 构系统信息等。
用于寻呼手机的 单向下行信道
寻呼信道（PCH） PAS 的 控 制 信 道 公共控制信道（CCH） 信令控制信道（SCC） 用户信道（UPCH） 传输控制信令信息 的双向信道
慢速联用控制信道（SACCH） 联用控制信道（ACCH） 快速联用控制信道（FACCH）
6.2

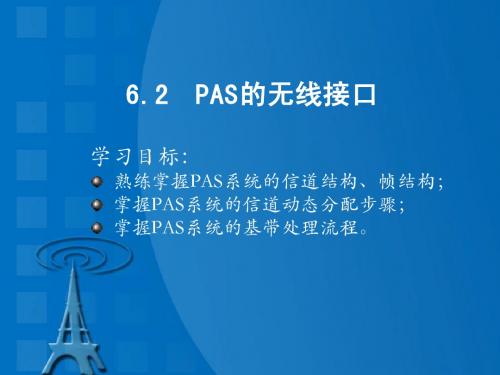

PAS的无线接口 PAS的无线接口
学习目标：
熟练掌握PAS系统的信道结构、帧结构； 掌握PAS系统的信道动态分配步骤； 掌握PAS系统的基带处理流程。
6.2
PAS的无线接口 PAS的无线接口
PAS的信道结构 PAS的帧结构 PAS的信道动态分配 PAS的基带处理
PAS的信道结构 6.2.1 PAS的信道结构
CRC利用增加循环码来对抗随机和突发的干 扰，以牺牲效率来提高传输的可靠性。ITቤተ መጻሕፍቲ ባይዱ-T有多 种CRC算法（8bit、12bit、16bit和32bit等），PAS 选用了16bit的CRC算法，其除数有17bit，表达式 1+X5+X12+X15。
（2）信道扰码和用户扰码
PAS利用扰码即一个伪随机序列与原始信息做 异或运算，来减少连1或连0的出现。 伪随机序列是利用某种算法生成的，因此接 收端可利用同样的算法生成该伪随机序列，再与 接收信息做异或运算以还原信息。 PAS系统中用了信道扰码和用户扰码。
（CAC） 公共接入信道
控制时隙
R SS 4 2
CAC 62
UW 32
CAC 108
CRC G 16 16
240 bits/625µs
3.PAS的帧结构 3.PAS的帧结构

精选6SS7信令网gnd

精选6SS7信令网gnd
Page 11
共路信令系统的特大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。可见信令容量十分有限。应用范围广泛，可支持ISDN、移动通信、智能网等业务信令网与通信网分离，便于维护和管理可方便地扩充新的信令规范，适应未知业务发展
直联与准直联方式
直连方式
准直连方式
话路
信令链路
信令点之间传递信令消息的最小单位，以数字编码的形式构成。信令单元的长度是可变的。 由多个8bit组成，插在PCM系统的某一个时隙中传输。
Page 25
信令单元
信令系统分类和特点No.7信令基本术语No.7信令系统的功能级我国No.7信令网的结构
Page 26
Page 33
七号信令系统的功能级结构-SCCP
信令连接控制部分SCCP
TCAP是No.7信令系统为各种通信网络业务提供的接口，如移动业务、智能业务等。TCAP为这些网络业务的应用提供信息请求、响应等对话能力。TCAP是一种公共的规范，与具体应用无关。具体应用部分通过TCAP提供的接口实现消息传递。如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务。TCAP在于提供了一个标准的消息封装机制。MAP、CAP等不同的应用对应于TCAP消息中不同的成份。
Page 22
信令点编码
信令点标识
分信令区编码
主信令区编码
国家信令网编码采用24位信令点编码
8bit
8bit
8bit
源信令点(OSP)：生成信令消息的信令点。源信令点编码(OPC)目的信令点(DSP)：信令消息发往的信令点。目的信令点编码(DPC)源信令点编码(OPC)目的信令点编码(DPC)

现代交换原理与通信网技术部分课后习题答案

现代交换原理与通信网技术部分课后习题答案

文档说明：本文档只有现代交换与通信技术课后习题的部分答案，所以仅供参考，并且只有前七章的哦，可用于考试复习。

第一章1.在通信网中为什么要引入交换功能?为实现多个终端之间的通信,引入交换节点.各个用户终端不在是两两互连 , 而是分别精油一条通信线路连接到交换节点上,在通信网中,交换就是通信的源和目的终端之间建立通信信道,实现通信信息传送的过程引入交换节点后, 用户终端只需要一对线与交换机相连,接生线路投资,组网灵活.2.构成通信网的三要素是:交换设备. 传输设备 , 用户终端.3.目前通信网中存在的交换方式有哪几种?分别属于哪种传送模式?电路交换.多速率电路交换.快速电路交换. 分组交换.帧交换. 帧中继.ATM交换.IP交换.光交换.软交换.电路交换. 多速率电路交换 .快速电路交换. 属于电路传送模式, 分组交换 .帧交换. 帧中继/属于分组传送模式 ATM交换属于异步传送模式4.电路传送模式.分组传送模式,和异步传送模式的特点是什么?(1)信息传送的最小单元是时隙(2)面向连接的工作方式(3)同步时分复用(4)信息传送无差错控制(5)信息具有透明性(6)基于呼叫损失的流量控制分组特点: (1)面向连接的工作方式的特点(2)无连接的工作方式特点(3)统计时分复用(4)信息传送有差错控制(5)信息传送不具有透明性(6)基于呼叫延迟的流量控制异步传送特点: (1)固定长度单元的信元和简化的信头(2)采用了异步时分复用方式(3)采用了面向连接的工作方式5.电路交换. 分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式,它们有何异同?相同点:都具有连接建立数据传送和链路拆除三个阶段. 不同; 电路交换的面向连接的工作方式是一条物理连接通路.而虚电路方式以及ATM交换方式都属于逻辑连接.6.同步时分复用和异步时分复用的特点是什么?同步时分复用的基本原理是把时间划分为等长的基本单位,一般称为帧,没帧再划分为更小单位叫时隙.对每一条同步时分复用的告诉数字信道,采用这种时间分割的方法.依据数字信号在每一帧的时间位置来确定它是第几路子信道.这些子信道又可以称为位置化信道.通过时间位置来识别每路信道异步时分复用是采用动态分配带宽的,各路通信按需使用. 异步时分复用将时间划分为等长的时间片,用于传送固定长度的信元.异步时分是依据信头标志来区别哪路通信信元，而不是靠时间位置来识别。

现代交换技术重点整理

现代交换技术重点整理

第1章：绪论交换的基本概念，通信网的三要素：终端设备传输系统交换系统数据通信和话音通信的区别：1，通信对象不同，数据通信实现的是计算机和计算机之间，以及人与计算机之间的通信，而话音通信实现的是人与人之间的通信。

2，传输可靠性不同，数据通信要求更高，话音相对较小3，通信的平均持续时间和通信建立响应不同，数据通信持续时间要短，建立连接的时间也短。

话音通信过程相反。

4，通信过程中信息业务量特性不同电路交换和分组交换的优缺点电路交换的主要优点：1，信息传输时延小，对一次连续而言，传输时延固定不变。

2，信息的传输效率比较高3，信息的编码方法和信息格式有通信双方协调，不受网络的限制缺点：1，电路的连续时间较长，当传输较短信息时，通信通道建立的时间可能大于通信时间，网络利用率低2，电路利用低3，通信双方在信息传输，编码格式，同步方式，通信协议等方面要完全兼容，限制了各种不同速率，不同代码格式，不同通信协议的用户终端的互通4，有呼损，可能出现由于对方用户终端设备忙或交换网负载过重而呼叫不通第2章：交换单元与交换网络1）连接的三种表示形式（函数表示形式，排列表示形式，图像表示形式）及它们间的相互转换2）T、S接线器及TST网络的工作原理3）Clos无阻塞网络基本结构和条件Clos网络结构：两边各有r个对称的m*n矩形交换单元，中间是m个r*r 的正方型交换单元。

每个交换单元都与下一级的各个交换单元有连接且仅有一条连接。

m,n,r是整数决定了交换单元的容量，称为网络参数记作C（m,n,r）三级clos网络无阻塞的条件：m>=2n-1.4）Banyan网的构成方法、自由选路的概念以及阻塞情况判断第3章：电路交换技术及接口电路电路交换呼叫接续过程：三个阶段：1，呼叫建立2，消息传输3，话终释放电路交换系统的基本功能：连接、信令、终端接口、控制功能。

模拟用户接口的七大功能：能对7个基本功能做简单解释。

1、馈电：所有连接在交换机上的电话分机用户，都由交换机向其馈电。

移动通信(第六版)(章坚武)课件章 (6)

移动通信(第六版)(章坚武)课件章 (6)
毫瓦以下， CDMA系统发射功率最高只有200毫瓦， 普通通话 功率可控制在零点几毫瓦，其辐射作用可以忽略不计， 对人 体健康没有不良影响。手机发射功率的降低，将延长手机的通 话时间，意味着电池、 话机的寿命长了，对环境起到了保护 作用，故称之为“绿色手机”。
第6章 CDMA数字蜂窝移动通信系统
8 . 保密性强， 通话不会被窃听 CDMA信号的扰频方式提供了高度的保密性，要窃听通
第6章 CDMA数字蜂窝移动通信系统
第6章 CDMA数字蜂窝移动通信系统
6.1 引言 6.2 CDMA空中接口协议层 6.3 CDMA前向信道 6.4 CDMA反向信道 6.5 功率控制 6.6 Rake接收机 6.7 CDMA 系统的容量 6.8 CDMA登记 6.9 CDMA切换过程
第6章 CDMA数字蜂窝移动通信系统
第6章 CDMA数字蜂窝移动通信系统 图6－5和图6－6分别给出了速率1和速率2的前向/反向
业务信道帧结构。
图6-5 速率1的前向/反向业务信道帧结构
第6章 CDMA数字蜂窝移动通信系统 图6-6 速率2的前向/反向业务信道帧结构
第6章 CDMA数字蜂窝移动通信系统
从声码器得到的信息为每帧20ms。速率1声码器的全速 (9600b/s)输出速率为8.6kb/s, 每20ms编码为172bit。帧质量 指示F(循环冗余码校验,CRC)与编码尾比特 T(8bit)加在 声码 器输出的信息比特之后。帧质量指示的作用有两个:一是允许 接收机在所有172bit上计 算了CRC后,确定是否有帧发生错误; 二是帮助确定接收帧的数据速率。9600b/s帧是每20 ms有 192bit(即172+12+8bit)被传输而产生的。其中,12bit为帧质 量指示,8bit为编 码尾比特。同样的过程产生在4800b/s帧上。 2400b/s和1200b/s帧没有帧质量指示的比 特字段,这是因为这 些帧的相对抗误码性能较强,且发送的大多数信息是背景噪声。

WCDMA基本信令流程

WCDMA基本信令流程

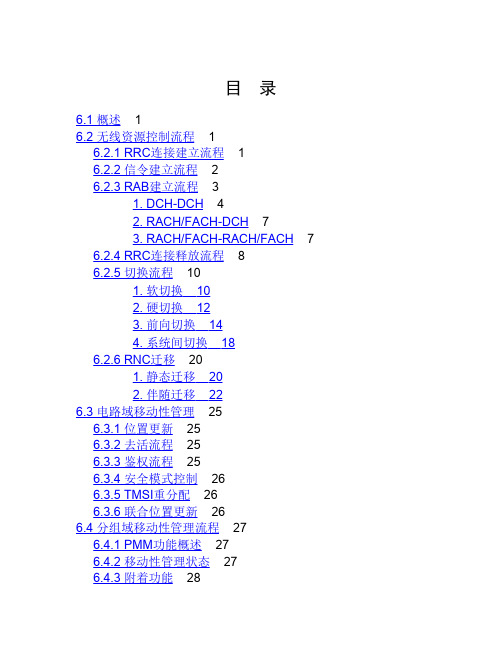

目 录6.1 概述 16.2 无线资源控制流程 16.2.1 RRC连接建立流程 16.2.2 信令建立流程 26.2.3 RAB建立流程 31. DCH-DCH 42. RACH/FACH-DCH 73. RACH/FACH-RACH/FACH 76.2.4 RRC连接释放流程 86.2.5 切换流程 101. 软切换 102. 硬切换 123. 前向切换 144. 系统间切换 186.2.6 RNC迁移 201. 静态迁移 202. 伴随迁移 226.3 电路域移动性管理 256.3.1 位置更新 256.3.2 去活流程 256.3.3 鉴权流程 256.3.4 安全模式控制 266.3.5 TMSI重分配 266.3.6 联合位置更新 266.4 分组域移动性管理流程 276.4.1 PMM功能概述 276.4.2 移动性管理状态 276.4.3 附着功能 286.4.4 分离功能 286.4.5 业务服务功能 286.4.6 路由区更新 296.4.7 重定位功能 296.4.8 用户管理功能 296.4.9 类标处理 296.4.10 安全流程 296.5 呼叫控制 296.5.1 呼叫建立流程 291. 移动台主叫 292. 移动台被叫 306.5.2 RAB流程 321. RAB管理功能 322. RAB接入控制 323. RAB指配流程 324. RAB建立流程 335. RAB释放流程 336. RAB修改流程 346.5.3 寻呼流程 362. 寻呼过程 363. UE在RRC 空闲状态的寻呼过程 374. UE在RRC RRC连接状态下的寻呼过程 376.5.4 呼叫释放过程 386.6 分组域会话管理流程 396.6.1 SM基本概念 396.6.2 与SM相关的功能实体 391. RAB管理 392. 隧道管理 403. PDP CONTEXT管理 406.6.3 PDP Context激活功能 411. MS发起的PDP Context激活 422. 二次激活 423. 网络发起的PDP Context激活 436.6.4 PDP Context修改功能 442. MS发起的PDP Context修改 453. GGSN发起的PDP Context修改 464. IU/RAB释放引起的PDP Context修改 476.6.5 PDP Context去激活功能 471. MS发起的PDP Context去激活 472. SGSN发起的PDP Context去激活 483. GGSN发起的PDP Context去激活 496.6.6 保留过程和RAB重建 491. MS发起Service request进行RAB重建 492. SGSN发起Service Request过程进行RAB重建 506.6.7 Mobile IP支持 51第6章 WCDMA基本信令流程6.1 概述WCDMA系统中，移动台从开机开始，通过各种的信令流程完成网络登录、电路呼叫、分组会话、位置管理、安全管理等行为。

第六章基本信令流程


当UE开机后，首先应该选择一个PLMN。当选中了一个PLMN后，就开始选 择属于这个PLMN的小区。当找到这样的一个小区后，从系统信息（广播） 中就可以知道临近小区（neighboring cell）的信息，这样，UE就可以在所有 这些小区中选择一个信号最好的小区，驻留下来。紧接着，UE就会发起位置 登记过程（attach or location update）。成功后，UE就成功的驻留在这个小区 中了。驻留的作用有4个：

在上行和下行给UE分配了一个专用物理信道 根据UE当前的活动集可以知道UE所在的小区 UE可以使用专用传输信道、 下行/上行共享传输信道或这些传输信道的组 合
UE进入CELL_DCH状态有如下2种方法： 1） UE在空闲模式下，RRC连接建立在专用行道上，因此UE从空闲模式进 入CELL_DCH状态； 2） UE处于CELL_FACH状态下使用公共传输信道，通过信道切换后使用专 用传输信道，UE从CELL_FACH状态进入到CELL_DCH状态。 FACH : Forward Access Channel前向接入信道
在 CELL_FACH 状态下，如果数据业务在一段时间里未被激活， UE 将进入 CELL_PCH状态，以减少功率的损耗。并且，当UE暂时脱离CELL_PCH状态 执行小区更新，更新完成后，如果UE和网络侧均无数据传输需求，它将返回 CELL_PCH。 UTRA: UTMS陆地无线接入 3. CELL_PCH 状态 PCH: Paging Channel 寻呼信道 CELL_PCH状态具有如下特征：

使UE可以接受PLMN广播的系统信息。

可以在小区内发起随机接入过程。 可以接收网络的寻呼。

可以接收小区广播业务。
当UE驻留在小区中，并登记成功后，随着UE的移动，当前小区和临近小区 的信号强度都在不断变化。UE就要选择一个最合适的小区，这就是小区重选 过程。这个最合适的小区不一定是当前信号最好的小区，为什么呢？因为， 比如UE处在一个小区的边缘，又在这两个小区之间来回走，恰好这两个小区 又是属于不同的LA或者RA。这样，UE就要不停的发起位置更新，即浪费了 网络资源，又浪费的UE的能量。因此，在所有小区中重选哪个小区是有一定 规则的，这个规则会在节xxx中详细描述。 当UE重选小区，选择了另外一个小区后，发现这个小区属于另外一个LA 或 者RA ，UE 就要发起位置更新过程，使网络获得最新的UE 的位置信息。 UE 是 如 何 知 道 LA 或 者 RA 变 化 了 呢 ？ 在 系 统 广 播 信 息 中 的 SIB1 中 有 ： CN common GSM-MAP NAS system information和CN domain system information。 CN common GSM-MAP NAS system information中的内容是：

移动通信技术——第6章 WCDMA移动通信系统


6.3 UTRAN接口协议模型
1．UMTS分层结构
从功能方面考虑，UMTS分为接入层（AS） 和非接入层（NAS）两大部分，两者之间的接口 称为业务接入点（SAP），如图6-9所示，图中各 业务接入点（SAP）用椭圆来表示。
图6-9 UMTS分层结构
2．UTRAN接口协议模型
UTRAN接口通用协议模型如图6-10 所示。 接口协议分为两层二平面。
R4核心网电路域变化的实体功能介绍如下。 ① MSC服务器（MSC Server）。MSC Server用 来处理信令，独立于承载协议。它主要由MSC的 呼叫控制和移动控制单元组成，负责完成CS域的 呼叫、媒体网关管理、移动性管理、认证、资源 分配、计费等功能，还包括R4版本核心网电路域 提供的其他业务。
7．同步方式
WCDMA不同基站间可选择同步和 异步两种方式。
8．可变数据速率
WCDMA系统支持各种可变的用户 数据速率，适应多种速率的传输，可灵 活地提供多种业务，并根据不同的业务 质量和业务速率分配不同的资源。
在每个10ms期间，用户数据速率是 恒定的，然而这些用户之间的数据容量 帧与帧之间是可变的。
（4）UTRAN接口与协议
UTRAN接口均为开放的、标准接口，不 同厂家的设备可以很容易地互连互通。 UTRAN接口和协议如表6-1所示。
表6-1
接口名称 Iu Iur
UTRAN接口和协议
接口位置 CN-UTRAN RNC-RNC 协 议 RANAP RNSAP
Iub
Uu
RNC-Node B
Node B-UE
WCDMA网络架构是在GSM/GPRS网 络基础上发展而来的。 在GSM核心网家族中，GSM系统提供 语音和基本的数据服务，GPRS或EDGE可 以提供更高速率的数据服务。 从技术演进的角度来看，下一代就是 WCDMA。 图6-1所示为从GSM到WCDMA的演 进示意图。

六章SS7-7号信令系统

CBA：用来识别地理区域或一个特定区 域的网络中的信令点
移动通信
电子工程系 李明
32
NML 3 bits
KJIHGFED 8 bits
CBA 3 bits
Signalling Area Network Code (SANC)
SP ID
International Signalling Point Code (ISPC)
－ F 链 路 ： 连 接 两 个 信 令 终 端 结 点 (SCP 或
SSP)
移动通信
电子工程系 李明
25
图６－６ SS7信令链路示意图
５.分类：
－无级信令网
未使用STP的信令网。
在无级网中信令点间都采用直联方式，所有的信 令点均处于同一等级级别。
－分级信令网
使用了STP的信令网。
移动通信
重要特点：每个信令点发出的信令消息一般需要 经过一级或n级STP的转接。只有当信令点之间的 信令业务量足够大时，才设置直达信令链路，以
➢呼叫建立时间大为缩短
➢具有提供大量信令的潜力，便于增加新的网络管
理信令和维护信令，适应各种新业务的需求
➢信令以统一格式的消息信令单元形式传送
➢信令与话音分开通道传送，分开交换(带外信令)
➢信令设备经济合理
➢利于向综合业务数字网过渡
移动通信
电子工程系 李明
7
接续网络
通话电路
话路群
交换网络呼 叫处理机
便使信令消息快速传递并减少信令转接负荷。
电子工程系 李明
27
➢影响信令网分级的因素
－信令网要容纳的信令点数量
－STP可以连接的最大信令链数及工作负荷 能力(单位时间内可以处理的最大消息信元 单位数量)

现代交换原理与通信网技术卞丽部分课后习题答案

第一章1. 在通信网中为什么要引入交换功能?为实现多个终端之间的通信,引入交换节点.各个用户终端不在是两两互连 , 而是分别精油一条通信线路连接到交换节点上,在通信网中,交换就是通信的源和目的终端之间建立通信信道,实现通信信息传送的过程引入交换节点后, 用户终端只需要一对线与交换机相连,接生线路投资,组网灵活.2. 构成通信网的三要素是:交换设备. 传输设备 , 用户终端.3. 目前通信网中存在的交换方式有哪几种?分别属于哪种传送模式?电路交换.多速率电路交换.快速电路交换.分组交换.帧交换.帧中继.ATM交换.IP交换.光交换.软交换. 电路交换. 多速率电路交换 .快速电路交换. 属于电路传送模式, 分组交换 .帧交换. 帧中继/属于分组传送模式ATM交换属于异步传送模式4.电路传送模式.分组传送模式,和异步传送模式的特点是什么?(1)信息传送的最小单元是时隙(2)面向连接的工作方式(3)同步时分复用(4)信息传送无差错控制(5)信息具有透明性(6)基于呼叫损失的流量控制分组特点: (1)面向连接的工作方式的特点(2)无连接的工作方式特点(3)统计时分复用(4)信息传送有差错控制(5)信息传送不具有透明性(6)基于呼叫延迟的流量控制异步传送特点: (1)固定长度单元的信元和简化的信头(2)采用了异步时分复用方式(3)采用了面向连接的工作方式5.电路交换.分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式，它们有何异同？相同点:都具有连接建立数据传送和链路拆除三个阶段. 不同; 电路交换的面向连接的工作方式是一条物理连接通路.而虚电路方式以及ATM交换方式都属于逻辑连接.6.同步时分复用和异步时分复用的特点是什么？同步时分复用的基本原理是把时间划分为等长的基本单位,一般称为帧,没帧再划分为更小单位叫时隙.对每一条同步时分复用的告诉数字信道,采用这种时间分割的方法.依据数字信号在每一帧的时间位置来确定它是第几路子信道.这些子信道又可以称为位置化信道.通过时间位置来识别每路信道异步时分复用是采用动态分配带宽的,各路通信按需使用. 异步时分复用将时间划分为等长的时间片,用于传送固定长度的信元.异步时分是依据信头标志X.Y.Z.来区别哪路通信信元，而不是靠时间位置来识别。
