提高混凝土剪力墙内配电箱预埋一次合格率

汉沽管理区2014年棚户区改造项目提高配电箱预埋浇筑一次成型的合格率QC小组成果报告一、工程概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX本工程为剪力墙结构，地上六层，地下一层。

建筑面积为64061.2平方米，建筑高度为19.5米。

共计14栋。

总造价为12688.87万元。

工期为2016年11月1号至2018年10月31日。

二、小组概况提高配电箱预埋浇筑一次成型的合格率QC小组属现场型，是为提高汉沽管理区2014年棚户区改造项目配电箱浇筑的合格率而组建的。

由于本项目设计国计民生的改造项目，分公司很注重其质量的把控。

基于公司的重视，本小组主要成员由分公司、项目部、班组的技术人员及关心鼓励员工创新的领导组成，各成员技术管理能力过硬，经验比较丰富，并且都是怀着很高的热情来完成本小组工作。

本次课题活动时间为2017年4月至2017年8月，为了达到提高配电箱浇筑合格率的目标，我们积极开展了QC小组的各项活动，并达到了预期的目标。

小组名称保护配电系统QC小组课题名称提高配电箱浇筑一次成型的合格率小组类型现场型小组人数10 TQC教育人均36小时组建时间2017年4月小组注册时间2017年4月活动时间2017年4月至2017年8月小组注册号HBJS-TS-201702小组成员简介序号姓名性别年龄职务职称文化程度小组职务1 男工程师大专组长2 男工程师本科副组长3 女工程师本科组员4 男工程师本科组员5 男工程师本科组员6 男助工本科组员7 男助工本科组员8 男助工本科组员9 男电工大专组员10 男电工大专组员三、选择课题理由一：本工程位于唐山市汉沽管理区，位置与天津接壤。

由于汉沽管理区的开发刚刚起步，而本项目也是在汉沽管理区的第一个项目，更是设计到老百姓搬迁进新房安居乐业的项目。

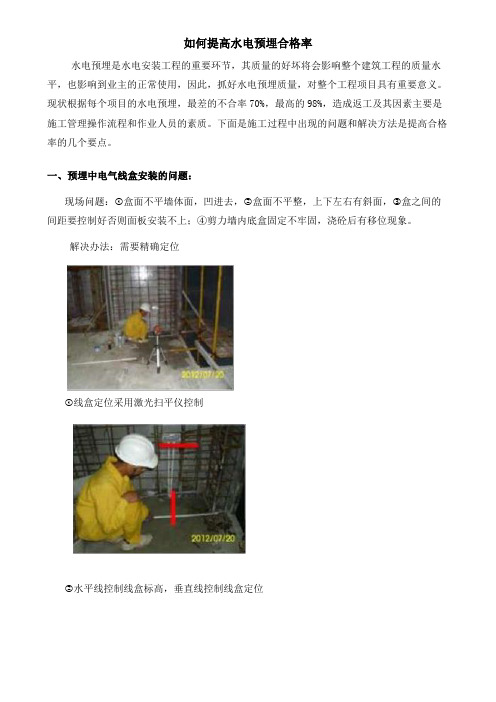

如何提高水电预埋合格率水电预埋是水电安装工程的重要环节，其质量的好坏将会影响整个建筑工程的质量水平，也影响到业主的正常使用，因此，抓好水电预埋质量，对整个工程项目具有重要意义。

现状根据每个项目的水电预埋，最差的不合率70%，最高的98%，造成返工及其因素主要是施工管理操作流程和作业人员的素质。

下面是施工过程中出现的问题和解决方法是提高合格率的几个要点。

一、预埋中电气线盒安装的问题：现场问题：①盒面不平墙体面，凹进去，②盒面不平整，上下左右有斜面，③盒之间的间距要控制好否则面板安装不上；④剪力墙内底盒固定不牢固，浇砼后有移位现象。

解决办法：需要精确定位①线盒定位采用激光扫平仪控制②水平线控制线盒标高，垂直线控制线盒定位线盒定位后在柱筋上固定，控制发生上下左右偏移④单侧封模后调整线盒贴至模板面⑤线盒采用铁丝绑扎收紧，控制线盒面与模板面不产生缝隙⑥模板上沿线盒外轮廓钻小孔，以便穿过铁丝收紧⑦拆模后线盒效果，可实现线盒面平墙平，响应剪力墙不抹灰工艺二、预埋中电箱安装问题：现场问题：①电箱面不平墙体面，凹进去、面不平整，上下左右有斜面②箱体与线管连接没用杯梳配件连接.③用钢筋焊接固定箱体时，烧穿破坏箱体等问题。

解决办法：电箱安装支架辅助固定：为了电箱浇砼后不变形，电箱内安装可拆支撑固定；②解决电箱拆模后不平墙体面，凹进去，电箱固定后，在钢筋支撑后套PVC管，电箱面加PVC管的距离小于砼墙5mm。

③电箱定位采用激光水平仪控制电箱标高和定位，并在柱筋上固定，控制发生上下左右偏移。

以上是固定电箱，也可用于固定等电位箱的方法。

三、预埋中线管安装问题：问题：线管预埋在梁下偏位，露在墙体外。

解决办法：是现场跟土建施工员沟通，根据土建图纸理解墙体大小和位置对照，现场出现很多这种问题，这点很重要！在梁下开关管部位在铝模开孔时，要确保墙体尺寸正确方可开孔，孔比管大一点点即可，防止过大漏浆，下弯管不宜过长，要保证拆模方便又不损坏线管。

剪力墙内入户配电箱壳预埋施工要点分析摘要：剪力墙暗装配电箱壳体随主体结构一次预埋到位可以避免二次施工，节省大量人工，减少材料消耗，降低二次施工的质量风险。

但是在预埋施工中，容易出现箱壳跑位、变形、漏浆、污染等问题。

为避免这些问题出现，提高预埋一次成功率，文章从施工过程控制，工艺创新等方面，对箱壳随主体结构预埋的施工要点进行了分析。

关键词：配电箱壳体；预留预埋；过程管控；支撑架；封堵填充1工程概况郑州市某安置房工程总建筑面积18.59万平米，地上为六栋29层高层住宅，其中1#2#3#楼为住宅，4#5#6#为公寓，其中公寓楼入户配电箱设计为剪力墙暗装。

公寓结构层高为2.9m，入户配电箱设计型号为MA，配电箱编号TLX1S-12A，安装标高为距地1.8m，箱体尺寸：318*250*100mm，容量6kw。

2配电箱壳预埋容易出现的问题传统的配电箱壳预埋安装方法是在主体施工时，制作木框预留孔洞，待主体施工完毕后，拆除木框，安装箱体，修补洞口。

传统施工方法存在二次修整、箱壳边缘墙体开裂等弊端，浪费大量人工及材料。

采用箱壳随主体结构一次预埋到位的施工方法可以有效的避免上述问题，但如果施工过程控制不严格，也容易出现箱壳内部漏浆，箱壳偏差跑位、变形等质量缺陷。

为保证安装质量，需在关键工序中针对上述问题采取有效措施，加强过程管控。

3配电箱壳预埋施工流程安装准备工作→测量划线定位→初步安装预埋箱壳→钢筋限位固定→复核矫正→固定线管锁母→箱壳内部安装顶撑架→箱壳内部填充→箱壳外部周边加强筋加固→箱壳防漏封口→墙体封模→浇筑混凝土。

4配电箱壳预埋施工过程管控要点4.1箱壳位置固定控制4.1.1配电箱壳安装前需将箱体预留尺寸、位置、标高提供给土建翻样工，钢筋提前下料加工，剪力墙钢筋绑扎时就将箱壳洞口预留好，避免切割钢筋。

在箱壳安装前，应对土建钢筋预留洞口尺寸、标高、位置等进行检查复核，并在钢筋上弹出箱壳底标高控制线和安装中心线。

提高混凝土剪力墙内配电箱预埋一次合格率小组名称：精诚QC小组单位名称：山西西山金城建筑有限公司时间： 2012年2月4日发布人：曹鼎目录一、工程概况二、QC小组简介三、选题理由四、活动计划五、现状调查六、设定目标七、对目标的可行性分析八、分析原因九、要因确认十、制定对策十一、实施对策十二、检查效果十三、效益分析十四、制定巩固措施0十五、总结和下一步的打算一、工程概况工程名称西山金城建工新苑小区结构形式框架剪力墙结构建筑面积127595㎡容积率 4.18 建筑密度28.5%绿化率35% 底商面积17406㎡住宅面积11万㎡形成住宅1148套金城建工新苑地块总用地3.84公顷，规划建设31+2F底商住宅楼3栋、28+2F底商住宅楼2栋，其中公租房13600㎡（248套）。

安置对象为地块内回迁安置户和金城公司无房职工，兼顾一部分欲改善住房条件的有房职工。

一期工程预计2012年底主体封顶，二期工程2012年开工，预计2014年竣工，整个小区预计2015年底竣工。

整个工程设计户内配电箱2300多个，主体结构施工时预留的配电箱洞，在安装配电箱体时存在预埋位置不准确，箱体安装后补缝质量等相关问题影响着观感质量。

为此，为了进一步提高混凝土剪力墙内配电箱预埋一次合格率，我们成立了项目质量攻关QC小组。

二、ＱＣ小组简介小组名称精诚QC小组注册编号Xsjcjzsgs2012-课题类型攻关型建组时间2009.7 注册时间2012.6 课题名称提高混凝土剪力墙内配电箱预埋一次合格率活动时间2012.3----2012.12 活动次数20小组成员8人出勤率100%成员组成姓名性别年龄文化程度职称小组职务小组分工TQM教育时间田爱国男46 本科工程师组长全面协调120 姚玉山男52 中专助工副组长技术指导120李殿臣 男 53 中专 助工 副组长 技术指导 120 刘霜梅 女 45 本科 工程师 QC 诊断师 活动指导 150 白 鹏 男 27 本科 助工 组员 质量监督 100 李炳生 男 49 初中 初级 组员 数据统计 100 贾国强 男 23 本科 初级 组员 资料整理 80 曹 鼎 男 26 本科 初级 组员 材料协调 80制图人：白 鹏 审核人：姚玉山 日期：2012.3.15三、选题理由传统的配电箱施工工艺容易造成箱体周边接槎颜色不一、容易接槎部位空鼓裂缝、土建班组与水电安装班组也往往由于污染工作面和等待收口抹灰等相互影响，因此2012年确定活动课题为《提高混凝土剪力墙内配电箱预埋一次合格率》。

提高现浇结构墙体线盒预埋质量合格率QC小组名称：单位名称：发表人：时间：年月目录1. 工程概况 (3)2. QC小组简介 (3)3. 课题选择 (4)4. 现状调查 (4)5. 目标设定 (6)6. 原因分析 (7)7. 要因确认 (7)8. 制定对策 (16)9. 对策实施 (16)10. 效果检查 (20)11. 巩固措施及标准化 (22)12. 总结和下一步打算 (22)提高现浇结构墙体线盒预埋质量1.工程概况开发区产业园公寓项目建筑面积约20万平方米，地下2层，地上33层。

结构形式为钢筋混凝土剪力墙结构。

楼内设置有照明插座系统、消防报警系统、门禁对讲、网络、电视、电话等系统，需预埋预留的电管、电盒的工程量大。

结构墙体上的电盒预留随结构施工直接将盒子安装到位。

图12.QC表1 QC小组成员情况表制表人：王敬坤时间：2014年5月1日3.课题选择制表人：王敬坤时间：2014年5月10日经过QC小组成员从工程影响性要求、管理性要求、工期性要求、经济性要求四个方面综合评价分析后，最终确定此次QC活动的课题为：提高现浇结构墙体线盒预埋质量。

4.现状调查活动开始后，QC小组对10栋主楼标准层现浇结构墙体1920个线盒预埋质量问题进行了统计分析，结果如下：表3 10栋主楼现浇结构墙体线盒预埋质量问题统计表序号检查项目114# 116# 120# 121# 122#合计频数频率（%）累计频率（%）1 线盒出墙48 62 48 44 72 274 78 782 线盒移位8 12 7 12 14 53 15 933 管口堵塞 3 6 24 3 185 984 其他 1 2 1 2 1 7 2 100总计60 82 58 62 90 352 100 制表人：王敬坤时间：2014年5月16日由10栋主楼调查结果计算出墙体线盒预埋质量合格率为：（1920-352）/1920=81.7%根据调查表，本小组制定出线盒出墙不合格因素的质量缺陷排列图图2 墙体预埋线盒不合格因素的质量缺陷排列图制图人：王敬坤时间：2014年5月16日通过现场调查和缺陷排列图，我们发现线盒出墙缺陷总数的78%，亟待采取有效的质量活动进行改进、提高。
