冻干机控制系统简介

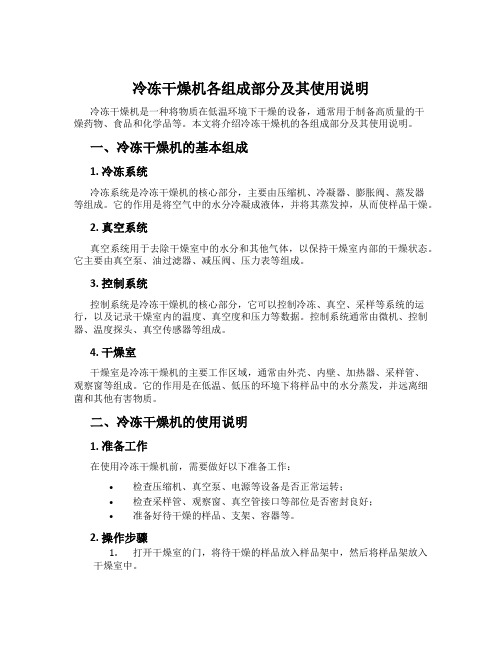

冷冻干燥机各组成部分及其使用说明冷冻干燥机是一种将物质在低温环境下干燥的设备，通常用于制备高质量的干燥药物、食品和化学品等。

本文将介绍冷冻干燥机的各组成部分及其使用说明。

一、冷冻干燥机的基本组成1. 冷冻系统冷冻系统是冷冻干燥机的核心部分，主要由压缩机、冷凝器、膨胀阀、蒸发器等组成。

它的作用是将空气中的水分冷凝成液体，并将其蒸发掉，从而使样品干燥。

2. 真空系统真空系统用于去除干燥室中的水分和其他气体，以保持干燥室内部的干燥状态。

它主要由真空泵、油过滤器、减压阀、压力表等组成。

3. 控制系统控制系统是冷冻干燥机的核心部分，它可以控制冷冻、真空、采样等系统的运行，以及记录干燥室内的温度、真空度和压力等数据。

控制系统通常由微机、控制器、温度探头、真空传感器等组成。

4. 干燥室干燥室是冷冻干燥机的主要工作区域，通常由外壳、内壁、加热器、采样管、观察窗等组成。

它的作用是在低温、低压的环境下将样品中的水分蒸发，并远离细菌和其他有害物质。

二、冷冻干燥机的使用说明1. 准备工作在使用冷冻干燥机前，需要做好以下准备工作：•检查压缩机、真空泵、电源等设备是否正常运转；•检查采样管、观察窗、真空管接口等部位是否密封良好；•准备好待干燥的样品、支架、容器等。

2. 操作步骤1.打开干燥室的门，将待干燥的样品放入样品架中，然后将样品架放入干燥室中。

2.关闭干燥室的门，并开始进行真空减压。

通常情况下，真空度应保持在0.1~1.0Pa之间。

如果真空度低于0.1Pa，可能会影响干燥效果；如果高于1.0Pa，可能会导致样品受潮。

3.开始冷冻。

在真空度稳定后，根据样品的特性选择合适的温度进行冷冻。

通常情况下，冷冻温度应低于样品的冰点，并保持在-40℃左右。

4.开始干燥。

在冷冻状态下，打开加热器，在干燥室中产生弱光度的光辐射，从而将样品表面的水分蒸发。

干燥时间要根据样品的特性来进行调整。

5.关机。

干燥完成后，关闭加热器，打开真空泵依次排出室内的水分和气体，然后关闭所有系统设备，将干燥室清洁干净。

冷冻式干燥机工作原理
冷冻式干燥机是一种常用的工业设备，用于将湿润的物质冷冻处理以去除其中的水分，从而实现干燥的目的。

该设备的工作原理主要包括以下几个步骤：
1. 制冷系统：冷冻式干燥机通过制冷系统产生低温环境。

制冷系统由压缩机、冷凝器、蒸发器和节流装置等组成。

其中，压缩机负责将低温低压的制冷剂进行加压，使其变为高温高压气体。

然后，这些高温高压气体通过冷凝器散热，使其冷却并变为高温高压液体。

接下来，液体制冷剂通过节流装置，压力迅速下降，并变为低温低压液体。

最后，这些低温低压液体进入蒸发器，吸收空气传热的热量，从而使其再次变为低温低压蒸汽。

2. 冷冻过程：湿润的物质通过干燥室中的各种传热方式，如传导、对流和辐射等，将其中的水分传递给制冷系统中的蒸发器。

在低温低压的条件下，蒸发器中的制冷剂通过吸热蒸发的过程，将湿气冷凝成水，并排出设备外部。

3. 除霜过程：随着时间的推移，蒸发器表面上会逐渐形成一层冰。

这将阻碍湿气向蒸发器表面的扩散，从而影响干燥效果。

为解决这个问题，冷冻式干燥机会周期性地进行除霜处理。

具体来说，当蒸发器上的冰层达到一定厚度时，制冷系统会暂停制冷，使蒸发器温度升高，从而使冰层融化为水。

融化的水将通过排水管道从设备中排出，然后制冷系统继续工作。

通过以上的工作原理，冷冻式干燥机能够将湿润物质中的水分
冷凝并去除，使得物质得以干燥。

这种设备广泛应用于化工、食品、药品等行业中，确保产品质量和提高生产效率。

第三章__冻干机的结构与配置冻干机是一种重要的设备，主要用于将液态物质冷冻干燥成固态物质。

它的结构和配置对于冻干过程的效率和质量有着至关重要的影响。

下面将介绍冻干机的主要结构和配置。

首先，冻干机的主要结构包括：冷冻系统、真空系统、加热系统、控制系统和聚合系统。

冷冻系统是冻干机的核心组成部分，通过降低工作室内的温度来使液态物质迅速冷冻。

冷冻系统一般由压缩机、冷凝器、蒸发器、膨胀阀等组成。

压缩机是冷冻系统的功率源，它能够将低压低温蒸汽气体压缩成高温高压蒸汽气体。

冷凝器将高温高压蒸汽气体冷凝成高压液体。

蒸发器是冷冻系统中的热交换器，通过吸收工作室内的热量来使高压液体再次蒸发成低压低温蒸汽气体。

膨胀阀用来控制蒸发器中的压力和温度，从而使液体能够迅速蒸发。

真空系统主要用于降低工作室内的气压，以实现冷冻过程中的蒸发。

真空系统由真空泵、进气阀、排气阀等组成。

真空泵能够将工作室内的气体抽出，从而降低气压。

进气阀和排气阀则用于控制真空度和排出工作室内的气体。

加热系统用于在冷冻过程结束后，将冻干的物质加热，使其恢复到液态。

加热系统一般由加热板、加热管、温度传感器等组成。

加热板能够提供均匀的加热温度，使冻干的物质均匀恢复。

加热管则能够提供更高的加热温度，以加速冻干物质的恢复速度。

控制系统主要用于对整个冻干过程进行控制和监测。

控制系统一般由温度控制器、压力控制器、流量控制器等组成。

温度控制器能够根据设定值和实际温度进行比较和控制。

压力控制器能够监测真空度和冷冻系统的压力变化，并进行相应的调整。

流量控制器用于调节冷冻系统中的流动速率，以控制冷却速度。

聚合系统主要用于收集并处理冷冻过程中产生的蒸汽气体。

聚合系统一般由冷凝器、冷凝器排水管、冷凝器冷却水系统等组成。

冷凝器能够将冷冻过程中产生的蒸汽气体冷凝成液体，并通过排水管排出。

冷凝器冷却水系统则用于保持冷凝器的正常工作温度。

此外，冻干机还可能配置疏水器、温度控制器、过滤器、触摸屏等设备。

冻干机结构原理冻干机是一种常见的工业设备，用于将液体或固体物质冻结并通过减压蒸发的方式将其转化为干燥的固体。

冻干机的结构原理主要包括冷冻系统、真空系统和控制系统三个部分。

首先是冷冻系统。

冷冻系统主要由压缩机、冷凝器、膨胀阀和蒸发器组成。

压缩机的作用是将低温低压的蒸汽吸入，经过压缩提高温度和压力，然后将高温高压的蒸汽排出。

冷凝器将高温高压的蒸汽通过冷却器冷却后变为高压液体。

膨胀阀的作用是将高压液体通过阀门控制流速降压，使其变为低温低压的液体。

蒸发器将低温低压的液体通过传热的方式使其蒸发，并吸收物质的热。

其次是真空系统。

真空系统主要由真空泵和真空容器组成。

真空泵的作用是将容器内的空气抽出，形成真空环境。

真空容器的作用是容纳待冻干的物质，并提供一个密封的空间，保证冻干过程中的真空度和密封性。

最后是控制系统。

控制系统主要由温度控制器、压力控制器和时间控制器组成。

温度控制器的作用是监测和控制冻干过程中的温度，保持在合适的范围内。

压力控制器的作用是监测和控制冻干过程中的压力，确保在适当的范围内。

时间控制器的作用是设定冻干的时间，控制整个冻干过程的时长。

冻干机的工作原理如下：首先，将待冻干的物质放置在真空容器中，并封闭容器，确保密封性。

然后，通过控制系统设定合适的温度、压力和时间参数。

接下来，启动冷冻系统，压缩机开始工作，将低温低压的蒸汽吸入，经过压缩提高温度和压力，然后将高温高压的蒸汽排出。

冷凝器将高温高压的蒸汽通过冷却器冷却后变为高压液体。

膨胀阀使高压液体降压，变为低温低压的液体。

蒸发器将低温低压的液体通过传热的方式使其蒸发，并吸收物质的热。

同时，真空泵开始工作，将容器内的空气抽出，形成真空环境。

在这个过程中，物质逐渐冻结，并且水分通过减压蒸发的方式转化为气体，从而实现物质的冻干。

最后，当设定的时间到达时，控制系统会自动停止冷冻系统和真空泵，冻干过程结束。

冻干机结构原理的设计和工作原理保证了物质在冻干过程中的质量和稳定性。

冻干机设备工作原理
冻干机是将液态物质通过减压和加热的方式蒸发并冻结，最终将其转化为干燥的固体物质的设备。

它广泛应用于生物制品、药品、食品、化工等行业，以保留物质的原有特性和品质。

冻干机设备主要由冷冻系统、真空系统、加热系统和控制系统四个部分组成。

冷冻系统是冻干机设备的核心部分，它通过制冷技术将物质迅速冷冻至-40℃以下温度，使物质中的水分快速结晶。

这一过程需要使用低温制冷剂，如氟利昂、丙烷等。

真空系统则负责将冷冻的物质在真空环境下进行干燥。

在真空状态下，水分从固态直接转化为气态，从而去除物质中的水分。

真空系统包括真空泵和真空管道两部分，真空泵通过抽出管道中的空气，形成真空环境。

加热系统是为了加速物质的干燥过程而设置的，它通过加热设备使物质中的水分在真空状态下快速蒸发，使物质的干燥速度更快，同时也可以控制干燥温度。

控制系统则是整个设备的大脑，它可以自动控制冷冻、真空、加热等系统的工作状态，并能够根据设定的参数进行调控，如设定温度、真空度、干燥时间等。

冻干机设备的工作原理可以用以下四个步骤来概括：
1. 冷冻：将液态物质通过制冷技术迅速冷冻至-40℃以下，使物质中的水分快速结晶。

2. 干燥：在真空状态下，通过加热设备将物质中的水分快速蒸发，使物质变为干燥的固体物质。

3. 等温：在干燥之后，将物质温度升高至常温，使其处于稳定状态。

4. 封存：将干燥后的物质密封起来，防止其受到外界影响。

冻干机设备的工作原理非常复杂，需要多个系统协同工作才能完成干燥的过程。

在实际应用中，需要根据物质的特性和要求选择适合的冻干机设备，并合理设置各个系统的参数，以达到最佳的干燥效果。

冻干机的系统组成产品的冷冻干燥需要在一定的制冷设备中进行，这个制冷设备叫做真空冷冻干燥机，简称冻干机。

冻干机系统由制冷系统、真空系统、加热系统、和控制系统四个主要部分组成。

按结构分，由冷阱或称干燥室、冷凝器或称水汽凝结器、压缩机、真空泵和阀门、电气控制元件等组成。

冻干机的冷阱能够制冷到－80℃左右，不锈钢材质，它是冻干机的主要部分，需要冻干的产品就放在阱内分层的不锈钢搁板上，对产品进行冷冻。

可选配电加热功能，能够将盛放物料的搁板温度加热到+70℃左右。

冷阱上部配有密封圆柱形有机玻璃罩，与冷阱共同组成一个能够抽成真空的密闭干燥室。

通过真空泵将干燥室抽真空，搁板加热使产品内的水分升华，冷阱内的冷凝器制冷使升华进入干燥室空气中的水蒸气凝结，而达到干燥的效果。

冻干机制冷系统由压缩机与冷阱、冷凝器内部的管道等组成。

压缩机机可以是互相独立的二台或几台共用。

压缩机的功用是对冷阱和冷凝器进行制冷，以产生和维持它们工作时所需要的低温，它有直接制冷和间接制冷二种方式。

而冷凝器的作用就是在真空环境中，冷冻的物品水分升华的阶段，使得升华的水蒸气凝结在冷凝器外壁上，以达到去除干燥室水分的效果。

冻干机的真空系统由冷阱、冷凝器、真空管道、阀门、真空泵等构成。

真空系统要求没有漏气现象，真空泵是真空系统建立真空环境的重要部件。

真空系统对于产品的迅速升华干燥是必不可少的。

加热系统对于不同的冻干机有不同的加热方式。

有的是利用直接电加热法；有的则利用中间介质来进行加热，由一台泵(或加一台备用泵)使中间介质不断循环。

加热系统的作用是对干燥室内的产品进行加热，以使产品内的水分不断升华，并达到规定的残余含水量要求。

控制系统由各种控制开关，指示调节仪表及一些自动装置等组成，它可以较为简单，也可以很复杂。

一般自动化程度较高的冻干机则控制系统较为复杂。

控制系统的功用是对冻干机进行手动或自动控制，操纵机器正常运转，以使冻干机生产出合乎要求的产品来。

冻干成套生产线加工工艺说明一、冻干应用简述一三六一六一一二九八八真空干燥机系由制冷系统、真空系统、加热系统、电器仪表控制系统所组成。

主要部件为干燥箱、捕水器（冷阱）、制冷机组、真空泵、加热/冷却装置等。

它的工作原理是将被干燥的物品先冻结到三相点温度以下，然后在真空条件下使物品中的固态水份（冰）直接升华成水蒸气，从物品中排除，使物品干燥。

物料经前处理后，被送入速冻仓冻结，再送入干燥仓升华脱水，之后在后处理车间包装。

真空系统为升华干燥仓建立低气压条件，加热系统向物料提供升华潜热，制冷系统向冷阱和干燥室提供所需的冷量。

设备采用高效辐射加热，物料受热均匀；采用高效捕水冷阱，并可实现快速化霜；采用高效真空机组，并可实现油水分离；采用并联集中制冷系统，多路按需供冷，工况稳定，有利节能；采用人工智能控制，控制精度高，操作方便。

对冻干制品的质量要求是：生物活性不变、外观色泽均匀、形态饱满、结构牢固、溶解速度快，残余水分低。

要获得高质量的制品，对冻干的理论和工艺应有一个比较全面的了解。

冻干真空干燥工艺包括预冻、升华和再冻干三个分阶段。

合理而有效地缩短冻干的周期在工业生产上具有明显的经济价值。

真空干燥机在密封的夹层中通入热能源(如热水、低压蒸汽或导热油)，热量以内壳传给被干燥物料。

在动力驱动下，罐体作缓慢旋转，罐内物料不断地混合，从而达到强化干燥的目的。

物料处于真空状态，大气压下降使物料表面的水份(溶剂)达到饱和状态而蒸发，并由真空泵及时排出。

物料内部的水份(溶剂)不断地向表面渗透、蒸发、排出，三个过程不断进行，物料在很短时间达到干燥目的。

设备主要由筒体和框架、大小空心加热盘、主轴、十字臂及耙叶、圆盘加料器、下料盘及成品出口、尾气出口、热载体进出口管、检视门、蜗轮减速器、无级变速器及电机等所组成。

设备主要构件是空心加热盘，中空部焊有折流隔板加强，既增加刚度和强度，又提高传热效果，发挥了传导干燥热能利用率高的优点。

真空冷冻干燥技术的应用范围是非常广泛的，只要是含水、无毒、无腐蚀性的物质都可以运用冻干技术将其制成冻干品。

冷冻真空干燥原理,系统构成及其功能特点
冷冻真空干燥是一种通过低温和真空条件下将水分从物体中蒸发出来的干燥方法。

其原理是利用冷冻技术，将物体冷却至低温，使水分结冰，然后在真空条件下通过升温使冰直接蒸发为水蒸气，从而实现干燥的目的。

冷冻真空干燥系统主要由以下几个组成部分构成：
1. 冷冻机组：用于提供低温环境，通常采用制冷剂循环系统，通过压缩机、蒸发器和冷凝器等组件实现冷却作用。

2. 真空系统：用于提供真空环境，通常采用真空泵和真空容器等组件，通过抽气将系统内的气体抽除，从而形成真空。

3. 控制系统：用于对整个干燥过程进行控制，包括温度、压力和时间等参数的设定和监控。

冷冻真空干燥系统的功能特点包括：
1. 高效干燥：通过低温和真空条件下的干燥方式，能够快速、高效地将水分从物体中蒸发出来，干燥效果好。

2. 保持物体品质：由于在低温和真空条件下进行干燥，可以避免物体受热或氧化等损伤，能够更好地保持物体的原有品质。

3. 广泛适用性：冷冻真空干燥系统适用于各种不同类型的物体，包括食品、药品、化工品等，具有广泛的应用领域。

4. 自动化控制：通过控制系统实现对整个干燥过程的自动化控制，可以减少操作人员的工作量，提高生产效率。

5. 环保节能：由于采用低温和真空条件下的干燥方式，能够减少能源的消耗，对环境友好，具有节能的特点。
