山西省吕梁市石楼县石楼中学2015届高三物理一轮复习 第32讲 与安培力有关的力学综合问题导学案

山西省吕梁市石楼县第一中学高三物理下学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （单选）如图为一种主动式光控报警器原理图，图中R1和R2为光敏电阻（受到光照时电阻明显减小），R3和R4为定值电阻．当任何一个光敏电阻受到光照时，都会引起警铃发声，则图中虚线框内的门电路是A．与门B．或门C．非门D．与非门参考答案：B2. （单选题）L型木板P(上表面光滑)放在固定斜面上，轻质弹簧一端固定在木板上，另一端与置于木板上表面的滑块Q相连，如图所示．若P、Q一起沿斜面匀速下滑，不计空气阻力．则木板P的受力个数为( )A．3 B．4C．5 D．6参考答案：C3. 如图，在光滑绝缘的水平面上放置两个带正电、电量不同的小球Q1 和Q2，则由静止释放后A．两球的加速度逐渐增大B．两小球的电势能逐渐减少C．两小球受到的库仑力不做功D．两小球受到的库仑力大小不相等参考答案：B4. 一电荷量为q的点电荷，在电场中从a点移到b点，电场力对该电荷做的功为w，则a、b 两点间的电势差U等于A．W B．qW C． D．参考答案：D5. 如图所示，一轻质弹簧一端固定在竖直墙壁上，另一自由端位于O点，现用一滑块将弹簧的自由端（与滑块未拴接）从O点压缩至A点后于t=0时刻由静止释放，滑块t1时刻经过O 点，t2时刻运动到B点停止。

下列四个图像的实线部分能反映滑块从A运动B的v-t图像的是（）参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 某中学的实验小组利用如图所示的装置研究光电效应规律，用理想电压表和理想电流表分别测量光电管的电压以及光电管的电流．当开关打开时，用光子能量为2.5eV的光照射光电管的阴极K，理想电流表有示数，闭合开关，移动滑动变阻器的触头，当电压表的示数小于0.60V时，理想电流表仍有示数，当理想电流表的示数刚好为零时，电压表的示数刚好为0.60V．则阴极K的逸出功为1.9eV ，逸出的光电子的最大初动能为0.6eV ．参考答案：：解：设用光子能量为2.5eV的光照射时，光电子的最大初动能为E km，阴极材料逸出功为W0，当反向电压达到U=0.60V以后，具有最大初动能的光电子也达不到阳极，因此eU=E km由光电效应方程：E km=hν﹣W0由以上二式：E km=0.6eV，W0=1.9eV．所以此时最大初动能为0.6eV，该材料的逸出功为1.9eV；故答案为：1.9eV，0.6eV．7. (一定质量的理想气体从状态A经过等温膨胀到状态B，然后经过绝热压缩过程到状态C，最后经过等压降温过程回到状态A.则状态A的体积(选填"大于"、“等于”或"小于")状态C的体积；A到B过程中气体吸收的热量(选填"大于"、"等于"或"小于")C到A过程中放出的热量.参考答案：8. 某同学“探究小车的速度随时间变化的规律”的实验装置如图甲所示。

磁场的描述·磁场对电流的作用一、选择题(本题共8小题,每小题8分,共64分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求.全部选对的得8分,选对但不全的得5分,有选错的得0分)1.在磁场中某区域的磁感线,如图所示,则()A.a、b两处的磁感应强度的大小不等,B a>B bB.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处受力一定比放在b处受力小解析:磁感线的疏密反映了磁感应强度的弱强,按照题图应有B a<B b,选项B正确;同一导线所受安培力除与磁感应强度的大小有关外,还与导线在磁场中的位置有关,选项C、D错误.答案:B2.(2014·陕西宝鸡质检)如图所示,将一个半径为R的金属圆环串联接入电路中,电路中的电流为I,接入点a、b是圆环直径上的两个端点,流过圆弧acb和adb的电流相等.金属圆环处在磁感应强度为B的匀强磁场中,磁场方向与圆环所在的平面垂直.则金属圆环受到的安培力为()A.0B.πBIRC.2πBIRD.2BIR解析:隔离金属圆环的上半部分,其中的电流为,所受安培力为B··2R=BIR;同理,金属圆环的下半部分所受的安培力也为BIR,两部分所受的安培力方向相同,所以金属圆环受到的安培力为2BIR,选项D正确.答案:D3.(2014·上海联考)如图,两根互相平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流.A、O、B在M、N的连线上,O为MN的中点,C、D位于MN的中垂线上,且A、B、C、D到O点的距离均相等.关于以上几点处的磁场,下列说法正确的是()A.O点处的磁感应强度为零B.A、B两点处的磁感应强度大小相等,方向相反C.C、D两点处的磁感应强度大小相等,方向相同D.A、C两点处磁感应强度的方向不同解析:由安培定则可知,两导线在O点产生的磁场均竖直向下,合磁感应强度一定不为零,选项A错;由安培定则,两导线在A、B两处产生的磁场方向均竖直向下,由于对称性,电流M在A处产生磁场的磁感应强度等于电流N在B处产生磁场的磁感应强度,同时电流M在B处产生磁场的磁感应强度等于电流N在A处产生磁场的磁感应强度,所以A、B两处磁感应强度大小相等、方向相同,选项B错;根据安培定则,两导线在C、D两处产生的磁场方向分别垂直于C、D两点与两导线的连线方向,如图所示,且产生的磁场的磁感应强度相等,由平行四边形定则可知,C、D两点处的磁感应强度大小相等,方向相同,选项C正确;A、C两处磁感应强度的方向均竖直向下,选项D错.答案:C4.如图所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等、方向垂直纸面向里.通过直导线产生磁场的磁感应强度B=,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量,则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴负方向D.垂直R,指向x轴正方向解析:根据平行电流之间的相互作用,平行直导线电流方向相同时,导线间存在相互引力作用,根据对称性,P、Q分别与R之间的力大小相等,方向对称,再根据平行四边形定则,通电导线R 受到的磁场力的方向垂直R,指向y轴负方向,因此A正确.答案:A5.如图所示的天平可用来测定磁感应强度,天平的右臂下挂有一个矩形线圈,宽为l,共N匝,线圈的下部悬在匀强磁场中,磁场方向垂直纸面,当线圈中通有电流I(方向如图)时,在天平的左、右两边加上质量各为m1、m2的砝码,天平平衡,当电流反向(大小不变)时,右边再加上质量为m 的砝码后,天平重新平衡.由此可知()A.磁感应强度的方向垂直纸面朝里,大小为-B.磁感应强度的方向垂直纸面朝里,大小为C.磁感应强度的方向垂直纸面朝外,大小为-D.磁感应强度的方向垂直纸面朝外,大小为解析:由于电流反向后需在右边加上砝码才能重新平衡,故知原先安培力向下,由左手定则可判断磁场方向为垂直于纸面向里,又由天平平衡条件可推出mg=2NBIl,故B=.答案:B6.如图所示,在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来,此时磁铁对水平面的压力为F N1,现在磁铁左上方位置固定一导体棒,当导体棒中通以垂直纸面向里的电流后,磁铁对水平面的压力为F N2,则以下说法正确的是()A.弹簧长度将变长B.弹簧长度将变短C.F N1>F N2D.F N1<F N2解析:画出导体棒所在处的磁感线方向,用左手定则可判断出条形磁铁对导体棒的安培力斜向右下,由牛顿第三定律可知,导体棒对条形磁铁的安培力斜向左上,所以弹簧长度将变短,F N1>F N2,选项B、C正确.答案:BC7.如图所示,有两根长为L、质量为m的细导体棒a、b,a被水平放置在倾角为α=45°的光滑斜面上,b被水平固定在与a在同一水平面的另一位置,且a、b平行,它们之间的距离为x.当两细棒中均通以电流强度为I的同向电流时,a恰能在斜面上保持静止,则下列说法正确的是()A.b的电流在a处产生的磁场的方向向上B.b的电流在a处产生的磁场的大小为C.若保持a、b中的电流大小和方向不变,使b上移,a仍能保持静止D.若保持a、b中的电流大小和方向不变,使b下移,a将不能保持静止解析:由安培定则可知,a处的磁感应强度方向为竖直向上,选项A正确;对a由力平衡条件得,mg sin45°=BIL cos45°,知B=,选项B错误;若b上移,则其在a处的磁场减弱,安培力与斜面的夹角β减小,mg sin45°=BIL cosβ成立,即a仍能保持静止,选项C正确;若b下移,则其在a处的磁场减弱,安培力与斜面的夹角β增大,mg sin45°=BIL cosβ不成立,即a不能保持静止,选项D正确.答案:ACD8.如图甲所示,电流恒定的通电直导线MN,垂直平放在两条相互平行的水平光滑长导轨上,电流方向由M指向N,在两轨间存在着竖直磁场,取垂直纸面向里的方向为磁感应强度的正方向,当t=0时导线恰好静止,若B按如图乙所示的余弦规律变化,下列说法正确的是()A.在最初的一个周期内,导线在导轨上做往复运动B.在最初的一个周期内,导线一直向左运动C.在最初的半个周期内,导线的加速度先增大后减小D.在最初的半个周期内,导线的速度先增大后减小解析:由安培力的表达式F=BIL结合题图乙可知,安培力F在一个周期内随磁感应强度B的变化而变化,在前周期内,安培力F方向不变,大小变小,加速度方向不变,大小变小,由于初速度为零,所以在水平方向上做变加速直线运动;在周期到周期内,磁场方向改变,安培力方向改变,加速度方向改变,速度减小,至周期时速度减小到零,所以D项正确;而后在周期到周期内,MN反向加速,在一个周期结束时又回到原来的位置,即做往复运动,所以A项正确.答案:AD二、论述·计算题(本题共2小题,共36分)9.(18分)有一长l=0.50 m、质量m=10 g的通电导线cd,由两根绝缘细线水平悬挂在匀强磁场中的z轴上,如图所示.z轴垂直纸面向外,g取10 m/s2.求:(1)当磁感应强度B1=1.0 T,方向与x轴负方向相同时,要使悬线中张力为零,cd中通入的电流I1的大小和方向.(2)当cd中通入方向由c到d大小I2=0.40 A的电流,这时磁感应强度B2=1.0 T,方向与x轴正方向相同,当cd静止时悬线中的张力是多大?(3)当cd中通入方向由c到d的大小I3=0.10 A的电流,若磁场方向垂直z轴,且与y轴负方向夹角为30°,与x轴正方向夹角为60°,磁感应强度B3=2.0 T,则导线cd静止时悬线中的张力又是多大?解析:(1)要使悬线的张力为零,导线cd受到的安培力必须与重力平衡,有mg=B1I1l所以I1=A=0.20A由左手定则可判定cd中的电流方向由c到d.(2)根据题意,由左手定则可判定此时cd受到竖直向下的安培力.当cd静止时,有mg+B2I2l=2F T所以F T=N=0.15N.(3)根据题意,作出导线cd所受重力、安培力如图所示.这时cd受到的安培力大小F3=B3I3l所以F3=2.0×0.10×0.50N=0.10N=mg又因F3的方向与B3的方向垂直,因此F合的方向与mg的方向夹角为30°.所以2F T'=F合=2mg cos30°F T'=mg cos30°≈0.09N即此时每根悬线中的张力大小为0.09N,悬线与y轴负方向的夹角为30°,即导线cd受安培力作用后使悬线向x轴负方向偏转30°角.答案:(1)0.20 A方向由c到d(2)0.15 N(3)0.09 N10.(18分)(2014·江苏苏州模拟)如图所示为一电流表的原理示意图.质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连,绝缘弹簧劲度系数为k.在矩形区域ABCD内有匀强磁场,磁感应强度大小为B,方向垂直纸面向外.与MN的右端N连接的一绝缘轻指针可指示标尺上的读数,MN的长度大于.当MN中没有电流通过且处于平衡状态时,MN与矩形区域的CD边重合,当MN中有电流通过时,指针示数可表示电流强度.(1)当电流表示数为零时,弹簧伸长多少?(重力加速度为g)(2)若要电流表正常工作,MN的哪一端应与电源正极相接?(3)若k=2.0 N/m,m,=0.050 m,B=0.20 T,此电流表的量程是多少?(不计通电时电流产生的磁场的作用)(4)若将(3)中量程扩大1倍,磁感应强度应变为多大?解析:(1)设当电流表示数为零时,弹簧的伸长量为Δx,则有mg=kΔx, ①解得Δx=. ②(2)为使电流表正常工作,作用于通有电流的金属棒MN的安培力必须向下,因此M端应接正极.(3)设电流表满偏时通过MN的电流为I m,则有BI m+mg=k(+Δx), ③联立并代入数据得I m=2.5A.④(4)设量程扩大后,磁感应强度变为B',则有2B'I m+mg=k(+Δx), ⑤解得B'=. ⑥代入数据得B'=0.10T.答案:(1)(2)M端(3)2.5 A(4)0.10 T三、选做题(10分)11.如图所示是一种电磁泵,泵体是一个长方体,端面是一个边长为δ的正方形,ab长为l,上下两面接在电源上,电压为U(内阻不计),磁感应强度为B的磁场指向cdfe面,液体的电阻率为ρ,密度为D(液体原来不导电,在泵头通入导电剂后才导电).求:(1)最大抽液高度.(2)每秒钟抽液的质量.解析:(1)泵体内液体的电阻为R=通过泵的电流为I=.通电液体受到的安培力F=BIδ=.安培力产生的压强p=.对液体来说,压强p=Dgh.液面上升到最大高度时,安培力与液体重力产生的压强应是相等的,即=Dgh,所以h=.(2)在阻力不计的情况下,电磁泵所做的功应该等于液体重力势能的增加,有mgh=·t,所以.答案:(1)(2)。

高考物理一轮复习《安培力》典型题(精排版)1．直导线ab放在如图所示的水平导体框架上，构成一个闭合回路．长直导线cd 和框架处在同一个平面内，且cd和ab平行，当cd中通有电流时，发现ab向左滑动．关于cd中的电流下列说法正确的是( )A．电流肯定在增大，不论电流是什么方向B．电流肯定在减小，不论电流是什么方向C．电流大小恒定，方向由c到dD．电流大小恒定，方向由d到c2．如图所示，用两根相同的细绳水平悬挂一段均匀载流直导线MN，电流I 方向从M到N，绳子的拉力均为F.为使F＝0，可能达到要求的方法是( ) A．加水平向右的磁场B．加水平向左的磁场C．加垂直纸面向里的磁场D．加垂直纸面向外的磁场3．如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将( )A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线4．如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力( )A．方向沿纸面向上，大小为(2＋1)ILBB．方向沿纸面向上，大小为(2－1)ILBC．方向沿纸面向下，大小为(2＋1)ILBD．方向沿纸面向下，大小为(2－1)ILB5．如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键S闭合后，A受到通电螺线管磁场的作用力的方向是( )A．水平向左B．水平向右C．竖直向下D．竖直向上6．如图所示，在倾角为α的光滑斜面上，垂直斜面放置一根长为L、质量为m的直导线，当通以电流I时，欲使导线静止在斜面上，外加匀强磁场B的大小和方向可能是( )A．B＝mg tan α/IL，方向垂直斜面向上B．B＝mg sin α/IL，方向垂直斜面向下C．B＝mg tan α/IL，方向竖直向上D．B＝mg/IL，方向水平向右7．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向( )A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边8．如图甲所示，电流恒定的通电直导线MN，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M指向N，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t＝0时导线恰好静止，若B按如图乙所示的余弦规律变化，下列说法正确的是( )A．在最初的一个周期内，导线在导轨上做往复运动B．在最初的一个周期内，导线一直向左运动C．在最初的半个周期内，导线的加速度先增大后减小D．在最初的半个周期内，导线的速度先增大后减小9．如图所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是( )10．如图所示，在倾角为θ＝30°的斜面上，固定一宽L＝0.25 m的平行金属导轨，在导轨上端接入电源和滑动变阻器．电源电动势E＝12 V，内阻为r＝1.0 Ω.一质量m＝20 g的金属棒ab与两导轨垂直并接触良好．整个装置处于磁感应强度B＝0.80 T、垂直于斜面向上的匀强磁场中(导轨与金属棒的电阻不计)．金属导轨是光滑的，取g＝10 m/s2，要保持金属棒在导轨上静止，求：(1)金属棒所受到的安培力；(2)通过金属棒的电流；(3)滑动变阻器R接入到电路中的阻值．11．磁流体推进船的动力来源于电流与磁场间的相互作用．图甲是在平静海面上某实验船的示意图，磁流体推进器由磁体、电极和矩形通道(简称通道)组成．如图乙所示，通道尺寸a＝2.0 m、b＝0.15 m、c＝0.10 m．工作时，在通道内沿z轴正方向加B＝8.0 T的匀强磁场；沿x轴负方向加匀强电场，使金属板间的电压U＝99.6 V；海水沿y轴方向流过通道．已知海水的电阻率ρ＝0.20 Ω·m.(1)船静止时，求电源接通瞬间推进器对海水推力的大小和方向；(2)船以v s＝5.0 m/s的速度匀速前进．若以船为参照物，海水以5.0 m/s的速率涌入进水口，由于通道的截面积小于进水口的截面积，在通道内海水速率增加到v d＝8.0 m/s.求此时两金属板间的感应电动势U感；(3)船行驶时，通道中海水两侧的电压按U′＝U－U感计算，海水受到电磁力的80%可以转化为对船的推力．当船以v s＝5.0 m/s的速度匀速前进时，求海水推力的功率．高考物理一轮复习《安培力》典型题(精排版)1．解析：导线ab向左滑动，说明通过回路的磁通量在减小，通过回路的磁感应强度在减弱，通过cd的电流大小在减小，与电流方向无关．答案：B2．解析：为使F＝0，则F安必竖直向上且F安＝mg，由左手定则可判定磁场一定是垂直纸面向里，故选项C正确．答案：C3．答案：A4．解析：由左手定则可判断，导线所受磁场力方向沿纸面向上，C、D错；导线的有效长度为ad的长度，即L有效＝(2＋1)L，故安培力的大小为F＝(2＋1)BIL，因此选A.答案：A5．解析：电键闭合后根据安培定则可判定导线所在位置处磁感线的方向为水平向右，再由左手定则判定导线受到安培力的方向为竖直向下，C项正确．答案：C6．解析：导线在重力、支持力和安培力三力作用下平衡，当磁场方向垂直斜面向上时，安培力沿斜面向下，三力不可能平衡，A错；当磁场方向垂直斜面向下时安培力沿斜面向上，则有mg sin α＝BIL，故B＝mg sin α/IL，B项正确；当磁场方向竖直向上时，安培力水平向右，三力不可能平衡，C错；若磁场方向水平向右时，安培力竖直向下，三力也不可能平衡，D错．答案：B7．解析：根据安培定则，a、b在c处产生的磁场分别为垂直于ac连线斜向下和垂直于bc连线斜向下并且大小相等，由平行四边形定则可确定c处合磁场方向向下，又根据左手定则，可判定c处直导线所受安培力方向垂直于ab边，指向左边，所以C项正确．答案：C8．解析：由安培力的表达式F ＝BIL 结合图乙可知，安培力F 在一个周期内随磁感应强度B 的变化而变化，在前14周期内，安培力F 方向不变，大小变小，加速度方向不变，大小变小，由于初速度为零，所以在水平方向上做变加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，所以D 正确；而后在12周期到34周期内，MN 反向加速，在一个周期结束时又回到原来的位置，所以A 正确．答案：AD9．解析：当F f ＝μBIL ＝μBLkt ＜mg 时，棒沿导轨向下加速；当F f ＝μBLkt ＞mg 时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f ＝μBLkt ；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f ＝mg ，故选项C 正确．答案：C10．解析：金属棒静止在金属导轨上受力平衡，如图所示． (1)F 安＝mg sin 30° F 安＝0.1 N (2)由F 安＝BIL 解得I ＝F 安BL＝0.5 A (3)设变阻器接入电路的阻值为R ，根据闭合电路欧姆定律E ＝I (R ＋r )解得R ＝EI－r ＝23 Ω答案：(1)F 安＝0.1 N (2)I ＝0.5 A (3)R ＝23 Ω11．解析：(1)根据安培力公式，推力F 1＝BI 1b ，其中I 1＝U R ，R ＝ρbac，则F 1＝B U Rb ＝Uac ρB ＝796.8 N ，对海水推力的方向沿y 轴正方向(向右)．(2)U 感＝Bbv d ＝9.6 V.(3)根据欧姆定律，I2＝U′R＝U－Bvdb acρb＝600 A，安培推力F2＝BI2b＝720 N，对船的推力F＝80%F2＝576 N，推力的功率P＝Fv s＝80%F2v s＝2 880 W.答案：(1)796.8 N，沿y轴正方向(2)9.6 V (3)2 880 W。

第三十二讲与安培力有关的力学综合问题【学习目标】熟练掌握与安培力有关的力学综合问题【学法指导】高考题对安培力的考查以选择题为主，对带电粒子在匀强磁场中的运动或在复合场中的运动的考查以综合计算题为主，题目难度中等偏上。

【自主预习或合作探究】考点一：安培力作用下通电导体的运动例1(三维)如图所示，把一重力不计的通电导线水平放置在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向的电流时，导线的运动情况是(从上往下看)( ) A．顺时针方向转动，同时下降 B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降 D．逆时针方向转动，同时上升例2(三维) 一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图8－1－8所示。

当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( )A．不动 B．顺时针转动C．逆时针转动 D．在纸面内平动【规律总结】考点二：安培力作用下导体的平衡问题例3(三维) 某同学自制一电流表，其原理如图所示。

质量为m的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连，弹簧的劲度系数为k，在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外。

MN的右端连接一绝缘轻指针，可指示出标尺上的刻度。

MN的长度大于ab，当MN中没有电流通过且处于静止时，MN与矩形区域的ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流强度。

MN始终在纸面内且保持水平，重力加速度为g。

(1)当电流表的示数为零时，求弹簧的伸长量；(2)为使电流表正常工作，判断金属杆MN中电流的方向；(3)若磁场边界ab的长度为L1，bc的长度为L2，此电流表的量程是多少？例4(三维)如图，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s 2.已知sin 37°＝0.60，cos 37°＝0.80.求：(1)通过导体棒的电流；(2)导体棒受到的安培力大小；(3)导体棒受到的摩擦力大小．【拓展延伸】如图所示，MN 是一根长为l ＝10 cm ，质量m ＝50 g 的金属棒，用两根长度也为l 的细软导线将导体棒MN 水平吊起，使导体棒处在B ＝13T 的竖直向上的匀强磁场中，未通电流时，细导线在竖直方向，通入恒定电流后，金属棒向外偏转的最大偏角θ＝37°，求金属棒中恒定电流的大小。

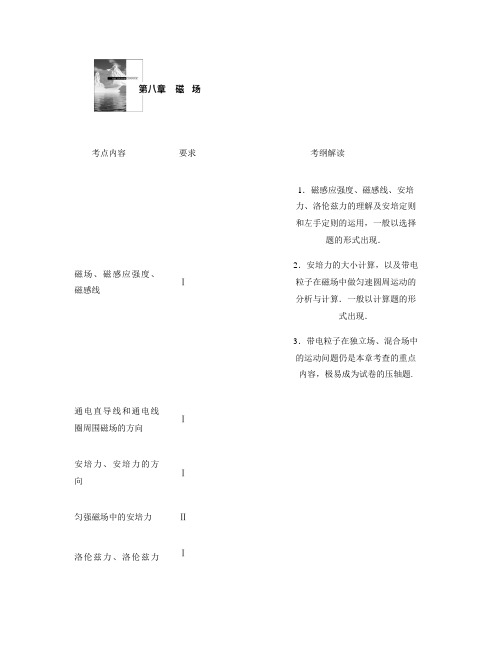

考点内容要求考纲解读磁场、磁感应强度、磁感线Ⅰ1．磁感应强度、磁感线、安培力、洛伦兹力的理解及安培定则和左手定则的运用，一般以选择题的形式出现．2．安培力的大小计算，以及带电粒子在磁场中做匀速圆周运动的分析与计算．一般以计算题的形式出现．3．带电粒子在独立场、混合场中的运动问题仍是本章考查的重点内容，极易成为试卷的压轴题.通电直导线和通电线圈周围磁场的方向Ⅰ安培力、安培力的方向Ⅰ匀强磁场中的安培力Ⅱ洛伦兹力、洛伦兹力Ⅰ的方向洛伦兹力的公式Ⅱ带电粒子在匀强磁场Ⅱ中的运动质谱仪和回旋加速器Ⅰ说明：(1安培力的计算只限于电流与磁感应强度垂直的情形．(2洛伦兹力的计算只限于速度与磁场方向垂直的情形.第1课时磁场的描述磁场对电流的作用考纲解读 1.知道磁感应强度的概念及定义式，并能理解与应用.2.会用安培定则判断电流周围的磁场方向.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．1．[对磁感应强度的理解]下列关于磁感应强度的说法正确的是 (A．一小段通电导体放在磁场A处，受到的磁场力比B处的大，说明A处的磁感应强度比B处的磁感应强度大B．由B＝可知，某处的磁感应强度的大小与放入该处的通电导线所受磁场力F成正比，与导线的I、L成反比C．一小段通电导体在磁场中某处不受磁场力作用，则该处磁感应强度一定为零D．小磁针N极所受磁场力的方向就是该处磁感应强度的方向答案 D解析磁感应强度是描述磁场强弱和方向的物理量，是磁场本身性质的反映，其大小由磁场以及在磁场中的位置决定，与F、I、L都没有关系，B＝只是磁感应强度的定义式，同一通电导体受到的磁场力的大小由所在处的磁感应强度和放置的方式共同决定，所以A、B、C都是错误的．磁感应强度的方向就是该处小磁针N极所受磁场力的方向，不是通电导线的受力方向，所以D正确．2．[对磁感线的理解]关于磁场和磁感线的描述，下列说法中正确的是 (A．磁极与磁极之间、磁极与电流之间都可以通过磁场发生相互作用B．磁感线可以形象地描述磁场的强弱和方向，它每一点的切线方向都和小磁针在该点静止时北极所指的方向一致C．磁感线总是从磁铁的N极出发，到S极终止D．磁感线可以用细铁屑来显示，因而是真实存在的答案AB解析磁场是一种特殊物质，磁极、电流间发生作用都是通过磁场发生的，故A对；磁感线是为形象描述磁场而假想的线，不是真实存在的，故D错；磁感线的切线方向表示磁场的方向，磁感线的疏密表示磁场的强弱，故B对；磁感线是闭合曲线，在磁体外部由N极指向S 极，在磁体内部由S极指向N极，故C错．3．[磁场对电流作用力的计算]如图1所示，用粗细均匀的电阻丝折成平面梯形框架，ab、cd 边均与ad边成60°角，ab＝bc＝cd＝L，长度为L的该电阻丝电阻为r，框架与一电动势为E、内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则框架受到的安培力的合力大小为 (图1A．0 B. C. D.答案 C解析总电阻R＝＋r＝r，总电流I＝＝，梯形框架受到的安培力等效为I通过ad边时受到的安培力，故F＝BI·＝BI·2L＝，所以C选项正确．4．[左手定则和安培定则的应用]如图2所示，甲、乙是直线电流的磁场，丙、丁是环形电流的磁场，戊、己是通电螺线管的磁场，试在各图中补画出电流方向或磁感线方向．图2答案5．[左手定则的应用]请根据图3中给出的条件，运用左手定则，求出各图中第三个物理量的方向．图3答案根据各图中已知方向利用左手定则，判知：(aF垂直于纸面向里(bF垂直于纸面向里(cB垂直于纸面向外(dI由左向右(eF垂直于I斜向右下方一、磁场、磁感应强度1．磁场(1基本特性：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2方向：小磁针的N极所受磁场力的方向，或自由小磁针静止时北极的指向．2．磁感应强度(1物理意义：描述磁场的强弱和方向．(2定义式：B＝(通电导线垂直于磁场．(3方向：小磁针静止时N极的指向．3．匀强磁场(1定义：磁感应强度的大小处处相等、方向处处相同的磁场称为匀强磁场．(2特点匀强磁场中的磁感线是疏密程度相同、方向相同的平行直线．二、磁感线、通电导体周围磁场的分布1．磁感线的特点(1磁感线上某点的切线方向就是该点的磁场方向．(2磁感线的疏密定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱．(3磁感线是闭合曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S 极指向N极．(4同一磁场的磁感线不中断、不相交、不相切．(5磁感线是假想的曲线，客观上不存在．2．电流的磁场直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强，且距导线越远处磁场越弱与条形磁铁的磁场相似，管内为匀强磁场且磁场最强，管外为非匀强磁场环形电流的两侧是N极和S极，且离圆环中心越远，磁场越弱安培定则立体图横截面图三、安培力、安培力的方向1．安培力的大小(1磁场和电流垂直时，F＝BIL.(2磁场和电流平行时：F＝0.2．安培力的方向(1用左手定则判定：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2安培力的方向特点：F⊥B，F⊥I，即F垂直于B和I决定的平面．考点一对磁感应强度的理解1．磁感应强度是反映磁场性质的物理量，由磁场本身决定，是用比值法定义的．2．磁感应强度B与电场强度E的比较对应名称比较项目磁感应强度B 电场强度E物理意义描述磁场的力的性质的物理量描述电场的力的性质的物理量定义式B＝，通电导线与B垂直E＝大小决定由磁场决定，与检验电流无关由电场决定，与检验电荷无关方向矢量磁感线切线方向，小磁针N极受力方向矢量电场线切线方向，放入该点的正电荷受力方向场的叠加合磁感应强度等于各磁场的磁感应强度的矢量和合场强等于各个电场的场强的矢量和例1下列说法中正确的是 (A．电荷在某处不受电场力的作用，则该处电场强度为零B．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值解析电场和磁场有一个明显的区别是：电场对放入其中的电荷有力的作用，磁场对通电导线有力的作用的条件是磁场方向不能和电流方向平行，因此A对，B错．同理根据电场强度的定义式E＝F/q可知C正确．而同样用比值定义法定义的磁感应强度则应有明确的说明，即B＝中I和B的方向必须垂直，故D错．答案AC1．某点电场强度的方向与电荷在该点的受力方向相同或相反；而某点磁感应强度方向与电流元在该点所受安培力方向垂直，满足左手定则．2．电荷在电场中一定会受到电场力的作用；如果电流方向与磁场方向平行，则电流在磁场中不受安培力的作用．突破训练1关于磁感应强度B，下列说法中正确的是 (A．磁场中某点B的大小，跟放在该点的试探电流元的情况有关B．磁场中某点B的方向，跟放在该点的试探电流元所受磁场力方向一致C．若在磁场中某点的试探电流元不受磁场力作用，该点B值大小为零D．在磁场中磁感线越密集的地方，磁感应强度越大答案 D解析磁感应强度是磁场本身的属性，在磁场中某处的磁感应强度为一恒量，其大小可由B＝计算，与试探电流元的F、I、L的情况无关，A错．磁感应强度的方向规定为小磁针N极所受磁场力的方向，与放在该处的电流元受力方向垂直，B错．当试探电流元的方向与磁场方向平行时，电流元受磁场力虽为零，但磁感应强度却不为零，C错．磁感线的疏密是根据磁场的强弱画出的，磁感线越密集的地方，磁感应强度越大，磁感线越稀疏的地方，磁感应强度越小，故D正确．考点二安培定则的应用和磁场的叠加1．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.原因(电流方向结果(磁场绕向直线电流的磁场大拇指四指环形电流的磁场四指大拇指2．磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒两个电流附近的磁场某处的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．例2如图4所示，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d 位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是 (图4A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同解析根据安培定则判断磁场方向，再结合矢量的合成知识求解．根据安培定则判断：两直线电流在O点产生的磁场方向均垂直于MN向下，O点的磁感应强度不为零，故A选项错误；a、b两点的磁感应强度大小相等，方向相同，故B选项错误；根据对称性，c、d两点处的磁感应强度大小相等，方向相同，故C选项正确；a、c两点的磁感应强度方向相同，故D选项错误．答案 C1．根据安培定则确定通电导线周围磁场的方向．2．磁场中每一点磁感应强度的方向为该点磁感线的切线方向．3．磁感应强度是矢量，多个通电导体产生的磁场叠加时，合磁场的磁感应强度等于各场源单独存在时在该点磁感应强度的矢量和．考点三安培力作用下导体运动情况的判定(1判定通电导体在安培力作用下的运动或运动趋势，首先必须弄清楚导体所在位置的磁场分布情况，然后利用左手定则准确判定导体的受力情况，进而确定导体的运动方向或运动趋势的方向．(2在应用左手定则判定安培力方向时，磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面．例3一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图5所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受磁场力后的运动情况为(图5A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管解析本题考查安培定则以及左手定则，意在考查学生对安培定则以及左手定则的应用的理解．先由安培定则判断通电螺线管的南、北两极，找出导线左、右两端磁感应强度的方向，并用左手定则判断这两端受到的安培力的方向，如图a所示．可以判断导线受磁场力后从上向下看逆时针方向转动．再分析此时导线位置的磁场方向，再次用左手定则判断导线受磁场力的方向，如图b所示，导线还要靠近螺线管，所以D正确，A、B、C错误．答案 D判定安培力作用下导体运动情况的常用方法电流元法分割为电流元左手定则安培力方向―→整段导体所受合力方向―→运动方向特殊位置法在特殊位置―→安培力方向―→运动方向等效法环形电流小磁针条形磁铁通电螺线管多个环形电流结论法同向电流互相吸引，异向电流互相排斥；两不平行的直线电流相互作用时，有转到平行且电流方向相同的趋势转换研究对象法定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向突破训练2如图6所示，把一重力不计的通电直导线AB放在蹄形磁铁磁极的正上方，导线可以自由移动．当导线中通有如图所示方向的电流I时，从上向下看，关于导线AB的运动情况下列说法正确的是 (图6A．顺时针转动，同时下降 B．顺时针转动，同时上升C．逆时针转动，同时下降 D．逆时针转动，同时上升答案 C解析(1根据如图甲所示的导线所处的特殊位置判断其运动情况．将导线AB从N、S极的中间O分成两段，由左手定则可得AO段所受安培力的方向垂直于纸面向外，BO段所受安培力的方向垂直于纸面向里，可见从上向下看，导线AB将绕O点逆时针转动．(2根据导线转过90°时的特殊位置判断其上下运动情况．如图乙所示，导线AB此时所受安培力方向竖直向下，导线将向下运动．(3由上述两个特殊位置的判断可知，当导线不在上述的特殊位置时，所受安培力使其逆时针转动同时还向下运动，所以可确定C正确．考点四安培力作用下导体的平衡与加速1．安培力作用下导体的平衡问题与力学中的平衡问题分析方法相同，只不过多了安培力，解题的关键是画出受力分析图．2．安培力作用下导体的加速问题与动力学问题分析方法相同，关键是做好受力分析，然后根据牛顿第二定律求出加速度．例4如图7所示，光滑的金属轨道分水平段和圆弧段两部分，O点为圆弧的圆心．两金属轨道之间的宽度为0.5 m，匀强磁场方向如图，大小为0.5 T．质量为0.05 kg、长为0.5 m的金属细杆置于金属轨道上的M点．当在金属细杆内通以电流强度为2 A的恒定电流时，金属细杆可以沿杆向右由静止开始运动．已知N、P为导轨上的两点，ON竖直、OP水平，且MN＝OP＝1 m，g取10 m/s2，则 (图7A．金属细杆开始运动时的加速度大小为5 m/s2B．金属细杆运动到P点时的速度大小为5 m/sC．金属细杆运动到P点时的向心加速度大小为10 m/s2D．金属细杆运动到P点时对每一条轨道的作用力大小为0.75 N解析金属细杆在水平方向受到安培力作用，安培力大小F安＝BIL＝0.5×2×0.5 N＝0.5 N，金属细杆开始运动时的加速度大小为a＝＝10 m/s2，选项A错误；对金属细杆从M点到P 点的运动过程，安培力做功W安＝F安·(＋＝1 J，重力做功WG＝－mg·＝－0.5 J，由动能定理得W安＋WG＝mv2，解得金属细杆运动到P点时的速度大小为v＝ m/s，选项B错误；金属细杆运动到P点时的加速度可分解为水平方向的向心加速度和竖直方向的加速度，水平方向的向心加速度大小为a′＝＝20 m/s2，选项C错误；在P点金属细杆受到轨道水平向左的作用力F，水平向右的安培力F安，由牛顿第二定律得F－F安＝，解得F＝1.5 N，每一条轨道对金属细杆的作用力大小为0.75 N，由牛顿第三定律可知金属细杆运动到P点时对每一条轨道的作用力大小为0.75 N，选项D正确．答案 D突破训练3如图8所示，质量为M、长为L的直导线通有垂直纸面向外的电流I，被一绝缘线拴着并处在匀强磁场中，导线能静止在倾角为θ的光滑斜面上，则磁感应强度B的大小和方向可能是 (图8A．大小为Mg tan θ/IL，方向垂直斜面向上B．大小为Mg sin θ/IL，方向垂直纸面向里C．大小为Mg/IL，方向水平向右D．大小为Mg/IL，方向沿斜面向下答案BC解析当磁场为A选项描述的磁场时，通电直导线受到沿斜面向上的安培力作用，F＝BIL＝IL＝Mgtan θ＝Mg>Mgsin θ，则通电直导线不可能静止在斜面上，故A错误；当磁场为B选项描述的磁场时，通电直导线不受安培力作用，则通电直导线可以在竖直向下的重力、垂直斜面向上的弹力、沿斜面向上的拉力三个力作用下在斜面上处于静止状态，故B正确；当磁场为C选项描述的磁场时，通电直导线受到竖直向上的安培力作用，由于F＝BIL＝IL＝Mg，则通电直导线在竖直向下的重力和竖直向上的安培力作用下在斜面上处于静止状态，故C正确；当磁场为D选项描述的磁场时，通电直导线受到垂直斜面向上的安培力作用，由于F＝BIL＝IL＝Mg>Mgcos θ，则通电直导线不可能静止在斜面上，故D错误．37．用转换视图法解答与安培力有关的综合问题方法概述对于安培力作用下的综合问题，需画出导体棒的受力示意图．但在三维空间对导体棒受力分析时，无法准确画出其受力情况，在解答此类问题时，可将三维立体图转化为二维平面图，即画出俯视图、剖面图或侧视图等．此时，金属棒用圆代替，电流方向用“×”或“·”表示．例5如图9甲所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源．将一根质量为m的直导体棒ab放在两轨道上，且与两轨道垂直．已知通过导体棒的恒定电流大小为I，方向由a到b，图乙为图甲沿a→b方向观察的平面图．若重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止．图9(1请在图乙所示的平面图中画出导体棒受力的示意图；(2求出磁场对导体棒的安培力的大小；(3如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值的大小和方向．审题与关联解析(1如图所示(2根据共点力平衡条件可知，磁场对导体棒的安培力的大小F安＝mgtan α(3要使磁感应强度最小，则要求安培力最小．根据受力情况可知，最小安培力F安min＝mgsin α，方向平行于轨道斜向上所以最小磁感应强度Bmin＝＝根据左手定则可判断出，此时的磁感应强度的方向为垂直轨道平面斜向上答案见解析求解通电导体在磁场中的力学问题的方法(1选定研究对象；(2变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；(3根据力的平衡条件、牛顿第二定律列方程进行求解．高考题组1．(2013·安徽·15图10中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，且b、d连线水平，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是 (图10A．向上 B．向下C．向左 D．向右答案 B解析据题意，由安培定则可知，b、d两通电直导线在O点产生的磁场相抵消，a、c两通电直导线在O点产生的磁场方向均向左，所以四条通电直导线在O点产生的合磁场方向向左．由左手定则可判断带电粒子所受洛伦兹力的方向向下．本题正确选项为B.2．(2012·天津理综·2如图11所示，金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，金属棒中通以由M向N的电流，平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是 (图11A．金属棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小答案 A解析选金属棒MN为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝，所以当金属棒中的电流I、磁感应强度B变大时，θ角变大，选项A正确，选项D错误；当金属棒质量m变大时，θ角变小，选项C错误；θ角的大小与悬线长短无关，选项B错误．3．(2012·海南单科·10图12中装置可演示磁场对通电导线的作用．电磁铁上、下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是 (图12A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动答案BD解析若a接正极，b接负极，电磁铁磁极间磁场方向向上，e接正极，f接负极，由左手定则判定金属杆受安培力向左，则L向左滑动，A项错误，同理判定B、D选项正确，C 项错误．模拟题组4．如图13所示，一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中．若通以图示方向的电流(从A点流入，从C点流出，电流强度为I，则金属框受到的磁场力为 (图13A．0 B．ILB C.ILB D．2ILB答案 B解析可以把正三角形金属框看做两根导线并联，且两根导线中的总电流等于I，由安培力公式可知，金属框受到的磁场力为ILB，选项B正确．5．如图14所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面斜向上的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量为m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2.已知sin 37°＝0.60，cos 37°＝0.80，求：图14(1通过导体棒的电流；(2导体棒受到的安培力大小；(3导体棒受到的摩擦力．答案(11.5 A(20.30 N(30.06 N，方向平行导轨向下解析(1根据闭合电路欧姆定律得I＝＝1.5 A(2导体棒受到的安培力F安＝BIL＝0.30 N(3对导体棒受力分析如图，将重力正交分解沿导轨方向F1＝mgsin 37°＝0.24 NF1<F安，根据平衡条件mgsin 37°＋Ff＝F安解得Ff＝0.06 N方向平行导轨向下(限时：45分钟►题组1对磁感应强度、磁感线的考查1．如图1所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点(图中白点为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为 (图1答案 C解析根据磁感线的疏密表示磁感应强度的大小可知，以O点(图中白点为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为图C.2．电流计的主要结构如图2所示，固定有指针的铝框处在由磁极与软铁芯构成的磁场中，并可绕轴转动．铝框上绕有线圈，线圈的两端与接线柱相连．有同学对软铁芯内部的磁感线分布提出了如下的猜想，可能正确的是 (图2答案 C解析软铁芯被磁化后，左端为S极，右端为N极，而磁体内部的磁感线方向从S极指向N极，可见B、D错误．再根据磁感线不能相交，知A错误，C正确．►题组2安培定则及磁场的叠加3．有两根长直导线a、b互相平行放置，如图3所示为垂直于导线的截面图．在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是 (。

带电粒子在有界磁场中的运动班级：小组：学生姓名：【学习目标】熟练掌握带电粒子在有界磁场中的运动【学法指导】高考仍将以带电粒子在有界磁场中运动的临界问题、在复合场中运动的受力和画偏转图分析为主。

【自主预习或合作探究】例1：(单选)如图所示，质量为m，电荷量为＋q的带电粒子，以不同的初速度两次从O点垂直于磁感线和磁场边界向上射入匀强磁场，在洛伦兹力作用下分别从M、N两点射出磁场，测得OM∶ON＝3∶4，则下列说法中错误的是( )A．两次带电粒子在磁场中经历的时间之比为1∶1B．两次带电粒子在磁场中运动的路程长度之比为3∶4C．两次带电粒子在磁场中所受的洛伦兹力大小之比为3∶4D．两次带电粒子在磁场中所受的洛伦兹力大小之比为4∶3例2：如图所示，在平面直角坐标系xOy的第四象限有垂直纸面向里的匀强磁场，一质量为m＝5.0×10－8kg、电量为q＝1.0×10－6C的带电粒子。

从静止开始经U0＝10 V的电压加速后，从P点沿图示方向进入磁场，已知OP＝30 cm，(粒子重力不计，sin 37°＝0.6，cos 37°＝0.8)，求：(1)带电粒子到达P点时速度v的大小；(2)若磁感应强度B＝2.0 T，粒子从x轴上的Q点离开磁场，求OQ的距离；(3)若粒子不能进入x轴上方，求磁感应强度B′满足的条件。

例3 如图所示，虚线圆所围区域内有方向垂直纸面向里的匀强磁场，磁感应强度为B。

一束电子沿圆形区域的直径方向以速度v射入磁场，电子束经过磁场区后，其运动方向与原入射方向成θ角。

设电子质量为m，电荷量为e，不计电子之间相互作用力及所受的重力，求：(1)电子在磁场中运动轨迹的半径R；(2)电子在磁场中运动的时间t；例4..如图所示，两个同心圆，半径分别为r和2r，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B。

圆心O处有一放射源，放出质量为m，带电荷量为q 的负电粒子，假设粒子速度方向都和纸面平行。

匀变速直线运动的规律 班级： 小组： 学生姓名： 【学习目标】 熟练应用匀变速直线运动的规律及推论解决相关问题 【学法指导】高考对本节内容的考查重点有匀变速直线运动的规律及应用 【自主预习或合作探究】知识点1：匀变速直线运动的规律1.定义：2.分类： 匀加速直线运动,a 与v 0方向匀减速直线运动，a 与v 0方向速度公式3. 规律： 位移公式速度位移关系式【相关练习】：. 一辆汽车正在笔直的公路上以72k m /h 的速度行驶，司机看见红色交通信号灯便踩下刹车。

此后汽车开始匀减速运动，设汽车做匀减速直线运动的加速度为5m /s 则：1.开始制动后，前2s 内汽车行驶的距离是多少？2.制动停止，汽车行驶的距离是多少？知识点2匀变速直线运动的推论①任意两个连续相等的时间间隔(T )内，位移之差是一个恒量，即x Ⅱ－x Ⅰ＝x Ⅲ－x Ⅱ＝…＝x N －x N －1＝Δx ＝②某段时间内的平均速度等于该段时间的中间时刻的瞬时速度：v ＝ ③某段位移中点的瞬时速度2x v ＝ . 初速度为零的匀加速直线运动的特点：(设T 为等分时间间隔)①1T 末、2T 末、3T 末…瞬时速度的比为：v 1∶v 2∶v 3∶…∶v n ＝ ②1T 内、2T 内、3T 内…位移的比为：x 1∶x 2∶x 3∶…∶x n ＝ .③第一个T 内、第二个T 内、第三个T 内…位移的比为：x Ⅰ∶x Ⅱ∶x Ⅲ∶…∶x N ＝ ④从静止开始通过连续相等的位移所用时间的比t 1∶t 2∶t 3∶…∶t n ＝ ．【相关练习】： 一个物体从静止开始做匀加速直线运动．它在第1 s 内与第2 s 内的位移之比为x 1∶x 2，在 走完第1 m 时与走完第2 m 时的速度之比为v 1∶v 2.以下说法正确的是( )A ．x 1∶x 2＝1∶3，v 1∶v 2＝1∶2B ．x 1∶x 2＝1∶3，v 1∶v 2＝1∶2C ．x 1∶x 2＝1∶4，v 1∶v 2＝1∶2D ．x 1∶x 2＝1∶4，v 1∶v 2＝1∶ 2考点一：对匀变速直线运动的规律及推的理解和应用例题1.质点做匀减速直线运动，在第1秒内位移为6m ，停止运动前的最后1秒内位移为2m.求（1）在整个减速运动过程中质点的位移大小。

高考物理第一轮备考安培力知识点安培力是通电导线在磁场中遭到的作用力，下面是安培力知识点，希望考生可以仔细学习。

磁场对电流的作用力通常称为安培力，为纪念法国物理学家安培研讨磁场对电流的作用力的出色的贡献。

通电导线在磁场中遭到的作用力。

电流为I、长为L的直导线。

在匀强磁场B中遭到的安培力大小为：F=ILBsinα，其中α为(I,B)，是电流方向与磁场方向间的夹角。

安培力的方向由左手定那么判定。

关于任不测形的电流受非匀强磁场的作用力，可把电流分解为许多段电流元IΔL，每段电流元处的磁场B可看成匀强磁场，受的安培力为ΔF=IΔL·Bsinα，把这许多安培力矢量相加就是整个电流受的力。

应该留意，当电流方向与磁场方向相反或相反时，即α=0或π时，电流不受磁场力作用。

当电流方向与磁场方向垂直时，电流受的安培力最大为F=BIL。

B是磁感应强度，I是电流强度，L是导线垂直于磁感线的长度。

安培力的实质是构成电流的定向移动的电荷所受洛伦兹力的合力。

磁场对运动电荷有力的作用，这是从实验中失掉的结论。

异样，当电荷的运动方向与磁场平行时不受洛伦兹力作用，也是从实验观察中得知。

当电流方向与磁场平行时，电荷的定向移动方向也与磁场方向平行，所受洛伦兹力为零，其合力安培力也为零。

洛伦兹力不做功是由于力的方向与粒子的运动方向垂直，依据功的公式W=FScosθ，θ=90°时，W=0。

而安培力是与导线中的电流方向垂直，与导线的运动方向并不一定垂直，普通遇到的状况大多是在同不时线上的，所以安培力做功不为零。

16-17高考物理第一轮备考安培力知识点就为大家分享到这里，更多精彩内容请关注查字典物理网。
