火灾应急照明设计探讨消防应急照明可有效减少火灾后的伤亡人数。
本文介绍了消防应急照明系统，消防应急灯具选择，方向标志灯具设置等方面，以消防应急照明设计的影院分析为例。
标签：应急照明、集中控制、疏散指示火既点燃了现代社会的辉煌，又给人类带来文明，光明和温暖。
它是我们人类的朋友，但同时它也是我们的敌人。
当它如失去缰绳的马，不受控制时，则会给人类带来灾难。
为了防止火灾和降低火灾风险，人类一直在寻求更完整的防火系统。
当建筑物着火时，首先要做的是保护人们的生命。
在2018年8月全国火灾事故数据统计中，火灾事故共1.42万，死亡人数为90人，57人受伤。
为了让这种悲剧降到最低，作为一名民用建筑电气设计工程师，更应该重视掌握火灾应急照明设计能力。
根据民用建筑电气设计规范JGJ16-2008 13.8.1，消防应急照明可分为备用照明和疏散照明。
备用照明是为着火时能给需要求援人员操作的场所提供照明电源;疏散照明是为了着火时为逃生提供必要的应急照明和指示照明电源。
根据2019年3月刚刚实施的消防应急照明和疏散指示系统的技术标准GB51309-2018（以下简称消防应急照明规范），对于消防应急照明和疏散指示系统的设计比起以前的规范，更具体，安全和系统。
一、火灾应急照明系统设计（1）火灾应急照明系统分类消防应急照明规范明确指出，设有消防控制室的建筑，应采用集中控制系统。
对于安装了火灾自动报警系统但没有消控室的建筑，宜采用集中控制系统。
其余建筑选择非集中控制系统。
此部分内容专家老师们宣贯此规范时也曾强调，并提出各设计师对于设置有火灾自动报警系统未设有消控室的建筑，其所在地块中其他建筑有消防控制室时，也应配备集中控制系统。
（2）设备组成集中控制系统包括应急照明控制器，应急照明集中供电电源或应急照明配电箱供电的灯具及相关配件。
非集中控制系统由应急照明集中供电电源或应急照明配电箱供电的灯具及相关配件。
（3）供电系统电源及要求集中控制型系统供电电源由专用的消防应急电源专用回线引来，该消防应急电源由所在防火分区内、同一消防区的防火层的消防配电箱内配出。
漫谈火灾应急照明设计摘要：应急照明是现代建筑物中安全保障体系的一个重要组成部分。
一个完善的火灾应急照明设计，应在火灾应急照明导线的选择与敷设、关于火灾应急照明灯具的选择：火灾应急照明灯具的布置：关于应急照明灯具的控制每个环节都严格执行相关规范，才能保证其在火灾紧急状态下能发挥应有的作用。
：关键词：火灾应急照明概念线路灯具选择安装位置控制方式本文所讨论的火灾应急照明是广义的应急照明中与广大人民群众生命安全关系最密切、实际应用最广泛、电气设计最常涉及的一个重要门类。
1、火灾应急照明与非火灾应急照明的概念区别1993年中国照明学会第1号技术文件《应急照明设计指南》出台，对应急照明的定义是“在正常照明系统因电源发生故障熄灭的情况下，供人员疏散、保障安全或继续工作用的照明”，按功能分为疏散照明、安全照明、备用照明。
火灾应急照明是其中的一个门类，但笔者认为火灾应急照明与广义的或非火灾应急照明，从概念上有以下差异：(1)后者的前提均指在正常电源发生故障情况下，而火灾应急照明則是指特定的发生火灾情况下，与正常电源无必然联系。
(2)对备用照明定义的区别，火灾备用照明与广义的备用照明的概念有较大的差异，它们除了可以共用建筑物低配系统的备用电源外，是两个独立的配电体系。
(3)至于“安全照明”是指“正常照明电源发生故障时，为确保处于潜在危险中的人员的安全而设的应急照明部分。
”总之设计与审查都应注意不要混淆两种应急照明的概念，而执行不适合的标准或提出不适当的意见。
2、火灾应急照明导线的选择与敷设火灾应急照明的配电线路必须满足火灾时连续供电的需要，笔者以为应侧重解决线缆本身的耐火及阻燃性能，穿金属管明敷时应采用耐火电线，穿金属线槽、金属桥架明敷时，应采用阻燃耐火线缆。
对于仅由EPS做为应急电源的工程中，由于没有设置自带蓄电池的灯具，EPS的引入及配出线路，如同应急照明的生命线，其选型及敷设方式更应万无一失。
3、关于火灾应急照明灯具的选择(1)应急照明特别是疏散照明的光源必须具备瞬时点启的特性。

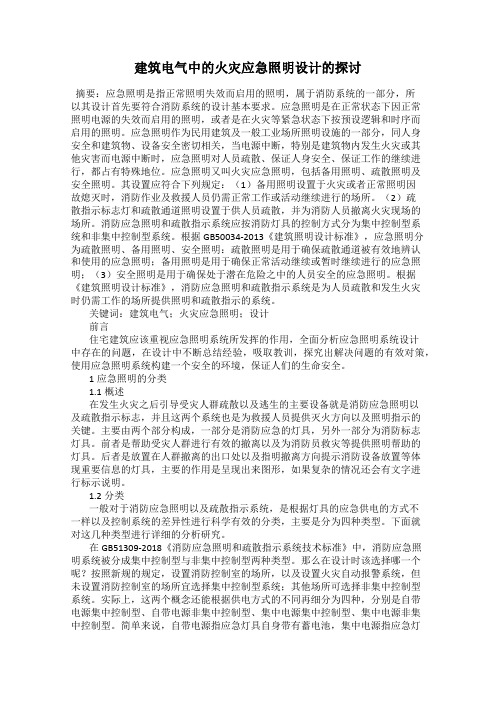

建筑电气中的火灾应急照明设计的探讨摘要：应急照明是指正常照明失效而启用的照明，属于消防系统的一部分，所以其设计首先要符合消防系统的设计基本要求。
应急照明是在正常状态下因正常照明电源的失效而启用的照明，或者是在火灾等紧急状态下按预设逻辑和时序而启用的照明。
应急照明作为民用建筑及一般工业场所照明设施的一部分，同人身安全和建筑物、设备安全密切相关，当电源中断，特别是建筑物内发生火灾或其他灾害而电源中断时，应急照明对人员疏散、保证人身安全、保证工作的继续进行，都占有特殊地位。
应急照明又叫火灾应急照明，包括备用照明、疏散照明及安全照明。
其设置应符合下列规定：（1）备用照明设置于火灾或者正常照明因故熄灭时，消防作业及救援人员仍需正常工作或活动继续进行的场所。
（2）疏散指示标志灯和疏散通道照明设置于供人员疏散，并为消防人员撤离火灾现场的场所。
消防应急照明和疏散指示系统应按消防灯具的控制方式分为集中控制型系统和非集中控制型系统。
根据GB50034-2013《建筑照明设计标准》，应急照明分为疏散照明、备用照明、安全照明：疏散照明是用于确保疏散通道被有效地辨认和使用的应急照明；备用照明是用于确保正常活动继续或暂时继续进行的应急照明；（3）安全照明是用于确保处于潜在危险之中的人员安全的应急照明。
根据《建筑照明设计标准》，消防应急照明和疏散指示系统是为人员疏散和发生火灾时仍需工作的场所提供照明和疏散指示的系统。
关键词：建筑电气；火灾应急照明；设计前言住宅建筑应该重视应急照明系统所发挥的作用，全面分析应急照明系统设计中存在的问题，在设计中不断总结经验，吸取教训，探究出解决问题的有效对策，使用应急照明系统构建一个安全的环境，保证人们的生命安全。
1应急照明的分类1.1概述在发生火灾之后引导受灾人群疏散以及逃生的主要设备就是消防应急照明以及疏散指示标志，并且这两个系统也是为救援人员提供灭火方向以及照明指示的关键。
主要由两个部分构成，一部分是消防应急的灯具，另外一部分为消防标志灯具。
建筑设计中的防火应急照明系统在建筑设计中，防火应急照明系统具有重要而不可忽视的作用。
它在火灾发生时，提供可靠的照明源，帮助人们疏散逃生，以及协助消防人员进行灭火救援。
本文将探讨防火应急照明系统的设计原则和要点。
为了确保防火应急照明系统的有效运行，在设计过程中需要考虑以下几个方面。
首先，防火应急照明系统的灯具选择需符合国家标准和法规要求。
常见的防火应急照明灯具主要有应急照明灯具和安全疏散指示灯。
应急照明灯具应具备耐高温、防水防尘等功能，并具备较长的使用寿命。
安全疏散指示灯则应具备明亮、远射、耐腐蚀等特性，以便在火灾中提供清晰可见的指示。
其次，防火应急照明系统的布局要合理。
在设计过程中，需要充分考虑建筑内各个区域的照明需求和灯具分布。
照明装置应均匀分布在通道、楼梯、门厅、出口等易发生火灾的区域，以确保火灾发生后人们能够迅速找到安全疏散通道，并减小火灾的蔓延。
另外，防火应急照明系统的电源供应也应得到重视。
为了保证系统在火灾发生时能够正常工作，照明系统的电源应使用独立的供电系统，避免与主电源相连。
通常，防火应急照明系统的电源可由蓄电池、发电机或应急电源装置提供。
这些备用电源应能够在主电源故障时自动切换，确保持续供电。
此外，防火应急照明系统还应设置相应的控制与监控设备。
控制设备可包括手动控制装置和自动控制装置。
手动控制装置通常安装在易发生火灾的区域，如消防控制室、楼梯间等位置。
而自动控制装置则通常采用火灾自动报警系统与防火防盗自动报警系统联动，实时监控火灾状况，并根据火灾情况控制照明系统的开关。
在建筑设计中，防火应急照明系统的设计须遵循相关法规和标准的要求，确保其适用性和可靠性。
此外，还应定期进行系统的检测与维护，保证其正常工作。
同时，在建筑使用阶段，也要对员工和居民进行相关培训与安全意识教育，使其熟悉照明系统的使用方法与疏散逃生路线。
防火应急照明系统在建筑设计中具有重要的意义，它能够为火灾发生时的人员疏散和灭火救援提供必要的照明支持。
消防应急照明存在问题的探讨[摘要]：在建筑物发生火灾时，为了确保建筑物内所处人员的安全撤离、救灾人员有效扑救火灾，火灾应急照明系统起着十分重要的作用。
此时应确保以人为本、生命第一的原则，所以火灾应急照明的正确设置和可靠工作是必须予以重视的。
[关键词]：消防应急照明问题消防应急照明主要是指事故应急照明、应急出口标志及指示灯，是火灾发生导致正常照明因故熄灭的非正常情况下，供暂时继续工作、引导被困人员疏散或展开灭火救援行动而设置的照明，是建筑消防设施的重要组成部分。
随着国民经济的快速发展，超高层民用建筑、高层综合建筑以及特殊功能的多层建筑快速增加，消防应急照明的应用也越来越广泛。
研究和探讨消防应急照明的现状和需要，对于在火灾事故状态时保障人身安全、维持必要操作、开展灭火救援战斗、减少事故损失等具有极其重要的现实意义。
一、消防应急照明设计的原则、基本要求？消防应急照明设计的原则是保证在火灾事故发生时，正常照明切断后，为人员的安全疏散、逃生提供安全出口位置、方向及必要的照度，为消防队员的救援、灭火工作的持续进行提供应急照明。
其设计应作到安全可靠、技术先进、经济合理，且便于安装、管理和维护。
？应急转换时间设计要求为：因正常电源故障自动转换为应急照明时，其转换时间用于疏散照明或备用照明时不应大于15s，用于安全照明时不应大于0.5s，自带电源型应急照明不应大于5s。
从正常断电后应急照明点亮开始，消防应急照明的持续工作时间不应小于30min。
？应急照明系统是针对于人员的疏散、逃生要求而设计的，因而在进行应急照明电气设计时要处处注重消防安全要求，从电源控制线路方式和灯具控制方式两方面着手，严格区分正常照明和应急照明的线路、配电箱及其他相关配置，保证应急照明线路的安全可靠性。
？（1）消防应急照明电源控制方式。
在火灾事故中，正常照明电源的切断方式有内部全切和局部分区切断方式。
与此相对应，消防应急照明电源的启动方式亦有全部启动和部分启动方式。
评析火灾应急照明的配电设计问题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-评析火灾应急照明的配电设计问题随着科技的进步和社会化功能的需要，单体建筑的面积越来越大，建筑高度越来越高，聚集的人员越来越多，当建筑物内部发生火灾时，造成人员严重伤亡的危险性越来越大，这与建筑物内有无良好的应急照明（事故照明）系统有着很大的关系，所以良好的应急照明系统是一个相当重要的安全设施，是建筑物内人员的安全和及时疏散的前提，并有利于救援工作的顺利进行，从而最大限度的减少人员的伤亡与降低人民财产的损失。
所谓应急照明，是指在正常照明系统在非常状态下，供人员疏散，保障安全或继续工作用的照明。
包括：备用照明、疏散照明、安全照明。
对于不同类型的建筑应急照明的供电时间、照度及控制要求均有不同。
根据规范要求，建筑物的应急照明、疏散指示照明属于消防电源，均需按建筑物等级标准采用相应等级的要求供电。
在进行应急照明供电设计时，设计人员都遵循“民用建筑电气设计规范JGJ/T16-92”中有关应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，应设置有蓄电池的应急照明灯或用集中蓄电池供电；带蓄电池的应急照明可接自本层（本区）配电盘的专用回路，或防灾专用配电盘。
这里分以下几种情况进行说明：1、小型建筑，仅为单路电源供电的系统，疏散指示灯、应急照明灯具自带蓄电池，火灾时切除电源，灯具内蓄电池放电自动点亮，小型建筑的应急照明要求供电时间一般不大于30min，能满足要求。
2、中型建筑，双回路供电，疏散指示灯、应急照明灯具设置数量较少，一般均处于常亮状态的，切断电源时也不存在问题。
3、重要公共建筑，双回路供电，疏散指示灯、应急照明灯具设置数量多，又建筑功能比较复杂，且疏散指示灯、应急照明灯通常作为平时照明的一部分使用，开关状态是处在不确定的状况下，事故停电时处于常亮状态的疏散指示灯和点亮状态的灯具不存在自动点亮的问题，而处于熄灭状态的灯具，就存在必须控制接通点亮的问题。
消防应急照明系统中的常见问题与对策发表时间：2019-09-17T11:39:24.307Z 来源：《电力设备》2019年第7期作者：刘军[导读] 摘要：消防应急照明系统作为建筑消防系统不可缺少的重要组成部分，己被广泛安装使用在各类建筑中，其性能好坏直接关系到该建筑中人员的生命安全。
（合肥水泥研究设计院有限公司安徽合肥 230051）摘要：消防应急照明系统作为建筑消防系统不可缺少的重要组成部分，己被广泛安装使用在各类建筑中，其性能好坏直接关系到该建筑中人员的生命安全。
合理完善的应急照明系统对扑灭火灾和减少人员伤亡及降低财产损失都起着举足轻重的作用。
本文针对消防应急照明系统中的常见问题与对策进行了分析。
关键词：应急照明；灯具选择；灯具安装一、应急照明系统常见问题分析与探讨1.1灯具选择问题（1）建设方与设计方沟通不畅，设计方技术交底不彻底，造成建设方和施工方对应急照明系统的理解深度不够，结果选择的消防应急灯具与设计图的供电方式不匹配。
（2）建设方与施工方质量控制不严，供货方贪图价格便宜，结果以民用应急灯具代替消防应急灯具。
由此需要特别注意，在购买灯具的过程中，要区分开消防应急灯具和普通民用应急灯具，选择真正的消防应急灯具。
（3）建设方与施工方沟通协调不畅，对灯具带蓄电池及镇流器、灯具类型选择过于随意，结果不符合规范要求，选择是否自带蓄电池的消防应急照明灯具应该依据具体施工图纸来确定。
此外，消防应急照明灯具必须采用宽电压启动和快速启动类的电子镇流器荧光灯、电子节能灯和白炽灯，以满足消防应急照明灯具应急转换时间应小于或等于５S的要求，不能选择电感类镇流器和非瞬间点亮型光源。
消防应急标志灯分为免维护型、长寿命型、普通型，出于后期维护费用考虑，建设方和施工方应优先选择免维护型LED灯具。
1.2灯具安装问题（1）位置问题。
安全出口标志灯安装在疏散出口和楼梯口的上方，安装位置应在逃生方向门内侧，有时图纸设计不严密，施工方又不仔细研究图纸造成安全出口灯安装于门外侧，与疏散线路方向不一致，顺着疏散线路方向看不到安全出口灯，起不到指示作用。
建筑消防应急照明系统的设计及问题【摘要】：改革开放以来，随着社会主义市场经济的迅速发展，我国大型建筑越来越多。
同时，随着建筑功能复杂、人口密度过高、灾害造成损失巨大等问题的日益加深，建筑消防应急照明系统的重要性也越来越高，它有利于建筑物内人员及时疏散和救援工作的顺利展开。
本文就建筑消防应急照明系统的设计和存在的问题进行探讨和研究。
【关键字】：消防应急照明系统，设计，问题根据国家颁布的规范，许多单层建筑、多层建筑及高层建筑的特定部位均应设置应急照明。
应急照明包括疏散照明、安全照明、备用照明。
在建筑电气照明设计中，应急照明设计是一个重要的部分。
近年来，大型公建越来越多，建筑物不断朝着大型化、规模化、复杂化发展，尤其是人员较为密积的酒店、商场、写字楼，在紧急状况下的人员疏散是一个很现实和重要的问题。
建筑消防应急照明系统的使用，对于紧急疏散人员和及时进行救援有着极其重要的意义。
建筑消防应急照明系统的设计消防应急照明系统是指事故应急照明、应急出口标志及指示灯，是火灾发生导致正常照明因故熄灭的非正常情况下，供暂时继续工作、引导被困人员疏散或展开灭火救援行动及保障安全而设置的照明系统，是建筑消防设施的重要组成部分。
建筑消防应急照明系统的分类首先是备用照明，备用照明是指在正常照明电源发生故障或失效时，正常照明失效时，为继续工作或暂时继续工作而设的备用照明。
其次是安全照明，就是指在正常照明电源发生故障或失效时，为使人员在火灾情况下，能从室内安全撤离至室外或安全区域而设置的疏散照明。
最后是疏散照明，就是指在火灾发生后，正常照明系统因故障或被控而熄灭，在人员密集的公共场所中，为使人们能安全进行疏散和引导人们迅速撤离危险场所而装设的照明，如疏散走道照明和应急照明等。
建筑消防应急照明系统的基本要求在《建筑照明设计标准》的规定中，消防应急照明系统应符合一定的标准。
备用照明的照度值不能低于所在场所一般照明照度值的10%，而安全照明的照度值也不能低于所在场所的一般照明照度值的5%，同时，疏散通道的疏散照明的照度值不能低于0.5勒克斯。
浅谈消防应急照明系统的设置摘要：消防应急照明是为了保障人员疏散、有利消防灭火救援而设置的照明系统,随着建筑物高度和规模不断扩大，功能复杂化,一旦发生火灾事故,消防应急照明系统是否正常工作，发挥效能，存在着灯具选型、供配电、联动控制等制约因素，在消防设计、施工及日常应用上也存在着诸多问题,本文结合实际验收工作如何合理设置消防应急照明系统进行探讨。
关键词：消防应急照明设置当前，建筑物不断朝着大型化、规模化、复杂化发展，该类建筑功能多、人员密集，发生火灾和断电情况时,如不能提供良好的消防疏散系统，容易造成群死群伤的恶性火灾事故,消防应急照明作为引导人员疏散、保障灭火救援顺利实施的工作，保证其可靠性,具有重要意义.结合实际消防验收工作,本人从消防应急灯具的组成、选型、供配ac明系统的组成第一种是由消防应急工作照明灯组成的消防工作照明功能系统，是为了火灾事故情况下为灭火及救援人员的工作而设置。
一般设在发电配电房、消防泵房、消防中心、通讯中心等重要场所,其工作应急时间至少不低于90min。
第二种是由消防应急疏散照明灯组成的消防疏散照度功能系统,是保障人员安全、迅速疏散提供必须的照度而设置。
一般设于平面楼层中的大型写字间、卫生间、公共走道及竖向楼梯间。
其应急工作时间不低于90min，照度不低于0.5lx，以确保人员有足够时间及能看清路面迅速疏散。
第三种是由消防应急标志灯及其它标志型式组成的疏散标识功能系统，目的是为人员安全、快速疏散提供明确的引导方向及途径。
标识系统一般设于平面楼层中的公共走道及竖向楼梯中，其应急工作时间不低于90min,标志灯主标界面表面亮度不低于15cd/m2，以保证吸引人员的视觉注意.二、消防应急照明系统的供配电1、应急照明电源的分类应急照明电源的类型。
消防应急照明电源是当正常电源不再提供正常照明状态,转换到应急照明电源供电。
消防应急照明电源大致可以分为以下几种类型：(1）来自电力网有效地与正常电源分开的馈电线路。
关于应急照明按防火分区设置的问题的讨论分区, 防火, 设置, 讨论最近做了几个工程，感觉审图办对照明审查的越来越严格，特别对于这个防火分区及专用回路的审查，可能是未来的趋势举个例子，一个多层公共建筑，最高负荷等级为二级，那么消防负荷也是二级，应急照明箱不能几层一设，必须每层一设，因为建筑的防火分区是每层一个（至少一个，现假定是一个，以便于讨论），应急照明箱就得每层设置一个，现在走廊的照明有普通照明，疏散照明，那么至少有两个回路（有的做法是疏散标志单成一路，就有三个回路），火灾时，普通照明回路就得切掉，不知大家现在是否也这么做？另外，如果换成是高层住宅是否也得这样，值得琢磨，是否有这个必要每层设应急照明箱，请感兴趣的继续跟帖！收藏分享分享到:QQ空间腾讯微博腾讯朋友学海无涯plainlife金牌会员帖子199 精华1 E币6790 行业*地区*在线时间2#发表于2008-12-19 19:41 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论我先来抛砖引玉高层住宅每层有电梯前室照明、防烟前室照明、楼梯间照明，走廊照明、电井照明，分一下，电梯前室照明、防烟前室照明、楼梯间照明是疏散照明，电井照明可按备用照明考虑，走廊照明也按备用照明考虑，还有竖井插座，还有管道井照明（不知这个大家做不做），是否有四个回路，好像有些复杂哈，请大家接着谈学海无涯0 小时TOPplainlife金牌会员帖子199 精华1 E币6790 行业*地区*在线时间0 小时3#发表于2008-12-19 19:55 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论还有一个备用照明的问题1 正常照明因故熄灭后，需确保正常工作或活动继续进行的场所应设备用照明，如商场、超市，比较大的餐厅2 供消防作业及救援人员继续工作的场所，应设置备用照明，如消防控制室、自备电源室、配电室、消防水泵房、防烟及排烟机房、电话总机房等在发生火灾时，第一种情况是否应该切掉其供电电源？学海无涯TOPxuhui6512高级会员帖子1024 精华4#发表于2008-12-19 21:23 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论应急照明不一定非要按防火分区考虑，但是可按防火分区切断非消防电源。
过程如下：1 当某层报警按钮或消火栓按钮动作后，可认为是火灾确认，此时警铃鸣响切断本层非消防电源。
防止由于电源短路使火灾进一步扩大，为消火栓灭火消除人员触电隐患。
照明应急灯立即供电(自带蓄电池供电)。
0 E币1774 行业*地区*在线时间282 小时2 消防中心进一步火灾确认后，（因为有时报警按钮和消火栓按钮可能误动作），手动切断整个大楼的非消防电源，然后启动大楼应急电源。
这样应急照明就不一定按防火分区考虑了。
TOPgdx8785版主帖子2103 精华E币19846 行业*地区*在线时间2507 小时5#发表于2008-12-19 21:42 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论<高规>9.1.3 消防用电设备应采用专用的供电回路，其配电设备应设有明显标志。
其配电线路和控制回路宜按防火分区划分。
应急照明应按防火分区设置,这应该没有疑义，除非是认为应急照明可以归类于非消防设施至于是不是该切，只要不是消防电源就该切「该帖子被gdx8785 在2008-12-19 21:42:59 编辑过」TOPxuhui65126#发表于2008-12-19 22:20 | 只看该作者高级会员帖子1024精华E 币1774行业*地区*在线时间282 小时回复:关于应急照明按防火分区设置的问题的讨论以下是引用 gdx8785 在(2008-12-19 21:42:36)的发言<高规>9.1.3 消防用电设备应采用专用的供电回路，其配电设备应设有明显标志。
其配电线路和控制回路宜按防火分区划分。
应急照明应按防火分区设置,这应该没有疑义，除非是认为应急照明可以归类于非消防设施 至于是不是该切，只要不是消防电源就该切 请注意宜字不是必须，也不是应该，这种表述在规范中有很大的空间。
TOPgdx8785版主帖子2103精华E 币19846 7#发表于 2008-12-19 22:55 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论规范用词说明:（3）表示允许稍有选择，在条件许可时，首先应这样做的： 正面词采用“宜”或“可”； 反面词采用“不宜”。
从以上文字可以看出:如果不这么做就应该列举出不这么做的充分理由在我看来并不是所谓的"有很大空间"行业*地区*在线时间2507小时TOPlingyan论坛元老帖子641 精华0 E币24235 行业*生产厂家地区*广东在线时间696 小时8#发表于2008-12-20 07:58 | 只看该作者回复:关于应急照明按防火分区设置的问题的讨论如果应急照明箱按每层一个来设，应急照明配电箱的数量会增加很多，举例如下：一栋25层的住宅楼，如果按一个应急照明箱管5层来考虑，只需要5个箱就行了，如果每层一个，就要25个箱，应急照明箱内的ATSE是一种很贵的元件，光应急照明箱上增加的投资，就会让开发商跳起来，解决的办法是应急照明箱内采用价格低、简单可靠的双电源切换装置，降低应急照明箱的造价，开发商才会接受这种应急照明的设计方案。
以下这篇文章可以供你参考：接触器在应急照明箱中做双电源切换的应用经过对建筑中双电源切换产品使用情况的分析和研究后，认为采用接触器做为建筑中应急照明箱中双电源切换元件，是一种非常理想的选择。
在建筑中使用双电源切换的场合中，双电源切换产品在应急照明配电箱的应用占到60%以上，由于这种采用接触器做双电源切换的方案的整体造价低，所以采用这种双电源方案可以减少房地产开发企业在建设项目中配电箱上的投资，降低企业的成本支出，增强企业市场竞争力。
在建筑中的应急照明配电箱中都要由双电源供电，并在配电箱内实现自动切换，在此处的双电源切换装置有一些特点：1．此处的切换电流安数不大，一般不超过100A。
2．因为应急照明配电箱的体积限制，要求双电源切换装置的体积要小，否则会造成应急照明配电箱的体积过大，造成应急照明配电箱安装上的困难。
比如说应急照明配电箱安装在强电竖井内，如果应急照明配电箱体积过大，就会造成竖井内设备的安装困难。
用接触器做应急照明配电箱中的双电源切换装置是一种非常理想的选择，接触器是一种使用历史很长、非常可靠的控制电器，接触器主要应用在电动机的频繁启、停控制，当然也可以应用在照明负荷的控制上，接触器的机械结构简单而且具有很长的电气寿命，接触器普遍具有50万～100万次的电气寿命，最主要的一个特点是：100A以下的接触器的体积较小，多数具有导轨安装的方式，可以很方便的和应急照明配电箱中的微断共同采用导轨安装的方式安装，所以采用接触器作为应急照明配电箱中的双电源切换装置，是一种非常理想的选择。
采用接触器作为应急照明配电箱中的双电源切换装置，并非是让大家采用早期的那种用中间继电器和接触器搭接一个线路来实现双电源切换的方案，这种双电源切换方式，只能称的上是一种简易的双电源切换方案，使用中表现出来有很多的问题，最大的一个缺点是电源检测不全面，因为中间继电器线圈只有两个接线端，不管如何接线，只能检测一或两相上是否失电，第三根相线上的电压无论如何都是检测不到的，如果常用电源的这个没接中间继电器的相线出现了断线，三相电源里只有两相有电，是一种严重的电源故障，用继电器搭接控制线路的双电源切换方案不能在常用电源出现这种故障的时候切换到备用电源上去；此外，如果电压过分的偏高，用继电器控制线路来实现的双电源切换方式也不能切换，而这种故障是有可能发生，比如如果工作零线断了，而负荷又不平衡，就有可能出线某相电压特别偏高，同时某相电压又偏低的情况，这种电源故障会造成大量的用电设备损坏，而出现这种电源故障时，中间继电器是不会动作的，接触器也不会自动切换到备用电源上。
这种简易的双电源切换方式在多种电源故障的情况都不能切换，只是在特定的电源故障情况（常用电源三相同时断电，或接中间继电器的相线断电）下才能切换，所以这种双电源切换的方式是不可靠的。
在2002年10月国家推出了ATSE的国家标准《GB/T14048.11-2002》中，明确说明ATSE 必须在常用电源的任意一相电压异常时切换到备用电源上去，所以用中间继电器和接触器搭接的双电源切换方案，是不满足双电源切换的国家标准中的要求的。
采用QTS1新型双电源控制器和两个通用的接触器所组成CC级双电源自动切换装置，应用在应急照明配电箱中，可以可靠的实现应急照明配电箱中双路进线电源自动切换的功能，而且可以充分的发挥接触器体积小、寿命长的优点，适合在应急照明配电箱中使用，而且由QTS1新型双电源控制器和两个通用的接触器所组成CC级双电源自动切换装置经国家质检部门依据国标《GB/T14048.11-2002》检验合格，是符合国家标准的合格产品，克服了早期用中间继电器和接触器搭接一个线路的双电源切换方案不符合国标的缺点。
设计中选型方法：这种双电源自动切换方案是由一台QTS1双电源自动切换控制器和两个通用的接触器组成，接触器可以采用国内外厂家生产的各种规格的接触器，设计师可以根据需要任意选择，控制器型号全部QTS1-K-A1.5表示即可，其中QTS1-K是型号不用动，A表示自投自复型（一般都是采用此型），1.5表示的是从常用电源切换到备用电源的切换延时时间是1.5秒，设计师可以根据上下级ATSE动作时间上配合的需要而调整，1.5秒可以适用多数配电系统中，一般情况下不需要调整。
图1设计举例：在某一建筑中，低压配电系统的接地形式为TN-S制，有一应急照明配电箱，根据设计需要，有8个应急照明回路，每个回路应急照明灯的安装功率1.2KW，8个回路的应急照明负荷平均分布到三相上，负荷最大的一相的安装功率为：Pmax相=3X1.2=3.6KWPe=3X Pmax相=3X3.6KW=10.8KWCosФ取0.85考虑到火灾时应急照明灯具有全部点亮的可能性，故需要系数Kx取1.0Pjs=Kx X Pe=1X10.8KW=10.8KWIjs=19.3A根据ATSE使用导则中的规定，确定此处的双电源切换装置为三极切换，接触器选三极普通接触器，接触器的额定电流应考虑一定的富裕量，应比此处的计算电流大1.3倍以上。
接触器Ie=1.3X19.3A=25.1A 取32A 型号选择CJX2系统图如下：实际的应急照明配电箱外观效果新国标和IEC标准中均明确用接触器的双电源为CC级，小容量的接触器价格便宜而且体积小，性能和PC级一样，而机械寿命比PC和CB高了两个数量级(几十万次)，小容量ATSE首选CC级。
