材料力学拉伸压缩实验

一、实验目的1. 了解材料力学中拉伸和压缩的基本原理及实验方法。

2. 通过实验观察材料的弹性、屈服、强化等力学行为。

3. 测定材料的屈服极限、强度极限、延伸率、断面收缩率等力学性能指标。

4. 掌握电子万能试验机的使用方法及工作原理。

二、实验原理1. 拉伸实验：将试样放置在万能试验机的夹具中，缓慢施加轴向拉伸载荷，通过力传感器和位移传感器实时采集力与位移数据，绘制F-Δl曲线，分析材料的力学性能。

2. 压缩实验：将试样放置在万能试验机的夹具中，缓慢施加轴向压缩载荷，通过力传感器和位移传感器实时采集力与位移数据，绘制F-Δl曲线，分析材料的力学性能。

三、实验设备1. 电子万能试验机2. 力传感器3. 位移传感器4. 游标卡尺5. 计算机及数据采集软件四、实验材料1. 低碳钢拉伸试样2. 铸铁压缩试样五、实验步骤1. 拉伸实验：1. 将低碳钢拉伸试样安装在万能试验机的夹具中。

2. 设置试验参数，如拉伸速率、最大载荷等。

3. 启动试验机，缓慢施加轴向拉伸载荷，实时采集力与位移数据。

4. 绘制F-Δl曲线，分析材料的力学性能。

2. 压缩实验：1. 将铸铁压缩试样安装在万能试验机的夹具中。

2. 设置试验参数，如压缩速率、最大载荷等。

3. 启动试验机，缓慢施加轴向压缩载荷，实时采集力与位移数据。

4. 绘制F-Δl曲线，分析材料的力学性能。

六、实验结果与分析1. 低碳钢拉伸实验：1. 通过F-Δl曲线，确定材料的屈服极限、强度极限、延伸率、断面收缩率等力学性能指标。

2. 分析材料在拉伸过程中的弹性、屈服、强化等力学行为。

2. 铸铁压缩实验：1. 通过F-Δl曲线，确定材料的强度极限等力学性能指标。

2. 分析材料在压缩过程中的破坏现象。

七、实验结论1. 通过本次实验，我们掌握了拉伸和压缩实验的基本原理及实验方法。

2. 通过实验结果，我们了解了低碳钢和铸铁的力学性能。

3. 实验结果表明，低碳钢具有良好的弹性和塑性，而铸铁则具有较好的抗压性能。

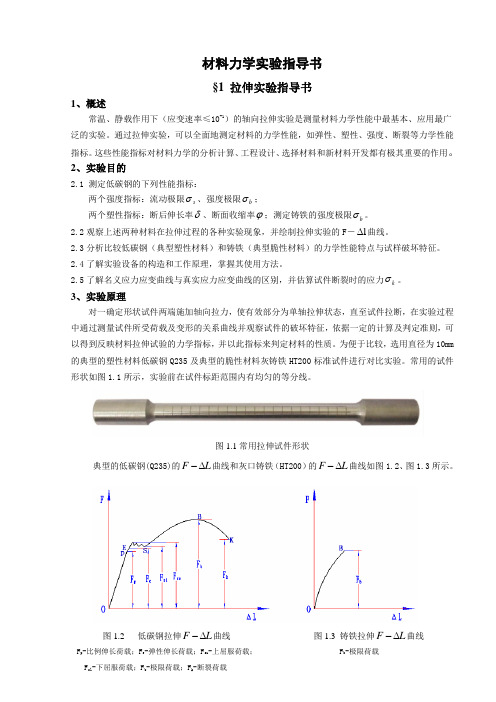

材料力学实验指导书§1 拉伸实验指导书1、概述常温、静载作用下（应变速率≤10-1）的轴向拉伸实验是测量材料力学性能中最基本、应用最广泛的实验。

通过拉伸实验，可以全面地测定材料的力学性能，如弹性、塑性、强度、断裂等力学性能指标。

这些性能指标对材料力学的分析计算、工程设计、选择材料和新材料开发都有极其重要的作用。

2、实验目的2.1 测定低碳钢的下列性能指标：两个强度指标：流动极限s σ、强度极限b σ； 两个塑性指标：断后伸长率δ、断面收缩率ϕ；测定铸铁的强度极限b σ。

2.2观察上述两种材料在拉伸过程的各种实验现象，并绘制拉伸实验的F －l ∆曲线。

2.3分析比较低碳钢（典型塑性材料）和铸铁（典型脆性材料）的力学性能特点与试样破坏特征。

2.4了解实验设备的构造和工作原理，掌握其使用方法。

2.5了解名义应力应变曲线与真实应力应变曲线的区别，并估算试件断裂时的应力k σ。

3、实验原理对一确定形状试件两端施加轴向拉力，使有效部分为单轴拉伸状态，直至试件拉断，在实验过程中通过测量试件所受荷载及变形的关系曲线并观察试件的破坏特征，依据一定的计算及判定准则，可以得到反映材料拉伸试验的力学指标，并以此指标来判定材料的性质。

为便于比较，选用直径为10mm 的典型的塑性材料低碳钢Q235及典型的脆性材料灰铸铁HT200标准试件进行对比实验。

常用的试件形状如图1.1所示，实验前在试件标距范围内有均匀的等分线。

典型的低碳钢(Q235)的L F ∆-曲线和灰口铸铁（HT200）的L F ∆-曲线如图1.2、图1.3所示。

图1.2 低碳钢拉伸L F ∆-曲线 图1.3 铸铁拉伸L F ∆-曲线 F p -比例伸长荷载；F e -弹性伸长荷载；F su -上屈服荷载； F b -极限荷载F sl -下屈服荷载；F b -极限荷载；F k -断裂荷载图1.1常用拉伸试件形状低碳钢Q235试件的断口形状如图1.4所示，铸铁HT200试件的断口形状如图1.5所示，观察低碳钢的L F ∆-曲线，并结合受力过程中试件的变形，可明显地将其分为四个阶段：弹性阶段、屈服阶段、强化阶段、局部变形阶段。

材料力学拉伸与压缩实验报告一、实验目的本实验旨在通过拉伸与压缩实验，探讨材料在受力下的力学性能，了解材料的强度、延展性和变形特点，为材料的工程应用提供理论依据。

二、实验原理1. 拉伸实验原理：拉伸试验是通过对试样施加拉力，使其发生长度方向的拉伸变形，以研究材料的强度、延展性和断裂特性。

在拉伸过程中，可以通过载荷和位移数据来绘制应力-应变曲线，从而得到材料的力学性能参数。

2. 压缩实验原理：压缩试验是通过对试样施加压力，使其产生长度方向的压缩变形，以研究材料在受压状态下的变形特性和抗压性能。

通过测量载荷和位移数据，可以得到材料的应力-应变关系，并分析其力学性能。

三、实验装置及试样1. 实验装置：拉伸试验机、压缩试验机、数据采集系统等。

2. 试样：常用的拉伸试样为标准圆柱形试样，常用的压缩试样为标准方形试样。

四、实验步骤1. 拉伸实验：a. 准备好拉伸试样，安装在拉伸试验机上。

b. 设置合适的加载速率和采样频率，开始施加拉力。

c. 记录载荷和位移数据，绘制应力-应变曲线。

d. 观察试样的变形情况，记录拉伸过程中的各阶段特征。

2. 压缩实验：a. 准备好压缩试样，安装在压缩试验机上。

b. 设置合适的加载速率和采样频率，开始施加压力。

c. 记录载荷和位移数据，得到应力-应变关系曲线。

d. 观察试样的变形情况，记录压缩过程中的各阶段特征。

五、实验结果及分析1. 拉伸试验结果分析：根据绘制的应力-应变曲线，分析材料的屈服点、最大强度、断裂点等力学性能参数，并观察材料的断裂形态和变形特点。

2. 压缩试验结果分析：根据得到的应力-应变关系曲线，分析材料在受压状态下的变形和抗压性能，并观察材料的压缩断裂形态。

六、实验结论通过拉伸与压缩实验，我们得到了材料在拉伸和压缩条件下的力学性能参数，并对其力学性能进行了分析。

实验结果表明，材料在拉伸状态下具有较好的延展性和韧性，而在受压状态下表现出良好的抗压性能。

这些结果为材料的工程应用提供了重要参考。

实验一 拉伸和压缩实验拉伸和压缩实验是测定材料在静载荷作用下力学性能的一个最基本的实验。

工矿企业、研究所一般都用此类方法对材料进行出厂检验或进厂复检，通过拉伸和压缩实验所测得的力学性能指标，可用于评定材质和进行强度、刚度计算，因此，对材料进行轴向拉伸和压缩试验具有工程实际意义。

不同材料在拉伸和压缩过程中表现出不同的力学性质和现象。

低碳钢和铸铁分别是典型的塑性材料和脆性材料，因此，本次实验将选用低碳钢和铸铁分别做拉伸实验和压缩实验。

低碳钢具有良好的塑性，在拉伸试验中弹性、屈服、强化和颈缩四个阶段尤为明显和清楚。

低碳钢在压缩试验中的弹性阶段、屈服阶段与拉伸试验基本相同，但最后只能被压扁而不能被压断，无法测定其压缩强度极限bc σ值。

因此，一般只对低碳钢材料进行拉伸试验而不进行压缩试验。

铸铁材料受拉时处于脆性状态，其破坏是拉应力拉断。

铸铁压缩时有明显的塑性变形，其破坏是由切应力引起的，破坏面是沿45︒～55︒的斜面。

铸铁材料的抗压强度bc σ远远大于抗拉强度b σ。

通过铸铁压缩试验观察脆性材料的变形过程和破坏方式，并与拉伸结果进行比较，可以分析不同应力状态对材料强度、塑性的影响。

一、 实验目的1．测定低碳钢的屈服极限s σ（包括sm σ、sl σ），强度极限b σ，断后伸长率δ和截面收缩率ψ；测定铸铁拉伸和压缩过程中的强度极限b σ和bc σ。

2．观察低碳纲的拉伸过程和铸铁的拉伸、压缩过程中所出现的各种变形现象，分析力与变形之间的关系，即P —L ∆曲线的特征。

3．掌握材料试验机等实验设备和工具的使用方法。

二、 实验设备和工具1． 液压摆式万能材料试验机。

2． 游标卡尺(0.02mm)。

三、 拉伸和压缩试件材料的力学性能sm s σσ(、sl σ）、b σ、δ和ψ是通过拉伸和压缩试验来确定的，因此，必须把所测试的材料加工成能被拉伸或压缩的试件。

试验表明，试件的尺寸和形状对试验结果有一定影响。

为了减少这种影响和便于使各种材料力学性能的测试结果可进行比较，国家标准对试件的尺寸和形状作了统一的规定，拉伸试件应按国标GB ／T6397—1986《金属拉伸试验试样》进行加工，压缩试件应按国标GB ／T7314—1987《金属压缩试验方法》进行加工。

材料力学拉伸实验报告 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】材料的拉伸压缩实验徐浩 20 机械一班一、实验目的1.观察试件受力和变形之间的相互关系；2.观察低碳钢在拉伸过程中表现出的弹性、屈服、强化、颈缩、断裂等物理现象。

观察铸铁在压缩时的破坏现象。

3.测定拉伸时低碳钢的强度指标（s、b）和塑性指标（、）。

测定压缩时铸铁的强度极限b。

二、实验设备1.微机控制电子万能试验机；2.游标卡尺。

三、实验材料拉伸实验所用试件（材料：低碳钢）如图所示，四、实验原理低碳钢试件拉伸过程中，通过力传感器和位移传感器进行数据采集，A/D转换和处理，并输入计算机，得到F-l曲线，即低碳钢拉伸曲线，见图2。

对于低碳钢材料，由图2曲线中发现OA直线，说明F正比于l，此阶段称为弹性阶段。

屈服阶段（B-C）常呈锯齿形，表示载荷基本不变，变形增加很快，材料失去抵抗变形能力，这时产生两个屈服点。

其中，B 点为上屈服点，它受变形大小和试件等因素影响；B点为下屈服点。

下屈服点比较稳定，所以工程上均以下屈服点对应的载荷作为屈服载荷。

测定屈服载荷Fs时，必须缓慢而均匀地加载，并应用s=F s/ A0（A0为试件变形前的横截面积）计算屈服极限。

图2 低碳钢拉伸曲线屈服阶段终了后，要使试件继续变形，就必须增加载荷，材料进入强化阶段。

当载荷达到强度载荷F b后，在试件的某一局部发生显着变形，载荷逐渐减小，直至试件断裂。

应用公式b=F b/A0计算强度极限（A0为试件变形前的横截面积）。

根据拉伸前后试件的标距长度和横截面面积，计算出低碳钢的延伸率和端面收缩率，即%100001⨯-=l l l δ，%100010⨯-=A A A ψ 式中，l 0、l 1为试件拉伸前后的标距长度，A 1为颈缩处的横截面积。

五、实验步骤及注意事项 1、拉伸实验步骤（1）试件准备：在试件上划出长度为l 0的标距线，在标距的两端及中部三个位置上，沿两个相互垂直方向各测量一次直径取平均值，再从三个平均值中取最小值作为试件的直径d 0。

机械学基础实验指导书力学实验中心金属材料的拉伸与压缩实验1.1 金属材料的拉伸实验拉伸实验是材料力学实验中最重要的实验之一。

任何一种材料受力后都要产生变形，变形到一定程度就可能发生断裂破坏。

材料在受力——变形——断裂的这一破坏过程中，不仅有一定的变形能力，而且对变形和断裂有一定的抵抗能力，这些能力称为材料的力学机械性能。

通过拉伸实验，可以确定材料的许多重要而又最基本的力学机械性能。

例如：弹性模量E 、比例极限R p 、上和下屈服强度R eH 和R eL 、强度极限R m 、延伸率A 、收缩率Z 。

除此而外，通过拉伸实验的结果，往往还可以大致判定某种其它机械性能，如硬度等。

我们以两种材料——低碳钢，铸铁做拉伸试验，以便对于塑性材料和脆性材料的力学机械性能进行比较。

这个实验是研究材料在静载和常温条件下的拉断过程。

利用电子万能材料试验机自动绘出的载荷——变形图，及试验前后试件的尺寸来确定其机械性能。

试件的形式和尺寸对实验的结果有很大影响，就是同一材料由于试件的计算长度不同，其延伸率变动的范围就很大。

例如：对45#钢：当L 0＝10d 0时（L 0为试件计算长度，d 0为直径），延伸率A 10＝24~29%，当L 0＝5d 0时，A 5＝23~25%。

为了能够准确的比较材料的性质，对拉伸试件的尺寸有一定的标准规定。

按国标GB/T228-2002、GB/P7314-2005的要求，拉伸试件一般采用下面两种形式：图1-11. 10倍试件；圆形截面时，L 0＝10d 0 矩形截面时，L 0＝11.30S 2. 5倍试件圆形截面时，L 0＝5d 矩形截面时, L 0＝5.650S =45Sd 0——试验前试件计算部分的直径； S 0——试验前试件计算部分断面面积。

此外，试件的表面要求一定的光洁度。

光洁度对屈服点有影响。

因此，试件表面不应有刻痕、切口、翘曲及淬火裂纹痕迹等。

一、实验目的：1．研究低碳钢、铸铁的应力——应变曲线拉伸图。

拉伸与压缩实验报告拉伸与压缩实验报告引言：拉伸与压缩是材料力学中常用的实验方法，用于研究材料在外力作用下的变形行为。

本次实验旨在通过拉伸与压缩实验，探究不同材料在不同加载条件下的力学性能和变形特点。

通过实验结果的分析，可以为工程设计和材料选择提供参考依据。

实验目的：1. 了解材料在拉伸和压缩过程中的变形特点；2. 掌握拉伸和压缩实验的基本操作方法；3. 分析不同材料的力学性能。

实验仪器与材料：1. 万能材料试验机2. 不同材料的试样（如金属、塑料、橡胶等）实验步骤：1. 准备不同材料的试样，并测量其初始长度和直径；2. 将试样装夹在试验机上，确保试样的纵轴与试验机的纵轴一致；3. 根据实验要求，选择拉伸或压缩实验模式，并设置加载速率；4. 开始实验，记录试样的载荷-位移曲线；5. 当试样发生断裂或达到预设的位移时，停止实验并记录结果；6. 对实验结果进行分析和讨论。

实验结果与讨论：1. 弹性阶段：在拉伸过程中，试样受到外力作用后会发生弹性变形，即在去除外力后能恢复到初始形状。

根据载荷-位移曲线，可以确定试样的弹性模量，即材料的刚度。

不同材料的弹性模量会有所差异，金属材料通常具有较高的弹性模量，而塑料和橡胶等材料的弹性模量较低。

2. 屈服阶段：在拉伸过程中，当试样受到一定载荷后，会出现屈服现象，即试样开始发生塑性变形。

屈服点是指试样开始发生塑性变形的载荷值。

不同材料的屈服点不同，这与材料的组织结构和力学性能有关。

3. 破坏阶段：在拉伸过程中，当试样承受的载荷超过其极限强度时，试样会发生破坏。

破坏形式有拉断、断裂等。

通过观察破坏形式，可以对材料的韧性和脆性进行初步判断。

金属材料通常具有较高的韧性，而塑料和橡胶等材料则更容易发生断裂。

4. 压缩过程：与拉伸过程类似，压缩实验也可以得到类似的结果。

在压缩过程中，试样会发生压缩变形，即试样的长度减小。

通过载荷-位移曲线，可以得到试样的压缩弹性模量和压缩强度等参数。

拉伸实验一．实验目的1．学习液压万能实验机的构造原理，并进行操作练习。

2．确定低碳钢的流动极限（屈服极限）、强度极限、延伸率和面积收缩率。

3．确定铸铁的强度极限。

4．观察材料在拉伸过程中所表现的各种现象。

二．实验仪器液压式万能实验机，游标卡尺。

三．实验原理塑性材料和脆性材料在拉伸时的力学性能。

(参考材料力学课本及其它相关书籍)四．实验步骤1．铸铁实验(1) 用游标卡尺量取试件的直径。

在试件上选取3个位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均直径值中取最小值作为试件的直径。

(2) 按下油泵"开"，打开送油阀，使活动平台上升5-10mm后，按下油泵"停"，关闭送油阀。

(3) 安装试件。

在安装试件以前，先调整下夹头位置，当上、下夹头间距合适以后，再把试件放入、夹紧。

(4) 调整平衡砣，使示力盘的主指针对零，然后拨动副指针，使之靠近主指针，并调整好自动绘图装置。

(5) 按下油泵"开"，打开送油阀，开始加载。

(6) 在试件断裂以后，记下试件的极限荷载。

(7) 试件断裂后，立即按下油泵"停"，关闭送油阀。

(8) 取下试件，打开回油阀，将活动平台降到零点以后，关上回油阀。

2．低碳钢实验(1) 用游标卡尺量取试件的直径。

在试件上选取3个位置，每个位置互相垂直地测量2次直径，取其平均值；然后从3个位置的平均直径值中取最小值作为试件的直径。

在试件中部用红铅笔作一个5或10长的标距（两端画上圆圈标记）。

(2) 按下油泵"开"，打开送油阀，使活动平台上升5-10mm后，按下油泵"停"，关闭送油阀。

(3) 安装试件。

在安装试件以前，先调整下夹头位置，当上、下夹头间距合适以后，再把试件放入、夹紧。

(4) 调整平衡砣，使示力盘的主指针对零，然后拨动副指针，使之与主指针对齐，并调整好自动绘图装置。

拉伸和压缩实验拉伸和压缩试验是建筑材料力学性能试验中最基本和最普通的实验，它对于评定材料的基本力学性能关系最密切。

对于大多数建筑材料是使用其拉伸强度还是压缩强度，基本上取决于材料的工作条件，而工作条件又取决于材料本身的结构性能，即：根据材料的性能，决定材料的工作条件——受拉或受压等。

或根据受力特点——受拉或受压，选择结构材料。

例如：金属材料具有较高的抗拉强度，同时也具有较高的抗压强度，而用做受拉力作用的材料则更为有效，而用作受压杆（若为细长杆）容易失稳，为此，需增加杆件的截面积，而材料的强度值未能充分得以利用。

因此，按材料的性能进行设计时，钢结构中的杆件应尽可能设计为受拉杆件。

又如：大多数无机非金属材料如：混凝土、砖、砂浆等，都具有较大的脆性，其抗拉强度与抗压强度相比很低，因此常用于抵抗压力的作用，因此其抗压试验的作用和意义与拉伸试验相比就显得很重要。

而这类材料用于承受拉力荷载显然是不适合的，当然象砖砌件这类结构其破坏又是由于砖的折（拉）断而开始的。

总之，材料受拉力和压力的作用，是材料受力的两个最基本形式，此外材料还可能受到弯、剪、扭等力的作用，材料抗拉强度与抗压强度之间有一定关系（材料不一样关系不一样），抗压强度与抗弯、抗剪和抗扭之间也有一定的关系，这些关系难有准确的表达式，而拉、压强度是材料使用得最为广泛的两个强度值。

（建筑结构中，柱墙主要承受压力，梁、板主要承受弯曲应力，屋架中的拉杆承受拉力）第一节拉伸实验一、对试件的要求（对试件总的要求是，对试验结果影响大的应消除）1、试件形式，有园柱形，如钢，平板形，如钢板等，8字形，如砂浆等，受拉截面一般为园形、正方形或长方形。

为了使断裂面发生在试件中长度的中部试件总是制成在长度中间的横截面小于两端的横截面，在这个断面上的应力不受夹具装置的影响。

2、试件的端部形状，应适合于试验材料本身的性能和试验机夹具装置。

可做成平滑的、阶梯形、螺纹形或锥形等。

端部的直径或宽度与中间偏袄截面直径或宽度之比与材料性能有关，如钢材为1.5:1，材料1.7—3.75:1,对脆性材料端部的制作特别重要，由于受夹具作用应力的影响，避免在端部破坏，应做得大一些。
