垃圾焚烧锅炉施工质量验收范围划分表

编制说明一、目的依照公司治理程序要求，为确保本专业严格依照合同及有关标准、规程的要求，增强施工进程的质量治理，保证施工查验处于受控状态，特编制《锅炉安装施工质量验收范围划分表》。

本工程锅炉专业共9个单位工程。

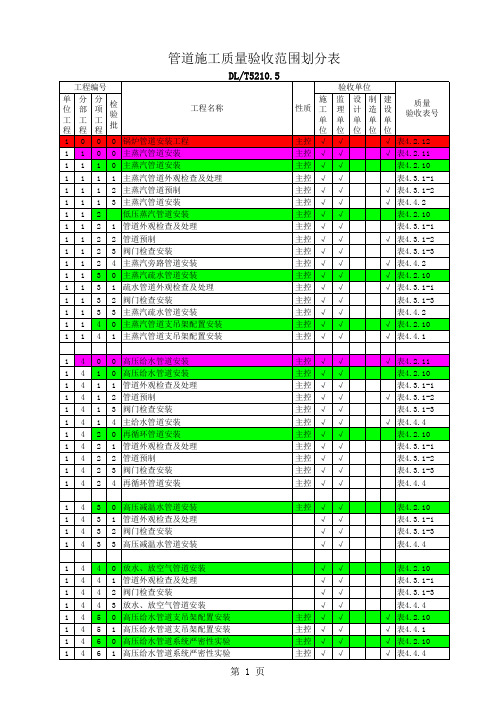

二、编制依据1. ）一、电力建设施工技术标准：锅炉机组（中华人民共和国电力行业标准DL 5190.2-2021）2. ）二、电力建设施工技术标准：管道及系统（中华人民共和国电力行业标准DL 5190.5-2021）3. Code for construction quality acceptance and evaluation of electric power construct）3、电力建设施工质量验收及评判规程：锅炉机组（中华人民共和国电力行业标准DL 5210.2-2020）4. Code for construction quality acceptance and evaluation of electric power construct）4、电力建设施工质量验收及评判规程：管道及系统（中华人民共和国电力行业标准DL 5210.5-2020）五、设计院提供的资料文件六、各设备厂家提供的资料文件三、有关说明1、本“施工质量验收范围划分表”所列查验项目与工程实际查验项目不符的部份已全数进行增加或删减。

2、工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。

3、施工项目必需施工完毕方可进行质量验收。

对施工质量进行检查、验收，施工单位应自检合格，且自检记录齐全后，方可报相应验收单位进行质量验收。

若是显现“规程”与制造厂要求不一致的情形，以制造厂的要求为准。

4、查验批项目验收合格方可对分项工程进行验收；分项工程验收合格方可对分部工程进行验收；分部工程验收合格方可对单位工程进行验收。

5、隐蔽工程在隐蔽前24小时由施工单位通知承包商及有关单位进行见证验收，并应完成验收记录及签证。

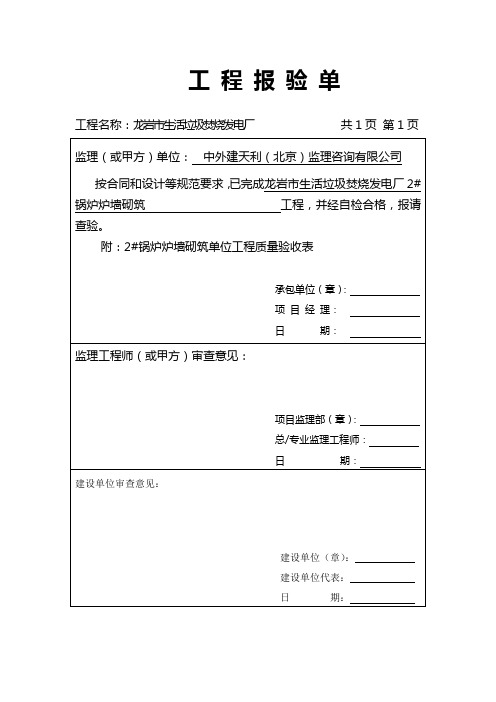

工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页龙岩市生活垃圾焚烧发电厂锅炉炉墙单位工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页垃圾焚烧炉砌筑分部工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页垃圾焚烧炉焚烧室内砌筑分项工程施工质量验收表销钉（支撑件）安装施工质量检验批验收表垃圾焚烧炉焚烧室保温砖砌筑施工质量检验批验收表2# 炉工程编号：DL/T 5210.2—2009—08010102 性质：表 4.12.18垃圾焚烧炉焚烧室耐磨耐火砖砌筑施工质量检验批验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页耐磨耐火材料喷涂、浇注分项工程施工质量验收表销钉（支撑件）安装施工质量检验批验收表耐磨耐火材料喷涂施工质量检验批验收表耐磨耐火材料浇注施工质量检验批验收表表4.12.17（续）工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页余热炉炉墙砌筑分部工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页余热炉室内砌筑分项工程施工质量验收表销钉（支撑件）安装施工质量检验批验收表垃圾焚烧炉焚烧室保温砖砌筑施工质量检验批验收表垃圾焚烧炉焚烧室耐磨耐火砖砌筑施工质量检验批验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页耐磨耐火材料浇注分项工程施工质量验收表销钉（支撑件）安装施工质量检验批验收表耐磨耐火材料浇注施工质量检验批验收表表4.12.17（续）工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页整体烘炉分部工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页整体烘炉分项工程施工质量验收表整体烘炉施工质量检验批验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页龙岩市生活垃圾焚烧发电厂全厂热力设备及管道保温单位工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页锅炉设备与管道保温分部工程质量验收表工程报验单工程名称：龙岩市生活垃圾焚烧发电厂共1页第1页锅炉设备保温分项工程施工质量验收表余热炉炉墙保温施工质量检验批验收表省煤器炉墙保温施工质量检验批验收表汽包保温施工质量检验批验收表汽包保温施工质量检验批验收表灰斗保温施工质量检验批验收表炉本体联箱保温施工质量检验批验收表。

锅炉专业垃圾焚烧锅炉安装A.1 质量验收范围划分A.1.1本附录适用于倾斜往复式机械型炉排垃圾焚烧炉、循环流化床垃圾焚烧炉的施工质量验收。

A.1.2垃圾焚烧锅炉施工质量验收范围划分应符合表A.1.2表A.1.2 垃圾焚烧锅炉施工质量验收范围划分表A.2施工质量验收记录签证清单表A.2.1锅炉本体安装施工记录、签证明细表A.2.2 烟气脱酸装置安装施工记录、签证明细表A.2.3 锅炉除尘装置安装施工记录明细表A.2.4 锅炉辅助机械安装施工记录明细表A.2.5 垃圾进料、投料系统安装施工记录明细表A.2.6 炉墙砌筑安装施工记录明细A.3 垃圾焚烧锅炉安装A.3.1 炉排支撑框架安装质量验收标准及检验方法应按表A.3.1执行。

表A.3.1炉排支撑框架安装A.3.2 炉排片安装质量验收标准及检验方法应按表A.3.2执行。

表A.3.2炉排片安装A.3.3驱动装置安装质量验收标准及检验方法应按表A.3.3执行。

表A.3.3 驱动装置安装A.3.4焚烧炉液压油站试运质量验收标准及检验方法应按表A.3.4执行。

表A.3.4 焚烧炉液压油站试运A.3.5焚烧炉润滑油站安装质量验收标准及检验方法应按表A.3.5执行。

表A.3.5 焚烧炉润滑油站安装A.3.6推料器安装质量验收标准及检验方法应按表A.3.6执行。

表A.3.6推料器安装A.3.8旋转雾化器安装质量验收标准及检验方法应按表A.3.8执行。

表A.3.8旋转雾化器安装A.3.9 飞灰制砖设备安装质量验收标准及检验方法应按表A.3.9执行。

表A.3.9飞灰成形设备安装A.3.13电动(液压)垃圾卸料门安装质量验收标准及检验方法应按表A.3.13执行。

表A.3.13电动(液压)垃圾卸料门安装A.3.14烘炉后检查质量验收标准及检验方法应按表A.3.14执行。

表A.3.14烘炉后检查A.3.15焚烧炉炉膛隐蔽签证应按表A.3.15填写相关内容。

表A.3.15 焚烧炉炉膛隐蔽签证。

编制说明
一、编制原则
严格按照《电力建设施工质量验收及评价规程》第2部分（5210.2-2009）编写，同时根据合同范围和质量检验项目进行增补。

受限于目前资料，本次仅编制上报《锅炉专业安装施工质量验收范围划分表》。

二、相关编制说明
锅炉本体增减及修改情况：去除钢架组合内容，去除水冷壁组合、包墙组合中联箱安装内容，空预器只保留受热面回转式空气预热器内容，去除排污换热器内容，去除定期排污扩容器内容，去除暖风器蒸汽和疏水管道安装内容，金属部件中的外置床直接去除，本体流道中外置床改为炉膛，去除水冷壁中螺旋段水冷壁安装内容，去除空气预热器冲洗水箱安装内容，去除除灰冲洗水箱安装内容，去除储气罐安装内容，去除汽包安装及汽包附件安装相应内容，增加汽水分离器、贮水箱安装等。

锅炉专业安装施工质量验收范围划分表。

锅炉专业生物质焚烧锅炉安装B.1 质量验收范围划分B.1.1 本附录适用于生物质焚烧电站锅炉的质量验收。

B.1.2 生物质焚烧锅炉施工质量验收范围划分应符合表B.1.2规定。

表B.1.2 生物质焚烧电站锅炉安装质量验收范围划分表工程编号工程名称性质验收单位质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位01 锅炉本体安装√√√√01 锅炉钢结构安装√√√01 钢架安装√√01 锅炉基础划线主控√√√表6.1.102 柱底板（垫铁）安装√√表6.1.203 炉底、炉后及下水管底部支撑组合安装主控√√√表B.2.104 钢架（立柱/梁/支撑）检查√√表6.1.305 钢架组合√√表6.1.406 钢架组合件（立柱、横梁、支撑）安装主控√√√表6.1.408 板梁检查√√表6.1.509 板梁安装主控√√√表6.1.610 钢架整体复查主控√√√表6.1.4 表6.1.611 钢架柱脚灌浆前检查主控√√√表6.1.702 平台梯子安装√√01 平台梯子设备安装√√表6.1.1302 其他金属结构安装√√√01 锅炉紧身封闭安装√√01 桁架检查安装√√表6.1.1502 外护板安装√√表6.1.1402 内护板、密封部件及孔门安装√√01 内护板安装√√表6.1.1602 锅炉密封件安装√√表6.1.1803 炉本体门孔安装√√表6.1.19 03 受热面安装√√√01 降水管安装√√01 主降水固定装置安装主控√√√表B.2.202 降水管安装√√表6.3.14工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位03 降水连通管安装√√表6.3.1402 汽包安装√√01 汽包检查、划线主控√√√表6.2.102 汽包安装主控√√√√表6.2.203 汽包内部装置安装主控√√√表6.2.3表6.2.403 水冷壁安装√√01 水冷壁检查√√√表6.3.102 联箱安装主控√√√表6.3.203 水冷壁组合主控√√√表6.3.3表6.3.404 水冷壁组合件安装主控√√√表6.3.505 水冷壁蒸汽连通管安装主控√√√表6.3.1404 炉排安装√√√01 炉排安装主控√√√表B.2.302 炉排密封件安装主控√√√表B.2.503 炉排驱动装置安装√√表B.2.404 炉排及驱动装置分部试运√√√表5.1.1905 过热器安装√√01 一级过热器组合主控√√√表6.3.3表6.4.102 一级过热器组合件安装主控√√√表6.4.203 二级过热器组合主控√√√表6.3.3表6.4.104 二级过热器组合件安装主控√√√表6.4.205 三级过热器安装主控√√√表6.3.3表6.4.206 四级过热器安装主控√√√表6.3.3表6.4.207 过热器吊挂装置安装√√表6.3.1506 过热减温器及连通管安装√√01 一级减温器安装主控√√√表6.3.202 二级减温器安装主控√√√表6.3.203 三级减温器安装主控√√√表6.3.204 过热器连接管安装√√表6.3.1405 过热器出口管道安装主控√√√表6.3.1407 烟气冷却器安装（高低温）√√01 烟气冷却器安装主控√√√表B.2.608 省煤器安装√√01 省煤器安装主控√√√表6.3.3工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位表6.5.202 省煤器连接管安装√√表6.3.1403 省煤器进口管道安装主控√√√表6.3.1404 锅炉附属管道及本体附件安装√√01 锅炉附属管道√√01 减温水管道安装√√表6.6.1表6.3.1502 定期排污管道安装√√表6.6.103 连续排污管道安装√√表6.6.104 紧急放水管道安装√√表6.6.105 疏水管道安装√√表6.6.106 放空气管道安装√√表6.6.107 吹灰汽源管道安装√√表6.6.108 取样管道安装√√表6.6.109 加药管道安装√√表6.6.110 燃油吹扫及伴热蒸汽管道安装√√表6.6.111 安全阀排汽管道安装（含消声器）√√表6.6.112 扩容器排汽管道安装√√表6.6.113 启动排汽管道安装（含消音器）√√表6.6.102 锅炉本体附件安装√√01 汽包水位计安装主控√√√表6.6.202 安全阀安装主控√√√√表6.6.303 压力表安装√√表6.6.404 膨胀指示器安装主控√√√表6.6.505 锅炉整体水压试验√√√√√01 锅炉整体水压试验√√√√√01 锅炉整体水压试验主控√√√√√表6.7.1 06 燃烧设备安装√√01 油燃烧器安装√√01 油燃烧器安装主控√√√表6.8.3 07 附属设备安装√√01 螺旋鳍片管式空气预热器安装√√01 螺旋鳍片管式空气预热器安装√√表6.9.102 吹灰装置安装√√01 吹灰器安装√√表6.9.1203 排污设备安装√√工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位01 定期排污扩容器安装√√表6.9.1302 连续排污扩容器安装√√表6.9.13 08 锅炉相关管道安装√√01 辅助蒸汽管道安装√√01 吹灰蒸汽管道安装√√DL5190.3表13.1.1表13.2.402 压缩空气管道√√01 仪用压缩空气管道√√DL5190.3表13.1.1表13.2.402 杂用压缩空气管道√√DL5190.3表13.1.1表13.2.403 锅炉工业水管道安装√√01 锅炉工业水管道安装√√DL5190.3表13.1.1表13.2.404 锅炉房内外冲洗、除尘水管道安装√√01 锅炉房内外冲洗、除尘水管道安装√√DL5190.3表13.1.1表13.2.4 09 烟风道及附属设备安装√√01 烟道安装√√01 烟道组合√√表6.11.202 烟道安装√√表6.11.203 烟道操作装置安装主控√√√表6.11.304 烟道支吊架安装√√表6.11.402 热风道安装√√01 热风道组合√√表6.11.202 热风道安装√√表6.11.203 热风道操作装置安装主控√√√表6.11.304 热风道支吊架安装√√表6.11.403 冷风道安装√√01 冷风道组合√√表6.11.202 冷风道安装√√表6.11.203 冷风道操作装置安装主控√√√表6.11.3工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位04 冷风道支吊架安装√√表6.11.4 10 锅炉整体风压试验主控√√√√01 锅炉整体风压试验主控√√√√01 锅炉整体风压试验主控√√√√表6.13.1 11 01 锅炉启动试运阶段检查√√√01 吊挂装置及膨胀系统√√√02 吊挂装置热态检查主控√√√√表6.14.103 膨胀系统热态检查主控√√√√表6.14.202 锅炉化学清洗前后检查√√√01 化学清洗前检查主控√√√√表6.14.402 化学清洗后检查主控√√√√表5.1.1003 管路系统冲洗√√√01 锅炉范围内管道冲洗√√√表6.14.604 锅炉吹管前后检查01 锅炉吹管前检查主控√√√√表6.14.702 锅炉吹管后检查主控√√√√表5.1.1005 汽水管道螺栓热紧01 汽水管道螺栓热紧主控√√√√表6.14.802 锅炉机组除尘器装置安装√√√01 袋式除尘器安装√√√01 袋式除尘器金属结构安装√√01 袋式除尘器构架安装√√表7.1.102 袋式除尘器柱顶支座安装主控√√√表7.1.203 袋式除尘器灰斗组合安装√√表6.11.104 袋式除尘器壳体组合安装√√表7.1.505 袋式除尘器进出口烟箱组合安装√√表7.1.606 袋式除尘器分布板、阻流板组合安装√√表7.1.607 袋式除尘器梯子平台安装√√表6.1.13 02 袋式除尘器除尘设备安装√√01 袋式除尘器花板安装√√表7.2.102 袋式除尘器滤袋和袋笼安装主控√√√表7.2.2工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位03 袋式除尘器反吹风系统安装表7.2.304 袋式除尘器旋转喷吹装置安装主控√√√表7.2.406 袋式除尘器清灰装置试运主控√√√√表7.1.11 02 旋风除尘器安装√√√01 旋风除尘器安装√√01 旋风除尘器钢架组合安装√√表7.1.102 旋风除尘器壳体安装√√表B.2.703 锅炉燃油系统设备及管道安装√√01 油罐区设备及管道安装√√01 油罐及附件安装√√01 油罐及附件安装主控√√√表14.1.202 油泵房设备安装√√01 供油泵安装√√DL5190.3 表9.2.602 缷油泵安装√√DL5190.3表9.2.603 污油泵安装√√DL5190.3表9.2.604 燃油加热器、过滤器等附件安装√√表8.1.305 油泵分部试运主控√√√√表5.1.19 03 燃油管道安装√√01 燃油管道安装主控√√√表8.1.402 冷却水管道安装√√DL5190.3 表13.1.1 表13.2.403 排污管道安装√√DL5190.3 表13.1.1 表13.2.404 燃油管道吹扫√√01 管道吹扫主控√√√√表8.1.502 厂区燃油管道安装√√01 厂区燃油管道安装√√01 燃油管道安装主控√√√表8.1.4工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位02 燃油管道吹扫√√√01 管道吹扫主控√√√√表8.1.5 03 锅炉房燃油系统管道安装√√01 锅炉房燃油系统管道安装√√01 锅炉房燃油管道安装主控√√√表8.1.402 调节阀、流量计等安装√√表8.2.102 燃油管道吹扫√√√01 管道吹扫主控√√√√表8.1.502 管道通油试验表8.1.704 锅炉辅助机械安装√√√√01 风机设备安装√√√01 送风机安装主控√√√01 基础检查划线及垫铁、地脚螺栓安装√√表5.1.1202 送风机安装√√表9.2.1 表9.2.203 电动机安装√√表5.1.1504 送风机分部试运主控√√√√表5.1.19 02 引风机安装主控√√√01 基础检查划线及垫铁、地脚螺栓安装√√表5.1.1202 引风机安装√√表9.2.1 表9.2.203 电动机安装√√表5.1.1504 引风机分部试运主控√√√√√表5.1.19 02 空气压缩机设备安装√√01 空气压缩机设备安装√√01 空压机安装√√表9.3.102 干燥器安装√√表9.3.203 储气罐及附件安装√√表6.9.1304 空压机房管道安装√√DL/T5210.3表13.1.1 表13.2.402 空气压缩机分部试运√√√√工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位01 空压机分部试运主控√√√√√表5.1.19 03 灰渣设备安装√√√01 渣井、灰斗安装√√√01 渣井安装主控√√√表9.4.802 刮板式捞渣机安装√√01基础检查划线及垫铁、地脚螺栓安装√√表5.1.1202 刮板式捞渣机安装主控√√√表9.4.1003 刮板式捞渣机分部试运主控√√√√√表5.1.1903 链板输送机安装√√01基础检查划线及垫铁、地脚螺栓安装√√表5.1.1202 链板输送机安装主控√√√表9.4.1003 链板输送机分部试运主控√√√√√表5.1.1904 污水泵安装√√01 污水泵安装√√DL5190.3表11.1.402 污水泵分部试运主控√√√√表5.1.1905 给料系统安装√√√01 给料系统构架安装√√01 给料系统构架安装√√01 给料系统基础划线及垫铁安装主控√√√表B.2.802 给料系统构架组合安装主控√√√表6.1.402 平台梯子安装√√01 平台梯子安装√√表6.1.1302 给料设备安装√√01 分配器安装√√01 分配器安装主控√√√表B.2.902 分配器分部试运主控√√√√√表5.1.1902 称重输送机安装√√01 称重输送机安装主控√√√表B.2.1102 称重输送机分部试运主控√√√√√表5.1.1903 密封输送机安装√√01 密封输送机安装主控√√√表B.2.10工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位02 密封输送机分部试运主控√√√√√表5.1.1904 缓冲输送机安装√√01 缓冲输送机安装主控√√√表B.2.1102 缓冲输送机分部试运主控√√√√√表5.1.1905 定量给料输送机安装√√√01 定量给料输送机安装主控√√√表B.2.1102 定量给料输送机分部试运主控√√√√√表5.1.1906 定量给料机安装√√√01 定量给料机安装主控√√√表B.2.1102 定量给料机分部试运主控√√√√√表5.1.1907 破碎机安装√√01 破碎机安装主控√√√表B.2.1202 破碎机分部试运主控√√√√√表5.1.1908 给料机安装√√01 给料机安装主控√√√表B.2.1102 给料机分部试运主控√√√√√表5.1.1909 链条输送机安装√√01 链条输送机安装主控√√√表B.2.1102 链条输送机分部试运主控√√√√√表5.1.1910 水冷套及水冷套冷却水管道和防火门安装√√√01 水冷套及水冷套冷却水管道安装主控√√√表B.2.1311 直线螺旋输送机√√01 直线螺旋输送机安装√√表B.2.1402 直线螺旋输送机试运√√√√√表5.1.1912 斗式提升机√√01 斗式提升机安装√√表9.4.1302 斗式提升机试运√√√√√表5.1.1913 螺旋输送机√√01 螺旋输送机安装√√表B.2.1502 螺旋输送机试运√√√√√表5.1.1914 皮带输送机安装√√工程名称性质质量验收表编号单位工程分部工程分项工程检验批施工单位设计单位制造单位总承包单位监理单位建设单位01 皮带输送机安装√√表10.2.302 皮带粘接√√表10.2.403 皮带输送机试运√√√√√表5.1.1906 锅炉炉墙砌筑√√√01 锅炉本体砌筑√√01 锅炉本体砌筑√√01 给料口水冷壁炉墙主控√√√表13.2.202 门孔炉墙√√表13.2.103 炉顶炉墙施工√√表13.1.104 排渣道炉墙施工√√表13.2.207 全厂热力设备与管道保温√√√√执行DL/T5704－201408 全厂设备与管道油漆√√√√执行DL/T5704－2014施工单位(签章) 年月日设计单位(签章)年月日制造单位(签章)年月日总承包单位(签章)年月日监理单位（签章）年月日建设单位(签章)年月日B.2 生物质焚烧炉安装B.2.1 锅炉受热面底部支撑结构安装质量标准及检验方法应符合表B.2.1规定。
