许继低压电器智能电容器选型手册一、智能集成电力电容器1、型号命名：补偿方式型号规格单位电压(V)容量(kvar)高度H(mm)三相共补XJDBS-450/10/(5+5)台45010235XJDBS-450/15/(5+10)台45015235XJDBS-450/20/(10+10)台45020235XJDBS-450/25/(10+15)台45025290XJDBS-450/30/(10+20)台45030290XJDBS-450/40/(20+20)台45040290单相分补XJDBF-250/5台2505235XJDBF-250/10台25010235XJDBF-250/15台25015290XJDBF-250/20台250202902、主要特点：①.体积小、安装简便，可随机就地智能补偿，只需补接信号输入即可进行自动切。
②.可一机自动智能，亦可多机联网智能，实现多机自动联网投运。
③.集成电容可自动显示功率因数、电网电压、电网二次电流及故障信息等。
④.可根据实际情况设定投入功率因数、切除电压设定等。
3、适用范围：智能低压电力电容器（智能低压节能电力电容补偿装置）是0.4KW 低压配电网降低线损、提高功率因数、改善电能质量和节能降耗的新一代智能型无功补偿装置。
由智能测控单元、过零投切开关电路、保护单元、两台（△型）或一台（Y 型）低压电力电容器构成。
集成了现代测控，电力电子，网络通讯，自动化控制，电力电容器等先进技术。
改变了传统无功补偿装置落后的控制器技术和落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大和笨重的结构模式，具有补偿效果更好体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便，使用寿命更长，可靠更高的特点，适应了现代电网对无功补偿的更高要求。
4、外形及安装尺寸：产品代号补偿方式：S －三相补偿；F －分相补偿额定电压（V ）额定容量（kvar ）第一路容量第二路容量企业代号5、工作条件：使用条件：海拔2000米以下，环境温度-25℃—+50℃；相对湿度≤90%（20℃）额定电压：250VAC50Hz额定容量：共补5-40kvar，分补5-20kvar电容允差：-5—+10%最高允许过压：110%额定电压6、电气接线原理简图：Y型电容接法△电容接法产品与电源端的连接导线规格：一般情况，单台总容量为30kvar以上的共补和总容量为20kvar分补电容器，应采用标准16mm²截面积的多芯铜导线，其余规格采用标准10mm²截面积的多芯铜导线。
智能补偿电容的原理
智能补偿电容是一种能够实现电网无功补偿的设备，它的工作原理基于电容器的电流-电压特性和对电网中的无功功率进行
实时检测与计算。
智能补偿电容的核心是电容器，它可以储存电能并随着电网的无功功率需求进行补偿。
当电网中存在无功功率时，智能补偿电容会通过检测电网中的电流和电压来计算出无功功率的大小。
然后，根据计算出的无功功率，智能补偿电容会相应地调整其接入或退出电网的电容器数量，以达到电网无功功率平衡的目的。
具体而言，智能补偿电容通过测量电网中的电流和电压，计算得出电网的功率因数（power factor），即无功功率与有功功
率的比值。
当功率因数小于1时，说明电网中存在无功功率，此时智能补偿电容会接入电容器来进行无功补偿，提高功率因数。
反之，当功率因数等于1时，电网中不存在无功功率，智能补偿电容则会退出电容器，停止无功补偿。
智能补偿电容的优势在于它能够根据实际的无功功率需求进行动态调整，以避免电网的过补偿或欠补偿现象。
同时，它还可以通过与其他智能设备的联动，实现更高级的电网管理和优化控制，提高电网的稳定性和效能。
总的来说，智能补偿电容的工作原理是通过电流-电压特性和
功率因数的计算来实现电网中无功功率的补偿，从而提高电网的功率质量和效率。

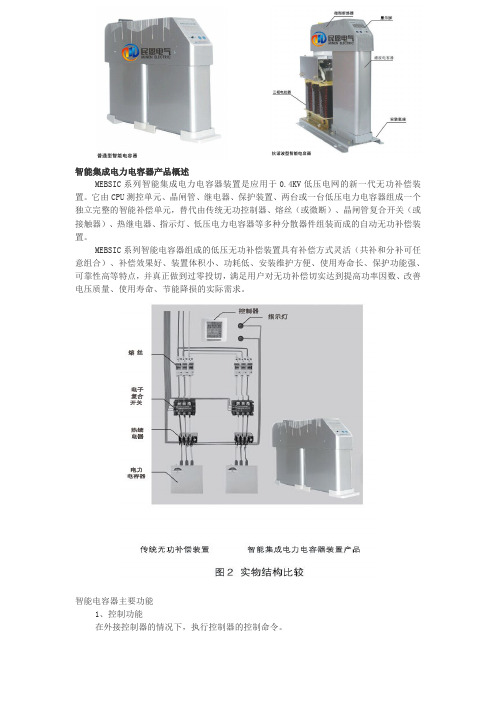

智能集成电力电容器产品概述MEBSIC系列智能集成电力电容器装置是应用于0.4KV低压电网的新一代无功补偿装置。
它由CPU测控单元、晶闸管、继电器、保护装置、两台或一台低压电力电容器组成一个独立完整的智能补偿单元，替代由传统无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器等多种分散器件组装而成的自动无功补偿装置。
MEBSIC系列智能电容器组成的低压无功补偿装置具有补偿方式灵活（共补和分补可任意组合）、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对无功补偿切实达到提高功率因数、改善电压质量、使用寿命、节能降损的实际需求。
智能电容器主要功能1、控制功能在外接控制器的情况下，执行控制器的控制命令。
在没有外接控制器或控制故障情况下，产品能自动组网，产生一个主机，其余为从机，构成一个系统自动进行无功投切。
如果某台从机故障则自动退出，不影响系统工作。
如果主机故障退出系统，则在剩余从机会自动产生一个新的主机，组成一个新的系统。
能够按照电容器容量和投切次数自动形成控制策略：对容量相等的电容器采用循环投切，对容量不等的电容器兼顾容量和投切次数采用优化组合投切。
2、测量功能测量电压、电流、无功功率、功率因数，能自动检测CT方向，产品内部温度。
3、保护功能具有过压保护、过压闭锁、失压保护、电容器过电流保护、缺相保护、过温保护。
4、人机接口产品配置有数码管显示、指示灯、按钮，具有各种数据显示，电容器投切状态指示、保护动作状态指示、自诊断故障类型指示等。
智能电容器技术参数1、满足技术条件GB/T22582-2008《电力电容器低压功率因数补偿装置》2、环境条件工作温度：-25℃~65℃相对湿度：20%~95%海拔高度：≤4000M3、电源条件工作电压：共补380V AC，分补220V AC电压偏差：±20%电压谐波：THDU≤5%额定频率：50Hz±5%功率消耗：<2W4、测量精度电压：≤0.5%电流：≤0.5%温度：≤±1℃功率因数：≤±0.015、控制方式控制信号：多参数模糊控制取样信号：0~5A6、产品应用范围农网（谐波总量为10%以下的场所）；城网（谐波总量为10%以下的场所）；电网智能化配电台区、公用建筑、商业地产、住宅区等；无谐波设备的工业（谐波总量为10%以下的场所）。
052RD-ZM 智能式无功补偿电容器是由智能测控单元、零投切复合开关、智能保护单元、两台（△型）或一台（F 型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。
替代由智能无功控制器、熔丝（或微断）、晶闸管复合开关（或接触器）、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。
产品既可单台使用，也可多台组网构成补偿系统使用；既可三相补偿，也可三相和分相混合补偿。
智能电容器集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。
改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。
产品型号格式命名:表示企业代号；表示智能电容器；表示补偿电容器为共补接法，表示补偿电容器为分补接法；电容器电压表示电容器的额定电压。
如./就表示智能低压电容器，补偿电容器是三角形接法共补，额定电压补偿容量为。
R ”F”-R -0420，400V ，20KVar D ZM-G”DZMG -”产品概述选型指南主要技术参数智能电容器为模块化设计，组成模块有：①高品质电容器②智能测控模块③投切开关模块④线路保护模块高品质电容器。
采用目前先进的复合边缘加厚金属化膜的自愈式低压并联电容器。
具有重量轻、特性好、使用寿命长、损耗低、发热小、温升低等全面的优点。
□ 实现电压过零导通和电流过零切断，使智能系统在接通和断开的瞬间具有可控硅开关的优点，而在正常接通期间又具有接触器开关无功耗的优点。
其实现方法是：投入时是在电压过零瞬间可控硅先过零触点，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
智能测控模块与线路保护模块采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相，则自动退投。
WDJBC低压智能电力电容器使用说明书浙江沃尔德电力电子有限公司引言诚挚的感谢您选用了浙江沃尔德电力电子有限公司的产品。
请您在安装使用本产品之前详细的阅读本手册，以免造成误操作。
由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。
如有错误、遗漏等不当之处，敬请各位用户谅解。
目录一、产品简介 (1)二、功能特点 (2)三、主要技术指标 (3)四、型号规格定义 (5)4.1型号命名 (5)4.2常规产品型号规格表 (5)五、智能电容外观及接线端子定义 (6)5.1外观 (6)5.2端子定义 (6)六、产品应用电气连接及接线示意图 (7)6.1产品与电源端的连接导线规格 (7)6.2产品与产品间的信号线连 (7)6.3正确的电气连接接口方式 (7)6.4电气距离及安装尺寸 (8)6.5无功补偿控制器和智能电容连接方式 (9)6.5.1混补型二次互感器与电容器连接图 (9)6.5.2全共补型二次互感器与电容器连接图 (10)6.6多台智能电容自行组网连接图 (11)6.6.1混补型二次互感器与电容器连接图 (11)6.6.2全共补型二次互感器与电容器连接图 (12)附件1：共补电容具体操作 (13)附件2：分补电容具体操作 (19)附录3：自动组网操作说明 (25)七、使用注意事项及故障分析 (26)一、产品简介WDJBC系列智能电容器是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。
它由智能测控单元，晶闸管复合开关电路，线路保护单元，一台(△型，内分两路)或一台（Y型）低压电力电容器构成。
替代常规由智能控制器、熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。
改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好，体积更小，功耗更低，价格更廉，节约成本更多，使用更加灵活，维护更加方便,使用寿命更长，可靠性更高的特点，适应了现代电网对无功补偿的更高要求。
WBMJZ集成式智能电力电容器
产品特点 Product Charicteristics
●一体化：本产品由高分断小型断路器、智能测控单元、过零投切系统、圆柱形铝壳自愈
式电力电容器完美结合而成。
●智能化：功率因数测量精度高、显示范围宽、LCD液晶显示、界面美观大方、具有自
动运行和手动运行两种工作方式；实时显示电网的各个参数、实时温度显示，保护设备的正常运行；具有过电压、欠电压、欠电流、过温度、过欠补偿保护功能；具有掉电保护功能；掉电数据不丢失。
具有时钟功能（匹配），能够实时显示当前时间；电流信号输入阻抗小于0.01Ω，精度高；提供485通讯接口，内置MODBUS-RTU协议；兼容DL645-2007通讯协议，可实现远程监控。
可实现180个工作日以上的历史数据保存功能（匹配）。
本产品具有抑制谐波功能，抗干扰能力强；可实现：共补、分补、混合补偿控制方式；可实现三相电流、三相电压、三相有功、无功、视在功率等电网参数的实时显示。
●智能组网功能：本产品具有智能组网、自诊断故障及保护功能，可实现多台联机使用，
构成无功自动控制系统；个别从机出现故障时自动退出，不影响其他及其工作。
●过零投切：内置微处理器和智能软件，并选用高性能可控硅模块，智能控制电容器投切：
实现过零投切、无涌流、无电弧、响应快。
●本产品选用高性能干式圆柱形铝壳自愈式电力电容器，散热好、体积小、寿命长，从而
保证了整机的安全性和可靠性。
产品型号 Product model
WBMJZ 0.45-20S+20S
选型说明 Model chosen description
●三相补偿方式产品内部含有两台“△”型电容器，最大电容量为（30+30）kVar，两台
电容器工作时不同时投、退。
●混合补偿方式内部有一台“△”型电容器+一台“Y”型电容器，最大电容为（30共补
+30分补）kVar，分别独立工作。
●分相补偿方式产品有一台“Y”型电容器，如（20+20）、（20+10）、（10+10）、（10+5）
kVar等。
●额定耐受电压一般三相补偿方式取0.45KV、分相补偿方式取0.25KV，可靠性较高。
主要技术参数 Main technical parameters
与常规装置的性能比较 The function compared with the conventional device。
