管廊照明工程方案一、前言管廊照明工程是指为了提高管廊的照明亮度和美观度而进行的工程。
管廊是城市地下综合管线的通道，在夜间如果没有良好的照明，不仅会影响人们的视觉体验，还会增加安全隐患。
因此，对管廊进行合理的照明设计和施工是非常重要的。
本文将介绍一种适用于城市管廊的照明工程方案，以期提高管廊的照明亮度和美观度。
二、工程概述本工程旨在提高城市管廊的照明亮度和美观度，为市民提供舒适的通行环境。
具体工程内容包括管廊照明系统设计、灯具选型以及施工方案等。
三、照明系统设计1、照明系统基本原理管廊照明系统采用LED灯具作为光源，通过灯具的布置和控制，提高管廊的照明亮度和均匀度。
同时，根据管廊的结构和使用需求，对照明系统的多功能性和智能化进行设计。
2、照明系统布置为了确保管廊的照明均匀度，工程中采用了间距均匀的LED灯组，根据管廊的尺寸和形状设计合理的布置方案。
同时，考虑到管廊的功能需求，照明系统还需满足应急照明和导向照明的要求。
3、控制系统设计照明系统采用智能化控制技术，根据管廊的使用情况和环境光照，调节灯具的亮度和色温。
在夜间或恶劣天气下，照明系统可自动调节亮度，确保管廊的安全和舒适度。
四、灯具选型1、光源选用LED灯具具有节能、寿命长、色彩丰富等优点，适合用于管廊照明。
光源选用高亮度、高色温的LED灯珠，以提高管廊的照明亮度和色彩还原度。
2、灯具设计LED灯具的设计应考虑到管廊的结构特点和使用需求，尽可能减小灯具的体积和重量，以减轻安装和维护的成本。
灯具的防水、防尘、防腐性能也需要符合管廊的使用环境。
3、灯具可靠性管廊照明系统属于城市基础设施，灯具的可靠性和稳定性是关键。
因此，在灯具选型中，需要考虑到灯具的质量和品牌信誉度，以确保照明系统的可靠性和安全性。
五、施工方案1、安装方法照明系统的安装应采用专业化的施工队伍，严格按照设计要求和安全规范进行安装。
同时，需要配备专业的安装工具和设备，确保照明系统的安装质量和施工进度。
导光管与传统采光天窗可比性一、导光管采光系统优缺点对比优点：①导光管采光系统是在无需用电的情况下解决室内的照明，节省全天8-10个小时的白天照明用电量。
②使用寿命25年，那么作为一个前期一次性投入的节能产品，超长的寿命在它在回收期上得到充分的保证。
③导光管采光技术引用到室内的光线，属于自然光，全光谱。
且经过漫射器的散射，光线分布均匀，无眩光，无频闪，光线柔和而不刺眼。
④隔热、防水，全封闭式。
隔离室外热量，隔热系数K值为1.5，东方光以在导光管行业十年之久，防水问题完全无需担心。
导光管属于全封闭式，安全系数相对较高。
⑤导光管的室内照度与室外的照明相对应，折射率为98%，最低折射率为89%（根据管道长度），室内的照度与室外亮度大致相同。
一套标准的导光管采光系统（DS530）在底下车库的照亮面积为70-80㎡/一套。
⑥不阻碍地面交通的平板导光管，承载地面上高达40吨的重物，可以很好的利用节省地面空间。
缺点：①管道最大长度为18米，由于导光管管道长度会导致导光管内收集室外光的折射率衰减从而使室内的照明亮度相对减少，所以导光管试用范围大多仅限于单层建筑、顶层建筑，工业厂房，底下车库等等。
②导光管造价相对普通灯泡、LED灯等要高，大多数人无法接受导光管前期的价格，但是作为一个节能产品，我们不能单单看导光管的价格，导光管规范回收期为2-3年，而导光管的时候寿命为25年，后期且无需维护。
③作为一个前期工程需要开孔的作物，防水问题是导光管行业的一大困扰，国内东方风光防水处理做的较好，贴别正对平板式导光管的试用更加有难度。
二、采光天窗优点：①这种天窗是在屋面直接开洞，铺上透光材料（如钢化玻璃、夹丝平板玻璃玻、璃钢塑料等）。
由于不需安装天窗架，降低了建筑高度，简化结构，施工方便。
它的造价仅为矩形天窗的21%～31%。
平天窗不但采光效率搞，而且布置时没有天窗架的限制，可以根据需要，灵活地布置，因而更易获得均匀照度。
优点是开启面积大，通风好，密封性好，隔音、保温、抗渗性能优良。

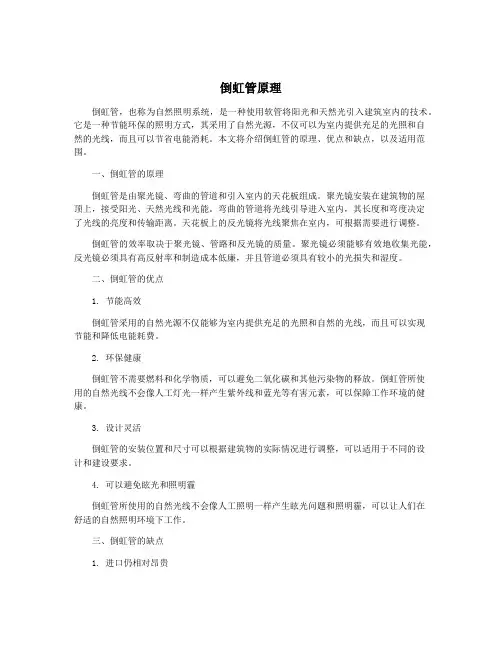

倒虹管原理倒虹管，也称为自然照明系统，是一种使用软管将阳光和天然光引入建筑室内的技术。
它是一种节能环保的照明方式，其采用了自然光源，不仅可以为室内提供充足的光照和自然的光线，而且可以节省电能消耗。
本文将介绍倒虹管的原理、优点和缺点，以及适用范围。
一、倒虹管的原理倒虹管是由聚光镜、弯曲的管道和引入室内的天花板组成。
聚光镜安装在建筑物的屋顶上，接受阳光、天然光线和光能。
弯曲的管道将光线引导进入室内，其长度和弯度决定了光线的亮度和传输距离。
天花板上的反光镜将光线聚焦在室内，可根据需要进行调整。
倒虹管的效率取决于聚光镜、管路和反光镜的质量。
聚光镜必须能够有效地收集光能，反光镜必须具有高反射率和制造成本低廉，并且管道必须具有较小的光损失和湿度。
二、倒虹管的优点1. 节能高效倒虹管采用的自然光源不仅能够为室内提供充足的光照和自然的光线，而且可以实现节能和降低电能耗费。
2. 环保健康倒虹管不需要燃料和化学物质，可以避免二氧化碳和其他污染物的释放。
倒虹管所使用的自然光线不会像人工灯光一样产生紫外线和蓝光等有害元素，可以保障工作环境的健康。
3. 设计灵活倒虹管的安装位置和尺寸可以根据建筑物的实际情况进行调整，可以适用于不同的设计和建设要求。
4. 可以避免眩光和照明霾倒虹管所使用的自然光线不会像人工照明一样产生眩光问题和照明霾，可以让人们在舒适的自然照明环境下工作。
三、倒虹管的缺点1. 进口仍相对昂贵目前，倒虹管的材料和技术还主要来自于国外，成本相对较高。
2. 对环境的依赖倒虹管的照明效果受到季节、气候、天气等外界环境的影响，会有一定的波动。
3. 可能存在漏光问题倒虹管需要在周围环境光源比较低的情况下使用才能发挥出较好的照明效果，否则可能会影响室内的照明效果，存在漏光问题。
四、倒虹管的适用范围倒虹管适用于许多建筑类型，如办公楼、学校、医院、体育馆、商场等。
适用于长期工作的环境，如学校教室、办公室、图书馆和实验室等。
浅谈光导照明在工程中的应用引言能源和环境是当前全球共同关注的焦点。
随着国家倡导“节能减排”号召，随着建筑行业新型节能技术、新材料的应用，光导照明技术的应用越来越广泛。
工程实例：深圳北站综合交通枢纽西广场1 光导照明系统简介光导照明系统，又称为无电照明系统，也有叫管道式日光照明，日光照明、自然光照明等。
室外的自然光经过系统把热量和有害的光线隔绝后进入室内，减少、甚至完全取代白天的电力照明，充分利用太阳能，不但节约能源，而且可以获得全自然的光照环境，提高工作效率，缓解工作情绪。
2 光导照明系统的基本结构和技术要求光导管系统主要分三部分，一是采光部分；二是导光部分，三是漫射器（散光部分）组成。
光导照明系统主要组成采光罩防雨装置光导管弯管固定环装饰环漫射器其它附件2.1 采光罩部分采光部分主要分为主动式和被动式两种，主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是此类聚光器的造价相当昂贵，目前很少在建筑中采用。
目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由pc或有机玻璃注塑而成，本工程技术要求为采用国外进口优质pc材料添加uv注塑加工而成。
隔绝90%以上的紫外线，黄化性能90%；光导管材料的反射率≥98%；漫射器的透光率>80%；8.1.3 使用寿命大于20年；8.1.4 检测：检测时使用检定有效期内的一级照度计，最近检定的日期应计入检测报告中；8.1.5 提供光导照明系统光导管的加工制作工艺以及结合部位的技术措施。
8.1.6 光导管系统管壁最小传热阻为0.5 m k/w，需要采用较好的防结露措施，保证系统不结露，并满足国家现行标准要求。
8.2 安装方式要求8.2.1 屋面防水要求管道出屋面防水工程设计应遵循“合理设防，防排结合，因地制宜，综合治理”的原则，满足《屋面工程技术规范》gb 50345—2004的要求。
本工程安装光导照明系统的方式为预留孔安装形式，屋面防水等级为ⅱ级，两道防水设防，并设置冷凝水导流装置，提供节点详图。
地下空间光导照明的应用摘要：光导照明系统作为一种新型的、无能耗的照明系统,已经越来越受到人们的关注和应用,本文通过对光导照明系统类型和特点的分析,并结合地下空间照明的特点,探讨了光导照明照明系统应用于地下空间照明的可行性,提出了适宜在地下空间照明中应用的光导照明技术。
为光导照明系统在地下空间照明中的应用和推广提供思路和依据。
光导照明系统是一种新型照明装置，光导照明系统与传统的照明系统相比，有着独特的优点，有着良好的发展前景和广阔的应用领域，是真正节能、环保、绿色的照明方式。
关键词：光导照明系统地下空间照明节能特点应用随着城市建设的迅速发展，特别是城市广场及绿地的需求，为充分利用土地资源，在大面积的广场和绿地下建设地下空间，作为地下商城，地下停车场等。
而且档次越来越高，设施越来越复杂，能耗也越来越大。
单以照明来讲，其能耗占地下停车场运营能耗的80%左右。
，在节能减排的大背景下，光导照明技术在地下空间照明的应用更为可行。
光导照明系统作为一种新型的、无能耗的照明系统,已经越来越受到人们的关注和应用。
1光导照明系统新型绿色照明设备的代表是近年来国外流行的太阳光光导照明系统。
该系统无论在晴天、阴天还是下雨天，都能高效地把室外的自然光线通过采光罩采入系统内。
系统内的漫射装置均匀地将采得的光照射到室内，而且导光管道也可以任意弯转，自然光线能到达室内任何需要光的地方。
这套系统具有自然光线照明，无电力成本，采光不受朝向和窗户开启的影响。
系统采取全封闭结构，无需清洁和维护。
该系统还具有光线柔和，不产生眩光、不产生反射，系统成套供应，组装容易，安装简便等诸多特点。
同时，利用光导照明技术能让人们更多的时间在自然光下工作和生活，保护视力，减少学生近视，增强人体健康等等。
由此可见，光导照明系统的开发和应用将真正的起到节能减排的社会效益和经济效益。
光导照明，即管道式日光照明，又叫日光照明、自然光照明、管道天窗照明、阳光导入照明和无电照明等。
光导照明简介和图片解析光导管照明就是光导照明系统的另一种叫法。
它是对太阳光能的直接利用，通过这个系统把光亮传输到需要光照的地方，比如说地下车库、海洋馆、植物照明等场合。
光导照明的系统组成包括：采光罩、防雨装置、标准管、弯管、延长管、固定环、装饰环、漫射器等组成。
主要由采光罩、光导管、漫射器三大部分组成。
其工作原理是通过室外的采光装置捕获室外的日光，并将其导入系统内部，然后经过光导装置强化并高效传输后，由漫射器将自然光均匀导入室内需要光线的任何地方。
从黎明到黄昏，乃至是阴天或雨天，该照明系统导入室内的光线仍然十分充足。
简单地说就是直接利用自然光给各种类型建筑的室内提供日间照明的一种装置。
可广泛应用于新建、改建、扩建的项目上。
是目前位置先进的建筑照明方式，非常的节能环保。
原理将室外的自然光线透过采光罩导入系统内进行重新分配，再经特殊制作的光导管传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。
结构从采光的方式上分，光导管有主动式和被动式两种。
主动式是通过一个能够跟踪太阳的聚光器来采集太阳光，这种类型的光导管采集太阳光的效果很好，但是聚光器的造价相当昂贵，从而限制了其在建筑业中的推广应用。
目前用得最多的是被动式采光光导管，聚光罩和光导管本身连接在一起固定不动，聚光罩多由PC或有机玻璃注塑而成，表面有三角形全反射聚光棱。
这种类型的光导管主要由聚光罩、防雨板、可调光导管、延伸光导管、密封环、支撑环和散光板等组成导光管采光系统的工作原理导光管采光系统又叫光导照明、日光照明、自然光照明等。
系统主要分三个部分：一、采光区：利用透射和折射的原理通过室外的采光装置高效采集自然光，并将其导入系统内部，其透光率高达90%以上；二、传输区：导光管内壁反光率高达%，可以保证光线长距离高效传输。
三、漫射区：由漫射器将比较集中的自然光均匀地分散到室内需要光线的各个地方，其透光率同样高达90%以上。
管道式日光照明装置
管道式日光照明装置，是英文 Tubular Daylight devices 的中文翻译，在国内也有称光导照明，太阳光利用的一种方式，属于绿色照明技术，该技术为光能的高效传输提供了可能的途径。
管道式日光照明装置是一种无电照明系统，采用这种系统的建筑物白天可以利用太阳光进行室内照明。
原理与结构
基本原理是，通过采光罩高效采集室外自然光线并导入系统内重新分配，再经过特殊制作的导光管传输和强化后由系统底部的漫射装置把自然光均匀高效的照射到任何需要光线的地方，从黎明到黄昏，甚至雨天阴天，光导照明系统导入室内的光线仍然很充足。
该装置主要由三部分组成：采光装置、导光装置、漫射装置。
导光装置
管道式照明系统的核心部件：导光管。
主要用来传输光线。
现在使用的导光材料主要有四种。
分别是阳极电镀铝，可见光反射率为84%；增强型阳极电镀铝（内部有反射涂层），可见光反射率为95%；真空条件下制作的银涂层聚酯材料，可见光反射率为98%；非金属薄膜（又称七彩无极限），可见光射率为99.7%。
导光管反射率是管道式日光照明装置的主要性能指标，以光线在管道内经过20次反射为例，阳极电镀铝管道经过20次反射后，进入管道光线的3%将最终输出；增强型阳极电镀铝，20次反射后将有36%的光线输出；银涂层聚酯材料，20次反射后有67%的光线输出；非金属薄膜（又称七彩无极限），20次反射后将有94%光线输出。
采光装置
采光罩中所使用的专利技术Raybender(R) 3000 和LightTracker(TM) ，使其有效日光采集表面面积(EDCS)比普通透明采光罩增加了近一倍。
采用可回收的亚克力材料制成，具有专利技术的采光帽可滤掉99%的紫外线，只传输100%的可见光。
使用起来舒适，能有效地防止紫外线对室内物品的破坏
调光装置
专利的调光器，可以在八秒钟之内使光线从100%调至1.5%，使室内照明强度可根据使用需求进行调整。
漫射装置
使用了光学透镜的漫射器以前所未有的方式传递日光，使光线更加柔和、均匀，不会产生眩光
发展简史
1986年，索乐图国际公司在澳大利亚发明管道式日光照明装置
2003年，列入美国NFCR产品目录
2006年，索乐图公司在中国大陆开始逐步进行日光照明装置的实际领域运用2007年，美国CSI（建筑标准协会）正式把管道式日光照明装置列为单独的类别
计算方式
光导照明做照明计算有以下四种方法，
1. 流明替代法。
也利用索乐图提供的日光照明的注明输出表，来替代电力照明的注明，从而估算出需要的数量。
2. 配光曲线。
索乐图折光导照明产品可以提供产品的配光曲线，可以通过配光曲线来进行计算。
3. 系数法。
根据索乐图提供的CU，来进行计算。
4. 软件法。
是计算索乐图光导照明的最简单的方法，利用索乐图提供的IES文件，在照明软件中进行设计。
索乐图的IES分别根据不同的产品与配置以及不同的天天气条件，提供了不同的选择。
应用领域
公共建筑：商场、超市、体育场馆、展览馆、动物园、博物馆；
工业建筑：大型厂房、库房、地铁维修厂；
军事设施：飞机库、维修库、器材库、坑道等；
民用建筑：候机大厅、地下通道、地铁、轻轨等候车厅、学校、医院、政府办公楼、监狱、高级会所、酒店、旅馆、流动房间、家庭住宅、别墅等。
国内应用
1. 北京科技大学体育馆（2008年奥运会柔道、跆拳道比赛场馆）
2. 中国科技馆新馆
3. 北京动物园
4. 北京地铁车辆厂
5. 国家体育馆地下用房
6. 奥运村幼儿园地下用房
7. 丰台区幼儿园
8. 北京节能中心办公楼走廊
9. 北京联兴盛业印刷有限公司厂房
10. 玛氏食品集团生产厂房
11. 百事可乐公司办公楼、生产厂房
12. 蒙牛公司办公楼会议室
13. 大连固特异轮胎公司办公室，厂房
14. 可口可乐苏州公司办公室
15. 北京德威国际学校
16. 上海世博EF地块
17. 上海宜家
18. 浙江节能生态产业园（临平）
19. 浙江节能科技馆
20. 苏州建设局办公楼节能改造项目
21. 天津滨海高科技园区渤龙湖国际交流中心网球馆
22. 上海世博电网馆
23. 苏州太湖文化论坛
24. 苏州赛德设计院
25. 苏州尚美国际化妆品有限公司（欧莱雅生产基地）
26. 上海骏地建筑设计有限公司办公楼
27. 苏州慈济慈善志业中心
28. 广州老干部活动中心
29. 内蒙古蒙古王酒业
30. 北京东陶洁具公司
31. 山西长安汽车维修车间
32. 山东青岛天人环境工程公司
33. 山东大学综合体育馆
34. 山东省美术馆
35. 山东省科技馆
36．山东绿地泉景
37．山东龙奥金座
38. 山东威海三角轮胎
39. 山东济南西客站
40．山东建筑大学
41. 山东省大卫设计院
42. 北京节能大厦
43. 石家庄华北制药集团先泰药业
44. 北京航天城精密机加厂房
45. 北京航天城卫星总装测试试验楼
46. 北京二十四中
47. 北泡轻钢餐厅
48. 北京金自天正智能公司厂房
49. 首都航天机械厂
50. 北京双叶家具公司
51. 丰台少年宫
与绿色建筑
由美国绿色建筑协会在2000年提出的LEED(R)评级体系，是国际公认的绿色建筑设计、建造与运营的系统。
索乐图管道式日光照明装置提供了一种创新的方法，融入绿色建筑的实践中，极大的帮助项目取得LEED的论证证。
事实上，索乐图产品对于取得LEED认证方面的贡献包括了所有的LEDD的所有子系统。
中国绿色绿色建筑根据国家标准《绿色建筑评价标准》GB/T50378-2006 而建立的，为“绿色建筑设计评价标识”和“绿色建筑评价标识”，索乐图日光照明装置提供了便利。
