日光灯、双控灯、安全灯的接线原理图老姚书馆馆提供接线并指出各元件的作用1、镇流器：它在启辉器接通时，限制日光灯的灯丝电源(灯丝发热，加热灯管内的汞蒸气，以降低其放电电压)；在启辉器恢复断开状态时，灯管内汞蒸汽气体放电，因其气体放电电阻很小，仍靠镇流器限制其放电电流。
此外，在启辉器恢复断开状态瞬间，在镇流器的铁芯内可能有残存的磁场能，它会转化为电场能，在镇流器两端产生一个反电动势，它与电源电压叠加，有利于灯管内气体放电。
2、启辉器：这旨一个充有氖气及两个电极构成的充气管，其中的一个电极为双金属片。
开关闭合后，氖气放电(这时，由于灯管内汞蒸汽处于冷态，放电电压高，不能放电)，使双金属片受热变形，直至两极接通，为灯丝电流提供了通路。
启辉器两极的接通，其内部不再放电而冷却，经过一定时间而恢复到断开状态。
灯管内已被加热了汞汽，由于其放电电压已经下降而放电，灯管发光。
灯具接线要求1、安装高度：(1)一般室内(办公室、商店、居民住宅)灯头对地应不低于2m。
(2)潮湿及危险场所(相对湿度85％以上、环境温度40％以上、有导电灰尘、导电地面)灯头对地应不低于2.5m。
(3)室外的临时灯，安装高度一般不应低于3m。
2、开关的安装：(1)拉线开关：安装高度一般应距地面2～3m，距顶棚0.3m，拉线垂下距门口0.15-0.2m。
(2)暗装开关：安装高度一般应距地面1.2～1.4m；距门口0.15～0.2m。
(3)搬把开关应使操作柄搬向下时接通电路，搬向上时断开电路。
3、灯具的固定：(1)1Kg以下的灯具：可直接用导线吊装，但应在灯头及吊盒内做“结扣”。
(2)1～3Kg的灯具：应用吊链或管吊装，采用吊链吊装时，导线应编在吊链内。
(3)3Kg以上的灯具：应安装在预埋件(吊钩或螺栓)上。
4、安全灯的安装：(1)安全灯变压器的铁芯及外壳要接地(零)，如不是加强绝缘的，二次的一端也要接地。
(2)一次线要使用护套线，其长度应不超过3m。

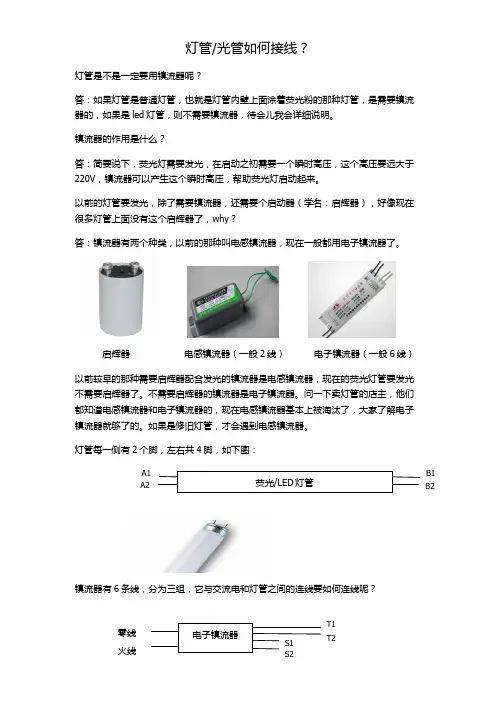

灯管/光管如何接线？灯管是不是一定要用镇流器呢？答：如果灯管是普通灯管，也就是灯管内壁上面涂着荧光粉的那种灯管，是需要镇流器的，如果是led灯管，则不需要镇流器，待会儿我会详细说明。
镇流器的作用是什么？答：简要说下，荧光灯需要发光，在启动之初需要一个瞬时高压，这个高压要远大于220V，镇流器可以产生这个瞬时高压，帮助荧光灯启动起来。
以前的灯管要发光，除了需要镇流器，还需要个启动器（学名：启辉器），好像现在很多灯管上面没有这个启辉器了，why？答：镇流器有两个种类，以前的那种叫电感镇流器，现在一般都用电子镇流器了。
启辉器电感镇流器（一般2线）电子镇流器（一般6线）以前较早的那种需要启辉器配合发光的镇流器是电感镇流器，现在的荧光灯管要发光不需要启辉器了。
不需要启辉器的镇流器是电子镇流器。
问一下卖灯管的店主，他们都知道电感镇流器和电子镇流器的，现在电感镇流器基本上被淘汰了，大家了解电子镇流器就够了的。
如果是修旧灯管，才会遇到电感镇流器。
灯管每一侧有2个脚，左右共4脚，如下图：镇流器有6条线，分为三组，它与交流电和灯管之间的连线要如何连线呢？电子镇流器接线电感镇流器接线LED 灯管的发光机理跟荧光灯管很不一样，它是由一个一个的LED 小贴片发光来构成光源的。
这些贴片要发光需要驱动单元，如下图：驱动单元一般都固化在灯管内部，即LED 贴片的背面，当我们拿到一根LED 灯管的时候，是不要镇流器的，直接接在220V 的交流电上即可用。
接线方式如图：电子镇流器荧光灯管启辉就这么简单：如果是由荧光灯管改造成LED灯管，要去掉启辉器和镇流器啊！原先分别连接A1、A2的2条线连接起来拧成一根线，连接B1、B2的两条线连接也拧成一条线，分别接到220V的两端。

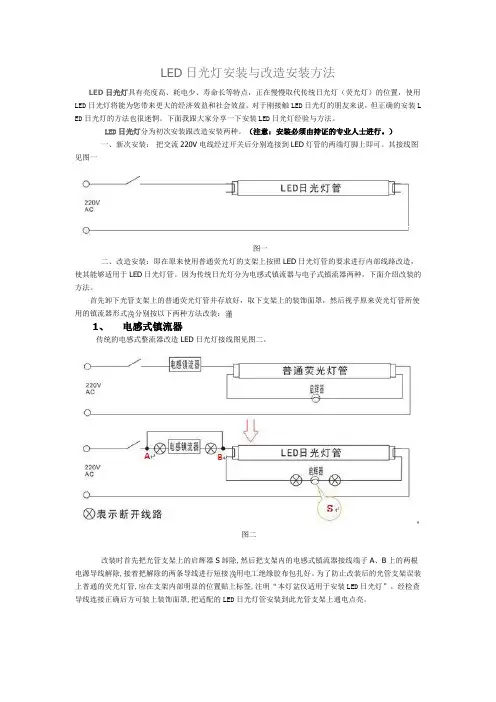

LED日光灯安装与改造安装方法LED日光灯具有亮度高、耗电少、寿命长等特点，正在慢慢取代传统日光灯（荧光灯）的位置，使用LED日光灯将能为您带来更大的经济效益和社会效益。
对于刚接触LED日光灯的朋友来说，但正确的安装L ED日光灯的方法也很迷惘。
下面我跟大家分享一下安装LED日光灯经验与方法。
LED日光灯分为初次安装跟改造安装两种。
（注意：安装必须由持证的专业人士进行。
）一、新次安装：把交流220V电线经过开关后分别连接到LED灯管的两端灯脚上即可。
其接线图见图一图一二、改造安装：即在原来使用普通荧光灯的支架上按照LED日光灯管的要求进行内部线路改造，使其能够适用于LED日光灯管。
因为传统日光灯分为电感式镇流器与电子式镇流器两种，下面介绍改装的方法。
首先卸下光管支架上的普通荧光灯管并存放好，取下支架上的装饰面罩，然后视乎原来荧光灯管所使用的镇流器形式分别按以下两种方法改装：1、电感式镇流器传统的电感式整流器改造LED日光灯接线图见图二。
图二改装时首先把光管支架上的启辉器S卸除,然后把支架内的电感式镇流器接线端子A、B上的两根电源导线解除,接着把解除的两条导线进行短接用电工绝缘胶布包扎好。
为了防止改装后的光管支架误装上普通的荧光灯管,应在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”。
经检查导线连接正确后方可装上装饰面罩,把适配的LED日光灯管安装到此光管支架上通电点亮。
2、电子式镇流器传统的电子式镇流器接线图见图三。
图三改装时把光管支架内的电子式镇流器端子上的所有导线解除,然后把图中原连接电子镇流器A、B端子的两条导线短接一起后连接到支架电源输入端的“L”上,原连接电子镇流器C、D端子的两条导线短接一起后连接到支架电源输入端的“N”上,最后用电工绝缘胶布分别给予包扎好。
为了防止改装后的光管支架误装上普通的荧光灯管,应在支架内部明显的位置贴上标签,注明“本灯盆仅适用于安装LED日光灯”。
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1UI灯管UI灯管整流器原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。
日光灯两端有4根线，镇流器上的L接火线，N接零线。
还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。
把每一组的两根线接到日光灯的一端，另两根接到另一端。
四线镇流器有四根引线，分主、副线圈。
主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。
副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。
由于副线圈匝数少，交流阻抗亦小。
如果误把它接入电源主电路中。
就会烧毁灯管和镇流器。
所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。
也可用万用表测量检测，阻值大的为主线圈。
日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。
还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。
传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。
图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。
另外，如果你想接两根日光灯，并联就可以了。
LED灯管就安装方式分为两大类：一体化灯管系列和支架灯管系列，这两种安装方法如下：
一体化系列L E D灯管安装方法
一、怎么样固定一体化L E D灯管（如图）一体化LED灯管配件里面都会带有两个不锈钢的卡簧，用来安装LED灯管，先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好（两个卡簧之间的距离=L E D灯管的长度/3）。
最后将L E D灯管装入固定好的卡簧里面二、一体化L E D灯管怎么接线（如图）
PS：两根白线连接火线或零线均可亮灯，不必区分零火线；黄线是地线，绝不可
以连接到火线或零线上。
三、一体化LED灯管的串联安装方式（如图）
PS：使用这种串联安装方式，需要考虑后面直接连接LED灯管数量。
假设在中国国内使用，每条LED灯管的功率是7W，LED灯管里面的连线是用的电子线18#线的话，可以连接157条左右的LED灯管（线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量），预留一部分空间，也可以并接100条左右的LED灯管。
支架灯管系列安装方法家庭及办公场所所用的支架LED灯管都带有镇流器，分为电子是镇流器和电感式镇流器。
一：LED日光灯安装于电感整流器支架安装方式，如
下图
注:严禁在未取下启辉器及整流器前安装本LED 日光灯,否则会导致本L E D灯管烧坏。
二：LED 日光灯安装于电子整流器支架安装说明
a.按图 1 取下电子整流器,按图 1 将火线(L)、零线（N）分别连接于L E D灯管两端.
注:1.线框内为需取下的原荧光灯电子整流器部分,外部实线为LED灯管接线方式.
b.所有电线连接处按图2所示使用电胶布，端子台做好绝缘处理，不
允许有导电部分外露三、支架灯管安装效果展示。
.

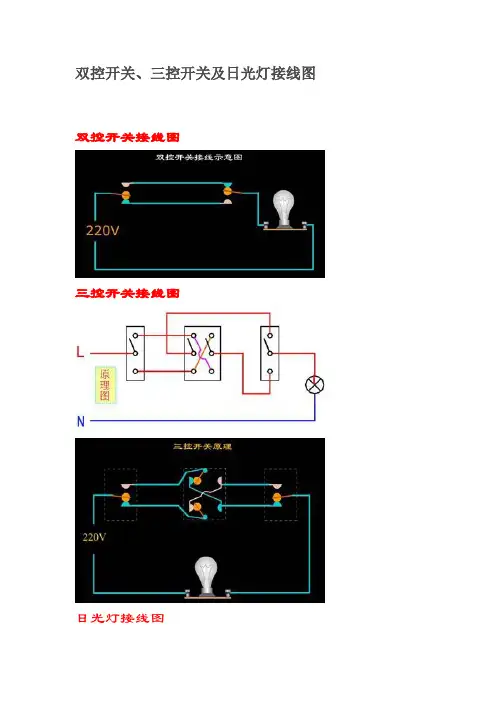

双控开关、三控开关及日光灯接线图
双控开关接线图
三控开关接线图
日光灯接线图'.
.
日光灯的工作原理
'.
.
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上〔管内的固定
触头与倒U形双金属片之间〕因承受了220V的电源电压而辉光放电，
使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯
管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加
热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束
而冷却，与固定触头别离，使电路突然断开。
在此瞬间，镇流器产生
的较高感应电压与电源电压一齐〔约400--600V〕加在灯管的两端，
迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，
使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管
并联，较低的电压不能使启辉器再次动作。
'.。

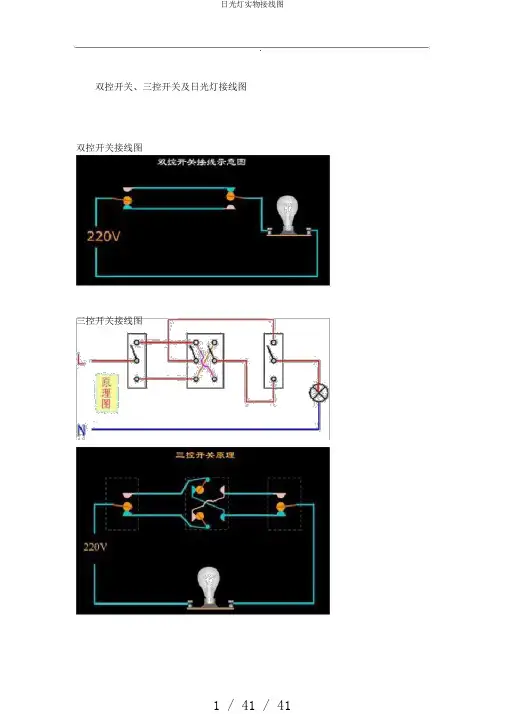

双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。

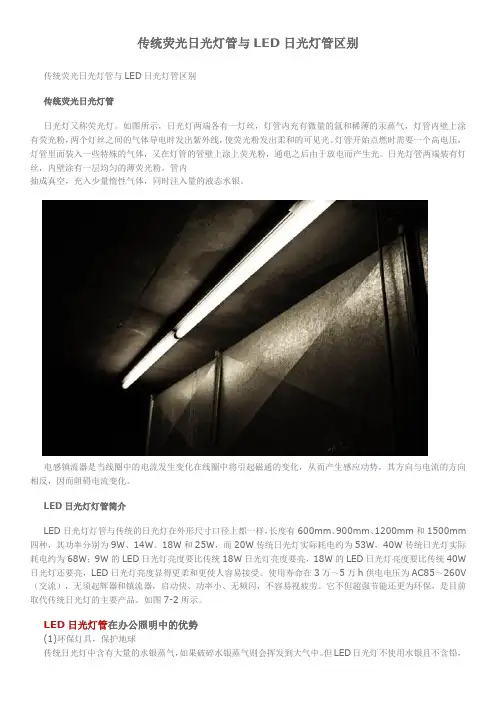

传统荧光日光灯管与LED日光灯管区别传统荧光日光灯管与LED日光灯管区别传统荧光日光灯管日光灯又称荧光灯。
如图所示，日光灯两端各有一灯丝，灯管内充有微量的氩和稀薄的汞蒸气，灯管内壁上涂有荧光粉，两个灯丝之间的气体导电时发出紫外线，使荧光粉发出柔和的可见光。
灯管开始点燃时需要一个高电压，灯管里面装入一些特殊的气体，又在灯管的管壁上涂上荧光粉，通电之后由于放电而产生光。
日光灯管两端装有灯丝，内壁涂有一层均匀的薄荧光粉，管内抽成真空，充入少量惰性气体，同时注入量的液态水银。
电感镇流器是当线圈中的电流发生变化在线圈中将引起磁通的变化，从而产生感应动势，其方向与电流的方向相反，因而阻碍电流变化。
LED日光灯灯管简介LED日光灯灯管与传统的日光灯在外形尺寸口径上都一样，长度有600mm、900mm、1200mm和1500mm 四种，其功率分别为9W、14W、18W和25W，而20W传统日光灯实际耗电约为53W，40W传统日光灯实际耗电约为68W；9W的LED日光灯亮度要比传统18W日光灯亮度要亮，18W的LED日光灯亮度要比传统40W 日光灯还要亮，LED日光灯亮度显得更柔和更使人容易接受。
使用寿命在3万～5万h供电电压为AC85～260V （交流），无须起辉器和镇流器，启动快、功率小、无频闪，不容易视疲劳。
它不但超强节能还更为环保，是目前取代传统日光灯的主要产品。
如图7-2所示。
LED日光灯管在办公照明中的优势(1)环保灯具，保护地球传统日光灯中含有大量的水银蒸气，如果破碎水银蒸气则会挥发到大气中。
但LED日光灯不使用水银且不含铅，对环境起到保护作用。
(2)高效发光，减少损失传统灯具发光方向都为360。
，而LED灯具则是具有方向性的发光，不会造成光的损失。
(3)清静舒适，没有噪声LED灯具不会产生噪声，是使用精密电子仪器的场合之选。
适用于图书馆、办公室之类的场合。
(4)光线柔和，保护眼睛传统的日光灯使用的是交流电，所以每秒钟会产坐100～120次的频闪。
LED灯管就安装方式分为两大类:一体化灯管系列与支架灯管系列,这两种安装方法如下:
一、怎么样固定一体化L E D灯管(如图)一体化ＬＥＤ灯管配件里面都会带有两个不锈钢得卡簧,用来安装LED 灯管,先将两个不锈钢卡簧根据ＬED灯管得长度及需要安装得位置固定好(两个卡簧之间得距离=L EＤ灯管得长度/3)。
最后将ＬＥＤ灯管装入固定好得卡簧里面二、一体化L E D灯管怎么接线(如图）
PS:两根白线连接火线或零线均可亮灯,不必区分零火线;黄线就是地线,绝不可以连接到火线或零线上。
三、一体化L E D灯管得串联安装方式(如图)
PS：使用这种串联安装方式,需要考虑后面直接连接LEＤ灯管数量。
假设在中国国内使用，每条LED灯管得功率就是7W，ＬED灯管里面得连线就是用得电子线18#线得话,可以连接157条左右得LEＤ灯管(线径*额定电压值*额定允许通过得电流/功率=ＬED灯管得数量),预留一部分空间,也可以并接100条左右得LED灯管。
家庭及办公场所所用得支架LED灯管都带有镇流器,分为电子就是镇流器与电感式镇流器。
一：LED日光灯安装于电感整流器支架安装方式,如下
图
注：严禁在未取下启辉器及整流器前安装本ＬED 日光灯,否则会导致本L EＤ灯管烧坏。
二:LＥD 日光灯安装于电子整流器支架安装说明ａ、按图 1 取下电子整流器，按图 1 将火线(Ｌ)、零线(N)分别连接于ＬE D灯管两端、
注：1、线框内为需取下得原荧光灯电子整流器部分,外部实线为LEＤ灯管接线方式、b、所有电线连接处按图２所示使用电胶布，端子台做好绝缘处理，不允许有导电部分外露
三、支架灯管安装效果展示。
双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
双控开关、三控开关及日光灯接线图双控开关接线图
三控开关接线图
日光灯接线图
日光灯的工作原理
简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
