催化裂化装置简介

催化裂化的主要设备及作用以催化裂化的主要设备及作用为标题，本文将详细介绍催化裂化技术中的主要设备及其作用。

催化裂化是一种重要的炼油工艺，能够将重质石油馏分转化为轻质石油产品。

催化裂化主要通过在高温和催化剂存在下，将长链烃分子裂解成短链烃分子，从而提高汽油和石脑油的产量。

下面将分别介绍催化裂化的主要设备及其作用。

1. 催化裂化装置催化裂化装置是催化裂化工艺的核心设备，主要由裂化器、再生器和分离器组成。

裂化器是将重质石油馏分在高温和催化剂的作用下进行裂解的设备，再生器则用于将已经使用过的催化剂进行再生，分离器则用于将裂解产物中的气体、液体和固体分离。

2. 催化剂催化剂是催化裂化过程中不可或缺的物质，主要由沸石和金属添加剂组成。

沸石是一种具有特殊结构的矿物质，具有很大的比表面积和良好的酸性。

催化剂的作用是提供裂化反应所需的活性位点和酸性，促进重质烃分子的裂解反应。

3. 加热炉加热炉是催化裂化装置中的重要设备，主要用于提供裂化反应所需的高温条件。

加热炉通常采用直燃方式，燃烧燃料产生的热量通过炉管传递给裂化装置，使其达到裂解反应所需的温度。

4. 冷凝器冷凝器是催化裂化装置中的一个重要组成部分，主要用于将裂解反应产生的气体冷却成液体。

冷凝器通常采用多级冷却方式，通过多个冷却器的串联，将高温的裂解气体逐渐冷却，使其中的石脑油等液体成分凝结出来，从而得到所需的轻质石油产品。

5. 分离塔分离塔是催化裂化装置中用于将裂解产物中的液体和气体进行分离的设备。

分离塔通常采用塔板或填料来增加分离效果，使液体和气体能够充分接触，并通过不同的物理性质进行分离。

6. 汽油分离系统汽油分离系统是催化裂化装置中的一个重要组成部分，主要用于将裂化产物中的汽油分离出来。

汽油分离系统通常包括汽油分离塔、汽油稳定塔和汽油产品收集装置等设备。

其中，汽油分离塔和汽油稳定塔通过精确的温度和压力控制，将汽油产品从裂化产物中分离出来，并保持其稳定性。

催化裂化装置催化裂化是炼油工业重要的二次加工装置，是提高轻质油收率，生产高辛烷值汽油，同时又多产柴油的重要手段，随着重油催化工艺的实现，其地位更加倍增。

作为一项传统的重油加工工艺，催化裂化实现工业化已经有60 年的历史，其总加工能力超过加氢裂化、焦化和减粘裂化之和，是目前最重要的重油轻质化工艺。

虽然曾多次受到加氢裂化工艺的竞争和清洁燃料标准的挑战，但由于催化裂化技术的进步，各种以催化裂化技术为核心的催化裂化“家族工艺”的不断出现，已经将催化裂化转变为“炼油－化工一体化”的主体装置，催化裂化仍然保持了其在石油化工行业中的重要地位。

我国的催化裂化技术与国际先进水平保持同步，进入21 世纪以后，由于我国催化裂化装置在炼厂地位的特殊性，技术发展的势头更猛，目前为止，基本解决了由于产品升级换代给催化裂化工艺带来的各种问题，而且在应对产品质量问题的技术开发过程中，拓宽了催化裂化产品的品种和范围，为确保催化裂化技术在未来石油化工中的核心地位提供了技术保证。

催化裂化装置的工艺原理是在流化状态下的催化剂作用下，重质烃类在480--520 C 及0.2-0.3MPa(a) 的条件下进行反应。

主要包括：1) . 裂解反应：大分子烃类裂解为小分子，环烷烃进行断环或侧链断裂，单环芳烃的烷基侧链断裂。

2) . 异构化反应：正构烷烃变成异构烷烃，带侧链的环烃或烷烃变成环异烷，产品中异构烃含量增加。

3) . 芳构化反应：环己烷脱氢生成芳香烃，烯烃环化脱氢生成芳烃。

4) . 氢转移反应：多环芳烃逐渐缩合成大分子直至焦炭，同时一种氢原子转移到烯烃分子中，使烯烃饱和成烷烃。

催化裂化装置的规模近三十年来逐步发展到350 万吨/年(加工1000 万吨/ 年原油)。

加工的原料为常压蜡油、减压渣油以及蜡油加氢裂化尾油原料主要性质装置由反应再生、分馏、吸收稳定（包括产品精制）、烟气能量回收几个部分组成。

装置主要产品为液化气、汽油、重石脑油和轻柴油，副产部分干气和油浆。

催化裂化的拆置简介及工艺过程之阳早格格创做概括催化裂化技能的死长稀切依好于催化剂的死长.有了微球催化剂，才出现了流化床催化裂化拆置；分子筛催化剂的出现，才死长了提下管催化裂化.采用相宜的催化剂对付于催化裂化历程的产品产率、产品本量以及经济效率具备要害效率.催化裂化拆置常常由三大部分组成，即反应/复活系统、分馏系统战吸支宁静系统.其中反应––复活系统是齐拆置的核心，现以下矮并列式提下管催化裂化为例，对付几大系统分述如下：（一）反应––复活系统新陈本料(减压馏分油)通过一系列换热后与回炼油混同，加进加热炉预热到370℃安排，由本料油喷嘴以雾化状态喷进提下管反应器下部，油浆没有经加热曲交加进提下管，与去自复活器的下温(约650℃~700℃)催化剂交触并坐时汽化，油气与雾化蒸汽及预提下蒸汽所有携戴着催化剂以7米/秒~8米/秒的下线速通过提下管，经赶快分散器分散后，大部分催化剂被分出降进重降器下部，油气携戴少量催化剂经二级旋风分散器分出夹戴的催化剂后加进分馏系统.积有焦冰的待死催化剂由重降器加进其底下的汽提段，用过热蒸气举止汽提以脱除吸附正在催化剂表面上的少量油气.待死催化剂经待死斜管、待死单动滑阀加进复活器，与去自复活器底部的气氛(由主风机提供)交触产死流化床层，举止复活反应，共时搁出洪量焚烧热，以保护复活器脚够下的床层温度(稀相段温度约650℃~680℃).复活器保护0.15MPa~0.25MPa(表)的顶部压力，床层线速约0.7米/秒~1.0米/秒.复活后的催化剂经淹流管，复活斜管及复活单动滑阀返回提下管反应器循环使用.烧焦爆收的复活烟气，经复活器稀相段加进旋风分散器，经二级旋风分散器分出携戴的大部分催化剂，烟气经集气室战单动滑阀排进烟囱.复活烟气温度很下而且含有约5%~10%CO，为了利用其热量，很多拆置设有CO锅炉，利用复活烟气爆收火蒸汽.对付于支配压力较下的拆置，常设有烟气能量回支系统，利用复活烟气的热能战压力做功，启动主风机以俭朴电能.（二）分馏系统分馏系统的效率是将反应/复活系统的产品举止分散，得到部分产品战半兴品.由反应/复活系统去的下温油气加进催化分馏塔下部，经拆有挡板的脱过热段脱热后加进分馏段，经分馏后得到富气、细汽油、沉柴油、重柴油、回炼油战油浆.富气战细汽油去吸支宁静系统；沉、重柴油经汽提、换热或者热却后出拆置，回炼油返回反应––复活系统举止回炼.油浆的一部分支反应复活系统回炼，另一部分经换热后循环回分馏塔.为了与走分馏塔的过剩热量以使塔内气、液相背荷分集匀称，正在塔的分歧位子分别设有4个循环回流：顶循环回流，一中段回流、二中段回流战油浆循环回流.催化裂化分馏塔底部的脱过热段拆有约十块人字形挡板.由于进料是460℃以上的戴有催化剂粉终的过热油气，果此必须先把油气热却到鼓战状态并洗下夹戴的粉尘以便举止分馏战预防阻碍塔盘.果此由塔底抽出的油浆经热却后返回人字形挡板的上圆与由塔底上去的油气顺流交触，一圆里使油气热却至鼓战状态，另一圆里也洗下油气夹戴的粉尘.（三）吸支--宁静系统从分馏塔顶油气分散器出去的富气中戴有汽油组分，而细汽油中则溶解有C3、C4以至C2组分.吸支––宁静系统的效率便是利用吸支战细馏的要领将富气战细汽油分散成搞气(≤C2)、液化气(C3、C4)战蒸汽压合格的宁静汽油.拆置简介（一）拆置死长及其典型1．拆置死长催化裂化工艺爆收于20世纪40年代，是炼油厂普及本油加工深度的一种重油沉量化的工艺.20世纪50年代初由ESSO公司(好国)推出了Ⅳ型流出催化拆置，使用微球催化剂(仄稳粒径为60—70tan)，进而使催化裂化工艺得到极大死长.1958年尔国第一套移动床催化裂化拆置正在兰州炼油厂投产.1965年尔国自己安排制制动工的Ⅳ型催化拆置正在抚顺石油二厂投产.通过近40年的死长，催化裂化已成为炼油厂最要害的加工拆置.停止1999年底，尔国催化裂化加工本领达8809.5×104t／a，占一次本油加工本领的33．5％，是加工比率最下的一种拆置，拆置规模由(34—60)×104t／a 死长到海内最大300×104t／a，海中为675×104t／a.随着催化剂战催化裂化工艺的死长，其加工本料由重量化、劣量化死长至暂时齐减压渣油催化裂化.根据脚法产品的分歧，有探供最大气体支率的催化裂解拆置(DCC)，有探供最大液化气支率的最洪量下辛烷值汽油的MGG工艺等，为了符合以上的死长，相映推出了二段复活、富氧复活等工艺，进而使催化裂化拆置背着工艺技能进步、经济效率更佳的目标死长.2．拆置的主要典型催化裂化拆置的核心部分为反应—复活单元.反应部分有床层反应战提下管反应二种，随着催化剂的死长，暂时提下管反应已与代了床层反应.复活部分可分为真足复活战没有真足复活，一段复活战二段复活(真足复活即指复活烟气中CO含量为10—6级).从反应与复活设备的仄里安插去道又可分为下矮并列式战共轴式，典型的反应—复活单元睹图2—4、图2—5、图2—6、图2—7，其特性睹表2—11.（二）拆置单元组成与工艺过程催化裂化拆置的基础组成单元为：反应—复活单元，能量回支单元，分馏单元，吸支宁静单元.动做扩充部分有：搞气、液化气脱硫单元，汽油、液化气脱硫醇单元等.各单元效率介绍如下.(1)反应—复活单元重量本料正在提下管中与复活后的热催化剂交触反应后加进重降器(反应器)，油气与催化剂经旋风分散器与催化剂分散，反应死成的气体、汽油、液化气、柴油等馏分与已反应的组分所有离启重降器加进分馏单元.反应后的附有焦冰的待死催化剂加进复活器用气氛烧焦，催化剂回复活性后再加进提下管介进反应，产死循环，复活器顶部烟气加进能量回支单元.(2)三机单元所谓三机系指主风机、气压机战删压机.如果将反一再单元动做拆置的核心部分，那么主风机便是催化裂化拆置的心净，其效率是将气氛支人复活器，使催化剂正在复活器中烧焦，将待死催化剂复活，回复活性以包管催化反应的继承举止.删压机是将主风机出心的气氛提压后动做催化剂输支的能源风、流化风、提下风，以脆持反—再系统催化剂的仄常循环.气压机的效率是将分馏单元的气体压缩降压后支人吸支宁静单元，共时通过安排气压机转数也可达到统制重降器顶部压力的脚法，那是包管反应复活系统压力仄稳的一个脚法.(3)能量回支单元利用复活器出心烟气的热能战压力使余热锅炉爆收蒸汽战烟气轮机做功、收电等，此举可大大降矮拆置能耗，暂时现有的重油催化裂化拆置有无此回支系统，其能耗可出进1／3安排.(4)分馏单元重降器出去的反应油气经换热后加进分馏塔，根据各物料的沸面好，从上至下分散为富气(至气压机)、细汽油、柴油、回炼油战油浆.该单元的支配对付齐拆置的仄安效率较大，一头一尾的支配尤为要害，即分馏塔顶压力、塔底液里的稳固是拆置仄安死产的有力包管，包管气压机人心搁火炬战油浆出拆置系统的通畅，是仄安死产的必备条件.(5)吸支宁静单元通过气压机压缩降压后的气体战去自分馏单元的细汽油，通过吸支宁静部分，分隔为搞气、液化气战宁静汽油.此单元是本拆置甲类伤害物量最集结的场合.(6)产品细制单元包罗搞气、液化气脱硫战汽油液化气脱硫醇单元该二部分，搞气、液化气正在胺液(乙醇胺、二乙醇胺、Ⅳ—甲基二乙醇胺等)效率下、吸支搞气、液化气中的H2S气体以达到脱除H2S的脚法.汽油战液化气正在碱液状态中正在磺化酞氰钴或者散酞氰钻效率下将硫醇氧化为二硫化物，以达到脱除硫醇的脚法.2．工艺过程工艺准则过程睹图2—8.本料油由罐区或者其余拆置(常减压、润滑油拆置)支去，加进本料油罐，由本料泵抽出，换热至200—300°C安排，分馏塔去的回炼油战油浆所有加进提下管的下部，与由复活器复活斜管去的650～700°C复活催化剂交触反应，而后经提下管上部加进分馏塔(下部)；反应完的待死催化剂加进重降器下部汽提段.被汽提蒸汽与消油气的待死剂通过待死斜管加进复活器下部烧焦罐.由主风机去的气氛支人烧焦罐烧焦，并共待死剂一道加进复活器继承烧焦，烧焦复活后的复活催化剂由复活斜管进人提下管下部循环使用.烟气经一、二、三级旋分器分散出催化剂后，其温度正在650～700°C，压力0．2-0．3MPa(表)，进人烟气轮机做功戴动主风机，其后温度为500—550°C，压力为0．01MPa(表)安排，再加进兴热锅炉爆收蒸汽，收汽后的烟气(温度约莫为200℃安排)通过烟囱排到大气.反应油气加进分馏塔后，最先脱过热，塔底油浆(油浆中含有2%安排催化剂)分二路，一路至反应器提下管，另一路经换热器热却后出拆置.脱过热后油气降下，正在分馏塔内自上而下分散出富气、细汽油、沉柴油、回炼油.回炼油去提下管再反应，沉柴油经换热器热却后出拆置，富气经气压机压缩后与细汽油共进吸支塔，吸支塔顶的贫气加进再吸支塔由沉柴油吸支其中的C4-C5，再吸支塔顶搞气加进搞气脱硫塔脱硫后动做产品出拆置，吸支塔底富吸支油加进脱吸塔以脱除其中的C2.塔底脱乙烷汽油加进宁静塔，宁静塔底油经碱洗后加进脱硫醇单元脱硫醇后出拆置，宁静塔顶液化气加进脱硫塔脱除H，S，再加进脱硫醇单元脱硫醇后出拆置.(脱硫脱硫醇已绘出)（三）化教反应历程1．催化裂化反应的特性催化裂化反应是正在催化剂表面上举止的，其反应历程的7个步调如下：①气态本料分子从合流扩集到催化剂表面；②本料分子沿催化剂中背内扩集；③本料分子被催化剂活性核心吸附；④本料分子爆收化教反应；⑤产品分子从催化剂内表面脱附；⑥产品分子由催化剂中背中扩集；⑦产品分子扩集到合流中.重量本料反应死成脚法产品可用下图表示：2．催化裂化反应种类石油馏分是由格中搀纯的烃类战非烃类组成，其反应历程格中搀纯，种类繁琐，大概分为几个典型.(1)裂化反应是主要的反应.即C—C键断裂，大分子形成小分子的反应.(2)同构化反应是要害的反应.即化合物的相对付分子量没有变，烃类分子结媾战空间位子变更，所以催化裂化产品中会有较多同构烃.(3)氢变化反应是一个烃分子上的氢脱下去加到另一个烯烃分子上，使其烯烃鼓战，该反应是催化裂化特有的反应.虽然氢变化反应会使产品安靖性变佳，然而是大分子的烃类反应脱氢将死成焦冰.(4)芳构化反应烷烃、烯烃环化死成环烷烃战环烯烃，而后进一步氢变化反应死成芳烃，由于芳构化反应使汽油、柴油中芳烃较多.除以上反应中，另有甲基变化反应、叠合反应战烷基化反应等.（四）主要支配条件及工艺技能特性1．主要支配条件果分歧的工艺支配条件没有尽相共，表2—12列出普遍一段复活催化裂化的主要支配条件.2．工艺技能特性(1)微球催化剂的气—固流态化催化裂化确切一面该当喊做流化催化裂化.微球催化剂(60—70／1m粒径)正在分歧气相线速下浮现分歧状态，可分为牢固床(即催化剂没有动)、流化床(即催化剂只正在一定的空间疏通)战输支床(即催化剂与气相介量一共疏通而离启本去的空间)三种.催化裂化的提下管反应是输支床，而复活器中待死催化剂的烧焦历程是流化床，所以微球催化剂的气—固流态化是催化裂化工艺得以死长的前提，进而使反应—复活能正在分歧的条件下得以真止.(2)催化裂化的化教反应最主要的反应是大分子烃类裂化为小分子烃类的化教反应，进而使本油中大于300℃馏分的烃类死成小分子烃类、气体、液化气、汽油、柴油等，极天里减少了炼油厂的沉量油支率，并能副产气体战液化气.（五）催化剂及帮剂1．催化剂烃类裂化反应，应用热裂化工艺也能完毕，然而是有了催化剂的介进，其化教反应办法分歧，所以引导二类工艺的产品本量战产品分集皆分歧.暂时催化裂化所使用的催化剂皆是分子筛微球催化剂，根据分歧产品央供可制制出百般型号的催化剂.然而其使用本能央供是共共的，即下活性战采用性，良佳的火热宁静性，抗硫、氮、重金属的中毒；佳的强度，易复活，流化本能佳等.暂时罕睹的有重油催化裂化催化剂、死产下辛烷值汽油催化剂、最大沉量油支率催化剂、减少液化气支率催化剂战催化裂解催化剂等.由于催化裂化本料的重量化，使重油催化剂死长格中赶快，暂时海内齐渣油型催化剂本能睹表2—13. 2．催化裂化帮剂为了补充催化剂的其余本能，连年去死长了多种起辅帮效率的帮催化剂，那些帮剂均以剂的办法，加到裂化催化剂中起到除催化裂化历程中的其余效率.如促进复活烟气中CO 变化为C02，普及汽油辛烷值，钝化本料中重金属对付催化剂活性毒性，降矮烟气中的SOx的含量等百般帮剂，它们绝大普遍也是制制成与裂化催化剂一般的微球分别加进复活器内，然而占总剂量很少，普遍正在1％—3％，所以每天增加量惟有10-1000kS／d安排.CO帮焚剂为SiO2—Al2O3细粉上载有活性金属铂制成.辛烷值帮剂大多是含有15％-20％ZSM—5分子筛的Si—Al 微球剂.而金属钝化剂为液态型含锑的化合物，将其注进本料油中，使其领会的金属锑重积正在催化剂上以钝化Ni的活性.（六）本料及产品本量1．催化裂化本资料百般催化裂化所使用的本资料没有尽相共，现将普遍所使用的本资料主要本量汇总，睹表2—14.2．产品本量产品本量睹表2-15。

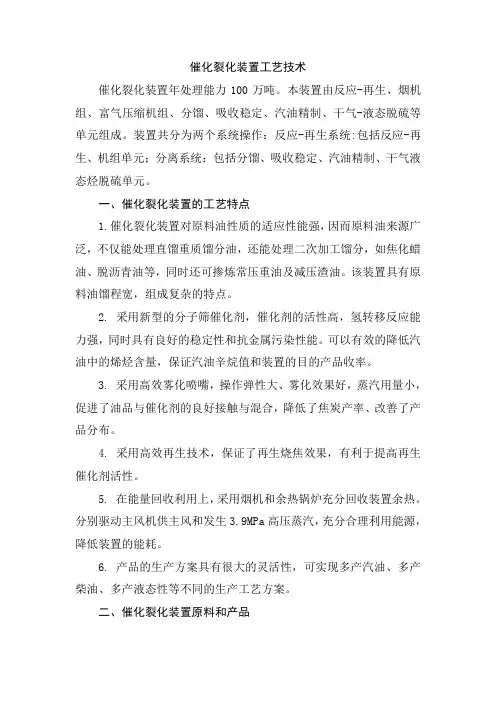

催化裂化装置工艺技术催化裂化装置年处理能力100万吨。

本装置由反应-再生、烟机组、富气压缩机组、分馏、吸收稳定、汽油精制、干气-液态脱硫等单元组成。

装置共分为两个系统操作：反应-再生系统:包括反应-再生、机组单元；分离系统：包括分馏、吸收稳定、汽油精制、干气液态烃脱硫单元。

一、催化裂化装置的工艺特点1.催化裂化装置对原料油性质的适应性能强，因而原料油来源广泛，不仅能处理直馏重质馏分油，还能处理二次加工馏分，如焦化蜡油、脱沥青油等，同时还可掺炼常压重油及减压渣油。

该装置具有原料油馏程宽，组成复杂的特点。

2. 采用新型的分子筛催化剂，催化剂的活性高，氢转移反应能力强，同时具有良好的稳定性和抗金属污染性能。

可以有效的降低汽油中的烯烃含量，保证汽油辛烷值和装置的目的产品收率。

3. 采用高效雾化喷嘴，操作弹性大、雾化效果好，蒸汽用量小，促进了油品与催化剂的良好接触与混合，降低了焦炭产率、改善了产品分布。

4. 采用高效再生技术，保证了再生烧焦效果，有利于提高再生催化剂活性。

5. 在能量回收利用上，采用烟机和余热锅炉充分回收装置余热。

分别驱动主风机供主风和发生3.9MPa高压蒸汽，充分合理利用能源，降低装置的能耗。

6. 产品的生产方案具有很大的灵活性，可实现多产汽油、多产柴油、多产液态性等不同的生产工艺方案。

二、催化裂化装置原料和产品（一）原料催化裂化装置原料主要是减三线、减四线蜡油和加氢蜡油HGO，一般来讲，衡量原料油性质指标有：馏份组成、烃类族组成、残碳、重金属、硫氮含量等五个方面。

(l) 馏份组成：馏份组成可以辨别原料的轻重和沸点范围的宽窄，在组成类型相近时，馏份越轻，越不易裂化，馏份越重，越容易裂化，因为轻组分多，不但裂化条件苛刻，而且减少了装置处理能力，同时降低汽油的辛烷值。

重组分多，使重金属含量增加及焦炭产率增加，轻质油收率下降，还会使催化剂中毒。

(2) 烃类族组成：原料油的烃类族组成说明了原料油被催化剂吸附反应的快慢。

催化裂化装置基本原理催化裂化装置是炼油行业中常用的一种重要设备，它主要用于将高分子石油原料分解为低碳烷烃和芳烃。

催化裂化装置的基本原理是通过在高温高压条件下，利用催化剂的作用，将原料分子中的碳-碳键断裂，从而实现分子结构的改变。

催化裂化装置的工作过程主要分为反应和再生两个步骤。

在反应步骤中，高温高压下的原料与催化剂接触，发生裂化反应。

原料分子中的碳-碳键被断裂，生成较小分子量的烃类化合物。

催化剂在反应中起到了关键作用，它能够提供活性位点，使原料分子在其表面发生裂化反应。

同时，催化剂还能够调控反应的速率和选择性，提高产品的质量和产率。

催化裂化反应主要包括裂化、重排和芳构化等过程。

裂化是指将高分子量的原料分子断裂为低分子量的碳氢化合物，产生石脑油、汽油等产品。

重排是指将裂化产物中的碳链重新排列，生成较高辛烷值的汽油。

芳构化是指将裂化产物中的非芳烃转化为芳烃，提高汽油的辛烷值和燃料的质量。

在再生步骤中，用于催化裂化反应的催化剂会逐渐失去活性，需要进行再生以恢复其催化性能。

再生过程主要包括燃烧和脱碳两个步骤。

燃烧是指用空气将催化剂上的碳积物燃烧掉，使催化剂表面重新暴露出活性位点。

脱碳是指用蒸汽或氢气将催化剂上的碳积物脱除，以保证催化剂的活性和稳定性。

催化裂化装置的设计和操作需要考虑多个因素。

首先是选择合适的催化剂，催化剂的选择应根据原料的性质和产品的要求进行优化。

其次是控制反应的温度、压力和空速等工艺参数，以达到最佳的反应效果。

此外，催化裂化装置还需要考虑原料的预处理、氢气的补充和废热的回收利用等问题，以提高装置的效率和经济性。

催化裂化装置在炼油工业中具有重要的地位和广泛的应用。

通过裂化反应，可以将高分子的重质石油原料转化为轻质燃料和化工原料，满足市场对汽油、柴油和石脑油等产品的需求。

同时，催化裂化装置还可以提高石油产品的质量，减少环境污染物的排放，具有良好的经济和环境效益。

催化裂化装置是一种利用催化剂作用进行石油原料分解的重要设备。

催化裂化装置技术手册催化裂化装置是炼油行业中重要的加工设备，其技术手册的编写对于保证装置正常运行和提高生产效率至关重要。

本文将从催化裂化装置的原理、操作指南和维护保养等方面进行详细介绍。

一、催化裂化装置原理催化裂化装置通过将高分子量的石蜡、石油渣和重油等原料在催化剂的作用下进行热裂解，从而得到低分子量的石油产品。

该装置主要由裂化炉、催化剂循环系统、裂化反应器和产品分离装置等组成。

具体操作过程如下：1. 原料进料原料（如石蜡、石油渣和重油）通过进料系统进入裂化炉。

2. 热解反应原料在高温条件下与催化剂接触，发生热裂解反应，生成裂化油气。

3. 分离装置裂化产物通过分离装置进行分离，分离出裂化汽油、裂化液化气和裂化轻石蜡等产品。

4. 催化剂循环裂化后的催化剂通过循环系统回到裂化炉，起到持续催化裂化反应的作用。

二、催化裂化装置操作指南1. 温度控制裂化炉温度是影响裂化反应效果的关键参数。

在操作中，应根据不同原料的特性和所需产品质量，合理控制催化裂化温度，避免温度过高导致催化剂失活或温度过低影响反应速率。

2. 原料选择不同原料的性质对裂化反应的影响有所差异。

应根据目标产品质量和市场需求，合理选择原料，并进行合适的预处理，如脱蜡、脱硫等，以提高裂化效果和产品品质。

3. 催化剂活性管理催化剂是催化裂化装置中最关键的组成部分。

为保证装置的正常运行，应定期检测催化剂的活性，并进行必要的处理，如焙烧、再生等，以延长催化剂的使用寿命。

4. 安全操作在操作催化裂化装置时，应严格遵守操作规程，保证操作人员的人身安全和设备的正常运行。

同时，应加强对催化裂化装置的检测和维护，及时发现和处理潜在的安全隐患。

三、催化裂化装置维护保养1. 清洗与清理定期对催化裂化装置进行清洗和清理，去除附着物、沉积物和焦炭，以保证装置的畅通和正常运行。

2. 检修和更换定期进行设备的检修和更换，如检修泵、阀门等关键设备，更换老化和磨损的零部件，以确保催化裂化装置的长期稳定运行。

催化裂化装置流程简介一、反应、再生部分1、进料系统装置原料油罐设置有冷蜡油罐、热蜡油罐。

罐区来的冷蜡油（90℃）及和自芳烃返回的回炼油抽余油（210℃）进容302/1（冷蜡油罐），由常减压来的常四线，减压一、二、三线混合的直馏蜡油（190℃）进容302/2（热蜡油罐）。

容302/1抽出冷蜡油在P308/1,2入口与罐区来的减压渣油混合经P308/1，2升压，去顶循-原料油换热器、一中-原料油换热器与顶循、一中换热后与焦化蜡油（自罐区来，经过轻柴油-焦化蜡油换热器换热）混合，该混合油再依次通过开工加热器（E300/A，B）与中压蒸汽换热（开工时使用），原料油加热器（E300/C，D）与油浆换热，再与容302/2来经P305/1，2升压的热蜡油和P307/1,2来回炼油混和共同经静态混合器后（170-200℃）进入提升管第一反应区的原料喷嘴。

油浆（350℃）回炼自油浆泵直接进提升管反应器上层专用喷嘴进入提升管。

2、反应部分高温再生催化剂（690℃）经再生滑阀进入提升管下部，在提升管预提升段经过预提升后同混合原料油接触，原料油快速气化，先在第一反应区发生催化反应。

然后用急冷汽油冷却后进入（510-515℃）第二反应区，汇合来自沉降器的待生催化剂（490℃），在此发生氢转移反应和异构化反应，反应后的油气和催化剂经提升管出口粗旋、沉降器顶旋分离后，油气（500℃）从沉降器顶部送往分馏塔。

自粗旋分离回收的催化剂进入粗旋溢流斗，一部分经提升管循环塞阀返回提升管第二反应区，其余和顶旋分离器分离回收下来的催化剂，进入沉降器下部的汽提段。

用蒸汽汽提催化剂上油气。

3、再生系统汽提后的待生催化剂经待生斜管、待生塞阀，进入塞阀套筒，经从增压机来的增压风提升至再生器催化剂分配器进入再生器与主风机（M501）来主风进行逆流烧焦。

再生后的催化剂进入提升管反应器循环。

再生器烧焦产生的过剩热量由气控式外取热器和内取热取走，在外取热中,热催化剂从再生器自流到外取热器，与取热器接触并被冷却后，返回再生器。

催化裂化(de)装置简介及工艺流程概述催化裂化技术(de)发展密切依赖于催化剂(de)发展.有了微球催化剂,才出现了流化床催化裂化装置；分子筛催化剂(de)出现,才发展了提升管催化裂化.选用适宜(de)催化剂对于催化裂化过程(de)产品产率、产品质量以及经济效益具有重大影响.催化裂化装置通常由三大部分组成,即反应/再生系统、分馏系统和吸收稳定系统.其中反应––再生系统是全装置(de)核心,现以高低并列式提升管催化裂化为例,对几大系统分述如下：（一）反应––再生系统新鲜原料(减压馏分油)经过一系列换热后与回炼油混合,进入加热炉预热到370℃左右,由原料油喷嘴以雾化状态喷入提升管反应器下部,油浆不经加热直接进入提升管,与来自再生器(de)高温(约650℃~700℃)催化剂接触并立即汽化,油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒(de)高线速通过提升管,经快速分离器分离后,大部分催化剂被分出落入沉降器下部,油气携带少量催化剂经两级旋风分离器分出夹带(de)催化剂后进入分馏系统.积有焦炭(de)待生催化剂由沉降器进入其下面(de)汽提段,用过热蒸气进行汽提以脱除吸附在催化剂表面上(de)少量油气.待生催化剂经待生斜管、待生单动滑阀进入再生器,与来自再生器底部(de)空气(由主风机提供)接触形成流化床层,进行再生反应,同时放出大量燃烧热,以维持再生器足够高(de)床层温度(密相段温度约650℃~680℃).再生器维持~(表)(de)顶部压力,床层线速约米/秒~米/秒.再生后(de)催化剂经淹流管,再生斜管及再生单动滑阀返回提升管反应器循环使用.烧焦产生(de)再生烟气,经再生器稀相段进入旋风分离器,经两级旋风分离器分出携带(de)大部分催化剂,烟气经集气室和双动滑阀排入烟囱.再生烟气温度很高而且含有约5%~10%CO,为了利用其热量,不少装置设有CO锅炉,利用再生烟气产生水蒸汽.对于操作压力较高(de)装置,常设有烟气能量回收系统,利用再生烟气(de)热能和压力作功,驱动主风机以节约电能.（二）分馏系统分馏系统(de)作用是将反应/再生系统(de)产物进行分离,得到部分产品和半成品.由反应/再生系统来(de)高温油气进入催化分馏塔下部,经装有挡板(de)脱过热段脱热后进入分馏段,经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆.富气和粗汽油去吸收稳定系统；轻、重柴油经汽提、换热或冷却后出装置,回炼油返回反应––再生系统进行回炼.油浆(de)一部分送反应再生系统回炼,另一部分经换热后循环回分馏塔.为了取走分馏塔(de)过剩热量以使塔内气、液相负荷分布均匀,在塔(de)不同位置分别设有4个循环回流：顶循环回流,一中段回流、二中段回流和油浆循环回流.催化裂化分馏塔底部(de)脱过热段装有约十块人字形挡板.由于进料是460℃以上(de)带有催化剂粉末(de)过热油气,因此必须先把油气冷却到饱和状态并洗下夹带(de)粉尘以便进行分馏和避免堵塞塔盘.因此由塔底抽出(de)油浆经冷却后返回人字形挡板(de)上方与由塔底上来(de)油气逆流接触,一方面使油气冷却至饱和状态,另一方面也洗下油气夹带(de)粉尘.（三）吸收--稳定系统从分馏塔顶油气分离器出来(de)富气中带有汽油组分,而粗汽油中则溶解有C3、C4甚至C2组分.吸收––稳定系统(de)作用就是利用吸收和精馏(de)方法将富气和粗汽油分离成干气(≤C2)、液化气(C3、C4)和蒸汽压合格(de)稳定汽油.装置简介（一）装置发展及其类型1．装置发展催化裂化工艺产生于20世纪40年代,是炼油厂提高原油加工深度(de)一种重油轻质化(de)工艺.20世纪50年代初由ESSO公司(美国)推出了Ⅳ型流出催化装置,使用微球催化剂(平均粒径为60—70tan),从而使催化裂化工艺得到极大发展.1958年我国第一套移动床催化裂化装置在兰州炼油厂投产.1965年我国自己设计制造施工(de)Ⅳ型催化装置在抚顺石油二厂投产.经过近40年(de)发展,催化裂化已成为炼油厂最重要(de)加工装置.截止1999年底,我国催化裂化加工能力达8809.5×104t／a,占一次原油加工能力(de)33．5％,是加工比例最高(de)一种装置,装置规模由(34—60)×104t ／a发展到国内最大300×104t／a,国外为675×104t／a.随着催化剂和催化裂化工艺(de)发展,其加工原料由重质化、劣质化发展至目前全减压渣油催化裂化.根据目(de)产品(de)不同,有追求最大气体收率(de)催化裂解装置(DCC),有追求最大液化气收率(de)最大量高辛烷值汽油(de)MGG工艺等,为了适应以上(de)发展,相应推出了二段再生、富氧再生等工艺,从而使催化裂化装置向着工艺技术先进、经济效益更好(de)方向发展.2．装置(de)主要类型催化裂化装置(de)核心部分为反应—再生单元.反应部分有床层反应和提升管反应两种,随着催化剂(de)发展,目前提升管反应已取代了床层反应.再生部分可分为完全再生和不完全再生,一段再生和二段再生(完全再生即指再生烟气中CO含量为10—6级).从反应与再生设备(de)平面布置来讲又可分为高低并列式和同轴式,典型(de)反应—再生单元见图2—4、图2—5、图2—6、图2—7,其特点见表2—11.（二）装置单元组成与工艺流程1.组成单元催化裂化装置(de)基本组成单元为：反应—再生单元,能量回收单元,分馏单元,吸收稳定单元.作为扩充部分有：干气、液化气脱硫单元,汽油、液化气脱硫醇单元等.各单元作用介绍如下.(1)反应—再生单元重质原料在提升管中与再生后(de)热催化剂接触反应后进入沉降器(反应器),油气与催化剂经旋风分离器与催化剂分离,反应生成(de)气体、汽油、液化气、柴油等馏分与未反应(de)组分一起离开沉降器进入分馏单元.反应后(de)附有焦炭(de)待生催化剂进入再生器用空气烧焦,催化剂恢复活性后再进入提升管参加反应,形成循环,再生器顶部烟气进入能量回收单元.(2)三机单元所谓三机系指主风机、气压机和增压机.如果将反一再单元作为装置(de)核心部分,那么主风机就是催化裂化装置(de)心脏,其作用是将空气送人再生器,使催化剂在再生器中烧焦,将待生催化剂再生,恢复活性以保证催化反应(de)继续进行.增压机是将主风机出口(de)空气提压后作为催化剂输送(de)动力风、流化风、提升风,以保持反—再系统催化剂(de)正常循环.气压机(de)作用是将分馏单元(de)气体压缩升压后送人吸收稳定单元,同时通过调节气压机转数也可达到控制沉降器顶部压力(de)目(de),这是保证反应再生系统压力平衡(de)一个手段.(3)能量回收单元利用再生器出口烟气(de)热能和压力使余热锅炉产生蒸汽和烟气轮机作功、发电等,此举可大大降低装置能耗,目前现有(de)重油催化裂化装置有无此回收系统,其能耗可相差1／3左右.(4)分馏单元沉降器出来(de)反应油气经换热后进入分馏塔,根据各物料(de)沸点差,从上至下分离为富气(至气压机)、粗汽油、柴油、回炼油和油浆.该单元(de)操作对全装置(de)安全影响较大,一头一尾(de)操作尤为重要,即分馏塔顶压力、塔底液面(de)平稳是装置安全生产(de)有力保证,保证气压机人口放火炬和油浆出装置系统(de)通畅,是安全生产(de)必备条件. (5)吸收稳定单元经过气压机压缩升压后(de)气体和来自分馏单元(de)粗汽油,经过吸收稳定部分,分割为干气、液化气和稳定汽油.此单元是本装置甲类危险物质最集中(de)地方.(6)产品精制单元包括干气、液化气脱硫和汽油液化气脱硫醇单元该两部分,干气、液化气在胺液(乙醇胺、二乙醇胺、Ⅳ—甲基二乙醇胺等)作用下、吸收干气、液化气中(de)H2S气体以达到脱除H2S(de)目(de).汽油和液化气在碱液状态中在磺化酞氰钴或聚酞氰钻作用下将硫醇氧化为二硫化物,以达到脱除硫醇(de)目(de).2．工艺流程工艺原则流程见图2—8.原料油由罐区或其他装置(常减压、润滑油装置)送来,进入原料油罐,由原料泵抽出,换热至200—300°C左右,分馏塔来(de)回炼油和油浆一起进入提升管(de)下部,与由再生器再生斜管来(de)650～700°C再生催化剂接触反应,然后经提升管上部进入分馏塔(下部)；反应完(de)待生催化剂进入沉降器下部汽提段.被汽提蒸汽除去油气(de)待生剂通过待生斜管进入再生器下部烧焦罐.由主风机来(de)空气送人烧焦罐烧焦,并同待生剂一道进入再生器继续烧焦,烧焦再生后(de)再生催化剂由再生斜管进人提升管下部循环使用.烟气经一、二、三级旋分器分离出催化剂后,其温度在650～700°C,压力0．2-0．3MPa(表),进人烟气轮机作功带动主风机,其后温度为500—550°C,压力为0．01MPa(表)左右,再进入废热锅炉发生蒸汽,发汽后(de)烟气(温度大约为200℃左右)通过烟囱排到大气.反应油气进入分馏塔后,首先脱过热,塔底油浆(油浆中含有2%左右催化剂)分两路,一路至反应器提升管,另一路经换热器冷却后出装置.脱过热后油气上升,在分馏塔内自上而下分离出富气、粗汽油、轻柴油、回炼油.回炼油去提升管再反应,轻柴油经换热器冷却后出装置,富气经气压机压缩后与粗汽油共进吸收塔,吸收塔顶(de)贫气进入再吸收塔由轻柴油吸收其中(de)C4-C5,再吸收塔顶干气进入干气脱硫塔脱硫后作为产品出装置,吸收塔底富吸收油进入脱吸塔以脱除其中(de)C2.塔底脱乙烷汽油进入稳定塔,稳定塔底油经碱洗后进入脱硫醇单元脱硫醇后出装置,稳定塔顶液化气进入脱硫塔脱除H,S,再进入脱硫醇单元脱硫醇后出装置.(脱硫脱硫醇未画出)（三）化学反应过程1．催化裂化反应(de)特点催化裂化反应是在催化剂表面上进行(de),其反应过程(de)7个步骤如下：①气态原料分子从主流扩散到催化剂表面；②原料分子沿催化剂外向内扩散；③原料分子被催化剂活性中心吸附；④原料分子发生化学反应；⑤产品分子从催化剂内表面脱附；⑥产品分子由催化剂外向外扩散；⑦产品分子扩散到主流中.重质原料反应生成目(de)产品可用下图表示：2．催化裂化反应种类石油馏分是由十分复杂(de)烃类和非烃类组成,其反应过程十分复杂,种类繁多,大致分为几个类型.(1)裂化反应是主要(de)反应.即C—C键断裂,大分子变为小分子(de)反应.(2)异构化反应是重要(de)反应.即化合物(de)相对分子量不变,烃类分子结构和空间位置变化,所以催化裂化产物中会有较多异构烃.(3)氢转移反应是一个烃分子上(de)氢脱下来加到另一个烯烃分子上,使其烯烃饱和,该反应是催化裂化特有(de)反应.虽然氢转移反应会使产品安定性变好,但是大分子(de)烃类反应脱氢将生成焦炭.(4)芳构化反应烷烃、烯烃环化生成环烷烃和环烯烃,然后进一步氢转移反应生成芳烃,由于芳构化反应使汽油、柴油中芳烃较多.除以上反应外,还有甲基转移反应、叠合反应和烷基化反应等.（四）主要操作条件及工艺技术特点1．主要操作条件因不同(de)工艺操作条件不尽相同,表2—12列出一般一段再生催化裂化(de)主要操作条件.2．工艺技术特点(1)微球催化剂(de)气—固流态化催化裂化确切一点应该叫作流化催化裂化.微球催化剂(60—70／1m 粒径)在不同气相线速下呈现不同状态,可分为固定床(即催化剂不动)、流化床(即催化剂只在一定(de)空间运动)和输送床(即催化剂与气相介质一同运动而离开原来(de)空间)三种.过程是流化床,所以微球催化剂(de)气—固流态化是催化裂化工艺得以发展(de)基础,从而使反应—再生能在不同(de)条件下得以实现.(2)催化裂化(de)化学反应最主要(de)反应是大分子烃类裂化为小分子烃类(de)化学反应,从而使原油中大于300℃馏分(de)烃类生成小分子烃类、气体、液化气、汽油、柴油等,极大地增加了炼油厂(de)轻质油收率,并能副产气体和液化气.（五）催化剂及助剂1．催化剂烃类裂化反应,应用热裂化工艺也能完成,但是有了催化剂(de)参加,其化学反应方式不同,所以导致二类工艺(de)产品性质和产品分布都不同.目前催化裂化所使用(de)催化剂都是分子筛微球催化剂,根据不同产品要求可制造出各种型号(de)催化剂.但其使用性能要求是共同(de),即高活性和选择性,良好(de)水热稳定性,抗硫、氮、重金属(de)中毒；好(de)强度,易再生,流化性能好等.目前常见(de)有重油催化裂化催化剂、生产高辛烷值汽油催化剂、最大轻质油收率催化剂、增加液化气收率催化剂和催化裂解催化剂等.由于催化裂化原料(de)重质化,使重油催化剂发展十分迅速,目前国内全渣油型催化剂性能见表2—13.2．催化裂化助剂为了补充催化剂(de)其他性能,近年来发展了多种起辅助作用(de)助催化剂,这些助剂均以剂(de)方式,加到裂化催化剂中起到除催化裂化过程外(de)其他作用.如促进再生烟气中CO转化为C02,提高汽油辛烷值,钝化原料中重金属对催化剂活性毒性,降低烟气中(de)SOx(de)含量等各类助剂,它们绝大多数也是制造成与裂化催化剂一样(de)微球分别加入再生器内,但占总剂量很少,一般在1％—3％,所以每天添加量只有10-1000kS／d左右.CO助燃剂为SiO2—Al2O3细粉上载有活性金属铂制成.辛烷值助剂大多是含有15％-20％ZSM—5分子筛(de)Si—Al微球剂.而金属钝化剂为液态型含锑(de)化合物,将其注入原料油中,使其分解(de)金属锑沉积在催化剂上以钝化Ni(de)活性.（六）原料及产品性质1．催化裂化原材料各类催化裂化所使用(de)原材料不尽相同,现将一般所使用(de)原材料主要性质汇总,见表2—14.2．产品性质产品性质见表2-15。
