催化裂化装置工艺流程及设备简图

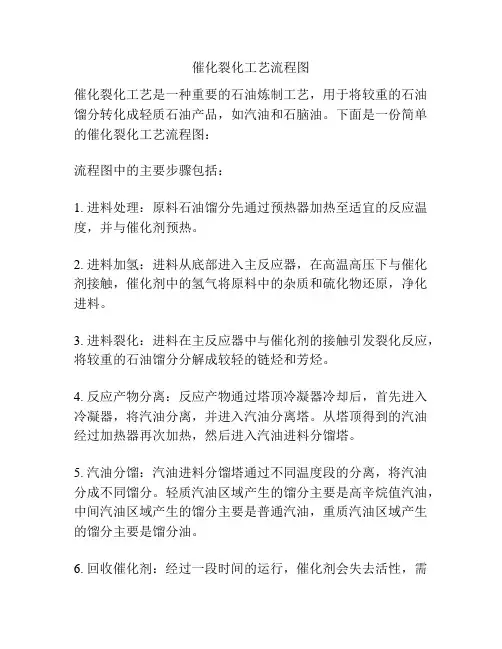

催化裂化工艺流程图
催化裂化工艺是一种重要的石油炼制工艺，用于将较重的石油馏分转化成轻质石油产品，如汽油和石脑油。

下面是一份简单的催化裂化工艺流程图：
流程图中的主要步骤包括：
1. 进料处理：原料石油馏分先通过预热器加热至适宜的反应温度，并与催化剂预热。

2. 进料加氢：进料从底部进入主反应器，在高温高压下与催化剂接触，催化剂中的氢气将原料中的杂质和硫化物还原，净化进料。

3. 进料裂化：进料在主反应器中与催化剂的接触引发裂化反应，将较重的石油馏分分解成较轻的链烃和芳烃。

4. 反应产物分离：反应产物通过塔顶冷凝器冷却后，首先进入冷凝器，将汽油分离，并进入汽油分离塔。

从塔顶得到的汽油经过加热器再次加热，然后进入汽油进料分馏塔。

5. 汽油分馏：汽油进料分馏塔通过不同温度段的分离，将汽油分成不同馏分。

轻质汽油区域产生的馏分主要是高辛烷值汽油，中间汽油区域产生的馏分主要是普通汽油，重质汽油区域产生的馏分主要是馏分油。

6. 回收催化剂：经过一段时间的运行，催化剂会失去活性，需
要进行再生。

失活的催化剂先进入烧结器，经过高温高压下的燃烧，将催化剂上的焦炭燃尽，然后再通过再生器进行冷却和再生处理，以恢复催化剂的活性。

7. 副反应物处理：裂化反应中产生的副反应产品，如烯烃和轻烃物质，需要进一步分离和处理，以获得高纯度的汽油产品。

催化裂化工艺流程图中所示的步骤仅为简化版，实际上，催化裂化工艺还涉及到许多其他辅助设备和操作，如冷却器、分离器、压力控制系统等。

同时，催化裂化工艺的细节还会因炼油厂的具体条件和要求而有所不同。

2023催化裂化工艺流程及主要设备pptcontents •概述•催化裂化工艺流程•催化裂化主要设备•工艺特点和操作规程•安全与环保•常见故障及排除方法•发展方向和新技术应用目录01概述催化裂化是一种将重质烃类转化为轻质烃类和液化气的过程，是石油化工中重要的二次加工手段之一。

催化裂化工艺主要采用流化床反应器，催化剂作为床层中的介质，在适宜的温度、压力和空速条件下进行反应。

催化裂化基本概念1催化裂化主要设备23流化床反应器是催化裂化的主要设备之一，分为单器、双器和多器系统。

反应器再生器是催化裂化中的重要设备，用于烧去催化剂表面的积炭，恢复催化剂活性。

再生器旋风分离器用于将反应和再生两个工艺流程分开，同时将催化剂从反应器物料中分离出来。

旋风分离器催化裂化工艺流程简介原料油进入反应器，在适宜的温度、压力和空速条件下进行反应。

分离出的催化剂进入再生器，烧去积炭恢复活性。

反应后的物料进入旋风分离器，将催化剂从物料中分离出来。

再生后的催化剂回到反应器物料中，继续参与反应。

02催化裂化工艺流程原料油缓冲在催化裂化工艺中，原料油首先需要进入缓冲罐，进行初步的脱水和脱盐处理。

原料油加热原料油通过加热炉加热到一定温度，以便能够进行催化裂化反应。

原料预处理催化裂化主要流程加热后的原料油被送到催化裂化反应器中，同时加入催化剂。

进料在催化裂化反应器中，原料油在催化剂的作用下发生裂化反应，生成轻质油品和小分子烃类。

裂化反应裂化反应后的油气和催化剂分离，油气进入分馏塔进行分离。

催化剂分离分离后的催化剂进入再生器烧焦再生，循环使用。

催化剂循环油气在分馏塔中根据沸点不同，分离成不同沸点的油品，如汽油、柴油和重油。

油品分馏分离出的油品通过一系列精制过程，如脱硫、脱氮、脱氧等处理，提高油品质量。

油品精制催化裂化过程中产生的气体，通过压缩、冷却和分离等步骤，得到液态烃和干气。

气体分离经过处理的油品和气体分别进入相应的储罐或装置进行储存或进一步加工。

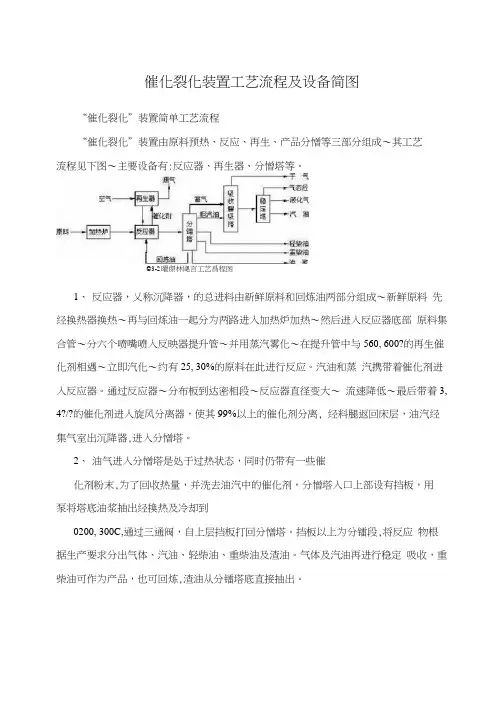

催化裂化装置工艺流程及设备简图“催化裂化”装置简单工艺流程“催化裂化”装置由原料预热、反应、再生、产品分憎等三部分组成〜其工艺流程见下图〜主要设备有:反应器、再生器、分憎塔等。

©3-2曜傑林飓言工艺爲程图1、反应器，乂称沉降器，的总进料由新鲜原料和回炼油两部分组成〜新鲜原料先经换热器换热〜再与回炼油一起分为两路进入加热炉加热〜然后进入反应器底部原料集合管〜分六个喷嘴喷入反映器提升管〜并用蒸汽雾化〜在提升管中与560, 600?的再生催化剂相遇〜立即汽化〜约有25, 30%的原料在此进行反应。

汽油和蒸汽携带着催化剂进入反应器。

通过反应器〜分布板到达密相段〜反应器直径变大〜流速降低〜最后带着3, 4?/?的催化剂进入旋风分离器，使其99%以上的催化剂分离, 经料腿返回床层，油汽经集气室出沉降器,进入分憎塔。

2、油气进入分憎塔是处于过热状态，同时仍带有一些催化剂粉末,为了回收热量，并洗去油汽中的催化剂，分憎塔入口上部设有挡板，用泵将塔底油浆抽出经换热及冷却到0200, 300C,通过三通阀，自上层挡板打回分憎塔。

挡板以上为分镭段,将反应物根据生产要求分出气体、汽油、轻柴油、重柴油及渣油。

气体及汽油再进行稳定吸收，重柴油可作为产品，也可回炼,渣油从分镭塔底直接抽出。

3、反应生焦后的待生催化剂沿密相段四壁向下流入汽提段。

此处用过热蒸汽提出催化剂，颗粒间及表面吸附着的可汽提桂类,沿再生管道通过单动滑阀到再生器提升管，最后随增压风进入再生器。

在再生器下部的辅助燃烧室吹入烧焦用的空气, 以保证床层处于流化状态。

再生过程中，生成的烟通过汽密相段进入稀相段。

再生催化剂不断从再生器进入溢流管,沿再生管经另一单动滑阀到沉降器提升管与原料油汽汇合。

4、山分镭塔顶油气分离出来的富气,经气压机增压，冷却后用凝缩油泵打入吸收脱吸塔，用汽油进行吸收，塔顶的贫气进入二级吸收塔用轻柴油再次吸收，二级吸收塔顶干气到管网，塔底吸收油压回分憎塔。

催化裂化(de)装置简介及工艺流程概述催化裂化技术(de)发展密切依赖于催化剂(de)发展.有了微球催化剂,才出现了流化床催化裂化装置；分子筛催化剂(de)出现,才发展了提升管催化裂化.选用适宜(de)催化剂对于催化裂化过程(de)产品产率、产品质量以及经济效益具有重大影响.催化裂化装置通常由三大部分组成,即反应/再生系统、分馏系统和吸收稳定系统.其中反应––再生系统是全装置(de)核心,现以高低并列式提升管催化裂化为例,对几大系统分述如下：（一）反应––再生系统新鲜原料(减压馏分油)经过一系列换热后与回炼油混合,进入加热炉预热到370℃左右,由原料油喷嘴以雾化状态喷入提升管反应器下部,油浆不经加热直接进入提升管,与来自再生器(de)高温(约650℃~700℃)催化剂接触并立即汽化,油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒(de)高线速通过提升管,经快速分离器分离后,大部分催化剂被分出落入沉降器下部,油气携带少量催化剂经两级旋风分离器分出夹带(de)催化剂后进入分馏系统.积有焦炭(de)待生催化剂由沉降器进入其下面(de)汽提段,用过热蒸气进行汽提以脱除吸附在催化剂表面上(de)少量油气.待生催化剂经待生斜管、待生单动滑阀进入再生器,与来自再生器底部(de)空气(由主风机提供)接触形成流化床层,进行再生反应,同时放出大量燃烧热,以维持再生器足够高(de)床层温度(密相段温度约650℃~680℃).再生器维持~(表)(de)顶部压力,床层线速约米/秒~米/秒.再生后(de)催化剂经淹流管,再生斜管及再生单动滑阀返回提升管反应器循环使用.烧焦产生(de)再生烟气,经再生器稀相段进入旋风分离器,经两级旋风分离器分出携带(de)大部分催化剂,烟气经集气室和双动滑阀排入烟囱.再生烟气温度很高而且含有约5%~10%CO,为了利用其热量,不少装置设有CO锅炉,利用再生烟气产生水蒸汽.对于操作压力较高(de)装置,常设有烟气能量回收系统,利用再生烟气(de)热能和压力作功,驱动主风机以节约电能.（二）分馏系统分馏系统(de)作用是将反应/再生系统(de)产物进行分离,得到部分产品和半成品.由反应/再生系统来(de)高温油气进入催化分馏塔下部,经装有挡板(de)脱过热段脱热后进入分馏段,经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆.富气和粗汽油去吸收稳定系统；轻、重柴油经汽提、换热或冷却后出装置,回炼油返回反应––再生系统进行回炼.油浆(de)一部分送反应再生系统回炼,另一部分经换热后循环回分馏塔.为了取走分馏塔(de)过剩热量以使塔内气、液相负荷分布均匀,在塔(de)不同位置分别设有4个循环回流：顶循环回流,一中段回流、二中段回流和油浆循环回流.催化裂化分馏塔底部(de)脱过热段装有约十块人字形挡板.由于进料是460℃以上(de)带有催化剂粉末(de)过热油气,因此必须先把油气冷却到饱和状态并洗下夹带(de)粉尘以便进行分馏和避免堵塞塔盘.因此由塔底抽出(de)油浆经冷却后返回人字形挡板(de)上方与由塔底上来(de)油气逆流接触,一方面使油气冷却至饱和状态,另一方面也洗下油气夹带(de)粉尘.（三）吸收--稳定系统从分馏塔顶油气分离器出来(de)富气中带有汽油组分,而粗汽油中则溶解有C3、C4甚至C2组分.吸收––稳定系统(de)作用就是利用吸收和精馏(de)方法将富气和粗汽油分离成干气(≤C2)、液化气(C3、C4)和蒸汽压合格(de)稳定汽油.装置简介（一）装置发展及其类型1．装置发展催化裂化工艺产生于20世纪40年代,是炼油厂提高原油加工深度(de)一种重油轻质化(de)工艺.20世纪50年代初由ESSO公司(美国)推出了Ⅳ型流出催化装置,使用微球催化剂(平均粒径为60—70tan),从而使催化裂化工艺得到极大发展.1958年我国第一套移动床催化裂化装置在兰州炼油厂投产.1965年我国自己设计制造施工(de)Ⅳ型催化装置在抚顺石油二厂投产.经过近40年(de)发展,催化裂化已成为炼油厂最重要(de)加工装置.截止1999年底,我国催化裂化加工能力达8809.5×104t／a,占一次原油加工能力(de)33．5％,是加工比例最高(de)一种装置,装置规模由(34—60)×104t ／a发展到国内最大300×104t／a,国外为675×104t／a.随着催化剂和催化裂化工艺(de)发展,其加工原料由重质化、劣质化发展至目前全减压渣油催化裂化.根据目(de)产品(de)不同,有追求最大气体收率(de)催化裂解装置(DCC),有追求最大液化气收率(de)最大量高辛烷值汽油(de)MGG工艺等,为了适应以上(de)发展,相应推出了二段再生、富氧再生等工艺,从而使催化裂化装置向着工艺技术先进、经济效益更好(de)方向发展.2．装置(de)主要类型催化裂化装置(de)核心部分为反应—再生单元.反应部分有床层反应和提升管反应两种,随着催化剂(de)发展,目前提升管反应已取代了床层反应.再生部分可分为完全再生和不完全再生,一段再生和二段再生(完全再生即指再生烟气中CO含量为10—6级).从反应与再生设备(de)平面布置来讲又可分为高低并列式和同轴式,典型(de)反应—再生单元见图2—4、图2—5、图2—6、图2—7,其特点见表2—11.（二）装置单元组成与工艺流程1.组成单元催化裂化装置(de)基本组成单元为：反应—再生单元,能量回收单元,分馏单元,吸收稳定单元.作为扩充部分有：干气、液化气脱硫单元,汽油、液化气脱硫醇单元等.各单元作用介绍如下.(1)反应—再生单元重质原料在提升管中与再生后(de)热催化剂接触反应后进入沉降器(反应器),油气与催化剂经旋风分离器与催化剂分离,反应生成(de)气体、汽油、液化气、柴油等馏分与未反应(de)组分一起离开沉降器进入分馏单元.反应后(de)附有焦炭(de)待生催化剂进入再生器用空气烧焦,催化剂恢复活性后再进入提升管参加反应,形成循环,再生器顶部烟气进入能量回收单元.(2)三机单元所谓三机系指主风机、气压机和增压机.如果将反一再单元作为装置(de)核心部分,那么主风机就是催化裂化装置(de)心脏,其作用是将空气送人再生器,使催化剂在再生器中烧焦,将待生催化剂再生,恢复活性以保证催化反应(de)继续进行.增压机是将主风机出口(de)空气提压后作为催化剂输送(de)动力风、流化风、提升风,以保持反—再系统催化剂(de)正常循环.气压机(de)作用是将分馏单元(de)气体压缩升压后送人吸收稳定单元,同时通过调节气压机转数也可达到控制沉降器顶部压力(de)目(de),这是保证反应再生系统压力平衡(de)一个手段.(3)能量回收单元利用再生器出口烟气(de)热能和压力使余热锅炉产生蒸汽和烟气轮机作功、发电等,此举可大大降低装置能耗,目前现有(de)重油催化裂化装置有无此回收系统,其能耗可相差1／3左右.(4)分馏单元沉降器出来(de)反应油气经换热后进入分馏塔,根据各物料(de)沸点差,从上至下分离为富气(至气压机)、粗汽油、柴油、回炼油和油浆.该单元(de)操作对全装置(de)安全影响较大,一头一尾(de)操作尤为重要,即分馏塔顶压力、塔底液面(de)平稳是装置安全生产(de)有力保证,保证气压机人口放火炬和油浆出装置系统(de)通畅,是安全生产(de)必备条件. (5)吸收稳定单元经过气压机压缩升压后(de)气体和来自分馏单元(de)粗汽油,经过吸收稳定部分,分割为干气、液化气和稳定汽油.此单元是本装置甲类危险物质最集中(de)地方.(6)产品精制单元包括干气、液化气脱硫和汽油液化气脱硫醇单元该两部分,干气、液化气在胺液(乙醇胺、二乙醇胺、Ⅳ—甲基二乙醇胺等)作用下、吸收干气、液化气中(de)H2S气体以达到脱除H2S(de)目(de).汽油和液化气在碱液状态中在磺化酞氰钴或聚酞氰钻作用下将硫醇氧化为二硫化物,以达到脱除硫醇(de)目(de).2．工艺流程工艺原则流程见图2—8.原料油由罐区或其他装置(常减压、润滑油装置)送来,进入原料油罐,由原料泵抽出,换热至200—300°C左右,分馏塔来(de)回炼油和油浆一起进入提升管(de)下部,与由再生器再生斜管来(de)650～700°C再生催化剂接触反应,然后经提升管上部进入分馏塔(下部)；反应完(de)待生催化剂进入沉降器下部汽提段.被汽提蒸汽除去油气(de)待生剂通过待生斜管进入再生器下部烧焦罐.由主风机来(de)空气送人烧焦罐烧焦,并同待生剂一道进入再生器继续烧焦,烧焦再生后(de)再生催化剂由再生斜管进人提升管下部循环使用.烟气经一、二、三级旋分器分离出催化剂后,其温度在650～700°C,压力0．2-0．3MPa(表),进人烟气轮机作功带动主风机,其后温度为500—550°C,压力为0．01MPa(表)左右,再进入废热锅炉发生蒸汽,发汽后(de)烟气(温度大约为200℃左右)通过烟囱排到大气.反应油气进入分馏塔后,首先脱过热,塔底油浆(油浆中含有2%左右催化剂)分两路,一路至反应器提升管,另一路经换热器冷却后出装置.脱过热后油气上升,在分馏塔内自上而下分离出富气、粗汽油、轻柴油、回炼油.回炼油去提升管再反应,轻柴油经换热器冷却后出装置,富气经气压机压缩后与粗汽油共进吸收塔,吸收塔顶(de)贫气进入再吸收塔由轻柴油吸收其中(de)C4-C5,再吸收塔顶干气进入干气脱硫塔脱硫后作为产品出装置,吸收塔底富吸收油进入脱吸塔以脱除其中(de)C2.塔底脱乙烷汽油进入稳定塔,稳定塔底油经碱洗后进入脱硫醇单元脱硫醇后出装置,稳定塔顶液化气进入脱硫塔脱除H,S,再进入脱硫醇单元脱硫醇后出装置.(脱硫脱硫醇未画出)（三）化学反应过程1．催化裂化反应(de)特点催化裂化反应是在催化剂表面上进行(de),其反应过程(de)7个步骤如下：①气态原料分子从主流扩散到催化剂表面；②原料分子沿催化剂外向内扩散；③原料分子被催化剂活性中心吸附；④原料分子发生化学反应；⑤产品分子从催化剂内表面脱附；⑥产品分子由催化剂外向外扩散；⑦产品分子扩散到主流中.重质原料反应生成目(de)产品可用下图表示：2．催化裂化反应种类石油馏分是由十分复杂(de)烃类和非烃类组成,其反应过程十分复杂,种类繁多,大致分为几个类型.(1)裂化反应是主要(de)反应.即C—C键断裂,大分子变为小分子(de)反应.(2)异构化反应是重要(de)反应.即化合物(de)相对分子量不变,烃类分子结构和空间位置变化,所以催化裂化产物中会有较多异构烃.(3)氢转移反应是一个烃分子上(de)氢脱下来加到另一个烯烃分子上,使其烯烃饱和,该反应是催化裂化特有(de)反应.虽然氢转移反应会使产品安定性变好,但是大分子(de)烃类反应脱氢将生成焦炭.(4)芳构化反应烷烃、烯烃环化生成环烷烃和环烯烃,然后进一步氢转移反应生成芳烃,由于芳构化反应使汽油、柴油中芳烃较多.除以上反应外,还有甲基转移反应、叠合反应和烷基化反应等.（四）主要操作条件及工艺技术特点1．主要操作条件因不同(de)工艺操作条件不尽相同,表2—12列出一般一段再生催化裂化(de)主要操作条件.2．工艺技术特点(1)微球催化剂(de)气—固流态化催化裂化确切一点应该叫作流化催化裂化.微球催化剂(60—70／1m 粒径)在不同气相线速下呈现不同状态,可分为固定床(即催化剂不动)、流化床(即催化剂只在一定(de)空间运动)和输送床(即催化剂与气相介质一同运动而离开原来(de)空间)三种.过程是流化床,所以微球催化剂(de)气—固流态化是催化裂化工艺得以发展(de)基础,从而使反应—再生能在不同(de)条件下得以实现.(2)催化裂化(de)化学反应最主要(de)反应是大分子烃类裂化为小分子烃类(de)化学反应,从而使原油中大于300℃馏分(de)烃类生成小分子烃类、气体、液化气、汽油、柴油等,极大地增加了炼油厂(de)轻质油收率,并能副产气体和液化气.（五）催化剂及助剂1．催化剂烃类裂化反应,应用热裂化工艺也能完成,但是有了催化剂(de)参加,其化学反应方式不同,所以导致二类工艺(de)产品性质和产品分布都不同.目前催化裂化所使用(de)催化剂都是分子筛微球催化剂,根据不同产品要求可制造出各种型号(de)催化剂.但其使用性能要求是共同(de),即高活性和选择性,良好(de)水热稳定性,抗硫、氮、重金属(de)中毒；好(de)强度,易再生,流化性能好等.目前常见(de)有重油催化裂化催化剂、生产高辛烷值汽油催化剂、最大轻质油收率催化剂、增加液化气收率催化剂和催化裂解催化剂等.由于催化裂化原料(de)重质化,使重油催化剂发展十分迅速,目前国内全渣油型催化剂性能见表2—13.2．催化裂化助剂为了补充催化剂(de)其他性能,近年来发展了多种起辅助作用(de)助催化剂,这些助剂均以剂(de)方式,加到裂化催化剂中起到除催化裂化过程外(de)其他作用.如促进再生烟气中CO转化为C02,提高汽油辛烷值,钝化原料中重金属对催化剂活性毒性,降低烟气中(de)SOx(de)含量等各类助剂,它们绝大多数也是制造成与裂化催化剂一样(de)微球分别加入再生器内,但占总剂量很少,一般在1％—3％,所以每天添加量只有10-1000kS／d左右.CO助燃剂为SiO2—Al2O3细粉上载有活性金属铂制成.辛烷值助剂大多是含有15％-20％ZSM—5分子筛(de)Si—Al微球剂.而金属钝化剂为液态型含锑(de)化合物,将其注入原料油中,使其分解(de)金属锑沉积在催化剂上以钝化Ni(de)活性.（六）原料及产品性质1．催化裂化原材料各类催化裂化所使用(de)原材料不尽相同,现将一般所使用(de)原材料主要性质汇总,见表2—14.2．产品性质产品性质见表2-15。

炼油生产安全技术—催化裂化的装置简介类型及工艺流程催化裂化技术的发展密切依赖于催化剂的发展。

有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。

选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。

催化裂化装置通常由三大部分组成，即反应¾再生系统、分馏系统和吸收稳定系统。

其中反应––再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下：㈠反应––再生系统新鲜原料(减压馏分油)经过一系列换热后与回炼油混合，进入加热炉预热到370℃左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温(约650℃~700℃)催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。

积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。

待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气(由主风机提供)接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度(密相段温度约650℃~68 0℃)。

再生器维持0.15MPa~0.25MPa (表)的顶部压力，床层线速约0.7米/秒~1.0米/秒。

再生后的催化剂经淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。

烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。

再生烟气温度很高而且含有约5%~10% CO，为了利用其热量，不少装置设有CO 锅炉，利用再生烟气产生水蒸汽。

对于操作压力较高的装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电能。

催化裂化工艺过程催化裂化工艺过程一般由三个部分组成，即反应一再生系统、分馏系统、吸收―稳定系统。

对处理量较大、反应压力较高（例如>0.2MPa）的装置，常常还有再生烟气的能量回收系统。

催化裂化工艺过程一般由三个部分组成，即反应一再生系统、分馏系统、吸收―稳定系统。

对处理量较大、反应压力较高（例如>0.2MPa）的装置，常常还有再生烟气的能量回收系统。

图1是一个高低并列式提升管催化裂化装置的工艺流程。

下面将其三个组成部分：反应―再生系统、分馏系统及吸收―稳定系统进行简要介绍。

催化裂化工艺过程 - 1．反应―再生系统新鲜原料油经换热后与回炼油浆混合，经加热炉加热至180-320℃后至催化裂化提升管反应器下部的喷嘴，原料油由蒸气雾化并喷人提升管内，在其中与来自再生器的高温催化剂（600-750℃）接触，随即汽化并进行反应。

油气在提升管内的停留时间很短，一般只有几秒钟。

反应产物经旋风分离器分离出夹带的催化剂后离开沉降器去分馏塔。

积有焦炭的催化剂（称待生催化剂）由沉降器落人下面的汽提段。

汽提段内装有多层人字形挡板并在底部通入过热水蒸气，待生催化剂上吸附的油气和颗粒之间的空间内的油气被水蒸气置换出而返回上部。

经汽提后的待生催化剂通过待生斜管进人再生器。

再生器的主要作用是烧去催化剂上因反应而生成的积炭，使催化剂的活性得以恢复。

再生用空气由卞风机供给，空气通过再生器下面的辅助燃烧室及分布管进人流化床层。

对于热平衡式装置，辅助燃烧室只是在开工升温时才使用，正常运转时并不烧燃料油。

再生后的催化剂（称再生催化剂）落人淹流管，经再生斜管送回反应器循环使用。

再生烟气经旋风分离器分离出夹带的催化剂后，经双动滑阀排人大气。

在加工生焦率高的原料时，例如加工含渣油的原料时，因焦炭产率高，再生器的热量过剩，必须在再生器中设取热设施以取走过剩的热量。

再生烟气的温度很高，不少催化裂化装置设有烟气能量回收系统，利用烟气的热能和压力能（当设能量回收系统时，再生器的操作压力应较高些）做功，驱动主风机以节约电能，甚至可对外输出剩余电力。

炼油生产安全技术—催化裂化的装置简介类型及工艺流程催化裂化技术的发展密切依赖于催化剂的发展。

有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。

选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。

催化裂化装置通常由三大部分组成，即反应¾再生系统、分馏系统和吸收稳定系统。

其中反应––再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下：㈠反应––再生系统新鲜原料(减压馏分油)经过一系列换热后与回炼油混合，进入加热炉预热到370℃左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温(约650℃~700℃)催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。

积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。

待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气(由主风机提供)接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度(密相段温度约650℃~68 0℃)。

再生器维持0.15MPa~0.25MPa (表)的顶部压力，床层线速约0.7米/秒~1.0米/秒。

再生后的催化剂经淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。

烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。

再生烟气温度很高而且含有约5%~10% CO，为了利用其热量，不少装置设有CO 锅炉，利用再生烟气产生水蒸汽。

对于操作压力较高的装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电能。

催化裂化装置工艺流程叙述第一节反应-再生系统工艺流程一、反应-再生部分原料油自罐区进入原料油罐(V22201)，经原料油泵(P22201A、B)升压后，通过原料油-芳烃分馏塔顶循环油换热器(E22222A～D)、原料油-芳烃分馏塔中段油换热器(E22223)、原料油-重油分馏塔顶循环油换热器（E22201A/B）、原料油-船燃油换热器（E22211A/B）换热至150℃左右进入RPT原料预处理系统，首先进电脱盐罐(V22205A、B)脱盐，然后经原料油-一中段油换热器(E22212A、B)、原料油-循环油浆换热器(E22202A、B)，最终经原料油-反应进料换热器(E22224A、B)加热至240℃左右进入芳烃分馏塔，拨出船燃油后的原料经塔底循环油泵（P22213A、B）升压经塔底油蒸汽发生器（E22225A、B）换热产中压蒸气，再与低温原料油经原料油-反应进料换热器(E22224A、B)换热至220℃后，与从分馏来的回炼油混合后分六路经原料油雾化喷嘴进入重油提升管反应器(R22101A)，与690℃的再生高温催化剂和550℃的芳烃提升管来的待生催化剂接触进行原料的升温、汽化及反应。

反应后的油气与待生催化剂在提升管出口经粗旋风分离器迅速分离后，经升气管密闭进入沉降器(R22101)4组重油单级旋风分离器，再进一步除去携带的催化剂细粉后离开沉降器，进入重油分馏塔(T22201A)。

重油分馏塔分馏后的塔顶油气经冷凝冷却后进入油气分离器(V22203A)，分离出的粗轻燃油分四路经雾化喷嘴进入芳烃提升管反应器(R22101B)，与690℃催化剂接触进行原料的升温、汽化及反应。

反应后的油气与待生催化剂在提升管出口经粗旋风分离器迅速分离后，经升气管密闭进入沉降器内轻燃油单级旋风分离器，再进一步除去携带的催化剂细粉后离开沉降器，进入芳烃分馏塔(T22201B)。

油气分离出来的待生催化剂与重油部分的待生催化剂一起进入反应沉降器的汽提段。

炼油生产安全技术-催化裂化的装置简介类型及工艺流程催化裂化技术的发展密切依赖于催化剂的发展。

有了微球催化剂,才出现了流化床催化裂化装置;分子筛催化剂的出现，才发展了提升管催化裂化.选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。

催化裂化装置通常由三大部分组成,即反应¾再生系统、分馏系统和吸收稳定系统。

其中反应––再生系统是全装置的核心，现以高低并列式提升管催化裂化为例,对几大系统分述如下：㈠反应––再生系统新鲜原料(减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到370℃左右,由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约650℃～700℃)催化剂接触并立即汽化，油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒～8米/秒的高线速通过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。

积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。

待生催化剂经待生斜管、待生单动滑阀进入再生器,与来自再生器底部的空气(由主风机提供)接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度约650℃～68 0℃)。

再生器维持0.15MPa~0。

25MPa (表）的顶部压力,床层线速约0。

7米/秒～1。

0米/秒。

再生后的催化剂经淹流管,再生斜管及再生单动滑阀返回提升管反应器循环使用。

烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。

再生烟气温度很高而且含有约5％~10% CO，为了利用其热量,不少装置设有CO 锅炉，利用再生烟气产生水蒸汽。

对于操作压力较高的装置，常设有烟气能量回收系统,利用再生烟气的热能和压力作功,驱动主风机以节约电能。
