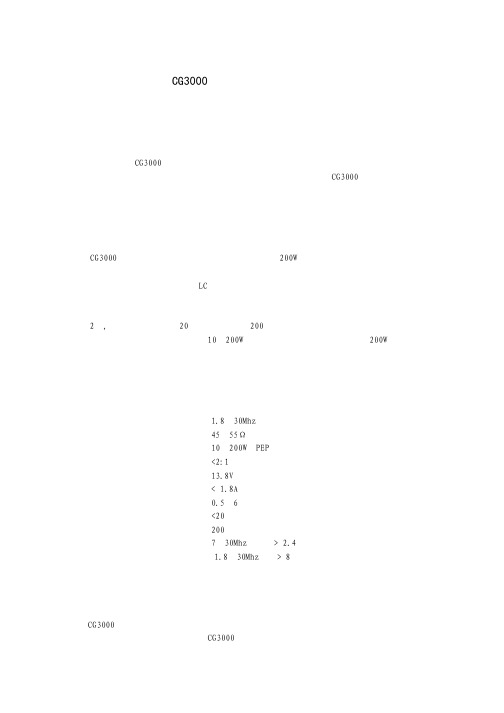

CG3000型自动天线调谐器用户手册
前 言
感谢您选用CG3000型自动天线调谐器!
在您安装使用本产品前请仔细阅读本手册,手册中详细叙述了CG3000型自动天线调谐器的安装和使用方法,有助您正确地安装使用本自动天线调谐器。
简 介
CG3000型自动天线调谐器可以配接任何一种常规200W以下的短波电台用于改善天线系统的性能,使天线与电台输出阻抗匹配。
本产品采用多种信号处理检测电路提供给内部的单片机进行比较处理,并驱动有关继电器切换LC匹配回路完成快速调谐匹配,调谐匹配锁定后单片机会自动记忆本次调谐状态,用于下次有相同电台信号输入时直接调用以最快的时间完成调谐。
由于采用多种检测方式和优化了主程序,使得调谐速度有了较大提高,通常配接普通鞭状天线初次调谐时间小于2秒,存储调谐时间小于20毫秒,可以记忆200个调谐频点。
由于自动天线调谐器在起始调谐工作时能适应较大的输入功率范围(10~200W),所以适于配接任何一种常规200W以下的短波电台使用。
技术规格
工作频率范围 1.8~30Mhz
输入阻抗 45~55Ω
输入功率 10~200W PEP
驻波比 <2:1
工作电压 13.8V
工作电流 < 1.8A
初次调谐时间 0.5~6秒
记忆调谐时间 <20毫秒
记忆频点 200个
适用天线长度 7~30Mhz时 > 2.4米
1.8~30Mhz时 > 8米
安装连接方法
CG3000室外型自动天线调谐器一般安装于靠近天线端的位置其与电台、电源的连接方法如下图,普通线天线引出端直接固定于CG3000型自动天线调谐器上端的输出接线柱,地线连接到调谐
器下部的接地接线柱,CG3000型自动天线调谐器与天线的连接方法见后文。
电台射频输出通过50欧馈线接入天线调谐器下部射频输入口,供电电源通过天线调谐器下部2芯插口连接。
使用方法
检查天线调谐器安装连接情况确认无误后开启电台和天线调谐器电源,将电台置于AM模式按压电台PTT键,这时天线调谐器会进入自动调谐状态,天线调谐器内会发出连续“喀喀”的继电器吸合声,数秒后调谐锁定并完成本次调谐及记忆。
如果天线调谐器在自动调谐状态连续调谐15秒以上仍未锁定,通常是所用天线不适合在这个频率上工作,可更换频点重新调谐或改变天线长度。
通常调谐锁定过的频率天线调谐器会自动记忆,如果下次还使用同样的天线和原来的周围环境天线,调谐器只要检测到电台有相同频率的信号输入,就会直接调用记忆完成快速调谐(所用时间只是继电器一次吸合时间,通常小于20ms)。
调谐锁定后电台即可从AM模式切换工作于其它模式,对于已经调谐锁定并记忆过的频率下次使用时可以直接用单边带模式工作,只要电台有射频信号输出时天线调谐器就能立即自动调用记忆并完成快速调谐。
为保证天线调谐器正常稳定工作必须满足以下工作条件:
1.天线调谐器必须使用稳压电源供电,必须保证天线调谐器电源输入接口端电压不低于12V
建议天线调谐器与电台共用一部电源。
2.天线长度必须满足最低工作频率的要求。
3.连接天线的一端并不需要另外配装巴伦或其他匹配装置,如果配装了巴伦会使部分频率
不能较好的调谐!
4.天线调谐器接地接线柱必须可靠接地(如安装图所示)。
6.为减少射频损耗天线调谐器与电台间的连接馈线应尽量短并且不能过细。
常用天线的配接方法
天线架设的注意事项:
1.射频能量是通过天线辐射出去的并不是天线调谐器,所以合适的天线长度才能获得较
好的辐射效果,通常长度小于最低工作频率的1/4波长长度的天线辐射效果都相对较差。
一般天线长度控制在1/4波长长度的奇数倍(含调谐器至天线间的连接导线长度)2. 天线调谐器与天线间的连接导线也是天线的一部分应尽量缩短这部分连接导线的长
度,并注意离开周围的金属导体。
3. 天线应架设在远离建筑物、树木的位置。
4. 地线实际上也是天馈系统重要的部分,良好的接地可以使天线工作在高效率状态。
对
于业余使用往往无法直接连接真实大地,对于高频接地可以采用直接连接到铁栅栏、铁皮屋顶、车辆的金属外壳或用一段下垂的长度5米以上的导线等代替(但会影响天线发射效率)。
5. 射频能量是通过天线辐射出去的并不是天线调谐器,如果您没有连接天线或天线因意
外折断了而您仍旧继续发射使用会严重损坏天线调谐器和电台设备!
6.本自动天线调谐器并不具备预防雷击的功能,所以天线架设时一定要采取有效的防雷
措施,如果因为雷击造成的产品损坏不享受免费保修服务!
常见问题及解决办法
问:我是固定使用,电台、天线调谐器已经按技术要求连接天线、地线,天线调谐器也能进行调谐工作但在整个短波频段无法调谐锁定。
答:遇到这种现象一般不要连续强制进行调谐,否则有可能损坏天线调谐器,请首先检查天线调谐器的供电电压是否达到标准要求,然后检查连接天线调谐器的天线、地线,一般是因为各导线连接点接触不良或接触电阻大的问题造成的,也有是因为天线架设时不注意绝缘,天线漏电造成的。
问:我是装车使用,天线是自制的约两米长(没用加感线圈)发现在14Mhz以上都能输出100瓦满功率,但在3.8Mhz时就只能输出20瓦,如果调大输出功率电台就马上保护。
答:因为在低频段过短的天线相当于容性负载,天线调谐器必须串入较大的电感才能调谐,相当于串联谐振,功率低时谐振电压不会太高,加大功率后谐振电压提高当超过天线调谐器输出端或车载天线座能承受的最高电压时就会发生击穿漏电这时驻波变大电台自动保护。
所以技术规格明确指出工作频率范围对应的天线长度范围。
如果必须使用车载短天线最好选用专业厂家提供的车载短波加感天线!
问:我的天线系统也是按照技术要求安装的,工作频段内大部分频点都能很好的调谐,但总有几个频点不能调谐或调谐锁定后驻波大于2.0。
答:这种情况是正常的,自动天线调谐器的调谐范围也是有限的不能保证所有频点都能调谐工作,如果天线等效长度正好是工作频率波长的1/2左右,这时天线等效阻抗很高就超过了天线调谐器能够调谐的范围,如果您必须在这个频率工作就需要修剪天线的长度了。
问:我的天线晴天时都能自动调谐用的很好,可是下过雨后就驻波变大了并且不能调谐锁定,怎么回事?
答:可能是您的天线安装时没有注意搞好绝缘,下过雨后天线有些地方漏电了,一般以为电台电源的电压也才十几伏发射到天线上的电压也不会高吧,实际上天线谐振时高频电压是很高的特别是天线末端有时能达到上千伏,如果绝缘不好很容易漏电的。
注意事项
1.请您慎重选用本产品,本产品生产及经销商不赔偿因您(单位或个人)正常或非正常使用本产品出现产品故障时而造成的任何直接和间接损失,并且不承担任何法律责任!。
