电机的控制方式

步进电机控制方法及编程实例
步进电机在现代自动化控制系统中广泛应用，其精准的位置控制和相对简单的驱动方式使其成为许多工业和家用设备中的理想选择。

本文将介绍步进电机的控制方法及编程实例，帮助读者更好地理解和应用这一技术。

步进电机的基本原理
步进电机是一种将电能转换为机械能的电机，其运行原理基于磁场相互作用。

步进电机内部包含多个电磁线圈，根据电流方向和大小的不同来控制转子的运动。

通过逐个激活线圈，可以实现步进电机的准确位置控制，使其能够按照指定的步长旋转。

步进电机的控制方法
1.单相激励控制：最简单的步进电机控制方式之一。

通过依次激活每一相的线圈，
使电机按照固定步长旋转。

这种方法控制简单，但稳定性较差。

2.双相正交控制：采用两相电流的正交控制方式，提高了步进电机的稳定性和精
度。

可以实现正向和反向旋转，常用于对位置要求较高的应用场景。

3.微步进控制：将步进电机每个步进细分为多个微步进，以提高控制精度和减小振
动。

虽然增加了控制复杂度，但可以获得更平滑的运动和更高的分辨率。

步进电机的编程实例
下面以Python语言为例，演示如何通过控制步进电机的相序来实现简单的旋转控制。

通过以上代码，可以实现对步进电机的简单控制，按照设定的相序进行旋转，实现基本的位置控制功能。

结语
步进电机是一种常用的精准位置控制设备，掌握其控制方法和编程技巧对于工程师和爱好者来说都是有益的。

希望本文介绍的步进电机控制方法及编程实例能够帮助读者更好地理解和应用这一技术。

步进电机控制方法步进电机是一种将电脉冲信号转换为角位移的执行器，广泛应用于打印机、数控机床、纺织机械、包装设备等自动控制系统中。

步进电机控制方法的选择对于系统的性能和稳定性具有重要影响，下面将介绍几种常见的步进电机控制方法。

1. 开环控制。

开环控制是最简单的步进电机控制方法之一，通过给步进电机施加一定的脉冲信号来控制其旋转角度。

这种方法简单直接，但无法对步进电机的运动状态进行实时监测和调整，容易出现失步现象，适用于对精度要求不高的场合。

2. 半闭环控制。

半闭环控制是在开环控制的基础上增加了位置传感器反馈的控制方法。

通过位置传感器实时监测步进电机的位置，将反馈信息与设定值进行比较，从而实现对步进电机位置的闭环控制。

这种方法相比于开环控制能够更好地提高系统的稳定性和精度，但仍然存在一定的失步风险。

3. 闭环控制。

闭环控制是最为精确的步进电机控制方法，通过在步进电机上增加编码器等位置传感器，实时反馈步进电机的位置信息，并对其进行精确控制。

闭环控制能够及时调整步进电机的运动状态，减小失步风险，提高系统的稳定性和精度，适用于对位置精度要求较高的场合。

4. 微步进控制。

微步进控制是一种通过改变步进电机相序激励方式，使步进电机在每个步距内分成多个微步距的控制方法。

微步进控制能够提高步进电机的分辨率，减小振动和噪音，提高系统的平稳性和精度，适用于对步进电机运动要求较高的场合。

总结。

在实际应用中，步进电机控制方法的选择应根据具体的控制要求和系统性能需求来确定。

不同的控制方法各有特点，开环控制简单直接，但精度较低；半闭环控制提高了系统的稳定性和精度，但仍存在失步风险；闭环控制精度最高，但成本较高。

微步进控制能够提高步进电机的平稳性和分辨率，但相应的控制电路较为复杂。

因此，在选择步进电机控制方法时，需要综合考虑系统的实际需求和成本因素，选择最合适的控制方法来实现系统的稳定运行和高精度控制。

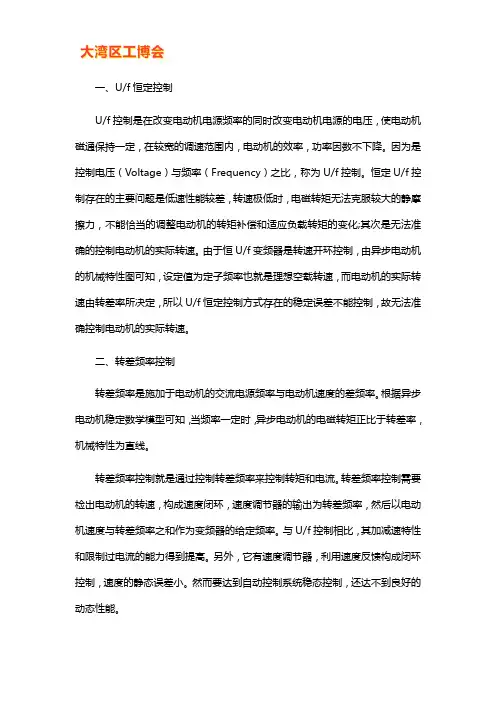

一、U/f恒定控制U/f控制是在改变电动机电源频率的同时改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率，功率因数不下降。

因为是控制电压（Voltage）与频率（Frequency）之比，称为U/f控制。

恒定U/f控制存在的主要问题是低速性能较差，转速极低时，电磁转矩无法克服较大的静摩擦力，不能恰当的调整电动机的转矩补偿和适应负载转矩的变化;其次是无法准确的控制电动机的实际转速。

由于恒U/f变频器是转速开环控制，由异步电动机的机械特性图可知，设定值为定子频率也就是理想空载转速，而电动机的实际转速由转差率所决定，所以U/f恒定控制方式存在的稳定误差不能控制，故无法准确控制电动机的实际转速。

二、转差频率控制转差频率是施加于电动机的交流电源频率与电动机速度的差频率。

根据异步电动机稳定数学模型可知，当频率一定时，异步电动机的电磁转矩正比于转差率，机械特性为直线。

转差频率控制就是通过控制转差频率来控制转矩和电流。

转差频率控制需要检出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电动机速度与转差频率之和作为变频器的给定频率。

与U/f控制相比，其加减速特性和限制过电流的能力得到提高。

另外，它有速度调节器，利用速度反馈构成闭环控制，速度的静态误差小。

然而要达到自动控制系统稳态控制，还达不到良好的动态性能。

三、矢量控制矢量控制，也称磁场定向控制。

它是70年代初由西德F.Blasschke等人首先提出，以直流电机和交流电机比较的方法阐述了这一原理。

由此开创了交流电动机和等效直流电动机的先河。

矢量控制变频调速的做法是将异步电动机在三相坐标系下的定子交流电流Ia、Ib、Ic。

通过三相-二相变换，等效成两相静止坐标系下的交流电流Ia1、Ib1，再通过按转子磁场定向旋转变换，等效成同步旋转坐标系下的直流电流Im1、It1（Im1相当于直流电动机的励磁电流;It1相当于直流电动机的电枢电流），然后模仿直流电动机的控制方法，求得直流电动机的控制量，经过相应的坐标反变换实现对异步电动机的控制。

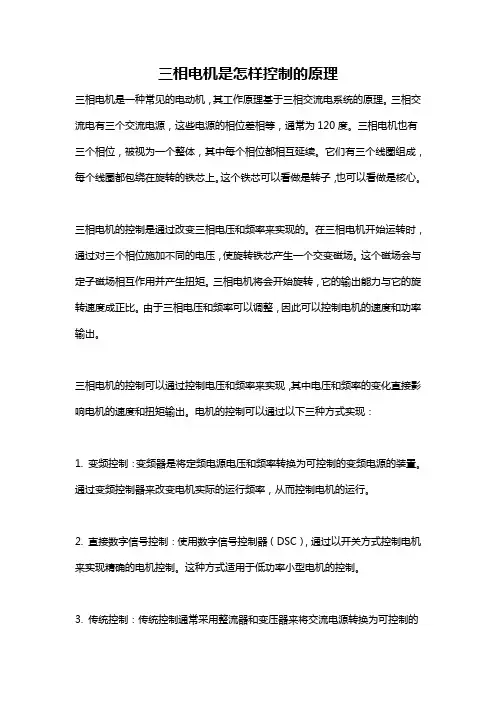

三相电机是怎样控制的原理
三相电机是一种常见的电动机，其工作原理基于三相交流电系统的原理。

三相交流电有三个交流电源，这些电源的相位差相等，通常为120度。

三相电机也有三个相位，被视为一个整体，其中每个相位都相互延续。

它们有三个线圈组成，每个线圈都包绕在旋转的铁芯上。

这个铁芯可以看做是转子，也可以看做是核心。

三相电机的控制是通过改变三相电压和频率来实现的。

在三相电机开始运转时，通过对三个相位施加不同的电压，使旋转铁芯产生一个交变磁场。

这个磁场会与定子磁场相互作用并产生扭矩。

三相电机将会开始旋转，它的输出能力与它的旋转速度成正比。

由于三相电压和频率可以调整，因此可以控制电机的速度和功率输出。

三相电机的控制可以通过控制电压和频率来实现，其中电压和频率的变化直接影响电机的速度和扭矩输出。

电机的控制可以通过以下三种方式实现：
1. 变频控制：变频器是将定频电源电压和频率转换为可控制的变频电源的装置。

通过变频控制器来改变电机实际的运行频率，从而控制电机的运行。

2. 直接数字信号控制：使用数字信号控制器（DSC），通过以开关方式控制电机来实现精确的电机控制。

这种方式适用于低功率小型电机的控制。

3. 传统控制：传统控制通常采用整流器和变压器来将交流电源转换为可控制的
直流电源。

然后使用PWM技术控制电机的转速和方向。

总的来说，三相电机的控制可以通过调整电压和频率来实现。

多种控制方法可以直接地控制电机的输出，从而提高其功率和效率。

每种控制方法都有其优缺点和适用场景，在选择控制方法时需要根据具体情况进行选择。

控制电机转速的方法电机是现代工业中不可或缺的设备，它们被广泛应用于各种机械设备中，如风扇、泵、压缩机、机床等。

在这些应用中，电机的转速是非常重要的，因为它直接影响到设备的性能和效率。

因此，控制电机转速是非常重要的，本文将介绍几种常见的控制电机转速的方法。

1. 电压调节法电压调节法是最常见的控制电机转速的方法之一。

这种方法通过改变电机的输入电压来改变电机的转速。

当电压增加时，电机的转速也会增加，反之亦然。

这种方法的优点是简单易行，但缺点是电机的负载变化会影响电压的稳定性，从而影响电机的转速。

2. 频率调节法频率调节法是另一种常见的控制电机转速的方法。

这种方法通过改变电机的输入频率来改变电机的转速。

当频率增加时，电机的转速也会增加，反之亦然。

这种方法的优点是可以实现精确的转速控制，但缺点是需要专门的频率变换器，成本较高。

3. 电流调节法电流调节法是一种较为复杂的控制电机转速的方法。

这种方法通过改变电机的输入电流来改变电机的转速。

当电流增加时，电机的转速也会增加，反之亦然。

这种方法的优点是可以实现精确的转速控制，但缺点是需要专门的电流变换器，成本较高。

4. 机械调节法机械调节法是一种简单但不太精确的控制电机转速的方法。

这种方法通过改变电机的负载来改变电机的转速。

当负载增加时，电机的转速会降低，反之亦然。

这种方法的优点是简单易行，但缺点是不太精确，且需要手动调节。

5. 混合调节法混合调节法是一种将多种控制方法结合起来的方法。

例如，可以将电压调节法和机械调节法结合起来，通过改变电压和负载来控制电机的转速。

这种方法的优点是可以充分利用各种控制方法的优点，但缺点是需要更复杂的控制系统。

控制电机转速是非常重要的，不同的控制方法有不同的优缺点，需要根据具体情况选择合适的方法。

在实际应用中，可以根据电机的性能和要求来选择合适的控制方法，以实现最佳的转速控制效果。

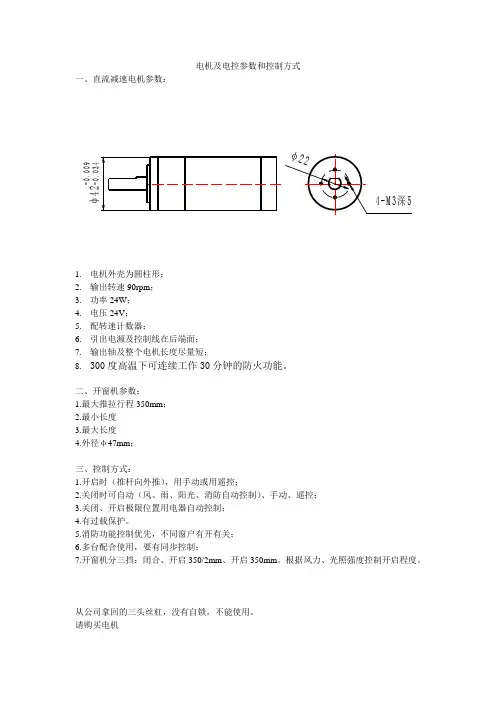

电机及电控参数和控制方式
一、直流减速电机参数：
1.电机外壳为圆柱形；
2.输出转速90rpm；
3.功率24W；
4.电压24V；
5.配转速计数器；
6.引出电源及控制线在后端面；
7.输出轴及整个电机长度尽量短；
8.300度高温下可连续工作30分钟的防火功能。

二、开窗机参数：
1.最大推拉行程350mm；
2.最小长度
3.最大长度
4.外径φ47mm；
三、控制方式：
1.开启时（推杆向外推），用手动或用遥控；
2.关闭时可自动（风、雨、阳光、消防自动控制）、手动、遥控；
3.关闭、开启极限位置用电器自动控制；
4.有过载保护。

5.消防功能控制优先，不同窗户有开有关；
6.多台配合使用，要有同步控制；
7.开窗机分三挡：闭合、开启350/2mm、开启350mm。

根据风力、光照强度控制开启程度。

从公司拿回的三头丝杠，没有自锁，不能使用。

请购买电机。

步进电机的控制方法步进电机（Stepper Motor）是一种将电信号转化为角位移的输出设备，通常用于需要精确控制角度和位置的应用领域，如3D打印机、CNC数控机床、机器人等。

步进电机的控制方法主要有三种：全步进控制、半步进控制和微步进控制。

下面将详细介绍这三种控制方法的原理和特点。

全步进控制是步进电机最简单和常用的控制方式之一。

它是通过改变电流的方向和大小来控制电机的转动。

步进电机内部有一个旋转磁场，当电流方向与旋转磁场方向一致时，电机会顺时针旋转；当电流方向与旋转磁场方向相反时，电机会逆时针旋转。

因此，通过改变电流的方向可以实现电机的正反转。

而改变电流的大小可以调节电机每一步转动的角度，从而控制精度。

例如，电流较小时电机每一步的转动角度较大，电流较大时电机每一步的转动角度较小，通过不同的电流设置可以实现不同的控制要求。

全步进控制简单可靠，适用于一些对控制精度要求相对较低的场合。

半步进控制是在全步进控制的基础上发展起来的一种控制方式。

它通过在两个相邻的全步进驱动脉冲之间改变电流的大小和方向来控制电机的转动。

在正向或逆向时，先施加一定大小的电流使电机进入半步状态，此时电机只旋转半个步距；然后再施加相反于旋转方向的电流使电机进入全步状态，此时电机旋转一个步距。

通过这种方式，半步进控制可以实现更高的分辨率和较大的控制精度。

但是，半步进控制的缺点是启动和停止过程中存在冲击、振动等不稳定现象，对控制系统的动态响应要求较高。

微步进控制是进一步提高步进电机控制分辨率和精度的一种控制方式。

它通过改变电流的大小和时间来实现对电机的微步控制。

微步进控制可以将电机每一步的移动量分割为更小的部分，从而实现更高的分辨率。

例如，微步进控制可以将电机每一步的移动量分割为10等分或更多等分，从而实现更精确的控制。

微步进控制的原理是通过调节电流大小和时间，使电机在磁力矩的作用下，从一个磁极到相邻磁极之间平滑地过渡，从而实现平稳的转动。

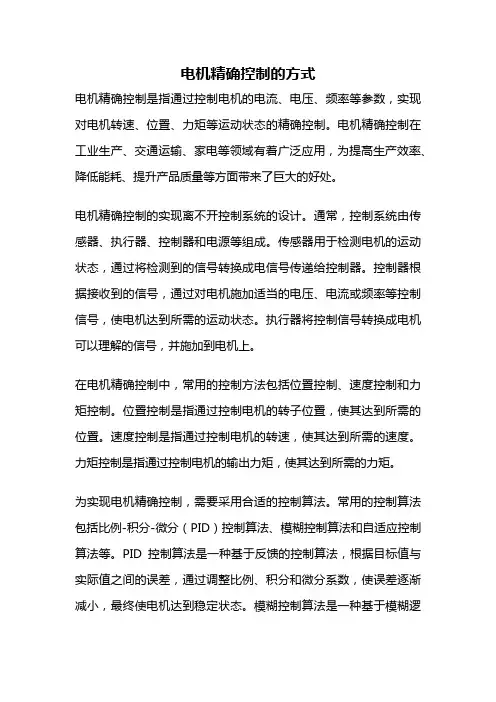

电机精确控制的方式电机精确控制是指通过控制电机的电流、电压、频率等参数，实现对电机转速、位置、力矩等运动状态的精确控制。

电机精确控制在工业生产、交通运输、家电等领域有着广泛应用，为提高生产效率、降低能耗、提升产品质量等方面带来了巨大的好处。

电机精确控制的实现离不开控制系统的设计。

通常，控制系统由传感器、执行器、控制器和电源等组成。

传感器用于检测电机的运动状态，通过将检测到的信号转换成电信号传递给控制器。

控制器根据接收到的信号，通过对电机施加适当的电压、电流或频率等控制信号，使电机达到所需的运动状态。

执行器将控制信号转换成电机可以理解的信号，并施加到电机上。

在电机精确控制中，常用的控制方法包括位置控制、速度控制和力矩控制。

位置控制是指通过控制电机的转子位置，使其达到所需的位置。

速度控制是指通过控制电机的转速，使其达到所需的速度。

力矩控制是指通过控制电机的输出力矩，使其达到所需的力矩。

为实现电机精确控制，需要采用合适的控制算法。

常用的控制算法包括比例-积分-微分（PID）控制算法、模糊控制算法和自适应控制算法等。

PID控制算法是一种基于反馈的控制算法，根据目标值与实际值之间的误差，通过调整比例、积分和微分系数，使误差逐渐减小，最终使电机达到稳定状态。

模糊控制算法是一种基于模糊逻辑的控制算法，通过定义模糊规则和模糊集合，根据输入变量的模糊程度进行模糊推理，得到相应的控制输出。

自适应控制算法是一种能够根据外部环境变化自动调整控制参数的控制算法，能够更好地适应电机的工作状态变化。

在电机精确控制中，还需要考虑电机的动态响应特性。

电机的动态响应是指电机在接受控制信号后，从初始状态到达稳定状态所需的时间和过程。

电机的动态响应受到电机的惯性、摩擦、负载等因素的影响。

为了提高电机的动态响应性能，可以采用增加控制带宽、减小惯性和摩擦等方法。

电机精确控制技术的应用十分广泛。

在工业生产中，电机精确控制可以实现对生产过程中的输送带、机械臂、机床等设备的精确控制，提高生产效率和产品质量。

伺服电机的三种控制方式速度控制和转矩控制都是用模拟量来控制的。

位置控制是通过发脉冲来控制的。

具体采用什么控制方式要根据客户的要求，满足何种运动功能来选择。

如果您对电机的速度、位置都没有要求，只要输出一个恒转矩，当然是用转矩模式。

如果对位置和速度有一定的精度要求，而对实时转矩不是很关心，用转矩模式不太方便，用速度或位置模式比较好。

如果上位控制器有比较好的闭环控制功能，用速度控制效果会好一点。

如果本身要求不是很高，或者，基本没有实时性的要求，用位置控制方式对上位控制器没有很高的要求。

就伺服驱动器的响应速度来看，转矩模式运算量最小，驱动器对控制信号的响应最快；位置模式运算量最大，驱动器对控制信号的响应最慢。

对运动中的动态性能有比较高的要求时，需要实时对电机进行调整。

那么如果控制器本身的运算速度很慢（比如PLC，或低端运动控制器），就用位置方式控制。

如果控制器运算速度比较快，可以用速度方式，把位置环从驱动器移到控制器上，减少驱动器的工作量，提高效率（比如大部分中高端运动控制器）；如果有更好的上位控制器，还可以用转矩方式控制，把速度环也从驱动器上移开，这一般只是高端专用控制器才能这么干，而且，这时完全不需要使用伺服电机。

一般说驱动器控制的好不好，每个厂家的都说自己做的最好，但是现在有个比较直观的比较方式，叫响应带宽。

当转矩控制或者速度控制时，通过脉冲发生器给他一个方波信号，使电机不断的正转、反转，不断的调高频率，示波器上显示的是个扫频信号，当包络线的顶点到达最高值的70.7%时，表示已经失步，此时的频率的高低，就能显示出谁的产品牛了，一般的电流环能作到1000Hz 以上，而速度环只能作到几十赫兹。

换一种比较专业的说法：1、转矩控制：转矩控制方式是通过外部模拟量的输入或直接的地址的赋值来设定电机轴对外的输出转矩的大小，具体表现为例如10V对应5Nm的话，当外部模拟量设定为5V时电机轴输出为2.5Nm:如果电机轴负载低于 2.5Nm时电机正转，外部负载等于2.5Nm时电机不转，大于2.5Nm时电机反转（通常在有重力负载情况下产生）。

伺服电机的控制方式及特点伺服电机是一种具有高精度、高速度、高可靠性的电机，广泛应用于各种工业自动化领域。

伺服电机的控制方式和特点对其性能和应用范围有着重要影响。

本文将对伺服电机的控制方式及特点进行详细介绍。

一、伺服电机的控制方式1. 位置控制位置控制是伺服电机最常见的控制方式之一。

通过控制电机的旋转角度，可以精确地控制执行器的位置。

位置控制通常采用闭环控制系统，通过不断地对电机的位置进行反馈调节，使得执行器能够按照预先设定的轨迹运动。

2. 速度控制速度控制是指通过控制电机的转速来实现对执行器速度的精确控制。

速度控制通常采用闭环控制系统，通过不断地对电机的转速进行反馈调节，使得执行器能够以稳定的速度运动。

3. 转矩控制转矩控制是指通过控制电机输出的转矩来实现对执行器扭矩的精确控制。

转矩控制也通常采用闭环控制系统，通过不断地对电机输出的转矩进行反馈调节，使得执行器能够承受合适的负载。

二、伺服电机的特点1. 高精度伺服电机具有高精度的特点，可以实现微小位置、速度和转矩的精确控制。

这使得伺服电机广泛应用于需要高精度控制的工业场合，如半导体生产、数控加工等。

2. 高速度伺服电机具有高速度的特点，响应速度快，转速可调，适用于高速运动的场合。

高速度的伺服电机可以提高生产效率，减少生产周期。

3. 高可靠性伺服电机具有高可靠性的特点，通常采用先进的传感器和控制算法，能够保证电机的稳定运行。

高可靠性的伺服电机可以降低故障率，减少维护成本。

综上所述，伺服电机的控制方式及特点对其在工业自动化领域的应用起着至关重要的作用。

掌握伺服电机的控制方式和特点，可以更好地发挥其性能优势，提高生产效率，降低成本，推动工业智能化进程。

希望本文对读者有所帮助。

步进电机常用控制方式
步进电机常用的控制方式主要有以下几种：
1. 单步控制方式：基本的步进电机控制方式，通过控制电机的相序来控制电机的转动。

每次输入一个脉冲信号，电机就会转动一定的角度。

2. 微步控制方式：在单步控制的基础上发展而来，将每个步进电机的转动角度分成更小的步骤，从而实现更精细的控制。

通常情况下，微步控制方式可以将一个步进电机的转动角度分成200或400个微步。

3. 矢量控制方式：一种复杂的步进电机控制方式，通过控制电机的电流和电压来实现电机的转动，从而可以实现非常精细的转动控制。

4. 闭环控制方式：一种反馈控制方式，可以实时监测电机的转动状态，并根据监测结果来控制电机的转动。

这种方式可以大大提高电机的控制精度和稳定性。

5. 脉冲方向控制方式：一种简单的步进电机控制方式，通过控制电机的脉冲和方向信号来控制电机的转动。

这种方式通常用于一些简单的应用场景。

6. 全步进控制：最基本的控制方式，输入一个脉冲信号，步进电机的转子就转动一个基本角度步长，这可以实现高精度定位，但是转速受到限制，一般只能达到每秒几百步。

7. 半步进控制：输入一个脉冲信号，转子转动半个步长，这样每步脉冲实现更小的角度调整，转速可以提高一倍，达到每秒几千步，但精度也降低了一半。

请根据具体的使用环境和需求选择适合的控制方式。

如果需要更多关于步进电机控制的细节或更专业的解释，可以查阅相关文献或咨询专业人士。

直流控制电机有两种常见的控制方式，分别是电压控制和电流控制。

这两种方式在实际应用中有着各自的特点和优势。

我们来简述一下电压控制的特点。

电压控制是指通过控制电机的输入电压来实现对电机的转速和转矩的控制。

在电压控制方式下，控制系统对电机的输入电压进行调节，从而控制电机的运行状态。

这种方式的特点是控制简单，成本相对较低，并且适用于一些对控制精度要求不是很高的场合。

但是，电压控制方式往往无法很好地控制电机的启动和制动过程，且在负载波动较大的情况下稳定性较差。

接下来，我们再来简述一下电流控制的特点。

电流控制是通过控制电机的输入电流来实现对电机转速和转矩的控制。

在电流控制方式下，控制系统对电机的输入电流进行调节，从而控制电机的运行状态。

相比于电压控制，电流控制方式能够更准确地控制电机的转速和转矩，并且具有更好的动态响应性能。

但是，电流控制方式也相对复杂一些，需要更高的系统成本，并且对控制系统的稳定性和抗干扰能力要求较高。

电压控制和电流控制是直流控制电机常用的两种控制方式。

在选择控制方式时，需根据实际应用场景的要求和限制进行综合考虑，以便选择最合适的控制方式。

在一些对精确控制要求不是很高的场合，可以选择电压控制方式；而在对精确控制和动态响应性能要求较高的场合，则需要选择电流控制方式。

通过合理选择和应用控制方式，可以更好地发挥直流控制电机的性能，满足不同场合的实际需求。

简而言之，在直流控制电机的两种控制方式中，电压控制方式具有成本低、控制简单的特点，适合对控制精度要求不高的场合；而电流控制方式则具有精确控制和良好的动态响应性能，适合对控制精度和动态性能要求较高的场合。

在实际应用中，需根据具体需求和限制进行综合考虑，选择最合适的控制方式。

直流控制电机是一种常见的电动机，广泛应用于工业生产和各类机械设备中。

它可通过不同的控制方式来实现对电机转速和转矩的精确控制，其中电压控制和电流控制是两种常见的方式。

我们再深入了解一下电压控制的特点。

几种常见的电机控制方法电机控制是指对电机的转速、转向、转矩等参数进行控制的一种技术手段。

随着科技的发展和应用领域的不断扩大，电机控制方法也日新月异，下面将介绍几种常见的电机控制方法。

直流电动机是最简单的一种电机，控制方法也相对简单。

常见的直流电机控制方法有电压控制法、电流控制法和功率控制法等。

-电压控制法：通过调节直流电源的电压来改变电机的转速和转矩。

一般来说，电压越高，电机的转速和转矩就越大。

这种方法简单易行，但效果较差，容易导致电机失控。

-电流控制法：通过调节直流电机的电流，来控制电机的转速和转矩。

在实际应用中，通过改变电机的电流来改变其转速和转矩，效果比较理想。

-功率控制法：通过调节直流电机的功率来控制电机的转速和转矩。

功率控制方法可以根据实际需求，灵活地调整电机的工作状态。

交流电机分为异步电机和同步电机，它们的控制方法也有所不同。

-异步电机控制方法：常见的异步电机控制方法有电压控制法、频率控制法和转子电阻控制法等。

+电压控制法：通过调节电压的大小来改变电机的转速和转矩。

随着电压的升高，电机的转速和转矩也会增大。

+频率控制法：通过改变供电频率来控制电机的转速和转矩。

频率越高，电机的转速越高，但转矩会下降。

+转子电阻控制法：通过改变转子电阻的大小来控制电机的转速和转矩。

转子电阻越大，电机的转速和转矩就越小。

-同步电机控制方法：同步电机是一种特殊的交流电机，其控制方法主要有磁通定向控制法和转矩控制法。

+磁通定向控制法：通过改变定子电流的相位和幅值，以及转子磁通的磁链位置，来控制电机的转速和转矩。

该方法可以实现电机的高效控制和精确控制。

+转矩控制法：通过改变定子电流和转子磁链的相对位置，来控制电机的转矩。

该方法主要用于需要实现精确转矩控制的应用。

步进电机是一种特殊的交流电机，根据其驱动方式不同，控制方法也有所不同。

-开环控制法：通过给步进电机施加一定的脉冲信号，来控制电机的转速和转矩。

这种方法简单易行，但缺乏反馈信息，控制效果有限。
