化学水阳床钠离子分析仪检修文件包.
- 格式：doc
- 大小：15.02 MB
- 文档页数：26
下载文档原格式
合集下载
环保化学水处理阴阳混床衬胶里修复
环保化学水处理阴阳混床衬胶里修复阳床橡胶衬里修复图片。
由于出厂结构设计不合理，导致罐体变形、衬胶剥裂。
这次修复了花板支撑柱位置的衬胶。
修复了视镜、人孔、法兰面的泄露树脂床树橡胶内衬修补技术本施工方案适合项目：树脂床衬胶修复、离子交换器橡胶衬里修复、混床衬胶修复修补、阴床衬胶修补修复、阴床橡胶内衬修复、视镜泄露修复、人孔门密封不严泄露修复。
修复效果：长期可靠使用。
一、设备基本情况1、设备名称：树脂床（阳床）8台。
建厂时使用至今。
2、设备参数：直径为2米，高度为4.5米。
基体采用碳钢板拼焊，内衬为硬质硫化橡胶。
二、问题分析橡胶衬里在水处理系统中被广泛应用于水的的精处理装置——树脂床（又名离子交换器，包括混床、阳床、阴床）；树脂床在使用一定年限后，橡胶内衬会出现老化缺陷，另外衬胶工艺存在不足及设备检修过程的磕碰也是衬胶损坏的重要原因。
对这些缺陷必须及时修补，否则当树脂再生时，酸液或盐液通过衬胶缺陷渗入到金属基体产生腐蚀甚至穿孔泄露，影响水质处理指标和设备使用寿命，甚至会因为水质结垢而造成冷却系统或锅炉系统、汽机系统的重大安全事故，影响生产。
树脂床橡胶衬里的常见损坏缺陷及部位：a、衬胶层与金属基体出现层间剥离、起皮，或不同胶层之间剥离；b、胶板搭接处翻边、损坏，胶合缝不严；c、胶面起鼓包、针孔、大面积细小龟裂；d、人孔密封面衬胶翻边，封头接合部位衬胶损坏；e、衬胶与附件搭接部位损坏，如视窗孔、滤帽处等；f、附属管道部件衬胶损坏。
三、方案说明根据设备运行工况条件，考虑现场作业环境、时间要求和防护效果，制定如下方案：1、使用901泥状聚合金属陶瓷高分子复合材料对罐内缺陷区域衬胶进行修复修补，采用904冷硫化橡胶材料对密封面损坏的衬胶进行修补，采用901泥状聚合金属陶瓷高分子复合材料对腐蚀的金属基体进行填充恢复修复，采用902刷涂聚合金属陶瓷高分子复合材料对修复部位进行全面防护。
2、材料优势：★常温冷修复，不产生热量。
钠离子分析仪安全操作及保养规程
钠离子分析仪安全操作及保养规程钠离子分析仪是一种用于检测水中钠离子浓度的仪器，广泛应用于水处理、环境监测等领域。
为了确保仪器的正常运行和操作人员的安全，需要遵守以下的安全操作及保养规程。
安全操作规程1. 电源和接地（1）请务必使用符合规定的电源，并按照厂家提供的电源输入要求连接仪器。
（2）在使用过程中请勿随意拔出电源线，确保接插口无松动现象。
（3）请保持仪器的良好接地状态，避免发生电气事故。
2. 仪器操作（1）操作前，请认真阅读相关操作手册，并进行适当的培训和练习。
（2）在使用时，严禁拆卸仪器的保护罩和安全器件，避免引发安全事故。
（3）操作时应注意自身安全，如长时间操作需适当休息。
（4）仪器需要运行一段时间才能达到稳定状态，请参照使用手册等相关文件，等待仪器初始化完成后再进行操作。
3. 熔融盐处理（1）进入熔融盐处理过程前，需严格按照操作手册所述的处理方法来操作，避免发生意外事故。
（2）处理过程中请勿触碰热源和高温部件，避免烫伤。
（3）操作过程中如出现异常现象，应立刻停止处理，排除故障后方可继续操作。
4. 关机及仪器维护（1）操作结束后，请根据相关操作手册等文件正确关机。
（2）仪器的定期维护十分必要，包括清洁仪器表面、更换不良耗材等。
（3）若发现仪器出现故障或异常现象，请联系相关维修人员来处理，切勿私自修理。
保养规程1. 日常保养（1）仪器表面应保持清洁干燥，避免长期受潮。
（2）检查各部分接头和螺丝是否松动，及时加固。
（3）清洗洗涤水槽，清除异物和沉淀物。
2. 定期保养（1）按规定时间更换滤芯或根据具体使用情况调整更换周期。
（2）检查电源线和插头，更换损坏的部件。
（3）检查仪器的散热装置是否正常工作，避免过热。
3. 季节性保养（1）对仪器在高温环境下的使用，应特别注意散热器清理和检查。
（2）对放置时间较长的仪器，应定期进行通电预热，确保稳定性。
（3）对移动或暂时搁置的仪器，应特别注意检查所有连接部件是否牢固。
电厂化学水处理设备检修（多图预警）
电厂化学水处理设备检修（多图预警）
1. 电厂化学系统设备
当前阶段，电厂对化学设备的检修基本都是按照事先制定好的计划来完成的。
只要检修周期一到，不管设备好坏，运行状态如何，就要检修。
但由于实际情况的可变性大，往往计划赶不上变化。
所以运行人员需要掌握一些基础检修知识已被不时之需。
电厂化学专业主要担负着全厂的水、气设备。
主要系统为：锅炉补给水处理系统、热力系统水汽加药取样系统、凝结水精处理系统、循环水处理系统、中水深度处理系统、废水处理系统、公共供排水系统、供氢系统、脱硝氨气供应系统等。
以上系统基本均为公用系统，各系统中均有备用设备，可随时停运切换。
即便是与机组相关的水汽取样系统，也可关闭机组上的取样一二次门，停运后进行检修工作。
电厂化学设备的检修工作对发电厂的正常运营有着十分重要的作用。
而实施状态检修不仅仅有利于保证安全生产，降低检修费用，提高设备利用率和企业自身效益，更重要的是有利于培养生产技术管理人员运用科学的思维，正确的观点和方法分析问题。

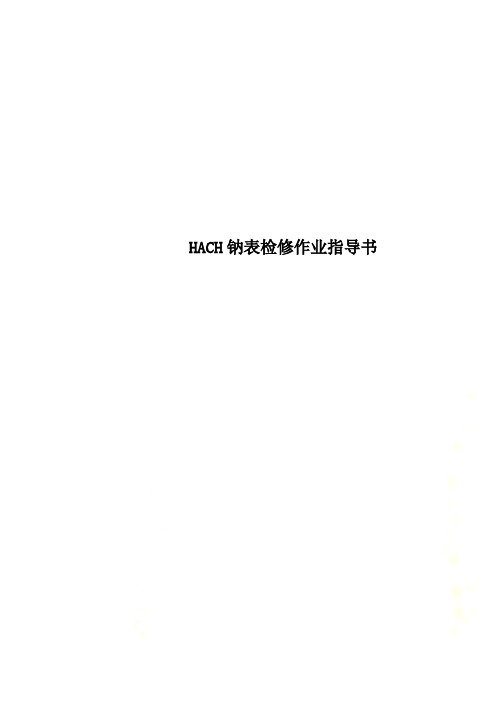

HACH钠表检修作业指导书
HACH钠表检修作业指导书QB 宁夏京能宁东发电有限责任公司企业标准HACH钠表检修作业指导书修改记录版次页码日期修改人审核人批准人00Q/BEIH-NDP105.03.RK24-2012版本/修改：A/0前言为实施精细化管理，创建一流发电企业，结合宁夏京能宁东发电有限责任公司生产实际需要，特编制本指导书，用于指导热控专业设备检修维护工作。
本指导书主要针对从事设备检修的有关人员，根据国家标准、行业标准、厂家图纸资料，结合设备实际情况和现场检修经验编写而成，重点阐述了设备的检修工序、工艺和质量标准。
由于部分资料欠缺，加之编者水平有限，本规程中的错误和疏漏之处在所难免，恳请各级领导和员工批评指正，以便于完善提高。
生产系统各级人员应熟悉并遵守本指导书，设备管理部、外委维护单位、参加检修工作的施工单位人员应掌握并执行本指导书。
本规程由宁夏京能宁东发电有限责任公司委托设备管理部起草、提出并归口管理，自发布之日起执行。
目录前言 (I)目次 (II)附录A（规范性附录）计划表 (1)1 目的 (2)2适用范围 (2)3 作业条件 (2)4风险分析/危害辨识 (2)4.1 检修总体危害辨识 (2)4.2 检修阶段的风险分析 (2)4.3 文明施工作业措施 (2)5 组织及开工准备 (2)6 计划进度 (3)7 工具、材料和备件明细 (3)8检修工序、工艺及质量标准 (4)9检修质量验收记录 (6)项目 (6)检验内容 (6)检验要求 (6)实际情况 (6)10备品备件检验及使用记录 (7)10.1备品备件检验记录 (7)10.2备品备件使用记录 (7)11 完工报告单 (8)附录A（规范性附录）计划表HACH钠表检修作业指导书1 目的1.1.保证HACH钠表的维护、检修符合检修工艺标准要求，以保证钠表的长周期经济运行。
1.2为所有参加本项目的工作人员、质检人员确定必须遵循的质量保证程序。
1.3起到对检修外围人员了解、掌握设备的培训作用。
水处理酸碱系统检修文件包
700MW机组检修文件包编号：FDⅡ-#6机组-化环-2017-008水处理酸碱系统检修文件包生产副总经理批准：生产技术部审定：设备管理部审核：专业室初审：编写人：江西赣能股份有限公司丰城二期发电厂2017年8月10日二修前准备卡☐设备基本参数酸贮存槽：规格：DN2500 V=32m³数量：2台碱贮存槽：规格：DN2500 V=32m³数量：2台卸酸碱虹吸箱规格：DN650，V=0.24m3数量：各1台阳床酸计量箱规格：DN1200，V=2m3数量：1台阴床碱计量箱规格：DN1200，V=2m3数量：1台酸雾吸收器规格：DN500，有效面积0.2㎡数量：2台☐设备修前状况检修前交底（设备运行状况、历次主要检修经验和教训、检修前主要缺陷、）1．设备运行情况、结构特点与运行中存在的缺陷；2．上次大修记录或新机组安装记录与注意事项；3．本次大修要处理的问题。
三检修工序卡工序1 检修准备1.1绘制各零件定置图，准备检修围栏及警示牌，准备枕木、橡皮垫等；1.2 准备工作人员劳动防护用品，如套头式防毒面具、耐酸碱橡胶手套，耐酸碱工作服，耐酸碱防护靴、化学防护眼镜等；1.3 将检修工具、专用工具及备件运至现场，按图定置摆放；1.4办理工作票，确认检修系统已完全隔离，酸（碱）放尽并冲洗干净。
工序2 酸（碱）虹吸箱检修2.1 戴好防护用具，拆下酸（碱）虹吸箱顶部盖板法兰螺栓，卸下盖板；2.2 铲除盖板垫片，清理法兰结合面；2.3 检查冲洗酸（碱）虹吸箱，干净无杂物；2.4 表面干燥后进行电火花试验，无放电现象，否则做好标记，进行修补。
2.5更换盖板垫片，确认无工具遗留在设备内，封闭盖板，紧固螺栓；工序3 酸（碱）贮存槽检修3.1 戴好防护用具，拆下酸（碱）贮存槽顶部人孔螺栓，卸下人孔；3.2 再次用除盐水彻底冲洗；3.3 铲除人孔垫片，清理结合面；3.4 做好防护，进入酸（碱）槽，检查衬胶层无鼓包、脱壳、龟裂、破损情况，干燥后电火花检测无放电现象，否则做好标记，进行修补。
化学1#、2#阳床钠表改造
项目名称：化学1#、2#阳床钠离子监测装置改造提出单位：热工车间提出时间：立项批准单位：立达公司完成单位：热工车间完成负责人：计划工期：计划完成时间：项目说明一、存在的问题或技术缺陷：化学制水过程中，要对水样进行除盐，而检测钠离子是为了验证阳床内氢型阳离子交换树脂是否失效，若钠离子浓度高，则出水的导电能力强，影响出水的纯度。
所以要对阳床水样中的钠离子进行实时监测，我厂1#、2#阳床现使用的是DKNa-IA型微量钠监测仪，3#阳床现使用的是DGN-9507型钠度仪，在生产过程中，采用自动监测和人工监测两种方式，人工监测采用北京华科仪电力仪表研究所的HK-51型台式钠度仪，人为采集水样，DGN-9507型钠度仪所监测的钠离子含量数值与HK-51型台式钠度仪监测数值基本相符，且DGN-9507型钠度仪在投入期间稳定运行。
DKNa-IA型微量钠监测仪与其他两种仪表比较，其测量数据不稳定且偏差较大，并存在较大幅度的非线性波动，电极使用有效期短，不能正常投入生产运行，且经厂家售后人员多次进行维修，更换电极、电路板等措施后，仍不能达到我厂运行工况要求，影响运行人员对氢型阳离子交换树脂是否失效的判断。
因此，取消1#、2#阳床原有DKNa-IA 型微量钠监测仪，更换为DGN-9507型钠度仪。
二、改后达到的技术指标：能够精确测量阳床中钠离子含量，并传送实时数据，大大降低了运行人员的工作强度，为运行人员对判断氢型阳离子交换树脂是否失效提供可靠依据。
三、工作原理：DGN-9507型钠度仪是一台全集成电路式高阻抗毫伏计和PNA复合电极组合而成，当PNA 电极浸入被测溶液时，在溶液中产生一定的电位，此电位决定于Na+的活度，当此电位输入到毫伏计时，就可以在数显表头上直接独处PNA数，即钠离子含量。
四、改造方式：将原有DKNa-IA型微量钠监测仪更换为DGN-9507型钠度仪。
五、材料列表：六、需要资金：10000元。
化学水电导分析仪检修文件包
检修文件包编号：XS4ZB -RK-2016用于检修项目名称：在线电导分析仪检修设备名称：化学水电导分析仪编制审核批准签名日期签名日期签名日期文件包目录习水二郎电厂（4x660MW)新建工程项目名称在线电导分析仪检修设备名称电导分析仪序号名称打“√”页数√ 41 设备概述√ 12 检修任务单√ 13 危险点分析√ 24 资源准备√ 25 质量安全计划表√ 46 检修工艺规程√ 47 技术(试验)记录√ 38 检修报告√ 19 不符合项报告√ 110 品质再鉴定记录√ 111 文件包修改建议表设备概述习水二郎电厂（4x660MW)新建工程页码：1/4项目名称在线电导分析仪检修设备名称电导分析仪1、设备概述：A-11.431.100型酸碱分析仪是瑞士SWAN的一款产品，本仪表用于测量水中的比导(进行阳离子交换之前的样水) 和阳导(经过阳离子交换之后的样水)。
变送器连接一个两电极传感器和一个温度电极。
测量原理：在电极上加交流电，测量电极间生成的电流，电流与水中离子的含量有关。
通过在电极上加交流电压极消除了电极极化的影响。
温度补偿：技术参数：AMU变送器用于面板式安装，可连接两电极电导率电极、Pt1000温度电极和一个流量计外壳: 塑料保护等级: IP54 (前面板)尺寸: 96 x 96 x 119 mm (DIN 43700) 重量: 0.45 kg环境温度: -10 -- +50°C运行温度: 25 -- +65°C储运温度 : -30 -- +85°C湿度: 10 -- 90 %相对湿度，不凝结电压: 85 - 265 VAC, 47 - 63 Hz,或24 VDC ±15%温度输入：Pt1000温度电极测量围: -30 -- +250°C分辨率: 0.1°C温度控制：当温度高于+65 °C或低于0 °C时报警。
安全特征：断电后数据不会丢失，所有数据储存在一个非易失存储器中。
化学水处理检修项目
3.检查各装置的所属管道和阀门及整个装置的严密性
1.各容器内部无污染物及沉淀物，
2.各容器内外壁防腐层应严密完整，无泄漏现象
3.液位计灵活可靠，标尺刻度清晰，阀门使用正常
有保温的容器保温层应完好无损，
深井泵
1检查各深井泵运行是否正常，出力情况是否达到要求
2.检查各深井泵的运行电流是否正常
各深井泵运行后应能正常使用，运行电流正常
化学水处理检修项目
设备
检修项目
质量标准
备注
机械过滤器
1.检查过滤器表面平整情况和滤料高度是否正常，滤料的成分和滤料的分布情况
2.检查过滤器内外壁和各部件的防腐层是否严密
3.检查过滤器的进水和排水装置是否正常以及管道和零部件是否需要疏通和更换
1.滤料应干净无杂物粒度分布均匀
2.穹行多孔板应牢固无孔眼堵塞现象
2.检查各泵及管道是否严密无泄漏
3.检查泵的出力情况是否达到要求
4.检查各泵水轮及轴承损伤腐蚀情况
1.各泵运行后应正常工作
2.各泵及管道严密无泄漏
各泵因长时间没有运行，使用前应看看绝缘是否良好
酸碱罐，计量箱，溶液箱
1.检查装置底部是否有沉积物内壁防腐层是否无损
2.检查各装置的容器液位计是否能正常使用
1.2.3号深井泵长时间没有使用
化水取样设备及水质监测仪器
1.检查取样设备是否使用良好，各阀门开关灵活，排水是否畅通，取样是否方便
2.检查各水标监测仪器使用是否正常
1.取样设备使用良好方便
2.各监测仪器使用正常准确
各监测仪器长时间没有使用应重新标定和维修
4.各仪器及各压力表使用是否正常，高压泵运行后是否正常工作
1.整个系统应严密无泄漏
1.各容器内部无污染物及沉淀物，
2.各容器内外壁防腐层应严密完整，无泄漏现象
3.液位计灵活可靠，标尺刻度清晰，阀门使用正常
有保温的容器保温层应完好无损，
深井泵
1检查各深井泵运行是否正常，出力情况是否达到要求
2.检查各深井泵的运行电流是否正常
各深井泵运行后应能正常使用，运行电流正常
化学水处理检修项目
设备
检修项目
质量标准
备注
机械过滤器
1.检查过滤器表面平整情况和滤料高度是否正常，滤料的成分和滤料的分布情况
2.检查过滤器内外壁和各部件的防腐层是否严密
3.检查过滤器的进水和排水装置是否正常以及管道和零部件是否需要疏通和更换
1.滤料应干净无杂物粒度分布均匀
2.穹行多孔板应牢固无孔眼堵塞现象
2.检查各泵及管道是否严密无泄漏
3.检查泵的出力情况是否达到要求
4.检查各泵水轮及轴承损伤腐蚀情况
1.各泵运行后应正常工作
2.各泵及管道严密无泄漏
各泵因长时间没有运行，使用前应看看绝缘是否良好
酸碱罐，计量箱，溶液箱
1.检查装置底部是否有沉积物内壁防腐层是否无损
2.检查各装置的容器液位计是否能正常使用
1.2.3号深井泵长时间没有使用
化水取样设备及水质监测仪器
1.检查取样设备是否使用良好，各阀门开关灵活，排水是否畅通，取样是否方便
2.检查各水标监测仪器使用是否正常
1.取样设备使用良好方便
2.各监测仪器使用正常准确
各监测仪器长时间没有使用应重新标定和维修
4.各仪器及各压力表使用是否正常，高压泵运行后是否正常工作
1.整个系统应严密无泄漏
化学制水阳床检修指导书
QB天津大唐盘山发电有限责任公司发布目次1 目的 (1)2 适用范围 (1)3 作业条件 (1)4 风险分析/危害辨识 (1)5 制水阳床文明施工作业措施 (2)6 组织及人员分工: (2)7 窗口计划 (2)8 备件和工具明细 (2)9 检修项目及工艺流程 (3)10 检修工序及质量标准 (3)11 质量记录 (11)12实验记录 (12)13 完工报告单 (13)14 设备检修不符合项目处理单 (15)15 业主检修经验反馈 (16)16 承包商经验反馈 (16)17 其他 (16)I化学制水阳床检修作业指导书1 目的1.1 保证化学制水阳床检修符合检修工艺质量要求、文明生产管理标准。
1.2 为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
2 适用范围适用于大唐盘电两台化学制水阳床检修工作.3 作业条件3.1 化学制水阳床停止使用，办理检修工作票。
3.2 作业组成员了解阳床内部结构及检修前制水阳床存在的缺陷。
3.3 作业组成员了解制水阳床的运行状态及小时数。
3.4 清点所有专用工具齐全，检查合适，试验可靠。
3.5 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.6 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.7 准备好检修用的各易损件，及材料。
3.8 开工前召开班前会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4 风险分析/危害辨识4.1 制水阳床检修总危害辨识：4.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
4.1.2 制水阳床与所有系统完全解列。
4.1.3 制水阳床解体、检修时严禁损伤本设备及其它设备部件。
4.1.4 作业组成员的着装要符合工作要求，重点要防酸碱烧伤。
4.1.5 所带的常用工具、量具应认真清点，防止掉入床体内。
4.1.6 各作业过程作业组长要进行安全交底，做好危险预想。
水处理培训资料 第十五讲 阴阳床的常见故障及维修
第十四讲阴阳常见故障及混床再生操作步骤一手动阳阴床常见故障分析及解决方法4、日常维护保养1)过滤器每天必须进行反洗、静止分层、正洗过程。
砂碳过滤器确保出水浊度≤4。
2)定时检查前置泵运转情况。
按保养手册定时更换润滑脂。
3)定期检查电气控制系统，确保设备正常运行。
4)定期更换罐体滤料，建议砂碳每半年更换一次；树脂需视水质而定，一般2-3年更换一次。
二混合床的操作控制按如下步骤进行：1 反洗分层操作当混合床运行失效之后，必须设法将阴、阳树脂分离，以便再生。
这是关键的操作步骤。
在实际生产中，大都采用水力筛分法，利用阴、阳树脂相对密度的不同，用反洗的水力，将树脂悬浮起来，在到达一定的膨胀率之后，让树脂沉降下来，阳树脂的相对密度大沉于下面，阴树脂的相对密度小浮于上面，使两种树脂明显分开。
反洗分层操作时，开始的流速要小，逐渐增大流速至10m/h左右，树脂膨胀率达到50%，时间约15min，然后静置，放水操作，约10-15min，将水放至树脂层上面约10mm为止。
混合床树脂分层有时要2次，甚至3次方才分好，有的时候通以压缩空气反洗，或者通入NaOH溶液，将阴树脂再生成OH型，阳树脂变为Na型，使两者间密度差加大，以增加分层效果。
2．吸药用30%-33%的盐酸，50%的NaOH从混床上下部同时进水，盐酸的用量=阳树脂的体积/2.5，NaOH 的用量=阴树脂的体积/5.5，控制好流速，使酸碱在45-60分种左右同时吸完。
3慢洗吸完酸碱后，关闭吸酸，洗碱阀，此时进入慢洗状态，用PH试纸测量中排的出水，直到出水呈中性为止。
4快洗关闭慢洗阀门，开快洗阀门，从混床上下部同时进水，用PH试纸测量中排的出水呈中性。
可正洗，即从进碱口进水，对阴阳树脂进行串联清洗，从底部排放。
5 阴、阳树脂混合操作树脂经过再生和清洗之后，将分层的树脂进行均匀混合。
从底部通入已经净化除油的压缩空气，时间约5min，然后从底部迅速排水。
注意：气混时一定要打开排空阀，同时要观察压力表的变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检修文件包编号：XS4ZB -RK-2016用于检修项目名称：在线钠离子分析仪检修设备名称：化学水阳床钠离子分析仪编制审核批准签名日期签名日期签名日期文件包目录习水二郎电厂（4x660MW)新建工程项目名称在线钠离子分析仪检修设备名称钠离子分析仪序号名称打“√”页数1 设备概述√ 32 检修任务单√ 13 危险点分析√ 14 资源准备√ 35 质量安全计划表√ 26 检修工艺规程√ 47 技术(试验)记录√ 48 检修报告√ 39 不符合项报告√ 110 品质再鉴定记录√ 111 文件包修改建议表√ 1设 备 概 述习水二郎电厂（4x660MW)新建工程页码：1/3项目名称在线钠离子分析仪检修设备名称钠离子分析仪1、 设备概述： A-24.451.100型钠离子分析仪是瑞士SWAN 的一款产品，本仪表用于测量水中含钠量。
变送器参比电极钠电极流通池空气泵模块流量调节阀参比电极电解液电磁阀空气泵空气过滤器PH 电极温度电极标准液支架进水口试剂瓶设备概述习水二郎电厂（4x660MW)新建工程页码：2/3测量原理：采用钠离子敏感玻璃电极当测量值低于1ppb时需要特殊材质的玻璃作为钠敏感电极，通过加入碱化试剂的方法可消除铵和H+对测量的影响，测量值低于0.1ppb时PH至少要调到11，最好选用二异丙氨作为碱化试剂也可用氨水代替在线运行：样水从样口进入溢流杯，用流量调节阀调节样水流量保证溢流。
如果校准支架完全旋下则样水由溢流杯流入反应管，因为溢流杯和流通池的高度差，在反应管中会产生负压，这样就会把二异丙氨蒸气吸入反应管，把PH值升高到11，并在反应管中形成均匀的气泡，气泡探测器可检测样流是否正常，如果样水不连续则气泡就会不均匀，仪表会给出一个错误报警。
校准：标准液瓶旋在校准支架上并向上旋转到垂直位置，把样流从溢流杯切换到标准液，因为标液瓶中有一根压力平衡管，所以标液瓶中的压力一直保持平衡1升标准液大概在10分钟之内消耗完，钠电极必须在此时间内达到稳定的读值。
按键说明：：进入及确认键：退出键或：选择菜单或改变设置键设备概述（4x660MW)新建工程页码：3/3 2、本次检修设备属于：在线钠离子分析仪检修本次检修设备位于：化学水水处理车间3、设备设备名称设备型号(规格) 现场位置制造商化学水#1阳床出水钠AMI-2 Sodium A 化学水水处理车间SWAN 表化学水2#阳床出水钠AMI-2 Sodium A 化学水水处理车间SWAN 表4、主要部件主要部件名称型号（规格）数量制造商AMI 变送器A-24.451.100 2 SWAN 空气泵AMI Sodium A 2 SWAN钠电极Sodium 2 SWAN温度电极NT5K 2 SWANPh电极pH 2 SWAN电磁阀CH-1290 2 SWAN5、本次作业所涉及的图纸资料主要设备部件名称图纸(资料)编号汽水取样装置出厂资料FJ-HX-01检修任务单（4x660MW)新建工程页码：1/1项目名称在线钠离子分析仪检修设备名称钠离子分析仪1、修前缺陷情况：2、主要检修项目：1）仪表停运2）钠电极清洗和活化3）参比电极清洗4）ph电极清洗5）电极零点校准 6）电极斜率校准7）恢复运行3、修后应达到的效果：1）这几种电极清洗干净，无污垢。
2）电极校准成功，无报警显示。
2）变送器投运后正常，无漏点，参数显示准确。
计划开工时间年月日计划竣工时间年月日计划检修工日计划其它工日计划总工日检修单位工作负责人日期年月日申请人日期年月日批准人日期年月日危险点分析（4x660MW)新建工程页码：1/1项目名称在线钠离子分析仪检修设备名称钠离子分析仪一、风险分析1、触电风险2、设备损坏风险3、人身伤害风险4、误动、误碰设备风险二、安全预防措施1、工作开始前把定制化胶皮铺垫好，仪表拆除的零件、工器具、热控工作票及检修文件包都放到上边。
2、设备检修前确认电源已停，防止在仪表拆、接线过程中发生触电。
3、仪表及零部件在检修过程中要轻拿轻放，拆下的东西放到胶皮上，使用的工器具都有合格证，使用人员都按照操作规程进行使用，防止设备损坏。
4、在更换试剂前，戴好防护手套、戴好防护眼镜。
5、检修工作开始前，把检修区域用警戒带围好，挂上“在此检修”警示牌，防止检修人员误动、误碰工作内容以外的其他设备。
资源准备（4x660MW)新建工程页码：1/3项目名称在线钠离子分析仪检修设备名称钠离子分析仪一、先决条件：□热控工作票票号：□动火工作票票号：□热力机械票票号：□电气一种票票号：□电气二种票票号：□高压试验票票号：□设备试转单票号：二、工器具准备（计量及试验工器具已经标定并认可）：序号名称规格精度数量1 注射器150ML 22 万用表17B+ 1.5℅ 13 剥线钳6寸 14 尖嘴钳6寸 15 斜口钳6寸 16 克丝钳6寸 17 世达微型螺丝刀09317 1套8 信号发生器LB02 19 活动扳手6寸 2资源准备（4x660MW)新建工程页码：2/310 工具包PT-N029 111 烧杯中号 212 毛刷大、小号各113 镊子中号 1三、备品、备件准备：序号名称规格/型号单位数量1 AMI 变送器A-25.431.000 台 12 空气泵AMI Sodium A 台 13 钠电极Sodium 支 14 温度电极NT5K 支 15 Ph电极pH 支 16 电磁阀CH-1290 台 1资源准备习水二郎电厂（4x660MW)新建工程页码：3/3四、易耗材料准备：序号名称规格单位数量1 警戒旗米202 酒精瓶 23 绝缘胶带卷 34 生料带卷 25 破布公斤 36 清洗剂瓶 17 标准液200ppb ML 0.28 标准液1000ppb ML 19 标准液2000ppb ML 210 活化液瓶 1五、人员准备：序号工种数量（人）备注1 检修工 4 其中一名为工作负责人2 起重工持证3 焊工持证4 架子工持证5 保温工质量安全计划表(生效印) 设备名称: 钠离子分析仪页数:1/2 设备位置: 化学水水处理车间设备编码:项目说明：适用该质量计划设备:1、化学水#1阳床出水钠表2、化学水2#阳床出水钠表初步条件：把钠离子分析仪停运，样水一次门关闭。
特殊措施: Ｗ：见证点Ｈ：停工待检点检修单位独立检查生计部独立检查序号工作内容适用文件版本工作负责人授权姓名签字日期授权姓名签字日期1 文件准备检修工艺规程H H2 工器具、备品备件H H3 检修场地准备W W版本编写人签字审核人签字批准人签字工作票类型：热力机械票□热控票□电气一种票□电气二种票□高压试验票□动火票□特殊说明:日期习水二郎电厂（4x660MW)新建工程(A/B/C/D)检修1112检修工艺规程习水二郎电厂（4x660MW)新建工程页码：1/4规程名称在线钠离子分析仪检修规程编码供货商产品型号适用于该规程的设备设备位置供货商：SWAN产品型号：A-24.451.100在线钠离子分析仪化学水水处理车间停工待检点H 5生效印见证点W 10版次编写审核批准姓名签字日期姓名签字日期姓名签字日期电子文档路径：检修工艺规程习水二郎电厂（4x660MW)新建工程页码：2/4工序1 文件准备□检修文件包已审核批准，并组织相关人员认真学习，并落实在线钠离子分析仪检修的安全技术措施和风险评估。
停工待检点—H1工序2 工器具、备品备件准备□准备好常用工具，落实必需的备品配件。
停工待检点—H2工序3 检修场地准备□检修场地已按要求铺垫好橡皮，作业区域已用红白带围栏。
见证点— W1工序4 办理工作票□检查、验证安全措施。
见证点—W2工序5仪表停运□中断样水□关闭仪表电源见证点— W2工序6钠电极清洗和活化□旋下电缆，用保护罩盖住接头□旋松黑色的螺母，连同电极、垫圈和O型圈一起拿出流通池□小心地从电极取下O型圈、、垫圈和螺母，如果有需要用纸巾除去电极上的铁锈等污染物□用除盐水冲洗电极□将电极放入活化液中活化半分钟□用除盐水冲洗电极检修工艺规程习水二郎电厂（4x660MW)新建工程页码：3/4见证点— W3工序7参比电极清洗□取下KCI瓶子，注意瓶子上刺了孔，勿使KCI流出□拆下电极□用软纸巾除去电极上的铁锈等污染物□轻轻转动毛玻璃并向上推，让约1MLKCI流出，轻轻将毛玻璃推回原位□重新填充KCI电解液□安装电极见证点— W3工序8 ph电极清洗□拆下电极□用软纸巾除去电极上的铁锈等污染物□冲洗电极，将电极放入活化液中活化2分钟□用除盐水冲洗电极见证点— W3工序9电极零点校准□进入菜单3.1.1仪表会指示整个校准过程，完成每一步按〈Enter〉继续□拆除电极，用除盐水冲洗□活化电极30秒后用除盐水冲洗□把标准液一旋到校准支架上并推到垂直位置，等到过程结束□按〈Enter〉保存，旋下校准瓶□按〈Enter〉继续第二点校准，如只需要做单点校准按〈Exit〉退出见证点— W3检修工艺规程习水二郎电厂（4x660MW)新建工程页码：4/4工序10电极斜率校准□继续电极零点校准的第二点校准□把标准液一旋到标准支架上并推到垂直位置□按〈Enter〉保存，再按〈Exit〉退出校准□校准成功□旋下标准瓶见证点— W3工序11 恢复运行□检查仪表是否有报警□检查接头及密封部分是否泄露□检查变送器显示数值是否正常停工待检点— H3工序12 不符合项关闭□对调试过程中以及检修过程中的不符合项缺陷进行消除，并已验收；□不符合项验收单关闭。
见证点—W2工序13 品质再鉴定□对设备整体运行，现场验收。
停工待检点—H3工序14 现场清理、终结工作票□清理现场遗留的杂物，收拾工器具，做到“工完、料尽、场地清”；□终结工作票。
见证点—W2工序18 质量计划关闭□各质量控制点验收完毕，相关验收人员已签字，质量计划关闭；□检修文件包交回。
停工待检点—H2技术(试验)记录习水二郎电厂（4x660MW)新建工程页码：1/4项目名称在线钠离子分析仪检修设备名称钠离子分析仪工序5仪表停运项目是否正常处理方法及结果中断样水是□否□关闭仪表电源是□否□见证点—W2工作负责人日期项目负责人日期工序6钠电极清洗和活化项目检查结果处理方法及结果旋下电缆，用保护罩盖住接头是□否□旋松黑色的螺母，连同电极、垫圈和O型圈一起拿出流通池是□否□小心地从电极取下O型圈、、垫圈和螺母，如果有需要用纸巾除去电极上的铁锈等污染物是□否□用除盐水冲洗电极是□否□将电极放入活化液中活化半分钟是□否□用除盐水冲洗电极是□否□见证点—W3工作负责人日期项目负责人日期业主QC 日期技术(试验)记录习水二郎电厂（4x660MW)新建工程页码：2/4工序7参比电极清洗项目检查结果处理方法及结果取下KCI瓶子，注意瓶子上刺了孔，勿使KCI流出是□否□拆下电极是□否□用软纸巾除去电极上的铁锈等污染物是□否□轻轻转动毛玻璃并向上推，让约1MLKCI流出，轻轻将毛玻璃推回原位是□否□重新填充KCI电解液是□否□安装电极是□否□见证点—W3工作负责人日期项目负责人日期业主QC 日期工序8 PH电极清洗项目检查结果处理方法及结果拆下电极是□否□用软纸巾除去电极上的铁锈等污染物是□否□冲洗电极，将电极放入活化液中活化2分钟是□否□用除盐水冲洗电极是□否□见证点—W3工作负责人日期项目负责人日期业主QC 日期技术(试验)记录习水二郎电厂（4x660MW)新建工程页码：3/4工序9电极零点校准项目检查结果处理方法及结果进入菜单3.1.1仪表会指示整个校准过程，完成每一步按〈Enter〉继续是□否□拆除电极，用除盐水冲洗是□否□活化电极30秒后用除盐水冲洗是□否□把标准液一旋到校准支架上并推到垂直位置，等到过程结束是□否□按〈Enter〉保存，旋下校准瓶是□否□按〈Enter〉继续第二点校准，如只需要做单点校准按〈Exit〉退出是□否□见证点—W3工作负责人日期项目负责人日期业主QC 日期工序10电极斜率校准项目检查结果处理方法及结果继续电极零点校准的第二点校准是□否□把标准液一旋到标准支架上并推到垂直位置是□否□按〈Enter〉保存，再按〈Exit〉退出校准是□否□校准成功是□否□旋下标准瓶是□否□技术(试验)记录习水二郎电厂（4x660MW）新建工程页码：4/4见证点—W3工作负责人日期项目负责人日期业主QC 日期工序11恢复运行项目检查结果处理方法及结果检查仪表是否有报警是□否□检查接头及密封部分是否泄露是□否□检查变送器显示数值是否正常是□否□停工待检点—H3工作负责人日期项目负责人日期业主QC 日期检修报告习水二郎电厂（4x660MW)新建工程页码：1/3项目名称在线钠离子分析仪检修设备名称钠离子分析仪一、总体情况简介：二、检修处理情况：检修报告（4x660MW)新建工程页码：2/3 三、材料备件消耗记录：序号材料备件名称规格/型号数量单位仓位号1234567四、仪器及量具使用记录：序号仪器及量具名称精度量程编号有效期测量部位使用人使用日期1 2 3检修报告（4x660MW)新建工程页码：3/3 五、人工及工期分析实际开工时间实际竣工时间实际工期与计划工期比较原因分析实际消耗工日与计划工日比较原因分析六、修后效果描述:七、结论:八、对下次检修工作的建议：工作负责人日期项目负责人日期不符合项报告（4x660MW)新建工程编号：1/1项目名称在线钠离子分析仪检修设备名称钠离子分析仪工序号设备名称发现单位发生地点不符合项描述：工作负责人：年月日检修QC：年月日建议采取纠正措施(或让步情况)：检修QC：年月日业主QC：年月日处理意见(业主)：专业负责人：年月日批准人：年月日执行反馈情况：工作负责人：年月日检修QC：年月日业主QC：年月日品质再鉴定记录习水二郎电厂（4x660MW)新建工程页码：1/1项目名称在线钠离子分析仪检修设备名称钠离子分析仪一、再鉴定记录表：序号名称标准修前修后1234二、异常情况说明：三、结论：量具名称量具编号量具名称量具编号量具名称量具编号工作负责人日期再鉴定负责人日期文件包修改建议表习水二郎电厂（4x660MW)新建工程页码：1/1项目名称在线钠离子分析仪检修设备名称钠离子分析仪序页号适用设备填写人日期一、建议内容(可附页)：1.原内容：2.建议内容:二、采纳反馈：专业负责人日期审核人日期。
