20张施工现场平面布置图CAD版，住宅小区酒店博物馆工
程！
土木工程干货集
素材：筑龙论坛
住宅小区工程
1、住宅小区工程施工现场平面布置图-临电
2、住宅小区工程施工现场平面布置图-临建
3、住宅小区工程施工现场平面布置图-临水
4、住宅小区工程施工现场平面布置图-主体
酒店工程
5、酒店工程施工阶段现场平面布置图-基础阶段
6、酒店工程施工阶段现场平面布置图-主体结构
7、酒店工程施工阶段现场平面布置图-装修阶段
8、酒店工程施工现场平面布置图临电图9、酒店工程施工现场平面布置图临建详图10、酒店工程施工现场平面布置图临水图11、酒店工程施工现场总平面布置图
博物馆
12、博物馆地下室分区示意图
13、博物馆施工总体流程图
14、博物馆地下室施工总体流程图15、博物馆地下室施工进度计划16、博物馆施工现场平面布置图
17、博物馆办公区平面18、博物馆生活区平面图19、博物馆临电平面布置图20、博物馆临时用电系统图21、博物馆现场平面临水布置图
资料下载方式
20张施工现场平面布置图CAD版资料下载方式。
中望CAD绘制地面排版图
CAD绘图行业中做了很多年了，很钟情于LISP程序。
很多时候我们需要的功能可以和CAD联系，一起探讨需要编译的LISP程序。
下面介绍一个由中望CAD开发工程师按我们要求编译的一个LISP程序，带来的设计速度非同凡响。
中望CAD绘制地面排版图

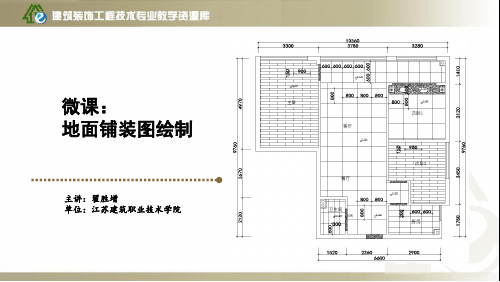

下图是需要绘制的一个地面排版图。
我们的一般步骤就是先找出一个单元格，将其一个一个的在地面框中相接，再用修剪命令逐个修剪;设计时间可是花了1个工作日。
若是单元图案需要少许更改，原来的图纸就废掉了，又得根据新图一个一个的再重新排版;现在用中望CAD提供的LISP程序，按如下操作30分钟内就能搞定。
第一步：绘制地面边框，并用PE命令将其合并成多线段：
第二步：找出图中的一个单元格，此单元格上下左右相接出现的图案都将是能够一直贯通的，并将此单元格建立成块;
第三步：将建立的块放入到地面框内，想从哪个部位开始排版就将单元格块放到哪个部位;如图所示：
第四步：启动超级填充程序：选择单元格块，在地面图框内任意部位点击一下，回车，等待中望CAD自动运行填充和边界修剪;(图案难易大小不同，系统自动填充和修建的时间不一样)自动完成如下图：第五步：若是需要将单元格做局部修改，例如填充，我们可以直接进入单元格块内，进行局部填充，再保存图块。
此时整个地面就会跟着发生变化，想怎么改方案都很快捷。
