电路的基本定律与分析方法

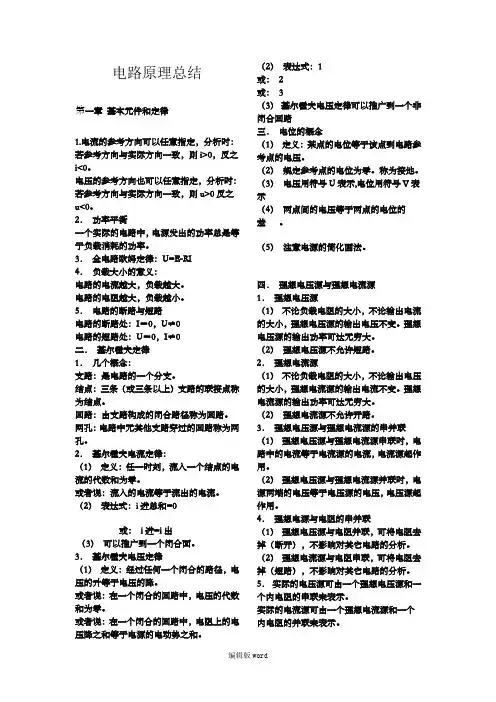

电路原理总结第一章基本元件和定律1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0或：i进=i出（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

（2）表达式：1或：2或：3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

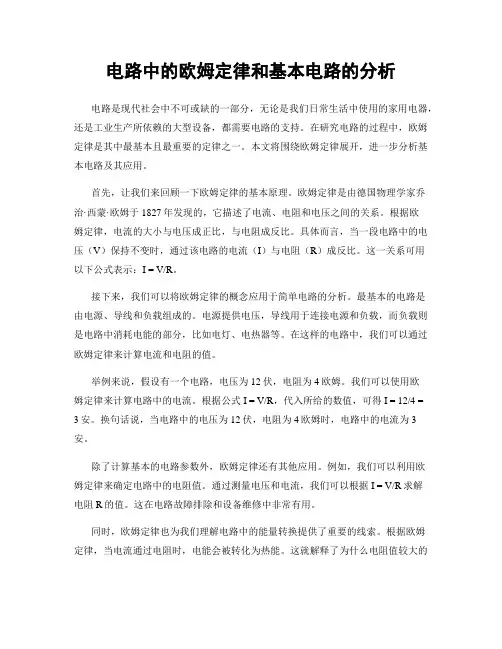

电路中的欧姆定律和基本电路的分析电路是现代社会中不可或缺的一部分，无论是我们日常生活中使用的家用电器，还是工业生产所依赖的大型设备，都需要电路的支持。

在研究电路的过程中，欧姆定律是其中最基本且最重要的定律之一。

本文将围绕欧姆定律展开，进一步分析基本电路及其应用。

首先，让我们来回顾一下欧姆定律的基本原理。

欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年发现的，它描述了电流、电阻和电压之间的关系。

根据欧姆定律，电流的大小与电压成正比，与电阻成反比。

具体而言，当一段电路中的电压（V）保持不变时，通过该电路的电流（I）与电阻（R）成反比。

这一关系可用以下公式表示：I = V/R。

接下来，我们可以将欧姆定律的概念应用于简单电路的分析。

最基本的电路是由电源、导线和负载组成的。

电源提供电压，导线用于连接电源和负载，而负载则是电路中消耗电能的部分，比如电灯、电热器等。

在这样的电路中，我们可以通过欧姆定律来计算电流和电阻的值。

举例来说，假设有一个电路，电压为12伏，电阻为4欧姆。

我们可以使用欧姆定律来计算电路中的电流。

根据公式I = V/R，代入所给的数值，可得I = 12/4 =3安。

换句话说，当电路中的电压为12伏，电阻为4欧姆时，电路中的电流为3安。

除了计算基本的电路参数外，欧姆定律还有其他应用。

例如，我们可以利用欧姆定律来确定电路中的电阻值。

通过测量电压和电流，我们可以根据I = V/R求解电阻R的值。

这在电路故障排除和设备维修中非常有用。

同时，欧姆定律也为我们理解电路中的能量转换提供了重要的线索。

根据欧姆定律，当电流通过电阻时，电能会被转化为热能。

这就解释了为什么电阻值较大的元件会发热，比如电热器和电炉。

通过深入研究欧姆定律，我们能够更好地理解电路中能量的流动和转化。

除了欧姆定律，基本电路还包括串联电路和并联电路。

串联电路是指负载依次连接，电流依次通过的电路。

而并联电路则是负载平行连接，电流同时流过的电路。

第一章 电路的三大定律一、欧姆定律欧姆定律是电路分析中的重要定律之一，主要用于进行简单电路的分析，它说明了流过线性电阻的电流与该电阻两端电压之间的关系，反映了电阻元件的特性。

遵循欧姆定律的电路叫线性电路，不遵循欧姆定律的电路叫非线性电路。

1、部分电路的欧姆定律定律: 在一段不含电源的电路中，流过导体的电流与这段导体两端的电压成正比，与这段导体的电阻成反比。

其数学表示为：RUI =（1-1） 式中 I ——导体中的电流，单位)(A ；U ——导体两端的电压，单位)(V ； R ——导体的电阻，单位)(Ω。

电阻是构成电路最基本的元件之一。

由欧姆定律可知，当电压U 一定时，电阻的阻值R 愈大，则电流愈小，因此，电阻R 具有阻碍电流通过的物理性质。

例1：已知某灯泡的额定电压为V 220，灯丝的电阻为Ω2000，求通过灯丝的电流为多少？解： 本题中已知电压和电阻，直接应用欧姆定律求得：A R U I 11.02000220===例2：已知某电炉接在电压为V 220的电源上，正常工作时通过电炉丝的电流为A 5.0，求该电炉丝的电阻值为多少？解： 本题中已知电压和电流，将欧姆定律稍加变换求得：Ω===4405.0220I U R欧姆定律的几种表现形式:电压和电流是具有方向的物理量，同时，对某一个特定的电路，它又是相互关联的物理量。

因此，选取不同的电压、电流参考方向，欧姆定律的表现形式便可能不同。

1) 在图1.1 a.d 中，电压参考方向与电流参考方向一致，其公式表示为： RI U = （1-2）2) 在图1.1 b.c 中，电压参考方向与电流参考方向不一致，其公式表示为：RI U -= (1-3)3) 无论电压、电流为关联参考方向还是非关联参考方向，电阻元件的功率为：RU R I P RR22== (1-4)上式表明，电阻元件吸收的功率恒为正值，而与电压、电流的参考方向无关。

因此，电阻元件又称为耗能元件。

例3：应用欧姆定律求图1.1所示电路中的电阻R图1.1 电路中的电阻解：在图1.1.a 中，电压和电流参考方向一致，根据公式RI U =得： Ω===326I U R 在图1.1.b 中，电压和电流参考方向不一致，根据公式RI U -=得： Ω=--=-=326I U R（a ） (b) (c) (d)在图1.1.c 中，电压和电流参考方向不一致，根据公式RI U -=得： Ω=--=-=326I U R 在图1.1.d 中，电压和电流参考方向一致，根据公式RI U =得： Ω=--==326I U R 结论：在运用公式解题时，首先要列出正确的计算公式，然后再把电压或电流自身的正、负取值代入计算公式进行求解。

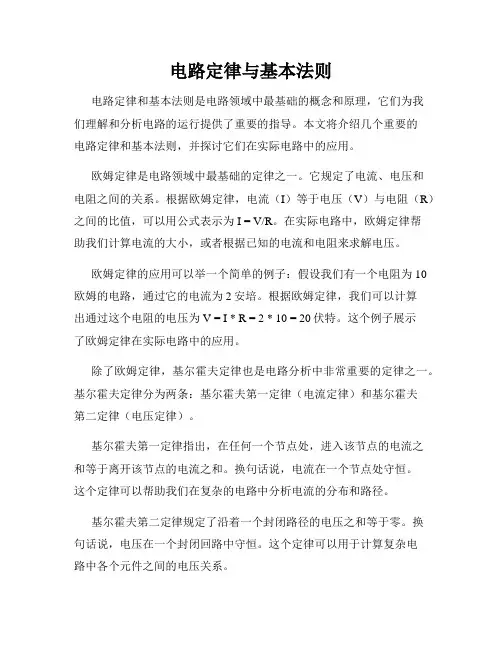

电路定律与基本法则电路定律和基本法则是电路领域中最基础的概念和原理，它们为我们理解和分析电路的运行提供了重要的指导。

本文将介绍几个重要的电路定律和基本法则，并探讨它们在实际电路中的应用。

欧姆定律是电路领域中最基础的定律之一。

它规定了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）之间的比值，可以用公式表示为 I = V/R。

在实际电路中，欧姆定律帮助我们计算电流的大小，或者根据已知的电流和电阻来求解电压。

欧姆定律的应用可以举一个简单的例子：假设我们有一个电阻为10欧姆的电路，通过它的电流为2安培。

根据欧姆定律，我们可以计算出通过这个电阻的电压为 V = I * R = 2 * 10 = 20伏特。

这个例子展示了欧姆定律在实际电路中的应用。

除了欧姆定律，基尔霍夫定律也是电路分析中非常重要的定律之一。

基尔霍夫定律分为两条：基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。

基尔霍夫第一定律指出，在任何一个节点处，进入该节点的电流之和等于离开该节点的电流之和。

换句话说，电流在一个节点处守恒。

这个定律可以帮助我们在复杂的电路中分析电流的分布和路径。

基尔霍夫第二定律规定了沿着一个封闭路径的电压之和等于零。

换句话说，电压在一个封闭回路中守恒。

这个定律可以用于计算复杂电路中各个元件之间的电压关系。

基尔霍夫定律的应用可以通过一个简单的电路示例来说明。

假设我们有一个包含两个电阻（R1和R2）和一个电源的电路。

根据基尔霍夫第一定律，我们可以得到一个等式：I = I1 + I2，其中I是从电源流出的总电流，I1和I2是通过每个电阻的电流。

根据基尔霍夫第二定律，我们可以得到另一个等式：V = V1 + V2，其中V是电源的电压，V1和V2是每个电阻的电压。

这些等式可以帮助我们计算电流和电压的值。

除了欧姆定律和基尔霍夫定律，还有一些其他的电路定律和基本法则，如功率定律、电容和电感的基本关系等。

4 电路的基本定律与分析——戴维南定理《电工技术》教学教案教学目标：1. 理解电路的基本定律，包括欧姆定律、基尔霍夫电压定律和基尔霍夫电流定律。

2. 学习戴维南定理，并能够运用戴维南定理分析电路。

3. 培养学生分析问题和解决问题的能力。

教学内容：第一章：电路的基本定律1.1 欧姆定律1.2 基尔霍夫电压定律1.3 基尔霍夫电流定律第二章：戴维南定理2.1 戴维南定理的定义2.2 戴维南定理的证明2.3 戴维南定理的应用第三章：戴维南定理在电路分析中的应用3.1 单口网络的戴维南分析3.2 多口网络的戴维南分析3.3 含受控源电路的戴维南分析第四章：戴维南定理在电路设计中的应用4.1 戴维南定理在电阻设计中的应用4.2 戴维南定理在电容设计中的应用4.3 戴维南定理在电感设计中的应用第五章：戴维南定理在故障诊断中的应用5.1 短路故障的戴维南分析5.2 开路故障的戴维南分析5.3 接地故障的戴维南分析教学方法：1. 采用讲授法，讲解电路的基本定律和戴维南定理的理论知识。

2. 利用示例电路图，进行戴维南定理的应用分析，让学生理解并掌握戴维南定理的使用方法。

3. 开展小组讨论，让学生互相交流学习心得，提高分析问题和解决问题的能力。

教学评估：1. 课堂练习：布置相关的电路题目，让学生运用戴维南定理进行分析，检验学生对戴维南定理的理解和掌握程度。

2. 课后作业：布置相关的电路设计题目，让学生运用戴维南定理进行设计，培养学生的实际应用能力。

3. 课程报告：让学生选择一个故障案例，运用戴维南定理进行故障诊断，培养学生的综合分析能力。

教学资源：1. 电路教材和参考书。

2. 电路图和示例电路图。

3. 多媒体教学设备。

教学进度安排：1. 第一章：2课时2. 第二章：2课时3. 第三章：3课时4. 第四章：3课时5. 第五章：2课时通过本章节的教学，使学生掌握电路的基本定律和戴维南定理，能够运用戴维南定理分析电路，提高学生的分析问题和解决问题的能力。

电路分析欧姆定律和电路中电压的计算电路分析是电子工程学中的基础内容之一，掌握电路中的欧姆定律和电压的计算方法对于解决电路问题至关重要。

本文将详细介绍欧姆定律和电压计算的原理和应用。

一、欧姆定律欧姆定律是描述电流、电阻和电压之间关系的基本定律，公式为U=IR。

其中，U代表电压（单位为伏特），I代表电流（单位为安培），R代表电阻（单位为欧姆）。

欧姆定律的应用十分广泛，可以用于解决各种电路问题。

当我们已知电流和电阻值时，可以通过欧姆定律计算电压。

同样地，当我们已知电压和电阻值时，也可以利用欧姆定律计算电流。

例如，当电阻为10欧姆、电流为2安培时，我们可以使用欧姆定律计算电压。

根据公式U=IR，代入已知值，可得U=10欧姆 * 2安培 = 20伏特。

二、电压的计算在电路中，电压是指电荷在两点之间的电势差，也可以理解为电路中能量的转移。

电压的计算可以分为两种情况：直流电压和交流电压。

1. 直流电压的计算直流电压是指电流的方向始终保持一致，不会发生周期性变化的电压。

在直流电路中，计算电压通常使用欧姆定律。

假设我们有一个由电阻R组成的直流电路，已知电阻值为20欧姆，电流为3安培。

我们可以使用欧姆定律计算电压。

根据公式U=IR，代入已知值，可得U=20欧姆 * 3安培 = 60伏特。

2. 交流电压的计算交流电压是指电流的方向会周期性变化的电压。

在交流电路中，电压通常采用有效值进行计算。

有效值是指在相同功率条件下，与直流电压相同的交流电压。

在交流电路中，计算电压的常用方法是使用欧姆定律的变种——莫斯电流定律。

莫斯电流定律的公式为I=U/Z，其中I表示电流，U表示电压，Z表示阻抗。

阻抗是交流电路中电阻和电抗的总和。

在计算交流电路中的电压时，需要考虑电阻和电抗的影响。

举个例子，假设我们有一个交流电路，阻抗为5欧姆，电流为2安培。

我们可以使用莫斯电流定律计算电压。

根据公式U=IZ，代入已知值，可得U=5欧姆 * 2安培 = 10伏特。

第 3 章电路的一般分析方法与常用定理重点1．KCL和KVL独立方程数的概念；2．支路法、网孔法、节点法等复杂电路的方程法；3．叠加定理；4．戴维宁定理和诺顿定理；5．最大功率传输定理。

难点1．独立回路的确定；2．含独立电源的结点电压方程和回路电流方程的列写；3．各电路定理的应用条件；4、正确作出戴维南定理的等效电路。

3.1 支路电流法电路的一般分析方法是指在给定电路结构和元件参数的条件下，不需要改变电路结构，而是通过选择电路变量（未知量），根据KCL 和KVL 以及支路的VCR 建立关于电路变量的方程组，从而求解电路的方法。

一、支路电流法支路电流法是以支路电流为未知量，根据KCL建立独立节点电流方程，根据KVL 建立独立回路电压方程，然后解联立方程组求出各支路电流。

上图中选定各支路电流参考方向，并设各支路电压与支路电流为关联参考方向。

根据KCL 列出的节点电流方程分别为在上图所示的平面电路中含有3个网孔，若选择网孔作为回路，并取顺时针为回路绕行方向，根据KVL 列出含VCR 的回路电压方程分别为上面这3个回路电压方程也是相互独立的，对应于独立方程的回路称为独立回路。

由此可见，上图所示的电路共设有6条支路电流为未知量，分别列出了3个独立节点电流方程和3个独立回路电压方程，恰好等于6条未知的支路电流数，因此可以解出各支路电流。

二、支路电流法的应用应用支路电流法分析电路的关键在于确定独立节点和独立回路。

可以证明，对于具有n 个节点，b 条支路的电路，其独立节点数为（n -1 ) ，独立回路数为L ＝ b -（n -1）。

对于平面电路，由于网孔数等于独立回路数， 综上所述，应用支路电流法求解电路的一般步骤是：(1) 选定支路电流的参考方向，确定独立节点、独立回路及其绕行方向。

（2）根据 KCL 列出（n-1）个独立节点电流方程。

（3）根据 KVL 列出L ＝ b-（n-1）个独立回路电压方程。

（4）解方程组求出各支路电流。

电路分析基础电路分析基础是电子工程学习的重要基础，是了解电子学知识的必要步骤。

本文将介绍电路的基本概念、基本定律、基本电路元件的特点和作用，及其它相关基础知识。

一、电路的基本概念电路是由电源、导体和连接这些导体的元件构成的系统。

电源可输出电流或电压，导体可传输电流，元件包括电阻、电容、电感等。

在电路中，电源为电路提供能量，元件限制、调节电流或电压，导体将电流传输至各处。

电路的表示方法有两种，一种是以原理图的形式表示电路；另一种是使用布线图来展示电路。

原理图使用符号图示电源和元件，使得我们更清楚地了解电路的结构。

布线图是实际连接的电路图，直观体现了电路的连接方式。

电路中最基本的参数有电流、电压、功率、电阻等。

电流指电荷运动的方向和流过导体横截面的带电粒子数，单位是安培(A)，用I表示。

电压指电源的电势差，单位是伏特(V)，用U 表示。

功率是电路中能量转换的速率，单位是瓦特(W)，用P 表示。

电阻指电路中阻碍电流流动的程度，单位是欧姆(Ω)，用R表示。

二、基本定律1.欧姆定律欧姆定律描述了电路中电流、电阻和电压之间的关系。

当电路中的电阻保持不变时，电流与电压成正比，当电压增大时电流也随之增大，公式为：I=U/R。

使用欧姆定律，我们可以计算出电阻、电流和电压中的任意一个参数值，只要另外两个参数中有两个即可。

2.基尔霍夫定律基尔霍夫定律是指分析电路时应使用的两个重要定律：基尔霍夫第一定律和基尔霍夫第二定律。

基尔霍夫第一定律又称作电流守恒定律，它描述的是电流的总和在电路中保持不变。

也就是说，在一个节点处，所有进入该节点的电流值之和等于所有离开该节点的电流值之和。

基尔霍夫第二定律则称作电压守恒定律，描述的是电压在电路中的分配情况。

它指出，一个封闭电路中，所有电压升降之和等于零。

即所有电流通过一个闭合回路的电路元素后，电源所提供的电势能与电路消耗掉的电势能之和为零。

三、基本电路元件1.电阻电阻是爱欧姆定律定义的基本元素，描述了电流流过时电荷受到的拦截。
