KJD127矿用隔爆兼本安型计算机简易操作手册1、前言矿用隔爆兼本安型计算机（以下简称计算机）主要用于监测综采工作面液压支架工作状态和煤机位置，为井上监控系统提供服务支持。
它集计算机控制、网络应用和显示为一体，采用Linux操作系统，备有矿用电缆引入装置，提供光纤以太网接入支持和CAN 总线数据转换接口。
该计算机采用49键矿用本质安全型键盘，能方便地对计算机进行操作。
2、工作原理图1 主板原理框图3、结构外观设备由主机和键盘两部分组成，键盘可以分开主机安装或者悬挂于主机前盖上；设备外形如图2所示，接口定义如图3所示：图2 矿用隔爆兼本安型计算机外形图图3：矿用隔爆兼本安型计算机接口定义图1-RS232接口（A0）、2-备用接口（A0）、3-备用接口（A0）、4-键盘接口（A0）、5-RS485接口（A0）、6-接地、7-备用接口（A0）、8-CAN接口（A0）、9-光纤接口（A1）、10-备用接口（A0）、11-后盖、12-启动/关闭按钮、13-机身、14-前盖、15-电源开关、16-交流输入口（A0）。
A0、A1口可引入线缆直径见下表1：表1：A0、A1引入线缆直径规格表接口类型A0 A1可引入线缆直径(mm)8 10.5 10 12.94、主要性能指标4.2.1设备配置4.2.1.1硬件a）CPU：三星S3C2410，ARM9处理器，主频200MHz；b）内存：64M；c) 硬盘: 160G；e）彩色液晶显示器：12.1英寸，TFT，分辨率800×600。
f）光纤收发器：HTB-1100S-25Km。
4.2.1.2软件a）操作系统：嵌入式Linux；b）数据库：Sqllite。
4.2.2 通讯性能指标4.2.2.1 CAN总线通讯（1路）a）信号类型：差分电压信号；b）传输速率：125kbps；b）信号工作电压峰-峰值：≤3.5VDC；4.2.2.2 100M光端口（1路）a) 单模光纤传输距离不小于20km；b) 发射功率：（-14～-8）dBm；c) 接收灵敏度：-33dBm；d）接口类型：SC；e）工作波长：1310nm。
天地王坡矿业有限公司ZF6000/17/32H液压支架SAC电液控制系统及综采自动化控制系统技术协议甲方：天地王坡矿业有限公司乙方：北京天地玛珂电液控制系统有限公司张飞超2011年12月11日，天地王坡矿业有限公司（甲方）、北京天地玛珂电液控制系统有限公司（乙方）在天地王坡矿业有限公司就ZF6000/17/32H液压支架SAC型电液控制系统及综采自动化控制系统进行配套，最终达成如下技术协议：第一部分电液控制系统一、电液控制系统成套供货范围1、成套供货范围1 / 26注：连接器长度待支架样机评议后最终确定。
2、备件供货范围由供需双方另行协商确定。
二、电液控制系统配置由工作面电控系统、顺槽主控制计算机系统、井上下数据传输系统、过滤系统组成。
1、工作面电控系统工作面电控系统包括单个支架控制单元系统及将所有支架上的单元系统通过必要的共用3 / 26或附加设备联接起来的控制网络。
主要包括：1)16功能电液控换向阀： 1组/架2)6功能电液控换向阀： 1组/架3)支架控制器: 1个/架4)电磁阀驱动器: 1个/架5)立柱矿用压力传感器: 2个/架6)红外线接收器: 1个/架7)矿用本安型放煤键盘: 1个/架8)矿用隔爆兼本质安全型稳压电源：1个/8架9)隔离耦合器： 1个/4架10)连接器: 1套/架11)固定安装所需的附件等： 1套/架12)红外线发送器 1个/工作面，在采煤机上安装13)网络变换器及变换器人机界面 1套/工作面，在第一个过渡架安装2、顺槽主控计算机系统主要包括：1)井下监控主机： 1台2)本安接线盒： 2个3)矿用隔爆兼本质安全型稳压电源： 1个4)各元件之间的连接器： 1套5)数据通讯电缆： 1条3、井上下数据传输系统主要包括：1)井下监控主机：2台（1台为工作面电液控主机，另1台为工作面系统集成主机）2)本安型光纤环网交换机： 1台3)矿用隔爆兼本质安全型稳压电源： 2台4)矿用光缆： 3千米5)地面系统集成主机： 1台6)地面电液控主机： 1台4、过滤系统主要包括：1)支架筒式过滤器： 1个/架2)高压过滤站： 1台3)回液过滤站： 1台4)进水过滤站： 1台注：（1）由于推移千斤顶、尾梁千斤顶及插板千斤顶为单耳结构，结构上无法安装行程传感器，所以不配置行程传感器，相关自动动作依据时间控制。
Jane's F/A-18操作说明F1:Fwd cockpit view 座舱视角(可自由看)F2:Padlock center 前方视角F3:Padlock threat 观察威胁我的敌方目标F4:Padlock designtd 观察被我锁定的目标F5:Zoom left MDI 左多功能显示仪F6:Zoom right MDI 右多功能显示仪F7:Tactical cam 战术视角F8:Fixed chase 固定追逐视角F9:(Views)Player weapons 观察玩家的导弹F10:(Views)Wingman 观察僚机F11:(Views)Static grnd objs 观察最近的地面目标F12:(Views)Unlimited cam 任意视角~:AGARM prog 轮流武器程序（是武器投放数量）1:Cycle wpn 轮流武器2:Guns 机炮3:AIM-9 近距空空导弹4:AIM-7 中距空空导弹5:AIM-120 中距空空导弹6:Wpn step 武器步骤（导弹否决）7:Wide ACQ 宽阔捕获模式8:Boresit ACQ 孔径捕获模式9:Vertical ACQ 垂直捕获模式0:Auto ACQ 自动捕获模式-:Throttle dn 油门减小=:Throttle up 油门增加\:Afterburner 开加力BackSpace:Undes target 取消目标锁定TAB:W/F:radio menu 打开无线电菜单Q:Refuel probe 打开加油管W:Next waypnt 下一个导航点E:EMCON 电子反对策R:Radar silent 雷达到备用状态T:Tailhoook 放着舰钩Y:G limit ovrrde 显示过载报告U:Cage/uncage 隔离环/取消隔离环（空空模式中速度矢量保持在中央，真实飞行轨迹用速度矢量残影表示——自注）I:IFF inter 打开敌我识别装置O:HARM ovrrde HARM强制（有威胁时从任何选择的武器自动返回HARM模式——自注）P:Pause 暂停[:Cycle steering 轮流操作模式]:Cycle TDC 在各个DDI之间轮流分配TDCCAPS:LASER on/off 打开激光瞄准仪A:Autopilot 自动驾驶S:Speedbrake 刹车D:Dump fuel 放弃副油箱F:Flaps 放襟翼G:Landing gear 放起落架H:HUD color 改变ＨＵＤ颜色J:Jammer 电子干扰K:Anti-col lights 飞机灯光开/关L:ILS on/off 仪表降落系统开/关;:Pri msn target 主要任务目标':Next msn tgt 下一个任务目标ENTER:Designate target 锁定目标Z:Zoom radar 缩小雷达范围X:Expand radar 增大雷达范围C:Caution disply 主警告显示V:Destrcto-cam 改变镜头B:Whl brks/cat 起落架刹车/网络呼叫N:Navflir 巡航模式M:Master mode 轮流主模式,:Left rudder 方向舵向左.:Right rudder 方向舵向右/:TDC joystick 允许TDC的摇杆控制SPACEBAR:Weapon pickle 发射武器Del 箔条Ins 曳光弹End ALE-50发射器PgDn 时间减少PdUp 时间加速Home 开始CMDS程序Num * 虚拟MPD交互作用上下左右允许摇杆控制TDC前提下，CAM移动ctrl+F10:(Views)WATCH_TANKERS 观察坦克ctrl+F11:(Views)WATCH_VEHICLES 观察车辆ctrl+1:Radio 第1通信频道(僚机,中队控制)ctrl+2:Radio 第2通信频道(预警机)ctrl+W:Atk air def 中队攻击空中目标ctrl+E:Engage air 中队空中接战ctrl+Y:Atk any gnd 中队攻击地面目标ctrl+I:Wpn check 中队检查武器ctrl+P:Req picture 预警机提供空情图像（2号通信）ctrl+A:Atk my tgt 僚机攻击我的目标ctrl+S:Status 中队报告状态ctrl+D:Bogie dope 预警机空情报告（1号通信）ctrl+G:Atk pri grnd 中队攻击首要地面目标ctrl+H:Help me 僚机提供援助ctrl+C:Call Clara 僚机掩护ctrl+V:Cover me 僚机掩护我ctrl+B:Call ball 请求火力支援（呼叫肉球——航母降落时有此程序）ctrl+M:Msg hist tggle 显示以前的消息（需要开启欺骗模式）SHIFT+F1:Fwd no cockpit 驾驶员座舱视点(不显示座舱)SHIFT+F2:Popup IFLOLSSHIFT+F3:VR ckpt lift line 虚拟座舱视角SHIFT+F4:Padlock packageSHIFT+F5:Zoom UFC UFCD缩放SHIFT+F6:Zoom MPCD MPCD缩放SHIFT+F7:Rev tactical cam 转动战术镜头SHIFT+F8:Floating chase 不固定尾追视角SHIFT+F9:Threat weapon 观察来袭导弹SHIFT+F10:Friendly aircraft 观察友机（每次按为下一架友机）SHIFT+F11:Enemy aircraft 观察敌机SHIFT+F12:Flyby 由固定视点观察我机SHIFT+1:Master arm 主武器开关状态开启SHIFT+2:Gun rate 机炮速率SHIFT+8:Radar ant up 雷达天线向上SHIFT+9:Radar ant rst 雷达天线复位SHIFT+0:Radar ant dn 雷达天线向下SHIFT+-:Throttle idle 油门空转SHIFT+=:Throttle mil 军用推力SHIFT+TAB:radio menu 无线电菜单SHIFT+W:Prev waypnt 前一个导航点SHIFT+E:Eject 弹射逃生SHIFT+R:Right eng 开关右引擎SHIFT+A:Jettison all 投弃所有外挂SHIFT+S:Jettison sel 投弃空对地武器SHIFT+K:Formation lts 编队灯开/关SHIFT+L:Left eng 开关左引擎SHIFT+':Prev msn tgt 前一个任务目标SHIFT+B: Tggle IFLOLSALT+F1:Vol explosions 爆炸效果改变ALT+F2:Vol clouds 云层效果ALT+F3:Terrain text 地形纹理ALT+F4:Terrain trans 地形过渡ALT+F5:Terrain dist 地形距离ALT+F6:Sprklng water 水面闪光ALT+F7:Roads 显示地面道路ALT+F8:Shadows 阴影效果ALT+F9:Obj number 物体数量ALT+F10:Object detail 物体细节ALT+F11:Canopy reflctALT+F12:Point lightsALT+-:Dec pan speedALT+=:Inc pan speedALT+\:O:VR ckpt det 虚拟座舱细节ALT+BS:O:Show wpns 显示飞机上的武器ALT+R:Rearm 补充弹药ALT+A:O:Air labels 空中物体标签ALT+S:Screen capt 抓图ALT+F:Auto-refuel 自动空中加油ALT+G:O:Grnd labels地面物体标签ALT+J:Center jystck 矫正摇杆附录：摇杆按钮分配（号码为按钮编号）1、机炮；2、武器释放；3、主模式轮流；4、武器轮流；5、颠倒视窗；6、锁定物体视窗；7、中队空中接战；8、中队攻击地面主要目标。
一、概述kzc18矿用本安型信号转换器作为矿山安全生产中的重要设备，其工作原理对于了解其功能和使用方法至关重要。
本文将详细介绍kzc18矿用本安型信号转换器的工作原理，以帮助读者更好地理解该设备。
二、kzc18矿用本安型信号转换器的概述1. kzc18矿用本安型信号转换器的定义及作用kzc18矿用本安型信号转换器是一种用于将非标准信号转换为标准信号的设备，广泛应用于矿山安全监测系统中。
其主要作用是将传感器采集的信号转换为工业控制系统可接受的标准信号，以实现对矿井各种参数的准确监测和控制。
2. kzc18矿用本安型信号转换器的特点kzc18矿用本安型信号转换器具有本安型结构，能够在有爆炸性气体混合物存在的危险环境中安全使用。
其工作稳定可靠，精度高，抗干扰能力强，适应性广，是矿山安全监测系统中不可或缺的重要组成部分。
三、kzc18矿用本安型信号转换器的工作原理1. 传感器采集信号输入kzc18矿用本安型信号转换器的工作原理首先是接收传感器采集的信号输入，这些信号可能是温度、压力、流量等各种物理量的信号。
传感器将其采集并转换为相应的电信号，然后将电信号输入到kzc18矿用本安型信号转换器中。
2. 信号放大和处理kzc18矿用本安型信号转换器接收到传感器采集的信号后，会进行放大和处理。
其中，放大是为了保证信号的稳定性和准确性，使其能够被后续的控制系统准确读取和分析；处理则是为了去除信号中的干扰成分，保证信号的纯净度和可靠性。
3. 标准信号输出经过放大和处理后，kzc18矿用本安型信号转换器将其转换为工业控制系统可接受的标准信号输出。
这些标准信号一般是4-20mA电流信号或0-10V电压信号，能够被工业控制系统准确读取和处理。
4. 安全保护及显示kzc18矿用本安型信号转换器在工作过程中还具备多种安全保护功能，如过载保护、短路保护、漏电保护等，并可通过显示屏实时显示转换后的信号数值，以便操作人员及时了解设备运行状态。

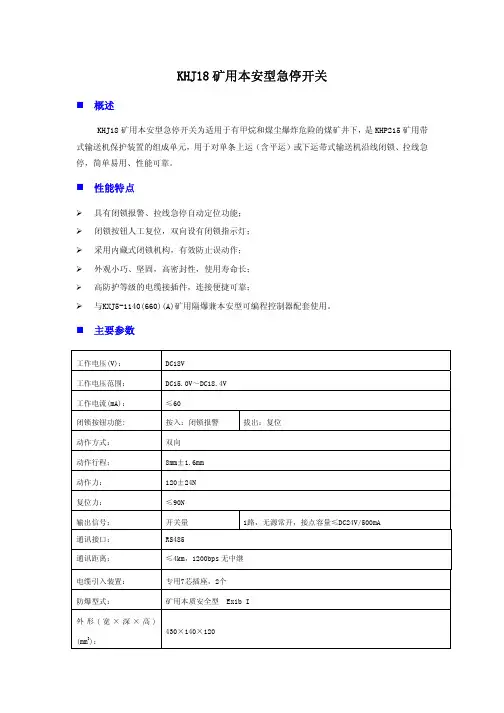

KHJ18矿用本安型急停开关
概述
KHJ18矿用本安型急停开关为适用于有甲烷和煤尘爆炸危险的煤矿井下，是KHP215矿用带式输送机保护装置的组成单元，用于对单条上运（含平运）或下运带式输送机沿线闭锁、拉线急停，简单易用、性能可靠。
性能特点
¾具有闭锁报警、拉线急停自动定位功能；
¾闭锁按钮人工复位，双向设有闭锁指示灯；
¾采用内藏式闭锁机构，有效防止误动作；
¾外观小巧、坚固，高密封性，使用寿命长；
¾高防护等级的电缆接插件，连接便捷可靠；
¾与KXJ5-1140(660)(A)矿用隔爆兼本安型可编程控制器配套使用。
主要参数
工作电压(V)： DC18V
工作电压范围： DC15.0V～DC18.4V
工作电流(mA)： ≤60
闭锁按钮功能: 按入：闭锁报警 拔出：复位
动作方式： 双向
动作行程； 8mm±1.6mm
动作力： 120±24N
复位力： ≤90N
输出信号： 开关量 1路，无源常开，接点容量≤DC24V/500mA
通讯接口： RS485
通讯距离： ≤4km，1200bps无中继
电缆引入装置： 专用7芯插座，2个
防爆型式： 矿用本质安全型 Exib I
外形(宽×深×高)
430×140×120
(mm3)：
净重(kg)： 11。
安装使用本产品前请详细阅读说明书并妥善保管KXJ127矿用隔爆兼本安型控制箱使用说明书执行标准：GBGBGBMT209-1990（抗干扰及可靠性除外）Q/SDYJ003-2015山东宇进机械有限公司2015年2月1日安全警示：严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
本安输入、输出不得随意与其它未经联检的设备连接、维修时应注意防止“失爆”。
警告：严禁带电开盖。
注意保护隔爆面以免划伤碰上。
注意紧固件和引入装置里的橡胶密封圈防止丢失。
产品使用说明书1 用途及执行标准KXJ127矿用隔爆兼本安型控制箱（以下简称控制箱）用于矿井采煤工作面刮板输送机与转载机的远程无线控制，可实现启动、预警、急停闭锁、集中控制及语言对讲等功能。
主要原理是利用该控制箱做为主控台与运输设备电控装置相连接，控制运输设备启动、急停闭锁、预警等；同时植入无线控制技术，以实现工作人员通过手持机无线控制运输设备急停闭锁和接收启动预警等功能。
该控制箱主要用于矿井。
该控制箱主要执行标准：MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术条件》《爆炸性环境第1部分:设备通用要求》《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》《爆炸性环境第3部分:由增安型“e”保护的设备》《爆炸性环境第4部分:由本质安全型“i”保护的设备》Q/SDYJ001-2015 《KXJ127矿用隔爆兼本安型控制箱》2 环境条件工作环境条件要求为：a）环境温度：0℃～40℃；b）平均相对湿度：不大于95%（25℃）；c）大气压力：80kPa～106kPa；d) 环境噪声：≤75dB（A）e）机械环境：无显著振动和冲击的场合；无直接滴水、淋水的场合；f）有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
控制箱应能承受的最恶劣的贮运条件a）高温：60℃；b）低温：-40℃；c）平均相对湿度：≤90%（25℃）；d）振动：20m/s2；e）冲击：300m/s2。
徐州兆恒工控产品说明徐州兆恒工控科技有限公司二〇二〇年三月目录公司简介 (3)产品介绍 (3)一、矿用隔爆兼本安型可编程控制箱 (3)1） KXJ0.1/1140A 矿用隔爆兼本安型可编程控制箱 (3)2） KXJ0.5/1140 矿用隔爆兼本安型可编程控制箱 (5)3） KXJ127(A) 矿用隔爆兼本安型可编程控制箱 (7)4） KXJ127(B) 矿用隔爆兼本安型可编程控制箱 (9)二、矿用本安型操作箱 (10)1） CXH12.5A 矿用本安型操作箱 (10)2） CXH24 矿用本安型操作箱 (12)三、矿用隔爆型操作箱 (13)1） CXB-0.5/220(A) 矿用隔爆型操作箱 (13)四、矿用隔爆兼本安型网络交换机 (15)1） KJJ127 矿用隔爆兼本安型网络交换机 (15)1） KJJ1140 矿用隔爆兼本安型网络交换机 (17)五、矿用隔爆型光端机 (20)1） KTG127H(A) 矿用隔爆型光端机 (20)六、矿用隔爆型光纤摄像仪 (22)1） KBA127-H 矿用隔爆型光纤摄像仪 (22)七、矿用隔爆兼本安型通讯声光信号器 (23)1） KXH127 矿用隔爆兼本安型通讯声光信号器 (23)八、矿用隔爆型显示器 (24)1） XB127 矿用隔爆型显示器 (24)九、矿用隔爆兼本安型中继器 (25)1）KJ127-Z 矿用隔爆兼本安型中继器 (25)十、矿用一般型操作箱 (26)1）KYX220 矿用一般型操作箱 (26)公司简介徐州兆恒工控科技有限公司主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
是一家集科学研究、设计、生产经营、技术服务于一体的科技企业。
公司总部位于中国矿业大学国家大学科技园科技大厦，研发和生产车间位于徐州市铜山高新技术开发区国家安全科技产业园。
公司秉承技术创造优势、诚信赢得机会的经营理念，主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
FHJ24矿用本安键盘使 用 说 明 书 上海东狼电子科技有限公司目 录1 概述 (2)2 技术参数 (2)3 主要结构特征及工作原理 (3)4 安装与调试 (4)５ 按键使用说明 (4)6使用注意事项 (4)7 故障处理与维修 (4)8运输、储存 (5)9 订货须知 (5)10附件及资料 (5)1 概述上海奥轩矿用本安键盘由不锈钢防水键盘和本安控制板及本安驱动板几部分构成，本产品遵从国家标准GB3836.1-2000【爆炸性气体环境用电器设备第1部分 通用要求】和GB3836.4【爆炸性气体环境用电气设备第4部分 本质安全型“i”】中的有关规定制造生产的，产品经国家指定的防爆产品检测机构检定合格,广泛应用于石油、化工、轻纺、医药、矿山、冶金、电力等具有爆炸性气体、粉尘的危险场所。
1.1型号意义F H J 24参数第二代特征号，j键盘第一代特征代号产品类型代号，辅助设备类1.2 防爆型式和标志1.2.1防爆型式：矿用本安型1.2.2防爆标志：ExibⅠ1.3 工作环境条件a) 环境温度： -20℃～＋60℃；b) 平均相对湿度： ≤95%（＋25℃）；c) 大气压力： 60kPa～106kPa；d) 无破坏绝缘性能和腐蚀性气体的场所；e) 煤矿井下有甲烷和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
1.4 工作方式：连续工作式。
2 技术参数2.1 供电电源DC 5V±10% (USB口直接供电)2.2 主要技术指标a）接口:USBb）键数：9~24c）按键行程：0.45mmd）按键压力：2~3Ne）按键字体：激光雕刻f）寿命：>500万次h）外壳防护等级：IP653 主要结构特征及工作原理3.1 不锈钢防水键盘外形尺寸及重量3.1.1不锈钢防水键盘外形尺寸(l×b×h) mm：约160×118×4.5重 量：约150g3.1.2本安控制板/本安驱动板外形尺寸(l×b×h) mm：约84×54×2重 量：约50g3.2 主要结构特征3.3工作原理当不锈钢防水键盘某键被按下，从而触发本安控制板，本安控制板将信号进行采集分类之后传输给本安驱动板，本安驱动板将信号进行转换驱动，从而模拟成键盘鼠标功能。
警告：1)安装、使用前应阅读本说明书。
2)不得随意改变本安电路和与本安电路有关的元器件的规格和参数！3)本安产品不得随意与其它未经联检的设备连接！11概述KJJ18矿用本安型千兆环网接入器（以下简称环网接入器）是数据交换传送设备，适用于有瓦斯、煤尘爆炸危险的环境，为具备以太网或RS485、CAN、DSL通信接口的设备提供传输通道。
1.1 防爆型式矿用本质安全型，标志为“ExibI Mb”。
1.2 型号及含义：KJ J 18接口设备矿用监测、控制系统或设备1.3环境使用条件：a)环境温度：0～40℃；2b)空气相对湿度：不大于95%（+25℃）；c)大气压力：80kPa～106kPa ；d)无显著振动和冲击的场合；e)煤矿井下有甲烷、煤尘爆炸危险、周围无腐蚀性气体的环境。
f)无破坏金属和绝缘材料的腐蚀性气体的地方。
2技术参数及功能2.1 技术参数2.1.1 直流供电（3组电源不共地）第1路额定工作电压：DC18V，工作电流：≤700mA；第2路额定工作电压：DC18V，工作电流：≤850mA；第3路额定工作电压：DC18V，工作电流：≤700mA；2.1.2 主要技术指标2.1.2.1 千兆以太网光信号接口(出厂时，可根据需求减少配置)3a) 接口数量：6个；b) 连接方式：LC；c) 传输方式：全双工，TCP/IP以太网光信号传输d) 传输速率：1000 Mbps；e) 光发射功率：-10～0dBm（1310nm，单模光纤）；f) 光接收灵敏度：-20dBm；g 最大传输距离：10km （发射光功率-10dBm～0dBm；接收灵敏度-20dBm；使用MGTSV矿用单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。
2.1.2.2 百兆以太网光信号接口(出厂时，可根据需求减少配置)a) 接口数量：5个；b) 连接方式：SC；c) 传输方式：全双工，TCP/IP以太网光信号传输d) 传输速率：100 Mbps；4e) 光发射功率：-16～0dBm（1310nm，单模光纤）；f) 光接收灵敏度：-31dBm；g) 最大传输距离：15km （发射光功率-16dBm～0dBm；接收灵敏度-31dBm；使用MGTSV矿用单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。
KXJ660矿用隔爆兼本安型可编程控制器使用说明书煤科集团沈阳研究院有限公司2012年第一版★★注意：安装使用前请认真阅读使用说明书！注意安装和维护注意事项！因各矿施工条件不同，实际出厂设备I/O点数与功能以技术方案为准。
1概述1.1用途及适用范围KXJ660矿用隔爆兼本安型可编程控制器（以下简称控制器）适用于有甲烷气体混合物和煤尘爆炸危险的煤矿井下，可与KXJ660（A）矿用隔爆兼本安型可编程控制器、矿用本安型传感器和矿用隔爆型控制设备等配接使用。
控制器具有输入/输出点数扩展，采用不同的模块实现不同的控制要求，有带中央处理单元（CPU）主模块；数字量I/O扩展模块；模拟量扩展模块。
根据现场不同的控制对象及复杂控制要求来选用不同的模块进行组合，从而完成对被控设备的逻辑控制功能。
控制器的核心部分是采用德国 SIEMENS公司生产的S7系列可编程序控制器，适用于各行各业各种场合的检测及自动化控制。
在独立运行时，完成单机自动化控制，或组网运行，具有可靠性高、操作及维护简便、使用寿命长等特点。
1.2型号含义KXJ 660电压等级矿用信号设备1.3执行标准： Q/SMY 2807-2011、GB3836-2010、AQ1043-2007.1.4工作条件控制器在下列条件下能正常工作：a）环境温度：0℃～+40℃；b) 平均相对湿度：不大于95％（+25℃）；c) 大气压力：80kPa～160kPa；d) 煤矿井下有瓦斯，煤尘爆炸危险的环境，但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
2工作原理及结构特点2.1防爆型式及标志控制器的防爆型式为矿用隔爆兼本安型，防爆标志为“Exd[ib]IMb”。
2.2尺寸及质量外形尺寸：895mm (长)× 628mm (宽)×1100mm (高)。
重量：650kg2.3配接设备见附录A、配套设备见附录B2.4工作原理控制器体内有：PLC，电源，PLC 的输入、输出的隔离电路，DP通讯电路，光电转换器，显示电路等环节组成。
