无汇流母线的主接线形式

发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。

缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。

调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。

1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。

优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。

2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。

（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。

2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。

线路侧断路器检修时线路需较长时内桥接线适用于输电线路较长则检修和故障几率大或变压器不需经常投切及穿越功率不大的小容量配电装置变压器切除投运或故障时不影响其余部分的联系操作较简单
主接线形式
接线图
优点
缺点
适用范围
单元接线
发电机—双绕组变压器单元接线
1接线简单，开关设备少，操作简便；
2故障可能性小，可靠性高；
（接上表）
一、单元接线
发电机—变压器扩大单元接线
路电流有所减小；
④配电装置结构简单，占地少，投资省。
④原接于发电机电压母线的发电机总容量已较大（6kV配电装置不能超过120MW，10kV配电装置不能超过240WM）。
发电机—变压器——线路组单元接线
主接线形式
主接线图
优点
缺点
适用范围
二、桥形接线
内桥接线
2在开环的情况下，当某条回路故障时将影响别的回路工作；
3角形接线在开、闭环两种状态的电流差别很大，可能使设备选择发生困难，并使继电保护复杂化；
4配电装置的明显性较差，而且不利于扩建。
角形接线多用于最终规模较明确，进、出线为3~5回的110kV及以上的配电装置中（例如水电的可靠性和灵活性；
2检修任一台断路器，仅需断开该断路器极其两侧隔离开关，操作简单，无任何回路停电；
3断路器使用量较少，与不分段单母线相同，仅次于桥形接线，投资少，占地少。
4隔离开关只作为检修断路器时隔离电压用，不作切换操作。
1角形中任一台断路器检修时，变开环运行，降低接线的可靠性。角数越多，断路器越多，开环几率越大，即进出线回路数要受到限制；
2穿越功率只经过断路器，所造成的断路器故障、检修及系统开环的几率小。
1其中一回线路检修或故障时，有一台变压器短时停运，操作较复杂；

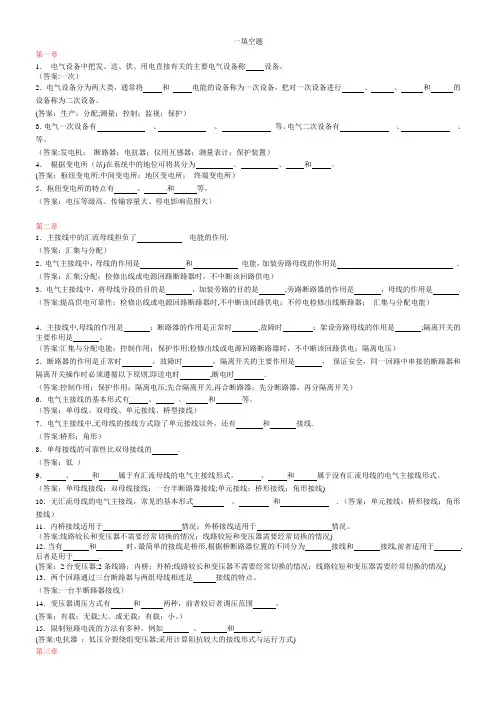

一填空题第一章1．电气设备中把发、送、供、用电直接有关的主要电气设备称设备。

（答案:一次）2．电气设备分为两大类，通常将和电能的设备称为一次设备，把对一次设备进行、、和的设备称为二次设备。

(答案：生产；分配;测量；控制；监视；保护）3．电气一次设备有、、等。

电气二次设备有、、等。

（答案:发电机；断路器；电抗器；仪用互感器；测量表计；保护装置）4．根据变电所（站)在系统中的地位可将其分为、、和。

(答案：枢纽变电所;中间变电所；地区变电所；终端变电所）5．枢纽变电所的特点有、和等。

（答案：电压等级高、传输容量大、停电影响范围大）第二章1．主接线中的汇流母线担负了电能的作用.（答案：汇集与分配）2．电气主接线中，母线的作用是和电能，加装旁路母线的作用是 . （答案：汇集;分配；检修出线或电源回路断路器时，不中断该回路供电）3．电气主接线中，将母线分段的目的是，加装旁路的目的是,旁路断路器的作用是，母线的作用是. （答案:提高供电可靠性；检修出线或电源回路断路器时,不中断该回路供电；不停电检修出线断路器；汇集与分配电能）4．主接线中,母线的作用是；断路器的作用是正常时,故障时；架设旁路母线的作用是;隔离开关的主要作用是。

（答案:汇集与分配电能；控制作用；保护作用;检修出线或电源回路断路器时，不中断该回路供电；隔离电压）5．断路器的作用是正常时，故障时，隔离开关的主要作用是，保证安全，同一回路中串接的断路器和隔离开关操作时必须遵循以下原则,即送电时,断电时.（答案:控制作用；保护作用；隔离电压;先合隔离开关,再合断路器；先分断路器，再分隔离开关）6．电气主接线的基本形式有、、和等。

（答案：单母线、双母线、单元接线、桥型接线）7．电气主接线中,无母线的接线方式除了单元接线以外，还有和接线.（答案:桥形；角形）8．单母接线的可靠性比双母接线的.（答案：低）9．、和属于有汇流母线的电气主接线形式，、和属于没有汇流母线的电气主接线形式。

1．电气一次设备有发电机、变压器、断路器、电抗器等。

电气二次设备有测量表计（电压表、电流表电能表）、继电保护、自动装置、仪用互感器等。

2．电气主接线的基本形式有单母线接线、双母线接线、单元接线和桥型接线等。

角形接线3．单母接线的可靠性比双母接线的小。

4．无汇流母线的电气主接线，常见的基本形式桥型接线、单元接线和角形接线。

5．厂用负荷根据其用电设备在生产中的作用和突然断电所造成的危害程度进行分类，共分为I类、II类、III类负荷。

6．厂用电源按其用途可分为四种，即工作电源、备用电源、启动电源和事故保安电源。

7．发热对电器的不利影响有机械强度下降、绝缘性能降低和接触电阻增加等。

8．设备热稳定校验用的短路电流持续时间tk包括三部分，分别是保护动作时间、断路器固有分闸时间和断路器开断时电弧持续时间。

9．在电气设备选择中，断路器与隔离开关相比，其特殊选择项目是开断电流和短路关合电流。

10．配电装置的最小安全净距A1是带电部分与接地部分间的距离，在这一距离下，不论是正常最高工作电压还是内、外部过电压都不致使空气间隙的击穿。

A2的含义是不同相的带电部分之间的空间最小安全净距。

；11．火电厂的中央信号包括事故信号和预告信号两种，它们分别由灯光信号和音响信号构成。

12．凝汽式火电厂的效率比热电厂低，原因是热量被循环水带走造成热量损失。

13．电气设备分为两大类，通常将生产和分配电能的设备称为一次设备，把对一次设备进行测量和控制、监视、保护的设备称为二次设备。

14。

主接线中的汇流母线担负了汇集与分配电能的作用。

15.单母线接线和双母线接线属于有汇流母线的电气主接线形式，一台半断路器接线、单元接线和桥形接线角形接线属于没有汇流母线的电气主接线形式。

16. 内桥接线适用于线路较长和变压器不需要经常切换的情况情况；外桥接线适用于线路较短和变压器需要经常切换的情况情况。

17.火电厂按输出能源分为热电厂和凝汽式火电厂，后者的效率低于前者。

主接线的基本形式可分为有汇流母接线和无汇流母接线，他们又分为多种不同的接线形式。

其中有汇流母的接线形式的基本环节是电源、母线和出线。

母线是中间环节，其作用是汇集和分配电能，使接线简单清晰，运行和检修灵活方便，进出线可有任意数目，利于安装和扩建。

但是，有母接线形式使用的开关电器较多，配电装置占地面积大，投资较大，母线故障或检修时影响范围较大，适用于进出线较多并且有扩建和发展可能的发电厂和变电所。

而无汇流母接线没有母线的这一中间环节，使用的开关电器少，配电装置占地面积小，投资较少，没有母线故障和检修问题，但其中部分接线形式只适用于进出线少并且没有扩建和发展可能的发电厂和变电所。

有汇流母接线：单母接线、双母接线、一台半断路器接线、4/3台断路器接线、变压器一母线组接线。

有母线主接线
无母线主接线。

这种单元接线，避免了由于额定电流或短路电流过大， 使得选择出口断路器时，受到制造条件或价格甚高等原因造 成的困难。
发电机与自耦变压器或三绕组变压器组成的单元接线：
为了在发电机停止工作时，还能保持和中压电网之间的 联系，在变压器的三侧均应装断路器。 发电机一变压器～线路组成单元接线。它适宜于一机、 一变、一线的厂、所。此接线最简单，设备最少，不需要高 压配电装臵。 为了减少变压器台数和高压侧断路器数目，并节省配电 装臵占地面积，在系统允许时将两台发电机与一台变压器相 连接，组成扩大单元接线。
较大，而且在发电机出口至主变压器之间采用封闭母线后， 此段线路范围的故障可能性亦已降低。甚至在发电机出口 也不装隔离开关，只设有可拆的连接片，以供发电机测试 时用。
发电机出口也有装设断路器的，其理由是： （1）发电机组解、并列时，可减少主变压器高压侧断路器 操作次数，特别是5OOkV或220kV为一台半断路器接线时，能始 终保持一串内的完整性。当电厂接线串数较少时，保持各串不 断开（不致开环），对提高供电送电的可靠性有明显的作用。 （2）起停机组时，可用厂用高压工作变压器提供厂用电， 减少了厂用高压系统的倒闸操作，从而可提高运行可靠性。当 厂用工作变压器与厂用起动变压器之间的电气功角δ相差较大 （一般 δ ＞ 150）时，这种运行方式更为需要。 （3）当发电机出口有断路器时，厂用备用变压器的容量可 与工作变压器容量相等，且厂用高压备用变压器的台数可以减 少。如我国规程规定，两台机组（不设出口断路器）要设臵一 台厂用备用变压器，而前苏联的设计一般为6台机组设臵一台厂 用备用变压器。
特点：
接线简单，开关设备少，操作简便； 因不设发电机电压级母线，使得在发电机和变压器低 压侧短路时，短路电流相对于具有母线时，有所减小。

电气一次系统安装检修及设计试题库一、填空题：1、电力系统由发电厂中的电气部分、各类变电所及输电、配电线路和用电设备组成。

2、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系： S＝和3、电弧产生的过程中主要的游离方式是碰接游离，决定和维持电弧发展的主要因素是热油离。

4、某高压断路器型号为SN10-10/600-350。

其中，SN表示三相户内，600表示额定电流为 600A ，350表示其_ 额定开断电流为350KA。

5、少油式断路器小修每年至少（ 1 ）次。

6、无汇流母线的电气主接线基本形式有桥形、多角形和单元。

7、变压器的铁芯分为（芯式）和（壳式）两种。

8、断路器的总行程是指合闸位置静触头下端面与分闸位置（动触头尖上端面）间的距离。

9、值班人员因工作需要移开遮栏进行工作，要求的安全距离是 10kＶ时 0.875m ， 110kＶ时 1.7 m。

10、电压互感器一次绕组并接于一次回路中，二次侧不允许并联短路运行。

11、在变压器的图形符号中Ｙ表示三相线星型联接12、消弧线圈的补偿运行方式有三种：全补偿、过补偿和欠补偿，一般采用过补偿运行方式。

13、某高压断路器型号为SN10-10/600-350。

其中，S表示，600表示为 600 A。

14、高压断路器按灭弧介质划为油断路气、真空、压缩空气、SF 6 等类型。

15、电气设备选择的一般原则是：按正常工作条件选择，按短路状态校验。

16、母线起汇集分配和传送的作用，因为电源支路将电能送至母线引出线从母线得到电能。

17、消弧线圈的补偿运行方式有三种：、和，一般采用运行方式。

18、在三相系统的短路计算中，四个电气量U、S、I、X，在选取基准值时应满足的关系：和19、电抗器的作用是：限制短路电流。

避雷器的作用是：过电保护。

20、电压互感器一次绕组接于一次回路中，二次侧不允许运行。

21、无汇流母线的电气主接线基本形式有、和。

22、最常见的母线布置方式有水平和垂直。

（2）灵活性好，扩建方便 1）各电源可任意分到一组母线上适应系统调度 2）运行方式多——单母运行、单母分段运行（母联断路器闭合 进出线分别接到两组母线上）和固定连接运行（母联断路器闭 合，电源与荷均分两组母线上）。 （3）经济性差，操作不方便（QS既是隔离电器又作为改变运行 时的操作电器） 倒母线操作步骤（按两个”先通后断”）： 1）检查备用母线是否完好 先合母联两侧的隔离开关，后合母联断路器，若母联断路器不 跳闸，备母完好。则 2）先合备用母线侧的WQS，后断工作母线侧WQS； 3）先断母联QF，后断其两侧QS。 此工作母线处于不带电状态，接入三相短路接地线，可对其检 修。 说明：因母联连接两组母线，步骤2）的WQS依次合、断只是 转移电流不会产生电弧
4）双母四分段带旁 母接线 容量大、 进出线多，变电所 或电厂的升高电压 级接线。焦作电厂 的220kV主接线用 之。
缺点：母线故障或检 修时，造成厂所短 时停电或部分短时 停电。
怎样克服此缺点呢？ 须采用一个半断路 器（3/2）接线。
3.一个半断路器接线（3/2） 每两回路通过三台断路器接在两 组母线上的接线形式。 特点(相对双母线)： 1）供电可靠性高 母线故障不停电; 检修断路器不停电 2）灵活且操作方便
具有汇流接线形式，接线复杂、占地面积大；当进出线少时应采用占地 面积少、接线简单的无汇流母线形式。
二、无汇流母线的电气主接线
1.单元接线 发电机与变压器直接连接成一个单元，组成发电机-变压器组，无发电 机电压母线的接线。
特点 可限制发电机电压下短路电流和节省断路器
2.桥形接线 当有两台变压器和两条线路采用，按桥断路器的位置，分为内桥和外侨。 1）内桥接线 桥断路器位于变压器侧，线路中有断路器的桥接线。 特点1）正常操作时，线路投切方便，变压器不方便。

值得收藏！电气主接线方式大汇总电气主接线方式大汇总 1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。

在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。

2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。

分为有汇流母线和无汇流母线两大类。

本期我们主要关注有汇流母线的接线方式。

电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。

每条回路中都装有断路器和隔离开关。

紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。

当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。

然后在QF2两侧挂上接地线，以保证检修人员安全。

QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。

优点：接线简单清晰，设备少投资低，操作方便。

缺点：可靠性不高，不够灵活。

具体表现为： a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围： 6~10kV出线数≤5回； 35kV出线数≤3回；110kV出线数≤2回。

（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。

QF闭合，母线并列运行：相当于不分段的单母线接线。

若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。

QF断开，母线分列运行：相当于两个不分段的单母线接线。

若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。

第三章【一】、对电气主接线的基本要求一.可靠性二. 灵活性1.调度灵活2.检修安全方便3.扩建方便三. 经济性1.节约投资2.占地面积少3.年运行费用少【二】电气主接线的基本接线形式根据是否有母线，主接线的接线形式可以分为有汇流母线的电气主接线无汇流母线的电气主接线两大类。

一、有母线的基本接线形式主要体现为四种形式：1）单母线接线2）双母线接线3）一台半断路器接线4）变压器—母线组接线基本知识一：1、断路器：现场将其称为“开关”，具有灭弧作用，正常运行时可接入或断开电路，故障情况下，受继电器的作用，能将电路自动切断。

2、隔离开关：可辅助切换操作，或用以与带电部分可靠地隔离。

3、母线：起汇集和分配电能的作用。

4、操作时：1）先合上隔离开关，后合上断路器；2）先拉开断路器，后拉开隔离开关；3）对于断路器两端的隔离开关：①先合上电源侧的隔离开关，后合上负荷侧的隔离开关；②先拉开负荷侧的隔离开关，后拉开电源侧的隔离开关基本知识二1、同一回路中在断路器可能出现电源的一侧或两侧均应配置隔离开关，以便检修断路器时隔离电源。

2、若馈线的用户侧无电源时，断路器通往用户的那一侧，可以不装设线路隔离开关。

若费用不大，为阻止过电压的侵入，也可装设。

3、若电源是发电机，则发电机与其出口断路器之间可不装隔离开关。

但为了便于对发电机单独进行调整和试验，也可装设隔离开关或设置可拆连接点。

图3-1、3-2、3-3、3-4、3-6、3-7、3-8、3-9、3-12、3-16、3-17、3-18及原理旁路母线和旁路断路器的作用：检修任一进出线断路器时，代替其工作，不中断对该回路的供电。

绝不是（母线检修时代替其工作）一台半断路器接线的线路配置原则：同名回路尽量不要布置在同一串上；当只有两串时一般采用交叉连接形式，以提高可靠性。

一台半断路器接线的应用：大机组，超高压。

二、无母线【三】发电机出口也有装设断路器的其理由是：（1）发电机组解、并列时，可减少主变压器高压侧断路器操作次数，特别是500kV或220kV为一台半断路器接线时，能始终保持一串内的完整性。

XGN2-10箱型固定式开关
HXGN-12环网柜
23
GCK型低压抽屉式开关柜
PGL型低压配电屏
GCS型低压抽屉式开关柜
GGD型低压配电屏 24
多米诺组合式低压开关柜
25
全封闭组合电器（GIS）
26
缺点：某一回路断路器检修时，该回路要长时间停电。
3
分段的数目，取决于电源数量和容量。段数分得越多，故
障时停电范围越小，但使用断路器的数量亦越多，且配电装置 和运行也越复杂，通常以2～3段为宜。 该接线适用于：中、小容量发电厂和变电站的6～10kV接线 中。但是，由于这种接线对重要负荷必须采用两条出线供电，
图5-52 双母线接线
6
双母线接线的优点： 轮换检修母线而不致中断供电； 检修任一回路的母线隔离开关时仅使该回路停电； 工作母线发生故障时，经倒闸操作这一段停电时间后可 迅速恢复供电； 检修任一回路断路器时，可用母联断路器来代替，不致 于使该回路的供电长期中断。 双母线接线的缺点： 在倒闸操作中隔离开关作为操作电器使用，易误操作； 工作母线发生故障时会引起整个配电装置短时停电；
9
6. 双母带旁母 双母线带旁路母线的接线，可以设专用旁路断路器，也可以用 旁路断路器兼作母联断路器，或用母联断路器兼作旁路断路器。
10
7. 一台半断路器接线（二分之三接线）
（1）通常在330kV～500kV配电装置中，当进出线为6回及以上，配电装置在系统
中具有重要地位，则宜采用一台半断路器接线。 （2）如图4-10所示。每两个元件(出线、电源)用3台断路器构成一串接至两组母线， 称为一台半断路器接线，又称3／2接线。 （3）在一串中，两个元件(进线、出线)各自经1台断路器接至不同母线，两回路之

《电气运行技术与管理》习题参考答案第一章1-1. 电能生产的特点是什么？对电网运行有那些基本要求?特点：整体性、连续性、快速性、安全监视、严格性。

基本要求：⑴.现代741电网必须适应社会发展的需要⑵.保证安全可靠地持续供电⑶.保证良好的电能质量⑷.保证系统运行的经济性⑸.尽可能减小对生态环境的有害影响1-2. 我国电力系统划分哪几个标准电压等级？低压：0.4KV（380V/220V）、高压：3KV、6KV、10KV、35KV、超高压：110KV、220KV、330KV、500KV、特高压：750KV、1000KV、1-17. 电力系统常采用哪些调压措施？改变发电机的端电压调压、改变变压器变比调压、同步调相机电容器组等无功补偿装置调压、改变输电线路的参数调压1-9 简述有功功率负荷的变动分类？第一种是变化幅度小，变化周期短的负荷分量，负荷变动有很大的偶然性，第二种是变化幅度打，变化周期长的负荷分量，第三种是变化缓慢的持续变动负荷。

1-10 简述电力系统的频率调整分类？电力系统分析频率调整分为，一次，二次，三次调整，一次调整时之发电机组的调速器实现的，二次调整是指由发电机的调频器实现的，三次调整是指由调度中心按照最有化的原则，向个发电厂下达的发电计划。

1-14 简述无功功率平衡和电压水平的关系？.无功功率是直接影响电压质量的因素，无功功率不足无功电源和无功负荷将处于低电压的平衡状态将给电力系统带来诸如出力不足电力系统损耗增加设备损坏等一系列的损害甚至可能引起电压崩溃事故造成电网大面积停电。

1-18 电力系统调度管理的基本原则是什么？统一调度，分级管理，各负其责1-20 电力系统经济调度有哪些内容？⑴.负荷预测⑵.火力发电厂的经济特性和等微增调度⑶.网损⑷.机组经济组合第二章2-1. 对电气主接线有哪些基本要求？供电的可靠性、运行的灵活性、运行的经济性和扩建的可能性2-2. 有汇流母线的电气主接线有几种形式？单母线、单母线旁路、单母线分段、双母线、双母线分段、双母线带旁路及以3／2接线等形式2-3. 无汇流母线的电气主接线有几种形式？单元接线、桥形接线、角形接线等形式2-7.桥形接线的电气系统有何特点？采用设备少，接线清晰简单，可靠不高，QS开关又作为操作电器2-10. 厂用电压等级是如何确定的？⑴.根据发电机额定电压、厂用电动机的电压和厂用电网络的可靠运行等方面因素，经过经济、技术综合比较后确定的⑵.根据所拖动设备的功率以及电动机的制造情况来进行电压选择⑶.正确选择高压供电网络电压必须进行技术经济论证⑷.发电厂中一般采用的供电网络的电压第三章3-25. 变压器并列运行的条件是什么？理想的变压器并列运行条件：接线组别相同，变比相等，并列的各台变压器的一次额定一点和二次额定电压分别相等，阻抗动态应相等3-10 了解空载，短路曲线对发电机运行的意义？这些曲线既表示发电机的性能，又可以取发电机的某些参数3-17规定发电机电压，频率范围是多少？当超过规定值时对发电机，系统和用户有何影响？发电机正常运行频率应保持在50HZ,允许变化范围为±0.5HZ,过高时，1.转子表面和转子绕组的温度升高。

若一组母线发生故障，只会引起接至故障母线上的部分电 源和引出线停电，经分段的）双母线接线 —运行方式3
③QFC断开，两组母线同时运行
QFC处于热备用状态。 此时相当于分裂为两部分， 各自承担向系统输送功率 的任务。
常用于系统最大运行方式时，限制短路电流。
2）优点： 又节省两台隔离开关。
小结
单母线分段带旁路母线接线的适用范围： A、35kV及以上的电气主接线中，或向特殊重要的一、二 类用户供电，不允许停电检修断路器时，才加设旁路母线。
B、一般电压为35kV出线8回以上，110kV出线6回以上， 220kV出线4回以上的户外装置，可考虑加装带专用旁路断 路器的旁路母线。
或生产流程紊乱且恢复较困难，企业内部运输停顿或出现大 量减产，因而在经济上造成一定的经济损失。
②特点： 一般允许停电几分钟，在工业企业中占得比例最大。 应由两回线路供电，两回线路应尽可能取自不同的变
压器或母线段。
负荷性质（补充） —三级负荷
①概念： 不属于一、二级负荷的用电设备。 例：农业用电、居民用电
3、 单母线分段带旁路母线的接线
为克服支路断路器检修时，该支路必须停电的缺点，可采 用增设旁路母线的方法。
(1)单母线分段带专用旁路断路器的旁路母线接线
1）接线方法
旁路母线： WP 旁路断路器： QFP 母线旁路隔离开关： QSP1、 QSP2、 QSPP 线路旁路隔离开关：QSP
3、 单母线分段带旁路母线的接线
②特点： 对供电无特殊要求，允许较长时间停电，可用单回线
路供电。
总结： 大型企业中，一、二级负荷约占总负荷的60%，即使短
时停电，损失也很大。 此外，各级负荷不能孤立的看待，一个企业中只要有一
个一级负荷，则该企业的总降压变电所对于上级供电部门而 言就是一级负荷。

第二节 常见电气主接线
一、桥型接线
1、桥型接线是无汇流母线的一种接线方式，桥型接线的桥臂是 由断路器及两侧隔离开关组成，根据桥臂的位置可分为内桥接线、外 桥接线和双断路器桥型接线。特点：断路器少；灵活性可靠性差；广 泛应用在6-22KV电气主接线。
第四章 电气主接线
2、内桥接线 结构特点：联络断路器在线路断路器在线路断路器的内侧。 运行特点： ①线路发生故障时，仅故障线路的断路器1QF或2QF跳闸，其余线路 可继续工作，并保持相互之间的联系。（检修同理） ②变压器故障时，联络断路器QFL及与故障变压器同侧的线路断路器 1QF或者2QF均自动跳闸，使未故障线路供电受影响。（检修同理） ③变压器投切复杂 适用情况：适用于线路较长，线路故障率较高、穿越功率少，变压器 不需要经常改变运行方式的场合。
第四章 电气主接线
八、变电所类型
①中心变电所。具有4路及以上电源进线并有系统功率穿越，除了 完成一般变电所的功能，还向其他变电所供电。
②中间（或终端）变电所。变电所有2路电源进线的为中间（或终 端）变电所。其中，有系统功率穿越的称为通过式变电所；没有系统 功率穿越的称为分接式变电所。
第四章 电气主接线
②明确倒闸操作中相应的继电保护及自动装置调整和转换。 ③停电时，从负荷侧开始，先分断负荷侧开关，后分电源侧开关 ；送电时，先合电源侧开关，后合负荷侧开关。 ④隔离开关与断路器串联时，隔离开关应先合后分。隔离开关与断 路器并联时，隔离开关应先分后合，隔离开关无论是分闸还是合闸都 是在断路器闭合状态下进行，从而保证了隔离开关不带负荷操作。 ⑤隔离开关带接地刀闸时，送电时应先断接地刀闸，后合主刀闸 ；停电时应先断主刀闸，后合接地刀闸。否则，将造成接地短路。
电气化铁路牵引供变电技术

改进：
单母线分段 加装旁路母线
发 电 厂 电 气 部 分
— 第 四 章
一、单母线接线（续）
• 单母线分段接线
• （1）分段断路器闭合运行： 两个电源分别接在两段母线上； 两段母线上的负荷应均匀分配。 可靠性比较好，但线路故障时 短路电流较大。 • （2）分段断路器断开运行： 每个电源只向接至本段母线上 的引出线供电，可以限制短路 电流，两段母线上的电压可不 相同 。 • 可在分段断路器处装设备自 投装臵，重要用户可以从两段 母线引接采用双回路供电。
发 电 厂 电 气 部 分
— 第 四 章
一、单母线接线（续）
• 2.优缺点分析 • 优点：供电可靠性较高 • （1）当母线发生故障时，仅故障母线段停止工作，另 一段母线仍继续工作。 • （2）两段母线可看成是两个独立的电源，提高了供电 可靠性，可对重要用户供电。 • 缺点：停电范围仍较大 • （1）当一段母线故障或检修时，该段母线上的所有支 路必须断开，停电范围较大。 • （2）任一支路的断路器检修时，该支路必须停电。 • 3.适用范围 • （1）6～10k：出线回路数为6回及以上； • （2）35～63kV：出线回路数为4～8回； • （3）110～220kV：出线回路数为3～4回。
第一节 对电气主接线的基本要求
由发电机、变压器、断路器等一次设备按其功能要求， 通过连接线连接而成的用于表示电能的生产、汇集和分 配的电路，通常也称一次接线或电气主系统。
一、可靠性
电力系统中，按负荷重要性的不同将负荷分为三类： ① Ⅰ类负荷：即使短时停电也将造成人身伤亡和重大 设备损坏的最重要负荷； ② Ⅱ类负荷：停电将造成减产，使用户蒙受较大的经 济损失的负荷； ③ Ⅲ类负荷： Ⅰ类、 Ⅱ类负荷以外的其它负荷。 可靠性评价可定性分析，也可定量计算。主要衡量设 备事故时或检修时对用户供电的影响程度。 不同类型的发电厂、变电所有不同的可靠性指标要求。

电⼒⼯程简答题1、电压调整的措施有_改变发电机端电压_、_改变变压器变⽐_、_改变电⽹⽆功分布、_降低输电线电抗等。

(4分)2、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。

（5分）3、列举四种⽆汇流母线的电⽓设备连接⽅式：单元接线、外桥接线、内桥接线、⾓形接线。

(4分)4、⾼压断路器选择及检验的内容包括型式选择、额定电压选择、额定电流选择、开断电流校验、热稳定校验、动稳定校验。

(6分)5、三绕组变压器分接头分别是装于_⾼、_中_压侧。

（2分）6、对继电保护装置的基本要求是_选择性_、_速动性、_灵敏性、_可靠性_。

（4分）7、电流的I、II、III段保护分别是_⽆时限电流速断保护、带时限电流速断保护、定时限过电流保护。

(3分)1、衡量电能质量的主要指标有电压、频率、波形、电压波动与闪变、三相不平衡度。

（5分）2、列举五种有汇流母线的电⽓设备连接⽅式：单母线、单母线分段、双母线、_双母线分段、_⼀台半断路器接线。

(5分)3、⽆功补偿的措施有利⽤同步发电机进⾏补偿、利⽤调相机进⾏补偿、利⽤电容器进⾏补偿和利⽤静⽌补偿器进⾏补偿等。

(8分)4、双绕组变压器分接头装于_中_压侧。

（2分）6、对继电保护装置的基本要求是选择性_、_速动性、_灵敏性、_可靠性_。

（4分）7、列举四种短路的类型三相短路、两相短路、单相接地短路、两相接地短路。

(4分)1、中枢点调压可以采⽤、、三种⽅式。

（逆调压、顺调压、常调压）2、⽔电站是将转变成的⼯⼚，能量转换的基本过程是（⽔能、电能、⽔能→机械能→电能）3、短路故障主要有、、、四种类型。

（单相接地短路、两相短路、三相短路、两相短路接地/两相接地短路）4、⼯⼚中，常⽤的防雷装置有、、三种。

（避雷针、避雷线、阀型避雷器）5、凡从⾃然界可直接取得⽽不改变其基本形态的能源称为。

（⼀次能源）6、锅炉是⽕电⼚的主要热⼒设备之⼀，主要包括和两⼤部分。

（锅炉本体、辅助设备）7、风⼒发电的运⾏⽅式有、两种。

1、（单选）对线路送电的操作顺序是依次合上（B）。

A．线路侧隔离开关、断路器、母线侧隔离开关B．母线侧隔离开关、线路侧隔离开关、断路器C．断路器、线路侧隔离开关、母线侧隔离开关D．断路器、母线侧隔离开关、线路侧隔离开关2、（多选）在下列接线中，检修母线隔离开关可以确保其他回路不停电的是（ABCD）。

A．单母线分段带旁路接线B．双母线接线C．3/2接线D．双母线带旁路母线接线3、（单选）在双母线带旁路母线接线中且母联断路器兼作旁路断路器时，正常运行情况下母联断路器起到（A）的作用。

A．联系主母线和旁路母线B．联系两组主母线C．代替出线断路器D．代替进线断路器4、（多选）在下列接线中，任一台断路器检修时不会造成任一回路停电的是（CD ）。

A．双母线接线B．双母线带旁路母线接线C．一台半断路器接线D．角形接线5、（单选）评价电气主接线的经济性能，就是评价电气主接线的（ C ）。

A．建设投资B．维修费用C．建设投资和运行费用D．建设投资和维修费6、（多选）无汇流母线的主接线基本形式包括（BCD）。

A．一台半断路器接线B．单元接线C．角形接线D．桥形接线7、（多选）一台半断路器接线的一个完整串一般应包括（ ABC ）。

A．两回进出线B．三台断路器C．两组母线D．八组隔离开关8、（多选）关于旁路母线和旁路断路器，下列描述（ ABCD ）是正确的。

A．分段断路器可兼作旁路断路器B．母联断路器可兼作旁路断路器C．正常运行时旁路母线不带电D．检修出线断路器时旁路断路器可以代替其工作9、（多选）限制短路电流的措施包括（ABCD ）A．尽量采用单元接线形式B．采用适当的运行方式C．加装限流电抗器D．采用低压绕组分裂变压器10、（多选）根据需要，限流电抗器可安装在（ BD）回路中。

A．厂用分支线B．电缆出线 C．变压器低压侧 D．母线分段二、判断题（以下叙述，正确的打T，错误的打F）1、合适的电气主接线，一定要在各方面达到性能最佳。
