检定透射式烟度计操作规程讲课稿

JJG976-2010《透射式烟度计》检定规程解读技术培{J技术篇JJG976----?2OlO《透射式烟度计》检定规程解读一,修订的背景由于汽车工业的飞速发展.对汽车尾气排放的检测要求也越来越高因此,国家修订发布了GB3874—1999《压燃式发动机和装用压燃式发动机的车辆排气可见污染物限值及测试方法》.JJG967—2002(透射式烟度计》检定规程(以下简称"旧规程")颁布实施至今已有8年,在此背景下.旧规程明显已与我国汽车及相关工业的发展状况以及污染控制的实际.特别是根据发动机排放检测标准的重新修(制)订后的要求不相适应了.为了适应新形势的需求.旧规程的修订迫在眉睫2007年年底.由中国计量协会机动车计量检测技术工作委员会着手组织修订《透射式烟度计》检定规程.在起草小组的共同努力下,JJG976—2010《透射式烟度计》检定规程(以下简称"新规程")通过审定.经国家质检总局批准.该规程于2010年1月1El正式发布.2010年7月1日实施二,主要修订内容及说明1.概述中增加了烟度计原理图.并明确显示两种计量参数和结构组成.使概述更全面,完善.2.修改了名词术语:对透射比作出解释,便于理解.3.增加了名词术语:标准光通道有效长度的吸收比.仪器在使用中的,即是指在标准光通道有效长度条件下的吸收比.实际使用状况一致4.增加了附录A一不同波长间隔人眼视觉函数南于"标准中性滤光片"不可能做到完全"中性".所以根据"不同波长间隔人眼视觉函数".便于数据处理5.将旧规程中检定烟度计测量电路响应时问用的标准器通用计数器改为数字式时间间隔测量仪.并增加附录B一数字式时间间隔测量仪【工作原理,功能及主要要求】,更具操作性.6.将旧规程中的5片标准中性滤光片改为3片.采纳了国际标准ISO11614中的方法.既保证了烟度计的线性口戴映云要求.又不会浪费资源,更加科学,合理.7.将旧规程中检定烟度计转速示值误差的标准器,由转速表改为柴油发动机转速表检定装置.用转速表无法实现烟度计转速示值误差检定.而采用柴油发动机转速表检定装置检定.经试验验证方法简单可行,读数准确可靠8.增加了示值重复性要求.取消烟度计的稳定性要求对于动态测量仪器透射式烟度计来说.示值重复性是很重要的技术参数.而旧规程中的稳定性检定方法可操作性差9.对旧规程中的烟度计测量电路的响应时间,转速示值误差,烟度计显示的被测烟气温度值等计量性能的检定方法作出修改,更加完善,合理,更具有可操作性10.检定烟度计示值误差测量结果的不确定度评定,使之评定合理,科学,计算准确.三,检定规程中的主要内容解读下文将引用新规程的具体条文.并对其进行解读."1范围"解读:本规程适用于型式评价中的主要计量性能的试验"3术语和计量单位"解读:透射比r是从光源发出的光通过充满烟气的暗通道,其透射的光通量与入射光通量之比.则有:吸收比J7,7+透射比r:1"3.6标准光通道有效长度的吸收比"解读:检定时.通常在仪器的标定界面读取吸收比Ⅳ,但是仪器在测试状态下的实际值为有效长度下的.可通过公式(4)换算得到."5计量性能要求5.1.5零点漂移"解读:根据烟度计实际测量情况,观察烟度Jt30min:里墨璺111技术篇技术培iJ的漂移,已经能够满足使用要求.具体操作方法:烟度计示值稳定后再次调节零位.并读取示值每隔10min观察烟度计示值,连续3次.30min内,4次示值间的最大差值即为检定值"6通用技术要求"解读:一是对透射式烟度计的响应时间进行检定时.应将带时间问隔触发装置的数字式时间间隔测量仪接人被检烟度计数字通信输出接口:二是透射式烟度计大部分情况下是与检测系统联网使用的因此.透射式烟度计输出接KI应配置数字通信输出接口和通信协议. 以便数字传输真实,有效"7.1检定条件7.1.1.1b)透射比值按可见光(400～760)nm范围中实测透射比值加权计算(见附录A)"解读:在JJF1032—2005((光学辐射计量名词及定义》中:可见辐射的光谱范围没有一个明确的界限.因为它既与到达视网膜的辐射功率有关.也与观察者的响应度有关在一般情况下.可见辐射的下限取在(360--400)nm之间,而上限取在(760～830)nm之间.波长为A与A的两束辐射,在特定光度条件下产生相等光感觉时,该两束辐射通量之比,选择A使其比值的最大值等于1.符号(A)(用于明视觉).除非另有说明.所用明视觉光谱光效率值是国际照明委员会(CIE) 在1924年公布的国际协议值.由它确定(A)函数或曲线它实际上就是设引起相同视觉的波长和波长为555nm的辐射通量分别为和,则视觉函数为V(A)=/,v(a)是个无量纲的物理量.它的物理意义是v(a)反映人眼对各种不同波长光的视觉灵敏度将555nm所对应的黄绿光波长的光谱光视效率值定为1.为最大值: 红光和紫光的光谱光视效率值最小:红外和紫外光的光谱光视效率值为0在(400～470)FII11及(650～760)nm范围中的人眼明视觉函数均小于0.1.而在(470～650)nm范围中的人眼明视觉函数均超过0.1因此.在新规程中.中性滤光片的标准透射比值按(470～650)nin范围中的透射比值.乘以人眼明视觉函数加权计算所得"7.3检定方法7.3.2.5重复性"解读:新增加的重复性检定结果采用贝塞尔公式计算,因为用贝塞尔公式计算时使用了全部n个测量结果, 而极差法只使用了一个极大值和一个极小值.其余数据均被弃之不用.在此.用贝塞尔公式得到的实验标准差112生里里璺!:比极差法更为可靠"7.3.3.2光吸收系数示值不一致性"解读:从光吸收系数的计算公式中可见.光吸收系数与"光通道有效长度"直接相关并成"反比"因此.为了使各种透射式烟度计在测量中可以"相比".国际标准ISO11614:1999(E)((往复压燃式内燃机一测量不透光度和测定排气光吸收系数的仪器》规定将最早生产的英国海德里奇透射式烟度计的光通道有效长度"0.430m"规定为"标准光通道有效长度",,因此,由吸收PiN和光吸收系数K的测量值.通过公式(7)计算得出光吸收系数示值不一致性"7.3.4测量电路响应时间"解读:测量电路响应时间可用两种方法检定一是采用带时间间隔触发装置的数字式时间间隔测量仪作为标准检定.在瞬间插入不透光遮光片使光接收器全被遮住时.测量被检烟度计的吸收比输出从10% 满量程~U90%满量程时的时间另一种方法是利用生产厂家给出烟度计的通信协议.用编制的对瞬间插入不透光遮光片使光接收器全被遮住时.测量被检烟度计的吸收比输出从10%满量程到90%满量程的时间采集软件进行检定"7-3.7转速示值误差"解读:柴油发动机转速表的工作原理:柴油发动机是在经过进气,压缩后.在压缩即将终了时高压喷射柴油(10MPa以上).故在高压喷油管上产生一定的压力和振动将转速传感器夹在高压喷油管上.感应每次高压喷射柴油(10MPa以上)时的压力和振动(产生一个稳定频率的振动信号).从而实现柴油发动机转速示值误差测量解决了旧规程的方法无法操作的问题"附录不确定度评定E.3.1.2被检烟度计Ⅳ示值估计值(数显量化误差)的标准不确定度评定EI3.2标准透射比值r估计值的标准不确定度评定"解读:不确定度有效位数保留2位.将旧规程的B.3.2被检烟度计Ⅳ示值估计值(数显量化误差)的标准不确定度评定结果,由0.029%修改为0.03%新规程中对透射比值估计值的标准不确定度评定重新作了评定.使得扩展不确定度的评定得到了进一步的完善注:作者为JJG976—2010的主要起草人.作者单位【江西省计量测试研究院】国。

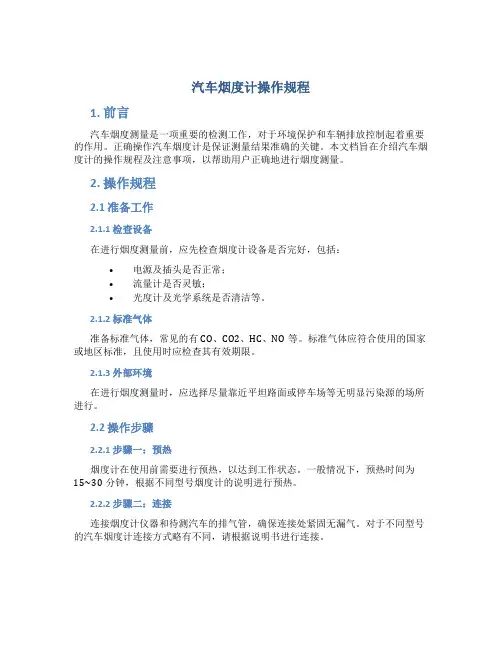

汽车烟度计操作规程1. 前言汽车烟度测量是一项重要的检测工作，对于环境保护和车辆排放控制起着重要的作用。

正确操作汽车烟度计是保证测量结果准确的关键。

本文档旨在介绍汽车烟度计的操作规程及注意事项，以帮助用户正确地进行烟度测量。

2. 操作规程2.1 准备工作2.1.1 检查设备在进行烟度测量前，应先检查烟度计设备是否完好，包括：•电源及插头是否正常；•流量计是否灵敏；•光度计及光学系统是否清洁等。

2.1.2 标准气体准备标准气体，常见的有CO、CO2、HC、NO等。

标准气体应符合使用的国家或地区标准，且使用时应检查其有效期限。

2.1.3 外部环境在进行烟度测量时，应选择尽量靠近平坦路面或停车场等无明显污染源的场所进行。

2.2 操作步骤2.2.1 步骤一：预热烟度计在使用前需要进行预热，以达到工作状态。

一般情况下，预热时间为15~30分钟，根据不同型号烟度计的说明进行预热。

2.2.2 步骤二：连接连接烟度计仪器和待测汽车的排气管，确保连接处紧固无漏气。

对于不同型号的汽车烟度计连接方式略有不同，请根据说明书进行连接。

2.2.3 步骤三：调零将烟度计的流量计、光度计及其他系统设置成零点状态。

一般情况下，需要对烟度计进行自动或手动调零，具体步骤请参见说明书。

使用烟度计前，必须进行自动或手动调零，并在使用过程中每次测量前再次进行调零，以保证测量结果的准确性。

2.2.4 步骤四：加速启动待测汽车，加速到指定转速。

不同的国家或地区，其加速的规定转速不同。

一般情况下，国家或地区的标准值为2500-3000转/分钟。

2.2.5 步骤五：测量将烟度计调至待测排放成份的工作模式，开始测量。

测量时需要注意，必须按国家或地区标准进行，具体数值请查阅标准。

2.2.6 步骤六：记录和评估完成测量后，将数据记录下来，进行系统评估。

3. 注意事项1.使用汽车烟度计前，必须检查其性能是否正常，各部分是否连接牢固；2.在测量过程中必须严格按照标准要求进行操作；3.烟度计应存放在干燥、温度适宜的位置，防止受潮、受热或受损；4.烟度计在使用前需要进行预热，确保烟度计能从启动后一段时间内维持恒定的输出数据；5.烟度计需要进行日常维护和周期性校准，保证测量结果的准确性；6.不正常情况下不能强行使用烟度计；7.烟度计在测量时需要连通良好、排气管没有泄漏的车辆使用。

排气分析仪或烟度计操作规程范文操作规程：排气分析仪或烟度计第一章总则第一条为了正确、安全地使用排气分析仪或烟度计，保障测试的准确性和可靠性，本操作规程制定。

第二条排气分析仪或烟度计是用于检测机动车排气成分的设备，主要用于减排监测和环境保护工作。

第三条原则上，排气分析仪或烟度计应由专业技术人员来操作，必要时需要经过培训和考核。

第四条操作人员应具备相关的技术知识和实际操作经验，严格按照本规程进行操作，确保测试结果的准确性。

第二章操作前准备第五条在进行排气分析仪或烟度计测试之前，应对设备进行检查和校准。

检查主要包括设备的外观、电源、通气系统等是否正常和完好。

第六条检查设备的传感器和探头是否正确连接，并正确安装在测试车辆的排气管或烟筒上。

第七条校准设备前，应确认环境温度和湿度是否符合要求，根据环境参数调整设备。

第八条对于液体检测设备，应检查液位是否正常，并及时更换试剂。

第九条操作人员应佩戴好相应的防护装备，包括防护眼镜、防护口罩、防护手套等。

第三章操作流程第十条开机操作，按照设备使用手册的要求进行开机，确保设备处于正常工作状态。

第十一条对于液体检测设备，根据设备的标定曲线，对仪器进行校准，确保测试结果的准确性。

第十二条进行设备的预热操作，根据设备手册的要求进行预热时间的控制，一般不少于10分钟。

第十三条当设备处于稳定状态后，将传感器或探头插入被检测车辆的排气管或烟筒中，确保连接牢固。

第十四条按下测试按钮，开始测试，测试时间一般不少于30秒。

第十五条测量完成后，注意观察测试结果是否稳定，记录测试数据。

第四章操作注意事项第十六条在操作排气分析仪或烟度计时，不得随意拔插传感器或探头，以免损坏设备或导致测试结果不准确。

第十七条在使用排气分析仪或烟度计时，应保持测试车辆停放在平坦、通风的地方，确保测试环境的稳定性。

第十八条操作过程中应遵守相关安全规范，注意电源和气源的安全使用，防止意外事故的发生。

第十九条在进行高温排气分析时，应注意设备的温度限制，以免对设备造成损坏。

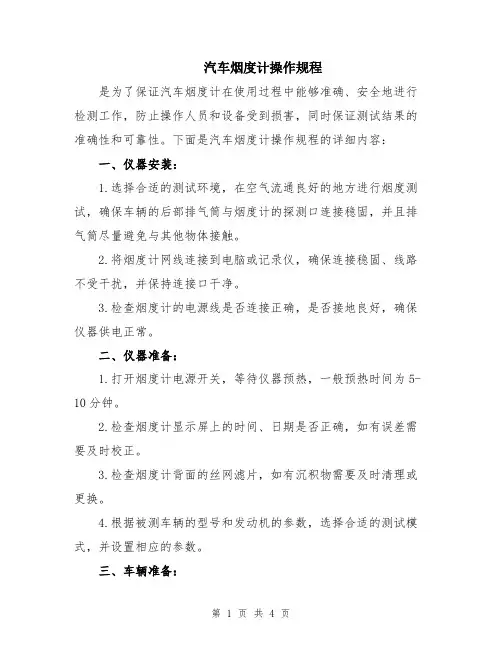

排气分析仪或烟度计操作规程范本第一章总则第一条为了规范排气分析仪或烟度计的操作，确保操作人员的安全和测试数据的准确性，制定本操作规程。

第二条本操作规程适用于所有使用排气分析仪或烟度计进行尾气排放测试的操作人员。

第三条排气分析仪或烟度计的使用必须符合国家相关法规和标准要求。

第四条操作人员必须严格遵守本操作规程，并且对测试操作过程中出现的问题及时上报。

第五条排气分析仪或烟度计的操作应由经过培训及合格考核的人员进行。

第二章检查准备工作第六条在进行排气分析仪或烟度计测试之前，操作人员应检查设备的运行情况，保证仪器的正常工作。

第七条检查内容包括但不限于仪器电源、连接线路、传感器、滤芯等。

第八条若发现仪器有损坏或异常情况，操作人员应及时报告维修或更换。

第章仪器的启动与预热第九条排气分析仪或烟度计启动前，操作人员应按照使用手册要求对仪器进行预热。

第十条预热时间应根据仪器类型和实际情况确定，一般不少于10分钟。

第十一条在预热期间，操作人员应注意观察仪器是否存在异常情况，如发现异常应及时处理。

第四章校准与调零第十二条在进行尾气排放测试前，操作人员应对排气分析仪或烟度计进行校准与调零。

第十三条校准前，操作人员应确认校准气体的有效期，并选择合适的检定气体。

第十四条操作人员应按照仪器操作手册要求进行校准，确保校准数据的准确性。

第十五条校准的间隔时间和频次应根据仪器使用情况和相关法规要求进行决定。

第五章测试操作第十六条在进行尾气排放测试时，操作人员应根据相关法规和标准要求选择合适的测试模式。

第十七条操作人员应按照仪器操作手册要求连接好所有的传感器、线路与排气管。

第十八条操作人员应确保车辆处于稳定运行状态，并按照测试要求进行测量。

第十九条在测试过程中，操作人员应注意观察仪器的显示情况，并根据需要调整仪器参数。

第六章测试数据记录与报告第二十条在测试过程结束后，操作人员应及时记录测试数据，并生成测试报告。

第二十一条测试报告应包括但不限于车辆信息、测试日期、测试结果等内容。

汽车烟度计操作规程一、前言汽车烟度计是一种用于测量汽车尾气排放的仪器，其准确性和正确操作对于环境保护和汽车排放标准的监测具有重要意义。

为了确保烟度计的准确性和可靠性，制定本操作规程。

二、设备准备1. 确保汽车烟度计处于正常工作状态，如有异常需要进行维护和维修。

2. 确保烟度计的测量装置和传感器完好无损。

3. 确保烟度计具备相关标准的校准和检定证书，如有过期需要进行重新校准和检定。

4. 检查烟度计的供电和电源适配器是否正常，确保能够正常连接供电。

三、测量前操作1. 把汽车烟度计与待测车辆连接，确保连接端口未松动。

2. 打开烟度计电源开关，等待烟度计系统启动。

3. 在烟度计上选择正确的测量模式，如柴油车模式或汽油车模式。

4. 设置烟度计的相关参数，如测量范围和时间，以适应不同的车辆和测量要求。

5. 进行零点调校，确保测量数据的准确性。

四、测量操作1. 将测量探头插入汽车尾气排放管，确保探头与排气管充分接触，并且插入深度正确。

2. 等待烟度计显示烟度值稳定后，记录测量结果，并进行后续处理。

3. 如果需要多次测量，应当在每次测量之前等待烟度计恢复到稳定状态。

4. 如果待测车辆在怠速状态下进行测量，应当保持恒定的怠速转速，以确保测量数据的准确性。

5. 如果需要进行动力测量，在测量过程中应当保持稳定的行驶速度和负荷条件，以确保测量数据的准确性。

五、测量后操作1. 将测量探头从汽车尾气排放管中取出，清理测量探头，并确保不会引起伤害。

2. 关闭烟度计电源开关，断开与待测车辆的连接。

3. 对测量数据进行记录和保存，以备后续分析和报告。

4. 清理烟度计的外部表面，保持其清洁和整洁。

六、异常处理1. 如果烟度计显示异常数值或出现错误提示，应当立即停止测量，并检查烟度计的连接和操作是否正确。

2. 如果检查发现烟度计的连接和操作没有问题，应当查找可能的故障原因，并进行排除。

3. 如果无法解决故障，应当停止使用烟度计，并及时联系厂家或维修人员进行维修。

976-2024透射式烟度计检定规程1.透射式烟度计检定规程是指对透射式烟度计进行检定的程序和要求。

The transmission smoke meter calibration procedure refers to the procedure and requirements for calibrating transmission smoke meters.2.透射式烟度计是一种用于测量柴油机废气排放浓度的仪器。

The transmission smoke meter is an instrument used to measure the concentration of diesel engine exhaust emissions.3.检定规程旨在确保透射式烟度计的准确性和可靠性。

The calibration procedure aims to ensure the accuracy and reliability of the transmission smoke meter.4.检定规程包括校准、维护、记录等内容。

The calibration procedure includes calibration, maintenance, and record-keeping.5.透射式烟度计检定应由具有相应资质和设备的检定机构进行。

The calibration of transmission smoke meter should be carried out by a calibration institution with the corresponding qualification and equipment.6.在进行检定前，应检查透射式烟度计的外观和功能是否正常。

Before calibration, the appearance and function of the transmission smoke meter should be checked for normality.7.应使用标准气体对透射式烟度计进行校准。

烟度计使用说明书1. 简介烟度计是一种用于测量汽车尾气排放的设备。

它通过分析尾气中颗粒物的浓度来评估车辆的排放情况。

本使用说明书介绍了烟度计的使用方法、操作步骤和注意事项，以确保准确测量和有效监测车辆的排放水平。

2. 设备组成烟度计主要由下列部件组成：2.1 光学系统烟度计的核心部分是光学系统，它由一束激光和一组接收器组成。

激光发射器将激光引导至排气管末端，接收器则分析激光的散射情况来计算颗粒物的浓度。

2.2 显示屏烟度计的显示屏用于展示测量结果和相关信息。

操作人员可以通过显示屏来了解车辆的排放情况。

2.3 操作按钮烟度计上设有一些操作按钮，用于选择测量模式、调整参数和查看历史记录等功能。

3. 使用方法为了准确测量车辆的尾气排放，以下是使用烟度计的步骤和注意事项：3.1 准备工作在使用烟度计之前，确保设备处于正常工作状态。

检查设备的电源和连接线是否正常，确保光学系统无损坏和污染。

3.2 尾气采样将烟度计的光学探头插入车辆的排气管中。

确保探头与排气管充分接触，确保尾气能够准确进入烟度计。

3.3 开始测量按下启动按钮，烟度计将开始测量尾气中的颗粒物浓度。

操作人员可以通过显示屏实时监测测量结果。

3.4 测量结果分析烟度计将显示尾气中颗粒物的浓度值。

操作人员可以根据设备的规格和法律要求，评估车辆的排放情况。

根据需要，可以记录测量结果以备将来参考。

4. 注意事项为了确保准确测量和使用烟度计的顺利进行，请注意以下事项：4.1 设备保养定期清洁和维护烟度计的光学系统，以确保测量的准确性。

另外，定期校准烟度计，确保其始终保持准确的工作状态。

4.2 安全要求使用烟度计时，保持良好的通风环境，避免尾气吸入人体。

同时，确保设备的电源安全，避免电源故障引起的意外情况。

4.3 法规要求在使用烟度计时，了解并遵守相关的法律法规要求。

不同地区可能对车辆的排放标准有不同要求，操作人员需要根据当地法规进行评估和判断。

5. 结论烟度计是一种有效监测车辆尾气排放的设备。

排气分析仪或烟度计操作规程一、概述排气分析仪或烟度计是用于测量内燃机排气排放的仪器。

准确操作排气分析仪或烟度计可以有效监测和控制排气排放，保护环境。

本操作规程旨在指导操作人员正确、安全地使用排气分析仪或烟度计。

二、安全要求1. 操作人员必须具备相应的技术知识和操作许可证。

2. 必须在安全、通风良好的环境下进行操作。

3. 确保仪器底座平稳、接地良好。

4. 在操作之前，确认仪器的电源线处于断开状态，以避免电击危险。

5. 确保仪器的外壳和传感器清洁，避免灰尘或污物影响测量结果。

三、操作步骤1. 准备工作（1）检查和校准：按照排气分析仪或烟度计的使用说明书进行检查和校准，确保仪器的准确性和可靠性。

（2）连接传感器：根据仪器使用说明书，正确连接传感器到仪器上，并确保连接牢固。

（3）供电：将仪器的电源线接通，然后按下电源开关，等待仪器启动。

（4）预热：根据仪器使用说明书，等待仪器预热完成。

2. 设置参数根据需要，设置仪器的相关参数，如测试范围、单位、采样率等。

确保参数的正确性和合理性。

3. 进行测量（1）样品采集：将排气分析仪或烟度计的探头插入待测排气管道中，确保插入深度合适，并紧密固定。

（2）开始测量：按下仪器上的测量按钮或启动键开始测量。

根据仪器显示屏上的测量结果，等待一段时间，确保结果稳定。

（3）记录结果：将测量结果记录在相应的记录表格或文件中，确保结果的准确性和可追溯性。

（4）处理样品：在测量结束后，及时将样品采集器进行清洗和保养，以防止积垢或气管阻塞。

4. 关闭仪器测量结束后，按下仪器上的关闭键或断开电源线，将仪器停止并断电，然后进行仪器的维护和保养。

五、故障处理1. 测量结果异常：如果测量结果异常，首先检查是否操作错误或仪器参数设置错误。

如果确认操作正确，可以检查传感器的连接是否松动或损坏，或者需要进行保养和维修。

必要时，可以随时联系厂商的售后服务部门查找解决方案。

2. 仪器故障：如发现仪器本身故障或安全隐患，应立即停止使用，并联系厂商的售后服务部门进行维修和处理。

检定透射式烟度计操作规程受控文件编号：PZH-QTD-3D057-2013检定透射式烟度计操作规程检定依据: JJG976-2010《透射式烟度计》检定规程。

开展检定所使用的标准器:透射式烟度计检定装置。

一、检定前的准备1、确认透射式烟度计检定装置的检定证书是否在有效期内，如果标准器过期，必须停止检定工作，待完善相关条件后方能开展检定工作。

2、确认环境条件是否满足JJG976-2010《透射式烟度计》检定规程的要求。

二、主要检定项目三检定/校准项目与检定/校准方法1.外观检查1.1仪器应具有下列标识：名称、型号、制造厂名(或公司名)、出厂编号，并附使用说明书。

1.2仪器主机、接口等完好(符合出厂说明书要求)，各部件连接正确，各插件紧密配合，接触良好，仪器启动后无异常噪声。

1.3仪器的按键开关、各调节旋纽均能正常工作，无松动现象，指示灯显示正常。

1.4仪器应标明使用电压和频率等。

2.2 吸收比N2.1示值范围及分辨力根据仪器说明书规定，调节吸收比N零位。

插入不透光遮光片使光接收器全部遮住时，观察烟度计的示值范围及分辨力是否满足要求2.3 零点漂移烟度计示值稳定后再次调节零位，并读取示值。

每隔10min 观察烟度计示值，连续3次。

30min 内，四次示值间的最大差值即为检定值。

2.4 示值误差用三片标准中性滤光片，依次插入烟度计的规定位置，分别读取相应的吸收比N 示值。
