认识数控机床电气装调与维修常用工具与仪器

激光干涉仪可对机床、三测机及各种定位装置进行高精度的(位置和几何)精度校正，可完成各项参数的测量，如线形位置精度、重复定位精度、角度、直线度、垂直度、平行度及平面度等。

一、常用的数控机床维修工具1.拆卸及装配工具(1)单头钩形扳手：分为固定式和调节式，可用于扳动在圆周方向上开有直槽或孔的圆螺母。

(2)端面带槽或孔的圆螺母扳手：可分为套筒式扳手和双销叉形扳手。

(3)弹性挡圈装拆用钳子：分为轴用弹性挡圈装拆用钳子和孔用弹性挡圈装拆用钳子。

(4)弹性手锤：可分为木锤和铜锤。

(5)拉带锥度平键工具：可分为冲击式拉锥度平键工具和抵拉式拉锥度平键工具。

(6)拉带内螺纹的小轴、圆锥销工具(俗称拨销器)。

(7)拉卸工具：拆装在轴上的滚动轴承、皮带轮式联轴器等零件时，常用拉卸工具，拉卸工具常分为螺杆式及液压式两类，螺杆式拉卸工具分两爪、三爪和铰链式。

(8)拉开口销扳手和销子冲头。

2.常用的机械维修工具(1)尺：分为平尺、刀口尺和90°角尺。

(2)垫铁：面为90°的垫铁、角度面为55°的垫铁和水平仪垫铁。

(3)检验棒：有带标准锥柄检验棒、圆柱检验棒和专用检验棒。

(4)杠杆千分尺：当零件的几何形状精度要求较高时，使用杠杆千分尺可满足其测量要求，其测量精度可达0．001mm。

(5)万能角度尺：用来测量工件内外角度的量具，按其游标读数值可分为2′和5′两种，按其尺身的形状可分为圆形和扇形两种。

二、常用的数控机床维修仪表1．百分表百分表用于测量零件相互之间的平行度、轴线与导轨的平行度、导轨的直线度、工作台台面平面度以及主轴的端面圆跳动、径向圆跳动和轴向窜动。

读数方法百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

2．杠杆百分表杠杆百分表又被称为杠杆表或靠表，是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性，并可用比较法测量长度。

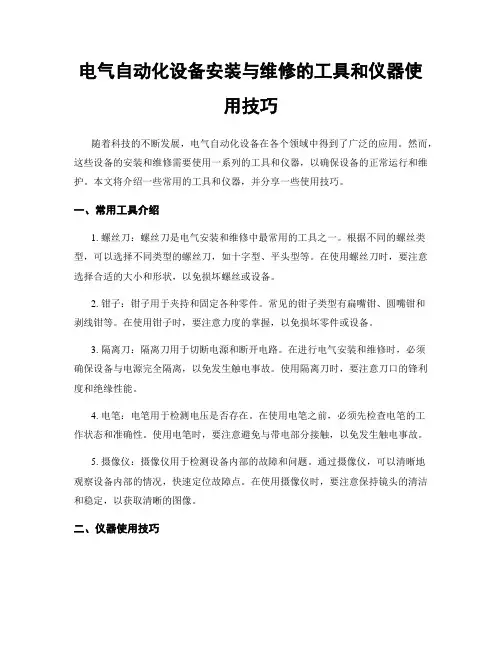

电气自动化设备安装与维修的工具和仪器使用技巧随着科技的不断发展，电气自动化设备在各个领域中得到了广泛的应用。

然而，这些设备的安装和维修需要使用一系列的工具和仪器，以确保设备的正常运行和维护。

本文将介绍一些常用的工具和仪器，并分享一些使用技巧。

一、常用工具介绍1. 螺丝刀：螺丝刀是电气安装和维修中最常用的工具之一。

根据不同的螺丝类型，可以选择不同类型的螺丝刀，如十字型、平头型等。

在使用螺丝刀时，要注意选择合适的大小和形状，以免损坏螺丝或设备。

2. 钳子：钳子用于夹持和固定各种零件。

常见的钳子类型有扁嘴钳、圆嘴钳和剥线钳等。

在使用钳子时，要注意力度的掌握，以免损坏零件或设备。

3. 隔离刀：隔离刀用于切断电源和断开电路。

在进行电气安装和维修时，必须确保设备与电源完全隔离，以免发生触电事故。

使用隔离刀时，要注意刀口的锋利度和绝缘性能。

4. 电笔：电笔用于检测电压是否存在。

在使用电笔之前，必须先检查电笔的工作状态和准确性。

使用电笔时，要注意避免与带电部分接触，以免发生触电事故。

5. 摄像仪：摄像仪用于检测设备内部的故障和问题。

通过摄像仪，可以清晰地观察设备内部的情况，快速定位故障点。

在使用摄像仪时，要注意保持镜头的清洁和稳定，以获取清晰的图像。

二、仪器使用技巧1. 多用途电表：多用途电表是电气安装和维修中必备的仪器之一。

在使用多用途电表之前，必须先了解设备的电压、电流和电阻等参数范围，选择合适的测量档位。

在使用过程中，要注意正确连接电路，并保持仪器的稳定和准确。

2. 电压表：电压表用于测量电路中的电压值。

在使用电压表之前，必须先确认电路的电压范围，并选择合适的测量档位。

在连接电路时，要注意正确连接电压表的正负极，并保持仪器的稳定和准确。

3. 电流表：电流表用于测量电路中的电流值。

在使用电流表之前，必须先确认电路的电流范围，并选择合适的测量档位。

在连接电路时，要注意正确连接电流表的正负极，并保持仪器的稳定和准确。

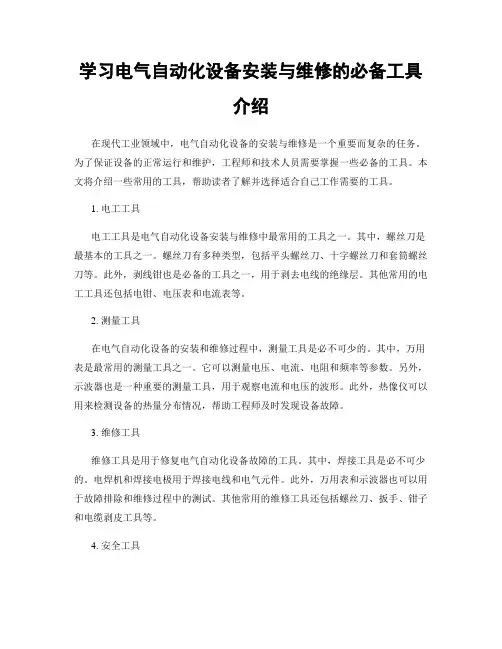

学习电气自动化设备安装与维修的必备工具介绍在现代工业领域中，电气自动化设备的安装与维修是一个重要而复杂的任务。

为了保证设备的正常运行和维护，工程师和技术人员需要掌握一些必备的工具。

本文将介绍一些常用的工具，帮助读者了解并选择适合自己工作需要的工具。

1. 电工工具电工工具是电气自动化设备安装与维修中最常用的工具之一。

其中，螺丝刀是最基本的工具之一。

螺丝刀有多种类型，包括平头螺丝刀、十字螺丝刀和套筒螺丝刀等。

此外，剥线钳也是必备的工具之一，用于剥去电线的绝缘层。

其他常用的电工工具还包括电钳、电压表和电流表等。

2. 测量工具在电气自动化设备的安装和维修过程中，测量工具是必不可少的。

其中，万用表是最常用的测量工具之一。

它可以测量电压、电流、电阻和频率等参数。

另外，示波器也是一种重要的测量工具，用于观察电流和电压的波形。

此外，热像仪可以用来检测设备的热量分布情况，帮助工程师及时发现设备故障。

3. 维修工具维修工具是用于修复电气自动化设备故障的工具。

其中，焊接工具是必不可少的。

电焊机和焊接电极用于焊接电线和电气元件。

此外，万用表和示波器也可以用于故障排除和维修过程中的测试。

其他常用的维修工具还包括螺丝刀、扳手、钳子和电缆剥皮工具等。

4. 安全工具在电气自动化设备的安装和维修过程中，安全工具是非常重要的。

其中，绝缘手套和绝缘靴是必备的安全工具，用于防止电击。

此外，安全眼镜和耳塞也是必要的，用于保护眼睛和耳朵免受工作环境中的危险物质和噪音的伤害。

其他常用的安全工具还包括安全帽、防护服和呼吸器等。

5. 编程工具在电气自动化设备的安装和维修过程中，编程工具是必不可少的。

例如，PLC 编程软件和HMI编程软件可以用于编写和调试设备的程序。

此外，计算机和编程电缆也是必要的工具，用于将程序下载到设备中进行测试和调试。

总结起来，学习电气自动化设备安装与维修需要掌握一系列必备工具。

电工工具、测量工具、维修工具、安全工具和编程工具等都是不可或缺的。

1装调修教学车床介绍本设备为大连机床集团有限责任公司数控车床综合实训装置是根据 《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标 准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人 才”培训规划的教学要求，结合生产实际和职业岗位的技术要求，按照职业 学校的教学和实训要求研制的产品。

ZTXC15数控车床及教学试验台将全功能数控车床与教学试验台有机结 合，具备实用与教学的双重功能。

采用结构化、模块化设计，由数控系统 综合实验台+数控车床组成。

既可做为装、修、调设备使用，又可作为通用 标准数控车床使用。

其机床精度完全符合国家标准，电气控制和操作完全 符合标准机床的要求。

2装调修教学车床介绍3装调修教学车床介绍„ 教学机床可以配上防护成为标准加工设备4装调修教学车床介绍一、主要结构特点1、高刚性的结构设计：机床床身采用铸造成形，具备较大的承载截面，有良 好的刚性和吸震性，可保证高精度切削加工。

2、高效率、低噪音设计：机床主传动系统采用主轴伺服电机，配合高效率并 联V型皮带直接传动主轴。

避免了齿轮箱传动链引起的噪音问题。

3、高速、高刚性的主轴：主轴前后端采用精密高速主轴轴承组，并施加适当 的预紧力，配合最佳的跨距支撑以及箱式主轴箱，使主轴具有高刚性和高 速运转能力。

4、高可靠性的刀架：机床配置电动刀架，具有较高的可靠性和重复定位精 度。

5、精密、快速的纵横向驱动：机床选用滚珠丝杠和线性滚动导轨付,传动效率 高，精度保持性好，使机床刀架移动快速稳定，且定位精度高。

5装调修教学车床介绍二、产品组成1、床身 机床的床身铸造成型，床身导轨采用重负荷直线滚动导 轨，刚性强，精度高，而且具有很好的耐磨性和动态特性。

6装调修教学车床介绍2、床鞍 床鞍导轨X轴导轨安装面与水平面成45度角，便于操作 者上下料。

7装调修教学车床介绍A平床身 B斜床身 C平床身斜床鞍 D立式床身8装调修教学车床介绍3、X、Z轴传动 传动装置由伺服电机与滚珠丝杠直联，使床鞍作纵向运 动，滑板作横向运动。

电气自动化设备安装与维修的常用工具和设备介绍电气自动化设备在现代工业中扮演着重要的角色，它们的安装和维修是保证生产正常运行的关键环节。

为了完成这一任务，工程师和技术人员需要熟悉并使用一系列的工具和设备。

本文将介绍一些常用的工具和设备，帮助读者了解电气自动化设备的安装和维修过程。

一、电动螺丝刀电动螺丝刀是安装和拆卸电气自动化设备中必不可少的工具之一。

它通过电动机驱动，可以快速地拧紧或松开螺丝。

电动螺丝刀具有高效、省力的特点，可以大大提高工作效率。

在安装和维修过程中，电动螺丝刀可以用来拧紧设备上的螺丝，确保设备的稳固和安全。

二、万用表万用表是电气自动化设备安装和维修中必备的测试工具。

它可以测量电压、电流、电阻等电学参数，帮助工程师判断设备的工作状态和故障原因。

万用表具有测量范围广、精度高的特点，适用于各种电气测量需求。

在安装过程中，万用表可以用来测试电气设备的电路连接是否正常；在维修过程中，万用表可以用来定位故障点，提高维修效率。

三、电缆剥皮工具电缆剥皮工具是安装电气自动化设备时必备的工具之一。

它可以帮助工程师将电缆的外皮剥离，露出内部的导线。

电缆剥皮工具具有剥皮快速、剥皮深度可调的特点，可以适应不同规格的电缆。

在安装过程中，电缆剥皮工具可以用来处理电缆的接线，确保电缆与设备的连接可靠。

四、电焊机电焊机是在电气自动化设备维修中常用的设备之一。

它可以将金属部件通过电弧加热和熔化，并与其他金属部件连接在一起。

电焊机具有焊接速度快、焊接强度高的特点，可以修复设备上的焊接部件或连接断裂的导线。

在维修过程中，电焊机可以用来修复设备上的焊接点，确保设备的正常运行。

五、绝缘测试仪绝缘测试仪是电气自动化设备安装和维修中常用的测试工具之一。

它可以测量设备的绝缘电阻，判断设备是否存在绝缘故障。

绝缘测试仪具有测试速度快、测试结果准确的特点，可以有效地检测设备的绝缘状况。

在安装过程中，绝缘测试仪可以用来测试设备的绝缘性能，确保设备的安全运行；在维修过程中，绝缘测试仪可以用来定位设备的绝缘故障，提高维修效率。

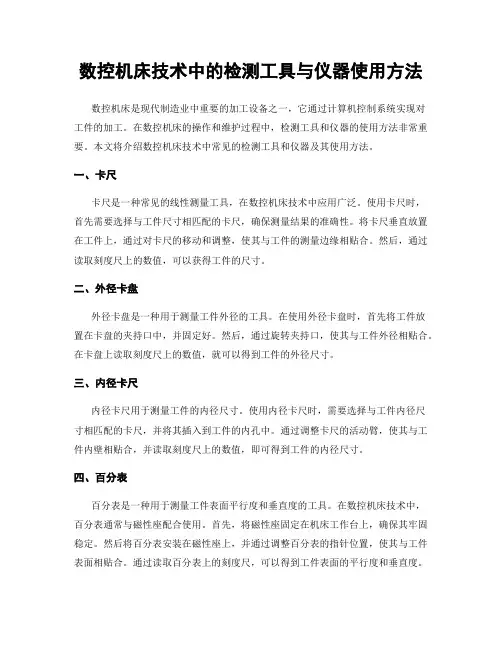

数控机床技术中的检测工具与仪器使用方法数控机床是现代制造业中重要的加工设备之一，它通过计算机控制系统实现对工件的加工。

在数控机床的操作和维护过程中，检测工具和仪器的使用方法非常重要。

本文将介绍数控机床技术中常见的检测工具和仪器及其使用方法。

一、卡尺卡尺是一种常见的线性测量工具，在数控机床技术中应用广泛。

使用卡尺时，首先需要选择与工件尺寸相匹配的卡尺，确保测量结果的准确性。

将卡尺垂直放置在工件上，通过对卡尺的移动和调整，使其与工件的测量边缘相贴合。

然后，通过读取刻度尺上的数值，可以获得工件的尺寸。

二、外径卡盘外径卡盘是一种用于测量工件外径的工具。

在使用外径卡盘时，首先将工件放置在卡盘的夹持口中，并固定好。

然后，通过旋转夹持口，使其与工件外径相贴合。

在卡盘上读取刻度尺上的数值，就可以得到工件的外径尺寸。

三、内径卡尺内径卡尺用于测量工件的内径尺寸。

使用内径卡尺时，需要选择与工件内径尺寸相匹配的卡尺，并将其插入到工件的内孔中。

通过调整卡尺的活动臂，使其与工件内壁相贴合，并读取刻度尺上的数值，即可得到工件的内径尺寸。

四、百分表百分表是一种用于测量工件表面平行度和垂直度的工具。

在数控机床技术中，百分表通常与磁性座配合使用。

首先，将磁性座固定在机床工作台上，确保其牢固稳定。

然后将百分表安装在磁性座上，并通过调整百分表的指针位置，使其与工件表面相贴合。

通过读取百分表上的刻度尺，可以得到工件表面的平行度和垂直度。

五、角度尺角度尺用于测量工件的角度尺寸。

在数控机床技术中，常见的角度尺有通用角度尺和数字角度尺。

使用角度尺时，首先需要将其安装在机床上，并确保其与工件的测量角度相匹配。

然后通过调整角度尺的位置，使其与工件的角度相贴合。

通过读取角度尺上的刻度尺，就可以得到工件的角度尺寸。

六、测高仪测高仪用于测量工件的高度尺寸。

在使用测高仪时，首先需要将其安装在机床上，并固定好。

然后将工件放置在测高仪的工作台上，通过调整工作台的高度，使其与工件表面相贴合。

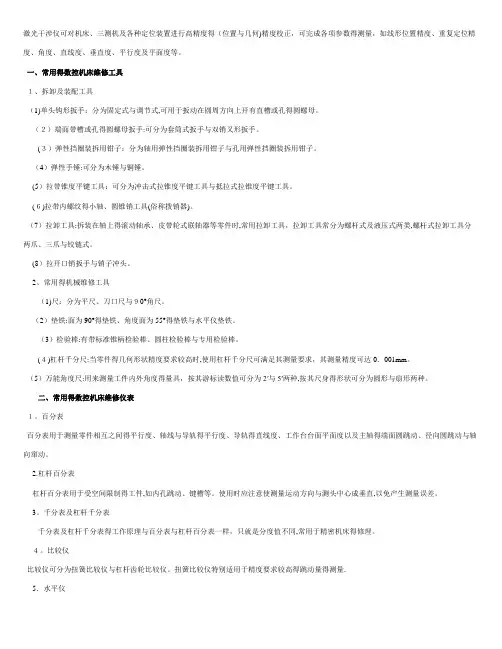

激光干涉仪可对机床、三测机及各种定位装置进行高精度得（位置与几何)精度校正，可完成各项参数得测量，如线形位置精度、重复定位精度、角度、直线度、垂直度、平行度及平面度等。

一、常用得数控机床维修工具１、拆卸及装配工具（1)单头钩形扳手：分为固定式与调节式,可用于扳动在圆周方向上开有直槽或孔得圆螺母。

（２）端面带槽或孔得圆螺母扳手:可分为套筒式扳手与双销叉形扳手。

(３）弹性挡圈装拆用钳子：分为轴用弹性挡圈装拆用钳子与孔用弹性挡圈装拆用钳子。

（4）弹性手锤:可分为木锤与铜锤。

(5）拉带锥度平键工具：可分为冲击式拉锥度平键工具与抵拉式拉锥度平键工具。

(６)拉带内螺纹得小轴、圆锥销工具(俗称拨销器)。

（7）拉卸工具:拆装在轴上得滚动轴承、皮带轮式联轴器等零件时,常用拉卸工具，拉卸工具常分为螺杆式及液压式两类,螺杆式拉卸工具分两爪、三爪与铰链式。

(8）拉开口销扳手与销子冲头。

2、常用得机械维修工具（1)尺：分为平尺、刀口尺与９0°角尺。

（2）垫铁:面为90°得垫铁、角度面为55°得垫铁与水平仪垫铁。

（3）检验棒:有带标准锥柄检验棒、圆柱检验棒与专用检验棒。

(４)杠杆千分尺:当零件得几何形状精度要求较高时,使用杠杆千分尺可满足其测量要求，其测量精度可达0．001mm。

（5）万能角度尺:用来测量工件内外角度得量具，按其游标读数值可分为2′与5′两种,按其尺身得形状可分为圆形与扇形两种。

二、常用得数控机床维修仪表１。

百分表百分表用于测量零件相互之间得平行度、轴线与导轨得平行度、导轨得直线度、工作台台面平面度以及主轴得端面圆跳动、径向圆跳动与轴向窜动。

2.杠杆百分表杠杆百分表用于受空间限制得工件,如内孔跳动、键槽等。

使用时应注意使测量运动方向与测头中心成垂直,以免产生测量误差。

3。

千分表及杠杆千分表千分表及杠杆千分表得工作原理与百分表与杠杆百分表一样，只就是分度值不同,常用于精密机床得修理。

《数控机床装调与维修》课程标准一、适用对象全日制中等职业学校数控技术应用专业在读生，学制三年二、适用专业全日制中等职业学校数控技术应用专业三、课程性质《数控机床装调与维修》课程是数控技术应用专业的核心课程。

本课程是依据数控技术应用专业人才培养目标和相关职业岗位（群）的能力要求而设置的，对本专业所面向的数控技术应用岗位所需要的知识、技能和素质目标的达成起支撑作用。

本课程的教学任务包括数控系统硬件的认识、数控系统控制线路的连接与调试、机床外围电路的连接与调试、数控系统编程操作、系统基本参数的设置、系统参数的备份和恢复以及全清、系统全清后参数的调试、参考点和软限位的设置、机床PLC的基本知识、机床PLC简单功能的编程、机床运行模式的PLC编程、进给轴移动的PLC编程、主轴运行的PLC编程、机床常见的报警故障处理、机床机械精度的调整等内容。

本课程在目标设定、教学过程、课程评价和教学资源的开发等方面都突出以学生为主体的思想，注重学生实际操作能力与应用能力的培养。

课程实施应成为学生在教师指导下构建知识、提高技能、活跃思维、展现个性和拓宽视野的过程。

四、课程目标总体目标本课程在数控技术应用专业的人才培养中起重要作用。

注重数控机床装调与维护的基本理论、基本方法和基本技能的学习及工程素质教育，激发学生的学习兴趣，在启发、提示下使其自主地、全面地理解数控机床装调与维护的基本理论和基本方法，提高学生的思维能力和实际操作技能，增强他们理论联系实际的能力，培养学生的创新精神，使学生养成善于观察、独立分析和解决问题的习惯；以提高技能、磨砺意志、活跃思维和扩展视野为基本目标。

1、知识目标（14）通过学习数控机床线路的连接，认识数控系统硬件，掌握各部件的功能及接口信息；（15）通过学习数控系统参数的设置，了解参数的基本形式，熟悉各参数的涵义与功能，了解数据备份和恢复的方法；（16）通过学习数控机床PLC编程调试，了解机床PLC的基本知识，掌握机床PLC编程思路与方法；（4）通过学习机床常见的报警故障处理，知道一般故障的处理流程；（5）通过学习机床机械精度的检测，了解机床主轴精度、机床进给轴精度的检测等。

数控机床初级（数控机床维修常用工具和检测仪器、数控机床的维护与维修实例）模拟试卷1(题后含答案及解析)题型有：1.LCD显示窗。

显示不同的换挡数值。

当仪器处于电流追踪状态，即TRACE选择键在“按下”位置时，显示的只是参数值，而不是实际数值。

2.DRIVE LVEL5／0．6V按钮，即驱动电平选择开关。

一般此钮置于5V时，用来测量开路、二极管、三极管(驱动电平0～4V，电流最大50mA)；其他情况下此开关置于0．6V(驱动电平O～550mV，电流最大50mA)。

3.DRIVE按钮，即驱动电流输出控制按钮。

如果有电流流入被测板某回路，则黄灯亮，否则不亮。

4.OFFSET旋钮，即置位调校旋钮。

按下OFFSET键，仪器处于置位状态，即可调整此旋钮使某参考点的电阻值接近于零(观看LCD显示窗)。

用此按钮时，驱动电平选择开关只能放在0．6V档，然后再进行测试比较。

这一功能对于“非完全短路”故障的测试十分有效。

5.VOL按钮，即声频音量控制按钮。

若用在Ω／V档，测试短路点时，声音频率越高，LCD显示的数值应越小；用在电流流向追踪挡测试时，声音频率越高，LCD显示的参考值应越大。

6.TRACE 键，即电阻追踪键。

按下此键仪器处于电流流向追踪状态，这时DRIVE PROBE 输出方波信号；若把此键抬起，即非电流流向追踪状态，DRIVE PROBE就输出直流信号。

7.V／Ω键，即电压／电阻测量选择开关。

按下此键选择电压，抬起此键选择电阻。

8.OFFSET键，即置位键。

按下此键，仪器处于置位状态，与置位调校按钮配合使用。

9.MAG PROBE插口，即Ω／V测试棒插口。

它用于电流流向追踪，寻找短路点。

10.Ω／V PROBE插口，即Ω／V测试棒插口，用来测量电阻、电压值。

11.DRIVE PROBE插口，即驱动电压信号输出插口。

一对带钩的电缆线插入此口，它配合TRACE键使用。

(3)用微电阻测量法寻找短路故障①准备工作。
