16×16点阵LE D显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LE D图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
16×16LED点阵显示摘要单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
单片机自20世纪70年代问世以来，以极其高的性价比受到人们的重视和关注，所以应用很广，发展很快。
单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。
在现代工业控制和一些智能化仪器仪表中，越来越多的场所需要用点阵图形显示器显示汉字，汉字显示屏也广泛应用到汽车报站器，广告屏等。
所以研究LED显示有实用的意义。
LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本设计是4个16×16点阵LED电子显示屏的设计。
整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。
通过该芯片控制一个行驱动器74LS154和八个列驱动器74HC595来驱动显示屏显示。
该电子显示屏可以显示各种文字或单色图像，全屏能显示4个汉字，采用16块8 x 8点阵LED显示模块来组成4个16x16点阵显示模式。
显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。
文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。
关键词：AT89C51单片机 LED 16*16点阵显示动态显示目录第一章绪论 (1)1.1 设计课题背景知识 (1)1.2 问题提出 (3)1.3 LED显示屏的发展 (4)第二章功能要求及方案论证 (6)2.1 功能要求 (6)2.1 功能要求 (6)第三章系统电路的设计 (9)3.1 设计框图及介绍 (9)3.2 51系列单片机简介 (9)3.3 单片机最小应用系统电路设计 (13)3.4 LED点阵介绍 (14)3.5 LED显示方式 (14)3.6 点阵的移动 (17)3.7 点阵的颜色 (21)3.8 LED阵列驱动电路 (21)3.9 单片机延时子程序 (22)第四章系统程序的设计 (24)4.1 显示驱动程序 (24)4.2 系统主程序 (25)第五章调试及性能分析 (32)5.1 开发环境介绍 (32)5.2 理论性能分析 (32)5.3 系统调试 (33)第六章总结 (34)致谢 (35)附录 (36)一. 程序代码 (36)系统主程序 (37)二．主要芯片介绍 (42)三．点阵左移显示的流程图 (46)四．元件清单 (47)五．参考文献 (47)六．仿真电路图 (48)第一章绪论1.1 设计课题背景知识单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
第一章芯片简介1.1 点阵简介 (2)1.2 74HC154简介 (3)1.3 AT89S52单片机的简介 (4)第二章电路组成设计2.1 总体电路规划 (5)2.2 各部分详细电路 (5)2.2.1 单片机最小系统与说明 (6)2.2.2 16x16点阵的级联实现 (6)2.2.3 两片74HC595级联控制列数据 (7)2.2.4 74HC154信号经8550控制行数据 (7)2.3 硬件设计注意事项 (8)2.4 Keil实现C代码与程序下载 (9)第一章芯片简介1.1 点阵简介：8x8点阵是由64个发光二极管排列成8行8列的矩阵，一个发光二极管控制着点阵的一个点。
这种显示比较逼真，能显示的字符比较多。
实际应用比较广泛，如点阵广告牌，交通灯报站台。
用P0口控制row，P1口控制col。
如果要第一行第一列灯亮，P0.0=1,P1.0=0;可以实现。
若需要显示相应的字符就用循环扫描。
1.274HC595简介：74HC595是8位串行输入，8位串行或并行输出。
●Q A~Q H为并行输出。
可以将信号输送到LED，类似流水灯。
●Q’H为串行输出。
●10号角：移位寄存器清零端，低电平有效。
●11号引脚：移位寄存器时钟脉冲，高电平有效。
●12号引脚：存储寄存器时钟脉冲，高电平有效。
●13号引脚：控制输出的使能端，低电平有效。
●14号角传送串行信号，信号源可以来单片机。
●16，8号引脚分别接VCC,GND。
1.3 74HC 154简介：74HC154是一个类似于74LS138一样的译码器，它为4-16线译码，它为单片机的引脚扩展发挥了很大的作用。
●23，22，21，20号引脚：传送地位到高位的地址码。
●18，19号引脚：154的使能端，低电平有效。
●12，24引脚：分别接GND,VCC。
●Y0~Y15：译码的结果，译出来的是低电平。
1.4 AT89S52简介：AT89S52有P0,P1,P2,P3。
四个口，18，19号引脚提供外部时钟信号。
• 134•针对LED 点阵显示汉字需要占用单片机多个并行口的问题，提出了基于89S51单片机的16×16点阵汉字显示设计，利用74HC138和74HC595对单片机并行口进行扩展，从硬件设计、软件设计方案等关键环节，分别进行了详细讨论。
随着单片机技术的发展，LED 点阵屏作为文字和图形显示的新型媒体，由于亮度高、耗能低、色彩鲜艳、寿命长等特点，迅速出现在学校、医院、车站等场所。
但LED 点阵显示需要占用单片机多个并行口，而通用移位寄存器74HC595T 和译码器74HC138，可以实现对单片机IO 的扩展，从而节约了大量的并口资源。
本设计详细介绍了74HC138和74HC595芯片在1616×16点阵LED 显示屏的应用。
1 电路总体设计16×16点阵汉字显示电路如图1所示，它由一片16×16点阵LED 显示屏、两片74HC138构成的行控制单元、两片74HC595构成的列控制单元及AT89S51单片机构成。
列控制单元用于输入数据，而行控制单元用于逐行扫描。
图1 系统总体结构1.1 16×16点阵工作原理本设计采用的是共阴16×16点阵显示模块。
它由256只发光二极管按一定规律安装成方阵，从内部结构如图2所示，可以看出，总共有16行和16列，每行的发光二极管阴极相连，每列的发光二极管阳极相连。
在行和列的交叉处有一个发光二极管，要使其中任一个二极管发光，则其对应行为低电位，而对应的列为高电位即可。
1.2 行控制单元行控制单元的控制原理是：先使第一行Y 0为低电平，其余行为高电平，显示第一行数据；然后第二行Y 1为低电平，其余行电平，显示第二行数据。
按照这个规律每行以较快的速度不断进行刷新，由于发光二极管的余辉效应和人的视觉暂留现象两个因素，给人的印象就是一组静态的数据，不会产生闪烁感。
动态显示能够节省I/O 端口，且功耗低。
本设计采用74HC138三位译码器。
单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。
16×16点阵LED电子显示屏的设计摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
本设计是1616××16点阵LED电子显示屏的设计。
整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。
通过该芯片控制一个行驱动器74LS154和两个列驱动器74L373来驱动显示屏显示。
该电子显示屏可以显示各种文字或单色图像，采用4块8 x 8点阵LED显示模块来组成一个16x16点阵显示模式。
显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。
文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。
关键词：AT89C51单片机 LED 点阵显示动态显示AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode).The LED dot-matrix display board can display the number or sign,and it is usually used to show time, speed, the state of system etc.This design is 1 16 ×16 lattice LED electron display monitor design.The whole equipment is with the 40-pin AT89C51 MCU (Micro Controller Unit) produced by the American ATMEL company at thecore, introduced take it as the control system LED lattice electron display monitor dynamic design and the development process. Controls good driver 74LS154 an two row driver 74L373 through thischip actuates the display monitor demonstration. The electronic screen can show all kinds of written or monochrome images, one full screen display Chinese characters, four pieces of 8 x 8 dot-matrix LEDdisplay modules to form the 16x16 dot matrix display mode. Show dynamic show that makes static graphic or text can be achieved, shifted out of various formats. This paper describes the of the LEDdot matrix display, and the principle function of the various parts ofthe circuit, the corresponding software program design and the use of some such. Key words: AT89C51 Micro Controller U nitUnit； LED； LatticeDisplay；Dynamic Display目录第1章绪论1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，显示屏由几万……几十万个半导体发光二极管像素点均匀排列组成。
16x16LED点阵实验实验名称：16x16 LED点阵实验实验⽬的：利⽤单⽚机I/O⼝实现LED点阵的⾏扫描动态显⽰。
实验原理：1、LED显⽰器的基本结构：七段显⽰器：将发光⼆极管封装成数码显⽰的形式。
共阳七段显⽰器：共阴七段显⽰器：点阵式显⽰器：发光⼆极管封装成点阵形式，构成不同的字符甚⾄汉字、图形。
发光⼆极管排列成矩阵，由亮与暗来产⽣字符或图形。
每⼀⾏的阳极连在⼀起，每⼀列的阴极连在⼀起。
2、点阵显⽰的原理：点阵显⽰器每⼀列的阴极连在⼀起，对每⼀列⽽⾔相当于⼀个共阴显⽰器。
同时每⼀⾏的阳极连在⼀起，相当于七段显⽰器的笔划。
这样，可以把5X7的发光⼆极管点阵看作⼀个五位显⽰器。
可采⽤动态显⽰电路，以笔划锁存器控制⾏信号，以位锁存器控制列信号。
3、实验原理图使⽤两⽚8位输出锁存移位寄存器74HC595（三态输出、串⼊并出），将单⽚机I/O⼝发出的串⾏数据转换为并⾏数据LD_QA~LD_QP，作为16×16 LED点阵显⽰器的⾏线，使⽤另外两⽚8位74HC595作为 16×16 LED点阵显⽰器的列线LD_1~LD_16。
当⾏输出⾼电平、列输出低电平时，可以点亮点阵。
74HC595：LD-QA～LD-QP：点阵⾏控制信号LD-1～LD-16：点阵列控制信号SER（14脚）：串⾏数据输⼊端-SCLR(10脚)：低电平时将移位寄存器的数据清零。
通常将它接Vcc。
SCK(11脚)：上升沿时将串⾏数据移⼊移位寄存器。
RCK(12脚)：上升沿时移位寄存器的数据锁存⼊数据寄存器。
-G(13脚): ⾼电平时禁⽌输出（⾼阻态）时序图：实验内容：在16×16LED点阵上分别⽤静态⽅式和滚屏⽅式显⽰⾃⼰的姓（⾏扫描）。
实验步骤：使⽤导线将A2区的P10~P14与C3区的L_DAT_H 、L_DAT_L、L_CLK、L_OE 、 L_STR 实验设计：电路图：（修改后加上了74HC595输出端⼝与LED点阵相连的端⼝名称）流程图：代码及注释：HL EQU 70H ;⾏信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0⼝连⾏信号输⼊端LD EQU P1.1 ;P1.1⼝连列信号输⼊端SCK EQU P1.2 ;P1.2⼝连移位寄存器OE EQU P1.3 ;P1.3⼝连使能端RCK EQU P1.4 ;P1.4⼝连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00H ;字模表起始地址偏移量MOV HL,#01H ;⾏扫描信号的初值0001HMOV HL+1,#00HLOOP:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存⼊内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列⾼位数据，存⼊内存地址中LCALL SENDD ;调⽤传输数据的程序LCALL DELAY ;调⽤延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移⾏扫描信号低8位MOV HL,AMOV A,HL+1RLC A ;左移⾏扫描信号⾼8位MOV HL+1,AINC R1CJNE R1,#20H,LOOP ;判断⼀轮扫描是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号⾼⼋位地址MOV R4,HL+1 ;⾏信号⾼⼋位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK ;判断⾼8位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低8位地址MOV R4,HL ;⾏信号低8位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK1 ;判断低8位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存⼊数据寄存器RET DELAY: ;延时⼦程序MOV R7,#50DELAY1:MOV R6,#10DELAY2:DJNZ R6,$DJNZ R7,DELAY1RETDISPLAY:DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END 2、滚屏⽅式流程图：代码及注释：HL EQU 70H ;⾏信号低位内存地址LL EQU 72H ;列信号低位内存地址HD EQU P1.0 ;p1.0⼝连⾏信号输⼊端LD EQU P1.1 ;P1.1⼝连列信号输⼊端SCK EQU P1.2 ;P1.2⼝连移位寄存器OE EQU P1.3 ;P1.3⼝连使能端RCK EQU P1.4 ;P1.4⼝连锁存器ORG 8000H ;硬件仿真程序LJMP MAINORG 8100H ;硬件仿真程序MAIN:MOV DPTR,#DISPLAY ;字模表地址MOV R1,#00HMOV R7,#00H ;R7⽤来表⽰字模表起始位置偏移量LOOP:MOV R5,#20 ;R5⽤来表⽰延时，改变R5的值可改变滚屏速度LOOP1: MOV R6,#10H ;R6⽤来判断是否扫描完⼀轮MOV A,R7 ;将R7的值赋值给R1MOV R1,AMOV HL,#01H ;⾏扫描信号的初值0001HMOV HL+1,#00HLOOP2:MOV A,R1MOVC A,@A+DPTRMOV LL,A ;找到列低位数据，存⼊内存地址中INC R1MOV A,R1MOVC A,@A+DPTRMOV LL+1,A ;找到列⾼位数据，存⼊内存地址中LCALL SENDD ;调⽤传输数据的程序LCALL DELAY ;调⽤延时程序CLR C ;位处理累加器清零MOV A,HLRLC A ;左移⾏扫描信号低⼋位MOV HL,AMOV A,HL+1RLC A ;左移⾏扫描信号⾼⼋位MOV HL+1,AINC R1DEC R6CJNE R6,#00H,LOOP2 ;通过R6判断是否扫描完⼀轮，R6减为0，⼀轮扫描结束DJNZ R5,LOOP1 ;通过R5判断⼀帧的延时是否达到INC R7 ;改变字模表的偏移量INC R7 ;R7连续加2，相当于换⾏CJNE R7,#40H,LOOP ;判断字模表是否结束LJMP MAINSENDD:CLR OE ;使能信号低电平有效CLR RCK ;RCK信号置0MOV R2,#08HMOV R3,LL+1 ;列信号⾼8位地址MOV R4,HL+1 ;⾏信号⾼8位地址BACK:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK ;判断⾼⼋位信号是否传输完毕MOV R2,#08HMOV R3,LL ;列信号低⼋位地址MOV R4,HL ;⾏信号低⼋位地址BACK1:CLR SCK ;SCK信号置0MOV A,R3RLC AMOV R3,AMOV LD,C ;列信号逐位传输MOV A,R4RLC AMOV R4,AMOV HD,C ;⾏信号逐位传输SETB SCK ;SCK信号上升沿到来，将串⾏数据移⼊移位寄存器DJNZ R2,BACK1 ;判断低⼋位信号是否传输完毕SETB RCK ;RCK信号上升沿到来，移位寄存器的数据锁存⼊数据寄存器RETDELAY: ;延时⼦程序MOV R2,#50DELAY1:MOV R3,#10DELAY2:DJNZ R3,$DJNZ R2,DELAY1RETDISPLAY:DB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFFDB 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF;预留空⽩DB 0xFF,0xFE,0xE0,0xEE,0xEF,0xCE,0xEF,0xF6,0xE1,0xFA,0xFD,0xFC,0xFD,0xFE,0x3D,0x80;DB 0xE0,0xFA,0xED,0xFA,0xEF,0xF6,0xEF,0xF6,0xEF,0xEE,0xEF,0x9A,0x6B,0xDC,0xF7,0xFE;"张" END实验结果与分析：1、程序正确运⾏后，可看到16x16 LED点阵显⽰屏上显⽰“张”，LED灯的亮暗程度有些不均匀。
16×16 LED点阵设计学生：指导教师：内容摘要：LED点阵电子显示屏的发展越来越好广泛，它成为一个宣传信息的重要平台，已经得到了社会的普遍认同。
LED点阵显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。
它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。
该设计是一个16×16LED点阵电子显示屏显示数字的设计。
整块电子显示屏的控制核心是40引脚的单片机AT89S51，说明了LED点阵电子显示屏用AT89S51为控制系统的动态的设计和开发的具体过程。
通过该芯片控制两个列驱动器74HC595来驱动显示屏显示，本设计就是使用4块8×8点阵显示模块来组成16×16点阵显示屏，采用动态扫描显示，程序编写的实现是使用简单流通性强的C语言，该设计的结果证明，系统显示清晰，结构合理，误差小，扩展能力强，性能稳定。
关键词：AT89S51 LED点阵数字显示Design of 16*16 LED dot matrixAbstract：LED electronic display found the screen better and better.It has become an important platform of a promotional information,it has been widely accepted by the society,LED dot matrix display is the use of plane composition LED lattice module or pixel unit display screen ,It has the advantages of high light efficiency ,long.The designed is a digital design of a 16*16 LED dot matrix display ,control the core piece of electronic display is the 40 pin of the microcontroller AT89S51.Describes the specific process of the design and development of LED dot matrix display with AT89S51 as the control system dynamic.Through the control two columns drive chip 74HC595 are needed to drive the display shows that this design is to use 4 pieces of 8 x 8 dot matrix display module to form a 16 * 16 dot matrix display screen, a dynamic scans showed that the realization of the programming is simple to use strong liquidity of C language, and the design results show that the system shows clear, reasonable structure, little error and extension ability strong, stable performance.Keywords: AT89C51 dot matrix LED the digital display screen目录前言 (1)1 设计方案的论证与选择 (1)2 硬件电路设计 (3)2.1 系统的结构框图 (3)2.1.1 单片机控制模块 (3)2.1.2 时钟电路 (4)2.1.3 复位电路 (4)2.1.4 显示模块 (5)2.1.5 驱动模块 (7)2.2 单片机的最小系统图 (9)3 单片机系统 (10)3.1 8051引脚为40个的单片机芯片 (11)3.1.1 引脚为Vcc和Vss 的主电源 (11)3.1.2 外接晶体引脚XTAL1和XTAL2 (11)3.2 I/O口线的引脚排列及管脚的说明 (11)3.3 RST键 (13)3.4 PEROM阵列和锁定位 (13)4 系统软件设计 (13)4.1 主程序的设计及流程图 (13)4.2 显示程序的设计 (14)5 硬件的制作与调试 (15)5.1 系统的组装 (15)5.2 程序的调试 (16)6 结束语 (17)附录 (18)附录1：程序清单 (18)附录2：仿真结果图 (22)附录3：Protel原理图 (23)附录4：4个8*8LED组成的显示屏 (24)附录5：PCB图 (25)参考文献 (26)16×16 LED点阵电子显示屏的设计前言LED点阵电子显示屏的制作简单，并且便于安装，被广泛的应用于各个公共场合，但是LED 电子显示屏也只能用于单一的图像数字汉字的显示，如果要改变显示的内容，必须要在上位机上进行实现。

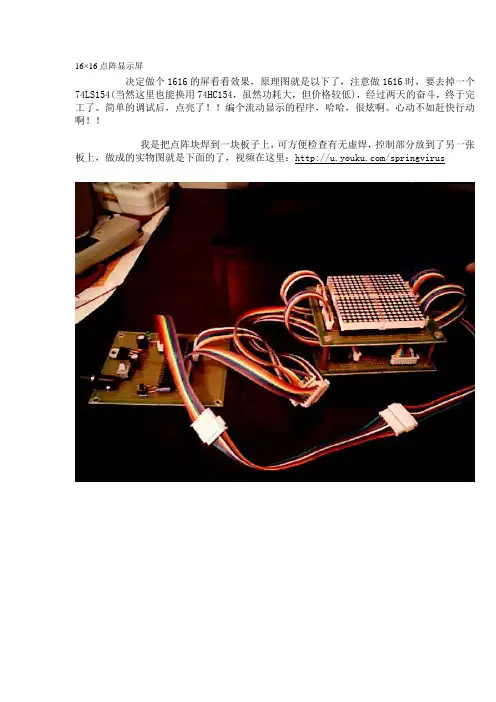

16×16点阵显示屏决定做个1616的屏看看效果，原理图就是以下了，注意做1616时，要去掉一个74LS154(当然这里也能换用74HC154，虽然功耗大，但价格较低)，经过两天的奋斗，终于完工了。
简单的调试后，点亮了！！编个流动显示的程序，哈哈，很炫啊。
心动不如赶快行动啊！！我是把点阵块焊到一块板子上，可方便检查有无虚焊，控制部分放到了另一张板上，做成的实物图就是下面的了，视频在这里：/springvirus/********************************************************* 程序名称：LED1616点阵流动显示汉字简要说明：最大可显示16*16汉字P0口接上行线，P2口接下行线，P3口接扫描线编写： 改编： springvirus*********************************************************/#include <AT89X52.h>#define hang1 P0 //上行线#define hang2 P2 //下行线#define lie P1 //列线#define sum sizeof(hanzi)/32 //自动计算汉字字数/*****参数设置*****/#define ziti 16 //字体大小（宽度）#define light 50 //显示亮度#define move_speed 50 //移动速度unsigned char code hanzi[]={/*-- 文字: 自 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xF8,0x48,0x48,0x4C,0x4B,0x4A,0x48,0x48,0x48,0xF8,0x00,0x00,0x00, 0x00,0x00,0x00,0xFF,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFF,0x00,0x00,0x00,/*-- 文字: 制 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x50,0x4F,0x4A,0x48,0xFF,0x48,0x48,0x48,0x00,0xFC,0x00,0x00,0xFF,0x00,0x00, 0x00,0x00,0x3F,0x01,0x01,0xFF,0x21,0x61,0x3F,0x00,0x0F,0x40,0x80,0x7F,0x00,0x00,/*-- 文字: 小 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xC0,0x70,0x20,0x00,0xFF,0x00,0x10,0x20,0xC0,0x80,0x00,0x00,0x00, 0x04,0x02,0x01,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x01,0x07,0x02,0x00,/*-- 文字: 型 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x12,0x92,0x7E,0x12,0x12,0xFE,0x12,0x12,0x10,0xFC,0x00,0x00,0xFF,0x00,0x00, 0x40,0x42,0x49,0x48,0x48,0x48,0x49,0x7E,0x48,0x48,0x48,0x4A,0x4C,0x4B,0x40,0x00,/*-- 文字: 点 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xE0,0x20,0x20,0x20,0x3F,0x24,0x24,0x24,0xF4,0x24,0x00,0x00,0x00, 0x00,0x40,0x30,0x07,0x12,0x62,0x02,0x0A,0x12,0x62,0x02,0x0F,0x10,0x60,0x00,0x00,/*-- 文字: 阵 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0xFE,0x02,0x12,0x2A,0xC6,0x88,0xC8,0xB8,0x8F,0xE8,0x88,0x88,0x88,0x88,0x00,0x00, 0xFF,0x00,0x02,0x04,0x03,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x04,0x00,/*-- 文字: 显 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x3E,0x2A,0xEA,0x2A,0x2A,0x2A,0xEA,0x2A,0x3E,0x00,0x00,0x00,0x00, 0x20,0x21,0x22,0x2C,0x20,0x3F,0x20,0x20,0x20,0x3F,0x28,0x24,0x23,0x20,0x20,0x00,/*-- 文字: 示 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x22,0x22,0x22,0x22,0xE2,0x22,0x22,0x22,0x22,0x22,0x20,0x20,0x00, 0x10,0x08,0x04,0x03,0x00,0x40,0x80,0x7F,0x00,0x00,0x01,0x02,0x0C,0x18,0x00,0x00,/*-- 文字: 系 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x22,0xB2,0xAA,0x66,0x62,0x22,0x11,0x4D,0x81,0x01,0x01,0x00,0x00, 0x00,0x40,0x21,0x13,0x09,0x05,0x41,0x81,0x7F,0x01,0x05,0x09,0x13,0x62,0x00,0x00,/*-- 文字: 统 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x30,0x2C,0xA3,0x60,0x10,0x84,0xC4,0xA4,0x9D,0x86,0x84,0xA4,0xC4,0x84,0x00, 0x20,0x22,0x23,0x12,0x12,0x92,0x40,0x30,0x0F,0x00,0x00,0x3F,0x40,0x41,0x70,0x00,/*****空白,用于区分显示内容的头和尾*****/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};uint k=0,j; //移位变量,k:移位个数uint a=0; //用于软件延时ulong s=(sum+1)*ziti; //s为全部列数uchar disbuf[16][2]; //定义显示缓冲区（16行两列的二维数组以开辟1个16*16汉字的空间）bit move_st; //移动标志/*****可变延时*****/void delay(void){uchar i;for(i=0;i<light;i++);}/*****初始化子程序*****/void init(void){TMOD=0x1;TH0=0xfc;TL0=0x18;}/*****计数器中断程序*****/void timer0(void) interrupt 1 //中断处理{TH0=0xfc;TL0=0x18;a++;}/*****汉字循环显示*****/void run_move(void){uchar k1,k2;if(a>=move_speed) //move_speed控制移动速度{if(k>s-ziti-1)k=0; //整屏移动列数k1=k/ziti;k2=k%ziti;j=ziti*2*k1+k2; //显示指针k++;move_st=1;a=0;}}/*****装载显示数据至缓冲区*****/void load_hanzi(void){uchar i;run_move();if(move_st){for(i=0;i<15;i++){disbuf[i][0]=disbuf[i+1][0];//移位处理 disbuf[i][1]=disbuf[i+1][1];//移位处理 }disbuf[15][0]=hanzi[j];disbuf[15][1]=(hanzi[ziti+j]);move_st=0;}}/*****扫描显示数据缓冲区的内容*****/ void display(void){uchar i;for (i=0;i<16;i++){lie=i;hang1=disbuf[i][0];hang2=disbuf[i][1];delay();hang1=0;hang2=0;}}/*****主程序*****/void main (void){ init();EA=1; //开中断TR0=1;ET0=1;while(1){ load_hanzi();display(); }}。
邢台职业技术学校Xingtai Polytechnic Institute 毕业设计（论文）题目16×16点阵LED电子显示屏的设计班级应电081姓名杨艳德指导教师唐俊英16×16点阵LED电子显示屏的设计目录摘要 (3)关键词 (3)前言 (4)1.背景介绍 (5)1.1 LED及LED显示屏 (5)1.2 MCS-51系列单片机简介 (6)1.2.1 MCS-51系列单片机及其特点 (6)1.2.2 单片机的发展历史简介 (6)3.功能要求 (7)4.方案实现 (7)4.1 系统硬件电路的设计 (8)4.1.1单片机系统及外围电路 (9)4.1.2列驱动电路 (9)4.2.系统程序的设计 (11)4.2.1显示驱动程序 (11)4.2.2系统主程序 (12)5性能分析 (19)5.1 性能分析 (19)总结 (20)摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的16×16 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
关键词：MCS-51；LED；单片机前言LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。
本文设计的是一个室内用16ｘ16的点阵LED图文显示屏，图形或文字显示有静止、移入移出等显示方式。
LED显示屏分为数码显示屏、图文显示屏和视频显示屏，均由LED矩阵块组成。
LED数码显示屏的显示器件为7段码数码管，适于制作时钟屏、利率屏等，显示数字的电子显示屏。
