单片机应用系统实验设计 16X16点阵LED电子显示屏设计班级：物电学院电信2班组员：吕勇军学号：201011020219 黄波 201011020220指导老师：彭建英日期：2012年12月1号第一章绪论1.1 单片机的应用单片机是生活必不可缺的，顾名思义单片机的应用是很广泛的，导弹的导航装置、飞机上各种仪表的控制、计算机的网络通讯和数据传输、工业自动化过程和实时控制数据处理、广泛使用的智能IC卡、民用豪华轿车的安全保障系统、录像机和摄像机、全自动洗衣机的控制、以及程控玩具、电子宠物等等。

单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域。

1.2电子显示屏随着现代光电技术、微电子技术及计算机技术的飞速发展和普及，LED显示屏已遍及社会的各个领域。

简单的讲，显示屏就是由若干个可组合拼接的显示单元构成屏体，再加上一套适当的控制器。

所以多种规格的显示板配合不同技术的控制器就可以组成许多种LED显示屏，以满足不同环境，不同显示要求的需要。

LED显示屏是由几万到几十万个半导体发光二极管像素点均匀排列组成。

利用不同的材料可以制造不同色彩的LED像素点。

目前应用最广的是红色、绿色、黄色。

而蓝色和纯绿色LED的开发已经达到了实用阶段。

LED显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。

LED显示屏的分类：按颜色可以分为单基色显示屏、双基色显示屏、全基色显示屏；按显示器分类LED数码显示屏、LED点阵图文显示屏；按实用场合分类有室内显示屏和室外显示屏。

仔细分解一个LED显示屏，它有以下一些要素构成：金属结构框架、显示单元、扫描控制板、开关电源、双绞线传输电缆、主控制仪、专用显示卡及多媒体卡、电脑及其外设、其它信息源。

第二章系统整体方案2.1 需要实现的功能用移动显示屏来显示汉字，通过单片机AT89C52的行扫描和74LS138芯片的列扫描使点阵显示屏移动显示“湖南文理学院物电”的字幕。

16×16LED点阵显示摘要单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。

单片机自20世纪70年代问世以来，以极其高的性价比受到人们的重视和关注，所以应用很广，发展很快。

单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。

在现代工业控制和一些智能化仪器仪表中，越来越多的场所需要用点阵图形显示器显示汉字，汉字显示屏也广泛应用到汽车报站器，广告屏等。

所以研究LED显示有实用的意义。

LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

本设计是4个16×16点阵LED电子显示屏的设计。

整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

通过该芯片控制一个行驱动器74LS154和八个列驱动器74HC595来驱动显示屏显示。

该电子显示屏可以显示各种文字或单色图像，全屏能显示4个汉字，采用16块8 x 8点阵LED显示模块来组成4个16x16点阵显示模式。

显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。

文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

关键词：AT89C51单片机 LED 16*16点阵显示动态显示目录第一章绪论 (1)1.1 设计课题背景知识 (1)1.2 问题提出 (3)1.3 LED显示屏的发展 (4)第二章功能要求及方案论证 (6)2.1 功能要求 (6)2.1 功能要求 (6)第三章系统电路的设计 (9)3.1 设计框图及介绍 (9)3.2 51系列单片机简介 (9)3.3 单片机最小应用系统电路设计 (13)3.4 LED点阵介绍 (14)3.5 LED显示方式 (14)3.6 点阵的移动 (17)3.7 点阵的颜色 (21)3.8 LED阵列驱动电路 (21)3.9 单片机延时子程序 (22)第四章系统程序的设计 (24)4.1 显示驱动程序 (24)4.2 系统主程序 (25)第五章调试及性能分析 (32)5.1 开发环境介绍 (32)5.2 理论性能分析 (32)5.3 系统调试 (33)第六章总结 (34)致谢 (35)附录 (36)一. 程序代码 (36)系统主程序 (37)二．主要芯片介绍 (42)三．点阵左移显示的流程图 (46)四．元件清单 (47)五．参考文献 (47)六．仿真电路图 (48)第一章绪论1.1 设计课题背景知识单片微型计算机（single chip microcomputer）简称单片机，它是为各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。

16×16 LED点阵显示实验一、实验目的1、了解16×16矩阵LED显示的基本原理和功能2、掌握16×16矩阵LED和单片机的硬件接口和软件设计方法二、实验说明汉字显示屏广泛应用与汽车报站器，广告屏等。

实验介绍一种实用的汉字显示屏的制作，考虑到电路元件的易购性，采用了16×16的点阵模块；汉字显示的原理我们以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。

即国标汉字库中的每一个字均由256点阵来表示。

我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。

所以在这个汉字屏上不仅可以显示汉字，也可以显示在256像素范围内的任何图形。

我们以显示汉字“大”为例，来说明其扫描原理：在UCDOS中文宋体字库中，每一个字由16行16列的点阵组成显示。

如果用8位的AT89C51单片机控制，由于单片机的总线为8位，一个字需要拆分为2个部分。

一般我们把它拆分为上部和下部，上部由8*16点阵组成，下部也由8*16点阵组成。

在本例中单片机首先显示的是左上角的第一列的上半部分，即第0列的p00---p07口。

方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。

即二进制00000100，转换为16进制为 04h.。

上半部第一列完成后，继续扫描下半部的第一列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮，即为00000000，16进制则为00h。

然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h。

这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h. 依照这个方法，继续进行下面的扫描，一共扫描32个8位，可以得出汉字“大”。

• 134•针对LED 点阵显示汉字需要占用单片机多个并行口的问题，提出了基于89S51单片机的16×16点阵汉字显示设计，利用74HC138和74HC595对单片机并行口进行扩展，从硬件设计、软件设计方案等关键环节，分别进行了详细讨论。

随着单片机技术的发展，LED 点阵屏作为文字和图形显示的新型媒体，由于亮度高、耗能低、色彩鲜艳、寿命长等特点，迅速出现在学校、医院、车站等场所。

但LED 点阵显示需要占用单片机多个并行口，而通用移位寄存器74HC595T 和译码器74HC138，可以实现对单片机IO 的扩展，从而节约了大量的并口资源。

本设计详细介绍了74HC138和74HC595芯片在1616×16点阵LED 显示屏的应用。

1 电路总体设计16×16点阵汉字显示电路如图1所示，它由一片16×16点阵LED 显示屏、两片74HC138构成的行控制单元、两片74HC595构成的列控制单元及AT89S51单片机构成。

列控制单元用于输入数据，而行控制单元用于逐行扫描。

图1 系统总体结构1.1 16×16点阵工作原理本设计采用的是共阴16×16点阵显示模块。

它由256只发光二极管按一定规律安装成方阵，从内部结构如图2所示，可以看出，总共有16行和16列，每行的发光二极管阴极相连，每列的发光二极管阳极相连。

在行和列的交叉处有一个发光二极管，要使其中任一个二极管发光，则其对应行为低电位，而对应的列为高电位即可。

1.2 行控制单元行控制单元的控制原理是：先使第一行Y 0为低电平，其余行为高电平，显示第一行数据；然后第二行Y 1为低电平，其余行电平，显示第二行数据。

按照这个规律每行以较快的速度不断进行刷新，由于发光二极管的余辉效应和人的视觉暂留现象两个因素，给人的印象就是一组静态的数据，不会产生闪烁感。

动态显示能够节省I/O 端口，且功耗低。

本设计采用74HC138三位译码器。

单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。

以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。

当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。

该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。

显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。

但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。

对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。

采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。

即在显示本行各列数据的同时, 传送下一行的列数据。

为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。

对于列数据准备来说, 它应能实现串入并出的移位功能。

这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。

系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。

一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。

16×16点阵LED电子显示屏的设计摘要LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。

本设计是1616××16点阵LED电子显示屏的设计。

整机以美国ATMEL公司生产的40脚单片机AT89C51为核心，介绍了以它为控制系统的LED点阵电子显示屏的动态设计和开发过程。

通过该芯片控制一个行驱动器74LS154和两个列驱动器74L373来驱动显示屏显示。

该电子显示屏可以显示各种文字或单色图像，采用4块8 x 8点阵LED显示模块来组成一个16x16点阵显示模式。

显示采用动态显示，使得图形或文字能够实现静止、移入移出等多种显示方式。

文中详细介绍了LED点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。

关键词：AT89C51单片机 LED 点阵显示动态显示AbstractAs a popular display device component, LED dot-matrix display board consists of several independent LED (Light Emitting Diode).The LED dot-matrix display board can display the number or sign,and it is usually used to show time, speed, the state of system etc.This design is 1 16 ×16 lattice LED electron display monitor design.The whole equipment is with the 40-pin AT89C51 MCU (Micro Controller Unit) produced by the American ATMEL company at thecore, introduced take it as the control system LED lattice electron display monitor dynamic design and the development process. Controls good driver 74LS154 an two row driver 74L373 through thischip actuates the display monitor demonstration. The electronic screen can show all kinds of written or monochrome images, one full screen display Chinese characters, four pieces of 8 x 8 dot-matrix LEDdisplay modules to form the 16x16 dot matrix display mode. Show dynamic show that makes static graphic or text can be achieved, shifted out of various formats. This paper describes the of the LEDdot matrix display, and the principle function of the various parts ofthe circuit, the corresponding software program design and the use of some such. Key words: AT89C51 Micro Controller U nitUnit； LED； LatticeDisplay；Dynamic Display目录第1章绪论1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体，显示屏由几万……几十万个半导体发光二极管像素点均匀排列组成。

西安航空职业技术学院毕业设计（论文）论文题目：16×16点阵LED电子显示屏的设计所属系部：指导老师：职称：学生姓名：班级、学号：专业：西安航空职业技术学院制2012年 12月 15日西安航空职业技术学院毕业设计（论文）任务书题目：16×16点阵LED电子显示屏的设计任务与要求：利用AT89C51单片机控制整个电路，设计16×16点阵LED电子显示屏，在目测条件下16×16点阵LED显示屏各点亮度均匀、充足，可以显示文字。

文字应稳定，清晰无串扰。

时间 2012 年 10 月 15 日至 2012 年 12 月 15 日共 8 周所属系部：电子工程系学生姓名：学号：专业：指导单位或教研室：指导教师：职称：西安航空职业技术学院制2012年 12 月 15日毕业设计(论文)进度计划表本表作评定学生平时成绩的依据之一。

16×16点阵LED电子显示屏【摘要】本设计是一16×16点阵LED电子显示屏的设计。

单片机控制系统程序采用单片机汇编语言进行编辑，通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

LED显示以其组构方式灵活、显示稳定、功耗低、寿命长、技术成熟、成本低廉等特点在车站、证券所、运动场馆、交通干道及各种室内/外显示场合的信息发布，公益宣传，环境参数实时，重大活动倒计时等等得到广泛的应用。

经实践证明，该系统显示误差小，性能稳定，结构合理，扩展能力强。

关键词：AT89C51单片机； LED；点阵显示；动态显示；汇编语言。

【Abstract】This design is a 16 ×16 lattice LED electron display monitor design. SCM process control system used for editing MCU assembly language, Programming control points indicated by the corresponding LED anode and overcast extreme level. We can effectively control the defense showed bright spots. LED display with fabric means flexibility, stability, low power consumption, long life, mature technology, low-cost features at the station, securities, sports venues, transportation corridors and various indoor / dissemination of information on foreign shows occasions, good publicity, real-time environmental parameters, etc. countdown major activities are widely used.As the practice proves, the system possesses advantages in low shows errors, stable, rational structure and strong extensible abilities.Key words: AT89C51 Micro Controller Unit；LED；Lattice display；Dynamic display； Assembly language.目录1引言 (7)1.1研究背景 (7)2系统整体设计方案 (9)2.1 需要实现的功能 (9)2.2 LED显示特点 (9)2.3 设计方案论证 (10)2.3.1显示模式方案 (10)2.3.2数据传输方案 (11)3系统硬件部分设计 (13)3.1单片机系统及外围电路 (13)3.1.1单片机的选择 (13)3.1.2 AT89C51单片机的主要特性 (14)3.1.3 引脚功能及管脚电压 (14)3.2列驱动电路 (16)3.3 行驱动电路 (18)3.3.1行驱动芯片74HC154 介绍 (18)3.3.2 行驱动电路 (20)3.4 LED显示屏电路 (21)4系统软件部分设计 (23)4.1 系统主程序 (23)4.2 显示驱动程序 (24)5调试及性能分析 (26)5.1软件调试 (26)5.2 性能分析 (26)结束语 (28)参考文献 (29)附录一 (30)附录二 (31)1引言单片机自20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。

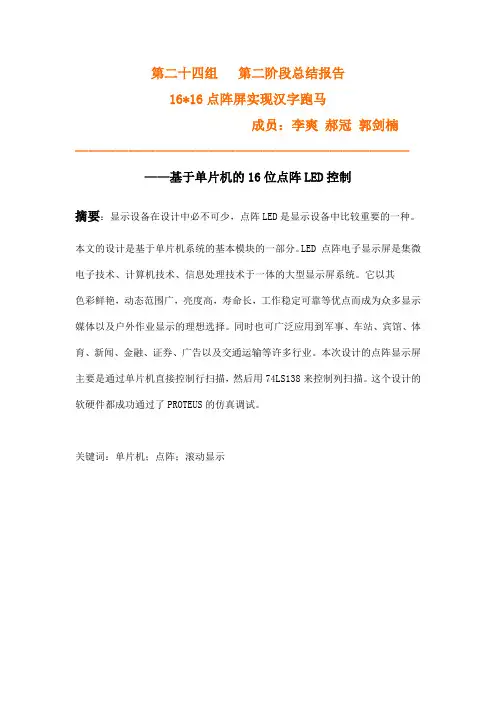

第二十四组第二阶段总结报告16*16点阵屏实现汉字跑马成员：李爽郝冠郭剑楠———————————————————————————基于单片机的16位点阵LED控制摘要：显示设备在设计中必不可少，点阵LED是显示设备中比较重要的一种。

本文的设计是基于单片机系统的基本模块的一部分。

LED 点阵电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。

同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。

本次设计的点阵显示屏主要是通过单片机直接控制行扫描，然后用74LS138来控制列扫描。

这个设计的软硬件都成功通过了PROTEUS的仿真调试。

关键词：单片机；点阵；滚动显示1．系统方案设计与比较方案一：用两片74hc373和一片74hc154，如下图所示，其中74hc154控制列，两个锁存器控制行。

这样可以实现汉字跑马，但是，电路图过于复杂，有十六个三极管，增加了实验的难度方案二：使用四片74hc138，其中两片74HC138三八译码器实现点阵控制，用另外两个138控制点阵的行（列），用两个单片机I/O口控制点阵的列（行）实现扫描显示。

扫描点阵共用I/O口21个，并却只能实现上下跑马（138控制行），或左右跑马（138控制列）。

综上所述：从方便好用，功能实现上考虑采用第而种方案。

具体电路图如图：2.程序设计如下：#include <reg52.h>#define int8 unsigned char #define int16 unsigned int int8 n;int8 code table[][32]={{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00},/*显示一个空屏*/{/*大 CB4F3 */0x01,0x04,0x01,0x04,0x02,0x04,0x04,0x04,0x08,0x04,0x30,0x04,0xC0,0x04,0x00,0xFF,0xC0,0x04,0x30,0x04,0x08,0x04,0x04,0x04,0x02,0x04,0x01,0x04,0x01,0x04,0x00,0x00},{/*航 CBABD */0x01,0x01,0xFE,0x3F,0x40,0x69,0x32,0xA7,0x01,0x21,0xFE,0x3F,0x01,0x00,0x06,0x10,0xF8,0x13,0x00,0x92,0x00,0x52,0xFC,0x13,0x02,0x10,0x02,0x10,0x1E,0x00,0x00,0x00},{/*院 CD4BA */0x00,0x00,0xFF,0x7F,0x20,0x44,0x10,0x5A,0xE0,0x61,0x01,0x08,0x82,0x30,0x8C,0x24,0xF0,0x24,0x80,0xA4,0x80,0x64,0xFC,0x24,0x82,0x24,0x82,0x28,0x8E,0x30,0x00,0x00},{/*李 CC0EE */0x10,0x01,0x10,0x21,0x10,0x23,0x10,0x22,0x90,0x26,0x92,0x2C,0x91,0x38,0x9F,0xFF,0x10,0x22,0x10,0x23,0x10,0x21,0x10,0x01},{/*爽 CCBAC */0x01,0x00,0x01,0x20,0xA3,0x2A,0x42,0x24, 0xE6,0x2E,0x8C,0x2A,0x38,0x20,0xF0,0xFF, 0xF0,0xFF,0x08,0x20,0xAC,0x2A,0x46,0x24, 0xE2,0x2E,0xA3,0x2A,0x01,0x20,0x01,0x00},{/*郝 CBAC2 */0x11,0x02,0x73,0x22,0x0E,0x22,0xFC,0x23, 0xF2,0xFF,0x01,0xFE,0xFF,0x23,0x40,0x22, 0x70,0x22,0x00,0x00,0xFF,0x7F,0xFF,0x7F, 0x18,0x44,0x18,0x5F,0xF0,0x7B,0xE0,0x60},{/*冠 CB9DA */0x01,0x10,0x03,0x71,0x0E,0x69,0xFC,0x49, 0x00,0x49,0xFC,0x49,0xFE,0x49,0x02,0x49, 0x02,0x42,0x82,0x42,0xD2,0x42,0x0A,0x42, 0xFA,0x4F,0xF2,0x5F,0x1E,0x72,0x1E,0x62},{/*郭 CB9F9 */0x08,0x20,0x88,0x2E,0x8A,0x2E,0x89,0xAA, 0xBF,0xEA,0xFE,0x6A,0xD0,0x2E,0x90,0x2E, 0x00,0x00,0xFF,0x7F,0xFF,0x7F,0x18,0x44, 0x18,0x5F,0xF0,0x7B,0xE0,0x60,0x00,0x00},{/*剑 CBDA3 */0x00,0x02,0x22,0x04,0x3B,0x0E,0x9B,0x3A,0xE4,0x0C,0x04,0x00,0xF0,0x1F,0xF2,0x1F,0x01,0x00,0xFF,0xFF,0xFE,0xFF,0x00,0x00},{/*楠 CE9AA */0x20,0x08,0xE0,0x08,0x00,0x0B,0xFF,0xFF,0xFF,0xFF,0x80,0x09,0xFF,0x2F,0xFF,0x27,0x90,0x26,0x90,0x27,0xFE,0xFD,0xFE,0xFD,0x92,0x27,0x01,0x26,0xFF,0x27,0xFE,0x27},{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00},{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x0 0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00},//显示两个空屏};void delay(void);int16 offset;void main(void){int8 i;int8 *p;n=0;TMOD=0x01;TH0=0xc5;TL0=0x68;//10ms定时 ET0=1;EA=1;TR0=1;p=&table[0][0];while (1){for (i=0;i<8;i++) //显示左半屏{P0=*(p+offset+2*i);P2=i|0x08; //P2.4=0,P2.3=1 选中U2, 输出扫描码给U6 delay();P0=*(p+offset+2*i+1);P2=i|0x10; //P2.4=1,P2.3=0 选中U3, 输出扫描码给U7 delay();}for (i=8;i<16;i++) //显示右半边屏幕{P0=*(p+offset+2*i);P2=(i-8)|0x20; //P2.5=1 P2.4=0, P2.3=0 选中U4,输出扫描码U8 delay();P0=*(p+offset+2*i+1);P2=(i-8)|0x40; //P2.6=1 P2.5=0, P2.4=0 选中U5,输出扫描码U9 delay();} } }void delay(void){int16 i;for (i=0;i<50;i++);}void timer0() interrupt 1 using 3 {TH0=0xd8;TL0=0xf0;if (n<10){n++;}else{offset+=2;if (offset>360)offset=0;n=0;} }。

毕业设计（论文）开题报告设计（论文）题基于FPGA的LED 16×16点阵汉字显示设计目一、选题的背景和意义：LED点阵显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。

它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。

受到体育场馆用LED显示屏需求快速增长的带动，近年来，中国 LED显示屏应用逐步增多。

目前，LED已经广泛应用在银行、火车站、广告、体育场馆之中。

而随着奥运会、世博会的临近，LED显示屏将广泛的应用在体育场馆以及道路交通指示中，LED显示屏在体育广场中的应用将出现快速增长。

因此，本设计是很有必要的，之所以基于FPGA设计是因为现场可编程门阵列（FPGA）设计周期小，灵活度高，适合用于小批量系统，提高系统的可靠性和集成度。

并且采用编写灵活的VHDL语言编写主程序。

本设计可以方便的应用到各类广告宣传中。

二、课题研究的主要内容：1. 实现16×16点阵的汉字显示；2. 实现有限汉字显示；4. 实现汉字的滚动显示；5. 完成方案论证。

三、主要研究（设计）方法论述：通过去图书馆查阅书籍收集资料，同时在搜索引擎上检索资料，分析借鉴已有类似产品、设计方案与成功经验，选择几种可行方案比对，最后确定最切实可行的方案展开设计。

通过Multisim或Quartus软件对系统进行模拟仿真，对电路功能进行改进与完善。

在EDA试验箱上进行调试。

四、设计（论文）进度安排：时间（迄止日期）工作内容2010.5.17-5.23理解并确认毕业设计任务书，撰写完成毕业设计开题报告（第1周）2010.5.24-5.30完成调研与资料收集、整理（第2周）2010.5.31-6.6设计方案及原理框图确定（第3周）2010.6.7-7.4电路资料收集，单元电路设计（第4、5、6、7周）2010.7.5-7.18电路仿真与改进、完善（第8、9周）2010.19-8.1资料整理（第10、11周）2010..8.2-8.8书写毕业设计报告（第12周）2010.8.9-8.16（第13周）修改毕业设计报告并整理装订五、指导教师意见：指导教师签名：年月日六、系部意见：系主任签名：年月日目录摘要ABSTRACT第一章前言 (1)1.1本设计的研究背景和研究目的 (1)1.2LED点阵显示特点 (2)1.3FPGA设计的特点 (2)第二章系统设计 (4)2.1设计任务与要求 (4)2.1.1设计任务 (4)2.1.2设计要求 (4)2.2设计原理 (4)2.2.1总体设计方案 (4)2.2.2方案的比较 (5)2.3扫描控制模块 (6)2.3.1 LED的显示原理 (6)2.3.2汉字的存储 (7)2.4汉字显示 (7)2.4.1列循环扫描 (8)2.4.2字符样式设计 (10)2.4.3字母循环扫描及期间的延时环节 (14)2.5整个完整的程序 (15)第三章系统调试与仿真 (22)3.1开发环境介绍 (22)3.2调试与仿真 (22)3.2.1 创建工程 (22)3.2.2 编译前设置 (23)3.2.3 全程编译 (25)3.2.4时序仿真 (26)第四章结束语 (29)答谢辞 (29)参考文献 (29)摘要主要研究基于VHDL的 Led点阵汉字滚动显示。

电子技术综合设计总结报告姓名：专业与班级：设计题目：16*16 LED汉字点阵系统设计起始时间： 2010 ～ 2011 学年第（1）学期第14 周～第 19 周指导教师：成绩：日期：一、系统的基本理论概述⏹1.1前言当今世界，电子技术迅猛发展，点阵式显示器件作为现代信息显示的重要媒体，在金融证券、体育、机场、交通、商业、广告宣传、邮电电信、指挥调度、国防军事等许多领域中得到了广泛应用。

因此点阵式显示器件的研制、生产也的到了迅速的发展，并逐步形成产业，成为光电子行业的新兴产业领域。

由于LED电子显示屏具有所显内容信息量大,外形美观大方,操作使用方便灵活.适用于火车,汽车站,码头,金融证券市场,文化中心,信息中心体育设施等公共场所。

该项目广泛涉及了计算机及电子技术中的电源技术、单片机技术、数据通讯技术、显示技术、存储技术、系统软件技术、接口及驱动等技术。

⏹1.2课题设计内容该电路系统是采用AT89C51单片机为控制器，控制点阵LED显示器进行显示，左移显示“百年矿大盛世华章”的内容。

⏹1.3设计目的1．使学生更深入地理解和掌握该课程中的有关基本概念，程序设计思想和方法。

2．培养学生勇于探索、严谨推理、实事求是、有错必改，用实践来检验理论，全方位考虑问题等科学技术人员应具有的素质。

3．提高学生对工作认真负责、一丝不苟，对同学团结友爱，协作攻关的基本素质。

4．培养学生从资料文献、科学实验中获得知识的能力。

5. 对学生掌握知识的深度、运用理论去处理问题的能力、实验能力、课程设计能力、书面及口头表达能力进行考核。

⏹1.4方案比较与选择：对于扫描LED点阵的方法有以下三种：（1）点扫描；（2）行扫描；（3）列扫描。

对于8*8的LED点阵而言：若使用第一种方式，其扫描频率必须大于16×64=1024Hz，周期小于1ms即可。

若使用第二和第三种方式，则频率必须大于16×8=128Hz，周期小于7.8ms即可符合视觉暂留要求。
