点阵显示屏成功点亮 原理图 程序

16×16点阵L‎E D显示屏‎整个过程及‎C语言程序‎7.1功能要求‎设计一个室‎内用16×16点阵L‎E D图文显‎示屏，要求在目测‎条件下LE‎D显示屏各‎点亮度均匀‎、充足，可显示图形‎和文字，显示图形或‎文字应稳定‎、清晰无串扰‎。

图形或文字‎显示有静止‎、移入移出等‎显示方式。

7.2方案论证‎从理论上说‎，不论显示图‎形还是文字‎，只要控制与‎组成这些图‎形或文字的‎各个点所在‎位置相对应‎的LED器‎件发光，就可以得到‎我们想要的‎显示结果，这种同时控‎制各个发光‎点亮灭的方‎法称为静态‎驱动显示方‎式。

16×16的点阵‎共有256‎个发光二极‎管，显然单片机‎没有这么多‎端口，如果我们采‎用锁存器来‎扩展端口，按8位的锁‎存器来计算‎，16×16的点阵‎需要256‎/8=32个锁存‎器。

这个数字很‎庞大，因为我们仅‎仅是16×16的点阵‎，在实际应用‎中的显示屏‎往往要大的‎多，这样在锁存‎器上花的成‎本将是一个‎很庞大的数‎字。

因此在实际‎应用中的显‎示屏几乎都‎不采用这种‎设计，而采用另一‎种称为动态‎扫描的显示‎方法。

动态扫描的‎意思简单地‎说就是逐行‎轮流点亮，这样扫描驱‎动电路就可‎以实现多行‎（比如16行‎）的同名列共‎用一套列驱‎动器。

具体就16‎×16的点阵‎来说，我们把所有‎同一行的发‎光管的阳极‎连在一起，把所有同一‎列的发光管‎的阴极连在‎一起（共阳的接法‎），先送出对应‎第一行发光‎管亮灭的数‎据并锁存，然后选通第‎一行使其燃‎亮一定的时‎间，然后熄灭；再送出第二‎行的数据并‎锁存，然后选通第‎二行使其燃‎亮相同的时‎间，然后熄灭；……第十六行之‎后又重新燃‎亮第一行，这样反复轮‎回。

当这样轮回‎的速度足够‎快（每秒24次‎以上），由于人眼的‎视觉暂留现‎象，我们就能看‎到显示屏上‎稳定的图形‎了。

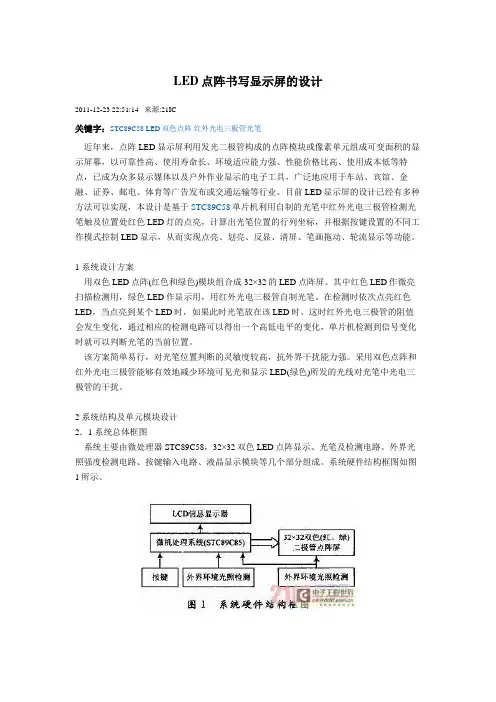

LED点阵书写显示屏的设计2011-12-23 22:51:14 来源:21IC关键字：STC89C58LED双色点阵红外光电三板管光笔近年来，点阵LED显示屏利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕，以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点，已成为众多显示媒体以及户外作业显示的电子工具，广泛地应用于车站、宾馆、金融、证券、邮电、体育等广告发布或交通运输等行业。

目前LED显示屏的设计已经有多种方法可以实现，本设计是基于STC89C58单片机利用自制的光笔中红外光电三极管检测光笔触及位置处红色LED灯的点亮，计算出光笔位置的行列坐标，并根据按键设置的不同工作模式控制LED显示，从而实现点亮、划亮、反显、清屏、笔画拖动、轮流显示等功能。

1 系统设计方案用双色LED点阵(红色和绿色)模块组合成32×32的LED点阵屏。

其中红色LED作微亮扫描检测用，绿色LED作显示用，用红外光电三极管自制光笔。

在检测时依次点亮红色LED，当点亮到某个LED时，如果此时光笔放在该LED时，这时红外光电三极管的阻值会发生变化，通过相应的检测电路可以得出一个高低电平的变化，单片机检测到信号变化时就可以判断光笔的当前位置。

该方案简单易行，对光笔位置判断的灵敏度较高，抗外界干扰能力强。

采用双色点阵和红外光电三极管能够有效地减少环境可见光和显示LED(绿色)所发的光线对光笔中光电三极管的干扰。

2 系统结构及单元模块设计2．1 系统总体框图系统主要由微处理器STC89C58，32×32双色LED点阵显示、光笔及检测电路、外界光照强度检测电路、按键输入电路、液晶显示模块等几个部分组成。

系统硬件结构框图如图1所示。

单片机STC89C58片内有1 KB的片外RAM，能够满足保存四屏显示信息要求，该单片机性价比很高。

系统原理图如图2所示。

2．2 光笔及检测电路用红外光电三极管自制光笔，光笔检测电路如图3所示。

基于单⽚机控制的LED点阵屏含设计报告电路原理图C语⾔程序课程设计LED显⽰屏的制作实验报告题⽬: 基于单⽚机的LED点阵屏设计院系名称：⼯业中⼼专业班级：D⾃集成学⽣姓名：宋云学号：指导⽼师：杨⽼师实验时间：6⽉10号——7⽉13号实验地点：实验楼⼀．实验任务本设计主要实现LED 点阵屏对⽂字或图形的显⽰，附加功能有LED 显⽰屏对时间及温度的实时显⽰，lcd 显⽰屏，以便硬件搭建时利于测试和调整。

编程时需要通盘考虑，本设计中⽤到的时钟芯⽚（DS1302），温度传感器（DS18B20）及LCD1602显⽰屏都需要驱动才能正常⼯作，由于这些驱动的头⽂件可以通⽤，就没有必要重新编写，这样⼀来就可以把主要精⼒放在主函数的编写上，编写主函数有两⼤⽅⾯，⼀是如何实现对LED 显⽰屏及外围器件的控制，⼆是如何把时钟芯⽚（DS1302），温度传感器（DS18B20）及LED 显⽰屏有机的结合起来。

⼆．实验⽅案利⽤单⽚机STC89S 52单⽚机作为本系统的中控模块。

单⽚机可把由ADC0832、DS 18B 20、DS 1302读来的数据利⽤软件来进⾏处理，从⽽把数据传输到显⽰模块，实现光照强度、温度、⽇历的显⽰。

点阵LED 电⼦显⽰屏显⽰器为主要的显⽰模块，把单⽚机传来的数据显⽰出来,并且可以实现滚动显⽰。

在显⽰电路中，主要靠按键来实现各种显⽰要求的选择与切换。

STC89S52led 显⽰屏光报警DS18B20 DS1302光照强度AD 转换器三．实验步骤1.显⽰部分LED显⽰屏具有其他显⽰屏所⽆法⽐拟的技术优越性，LED显⽰屏是集光电⼦技术微电⼦技术计算机技术视频技术为⼀体的⾼科技产品。

它的发光部分由LED （即发光⼆极管是英⽂Light Emitting Diode的缩写）拼装组成的，其特点是耗电量少亮度⾼、⼯作电压低、功耗⼩、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。

显⽰屏⾯积可以根据需要由单元模块任意拼装，以其变化丰富的⾊彩，图案实时动态的显⽰模式，完美的多媒体效果，强⼤的视觉冲击⼒将信息、⽂字、图⽚、动画、视频等多种⽅式显⽰出来,成为信息传播的划时代产品,在铁路民航、体育场馆、会议厅、⾼速公路、⼴场、⼤型商场、证券市场以及多种监控调度中得到了⼴泛的应⽤[2]。

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏，因为没有控制器，所以对显示屏的工作原理进行了一番研究，利用手头上的元件，搭了一块电路板，编写了一段程序就放置一边了，这几天有时间，把原来的89C51汇编程序改了一下，改为AT89C2051和STC11F04E单片机能用的程序，放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图：下面是接口电路板图：下面是电路原理图：工作原理：这块显示屏是分为上下共32行LED点阵，水平有4块16*16点阵，所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描，列用74ls595控制，当138扫描到某一行时，595决定哪一列该亮，就这样快速扫描，就形成了图像了。

参见下图：以单色单元板为例走线方式如下图：各信号走向如下：l JP1排针16脚信号A->74HC245的第2脚（信号放大）->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚（信号放大）->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚（信号放大）->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚（信号放大）->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板，JP1各端口含义如下：ABCD是显示屏电路板上的74LS138地址译码端，单片机寄存器R3控制行扫描，当R3从00000000到00010000增加时ABCD的变化给138译码，当R3=0FH 时正好扫描16行，当进位到10时扫描结束，OE是138的片选使能端，低电平有效。

首先我们看一下8*8led显示屏?的原理从图中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；要实现显示图形或字体，只需考虑其显示方式。

通过编程控制各显示点对应LED阳极和阴极端的电平，就可以有效的控制各显示点的亮灭。

例如：要实现一根柱形的亮法，如图所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现下图是4个8*8LED组成的显示屏。

这里我把点阵LED显示屏制作的电路原理分成两个部分来介绍即显示屏电路和显示屏驱动电路。

一、显示屏电路本人用的是共阴极的8*8点阵屏，在市场上是比较容易买到，下图是8*8点阵屏的实物图。

点阵屏有两个类型，一类为共阴极（左），另一类则为共阳极（右），下图给出了两种类型的内部电路原理及相应的管脚图。

LED阵列的显示方式是按显示编码的顺序，一行一行地显示。

每一行的显示时间大约为4ms,由于人类的视觉暂留现象，将感觉到8行LED是在同时显示的。

若显示的时间太短，则亮度不够，若显示的时间太长，将会感觉到闪烁。

本文采用低电平逐行扫描，高电平输出显示信号。

即轮流给行信号输出低电平，在任意时刻只有一行发光二极管是处于可以被点亮的状态，其它行都处于熄灭状态。

为了方便调试本文把4块8*8组成的16*16的点阵屏的行信号扫描输出管脚和列信号显示输出管脚分别引到显示屏的两边。

Protel原理图如下：如图4 所示的原理图中的Si(i=1，2，3,…,16) 代表行扫描信号输出，Di(i=1，2，3,…,16)代表列显示信号输出。

实物电路图的正反面如下：二、显示屏驱动电路显示屏驱动电路的原理图如下：显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。

本文介绍的LED点阵显示器，可用于显示安全天数、时间、温度等参数。

本文程序的编写。

采用实时操作系统RTOS完成。

现介绍如下。

一、硬件组成及工作原理(1)CPU控制板：原理见图1。

以ATmega16为核心。

扩展一片4-16译码器CD4514，驱动ULN2003完成LED的行扫描。

实时时钟由DS1302及3.6V充电电池组成。

掉电时时钟仍能工作。

J3是ISP程序下载接口，J4是程序调试接口，J8是外接调整按钮，不用遥控器也能手动调整参数。

J5是一体化红外线接收头。

ATmega16具有硬件的ISP接口，可直接驱动串行移位芯片74HC595。

(2)LED显示板：原理见图2，由16块8x8LED点阵拼合而成，可同时显示4个汉字。

8片74HC595完成显示屏的列驱动。

两块电路板之间用40芯的排线连接。

在CPU的内部RAM开辟一块显示缓存区.CP U控制板读取flash内部的汉字点阵编码，写入到显示缓存区。

然后读取显存中第一行数据，通过ISP接口驱动74HC595，将串行数据转为并行，然后将接通对应的行，显示1ms后，取下一行的数据，同样显示1ms，直到第16行，完成一次扫描。

再把显存中的数据整体左移一位，再扫描一遍。

如此把全部的汉字依次移人显存并显示，便实现了汉字从右向左移，全部汉字移完后对时间、温度和安全天数的寄存器刷新一次。

二、程序的基本结构首先.根据功能上的独立性划分任务.分为：时间读写、温度采集、LED扫描显示、日期天数调整和被调参数闪烁等五个任务。

其次确定任务的优先级，时间读写、温度采集8级，日期天数调整和被调参数闪烁5级，LED扫描显示3级.任务的优先级还可以在程序运行中动态的改变。

主程序如下：编写采用了RTOS定时操作系统,该程序与一般的前后台程序的主要不同是每个任务(即子程序)都工作在一个无限循环中，用户只要做好任务的一些初始化工作。

至于什么时候运行什么任务这个烦琐事情交给系统去做就可以了，使CPU的利用率最高。

点阵屏显示原理及实验详解讲解标题：LED点阵屏学习攻略共享资料LED点阵屏学习攻略在经历了将近一个学期断断续续的点阵屏学习后，最后终于在AVR平台下完成了128*32点阵屏的无闪烁显示。

现把整个学习过程总结如下：无论是51单片机还是AVR单片机，点阵屏的显示原理是一样的，所以首先从51讲起。

说明：以下所有试验如无特殊说明均在Keil uVision3 + Proteus 6.9 SP5下仿真完成。

一．基于51的点阵屏显示：（1）点亮第一个8*8点阵:1.首先在Proteus下选择我们需要的元件，AT89C52、74LS138、MATRIX-8*8-GREEN(在这里使用绿色的点阵)。

在Proteus 6.9中8*8的点阵总共有四种颜色，分别为MATRIX-8*8-GREEN，MATRIX-8*8-BLUE，MATRIX-8*8-ORANGE ，MATRIX-8*8-RED。

在这里请大家牢记：红色的为上列选下行选；其它颜色的为上行选下列选！而所有的点阵都是高电平选中列，低电平选中行！也就是说如果某一个点所处的行信号为低，列信号为高，则该点被点亮！此结论是我们编程的基础。

2.在选择完以上三个元件后，我们开始布线，具体如下图：这里P2是列选，P3连接38译码器后作为行选。

选择38译码器的原因：38译码器每次可输出相应一个I/O口的低电平，正好与点阵屏的低电平选中行相对，并且节省了I/O口，大大方便了我们的编程和以后的扩展。

3.下面让我们把它点亮，先看一个简单的程序：（将奇数行偶数列的点点亮，效果如下图）下面是源代码：/************8*8LED点阵屏显示*****************/#includevoid delay(int z) //延时函数{int x,y;for(x=0;x<z;x++)< p="">for(y=0;y<110;y++);}void main(){while(1){P3=0; //行选，选择第一行P2=0x55; //列选，即该行显示的数据delay(5); //延时/*****下同*****/P3=2; //第三行P2=0x55;delay(5);P3=4; //第五行P2=0x55;delay(5);P3=6; //第七行P2=0x55;delay(5);}}上面的程序实现了将此8*8点阵的奇数行偶数列的点点亮的功能。

16×16点阵显示屏成功点亮！！看到江同学的3216屏（），对于我来说，稍显复杂，所以决定做个1616的屏看看效果，原理图就是以下了，注意做1616时，要去掉一个74LS154(当然这里也能换用74HC154，虽然功耗大，但价格较低)，经过两天的奋斗，终于完工了。

简单的调试后，点亮了！！编个流动显示的程序，哈哈，很炫啊。

心动不如赶快行动啊！！我是把点阵块焊到一块板子上，可方便检查有无虚焊，控制部分放到了另一张板上，做成的实物图就是下面的了，视频在这里：（注：以下原理图均来自）/********************************************************* 程序名称：LED1616点阵流动显示汉字简要说明：最大可显示16*16汉字P0口接上行线，P2口接下行线，P3口接扫描线编写：改编： springvirus*********************************************************/#include <>#define hang1 P0 //上行线#define hang2 P2 //下行线#define lie P1 //列线#define sum sizeof(hanzi)/32 //自动计算汉字字数/*****参数设置*****/#define ziti 16 //字体大小（宽度）#define light 50 //显示亮度#define move_speed 50 //移动速度unsigned char code hanzi[]={/*-- 文字: 自 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xF8,0x48,0x48,0x4C,0x4B,0x4A,0x48,0x48,0x48,0xF8,0x00,0x00,0x00 ,0x00,0x00,0x00,0xFF,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFF,0x00,0x00,0x00 ,/*-- 文字: 制 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x50,0x4F,0x4A,0x48,0xFF,0x48,0x48,0x48,0x00,0xFC,0x00,0x00,0xFF,0x00,0x00 ,0x00,0x00,0x3F,0x01,0x01,0xFF,0x21,0x61,0x3F,0x00,0x0F,0x40,0x80,0x7F,0x00,0x00 ,/*-- 文字: 小 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xC0,0x70,0x20,0x00,0xFF,0x00,0x10,0x20,0xC0,0x80,0x00,0x00,0x00 ,0x04,0x02,0x01,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x01,0x07,0x02,0x00 ,/*-- 文字: 型 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x10,0x12,0x92,0x7E,0x12,0x12,0xFE,0x12,0x12,0x10,0xFC,0x00,0x00,0xFF,0x00,0x00 ,0x40,0x42,0x49,0x48,0x48,0x48,0x49,0x7E,0x48,0x48,0x48,0x4A,0x4C,0x4B,0x40,0x00 ,/*-- 文字: 点 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0xE0,0x20,0x20,0x20,0x3F,0x24,0x24,0x24,0xF4,0x24,0x00,0x00,0x00 ,0x00,0x40,0x30,0x07,0x12,0x62,0x02,0x0A,0x12,0x62,0x02,0x0F,0x10,0x60,0x00,0x00 ,/*-- 文字: 阵 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0xFE,0x02,0x12,0x2A,0xC6,0x88,0xC8,0xB8,0x8F,0xE8,0x88,0x88,0x88,0x88,0x00,0x00 ,0xFF,0x00,0x02,0x04,0x03,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x04,0x00 ,/*-- 文字: 显 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x00,0x3E,0x2A,0xEA,0x2A,0x2A,0x2A,0xEA,0x2A,0x3E,0x00,0x00,0x00,0x00 ,0x20,0x21,0x22,0x2C,0x20,0x3F,0x20,0x20,0x20,0x3F,0x28,0x24,0x23,0x20,0x20,0x00 ,/*-- 文字: 示 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x20,0x20,0x22,0x22,0x22,0x22,0xE2,0x22,0x22,0x22,0x22,0x22,0x20,0x20,0x00 ,0x10,0x08,0x04,0x03,0x00,0x40,0x80,0x7F,0x00,0x00,0x01,0x02,0x0C,0x18,0x00,0x00 ,/*-- 文字: 系 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x00,0x00,0x02,0x22,0xB2,0xAA,0x66,0x62,0x22,0x11,0x4D,0x81,0x01,0x01,0x00,0x00 ,0x00,0x40,0x21,0x13,0x09,0x05,0x41,0x81,0x7F,0x01,0x05,0x09,0x13,0x62,0x00,0x00 ,/*-- 文字: 统 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x30,0x2C,0xA3,0x60,0x10,0x84,0xC4,0xA4,0x9D,0x86,0x84,0xA4,0xC4,0x84,0x00 ,0x20,0x22,0x23,0x12,0x12,0x92,0x40,0x30,0x0F,0x00,0x00,0x3F,0x40,0x41,0x70,0x00 ,/*****空白,用于区分显示内容的头和尾*****/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 ,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};uint k=0,j; //移位变量,k:移位个数uint a=0; //用于软件延时ulong s=(sum+1)*ziti; //s为全部列数uchar disbuf[16][2]; //定义显示缓冲区（16行两列的二维数组以开辟1个16*16汉字的空间）bit move_st; //移动标志/*****可变延时*****/void delay(void){uchar i;for(i=0;i<light;i++);}/*****初始化子程序*****/void init(void){TMOD=0x1;TH0=0xfc;TL0=0x18;}/*****计数器中断程序*****/void timer0(void) interrupt 1 //中断处理{TH0=0xfc;TL0=0x18;a++;}/*****汉字循环显示*****/void run_move(void){uchar k1,k2;if(a>=move_speed) //move_speed控制移动速度{if(k>s-ziti-1)k=0; //整屏移动列数k1=k/ziti;k2=k%ziti;j=ziti*2*k1+k2; //显示指针k++;move_st=1;a=0;}}/*****装载显示数据至缓冲区*****/void load_hanzi(void){uchar i;run_move();if(move_st){for(i=0;i<15;i++){disbuf[i][0]=disbuf[i+1][0];//移位处理 disbuf[i][1]=disbuf[i+1][1];//移位处理 }disbuf[15][0]=hanzi[j];disbuf[15][1]=(hanzi[ziti+j]);move_st=0;}}/*****扫描显示数据缓冲区的内容*****/void display(void){uchar i;for (i=0;i<16;i++){lie=i;hang1=disbuf[i][0]; hang2=disbuf[i][1]; delay();hang1=0;hang2=0;}}/*****主程序*****/ void main (void){ init();EA=1; //开中断TR0=1; ET0=1;while(1){ load_hanzi();display(); }}。

1．实验任务在8X8 LED点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

2．电路原理图图4.24.13．硬件电路连线(1)．把“单片机系统”区域中的P1端口用8芯排芯连接到“点阵模块”区域中的“DR1－DR8”端口上；(2)．把“单片机系统”区域中的P3端口用8芯排芯连接到“点阵模块”区域中的“DC1－DC8”端口上；4．程序设计内容(1)． 8X8 点阵LED工作原理说明8X8点阵LED结构如下图所示图4.24.2从图4.24.2中可以看出，8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现。

5．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,AINC R2LCALL DELAYDJNZ R4,LOP1DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8MOV R2,#7LOP3: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTRMOV P3,ADEC R2LCALL DELAYDJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAYDJNZ R4,LOP5 DJNZ R3,LOP6MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FHTABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND6． C语言源程序#include <AT89X52.H>unsigned char code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void delay(void){unsigned char i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void delay1(void){unsigned char i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned char i,j;while(1){for(j=0;j<3;j++) //from left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from right to left 3 time {for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;delay1();}}for(j=0;j<3;j++) //from top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];delay1();}}for(j=0;j<3;j++) //from bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];delay1();}}} }。
